《CREO经验与技巧》知识点列表
creo实用小技巧
CREO2.0实用技巧汇编——空中地平线目 录1、更改模型的旋转中心 (1)2、更改模型名称(单个零件) (2)3、批量重命名（适用于组建下） (3)5、使用creo自带的purge.bat清理小版本 (5)6、creo中测量单向体积的方法 (8)7、在一个给定体积的模型中，如何确定某一个确定的体积值 (9)8、工程图明细表过滤骨架模型及其他模型的方法 (14)9、工程图明细表过滤模型后恢复模型的方法 (16)10、复制草绘移动基准点的调整方法 (17)11、草绘时弧长的标注方法 (17)12、如何使圆角矩形的周长与已知圆的周长相等 (18)13、工程图日期格式设置 (20)14、坐标系文件XYZ的大小设置 (20)15、工程图模块下更改配置文件 (20)16 工程图打印笔控制文件（table.pnt） (20)17、拉伸时半圆形孔添加轴线 (21)18、creo2.0,3.0折叠几何无法使用的处理办法 (21)19、工程图模块特殊符号的输入技巧 (22)20、工程图模块剖面的定义 (23)21、Creo2.0在win10系统下，鼠标中键无法进行缩放的修复办法 (23)22、工程图导出CAD比例修改 (24)23、系统绘图参数 (25)CREO2.0实用小技巧1、更改模型的旋转中心更换方式：打开重定向命令→类型下拉菜单中选择首选项→根据自己的需要选择实际的旋转中心。
2、更改模型名称(单个零件)打开想要更改名称的模型→文件→管理文件→重命名→输入名称/编码，详见以下截图3、批量重命名（适用于组建下）打开组建模型→文件→管理文件→重命名→确定（如图中第4步操作，直接确定）→直接输入新名称即可（如不需要对公用名称进行修改，详见以下步骤）如不需要对公用名称进行修改，详见以下步骤以上前四步相同，在上述第5步之前进行如下操作（去掉公用名称之前的√）4、使用MCADEx tools更改模型名称(MODEL_NAME)及公共名称（PTC_COMMON_NAME），可用于单个零件及批量零件（模型名称不支持中文）5、使用creo自带的purge.bat清理小版本通常creo自带的清理小版本的批处理文件purge.bat无法使用，通过以下方式进行处理：第一步：找到purge.bat文件所在的目录D:\PTC\CERO2.0\Creo 2.0\Parametric\bin（个人根据自己的实际进行修改），并复制改目录；第二步：单击我的电脑右键-属性-高级-环境变量选中path项，单击编辑，弹出对话框，把你的 purge.bat 所在的文件夹路径添加到环境变量里，原有的变量不要动，后面输入“; D:\PTC\CERO2.0\Creo 2.0\Parametric\bin”,确定即可，请注意路径修改为你自己的，不要照搬，注意不要漏了前面分号。
Creo从入门到成熟教程

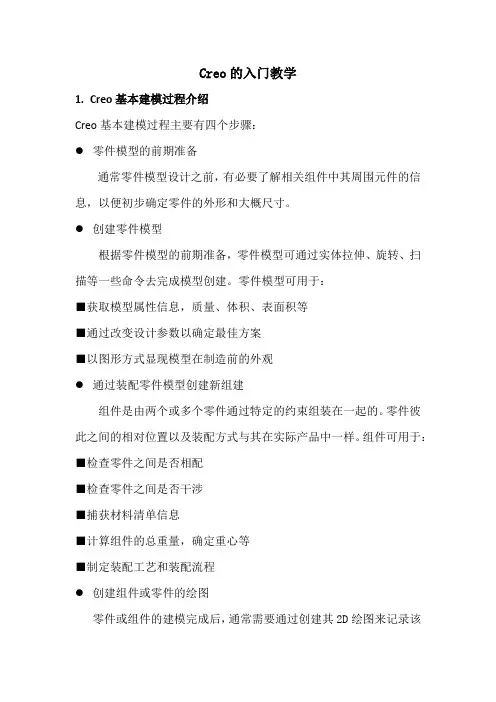

Creo的入门教学1.Creo基本建模过程介绍Creo基本建模过程主要有四个步骤：●零件模型的前期准备通常零件模型设计之前，有必要了解相关组件中其周围元件的信息，以便初步确定零件的外形和大概尺寸。
●创建零件模型根据零件模型的前期准备，零件模型可通过实体拉伸、旋转、扫描等一些命令去完成模型创建。
零件模型可用于：■获取模型属性信息，质量、体积、表面积等■通过改变设计参数以确定最佳方案■以图形方式显现模型在制造前的外观●通过装配零件模型创建新组建组件是由两个或多个零件通过特定的约束组装在一起的。
零件彼此之间的相对位置以及装配方式与其在实际产品中一样。
组件可用于：■检查零件之间是否相配■检查零件之间是否干涉■捕获材料清单信息■计算组件的总重量，确定重心等■制定装配工艺和装配流程●创建组件或零件的绘图零件或组件的建模完成后，通常需要通过创建其2D绘图来记录该零件或组件。
2D绘图通常包含零件或组件的视图、尺寸和标题栏。
绘图还可能包含注视、表和其他设计信息。
并非所有公司都需要创建模型的绘图。
2.Creo Parametric界面介绍开始窗口在开始窗口，你能够设定工作目录，定义模型的显示质量、系统颜色和编辑配置文件等。
工作窗口在工作窗口，我们可以看到有很多以前放在“插入”下拉菜单的命令的都放到了工作窗口，这样我们可以很方便的选取相应的命令来建模，节约时间，提高效率。
第一部分建模的基础“拉伸”命令“拉伸”除了包含以前的所有功能外还增加了直接进入“草绘”和增加了拔模功能。
可以减少建模过程中使用相应功能的时间，简化了操作。
目标使用一些现有的基准曲线来创建活塞头。
工作目录：modeling1. 创建名为piston_您的姓名缩写的零件。
选择键入piston_您的姓名缩写作为“名称”(Name)移除“使用缺省模板”(Use default template)旁的选中标记选择“确定”(OK)按钮选择“浏览”(Browse)按钮双击curves_wf2.prt在“新文件选项”(New File Options)对话框中选择“确定”(OK)按钮请注意，两条基准曲线都显示在模型树中。
creo20知识点总结
1．Creo 2.0 特点1）3D实体模型2）单一数据库3）以特征作为设计单元4）参数式设计2.文件2.1设置工作目录1）作用：方便以后文件的保存与打开，既便于文件的管理，也节省文件打开的时间。
2）如何设定？方式一：直接单击【文件】菜单中的【管理会话】，打开【选择工作目录】对话框，选择目标路径设置工作目录，单击【确定】。
方式二：在桌面上用鼠标右击Creo parametric 2.0图标，从快捷菜单中选择【属性】，在【起始位置】中输入新的工作目录。
2.2 ‘保存’、‘保存副本’、‘备份’的区别：保存：将当前文件保存在当前目录中，文件名、目录名均不更改，保存一次，自动增加一新版本。
保存副本：将当前文件以不同名字存放于不同目录中。
可以改变文件名和存储路径。
保存后与原文件无关联。
备份：用于保存装配、工程图，即可在当前目录下对当前文件同名备份，亦可在其他目录中同名备份，将所有有关的文件都复制带目的目录中。
2.3‘拭除’与‘删除’的区别：拭除：将文件从内存中清除，但仍存在于硬盘中。
拭除当前文件：将当前工作窗口的文件从内存中清除；拭除未显示文件：将当前不在任何窗口中，但在内存中的所有文件清除。
删除：从硬盘及内存中彻底删除模型所有的版本或者模型的原版本。
删除旧版本文件：可以删除当前零件的所有旧版本文件2.4‘退出’和‘关闭’的区别：退出：可以退出Creo系统关闭：关闭当前模型工作窗口。
2.5常用的文件后缀名：草绘：.sec 零件：.prt 装配：.asm 绘图：.drw 格式：.frm3.零件3.1.1 草图“三要素”：图元、约束、尺寸3.1.2. 图元中中心线的作用；1）作为旋转特征的方向；2）用于对称的轴线3）作为标注尺寸的参照；4）用中心线控制所绘图元关于中心线自动对称。
3.1.3. 常用的约束（9个）1）竖直（┃）：使直线或两顶点竖直2）水平（━）：是直线或两顶点水平3）垂直（╇）：使两图元正交4）相切：使两图元相切5）中点：使点位于线段中点6）重合（⊙）：创建相同点、图元上的点或共线约束7）对称（→←）：使两点或顶点关于中心线对称8）相等（＝）：创建相等长度、半径或曲率9）平行（∥）：使两直线平行3.1.4. 尺寸强尺寸：用户自己增加的尺寸来创建期望的标注；弱尺寸：当草绘某个界面时，系统自动标注的几何尺寸，系统在创建和拭除时不给与警告3.1.5.草绘操作步骤:1)选定平面，进入草绘，画图元（矩形、直线、圆等），标注图元尺寸；2）给图元加约束，使之满足几何位置关系；3）根据需要，手动添加强尺寸；4）按草图的实际尺寸修改几何图元的尺寸，精确控制几何图元的大小，位置，系统将按实际尺寸再生图形。
creo好用技巧
creo好用技巧【最新版3篇】篇1 目录1.Creo 的特点与优势2.Creo 的基本操作技巧3.Creo 的高级操作技巧4.Creo 的实际应用案例篇1正文Creo 是一款由 PTC 公司推出的计算机辅助设计（CAD）软件，广泛应用于各类工程领域。
它以易学易用、功能强大、兼容性强等特点受到广大工程师的喜爱。
本文将为大家介绍一些在使用 Creo 时非常有用的技巧，帮助大家更高效地完成设计工作。
一、Creo 的特点与优势1.参数化建模：Creo 采用参数化建模技术，用户可以轻松地调整设计参数，实现形状和尺寸的快速变化。
2.直接建模：Creo 的直接建模功能使用户能够在三维空间中直观地创建和编辑模型，大大提高了设计效率。
3.强大的集成功能：Creo 集成了 CAD、CAM 和 CAE 等功能，用户可以在一个软件中完成从设计到制造的全过程。
二、Creo 的基本操作技巧1.视图切换：在 Creo 中，可以通过按住鼠标滚轮并拖动鼠标来实现视图的切换，方便快捷。
2.模型显示：Creo 提供了多种模型显示方式，如隐藏/显示、着色、透明等，用户可以根据需要进行设置。
3.特征建模：Creo 的特征建模功能包括拉伸、旋转、扫描等，用户可以利用这些功能轻松创建复杂的三维模型。
三、Creo 的高级操作技巧1.曲面建模：Creo 提供了丰富的曲面建模工具，如自由曲面、扫描混合等，用户可以利用这些工具创建出优美的曲面形状。
2.零件装配：Creo 的零件装配功能使用户可以将多个零件组合成一个完整的产品模型，方便进行总体设计和分析。
3.动画制作：Creo 可以创建各种动画，如爆炸图、旋转动画等，为用户提供丰富的展示手段。
四、Creo 的实际应用案例1.机械设计：在机械设计领域，Creo 可以帮助工程师快速创建和修改三维模型，提高设计效率。
2.电子产品设计：在电子产品设计领域，Creo 可以用于绘制电路板、布局元器件等，实现从概念到产品的全过程设计。
Creo2.0学习笔记
Creo2.0 学习总结：1.“修剪、合并、延伸、偏移、相交、加厚、实体化”等编辑命令只能用于曲面。
2.“实体化”命令只能用于合并后的曲面。
3.我们可以用“边界混合”创建曲面然后用“加厚”曲面为实体，得到可用的实体。
4.“实体自由成型”可以创建例如饮料瓶底的底座凹面。
5.“修饰螺纹”可以创建用于工程图的螺纹显示方式，而不是螺旋形的螺纹。
6.“修饰槽”可以创建实体上的产品铭牌或文字注释。
7.“指定区域”可以创建实体上一部分指定区域。
8.利用“关系”创建尺寸约束。
9.创建“基准曲线”如上文件quxian.ibl（只限英文名称）。
10.利用Pro-E(Creo2.0)创建的零件可以保存为IGES（*.iges）或STEP(*.stp)格式，这样就可以在Pro-E低版本和SolidWorks里打开了,但是不能修改（3D模式转换）。
11.“螺旋扫描”和“旋转混合”要建立中心线。
12.“扫描混合”和“混合、旋转混合”的各个截面图元的段数要相等。
一点可以和任意图元混合，三角形可以用混合顶点或打断与多边形混合。
13.创建“筋”时，截面需与依附实体相交且图元为开放的。
14.装配时可用“全局干涉”检查设计零件的装配合理性和是否存在冲突。
15.创建工程图2D截面时，可以现在3D模型下的“视图管理器”中建好各个剖切视图，然后在工程图中再选择“截面”的各个剖切视图。
16.工程图里的“详细视图”即为“局部放大视图”。
17.工程图里创建好的二维视图可以保存为“DXF（*.dxf）格式，这样就可以在Auto-CAD、CAXA、CATIA等软件里打开了，方便二维视图的尺寸标注（2D模式转换）。
18.输入上标和下标文本（可作为公差）上标：@+上标文本@#下标：@-下标文本@#19.装配、制造、工程图等文件必须与原零件图prt存放于一个文件夹。
20.扫描可分为“简单扫描”和“导引线扫描”。
一般我们用“简单扫描”。
“导引线扫描”就是使用“引导线”来控制扫描过程中间的形状。
Creo5.0基础培训-1
• 显示选项：
– – – – 层树/模型树 展开全部/收缩全部 预选加亮 加亮几何
29
模块四：选取和编辑
了解基本模型树列
将其它信息列添加到模型树显示中。 • 可以添加的基本信息列包括：
– 特征 # – 特征标识
30
模块四：选取和编辑
使用直接选取选取项目
直接选取是指将鼠标光标置于特征或元件之上后，单击鼠标将其选中。 • 可以直接选取：
proengineer设置工作目录及打开和保存文件proengineer是一个基于内存的系统也就是说在您处理文件时文件存储在ram拭除内存ram拭除当前拭除未显示的删除模型删除所有版本删除旧版本重命名模型在磁盘上和会话中重命名在会话中重命名proengineer在proengineer中管理文件您可以修改模型和基准类型的显示
了解 Web 浏览器
“Web 浏览器”是一个嵌入式 Pro/ENGINEER 窗口，使您可以执行上下文相 关的任务。 • 您可以执行下列任务：
– – – – – – 浏览文件系统。 预览 Pro/ENGINEER 模型。 打开 Pro/ENGINEER 模型。 浏览及导航网页。 设置工作目录。 剪切/复制/粘贴/删除文件夹和对象。
– 模型几何由参数和尺寸控制。 – 修改尺寸值时，相关几何会自动更新
父子关系：
– 创建特征时参照的特征会成为新建特征的父项。 – 如果父特征更改，则子特征也会相应地进行预见性更改
7
模块二：了解 Pro/ENGINEER 概念
了解相关性概念
Pro/ENGINEER 是一款双向相关的产品开发工具。 双向相关性是指在 Pro/ENGINEER 的任意模式下对某一对象所做的全部更改 会自动反映在每个相关模式下。 例如，在绘图中所做的更改会在绘图中记录的零件中反映出来。相同的更改还 会在使用该零件模型的每个组件中反映出来。
Creo 2.0培训
ELECTRONICS & HIGH TECH
31
创建符号
> 创建符号
– 符号几何 – 符号文本
> 创建符号类型
– 简单符号：
• 固定的几何与文本内容，文本内容可包括可变和不可变的文本
– 类属符号
• 排除 (Exclusive) - 在一个符号实例中只能选择一个组 • 独立 (Independent) - 在一个符号实例中可以选择任意数量的组
– 视图对齐（align）
• 视图原点 (View Origin) • 对齐视图 (Aligning Views)
> 移动视图
– “锁定视图移动”(Lock View Movement)
> 其他操作
– 将视图切换到另一个绘图页面 – 删除视图
ELECTRONICS & HIGH TECH
9
编辑可见视图区域
> 编辑表属性
– 原点与延拓方向 – 行高或列宽 – 文本
ELECTRONICS & HIGH TECH
38
表控制选项
> default_table_row_height > default_table_column_width > default_table_rows > default_table_columns
ELECTRONICS & HIGH TECH
24
在注解中使用参数化信息和特殊字符
> 参数化信息
– 在参数化信息之前加一个 & 符号
> 可用的参数信息
– 模型尺寸 – 模型参数 – 系统参数
creo工程图教程专题培训课件
注意：进入二维工程图界面后要先修改绘图象角 ----中国国标用第一象角。
二维工程图的生成过程
1）生成三维模型 2）在3D模型中生成合适的剖面 3）修改投影象角 4）生成常规视图（主视图）：一般用几何参照来确定
投影方向。 5）确定比例。 6）用绘图视图管理器中的“截面”来确定是否有剖视
退出Creo，再次打Creo时，系统配置生效。
本次课重点
二维工程图的标注（尺寸、尺寸公差、表面 粗糙度、形位公差），以及斜视图、斜剖视图、 断面图、旋转剖视图等。
Creo的设置
本次上机作业
通过手压阀的阀体或柱塞泵的泵体以及阀 体等零件练习Creo中二维工程图其它视图的生 成以及各种标注方法。掌握Creo的配置方法。
3、一旦生成基准后，在三维图中会增加相 应的基准标识。基准的删除只能在三维模型中 完成，二维工程图中没法删除基准。
4、强调：要用国家标准的基准符号，则需 在“绘图选项”中把 “gtol_datums” 设为 “std_iso”
Creo中视图的生成（2）
（1）辅助视图 （斜视、斜剖图）的创建
1）用鼠标左键点选要画斜视图或斜 剖视图的斜面。
Creo中形位公差的标注
7、如需 参照，则 在此选取， 参照必须 提前设定 好。可选 多个参照
8、进入公差值页面， 可改变公差具体数值
9、“符号”指 公差数值的前 缀
Creo中形位公差的标注__基准面的生成
2、给定 基准名称
1、点选模 型基准面
3、点击 该项进入 选取状况
5、点击该项完成基准设 定及标注。
点 选击项“可C注进re释入o”尺中的尺寸标注__尺寸2、显选示择要标
Creo2.0使用介绍
问题：以上的各种文件是怎么起作用的？ 还有很多的配置文件没有在上面列出来，但它们都是由config.pro来统一分配的！ 19/31
5.1 Creo启动顺序（config.pro文件） 双击桌面图标 读取安装目录下的配置文件config D:\Program Files\PTC\Creo 2.0\Common Files\M010\text 读取起始位置下的配置文件config D:\Creo2
Creo 2.0交流会
一、Creo 2.0背景介绍 二、界面简介 三、常用功能的设置位置 四、操作变化和功能改进 五、常用配置文件 六、日常操作的小技巧
一、Creo 2.0背景介绍
1、Creo 2.0是PTC公司最新的产品，相当于Proe 7.0，原来的Proe已经不作更新； 2、雄义公司所用的Creo Parametric 2.0是其中的一个主要模块，即参数化建模； 3、一般地，Creo 2.0对于文件的读取和编辑都只能是向下兼容的，即低版本的软件打不 开由高版本软件创建的模型（延伸阅读：可通过修改一些文件属性来使用低版本软件打 开高版本的模型，但公司电脑暂不适用）； 4、注意：使用Creo 2.0编辑低版本装配体时，设置挠性的零件数量需谨慎。
25/31
常用的绘图设置选项： witness_line_offset 控制尺寸界限线和轮廓线的偏移距离 def_bom_balloons_attachment 控制球标的附着方式为边或者面 def_bom_balloons_surf_att_sym 控制球标线为箭头或者实点 max/min_balloon_radius 控制球标半径的上/下限 default_font 控制默认的字体样式
4.11 通过双击修改特征时可动态显示更新，无需Ctrl+G
Creo软件使用必修教程
第一章：绿色软件安装“巧妇难为无米之炊”，所以软件必须要安装好，才可以进行“下一步”:lol第二章：Creo文件菜单管理功能这个教程又是很简单的命令，仅供大家参考吧，也许我了解的也只是皮毛而已！不过目前发现Creo 1.0 F000 使用起来确实还存在一些问题。
但对于新的尝试存在问题也是难免的啊。
1、软件很容易非正常退出和死掉，不过退出后再打开会提示是否恢复，但往往恢复也会造成再次退出。
2、一些命令用不了，即点击后没什么反映，也许是没有掌握使用的条件，但个别命令明显是还没完善。
3、软件运行起来明显慢，一些简单的命令运行速度也较慢，看来硬体要大升级啊。
4、显示的问题，有些零件在旧版本打开看起来是好的，用Creo打开显示异常我用的版本是官方正版并非破解版，我想应该不是破解的问题，期待后序的版本能使Creo更应用于实际工作。
问题应该客观，辩证的看待，好啦下面看看几个简单的命令和改变吧！请各位童鞋不要插队啊！1、先来看看文件另存中的镜像零件命令，这个命令如果没有记错应该是新增加的，以前在组装中新建零件时有一个镜像得到新零件命令。
这次这个镜像零件更可贵的是可以有参也可以无参啊。
很实用的一个命令，对一些一左一右的零件来说会省很多时间的，不过如果你实际工作中几乎没有这样的零件那这个命令对你来说可能可有可无。
2、文件打印中的快速打印命令，这个命令的增加更加人性化一些吧。
对于常用的一些打印操作省了一个步骤，让人更觉得象是在操作办公软件一样。
不过用这个命令必需确保你的图框等是设定好的，否则打出来可能效果不行吧。
3、下面重点介绍一下这个无限潜力的命令文件打印下的快速绘图命令，从目前看这个命令还并不完善和尽如人意，但这个命令希望能在后序版本中得到提升。
下面具体说说潜力所在:1、不管你认可不认可工程软件发展的未来传统的工程图将被取代或自动生成有尺寸和注记的列印纸档，快速绘图只是最终目标的一个过度吧。
CREO中得到加强的注释菜单也是为这方面准备的啊。
CREO,PROE技巧集锦
PROE技巧集锦一` 在过野火版2.0中许多做曲线的命令找不到,有一个方法就是点应用程序----继承. 这样就进入和2001差不多的界面,所有曲线命令也正常使用!二` 两种常用方法可以将图片插入到零件中:插入------造型-------styling----- trace sketch在零件模块下点"插入(insert)---------造型(style)" 进入造型模式,主菜单上出现一个叫"造型(styling)"的选项,点击这个菜单(造型styling)----跟踪草绘(track sketch) 之后出现一个对话框,对话框的右边有个"+"点击它-----选择你想放置图形的面------然后找到你要贴的图片打开后在相应微调框中调整一个大小位置就可以了!还有一个方法是:View--->Molde Setup--->color and appearance--->Add--->Detail--->Map這樣就可以加材質了三`设置工程图里实体隐藏的东西只要在PROE2001 draw setup or PROE wildfire drawing options里面设置:ignore_model_layer_status===NO就可以同步PART或ASSEMBLE四` proe倒圖細節1.先倒大R角再倒小R角2.先倒R角再作薄殼3.先作拔模角再作R角或薄殼五` Proe 2001鼠标左、中、右键的作用一）、左键1、在显示区域中，与ctrl键结合，放大缩小；2、选取（pick）3、在选取时，与ctrl键结合，或shift键结合，可以多选；4、在sketcher中，画图元二）、中键1、在显示区域中，与ctrl键结合，旋转；2、回车（enter）;3、done sel；4、done；5、ok；6、default;7、accept；8、在草绘器（sketcher）中，中止画图元。
ProeCreo产品结构设计绝对用的上的知识点!
ProeCreo产品结构设计绝对用的上的知识点!1. 拔模斜度光面上不小于1度，蚀纹面不小于3度。
2. 透明件的孔，从前模碰到后模，拔模斜度留在前模;不透明件的孔，尽量将分型面留在中间，小部分(约1/3)留前模，大部分留后模，前后模碰穿处错位0.2，前后面分别以孔的轮廓线为基准拔模1度与3度。
3. 骨架模型中规划好是否需要美工线，如果需要美工线的，就在骨架模型中做一段直身位，把美工线做在阳止口那一面。
4. 两个壳之间在分型面处零配，止口处留0.2mm厚度间隙，留0.1mm的侧向间隙。
止口根部倒C0.3的角，防止出现应力痕。
阴止口处的料厚尽量不小于均匀壁厚的2/3。
反止口如果受空间限制不够宽，尽量做双排形式的。
5. 超声焊接线做在阳止口上，用于焊接部分的截面是高度为0.3mm的正三角形。
如果不防水，为了减小超声功率，将超声线做成一段一段的(段的长度待了解)，转角处需断开。
6. 螺钉柱外务必加骨位防爆，骨位低于螺柱端面不小于0.5mm，螺钉孔加倒角。
7. 壳体在避开内部硬件后，在合理分布骨位保证壳体的强度，骨位同时还改善注塑时走胶条件。
电池仓或者其他仓体下面一般会有大平面，平面下部尽量分布一些骨位以改善走胶，否则容易出现流痕。
8. 壳体包裹硬件时，要适当设置对碰的支承夹紧硬件，一是增加机器在使用中的刚性，二是增加机器整体的搞冲击强度。
这种结构形式尤其要注意用在液晶屏的周围，让冲击外壳的力在壳体间传递，而不会冲击到液晶屏。
9. 液晶屏四个角落的壳体围骨，需要局部减胶，防止冲出壳体的力破坏液晶屏。
锁紧液晶屏的力点尽量安排在屏的四个角落，防止角落处受力下陷。
包围液晶屏的围骨上边缘要倒C角以方便装配入位，侧间隙留0.1。
预装配液晶屏的扣位与屏的侧间隙不小于0.2，厚度方向间隙0.1，扣合量0.8~1.0。
要加强液晶屏后壳的刚度，不要让液晶屏的背面局部受力，屏围骨可以局部支撑到后壳，都是为了防止出现水波纹。
如果屏的后壳受支承力，务必给后壳与液晶背面留出足够的变形空间，否则可能使屏背面受力。
