变频器的工作原理及作用之欧阳学文创作
线切割变频器说明书之欧阳学文创作
第一章到货检查欧阳学文XINHY鑫弘宇线切割专用变频器在生产中均有严格的过程控制及质量检验,当你收到所定购的“线切割专用变频器”时首先要进行下列检查：开箱前的检查：(a)外包装有无明显的破损、受潮、进水等异常情况。
开箱后的检查：(a)检查包装内机器的数量，型号是否与你定购的相同，是否在运输过程中造成损伤。
(b)查看包装箱内的物品是否与“装箱单”上的一致，有无缺少。
（c）如有问题请与和你洽谈的销售人员或经销商联系。
第二章产品外观及各部分名称。
（图1）变频器整体外观图（见图1）。
（图2）将变频器下部盖板两侧的螺丝松开即可取下上盖（见图2）。
图中各部分名称：（1）开关高频指示灯。
（2）异常指示灯。
（3）3位数码管。
（4）4个按键。
（5）变频器外部预留的通讯端口。
（6）D25针，控制信号输入输出端口。
（7）8位压线端子，连接电源，丝筒电机，水泵。
（8）交流电源输入指示灯。
（9）盖板内预留的通讯端口。
（10）SIP10控制信号端口。
第三章基本的性能介绍“鑫弘宇XINHYBZ 型”线切割专用变频器性能介绍：一、左入、右入及超程信号直接送入变频器进行换向控制。
二、内部设计有独特的断丝检测电路，无需外部电源供电，直接将“丝A”和“丝B”引线接在与钼丝接触的上下导电块上就能完成安全、可靠的断丝检测。
你可以使用“重锤”或其他形式的断丝检测，方便灵活，适应性强。
三、根据不同的机械特性使运丝电机的加速度在大范围内可调，使换向速度更快，效率更高．四、内置水泵控制开关，可直接控制单相水泵的启停，使用三相水泵时需外加继电器。
五、左入、右入、加工结束、开关高频等外部输入、输出信号极性可调,左入、右入可以使用接近开关或行程开关、常开、常闭任你选择，适应不同厂家的要求。
六、使用3根信号线进行8段速控制,每一段速均能在0HZ80HZ之间调节。
使机床能适应不同工件的加工要求，显著提高切割面光洁度，括大机床的适用范围。
七、无条纹切割。
本机设有“定时自动换向”功能，在加工时使电机从左至右运行X秒后，自动换向从右至左运行Y秒（一般设X >Y）,能显著减少切割条纹,提高切割光洁度和精确度,提高产品竞争力。
变频器工作原理与结构详解、功能作用分析
变频器工作原理与结构详解、功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。
变频器的简介之欧阳光明创编
变频器的简介•欧阳光明（2021.03.07）•简单的来说变频器就是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
它通过对电网进行回馈实现节能。
我们都知道电机工作的工作方式有两种：电动和制动。
在电机进行制动的时候，它相当于是一台发电机，变频器通过将电机制动状态下发出的电能回馈给电网进行利用而实现节能。
虽然说单个一台电机进行能量的回馈对节能的贡献很小，但是在工厂中工作的电机往往数量很多，功率很大，这样，把这些电机制动转台的电能都收集起来回馈给电网再进行利用，就能够节约很多的能源•1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素、过流/过压/过载保护等功能。
国内技术较领先的品牌有汇川、欧瑞(原烟台惠丰)、三晶、蓝海华腾。
2、PWM和PAM的不同点是什么？PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。
PAM是英文Pulse Amplitude Modulation (脉冲幅度调制) 缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。
3、电压型与电流型有什么不同？变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容；电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
4、为什么变频器的电压与频率成比例的改变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
这种控制方式多用于风机、泵类节能型变频器。
变频器的工作原理及作用之欧阳结创编
变频器的工作原理时间：2021.02.14 创作：欧阳结1、基本概念（1）VVVF 改变电压、改变频率（Variable Voltage and Variable Frequency）的缩写。
（2）CVCF 恒电压、恒频率（Constant Voltage and Constant Frequency）的缩写。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器具有调压、调频、稳压、调速等基本功能，应用了现代的科学技术，价格昂贵但性能良好，内部结构复杂但使用简单，所以不只是用于启动电动机，而是广泛的应用到各个领域，各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有。
随着技术的发展，成本的降低，变频器一定还会得到更广泛的应用。
各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz）。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。
变频器也可用于家电产品。
使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
但用于荧光灯的变频器主要用于调节电源供电的频率。
汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。
变频器驱动电路详解之欧阳治创编
变频器驱动电路详解测量驱动电路输出的六路驱动脉冲的电压幅度都符合要求，如用交流档测量正向激励脉冲电压的幅度约14V左右，负向截止电压的幅度约7.5V左右（不同的机型有所差异），对驱动电路经过以上检查，一般检修人员就认为可以装机了，此中忽略了一个极其重要的检查环节——对驱动电路电流（功率）输出能力的检查！很多我们认为已经正常修复的变频器，在运行中还会暴露出更隐蔽的故障现象，并由此导致了一定的返修率。
变频器空载或轻载运行正常，但带上一定负载后，出现电机振动、输出电压偏相、频跳OC故障等。
故障原因：A、驱动电路的供电电源电流（功率）输出能力不足；B、驱动IC或驱动IC后置放大器低效，输出内阻变大，使驱动脉冲的电压幅度或电流幅度不足；C、IGBT低效，导通内阻变大，导通管压降增大。
C原因所导致的故障比例并不高，而且限于维修修部的条件所限，如无法为变频器提供额定负载试机。
但A、B原因所带来的隐蔽性故障，我们可以采用为驱动增加负载的方法，使其暴露出来，并进而修复之，从面能使返修率降到最低。
IGBT的正常开通既需要幅值足够的激励电路，如+12V以上，更需要足够的驱动电流，保障其可靠开通，或者说保障其导通在一定的低导通内阻下。
上述A、B故障原因的实质，即由于驱动电路的功率输出能力不足，导致了IGBT虽能开通但不能处于良好的低导能内阻的开通状态下，从而表现出输出偏相、电机振动剧烈和频跳OC故障等。
让我们从IGBT的控制特性上来做一下较为深入的分析，找出故障的根源所在。
一、IGBT的控制特性：通常的观念，认为IGBT器件是电压型控制器件——为栅偏压控制，只需提供一定电平幅度的激励电压，而不需吸取激励电流。
在小功率电路中，仅由数字门电路，就可以驱动MOS型绝缘栅场效应管。
做为IGBT，输入电路恰好具有MOS型绝缘栅场效应管的特性，因而也可视为电压控制器件。
这种观念其实有失偏颇。
因结构和工艺的原因，IGBT管子的栅-射结间形成了一个名为Cge的结电容，对IGBT管子开通和截止的控制，其实就是Cge进行的充、放电控制。
变频器的原理及应用
变频器的原理及应用变频器是一种能够改变电源电压和频率的电子器件，它可以将固定频率的交流电进行调节，使其输出的电压和频率可以按照需求进行灵活调整。
变频器主要由整流器、滤波器、逆变器等部分组成，其作用主要是将固定频率的交流电转化为可调频率的交流电。
变频器的工作原理如下：1.变频器接收交流电源的输入，并通过整流器将交流电转化为直流电。
2.接着，滤波器对直流电进行滤波，使其脉动幅度降低，变得更加平滑。
3.逆变器将滤波后的直流电转化为可调频率的交流电。
逆变器通常采用全桥反向器电路，通过切换器将直流电转换为交流电，切换频率可以由控制电路来调节。
4.控制电路和驱动电路负责对逆变器进行控制，监测变频器的运行状态，并根据需要调节输出频率和电压。
变频器的应用十分广泛，以下是几个主要的应用领域：1.工业应用：变频器广泛应用于各种机械设备中，例如风机、水泵、压缩机等。
通过调整输出频率和电压，可以实现对设备的精准控制，提高能效和工作效率。
2.冷暖气设备：变频器可以控制空调、热泵和其他制冷设备的马达或压缩机的速度，达到节约能源、降低运行成本的目的。
3.电机驱动：在工业生产和工程建设中，各种电机驱动系统都能够通过变频器实现对电机输出频率和电压的控制，提高设备的运行效率。
4.高速列车：高速列车上的电动系统中也广泛使用变频器，通过调节电机的输出频率和电压，实现列车的平稳启动和调速控制。
5.新能源领域：变频器也被广泛应用于新能源领域，例如太阳能和风能发电系统中，通过控制变频器的输出频率和电压，实现对电力的有效调节和转换。
总结来说，变频器通过改变电源电压和频率，实现对交流电的调节和转换，具有广泛的应用领域。
它的工作原理是通过整流器、滤波器和逆变器等部分，将交流电转换为可调频率的交流电。
变频器的应用范围包括工业设备、冷暖气设备、电机驱动、高速列车和新能源等领域。
通过变频器的控制，可以实现设备的高效运行和能源的节约使用。
变频器的原理范文
变频器的原理范文整流器是将交流电转换为直流电的装置。
在变频器中，整流器的主要目的是将输入的交流电源转换为直流电压。
整流器可以采用两种常见的拓扑结构：单相桥式整流器和三相桥式整流器。
无论使用哪种结构，整流器的主要组成部分是晶闸管或二极管。
晶闸管可控硅是最常用的器件，它可以通过控制晶闸管的开关状态来控制直流电的输出。
滤波器用于消除整流器输出的直流电中的脉动分量。
滤波器通常由电容器和电感器组成。
电容器用于存储电荷，以平滑直流电压。
电感器则用于抵消直流电压中的脉动。
使用电容器和电感器组成的滤波器可以有效地消除直流电压中的脉动，从而获得较稳定的直流电压。
逆变器是将直流电转换为交流电的装置。
在变频器中，逆变器的主要目的是将整流器输出的直流电转换为所需的交流电源。
逆变器采用双向开关器件，如晶闸管和金属氧化物半导体场效应晶体管（MOSFET），来控制其对直流电的开关状态。
逆变器还包括输出滤波器，用于消除逆变器输出的交流电中的脉动。
变频器的工作原理是通过调节逆变器的开关频率来改变输出交流电的频率。
调节开关频率会改变逆变器输出波形的形状，从而改变输出交流电的频率。
当开关频率增大时，输出交流电的频率也会增大；当开关频率减小时，输出交流电的频率也会减小。
通过控制逆变器的开关频率，变频器能够实现对输出交流电频率的调节。
变频器的应用非常广泛，特别是在工业领域。
变频器可以用于控制电机的转速，从而实现对机械设备的精确控制。
通过调节变频器的输出频率，可以改变电动机的转速，从而实现对机械设备的调速。
此外，变频器还可以用于节能。
因为电动机的运行速度与消耗的能量成正比，通过使用变频器控制电动机的转速，可以减少能量的消耗。
总之，变频器通过整流器、滤波器和逆变器实现对输入交流电的转换和调节，从而实现对输出交流电频率的调控。
变频器在工业领域有着广泛的应用，可以实现对机械设备的精确控制和节能。
变频器的原理和作用
变频器的原理和作用变频器，又称为逆变器，是一种能够改变电源频率的电力变换设备。
它将直流电能转换成交流电能，并且能够通过控制输出频率来实现对电机的调速和控制。
变频器的原理和作用是其能够实现直流电能到交流电能的转换，并且通过控制输出频率来实现对电机的调速和控制。
下面将详细介绍变频器的工作原理和主要作用。
一、变频器的工作原理变频器的工作原理是基于电力电子技术和控制技术的应用实现的。
其基本原理是通过将输入的直流电能转换成高频电能，再将高频电能变换为所需的输出电能。
以下是变频器工作的基本原理：1.整流：变频器的输入端接受交流电源的输入，并利用整流电路将交流电转换为直流电，这一过程称为整流。
变频器通常采用三相全波整流电路，将交流电转换为直流电并提供给后续的部分。
2.滤波：在整流后，通过滤波电路将直流电中的脉动和噪声去除，得到平滑的直流电信号。
滤波电路通常采用电容器进行滤波，以确保输出的直流电信号稳定。
3.逆变：在滤波后的直流电通过逆变器进行逆变处理，将直流电转换为交流电。
逆变器是变频器的核心部分，其通过PWM技术（脉宽调制技术）将直流电转换为可以控制输出频率和电压的交流电。
4.滤波：逆变后的交流电通过滤波电路进行再次滤波，去除逆变过程中产生的高频成分，使得输出的交流电信号更加平稳。
通常，滤波电路采用电感和电容进行滤波。
5.输出控制：经过整流、滤波、逆变和滤波后，变频器的输出电能已经完成了频率和电压的转换，可以通过控制变频器的控制电路来实现对输出频率和电压的调整。
6.驱动负载：最后，变频器的输出电能驱动所需的负载，通常是电动机。
变频器通过输出交流电能来驱动电动机，实现对电动机的调速和控制。
以上是变频器的基本工作原理，通过将输入的直流电能转换为输出的交流电能，变频器能够实现对电机的调速和控制。
二、变频器的主要作用1.调速控制：变频器最主要的作用就是实现对电机的调速和控制。
通过控制变频器输出的频率，可以实现对电机的转速进行精准控制。
变频器的原理和应用pdf
变频器的原理和应用1. 背景介绍变频器是一种电力电子变换器，广泛应用于工业控制系统、电力系统和交通运输系统等领域。
它可以通过改变电力的频率，实现电机的转速调节，提高能效和降低能耗。
2. 变频器的原理变频器的主要原理是将交流电源转换为可调频率的交流电源，并通过控制输出电压的频率和幅值，达到控制电机转速的目的。
2.1 电源整流变频器的电源通常是交流电源，需要将交流电源转换为直流电源。
电源整流模块通过使用整流桥或斩波电路，将交流电转换为直流电。
2.2 逆变器逆变器是变频器的核心组件，它通过将直流电转换为可调频率的交流电，供给电机。
逆变器通常采用PWM（脉宽调制）控制技术，通过调整短时电压的占空比和频率，来实现输出电压的调节。
2.3 控制系统变频器的控制系统主要包括采样模块、控制算法和输出驱动模块。
采样模块用于对输入电压和电流进行采样，控制算法根据采样结果计算输出电压的频率和幅值，输出驱动模块控制逆变器输出电压的波形和频率。
3. 变频器的应用3.1 工业控制系统工业控制系统中常用变频器实现电机的调速控制，使电机能够按需运行。
通过变频器调节电机转速，可以实现对生产线的调速，提高工作效率和生产质量。
3.2 电力系统在电力系统中，变频器可以用于调节电网频率，优化电力传输和分配。
通过变频器调节输电线路的频率，可以减少电网负荷波动，提高电能传输效率。
3.3 交通运输系统变频器在交通运输系统中的应用主要体现在电力机车和电梯等设备上。
通过变频器调节电力机车的传动系统转速，可以实现对车速的精确控制；通过变频器调整电梯的运行速度，提高运行效率和舒适性。
3.4 其他领域除了上述应用领域之外，变频器还广泛应用于空调、水泵、风机等设备中。
通过变频器的调速控制，可以实现对设备的精确控制，提高设备的能效和使用寿命。
4. 常见变频器的类型4.1 低压变频器低压变频器适用于额定电压在600V以下的电机控制。
它具有体积小、使用方便、调速精度高等优点，广泛应用于工业控制系统中。
变频器的维修原理及安全注意事项范文（二篇）
变频器的维修原理及安全注意事项范文变频器是一种用于电机调速控制的电器设备，广泛应用于工业生产和家用电器中。
在使用变频器时，我们需要了解其维修原理和安全注意事项，以确保设备的正常运行和使用的安全性。
本文将对变频器的维修原理和安全注意事项进行详细探讨。
一、维修原理：1. 变频器的工作原理变频器主要由输入电源模块、控制电路和输出电路组成。
工作时，变频器将输入的交流电源通过整流、滤波等处理，转变为直流电源。
控制电路接收输入信号，经过处理后控制输出电路，将直流电源转换为交流电源，通过变频控制电机转速。
这种电路调速原理可以使电机实现广范围、高精度的调速。
2. 变频器维修流程变频器维修主要分为故障现象分析、故障原因查找、故障部件替换和系统调试等几个步骤。
（1）故障现象分析：当变频器出现故障时，我们需要先对故障现象进行详细分析，如电机不能正常启动、输出电压异常波动等。
具体的故障现象有助于我们确定故障的范围。
（2）故障原因查找：在确定故障范围后，我们需要查找可能的故障原因。
可以通过检查电路连接是否松动、组件是否过热、电源输入是否正常等方式进行排查。
（3）故障部件替换：确定故障原因后，需要将损坏的部件进行替换。
这需要根据具体故障原因来选择相应的替换部件，如电容、晶体管、电阻等。
（4）系统调试：在完成部件替换后，需要对系统进行调试，以确保替换部件的正常工作和系统的稳定运行。
调试时需要注意对各个参数进行合理设置，并进行运行试验。
二、安全注意事项：在进行变频器的维修过程中，我们需要特别注意一些安全事项，以确保维修的顺利进行，同时保证操作人员的安全。
以下是一些需要注意的安全事项：1. 维修前的准备工作：（1）确保设备处于停止状态，并断开输入电源的电源开关，以避免电击伤害。
（2）使用绝缘手套和绝缘工具，防止触电危险。
（3）仔细阅读变频器的使用和维修手册，了解设备的工作原理、特点和安全注意事项。
2. 避免触电危险：（1）在进行维修工作时，不要随意触摸或拆卸电路元件，以免触电。
变频器的工作原理及作用
变频器的工作原理及作用
变频器是一种将电力频率进行调节的电子设备。
它的主要工作原理是通过对输入电源进行电子变换来达到改变电源输出频率的目的。
变频器主要由整流器、滤波器、逆变器和控制电路组成。
首先，整流器将输入的交流电源转换为直流电源，然后经过滤波器去除直流电源中的脉动，得到平稳的直流电压。
接下来，逆变器将直流电源转换为高频交流电源，并通过控制电路对输出电源的频率进行调节。
变频器的主要作用是将输入电源的频率变化为特定需要的输出频率。
它广泛应用于许多领域，如工业生产中的电机驱动、空调、电梯等设备的控制以及节能环保等方面。
变频器的作用具体体现在以下几个方面：
1. 节约能源：通过根据实际需要调节电机的转速，实现按需供电，减少能源浪费，提高能源利用率。
2. 控制精度高：变频器可以精确调节电机的转速和输出频率，实现对设备的精确控制，提高生产效率。
3. 对设备运行的稳定性有益：变频器可以避免电机在启动和停止时的冲击，延长设备的使用寿命，提高设备的稳定性和可靠性。
4. 降低电机的噪音和振动：通过调节电机的转速和输出频率，可以减少电机的噪音和振动，提供更加安静和舒适的工作环境。
总之，变频器的工作原理是通过对输入电源进行电子变换来调节输出电源的频率，其作用是实现节约能源、提高控制精度、增加设备稳定性和降低噪音振动。
变频器常用的几种控制方式之欧阳光明创编
变频器常用的几种控制方式欧阳光明（2021.03.07）变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。
本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。
1、变频器简介1.1 变频器的基本结构变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1.2 变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
2、变频器中常用的控制方式2.1 非智能控制方式在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。
V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。
(2) 转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。
变频器的工作原理及作用
变频器的工作原理及作用变频器是一种涉及电力传动的设备，主要用于调节电机的转速和输出功率，以满足不同工况和需求。
它在工业生产中扮演着重要的角色，具有广泛的应用。
本文将介绍变频器的工作原理以及其在工业领域中的作用。
一、工作原理变频器的工作原理基于电机的频率控制方式。
通常情况下，电源中提供的电能是固定频率的交流电。
而电机的转速是由电源提供的电压和频率共同决定的。
变频器通过改变电源输入电压的频率和幅值，从而实现对电机转速的控制。
变频器主要由整流部分、滤波部分、逆变部分和控制部分组成。
整流部分将交流电转换为直流电，而滤波部分则通过滤波电路将直流电转换为平滑的直流信号。
逆变部分将平滑的直流信号转换为可变频率的交流电，最后控制部分根据用户的设定，通过调节逆变部分的输出频率和幅值，来实现对电机转速和输出功率的控制。
二、作用1. 转速调节：变频器可以通过改变输出频率和幅值来调节电机的转速。
这对于一些需要精确控制和调节转速的场合非常重要，如风扇、泵、制冷设备等。
变频器可以根据实际需求进行灵活的调节，避免了传统方式中通过改变机械传动比来调整转速的复杂操作。
2. 节能降耗：传统的电机工作在额定转速下，效率相对较低，且在无负载或负载变化时能耗较高。
而变频器可以根据实际工作需求动态调节电机的转速和输出功率，使电机在高效工作区域运行，从而达到节能降耗的目的。
此外，变频器还可以通过调整电机的转速和输出功率来实现负载的匹配，提高系统的运行效率。
3. 保护电机和设备：变频器具有对电机和系统的保护功能。
通过实时监测电机的工作状态，变频器可以检测到电机的过电流、过载、过压、欠压等异常情况，并及时采取措施，如降低输出频率或停机等，以避免电机和设备的损坏。
4. 提高生产效率：变频器的使用可以提高生产线的生产效率和运行灵活性。
通过调节电机转速和输出功率，变频器可以实现生产线中各个设备的协调运行，提高生产效率和产品质量。
另外，变频器还可以实现对电机的软启动和定向控制，降低了启动时的冲击和噪声，延长了设备和电机的使用寿命。
2021年变频器工作原理图解
变频器工作原理图解欧阳光明（2021.03.07）1 变频器的工作原理变频器分为1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL 中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB 释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
变频器结构及工作原理之欧阳德创编
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。
如图1所示，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器它与单相或三相交流电源相连接，产生脉动的直流电压。
2. 中间电路，有以下三种作用：a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。
b. 通过开关电源为各个控制线路供电。
c. 可以配置滤波或制动装置以提高变频器性能。
3. 逆变器将固定的直流电压变换成可变电压和频率的交流电压。
4. 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。
其主要组成部分是：输出驱动电路、操作控制电路。
主要功能是：a. 利用信号来开关逆变器的半导体器件。
b. 提供操作变频器的各种控制信号。
c. 监视变频器的工作状态，提供保护功能。
现场对变频器以及周边控制装置的进行操作的人员，如果对一些常见的故障情况能作出判断和处理，就能大大提高工作效率，并且避免一些不必要的损失。
为此，我们总结了一些变频器的基本故障，供大家作参考。
以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
减速时间太短导致的制动问题，请参考第8条。
5变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。
如图1所示，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器它与单相或三相交流电源相连接，产生脉动的直流电压。
详解空调变频原理之欧阳法创编
详解空调变频原理、对比及变频控制功能变频主要是变频器调速。
变频器的功能是将频率固定的交流电（三相的或单相的）变换成频率连续可调的三相交流电源。
变频器的输入端接到频率固定的三相交流电源，输出端输出的是频率在一定范围内连续可调的三相交流电，对空调压缩机的运转速度进行调节，再接到电动机上。
空调变频控制器制冷系统简图常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。
而变频空调通过压缩机转速的变化，可以实现制冷量随室外温度的上升而上升，下降而下降，这样就实现了制冷量与房间热负荷的自动匹配，改善了舒适性，也节省了电力。
温度调节方法以制冷状态为例，图3表示的为常规空调的温度调节方法，其中T为室内温度，Ts为设定温度，达到设定温度压机停，室内温度高于设定温度一定程度时，压缩机重新开启。
图4为变频空调的温度调节方法，室温每降低一定程度，运转频率就降低一档，相反，室温每升高一定程度，运转频率就升高一档，即室温越高，运转频率越大，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度波动小。
变频器与空调系统的匹配基础知识压缩机压缩机按其工作方式的不同，可以分为一般分为旋转式，往复式和涡旋式压缩机。
不同的压缩机工作原理都是一样的，即利用内部机容积的改变来实现制冷剂气体的压缩过程。
而旋转式压缩机也成转子式，具有无吸气阀，吸气管直通压缩室，向上排气等一系列特点，所以具有气流阻力小，机械损失少，吸过热低等优点，所以在空调器上得到广泛应用。
变频压缩机一般都是单转子、双转子或涡旋压缩机。
制冷剂常用制冷剂：R22 ：二氟一氯甲烷R407C：R32/125/134a(23/25/52)R410A：R32/R125（50/50）ODP:一千克化合物释放到大气中损耗臭氧层的程度，规定CFC-11的ODP值为1GWP：全球变暖潜能值，规定的GWP值为1R410A与R22空调器匹配参数的不同：额定制冷匹配R22R410A 吸气温度℃10～1216～18排气温度℃8575吸气绝对压力Kg/cm25～68～10排气绝对压力Kg/cm218～2026～29额定制热匹配R22R410A 吸气温度℃1～25～6排气温度℃8070吸气绝对压力Kg/cm24～57～9排气绝对压力Kg/cm219～2127～30由于R410A系统压力高容易造成系统冷媒泄漏，因此在配试时如果发生可能是以下几处泄漏：（可查询南社百科相关课件）1.室内外机连接管连接处泄漏2.室外机截止阀阀心泄漏3.低压旁通阀阀心泄漏4.室外机毛细管震动磨漏5.系统管路和换热器连焊接点处假焊泄漏6.室外压缩机U形管泄漏7.管路凹瘪泄漏8.四通换向阀泄漏9.压缩机泄漏变频空调系统组成：·控制系统与感测装置·室内热交换器及风扇电机·室外热交换器及风扇电机·电源与变频器·变频压缩机（含驱动马达）·制冷剂回路与回路控制装置名词解释：可以变化，从而可以调节制冷制热量。
关于变频器接地问题之欧阳学文创作
关于变频器接地问题欧阳学文一、引言在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰日益严重，相应的抗干扰设计技术已经变得越来越重要。
接地是抑制电磁干扰，提高电子设备电磁兼容性的重要手段之一。
正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。
在实际应用系统中，由于系统电源零线(中线)、地线(保护接地、系统接地)不分、控制系统屏蔽地(控制信号屏蔽地和主电路导线屏蔽地)的混乱连接，大大降低了系统的稳定性和可靠性。
二、遵循的主要国家标准：GBJ79 工业企业通讯接地设计规范GBJ65 工业与民用电力装置的接地设计规范GB 50217 电力工程电缆设计规范GB50169 接地装置施工及验收规范DL T 621 交流电气装置的接地SDJ779 《电气设备过电压保护设计规程》三、名词术语：l 接地体（极） grounding conductor：埋入地中并直接与大地接触的金属导体，统称为接地体（极）。
接地体分为水平接地体和垂直接地体。
l 自然接地体 natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混泥土建筑的基础、金属管道和设备等，称为自然接地体。
l 接地线 grounding conductor电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
l 接地装置 grounding connection接地体和接地线的总和，称为接地装置。
l 接地 grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
l 接地电阻 ground resistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
l 工频接地电阻 power frequency groundresistance按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻l 零线 null line与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
什么是变频器变频器的作用是什么？变频器的工作原理是什么？变频器_软启动器
什么是变频器?变频器的作用是什么？变频器的工作原理是什么？ - 变频器_软启动器通常说，把电压和频率固定不变的沟通电变换为电压或频率可变的沟通电的装置称作“变频器”。
首先要把三相或单相沟通电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相沟通电（AC）。
也就是说变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
大家都知道，变频器是用来省电的。
它虽然价格昂贵，但性能良好，具有调压、调频、稳压、调速等基本功能，并应用了现代的科学技术，内部结构简单但使用简洁，所以不只是用于启动电动机，而是广泛的应用到各个领域，随着技术的进展，成本的降低，信任变频器肯定是前路光明和广泛。
什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能把握装置，能实现对沟通异步电机的软起动、变频调速、提高运转精度、转变功率因数、过流/过压/过载爱护等功能。
变频器的基本构成变频器通常分为4部分：整流单元、高容量电容、逆变器和把握器。
整流单元：将工作频率固定的沟通电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
把握器：按设定的程序工作，把握输出方波的幅度与脉宽，使叠加为近似正弦波的沟通电，驱动沟通电动机。
变频器的工作原理变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为沟通的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为沟通的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，吸取在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为沟通功率的“逆变器”。
因此，变频器的调速过程就是将变频器的频率和电压同步进行调整的一个过程，那么，其实现方式一般为：先把沟通电，通过整流电流，变成直流电，再把直流电通过逆变电路，变成我们所需要的、电机可以接受的沟通电，从而达到了变频、变压、调速的目的。
浅析变频器器的作用与原理
浅析变频器器的作用及原理近年来随着电力电子技术、功率半导体器件及变频控制理论的发展，变频器作为一种智能控制电源已被广泛应用于各行业，90年代初期主要以进口品牌为主如富士、三菱、西门子、ABB等，90年代中期国产变频器日渐出现在市场上，主要以通用型变频器为主。
目前国产变频器技术已逐渐成熟，国产变频器市场占有率也逐渐提高，本文主要讲述变频器通用型在应用中的工作原理及其作用。
关键词：变频器工作原理作用目录1 变频器工作原理基础 (3)2 变频器的用 (7)3 通用型变频器主电路 (11)4 结束语 (12)参考文献 (13)致谢 (14)1 变频器工作原理基础1 基本概念（1）VVVF 改变电压、改变频率（Variable Voltage and Variable Frequency）的缩写。
（2）CVCF 恒电压、恒频率（Constant Voltage and Constant Frequency）的缩写。
各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz）。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。
变频器也可用于家电产品。
使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
但用于荧光灯的变频器主要用于调节电源供电的频率。
汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。
变频器的工作原理被广泛应用于各个领域。
例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

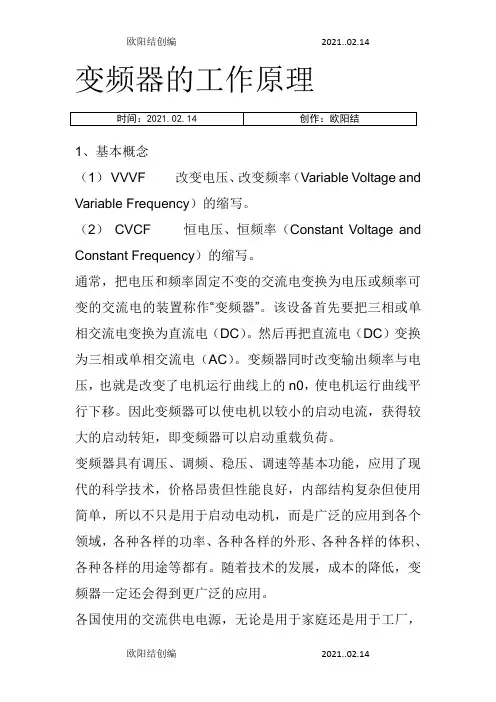

变频器的工作原理欧阳学文1、基本概念（1）VVVF 改变电压、改变频率（Variable Voltage and Variable Frequency）的缩写。
（2）CVCF 恒电压、恒频率（Constant Voltage and Constant Frequency）的缩写。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器具有调压、调频、稳压、调速等基本功能，应用了现代的科学技术，价格昂贵但性能良好，内部结构复杂但使用简单，所以不只是用于启动电动机，而是广泛的应用到各个领域，各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有。
随着技术的发展，成本的降低，变频器一定还会得到更广泛的应用。
各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz）。
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。
变频器也可用于家电产品。
使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
但用于荧光灯的变频器主要用于调节电源供电的频率。
汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。
变频器的工作原理被广泛应用于各个领域。
例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。
2. 电机的旋转速度为什么能够自由地改变？（1) r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm。
例如：4极电机60Hz 1,800 [r/min]，4极电机50Hz 1,500 [r/min]，电机的旋转速度同频率成比例。
本文中所指的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。
感应式交流电机（以后简称为电机）的旋转速度近似地取决于电机的极数和频率。
电机的极数是固定不变的。
由于极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以不适合改变极对数来调节电机的速度。
另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。
因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。
n = 60f/p，n: 同步速度，f: 电源频率，p: 电机极数，改变频率和电压是最优的电机控制方法。
如果仅改变频率，电机将被烧坏。
特别是当频率降低时，该问题就非常突出。
为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压，例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。
例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。
3、关于散热的问题如果要正确的使用变频器, 必须认真地考虑散热的问题。
变频器的故障率随温度升高而成指数的上升。
使用寿命随温度升高而成指数的下降。
环境温度升高10度，变频器使用寿命减半。
因此，我们要重视散热问题啊！在变频器工作时，流过变频器的电流是很大的, 变频器产生的热量也是非常大的，不能忽视其发热所产生的影响。
通常，变频器安装在控制柜中。
我们要了解一台变频器的发热量大概是多少，可以用以下公式估算：发热量的近似值＝变频器容量（KW）×55 [W]在这里, 如果变频器容量是以恒转矩负载为准的(过流能力150% * 60s) 如果变频器带有直流电抗器或交流电抗器,并且也在柜子里面,这时发热量会更大一些。
电抗器安装在变频器侧面或测上方比较好。
这时可以用估算: 变频器容量（KW）×60 [W]因为各变频器厂家的硬件都差不多,所以上式可以针对各品牌的产品.注意：如果有制动电阻的话，因为制动电阻的散热量很大，因此最好安装位置最好和变频器隔离开，如装在柜子上面或旁边等。
那么, 怎样采能降低控制柜内的发热量呢? 当变频器安装在控制机柜中时，要考虑变频器发热值的问题。
根据机柜内产生热量值的增加，要适当地增加机柜的尺寸。
因此，要使控制机柜的尺寸尽量减小，就必须要使机柜中产生的热量值尽可能地减少。
如果在变频器安装时，把变频器的散热器部分放到控制机柜的外面，将会使变频器有70％的发热量释放到控制机柜的外面。
由于大容量变频器有很大的发热量，所以对大容量变频器更加有效。
还可以用隔离板把本体和散热器隔开,使散热器的散热不影响到变频器本体。
这样效果也很好。
变频器散热设计中都是以垂直安装为基础的，横着放散热会变差的!关于冷却风扇一般功率稍微大一点的变频器，都带有冷却风扇。
同时，也建议在控制柜上出风口安装冷却风扇。
进风口要加滤网以防止灰尘进入控制柜。
注意控制柜和变频器上的风扇都是要的，不能谁替代谁。
另外，散热问题还要注意以下两个问题：（1）在海拔高于1000m的地方，因为空气密度降低，因此应加大柜子的冷却风量以改善冷却效果。
理论上变频器也应考虑降容，1000m每-5%。
但由于实际上因为设计上变频器的负载能力和散热能力一般比实际使用的要大，所以也要看具体应用。
比方说在1500m的地方，但是周期性负载，如电梯，就不必要降容。
（2）开关频率：变频器的发热主要来自于IGBT，IGBT 的发热有集中在开和关的瞬间。
因此开关频率高时自然变频器的发热量就变大了。
有的厂家宣称降低开关频率可以扩容，就是这个道理。
4、矢量控制是怎样使电机具有大的转矩的？（1）转矩提升：此功能增加变频器的输出电压，以使电机的输出转矩和电压的平方成正比的关系增加，从而改善电机的输出转矩。
改善电机低速输出转矩不足的技术,使用"矢量控制"，可以使电机在低速,如(无速度传感器时)1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（最大约为额定转矩的150％）。
对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。
为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。
变频器的这个功能叫做"转矩提升"（*1）。
转矩提升功能是提高变频器的输出电压。
然而即使提高很多输出电压，电机转矩并不能和其电流相对应的提高。
因为电机电流包含电机产生的转矩分量和其它分量（如励磁分量）。
"矢量控制"把电机的电流值进行分配，从而确定产生转矩的电机电流分量和其它电流分量（如励磁分量）的数值。
"矢量控制"可以通过对电机端的电压降的响应，进行优化补偿，在不增加电流的情况下，允许电机产出大的转矩。
此功能对改善电机低速时温升也有效。
5、变频器制动的有关问题（1）制动的概念:指电能从电机侧流到变频器侧（或供电电源侧）,这时电机的转速高于同步转速.负载的能量分为动能和势能. 动能(由速度和重量确定其大小）随着物体的运动而累积。
当动能减为零时，该事物就处在停止状态。
机械抱闸装置的方法是用制动装置把物体动能转换为摩擦和能消耗掉。
对于变频器，如果输出频率降低，电机转速将跟随频率同样降低。
这时会产生制动过程. 由制动产生的功率将返回到变频器侧。
这些功率可以用电阻发热消耗。
在用于提升类负载,在下降时, 能量(势能)也要返回到变频器(或电源)侧,进行制动.这种操作方法被称作"再生制动"，而该方法可应用于变频器制动。
在减速期间，产生的功率如果不通过热消耗的方法消耗掉，而是把能量返回送到变频器电源侧的方法叫做"功率返回再生方法"。
在实际中，这种应用需要"能量回馈单元"选件。
（2）怎样提高制动能力？为了用散热来消耗再生功率，需要在变频器侧安装制动电阻。
为了改善制动能力，不能期望靠增加变频器的容量来解决问题。
请选用"制动电阻"、"制动单元"或"功率再生变换器"等选件来改善变频器的制动容量6、当电机的旋转速度改变时，其输出转矩会怎样？（1）：工频电源由电网提供的动力电源（商用电源）（2）：起动电流当电机开始运转时，变频器的输出电流变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动。
我们经常听到下面的说法："电机在工频电源供电时（*1）时，电机的起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些"。
如果用大的电压和频率起动电机，例如使用工频电网直接供电，就会产生一个大的起动冲击（大的起动电流(*2) ）。
而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机产生的转矩要小于工频电网供电的转矩值。
所以变频器驱动的电机起动电流要小些。
通常，电机产生的转矩要随频率的减小（速度降低）而减些减小的实际数据在有的变频器手册中会给出说明。
通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。
当变频器调速到大于60Hz频率时，电机的输出转矩将降低。
通常的电机是按50Hz(60Hz)电压设计制造的，其额定转矩也是在这个电压范围内给出的。
因此在额定频率之下的调速称为恒转矩调速. (T=Te,P<=Pe) 变频器输出频率大于50Hz频率时，电机产生的转矩要以和频率成反比的线性关系下降。
当电机以大于60Hz频率速度运行时，电机负载的大小必须要给予考虑，以防止电机输出转矩的不足。
举例，电机在100Hz时产生的转矩大约要降低到50Hz时产生转矩的1/2。
因此在额定频率之上的调速称为恒功率调速(P=Ue*Ie)。
一、变频器的直接作用：通过改变电动机的电压和频率，使电机的速度可以无极调节。
软启动节能，功率因数补偿节能变频器的间接作用：1.节能（节电）。
风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。
