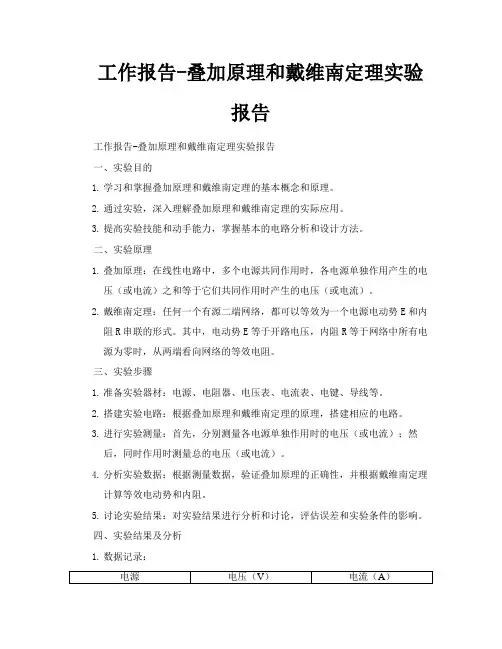

叠加原理和戴维南定理实验报告
工作报告叠加原理和戴维南定理实验报告
工作报告-叠加原理和戴维南定理实验报告工作报告-叠加原理和戴维南定理实验报告一、实验目的1.学习和掌握叠加原理和戴维南定理的基本概念和原理。
2.通过实验，深入理解叠加原理和戴维南定理的实际应用。
3.提高实验技能和动手能力，掌握基本的电路分析和设计方法。
二、实验原理1.叠加原理：在线性电路中，多个电源共同作用时，各电源单独作用产生的电压（或电流）之和等于它们共同作用时产生的电压（或电流）。
2.戴维南定理：任何一个有源二端网络，都可以等效为一个电源电动势E和内阻R串联的形式。
其中，电动势E等于开路电压，内阻R等于网络中所有电源为零时，从两端看向网络的等效电阻。
三、实验步骤1.准备实验器材：电源、电阻器、电压表、电流表、电键、导线等。
2.搭建实验电路：根据叠加原理和戴维南定理的原理，搭建相应的电路。
3.进行实验测量：首先，分别测量各电源单独作用时的电压（或电流）；然后，同时作用时测量总的电压（或电流）。
4.分析实验数据：根据测量数据，验证叠加原理的正确性，并根据戴维南定理计算等效电动势和内阻。
5.讨论实验结果：对实验结果进行分析和讨论，评估误差和实验条件的影响。
四、实验结果及分析1.数据记录：2.结果分析：通过实验测量，我们发现总电压（15V）等于三个电源电压之和（10V + 5V + 8V = 23V），总电流（4.5A）也等于三个电源电流之和（2A + 1A +1.5A = 4.5A），验证了叠加原理的正确性。
同时，根据戴维南定理，等效电动势E等于开路电压（15V），等效内阻R等于网络中所有电源为零时，从两端看向网络的等效电阻。
在这个实验中，由于只有一个电阻器，所以等效内阻R等于该电阻器的阻值。
五、结论总结通过本次实验，我们验证了叠加原理和戴维南定理的正确性，并掌握了它们的实际应用。
实验结果表明，在线性电路中，多个电源共同作用时，各电源单独作用产生的电压（或电流）之和等于它们共同作用时产生的电压（或电流），这为分析和设计电路提供了重要的理论依据。
实验一 叠加原理和戴维南定理的验证
实验一、实验二叠加原理和戴维南定理的验证一、实验目的1．验证叠加原理和戴维南定理。
2．学习通用电学实验台的使用方法。
3．学习万用表、毫伏表、伏特表的使用方法。
二、实验仪器及元件1. 通用电学实验台ZH—12型1台2. 万用表MF—47型1快3. 直流伏特表85C17（0—15V）1块4. 直流毫伏表85C17（0—50mA）3块5. 开关2个6. 电阻若干三、实验电路图1—1 验证叠加原理电路图1—2 验证戴维南定理电路图1—3 戴维南等效四、实验方法1. 叠加原理的验证1. 首先调整好直流稳压电源, 用万用表直流电压档测出其输出值, 使其两路电压输出分别为U1=10V, U2=12V。
2. 按照实验电路图1—1接线, 经过老师检查无误后, 方可开始实验。
3. 先将开关S1闭合, S2断开, 并用短路线将cd短接, 即只有电源U1单独作用, 分别测量I1.I2.I3.U, 并将数据填入表1—1中, 测完将短路线拆除。
4．再将开关S1断开, S2闭合, 并用短路线将ab短接, 此时只有电源U2单独作用, 分别测量I1、I2、I3、U, 并将数据填入表1—1中, 测完将短路线拆除。
5. 然后将开关S1.S2同时闭合, 测量U1.U2共同作用时的I1.I2、I3、U, 并将数据填入表1—1中。
2. 戴维南定理验证1. 按照实验电路图1—2接线, 经老师检查无误后, 方可开始。
2. 将开关S1.S2断开, 即负载RL开路时, 测此时的开路电压U0, 记录伏特表读数并填入表1—2中。
然后将S1闭合, 测量RL短路时的短路电流IS, 记录毫安表读数并填入表1—2中, 根据公式R0=U0/IS计算戴维南等效电阻R0。
3. 再将S1断开, 并用短路线将AB短接, 用万用表欧姆档测无源二端网络EF 两端的等效电阻R0, 填入表1—2中并和上面的计算结果比较。
4．然后闭合S2, 改变RL的阻值, 并将不同RL下的I、U填入表1—3中。

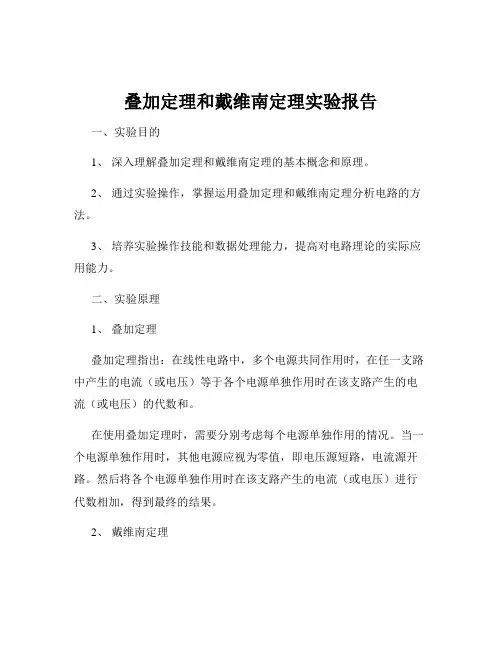

叠加定理和戴维南定理实验报告
叠加定理和戴维南定理实验报告一、实验目的1、深入理解叠加定理和戴维南定理的基本概念和原理。
2、通过实验操作，掌握运用叠加定理和戴维南定理分析电路的方法。
3、培养实验操作技能和数据处理能力，提高对电路理论的实际应用能力。
二、实验原理1、叠加定理叠加定理指出：在线性电路中，多个电源共同作用时，在任一支路中产生的电流（或电压）等于各个电源单独作用时在该支路产生的电流（或电压）的代数和。
在使用叠加定理时，需要分别考虑每个电源单独作用的情况。
当一个电源单独作用时，其他电源应视为零值，即电压源短路，电流源开路。
然后将各个电源单独作用时在该支路产生的电流（或电压）进行代数相加，得到最终的结果。
2、戴维南定理戴维南定理表明：任何一个线性有源二端网络，对外电路来说，可以用一个电压源和一个电阻的串联组合来等效替代。
其中，电压源的电压等于有源二端网络的开路电压，电阻等于有源二端网络内所有独立电源置零后所得到的无源二端网络的等效电阻。
三、实验设备1、直流稳压电源（多组输出）2、直流电流表3、直流电压表4、电阻箱5、实验电路板6、连接导线若干四、实验内容与步骤1、叠加定理实验（1）按照图 1 所示连接电路，其中 E1 ＝ 10V，E2 ＝ 5V，R1 ＝10Ω，R2 ＝20Ω，R3 ＝30Ω。
（2）测量 E1 单独作用时，各支路的电流和电压。
将 E2 短路，接通 E1，记录电流表和电压表的读数。
（3）测量 E2 单独作用时，各支路的电流和电压。
将 E1 短路，接通 E2，记录电流表和电压表的读数。
（4）测量 E1 和 E2 共同作用时，各支路的电流和电压。
同时接通E1 和 E2，记录电流表和电压表的读数。
（5）将测量结果填入表 1，验证叠加定理。
表 1 叠加定理实验数据｜电源作用情况｜ I1（mA）｜ I2（mA）｜ I3（mA）｜ Uab （V）｜｜｜｜｜｜｜｜ E1 单独作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜ E2 单独作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜ E1、E2 共同作用｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜｜叠加结果｜＿___ ｜＿___ ｜＿___ ｜＿___ ｜2、戴维南定理实验（1）按照图 2 所示连接电路，其中有源二端网络由电阻 R1 ＝50Ω，R2 ＝100Ω，电压源 E ＝ 20V 组成。
实验二直流电路叠加原理与戴维南定理的验证
原电路中各电压、电流的最后结果是
5.
6. 各电压分量、 电流分量的代数和。
与支路电流、电压方向一致的各电流、电压分量取正 与支路电流、电压方向相反的各电流、电压分量取负
三、实验设备
四、实验内容 实验线路如图所示，用TKDG-03挂箱的“基 尔霍夫定律/叠加原理”电路板。
1k
五、实验步骤
1. 将两路稳压源的输出分别调节为12V和6V，接入
U1和U2处。开关K3投向R5侧。 2. 令U1电源单独作用（将开关K1投向U1侧，开关K2 投向短路侧）。用直流数字电压表和直流数字毫安
表（接电流插头）测量各支路电流及各电阻元件两 端的电压，记录入表1。 3. 令U2电源单独作用（将开关K1投向短路侧，开关 K2投向U2侧），重复实验步骤2的测量，记录入表1 4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2 侧）， 重复上述的测量，并记录入表1 。
表1 叠加原理验证实验数据
六、实验注意事项
1. 用电流插头测量各支路电流时，或者用电压表测 量电压降时，应注意仪表的极性，正确判断测得值 的＋、－号后，记入数据表格。 2. 注意仪表量程的及时更换。 3.改接线路时，要关掉电源。
戴维南定戴理维的南验定证理验证
一、实验目的
1.验证戴维南定理的正确性，加深对该定理的理解。 2.掌握测量有源二端网络等效参数的一般方法。
路.首先从叠加原理实验板上去含有电流表的支路 AD,其电阻为RL的值,即510 ,再从电阻箱上取得按 步骤“4”所得的等效电阻R0之值，将二者串联, 然 后令其与直流稳压电源（调到步骤“3”时所测得的 开路
电压Uoc之值）相串联，，用直流数字毫安表（接 电流插头）测量支路电流I′,并记录表2 6. 比较步骤2与步骤5所测电流的值，并得出结论。

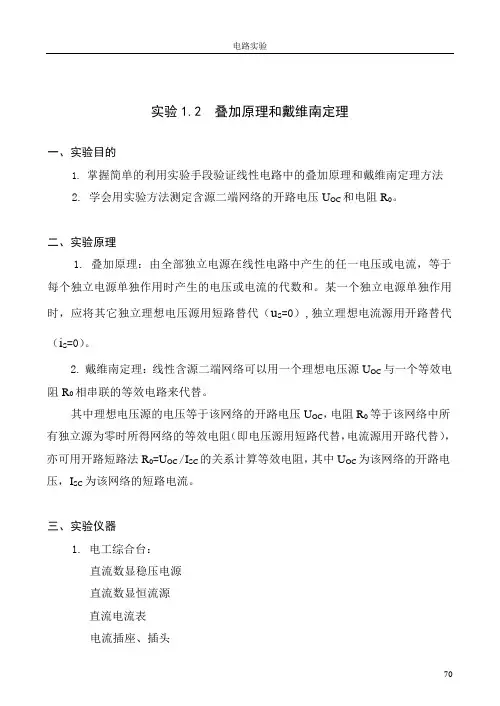

实验1.2 叠加原理和戴维南定理.
实验1.2 叠加原理和戴维南定理一、实验目的1. 掌握简单的利用实验手段验证线性电路中的叠加原理和戴维南定理方法2. 学会用实验方法测定含源二端网络的开路电压U OC和电阻R0。
二、实验原理1. 叠加原理：由全部独立电源在线性电路中产生的任一电压或电流，等于每个独立电源单独作用时产生的电压或电流的代数和。
某一个独立电源单独作用时，应将其它独立理想电压源用短路替代（u S=0）,独立理想电流源用开路替代（i S=0）。
2. 戴维南定理：线性含源二端网络可以用一个理想电压源U OC与一个等效电阻R0相串联的等效电路来代替。
其中理想电压源的电压等于该网络的开路电压U OC，电阻R0等于该网络中所有独立源为零时所得网络的等效电阻（即电压源用短路代替，电流源用开路代替），亦可用开路短路法R0=U OC/I SC的关系计算等效电阻，其中U OC为该网络的开路电压，I SC为该网络的短路电流。
三、实验仪器1. 电工综合台：直流数显稳压电源直流数显恒流源直流电流表电流插座、插头XD06电阻挂箱中R3可调电阻和十进制电阻箱XD03电路挂箱2. 数字万用表四、实验任务及步骤1.完成叠加原理的测量与验证(1) 只有电压源U S作用将直流稳压电源调至万用表示数为6V、恒流源短路后调至10mA，关闭电源。
拆线后按图1.2.1接入XD03挂箱中电路，将十进制电阻连接成220Ω接入电路负载AB端作为R，将电流插头插入电流插座内并按极性连接至直流电流表，并联数字万用表。
开启稳压电源，(即电流源不作用)，测出电阻220Ω两端的电压U AB和流过它的电流I AB，记入表1.2.1中。
(2) 只有电流源I S作用将稳压源关闭后短路，(即电压源不作用)，开启恒流源电源，测出电阻220Ω两端的电压U AB和流过它的电流I AB，记入表1.2.1中。
(3) 电压源U S和电流源I S共同作用拆除稳压源短路线开启稳压电源和恒流源，测出电阻220Ω两端的电压U AB 和流过它的电流I AB，记入表1.2.1中。

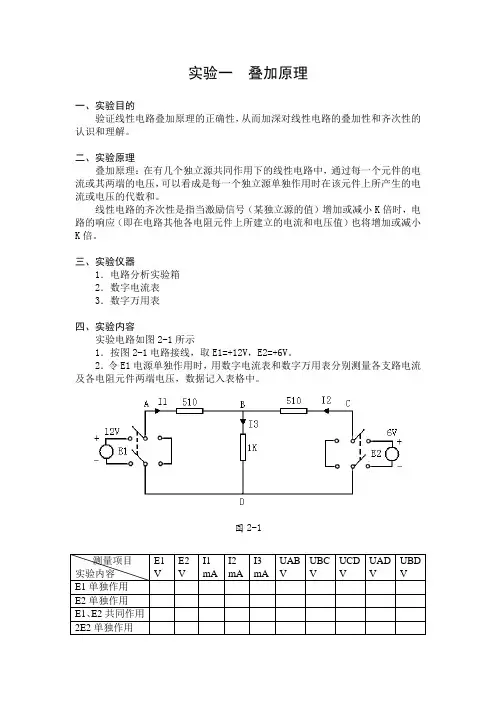

叠加原理、戴维南定理
实验一叠加原理一、实验目的验证线性电路叠加原理的正确性，从而加深对线性电路的叠加性和齐次性的认识和理解。
二、实验原理叠加原理：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
三、实验仪器1．电路分析实验箱2．数字电流表3．数字万用表四、实验内容实验电路如图2-1所示1．按图2-1电路接线，取E1=+12V，E2=+6V。
2．令E1电源单独作用时，用数字电流表和数字万用表分别测量各支路电流及各电阻元件两端电压，数据记入表格中。
图2-13．令E2电源单独作用时，重复实验步骤2的测量和记录。
4．令E1、E2共同作用时，重复上述的测量和记录。
5．将E2的数值调到+12V，重复上述的测量和记录。
五、实验注意事项1．测量各支路电流时，应注意仪表的极性，及数据表格中“+、-”号的记录。
2．注意仪表量程的及时更换。
六、预习思考题1．叠加原理中E1、E2分别单独作用，在实验中应如何操作？可否直接将不用的电源（E1或E2）置零（短接）？2．实验电路中，若有一个电阻器改为二极管，试问叠加原理的叠加性与齐次性还成立吗？为什么？七、实验报告1．根据实验数据验证线性电路的叠加性与齐次性。
2．各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据，进行计算并作结论。
3．心得体会及其他。
实验二戴维南定理一、实验目的1．验证戴维南定理的正确性。
2．掌握测量有源二端网络等效参数的一般方法。
二、实验原理1．任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源二端网络，总可以用一个等效电压源来代替，此电压源的电动势ES等于这个有源二端网络的开路电压UOC，其等效内阻RO等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
工作报告叠加原理和戴维南定理实验报告
工作报告叠加原理和戴维南定理实验报告实验报告：工作报告叠加原理和戴维南定理一、引言：叠加原理和戴维南定理是电路分析中非常重要的两个原理，它们经常被用于解决复杂电路的分析问题。
本实验旨在通过实际进行电路实验，验证叠加原理和戴维南定理的有效性，并进一步了解其在实际电路中的应用。
二、实验设备和仪器：1.电源：直流电源、交流电源；2.电阻：各种不同阻值的电阻；3.万用表：用于测量电路参数。
三、实验步骤：1.叠加原理实验：（1）搭建一个由多个电阻组成的电路，其中每个电阻上都有一个电流源。
选取一个电流源，短路其他电流源，并测量该电流源产生的电流I1；（2）依次短路其他电流源，分别测量每个电流源产生的电流I2、I3...；（3）将每个电流源产生的电流叠加起来，得到叠加电流I，与测量得到的实际电路中的总电流进行对比，验证叠加原理的有效性。
2.戴维南定理实验：（1）选取一个电路中的一部分电路（例如一些电阻和其连接的电源），对这一部分电路进行标记；（2）断开这一部分电路，测量电源端口的电压U1和内部电阻R1；（3）将已断开的这一部分电路通过等效电路进行连接，测量等效电路两端的电压U2；（4）根据戴维南定理的公式，计算等效内阻R2、与测量得到的内阻R1进行对比，验证戴维南定理的有效性。
四、实验结果和数据处理：1.叠加原理实验结果：表1：叠加原理实验数据电流源，电流I（实际测量），叠加电流I（计算结果）:--------:，:-----------------:，:---------------------:I1 ， x.xx A ， x.xx AI2 ， y.yy A ， y.yy AI3 ， z.zz A ， z.zz A...，...，...In ， w.ww A ， w.ww A2.戴维南定理实验结果：表2：戴维南定理实验数据测量值，电压U（V）U1 ， x.xxR1 ，y.yy Ω等效电路， x.xx VR2 ，z.zz Ω五、讨论与结论：通过实验可以看出，在电路中应用叠加原理和戴维南定理可以较精确地计算电流和电压的结果。
实验4：叠加定理和戴维宁定理
实验四 叠加定理和戴维宁定理叠加定理和戴维宁定理是分析电阻性电路的重要定理。
一、实验目的1. 通过实验证明叠加定理和戴维宁定理。
2. 学会用几种方法测量电源内阻和端电压。
3. 通过实验证明负载上获得最大功率的条件。
二、实验仪器直流稳压电源、数字万用表、导线、430/1000/630/680/830欧的电阻、可变电阻箱等。
三、实验原理1．叠加定理：在由两个或两个以上的独立电源作用的线性电路中，任何一条支路中的电流（或电压)，都可以看成是由电路中的各个电源（电压源和电流源）分别作用时，在此支路中所产生的电流（或电压）的代数和。
2．戴维宁定理：对于任意一个线性有源二端网络，可用一个电压源及其内阻RS 的串联组合来代替。
电压源的电压为该网络N 的开路电压u OC ；内阻R S 等于该网络N 中所有理想电源为零时，从网络两端看进去的电阻。
3．最大功率传输定理：在电子电路中，接在电源输出端或接在有源二端网络两端的负载RL ，获得的功率为当RL=R0时四、实验内容步骤1．叠加定理的验证根据图a 联接好电路，分别测定E 1单独作用时，E 2单独作用时和E 1、E 2共同作用时电路中的电流I 1，I 2，I 3。
同时，判定电流实际方向与参考方向。
测量数据填入表4-1中。
2. 戴维宁定理的验证根据图b 联接好电路，测定该电路即原始网络的伏安特性I R L =f （U R L ）。
依次改变可变电阻箱RL 分别为1K Ω、1.2K Ω、1.6K Ω、2.24K Ω、3K Ω、4K Ω、5K Ω，然后依次测量出对应RL 上的电流和电压大小，填入表4-2中。
并绘制其伏安曲线。
然后，计算其对应功率。
含源网络等效U0,R0的测定方法：a.含源消源直测法；b.开压短流测量法：R R R U R I P OC 202⎪⎪⎭⎫ ⎝⎛+==COCR U P 42max =U0,Is,R0=U0/Is。
根据上述两种方法之一测出U0，R0，从而将图b的电路可以等效成图c。
戴维南定理与叠加定理实验报告
实验名称：实验一戴维南定理与叠加定理一、实验目的1.深刻理解和掌握戴维南定理。
2.掌握测量等效电路参数的方法。
3.初步掌握用Multisim 软件绘制电路原理图。
4.初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。
5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。
6.初步掌握Origin绘图软件的应用。
二、实验原理一个含独立源、线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效置换，其等效电压源的电压等于该--端口网络的开路电压，其等效电阻等于将该一端口网络中所有独立源都置为零后的输入电阻。
这一定理称为戴维南定理，如图3.1.1。
三、实验设备与器件1.计算机一台2.通用电路板一块3.万用表两只4.直流稳压电源一台5.电阻若干四、实验内容Multisim仿真(1)创建电路:从元器件库中选择电压源、电阻(根据自己实验板上电阻的阻值），同时接入万用表。
(2)用万用表测量端口的开路电压和短路电流，并计算等效电阻。
(3)(4)(5)等效电阻（计算）：3-1-2.表3-1-2(4)根据开路电压和等效电阻创建等效电路。
(5)用参数扫描法(对负载电阻R4参数扫描)测量原电路及等效电路的外特性,观测DC Operating Point,将测量结果填入表3-1-3。
表3-1-3五、实验步骤、数据记录、结论;表3-1-12.在通用电路板.上焊接实验电路并测试等效电压和等效电阻，测量结果填入表3-1-2中。
3.在通用电路板上焊接戴维南等效电路。
4.测量原电路和戴维南等效电路的外特性，测量方式：1、我将万用表调至欧姆档，按照表3-1-1所示调到对应电阻。
连接1 2 点同时并测出3 4点对应电压，记录在表格中。
3. 运用欧姆定律算出电流填至表中。
实验三 戴维南定理和叠加定理的验证
实验三戴维南定理和叠加定理的验证实验三戴维南定理和叠加定理的验证实验三戴维南定理和叠加定理的验证一、实验目的（1）加深对戴维南定理的理解。
(2)学习戴维南等效参数的各种测量方法。
(3)理解等效置换的概念。
（4）通过实验加深对叠加定理的理解。
（5）研究了叠加定理的适用范围和条件。
(6)学习直流稳压电源、万用表、直流电流表和电压表的正确使用方法。
二、实验原理及说明1.戴维南定理是指具有独立电源、线性电阻和受控源的端口。
对于外部电路，可以用电压源和电阻的串联组合来代替。
该电压源的电压等于端口的开路电压UOC，该电阻等于端口的所有独立电源设置为零后的输入电阻，如图2.3-1所示。
这种电压源和电阻的串联组合称为戴维南等效电路。
等效电路中的电阻称为戴维南等效电阻。
所谓等效是指用戴维南等效电路把有源一端口网络置换后，对有源端口（1-1’）以外的电路的求解是没有任何影响的，也就是说对端口1-1’以外的电路而言，电流和电压仍然等于置换前的值。
外电路可以是不同的。
2.诺顿定理是戴维南定理的对偶形式。
指出对于外部电路，包含独立电源、线性电阻和受控源的端口可以被电流源和电导的并联组合所取代。
电流源的电流等于端口的短路电流ISC，该端口的所有独立电源设置为零后，电导等于输入电导GEQ=L/req，如图2.3-1所示。
3、戴维南一诺顿定理的等效电路是对外部特性而言的，也就是说不管是时变的还是定常的，只要含源网络内部除独立的电源外都是线性元件，上述等值电路都是正确的。
4.戴维南等效电路参数的测量方法。
开路电压UOC的测量相对简单，可直接用电压表或补偿法测量；对于戴维南等效电阻req的获取，可采用以下方法：当网络包含电源时，应使用开路电压和短路电流法，但这种方法不能用于不允许外部电路直接短路的网络（例如，当网络的内部元件可能因短路电流过大而损坏时）；当网络不含电源时，采用伏安法、半电流法、半电压法、直接测量法等。
5、叠加定理（1）叠加定理是线性电路的一个重要定理，是分析线性电路的基础。
叠加定理和戴维南定理实验报告
叠加定理和戴维南定理实验报告在物理学中，叠加定理和戴维南定理是两个非常重要的概念，它们在解决复杂物理问题时起着至关重要的作用。
本实验旨在通过具体的实验操作，验证叠加定理和戴维南定理，并对其原理进行深入的探究和分析。
实验一，验证叠加定理。
首先，我们将在实验室中准备好一个平行板电容器，然后分别将两块不同电介质板插入电容器中。
接下来，我们将连接电源，使电容器充电，然后使用电场强度计测量不同电介质板间的电场强度。
通过实验数据的记录和分析，我们可以验证叠加定理在电场叠加方面的准确性。
实验二，验证戴维南定理。
在这个实验中，我们将使用弹簧振子系统来验证戴维南定理。
首先，我们将测量单个弹簧振子的振动周期和频率，然后将两个弹簧振子连接在一起，再次测量其振动周期和频率。
通过对比实验数据，我们可以验证戴维南定理在多个振动系统叠加时的准确性。
实验结果分析：通过以上两个实验的操作和数据分析，我们得出了以下结论，叠加定理和戴维南定理在实验中得到了有效验证。
叠加定理表明，对于线性介质，所受外电场的合成效应等于各个电场单独作用时的效应之和；戴维南定理则表明，多个振动系统叠加时，每个振动系统的振幅和相位都可以分别求出，然后再将它们进行矢量叠加。
结论：通过本次实验，我们验证了叠加定理和戴维南定理的准确性，这两个定理在物理学中有着广泛的应用。
它们为我们解决复杂的物理问题提供了重要的理论基础，对于深入理解电场、振动系统等物理现象具有重要意义。
总结：叠加定理和戴维南定理是物理学中的重要概念，通过本次实验，我们对这两个定理有了更深入的理解。
这些理论知识的实际应用，不仅帮助我们解决了具体的物理问题，也为我们打开了更广阔的物理世界。
通过不断的实验探究和理论学习，我们可以更好地理解和应用这些重要的物理定律。
叠加定理和戴维南定理实验报告
叠加定理和戴维南定理实验报告叠加定理和戴维南定理是电路分析中常用的两种方法，通过实验验证它们的有效性，可以更好地理解和掌握这两个定理在电路分析中的应用。
实验一，叠加定理实验。
首先，我们搭建了一个简单的电路模型，包括电压源、电阻和电流表。
在实验中，我们分别对电压源和电阻进行了不同的变化，记录了电流表的读数。
在变化电压源的情况下，我们发现电流表的读数随着电压的增大而增大，这符合叠加定理的要求。
叠加定理指出，一个线性电路中的电流或电压可以分别由各个独立电源所产生的电流或电压之和得到。
实验结果验证了叠加定理在电路分析中的有效性。
实验二，戴维南定理实验。
在这个实验中，我们构建了一个包含多个电压源和电阻的复杂电路模型。
通过对电路中的不同电压源进行独立激励，我们记录了电流表的读数，并进行了数据分析。
实验结果显示，当单独激励某一个电压源时，电流表的读数与该电压源的激励有关，而与其他电压源的激励无关。
这符合戴维南定理的要求，即在一个多端口网络中，任意一个端口的电压或电流可以表示为其他端口电压或电流的线性组合。
通过实验验证，我们进一步加深了对戴维南定理的理解。
结论。
通过以上两个实验，我们验证了叠加定理和戴维南定理在电路分析中的有效性。
叠加定理适用于线性电路中的电流和电压分析，而戴维南定理适用于多端口网络的电压和电流分析。
这两个定理为电路分析提供了重要的理论基础，通过实验验证，我们更加深入地理解了它们的应用。
在今后的学习和工作中，我们将继续深入研究电路分析的理论和方法，不断提升自己的实验能力和理论水平，为电子电路领域的发展贡献自己的力量。
实验一 叠加原理和戴维宁定理
实验一 叠加原理和戴维宁定理一．实验目的1）通过实验加深对叠加原理和戴维宁定理的理解。
2）正确使用万用表、磁电式仪表及直流稳压电源。
二．实验原理及步骤 1．叠加原理在多个对立电源共同作用的线性电路中，任一支路的电流（或电压）等于各个电源单独作用时在该支路所产生的电流（或电压）的代数和。
图1本实验在直流电路单元板DS-C-28上进行，按图1接线，U 1=12V ，U 2=14V 。
（1）将S 1合向电源U 1一侧，S 2合向短路一侧，测量U 1单独作用时各支路的电流I 1′、I 2′、I 3′，将测量结果记录并记入表1中。
测量某一支路电流时，另外两个测量接口用线短接。
U 1 2 R 1 430Ω（2）S 1合向短路一侧，将S 2合向电源E 2一侧，测量I 1〞、I 2〞、I 3〞，并填入表1。
（3）同时将S 1、S 2合向电源一侧，测量I 1、I 2和I 3，并填入表1中。
2．戴维宁定理采用单元板DS-C-28按图2接线，使U 1=25V ，本实验选择C 、D 两端左侧作为有源二端网络。
图21）测量有源二端网络的伏安特性，改变外接电阻R L 的数值，使其分别为表2中的数值，测量通过R L 的电流和R L 两端电压，将测量结果填入表2中，R L =0时的电流为短路电流I SC 。
2）验证戴维宁定理①．用万用表测量有源二端网络C 、D 端口之间的开路电压U CDO 。
②．计算C 、D 端等效电阻SCCDOCDO I U R③．按图3构成戴维宁定理的等效电路，其中电压源的源电压U S 由直流稳压电源代替，调节直流稳压电源，使其输出电压等于U CDO ，即使U S ＝U CDO ；R O ＝R CDO ，用一电阻代替。
在C 、D 端接入负载电阻R L ，如图4，按表2中相同的电阻值，测取电流和电压，U 1R L填入表3中，将表2和表3中得数据进行比较，验证戴维宁定理。
三．实验设备1．直流电路单元板：DS －C －28，一块 2．直流电流表：DS-C-02，一块 3．万用表：MF500型，一块四．实验报告要求1．将叠加原理中实测的I 2与理论计算I 2进行比较，分析电流表内阻对误差的影响。
叠加原理和戴维南定理实验报告
叠加原理和戴维南定理实验报告叠加原理实验报告叠加原理是指使用多个简单、可控的脉冲来叠加构成复杂的电磁波，是现代电波形成的基本原理。
戴维南定理是叠加原理的重要推广，它指出叠加的幅度和相位的变化，随着参加叠加的信号数量的增加而发生变化，有助于理解不同波形的特性。
本次实验的目的是实验戴维南定理，使用电脉冲发生器的石英晶体管组成电路，电路中石英晶体管可以发出正弦波，当多个正弦波同时存在，便会构成叠加效应，由此得出相应波形，并观察相应的结果。
实验方法：本次实验主要采用计算机仿真程序，采用Matlab软件来进行仿真，用以研究叠加原理，并进行戴维南定理实验。
具体步骤如下：(1) 打开Matlab软件，点击“新建仿真”，点击左侧的“电脉冲发生器”，在此画布中设置正弦波的数量和相位。
(2) 设置正弦波的数量和相位后，单击“计算”按钮，得到结果，此时可以观察到叠加效果，得出叠加波形。
(3) 按照上述步骤，繁殖不同数量和相位的正弦波，得出叠加波形，实现叠加原理。
实验结果：参考图1：2个正弦波叠加的结果根据实验程序的结果可以看出，在模拟叠加2个正弦波的情况下，两个正弦波的峰值都保持不变，而叠加完之后的电子运动呈现出抖动的形状，而且两个正弦波的位相也在叠加之中发生变化，表明电子运动波形出现了变化。
这些变化正好符合戴维南定理所描述的规律，表明叠加原理在此实验中发挥了作用。
结论：从本实验结果可以看出，通过Matlab仿真，当两个正弦波的数量和相位发生变化时，叠加波形会发生相应的变化，这符合戴维南定理。
另外，我们也可以用这种方法来模拟一些复杂的电磁波形，以便更深入地了解电磁波形，以及在无线电通信技术中的应用。
实验二戴维南定理与叠加原理的验证
外特性等效
戴维南定理的验证
实验目的 实验要求 知识点 难点指导
2、等效电阻R0
对于已知的线性含源一端口网络，其入端等效电阻 R0可以 从原网络计算得出，也可以通过实验手段测出。 实验方法有以 下几种：
方法一：由戴维宁定理和诺顿定理可知：
R0
=
U OC ISC
因此，只要测出含源一端口的开路电压Uoc和短路电流Isc, R0
就可得出，这种方法最简便。但是，对于不允许将外部电路直
接短路的网络（例如有可能因短路电流过大而损坏网络内部的
器件时），不能采用此法。
戴维南定理的验证
实验目的 实验要求 知识点 难点指导
2、等效电阻R0
对于已知的线性含源一端口网络，其入端等效电阻 R0可以 从原网络计算得出，也可以通过实验手段测出。 实验方法有以 的 实验要求 知识点 难点指导
3、戴维宁等效电路
组成戴维宁等效电路如图2-5所示。测量其外特性 U= f( I )。将数据填在表2-3中
表2-3 戴维宁等效电路
RL（Ω） 0
100 200 300 500
700 800
∞
I（mA）
U（V）
戴维南定理的验证
注意事项
实验目的 实验要求 知识点 难点指导
戴维南定理的验证
实验原理说明
实验目的 实验要求 知识点 难点指导
1、戴维宁定理
任何一个线性含源一端口网络，对外部电路而言，总可以 用一个理想电压源和电阻相串联的有源支路来代替，如图 2-1所示。理想电压源的电压等于原网络端口的开路电压 Uoc，其电阻等于原网络中所有独立电源为零时入端等效 电阻Ro。
口处加一给定电压U，测得流入端口的电流I（如图2-2a所示），
实验一叠加定理和戴维南定理
实验一叠加定理和戴维南定理一、实验目的1.掌握叠加定理和戴维南定理的基本原理。
2.学会使用叠加定理和戴维南定理分析电路。
二、实验原理1.叠加定理：当线性电路中有多个独立电源同时作用时，其总电压和电流可以通过每个独立电源产生的电压和电流的叠加得到。
即，总电压等于每个独立电源产生的电压之和，总电流等于每个独立电源产生的电流之和。
2.戴维南定理：任何一个线性有源二端网络都可以等效为一个电压源和内阻串联的形式。
其中，电压源的电压等于网络两端点的开路电压，内阻等于网络断路电阻。
通过戴维南定理，我们可以将复杂的网络简化为一个简单的电压源，方便分析计算。
三、实验步骤1.搭建实验电路，包含多个独立电源和负载。
2.连接测量仪器，如万用表等，测量电路的总电压和总电流。
3.分别断开每个独立电源，测量每个独立电源产生的电压和电流。
4.根据叠加定理，计算总电压和总电流，验证是否与测量结果相符。
5.运用戴维南定理，将实验电路等效为一个电压源和内阻串联的形式。
6.断开负载，测量开路电压和断路电阻。
7.根据戴维南定理，计算等效电压源的电压和内阻，验证是否与测量结果相符。
四、实验结果与分析1.实验数据记录：独立电源产生的电流之和。
在此实验中，总电压为23V，总电流为9A，与测量结果相符。
3.根据戴维南定理，等效电压源的电压等于网络两端点的开路电压，内阻等于网络断路电阻。
在此实验中，开路电压为23V，断路电阻为6Ω（未提供具体计算过程）。
因此，等效电压源的电压为23V，内阻为6Ω。
五、结论总结与实验心得体会通过本次实验，我们掌握了叠加定理和戴维南定理的基本原理，学会了如何使用这两个定理来分析电路。
实验结果表明，叠加定理可以帮助我们分析多个独立电源同时作用时的总电压和电流，戴维南定理可以帮助我们将复杂的电路简化为一个简单的电压源和内阻串联的形式，方便我们进行电路分析和计算。
通过本次实验，我们更加深入地理解了线性电路的基本性质和电路设计的基本原理。
验证叠加定理和戴维宁定理实验报告
电路基础第三次实验报告一、实验题目验证叠加定理和戴维宁定理二、实验内容1.通过实验验证电路的叠加定理和戴维宁定理，加深对这两个定理的认识；2.学习线性有源二端网络的等效电路参数的测量方法.三、实验原理1.叠加定理的实验原理a. 叠加定理的实验原理图如下：根据叠加定理，理应有以下结论：I1=I1′−I1′′ I2=−I2′+I2′′ I3=I3′+I3′′u=u′+u′′b. 叠加定理的验证电路图如下：实验中，E1接+12V直流稳压电源；I s接电流源，调节电流源使稳压电流源输出电源为9mA.c. 实验内容如下：(1)分别在E1,I s共同作用和各自单独作用时测量I1,I2,I3的值和U BC,U BD的值；(2)理论计算I1,I2,I3的值和U BC,U BD的值；(3)对比测量值和理论值，验证电路的叠加定理；测量项目E1/V I s/mA I1/mA I2/mA I3/mA U AB/V U BC/V U BD/V E1单独作用12 0 7.94 0 7.94 3.98 0 7.83 理论计算12 0 7.947 0 7.947 4.053 0 7.947I s单独作用0 9 5.99 9.00 3.05 -3.11 9.22 3.11理论计算0 9 5.960 9.00 3.040 -3.040 9.000 3.040 E1,I s共同作用12 9 2.15 9.00 11.22 0.88 9.22 10.96 理论计算12 9 1.987 9.000 10.987 1.013 9.000 10.987E1单独作用时：ABD：由KVL可得：12=510I1′+1000I3′B节点：由KCL得：I1′=I3′代入解得：I1′=7.947mA I2′=0mA I3′=7.947mA由此：U BC =0V U BD =7.947VI s 单独作用时：ABD ：由KVL 可得：510I 1′′=1000I 3′′B 节点：由KCL 得： I 2′′=I 1′′+I 3′′I 2′′=9mA 代入解得：I 1′′=5.960mA I 2′′=9.000mA I 3′′=3.040mA 由此：U BC =9.000V U BD =3.040VE 1，I s 共同作用时：网孔电流法：i a =I 1 i b =I 2=9mA i a +i b =I 3(510+1000)i a −1000i b =12代入解得：I 1=1.987mA I 2=9.000mA I 3=10.987mA 由此：U BC =9.000V U BD =10.987V2.戴维宁定理的实验原理a. 戴维宁定理的实验原理图如下：b. 按照下图实验连接电阻c. (1)运用戴维宁定理计算出等效电路的U oc 和R o ，并通过U oc 和R o 的比值求出电流I sc . 计算过程如下： 将电压源看作连接：由Δ-Y 电阻等效后得R o =333.43Ω 回路电流法：(300+510+10)I a −10I b =12 (200+510+10)I b −10I a =−12得：I a =14.43mA I b =−16.47mAU oc =510I a +200I b =4.065V(2)用开路电压-短路电流法测定戴维宁等效电路的U oc ′和I sc ′，并通过U oc ′和I sc ′的比ab′，将(1)(2)结果填入表中；(3)假设R L L两端的电压U L和流过R L的电流I L；(4)将A、B两点用导线连接，此时电路图中内部小虚线框内的网络等效的阻值就是R o；(5)将直流稳压电源调置为表中所测得的U oc的电压值(推荐用电压表并联测量后得到更为准确的电压值)，并将该电压源接入E、F两点间，与电阻网络串联接入电路.此时实验图中外部大虚线框内的电路就是原理图中所示等效电路.(6)将直流电流表按实验电路图接入C、D两点间，并将电阻R L接入电路D、F两点间，测量有源二端网络的外特性(即测量R L两端电压U′和通过R L的电流I′)并记录.(7)将电压U′、电流I′，与(3)中得到的U和I相比较，分析是否能够验证戴维宁定理.实验数据记录见三中表。
叠加原理和戴维南定理实验报告
叠加原理和戴维南定理实验报告篇一：实验报告1：叠加原理和戴维南定理的验证实验报告叠加原理和戴维南定理的验证姓名班级学号叠加原理和戴维南定理的验证一．实验目的：1. 通过实验加深对基尔霍夫定律、叠加原理和戴维南定理的理解。
2. 学会用伏安法测量电阻。
3. 正确使用万用表、电磁式仪表及直流稳压电源。
二．实验原理：1.基尔霍夫定律：1）.电流定律（KCL）：在集中参数电路中，任何时刻，对任一节点，所有各支路电流的代数和恒等于零，即??=0。
流出节点的支路电流取正号，注入节点的支路电流取负号。
2）.电压定律（KVL）：在集中参数电路中，任何时刻，对任一回路内所有支路或原件电压的代数和恒等于零，在即??=0。
凡支路电压或原件电压的参考方向与回路绕行方向一致者为正量，反之取负号。
2.叠加原理在多个独立电源共同作用的线性电路中，任一支路的电流（或电压）等于各个电源独立作用时在该支路所产生的电流（或电压）的代数和。
3. 戴维南定理：任一线性有源二端网络对外电路的作用均可用一个等效电压源来代替，其等效电动势EO等于二端网络的开路电压UO，等效内阻RO等于该网络除源（恒压源短路、开流源开路）后的入端电阻。
实验仍采取用图2-3-1所示电路。
可把ac支路右边以外的电路（含R3支路）看成是以a与c为端钮的有源二端网络。
测得a、c两端的开路电压Uab即为该二端网络的等效电动势EO,内阻可通过以下几种方法测得。
（1）伏安法。
将有源二端网络中的电源除去，在两端钮上外加一已知电源E，测得电压U和电流I，则URO=（2）直接测量法。
将有源二端网络中的电压源除去，用万用表的欧姆档直接测量有源二端网络的电阻值即为RO。
本实验所用此法测量，图2中的开关S1合向右侧，开关S2断开，然后用万能表的欧姆挡侧a、c两端的电阻值即可。
（3）测开路电压和短路电流法。
测量有源二端网络的开路电压U0和短路电流IS。
则R0=U0/IS测试如图2-3-3所示，开关S打开时测得开路电压U0,闭合时测得短路电流IS。
实验一 叠加定理和戴维南定理
实验一叠加定理和戴维南定理一、实验目的1.通过实验方法验证叠加定理和戴维南定理。
2.通过实验加深对电位、电压与参考点之间关系的理解。
3.通过实验加深对电路参考方向的掌握和运用能力。
4.学会使用直流电流表和数字万用表。
二、实验原理1. 叠加定理是线性网络的重要定理。
在一个线性网络中，当有n 个独立电源共同作用时，在电路中任一部分产生的响应(电压或电流)等于各独立源单独作用时在该部分产生响应的代数和。
2. 戴维南定理是指一线性含源二端网络，对外电路来说等效为一个电压源与电阻串联，电压源的电压等于二端网络的开路电压，串联电阻为二端网络内部所有独立源为零时的输入端等效电阻。
3. 测量电路中电流的方法在电路插接板上有电流测试孔，在未接入电流测试线时，电路保持接通状态；当测量电流时，须将电流测试线与电流表相连，其红色接线夹与电流表的正极相连、黑色接线夹与电流表的负极相接，然后将插头插入待测电流电路的电流测试孔，此刻电流表即串接在该电路中，读完电流表数值后，将电流测试插头拔下，当电流测试插头被拔出之后，电流表即脱离该电路，其电流测试插座仍能保持电路处于接通状态。
三、实验内容根据提供的电阻参数，设计并选择合适的电压E1，E2 ，测量电路中的电流I1、I2、I3，与理论值比较。
四、实验装置实验装置如图1—1所示：图1―1：戴维南定理和叠加定理实验装置开关K1和K2手柄指向电压源，则相应在AB、CD端接入的电压源被接入电路；若开关K1和K2手柄指向短路线，则AB、CD 端被电路中的短路线短接。
开关K3和K4为单刀三位开关，开关手柄指向左侧ON的位置，则K3、K4处短路；开关手柄指向右侧R4或D1的位置，则K3、K4处接入R4和D1；开关手柄指向中间OFF的位置，则K3、K4处断开。
I1、I2、I3是电流测试孔，仅供电流测试用。
五、实验步骤（一）叠加定理开关K1、K2、K3、K4和K5手柄均置向左端。
接入稳压电源E1，E21. 电源E1，E2共同作用将开关K1，K2置向左端，将稳压电源E1和E2分别接在AB 端和CD端，用直流电流表（C75或C77）分别测出电流I1、I2、I3值并记录在表1中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
叠加原理和戴维南定理实验报告篇一：实验报告1：叠加原理和戴维南定理的验证实验报告叠加原理和戴维南定理的验证姓名班级学号叠加原理和戴维南定理的验证一．实验目的：1. 通过实验加深对基尔霍夫定律、叠加原理和戴维南定理的理解。
2. 学会用伏安法测量电阻。
3. 正确使用万用表、电磁式仪表及直流稳压电源。
二．实验原理： 1.基尔霍夫定律：1）.电流定律（KCL）：在集中参数电路中，任何时刻，对任一节点，所有各支路电流的代数和恒等于零，即 ??=0。
流出节点的支路电流取正号，注入节点的支路电流取负号。
2）.电压定律（KVL）：在集中参数电路中，任何时刻，对任一回路内所有支路或原件电压的代数和恒等于零，在即 ??=0。
凡支路电压或原件电压的参考方向与回路绕行方向一致者为正量，反之取负号。
2.叠加原理在多个独立电源共同作用的线性电路中，任一支路的电流（或电压）等于各个电源独立作用时在该支路所产生的电流（或电压）的代数和。
3. 戴维南定理：任一线性有源二端网络对外电路的作用均可用一个等效电压源来代替，其等效电动势EO等于二端网络的开路电压UO，等效内阻RO等于该网络除源（恒压源短路、开流源开路）后的入端电阻。
实验仍采取用图2-3-1所示电路。
可把ac支路右边以外的电路（含R3支路）看成是以a与c为端钮的有源二端网络。
测得a、c两端的开路电压Uab即为该二端网络的等效电动势EO,内阻可通过以下几种方法测得。
（1）伏安法。
将有源二端网络中的电源除去，在两端钮上外加一已知电源E，测得电压U和电流I，则URO=（2）直接测量法。
将有源二端网络中的电压源除去，用万用表的欧姆档直接测量有源二端网络的电阻值即为RO。
本实验所用此法测量，图2中的开关S1合向右侧，开关S2断开，然后用万能表的欧姆挡侧a、c 两端的电阻值即可。
（3）测开路电压和短路电流法。
测量有源二端网络的开路电压U0和短路电流IS。
则R0=U0/IS测试如图2-3-3所示，开关S打开时测得开路电压U0,闭合时测得短路电流IS。
这种方法仅适用于等效电阻较大而短路电流不大（电源电流的额定值不超过）的情况U0（4）两次电压法。
先测量有源二端网的开路电压U0，再在两端纽间接入一个已知电阻RL，测量电阻RL两端的电压UL，则：R0=(U0/UL-1)RL按图2-3-4所示的电路，开关S打开时，测得开路电压U0，S闭合时，三．实验仪器和设备1.电工技术实验装置2.万能多用表四．实验内容： 1.叠加原理分别求出US1,US2单独作用时各个支路电流与电压，再求US1,US2同时作用时的电流电压，验证叠加原理。
开关打向电阻开关打向二极管由表可验证电流的叠加原理。
2.戴维南定理：（1）测的开路电压，将左侧开关合向左侧，右侧开关合向右侧，测的Uab（2用伏安法测的等效电阻，左侧开关合向短路侧，右侧开关合向接通电源，测的U和I，计算R0(3)用二次电压法测等效电阻。
取一个已知电阻，通过测的开路电压和篇二：叠加原理和戴维南定理实验二、叠加原理和戴维南定理实验预习：一、实验目的1、牢固掌握叠加原理的基本概念，进一步验证叠加原理的正确性。
2、验证戴维南定理。
3、掌握测量等效电动势与等效内阻的方法。
二、实验原理叠加原理：在线性电路中，有多个电源同时作用时，在电路的任何部分所产生的电流或电压，等于这些电源分别单独作用时在该部分产生的电流或电压的代数和。
为了验证叠加原理，可就图1-2-1的线路来研究。
当E1和E2同时作用时，在某一支路中所产生的电流I，应为E1单独作用在该支路中所产生的电流I?和E2单独作用在该支路中所产生的电流I?之和，即I= I?+ I?。
实验中可将电流表串接到所研究的支路中分别测得在E1和E2单独作用时，及它们共同作用时的电流和电压加以验证。
图1-2-1 叠加原理图(a) (b)图1-2-2 戴维南定理图戴维南定理：一个有源的二端网络就其外部性能来说，可以用一个等效电压源来代替，该电压源的电动势E等于网络的开路电压UOC；该电压源的内阻等于网络的入端电阻（内电阻）Ri 。
图1-2-2的实验电路，现研究其中的一条支路（如RL支路）。
那么可以把这条支路以外的虚线部分看作是一个有源二端网络，再把这个有源网络变换成等效电动势和内阻Ri串联的等效电路。
三、预习要求与计算仿真1、本次实验涉及到以下仪器：直流稳压电源、直流电压表、直流毫安表，电流插头、插座。
关于这些设备的使用说明，详见附录，在正式实验前应予以预习。
2、根据图1-2-3、1-2-4中的电路参数，计算出待测量的电流、电压值，记入表中，以便与实验测量的数据比较，并帮助正确选定测量仪表的量程。
3、利用PSPICE仿真软件，根据图1-2-3、1-2-4设计仿真电路，并试运行。
（PSPICE 仿真软件的使用方法详见附录）四、注意事项1、测量各支路的电流、电压时，应注意仪表的极性以及数据表格中“+、-”号的记录。
2、电源不作用时，不可将稳压源直接短接。
3、用万用表直接测内阻时，网络内的独立电源必须先置零，以免损坏万用表，其次，欧姆表必须经调零后再进行测量。
4、改接线路时，要关掉电源。
五、思考题1. 叠加原理中E1、E2分别单独作用，在实验中应如何操作？2. 各电阻所消耗的功率能否用叠加原理计算得出？为什么？试用具体数据分析说明。
3. 在求戴维南等效电路时，作短路实验，测ISC的条件是什么？在本实验中可否直接作负载短路实验？实验内容：一、实验线路实验线路如图1-2-3、1-2-4所示。
ADE1IAIB2L图1-2-3叠加原理实验电路图 1-2-4戴维南定理实验电路C二、实验设备三、实验步骤 1、叠加原理实验实验前，先将两路直流稳压电源接入电路，令E1=12V，E2=6V。
按图1-2-3接线，并将开关S1、S2投向短路一侧。
（开关S1和S2分别控制E1、E2两电源的工作状况，当开关投向短侧时说明该电源不作用于电路。
）1）接通E1=12V电源，S2投短路侧（E1单独作用），测量此时各支路电流，测量结果填入表1-2-1中。
2）接通E2=6V电源，S1投短路侧（E2单独作用），测量此时各支路电流，测量结果填入表1-2-1中。
3）接通E1=12V电源，E2=6V电源（E1和E2共同作用），测量此时各支路电流，测量结果填入表1-2-1中。
2、戴维南定理实验按图1-2-4接线，将一路直流稳压电源接入电路，令U保持12V。
1）测网络的开路电压UOC 。
将RL断开，用电压表测有源二端网络开路电压UOC ，（A、B两点间电压），即得等效电压源的等效电动势ES。
记入表1-2-2中。
2）测网络的短路电流ISC 。
将RL断开，并将A、B两点间用一根短路导线相连，用电流表测有源二端网络短路电流ISC，（A-mA-B支路的电流），即得等效电流源的等效电流IS 。
记入表1-2-2中。
3）测有源二端网络入端电阻Ri 。
三种方法测量，结果记入表1-2-2中。
a) 先将电压源及负载RL从电路中断开，并将原电压端所接的两点用一根短路导线相连。
用万用表测出A、B两点间的电阻RAB（RAB=Ri）。
b) 测有源二端网络开路电压UOC和有源二端网络短路电流ISC ，算出入端电阻Ri 。
（Ri= UOC / ISC）c) 先断开RL ，测网络的开路电压UOC 。
再将RL接上，用电压表测负载RL的两端电压UAB ，调节RL，使UAB =（1/2）? UOC ，则此时Ri = RL。
（为什么？） 4）A、B间接RL（任意值），测RL两端电压和流过RL上的电流，记入表1-2-3中。
四、表格与数据表1-2-1五、实验报告1、完成数据表格中的计算，进行必要的误差分析。
2、根据实验数据验证线性电路的叠加性与齐次性，验证戴维南定理的正确性。
3、说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点，考虑是否有其它测量方法。
4、心得体会及其它。
注：1、如下图所示，实验时可能会出现的类似电路。
图1-2-5 叠加原理实验电路图1-2-6 戴维南定理实验电路篇三：实验4_叠加原理与戴维南定理的验证实验四叠加原理与戴维南定理的验证一、实验目的1、验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
2、验证戴维南定理的正确性3、掌握测量有源二端网络等效参数的一般方法二、原理说明1、叠加原理：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其它各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
2、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势ES等于这个有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流视为开路）时的等效电阻。
U0C和R0称为有源二端网络的等效参数。
3、有源二端网络等效参数的测量方法（1）开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U0C，然后将其输出端短路，用电流表测其短路电流ISC，则内阻为R0=UOC/ISC（2）伏安法用电压表、电流表测出有源二端网络的外特性如图A所示。
根据外特性曲线求出斜率tgΦ，则内阻RO=tgΦ=△U/△I=UOC/ISC图A 图B用伏安法，主要是测量开路电压及电流为额定值IN时的输出端电压值UN，则内阻为RO=UOC-UN/IN若二端网络的内阻值很低短路电流很大时，则不宜测短路电流。
（3）半电压法如图B所示，当负载电压为被测网络开路电压一半时，负载电阻（负载电阻由万用表测量），即为被测有源二端网络的等效内阻值。
（4）零示法在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图C所示。
图C零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数为“0”，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
图D三、实验设备1、RXDI-1A电路原理实验箱 1台2、万用表 1台四、实验内容及步骤（一）叠加原理：实验电路如图E所示。
1、按图E电路接线，取U1=12V，U2为可调直流稳压电源，调至 U2=+6V。
图E2、3、令U1单独作用时（使BC短接），且直流数字电压表和毫安表测量各支路电流及各电阻元件4、两端电压，将数据记入表格中。
