水设计说明书
建筑给排水设计说明
建筑给排水设计说明(共17页) -本页仅作为预览文档封面，使用时请删除本页-建筑给排水课程设计学院：土木工程学院（系）专业：建筑环境与能源应用工程学生姓名：邹凡方学号： 27指导教师：张宇坤评阅教师：张宇坤完成日期：大连民族大学目录1 设计任务书.............................................. 错误!未定义书签。
设计资料.............................................. 错误!未定义书签。
设计内容.............................................. 错误!未定义书签。
设计步骤.............................................. 错误!未定义书签。
2 设计说明书.............................................. 错误!未定义书签。
设计依据.............................................. 错误!未定义书签。
设计过程说明.......................................... 错误!未定义书签。
3 设计计算书.............................................. 错误!未定义书签。
给水系统计算........................................ 错误!未定义书签。
设计参数.......................................... 错误!未定义书签。
住宅用水定额...................................... 错误!未定义书签。
设计秒流量公式.................................... 错误!未定义书签。
给排水设计说明书
前言1、该设计为长春市鸿运星城小区[1号]商住楼给排水设计，住宅类型：类；楼房层数：五层。
2、该方案为室内给排水设计方案，满足室内用水和室内的排水。
3、给水管道地上部分采用PPR塑料管，地下部分采用镀锌钢管。
其布置要求是：满足最佳水力条件；便于维护管理；保护管道不受损伤；满足经济、美观的要求。
4、排水管道地上部分采用PVC塑料管，地下部分采用铸铁管。
其布置要求是：形成最优水力条件；便于维护管理；保证使用安全；经济美观要求；无特殊要求的排水系统，在力求短直配管基础上应尽量将管道设置于不明显墙、梁、柱间交角处；管道穿过墙基础时，必须预留孔洞，预留孔洞位置尺寸应按规范要求实施，并在必要时设套管防护。
5、本建筑以城市给水管网为水源,给水管接自南侧道路,污水需经化粪池处理后排放至北侧道路污水管道。
6、关键词：住宅给水排水设计目录第1章概述 (3)1.1 设计任务 (3)1.2 原始资料 (3)第2章建筑内部给水系统 (4)2.1 给水方式的选择 (4)2.2 给水管道的布置及管材的选取 (5)2.3 给水系统的计算 (5)第3章建筑内部排水系统 (9)3.1 排水系统的选择 (9)3.2 排水管道的布置及管材的选取 (9)3.3 排水系统的计算 (11)附录一、给水管路系统图 (13)二、给水管路水力计算表 (14)三、排水管路系统图 (18)四、排水管路水力计算表 (19)主要参考文献 (22)第一章概述1.1 设计任务设计题目：长春鸿运星城小区室内给水排水设计设计内容及要求1、设计方案方案力求：适用、安全、可靠、经济。
2、图纸要求一层平面图、标准层平面图、给水系统图、排水系统图各1张。
图纸尺寸为标准二号图或标准二号图一次加长。
图纸标注：相应的管道尺寸、标高、坡度、定位尺寸、引用的图集号等。
设计说明：如流量、水压、管材、阀门、防腐、图例、施工要求等。
3、设计计算书用统一的16开专用纸书写。
包括：设计题目、目录、设计原始资料、方案确定、绘制草图、流量计算、水力计算等。
(完整)建筑给排水课程设计说明书
一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。
75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。
压力为0。
35MPa。
园区室外排水管为DN400 。
2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。
2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。
3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。
三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。
0—3.5.取最高日生活用水定额170，小时变化系数为3。
0。
（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。
96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。
建筑给水排水设计计算说明书
建筑给水排水设计计算说明书目录L设计任务及设计资料1.1任务 (1)1.2条件 (1)2.设计过程说明2.1给水工程 (1)3 .设计计算3.1 室内给水系统的计算3.1.1 相关参数的确定 3・1.2最高日用水量Qd ........3∙1∙3最大时用水量Qh 及平均时用水量Qp 3∙L4进行水力计算3-1.5水表选择及水表水头损失的计算 3∙1∙6给水引入管的设计流量确定 ......3.3消防系统的计算3.L7住宅给水最不利点水头损失计算 10 3.L8商场给水最不利点水头损失计算 11 3.1.9管材、附件及水表的选择总说明 11 附：给水系统原理图；给水系统计算表12 3.2室内污废排水系统的计算24 3.2.1排水系统方案选择及布置 24 322卫生器具排水当量263.2.3管道水力计算 ..... . (27)324排水管水力计算 27 325化粪池设计28 附：污废排水系统原理图；污废排水系统计算表30 40331相关参数的确定 3.3.2 消火栓保护半径的计算 ....................................... 41 3.3.3 水枪喷嘴所需水压Hq 计算3.3.4 水龙带水头损失hd .................................................................................... 42 3.3.5 消火栓口所处需水压Hxh .......................................................................... 43 3.3.6 水力计算 .................................................. 43 3.3.7 校核 ....3・3.8.灭火器的计算 ............................................... 45 3.3.9 水泵接合器 ................................................. 46 附：消防系统原理图；消防系统计算表 ........................... 47 3∙4雨水系统的计算 ............................... 49 3.4.1 雨水排水方式选择 ........................................... 49 3.4.2 雨水管道的布置 ............................................. 50 3.4.3 每根立管汇流面积 . (52),径 (53)3.4.5 溢流口的计算 ............................................... 55 附：雨水排水系统计算表 . (57)4•结论 ........................................... 56 5.心得体会4042♦♦♦♦♦♦♦♦4558L设计任务及设计资料1.1任务1.根据要求完成一栋商住两用建筑给排水工程初步设计。
给排水方案设计说明书
给排水方案设计说明书建筑专业提供的设计图及相关专业提供的设计方案。
2．给水设计：1）设计范畴；基地内给排水及消防。
酒店和公寓分别设置各自的给排水及消防系统。
2）水源情形简述；水源取自都市自来水管网。
从基汾阳路和襄阳路市政给水管网上各引入一根给水管进入基地。
在基地内形成环网供生活、消防用水，并分别接给水管进地下二层的酒店生活水池和公寓的生活水池。
地下室用水由市政管网直截了当供给。
生活给水引入管上分别设置水表计量。
3）用水量统计：注：未计循环水补水量4）给水系统：地下车库冲洗水利用市政中水给水管压力直截了当供给，其余用水经加压后供给。
酒店和公寓分别设置生活用水水池、生活加压水泵和高位屋顶水箱。
地下二层生活水池贮水池容积按各自的最高日用水量30%计。
高位屋顶水箱分别按各自供水区域最高日用水量的20%计。
酒店和酒店式公寓生活用水由加压水泵从贮水池中抽水加压到屋顶水箱，由水箱出水供各用水点用水，系统分区供水。
洗衣房用水对市政水进行软化处理后使用。
所有贮水池（箱）均设置水池水质处理仪。
酒店生活用水水质处理采纳的处理流程为：市政进水→砂过滤器→碳过滤器→生活水箱→变频水泵→紫外线消毒装置→各用水分区。
5）消防系统：水源：室外市政给水环管上引入二根给水管，进入地下层酒店和公寓的各自消防水池。
消防水池的容量按室内消防用水量考虑，即消火栓3小时、喷淋1小时。
消火栓给水系统设计水量：室内消火栓消防用水量：酒店：40L/s公寓：30L/s室外消火栓用水量：30L/s 室内消火栓系统采纳临时高压供水方式，消防水箱设置在屋顶。
在地下层设置消防水池和消防水泵房。
消火栓消防系统竖向分区，由减压阀进行减压分区。
消火栓栓口压力大于0.5Mpa，设置减压孔板减压。
室外消防管在基地内成环布置，设室外消火栓。
自动喷水灭火系统：按中危险II级考虑，喷水强度为8 1/min·m2，作用面积：160 m2，设计流量：约35 l/s。

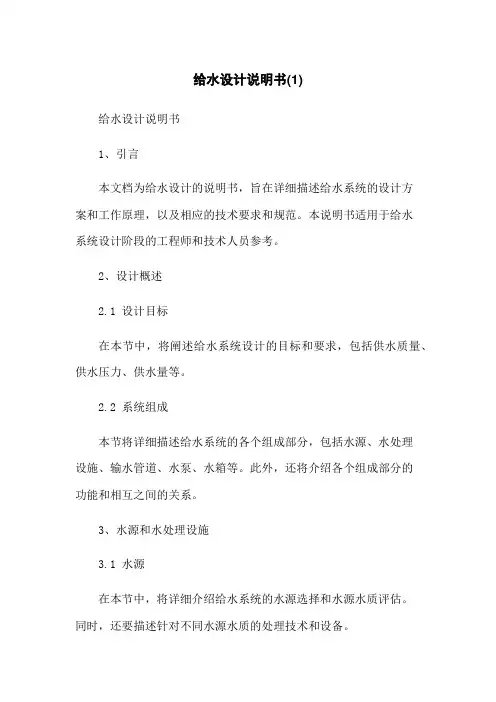

给水设计说明书(1)
给水设计说明书(1)给水设计说明书1、引言本文档为给水设计的说明书，旨在详细描述给水系统的设计方案和工作原理，以及相应的技术要求和规范。
本说明书适用于给水系统设计阶段的工程师和技术人员参考。
2、设计概述2.1 设计目标在本节中，将阐述给水系统设计的目标和要求，包括供水质量、供水压力、供水量等。
2.2 系统组成本节将详细描述给水系统的各个组成部分，包括水源、水处理设施、输水管道、水泵、水箱等。
此外，还将介绍各个组成部分的功能和相互之间的关系。
3、水源和水处理设施3.1 水源在本节中，将详细介绍给水系统的水源选择和水源水质评估。
同时，还要描述针对不同水源水质的处理技术和设备。
3.2 水处理设施本节将描述水处理设施的设计原理和具体技术要求。
其中涉及到的设施包括沉淀池、过滤设备、消毒设备等。
4、输水管道4.1 材料选择在本节中，将详细介绍输水管道的材料选择和配管原则。
包括管道材料的种类、优缺点以及适用范围。
4.2 设计原则本节将描述输水管道的设计原则和布置方式。
包括管道直径的确定、管道的坡度设计、支管布置等。
5、水泵及其控制5.1 水泵选型在本节中，将详细介绍水泵的选型原则和计算方法。
包括流量计算、扬程计算以及水泵的优选和匹配。
5.2 水泵安装本节将描述水泵的安装位置、基础设计以及管道的连接方式。
同时还要涉及到水泵的维护和保养要点。
5.3 控制系统在本节中，将详细介绍给水系统的控制系统，包括自动控制和手动控制两种方式。
同时还要描述各个控制元件的作用和配合情况。
6、水箱设计6.1 水箱容量在本节中，将详细介绍水箱容量的确定方法和考虑因素。
6.2 水箱安装本节将描述水箱的安装位置、基础设计以及与输水管道的连接方式。
同时还要涉及到水箱的维护和保养要点。
7、技术要求和规范本节将给水系统设计过程中需要遵循的技术要求和规范。
包括相关的国家标准和行业规范。
8、附件本文档涉及的附件包括给水系统的设计图纸、工程量清单和相关技术资料。
给水工程课程设计说明书
给水工程课程设计说明书一、引言该文档为给水工程课程设计的说明书，旨在提供给水工程课程设计的详细指导和规范。
本设计说明书包括需求分析、设计目标、设计内容、设计方案、设计实施、验收标准等主要内容。
二、需求分析1.项目背景描述给水工程的背景信息，包括设计的具体背景、目标和意义等。
2.用户需求分析用户对给水工程的需求，包括供水量、质量、供水形式等方面的要求。
三、设计目标1.总体目标确定本设计的总体目标，包括满足用户需求、提高供水效率、降低供水成本等方面的目标。
2.具体目标根据用户需求和总体目标，确定本设计的具体目标，如供水管网布置合理、水源保护有效、供水压力稳定等。
四、设计内容1.水源选择根据用户需求和实际情况，选择适合的水源，并进行详细的水源调查和评估。
2.供水管网设计设计供水管网的布置方案，包括主管线路、分支管线、阀门、消防设备等的规划和设计。
3.水处理设施设计水处理设施，包括净水设备、消毒设备、水质监测设备等的选择和配置。
4.水泵站设计设计供水系统的水泵站，包括泵选型、泵站布置、自动控制系统等方面的设计。
五、设计方案1.概述对设计方案进行总体概述，包括整体布局、主要设备配置等。
2.水源选择方案详细描述水源选择的方案，包括水源的选择依据、水源的调查与评估结果等信息。
3.供水管网设计方案详细描述供水管网设计的方案，包括管网布置方案、阀门设置方案、消防设备配置方案等。
4.水处理设施设计方案详细描述水处理设施设计的方案，包括净水设备选择方案、消毒设备配置方案等。
5.水泵站设计方案详细描述水泵站设计的方案，包括泵选型方案、泵站布置方案、自动控制系统方案等。
六、设计实施1.实施步骤描述设计的实施步骤，包括前期准备、设计细化、设备采购、施工实施等。
2.建设规范根据相关的建设规范，对设计实施进行规范和指导。
七、验收标准1.设计验收描述设计的验收标准，包括工程质量、设计要求等方面的验收指标。
2.工程验收描述工程实施的验收标准，包括工程质量、设计要求等方面的验收指标。
给排水课程设计说明书
给排水课程设计说明书(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章设计任务及资料 (1)设计任务 (1)设计资料 (1)第二章设计过程说明 (2)室内给水工程 (2)给水方式选择 (2)水系统分区.................................. 错误!未定义书签。
给水系统的组成 (2)室内排水工程 (2)管道的平面布置及管材............................ 错误!未定义书签。
第三章设计计算 (3)室内给水系统的计算 (4)给水用水定额及时变化系数 (4)最高日用水量 (4)最高日最大时用水量 (4)设计秒流量按公式 (4)室内所需压力 (5)排水系统的计算 (8)排水设计秒流量 (9)横管水力计算 (9)立管水力计算 (9)化粪池计算 (11)参考文献 (19)致谢 (20)第一章设计任务及资料设计任务根据市建委有关部门批准的设计任务书，拟在某区新建一居住小区。
要求设计一幢6层住宅建筑的给水排水工程，具体内容包括：室内给水系统设计计算，排水系统设计计算以及消防水系统设计计算。
设计资料建筑设计资料：该建筑总占地面积㎡，总建筑面积㎡，建筑总高度。
建筑地下层为车库、一至六层为住宅。
该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。
所提供的设计资料为：（1）建筑设计图纸（包括消防水系统图，一至六层给水排水图）。
（2）市政给水排水资料：建筑给水管网从该建筑西侧引入，排水管网从建筑东侧引出。
城市给水干管可作为该建筑的水源，城市给水管网管径DN400mm，管顶埋深，城市可靠供水压力320Kpa；城市排水管网管径DN200mm，管底埋深。
第二章设计过程说明室内给水工程给水方式选择因为城市可靠供水压力是320Kpa，而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。
给水系统的组成整个给水系统应包括引入管、水表井、给水管网和附件。
矿泉水包装结构设计说明书
矿泉水包装构造设计说明书1.产品特性介绍1.1矿泉水包装的市场调查在工业兴旺的国家里，矿泉水等纯洁的饮用水在一些国家的消耗量增长很快。
例如，法国平均每人每年消费矿泉水５２Ｌ，联邦德国每人每年消费量为２１Ｌ，美国及英国也在迅速增长。
矿泉水除了供人们饮用之外，还用来配制具有特殊风味的威士忌等酒类。
矿泉水的包装要求不受包装材料和外界侵人气味的污染，也不能有损于其固有的香味。
同时，包装容器的本钱低廉，能适应群众化消费的需求。
除了采用包装玻璃瓶包装以外，近年来陆续采用聚氧乙烯瓶和高密度聚乙烯容器〔每桶５ｋｇ—１０ｋｇ〕包装，以及塑料瓶小包装〔２５０ｇ—３５０ｇ〕，军队那么采用塑料袋小包装。
1.2装物介绍″矿泉水″的广泛含义，已经不仅是天然的泉水，也包括供人们饮用的各种净化的水，例如蒸馏水、纯化水和去离子水等。
矿泉水根据产地的不同，带有不同的滋味和对人体有益的微量元素。
矿泉水有分天然矿泉水和人工矿泉水之分. 通常我们所说的矿泉水是指天然矿泉水, 它一般都是地壳岩层中取出来的地下水,通过溶解所经过的或停留的岩石中所含的化学元素,是水体中含有了所处岩层特有的一些元素,也就是对人体有宜的微量元素, 如：锌、偏硅酸、锶、硼、溴、碘、锂、硒等等, 这些元素在恰当的围对人体是有非常的好处的,如锌众所周知是人体海马回(海马回位于人脑控制学习和记忆活动的中枢，主要负责形成和储存长期记忆的重要微量元素，与记忆和智力有关;碘可以用来合成甲状腺素,减少智力障碍, 有助于消除紧、帮助睡眠; 硒是甲状腺激素合成和代过程中的必需元素. 必需微量元素虽然在体含量很少，但它们在生命过程中的作用不可低估。
总之没有这些必需的微量元素，酶的活性就会降低或完全丧失，激素、蛋白质、维生素的合成和代也就会发生障碍，人类生命过程就难以继续进展。
因此，儿童的许多疾病与元素有关，缺少了或过多了都有可能导致疾病。
长喝矿泉水可以有效的吸收这些微量元素, 提高身体素质. 国家对天然矿泉水有严格的标准和监视, 各家天然矿泉水生产厂家都必须到达标准后才准予上市(需要说明的是大多数检测不合格是由于在具体生产中微生物不合格), 所以通常长期饮用矿泉水是对人体非常有帮助的。
给水设计参考说明书
给水处理厂设计第一部分设计说明书1、设计原始资料1.1 设计水量设计水厂总供水量：10万吨/天，已建水厂供水规模：5万吨/天，新建水厂供水规模：5万吨/天。
1.2 给水水源设计水厂以南河为供水水源，新增水量以鲤鱼塘水库为水源。
根据重庆市开县水利局提供的资料显示，南河全长91Km，最枯流量2.19m3/s，洪峰流量达4272 m3/s，流域面积1117.2Km2，多年平均年径流总量6.6亿m3，根据重庆市开县疾病预防控制中心对石龙船水厂取水口所作的原水水质分析显示，以Ⅲ类水域水质标准评价：开县水环境全年不考虑大肠菌群时，南河干流开县县城段水质较好；在考虑大肠菌群时，南河干流开县县城段属轻度污染。
因此，南河干流开县县城段的水质较好，水量充沛，是较理想的取水水源。
1.3 水源水质资料⑴浑浊度：最高浑浊度4000NTU，含砂量26Kg/m3⑵碱度：＞5mg/L⑶总硬度：月平均最高4.0meq/L，月平均最低1.8meq/L⑷ pH值：6.9～7.6⑸色度：5⑹大肠菌群指数：38000个/L，细菌总数：12000个/L⑺水温：月平均最高27.7℃，月平均最低6.9℃⑻嗅和味：微量⑼铁：1mg/L1.4 净化水质要求生活用水：达到国家生活饮用水水质标准（GB5749-85）无地下水生产用水：无特殊要求1.5 净水厂地形图比例尺1：5001.6 地质资料水厂地质为：砂质粘土，抗压强度1.5 Kg/cm2以上，无地下水。
1.7 建筑材料供应情况各种建筑材料均可供应。
1.8 混凝剂Al2(SO4)318H2O，纯度50%，最大投加量40 mg/L。
1.9 消毒剂采用液氯，最大加氯量0.5～2.0 mg/L。
1.10 气象资料最冷月平均气温 5.7℃最热月平均气温 34.8℃极端温度：最高39.5℃，最低-3.0℃风向：见地形图中风玫瑰图2、工艺流程的确定2.1 常规工艺流程水厂是给水处理中的主要部分，其任务是通过必要的处理方法，去除水中的悬浮物质，胶体物质，细菌及其它有害成分及杂质，使之符合生活饮用或工业使用所要求的水质。
给排水设计说明书
第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容，通过技术经济分析，选择技术可行、经济合理的最佳方案。
根据输配水管网布置的原则，选择管网控制点，进行平差和水力计算，确定输配水干管的直径、走向，并布置沿线的主要附件；绘制管道平面图和纵断面图。
排水管网设计根据确定的设计方案，在适当比例的总体布置图上划分排水流域，布置管道系统；根据设计人口数污水量标准，计算污水设计流量；进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度；确定污水管道在道路横断面上的位置；绘制管道平面图和纵断面图。
1.1设计原始资料（1）城区平面图1X（电子版）（2）城区及人口情况：该城区为XX省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。
淋浴人数高温车间按85%计，一般车间按70%计。
（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2（6）水文资料①河流历史最高洪水位为98.4m，97%保证率的枯水位为86.5m；常水位为92.3m。
给排水设计说明书
给排水设计说明书给排水设计说明书1.项目概述本文档是对给排水系统设计方案的详细说明，包括设计目标、设计范围和设计要求等内容。
2.设计目标2.1 来水压力和流量要求在设计水系统时，需要满足建筑物内所有出水点的合理供水需求，根据建筑物类型和使用人数确定来水压力和流量要求。
2.2 污水排放要求污水排放要满足相关法律法规的要求，并考虑到建筑物内各种排水设施的使用情况，合理布置排污管道，并采取相应的污水处理措施。
2.3 防水要求设计考虑建筑内外防水问题，确保其密封性和防水性能，防止地下室、地下管道等处出现渗漏和漏水现象。
3.设计范围3.1 给水系统设计①基本水源供应设计设计确定建筑物的水源供应类型，如自来水、地下水或其他水资源，并预测未来的供水需求。
②建筑内给水管道设计根据建筑物类型和用途，设计合理的给水管道布局，确定管道的材料、直径和斜度，并对管道进行合理支撑和固定，确保供水稳定。
③出水设备和阀门选择根据建筑物内需要的出水设备，选择合适的水龙头、浴缸、洗手盆等，并合理安装和布置相应的阀门，以保证供水安全性和节水。
3.2 排水系统设计①建筑物内污水排放管道设计设计合理的污水排放管道布局，根据各种排水设备的使用情况，确定管道的材料、直径和斜度，并确保排水畅通。
②降雨排水系统设计根据降雨量和建筑物类型，设计合理的降雨排水系统，包括屋顶排水、地面排水和雨水收集利用等。
③排水设备选择根据建筑物类型和使用需求，选择合适的排水设备和管道附件，并确保其符合相关标准和规范的要求。
4.设计要求4.1 设计标准和规范根据国家相关标准和规范，进行设计，并确保设计方案符合当地法律法规的要求。
4.2 管道和设备的规格根据设计要求和建筑物类型，确定管道和设备的规格，并确保其质量符合相关标准。
4.3 安全性和可靠性要求设计要考虑给排水系统的安全性和可靠性，确保其在使用过程中的稳定性和耐久性。
4.4 节能与环保要求在设计过程中，考虑节能和环保要求，合理利用新能源和节水技术，降低系统能耗和对环境的影响。
建筑给排水设计说明书
第一章设计说明1.1给水系统设计说明（1）给水系统选择根据设计资料，已知室外给水管网常年可保证的工作水压为250KPa，所以1-3层采用直接供水方式。
（2）给水系统的布置给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式，前者单向供水，供水安全可靠性差，但节省管材，造价低；后者管道相互连通，双向供水，安全可靠，但管线长，造价高。
一般建筑内给水管网宜采用枝状布置。
按水平干管的敷设位置又可分为上行下给、下行上给和中分式三种形式。
干管设在顶层天花板下、吊顶内或技术夹层中，由上向下供水的为上行下给式，适用于设置高位水箱的居住与公共建筑和地下管线较多的工业厂房；干管埋地、设在底层或地下室中，由下向上供水的为下行上给式，适用于利用室外给水管网水压直接供水的工业与民用建筑；水平干管设在中间技术层内或中间某层吊顶内，由中间向上、下2个方向供水的为中分式，适用于屋顶用作露天茶座、舞厅或设有中间技术层的高层建筑。
该设计系统按供水可靠程度采用枝状网，按水平干管的敷设位置采用下行上给式。
（3）给水管道的布置给水管道采用PP-R管，热熔连接。
管道的布置与建筑物的性质、结构情况、用水要求、配水点和室外给水管道的位置以及给水系统的给水方式有关。
1.2排水系统设计说明（1）排水系统本设计为室内排水系统，根据规范，粪便污水不能直接排放，需经过化粪池处理之后才能排入市政下水道。
采用室内污、废水合流排水系统。
（2）排水设备组成卫生器具：大便器，小便器，地漏，拖布池，洗手盆。
（3）排水管道布置建筑内部排水系统直接影响着人们的日常生活和生产，为创造一个良好的生活和生产环境，建筑内部排水管道布置和敷设时应遵循以下原则。
1．排水畅通，水力条件好；2．使用安全可靠，不影响室内环境卫生；3．总管线短、工程造价低；4．占地面积小；5．施工安装、维护管理方便；6．美观。
（4）排水横支管布置与敷设1.排水横支管不宜太长，尽量少转弯，1根支管连接的卫生器具不宜太多。
给水毕业设计说明书
给水毕业设计说明书给水毕业设计说明书一、引言给水系统是城市基础设施中至关重要的一部分，它直接关系到人们的生活用水和工业生产的需求。
为了满足日益增长的用水需求和提高供水质量，我将在我的毕业设计中致力于设计一套高效可靠的给水系统。
二、问题陈述目前，我所在的城市面临着以下几个主要的给水问题：1. 供水压力不稳定：由于城市用水需求的增加和老旧管网的问题，供水压力经常出现波动，给居民的生活带来了不便。
2. 水质问题：尽管城市的自来水经过处理，但仍然存在水质问题，如水垢、异味和微生物污染等。
3. 漏水问题：由于管网老化和施工质量问题，漏水现象经常发生，造成了水资源的浪费和环境的破坏。
三、解决方案为了解决上述问题，我将采取以下措施：1. 系统优化：通过对现有给水系统进行综合分析，确定关键问题的原因，并提出相应的改进措施。
例如，可以优化供水管道的布局，增加支线，提高供水压力的稳定性。
2. 水质改进：引入先进的水处理技术，如活性炭过滤、超滤和紫外线消毒等，以提高自来水的质量。
此外，还可以加强对水源的保护，减少水源污染的可能性。
3. 管网更新：对老旧的管网进行更新和维修，以减少漏水问题。
同时，采用先进的材料和施工工艺，提高管网的耐用性和密封性。
四、设计方案基于上述解决方案，我将设计一套完整的给水系统，包括以下几个部分：1. 水源：选择可靠的水源，如深层地下水或水库，并进行必要的水质处理。
2. 水处理设备：引入先进的水处理设备，如活性炭过滤器、超滤器和紫外线消毒器等，以提高水质。
3. 供水管道：设计合理的供水管道布局，确保供水压力稳定，并增加支线以满足不同区域的用水需求。
4. 管网维护：定期检查和维护管网，及时修复漏水问题，减少水资源的浪费。
五、实施计划为了顺利实施我的毕业设计，我将按照以下计划进行：1. 调研和分析：对现有给水系统进行调研和分析，确定关键问题和改进方向。
2. 设计和模拟：根据调研结果，设计给水系统的各个部分，并进行模拟和优化。
给排水设计说明书
前言高层建筑在国内的使用情况目前由于土地资源的节约问题，高层建筑的应用越来越广泛，发展高层建筑对我国的土地资源紧缺是一种可行的解决办法，而高层建筑能否广泛使用，就在于它的舒适性、安全性能否得到大众的认同。
本次设计为青云大厦建筑给水排水设计，设计内容包括给水系统设计、排水系统设计、雨水系统设计、消火栓系统设计、自动喷水灭火系统设计。
由于该建筑高度90.0米，市政管网压力0.25MPa,无法满足压力要求，故采用分区供水，考虑到节能设计和水质的二次污染，中、高区采用变频泵机组供水。
给水分区为高、中、低区，高区（十一至二十层）、中区（四至十层）、低区（地下室至三层）。
中、高区由变频泵供水，低区利用市政管网直接供水。
考虑到日后的中水回用，排水采用污废水分流的方式。
消防系统不分区，该建筑物高度低于100米，且该城市装备大型消防车，故消防不分区，低层减压孔板减压。
消防水箱高度无法满足规范要求，因此，设置增压泵和稳压罐，以达压力要求。
自动喷淋系统采用中危一级标准，正常压力为0.1MPa,作用面积为160平方米。
自动喷淋系统不分区与消防系统合用消防水箱，消防水箱高度不满足压力要求，亦设置增压泵和稳压罐。
高层建筑的给水排水设计，需要考虑到很多问题，例如与结构的配合、给水分区的问题、排水的问题，以及消防系统的设计等。
1 工程概况及设计资料1.1 工程概况1.1.1 设计题目青云大厦建筑给排水毕业设计1.1.2 目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。
通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。
绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明书1 设计依据及范围1.1设计依据根据南宁市城市总体规划，相思湖地区一直作为南宁市城市未来发展预留空间，为正确引导城市新区的开发和建设，确保新区高起点、高标准、高质量的建设要求，避免建设过程出现的盲目性，有必要重新审视和研究相思湖地区的发展和定位，制定新的规划方案，以指导城市新区的逐步开发建设和有序发展。
基于南宁市的总体情况和国内外其它城市发展中曾经有的类似机遇，遵循如下的规划理念：充分发挥绿色水岸城市优势，创建绿色生态现代化新城。
绿色水岸是南宁最大的优势，维护现有生态绿城的良好基础，发挥水岸城市巨大潜力的优势，将是南宁市放眼未来，最具竞争力的基础。
水系利用方面。
根据南宁市城市水系规划，结合总体用地布局及功能的需要，保留现有水系并适当整合，既保证其丰水期的排涝泻洪要求，又便于城市土地的有效开发。
水源保护和排污方面。
为保护城市水源，分区、分期修建污水处理厂，达标排放和考虑再生水的利用。
并考虑对城市雨水非点源污染的控制。
1. 2设计范围本次分区规划为江南城区部分（见CAD图），面积约17.5平方公里。
该城区远景人口规模应控制在13.6万人左右。
实际人均建设用地指标约为128平方米/人（平均人口密度约为78cap/ha）。
为配合该城区的建设，拟进行该城区雨、污水管网及其相关设施近期一期工程规划设计（污水处理厂站另行设计）。
2主要设计资料工程概况，包括规划背景，现状，规划设计范围，设计范围图纸，该地区的用水标准。
3城市概况及自然条件规划区邕江沿岸为沙砾层，其余为厚层状砂岩夹泥岩组成，基本地震烈度小于6度，基本没有较明显的地质灾害隐患（由于规划涉及范围较大，用地较复杂，本次规划不能提供详细的地质资料）。
规划区历史记载的最高气温为40.4℃，最低气温-2.1℃,年平均气温21.6℃；主导风向冬季为东北风，夏季为东南风，年平均风速1.88米/秒。
原地下水位较高，但由于近年来地下水的过量开采和雨水资源的流失，地下水位有逐年下降趋势，现在已降到地下10米以下。
邕江年平均流量411.2亿立方米，最大流量15000立方米/秒，最小流量95.6立方米/秒。
邕江100年一遇的水位为80.98米，50年一遇的水位为79.74米。
A点的最高水位79.1米，常水位62.88米，最低水位60.88米，河床高程59.00 米，水面坡度i＝0.46‰。
河底坡度i ＝0.6‰（假设水面和河底坡度沿水流方向不变）。
多年平均降雨量为1309.7mm。
4、水系统现状及存在问题4.1排水系统现状目前规划区内有部分合流管，排除局部区域雨污水外，其余范围内目前未形成排水系统，只有零散的路边沟排除路面雨、污水，还有部分管径很小的合流制管道排除民房雨、污水。
排水以合流形式依地形排入附近水塘，雨污水不经处理就直接排入邕江及周边水体内，从而影响了邕江水质。
另一方面，雨水的直接排放还导致雨水资源的流失，因此，规划应加强雨、污水资源化的利用。
4.2排水系统存在的问题1、由于该区为新建区，所以排水系统不完备2、污水未经处理直接排放，污染了当地的水质3、雨水没有综合利用5 排水管网工程设计原则该市排水一期工程，主要解决老城区雨季渍水及地面环境问题。
由于现状排水系统的制约及工程投资的限制，本排水工程设计是一项结合技术、经济及环境等特性的综合工作。
鉴于该工程的独立性而提出如下设计原则：(1) 排水工程设计以某市排水工程规划为基础，以该市老城区排水工程可行性研究及计划任务书批复为依据，从实际出发，合理布局，近远期结合、分期实施，本工程重点解决老城区渍水问题，着重考虑经济、社会、环境三方面效益。
(2) 根据该市排水工程规划及可行性研究中的具体设想，城区排水系统管渠2010年一次考虑，以注重长远效益，从而适应城市远景发展之需要。
(3) 排水体制选择：排水体制在排水工程规划及可行性中分别进行了论述，并得到主管部门认可。
城区采用分流制排水体制。
我认为该城区采用分流制排水体制。
因为这个地区是一个新的开发区，管道系统不是很健全，采用分流制排水系统，可以减少交叉污染。
当然合流制也有它的优点，比如说建设费用较低，但是污染比较严重，即便是截流式合流制也会产生溢流污染。
我认为排水系统的选择问题关系到国计民生，不能为了经济的利益而牺牲环境的代价，分流制排水系统虽然也会产生径流污染，但较之合流制，污染大幅度的下降了，所以我选择了分流制。
6、排水工程方案本工程污水排水管网分如下3个干管系统：⑴干管系统一，在南纬二路由东向西铺设，接入主干管⑵干管系统二，在中纬路由东向西铺设，接入主干管⑶干管系统三，在北纬二路由东向西铺设，接入主干管另设一个主干管系统沿罗文路由南向北铺设，通向污水处理厂其工程方案如下：首先是进行流量计算，比流量q=400*0.8*78/86400=0.29L/S*ha之后进行街区编号，Q=q*A 计算出本段流量，加上转输流量，得到合计平均流量，再乘上Kz,( Kz=2.7/Q^0.11) 即为设计流量。
具体计算见附表1、2、3 6.1.1干管系统一由于该地区的地势主要是东高西低，南高北低，所以干管1的走向设计为由东向西流，总长3645.11米。
共有16个检查井，中间布有3个支管，8号检查井因为支管从东向西收集了大量的污水，和主干管相连时是在主干管的比较靠前的位置，所以支管的埋深大于了主干管，所以设一泵将支管中的水打上来与主干管连接。
具体计算见附表46.1.2干管系统二干管2位设计为中间宽为60米的路的地下，也是由东向西布置，总长2965.83米，共有22个检查井，中间有5个支管接入干管。
在31号检查井处，由于地面突然增高，造成埋深偏大，所以在此处加一水泵，其余埋深均在6米以下。
具体计算见附表56.1.3干管系统三干管3为靠北侧的一条30米的路的地下。
共有30个检查井。
总长3326.75米，中间有9个支管接入干管。
该路段地形较为复杂，所以有些地方进行了填土。
在68处，由于地面突然下降，所以填土至76.3米。
在37处由于地面突然下降，所以填土至76米。
41号井处也是由于地面突然降低，不能满足最小埋深，所以填土至73.5米。
具体计算见附表66.1.4 主干管系统主干管是一条南北走向，由南向北走的管道，连接三条主干管，还有一根支管直接接在主干管上，总长4980.18米，共有20个检查井。
最后通向污水处理厂，在临近污水处理厂的15-16管段虽然埋深大于6米，但由于离污水处理厂较近，如果再加泵的话有些不经济，因为处理厂也要用泵，所以污水直接通向污水处理厂。
由于该地区的地势主要是东高西低，南高北低，所以污水处理厂的位置在图中的左上角。
具体计算见附表76.2 雨水排水工程方案本工程雨水排水沟渠系统采取就近排入水体的排水方案。
由于雨水量较大，共布设了13个排水沟渠系统，其中：其中有9处就近排入江中，4处排入人工湿地。
起初我设计了7个排出口，分别向江里排放，但经过计算发现由于流量很大，没有合适的管道可选，只能用沟渠。
后来计算中发现由于开始时设计的每条路线的汇水面积较大，沟渠也没有合适的。
我觉得增加排出口的个数，使水分流，从而可以减少每个区域的汇水面积，并且沿江的地区不进入雨水系统，可以直接排放。
排放时沟渠的水位应该在常水位之上，这样才能排入江中。
由于该地区水量较大，在周边地区，我认为可以建一些湿地，理由是：一来可以销纳一部分水量，二来可以改善当地的生态环境。
不仅如此，该规划区的东部地区有两处地势偏低，我认为可以建蓄水池。
理由是：1、减少水量，预防洪涝 2、节约用水，充分利用雨水资源，进行生活和生产的活动。
7. 设计数据及计算7.1 雨水设计数据7.1.1 暴雨强度（q ）雨水管渠计算选用南宁市暴雨强度公式：()S /L F q Q ψ=()()0.11921.1P t 707lgP .0110500q ++=（ha L/S ⋅） 7.1.2 设计重现期（p ）其中：取设计重现期P=1-5年；径流系数ψ=0.5-0.8；重现期取的1年，即p=1,7.1.3 降雨历时（t ）t1=10min, 折减系数m=1.2,t2需要具体计算7.1.4 径流系数径流系数ψ取0.57.1.5 设计流量（Q）()S/L=QψFq7.1.6 雨水管渠水力计算（见附表）7.2 污水设计数据（见附表）7.2.1 计算人口该城区远景人口规模应控制在13.6万人左右。
实际人均建设用地指标约为128平方米/人（平均人口密度约为78cap/ha）。
7.2.2 污水量标准根据南宁市给水统计资料，综合日用水量标准为389L/人（2002年）。
根据规划区内建设性质的不同用水量标准也不同，因此江南城区日用水量标准为400L/人，规划区污水量占用水量的80%。
7.2.3 污水量计算（见附表1、2、3）7.2.4 污水管渠水力计算（见附表4、5、6、7）8. 工程量污水雨水人工湿地4处，蓄水池1处，检查井82个，排出口13个9. 主要问题及下阶段设计说明与建议在污水设计的过程中，由于地形较为复杂，在如何处理复杂地形方面还缺乏经验。
我在局部地区增加泵站的方法来解决。
再有在保证最小流速的情况之下，我已经选择了最小坡度，但埋深有些地区仍然偏大，我还会继续考虑这些问题，并且在日后有想法时，很愿意向老师请教。
在雨水设计中，该地区的水量较大，在这种情况下，我选择了排水沟渠作为排水系统。
但有些地区流量依然很大，查表都很难解决，我从网上下载了相关的水力计算的软件也派不上用场。
我用了湿地，蓄水池的措施，进行人工调蓄。
减少水量和改善生态环境，但不知道还有没有其他的方法。
利用多功能调蓄或河滨地带修建人工湿地公园对雨洪进行净化和调蓄利用，改善城区水域的生态环境，是很好的办法。
本次设计为初步设计，由于时间有限，只是进行了初步的规划，还有很多需要设计的内容。
1、城市生活用水工厂等大用户的关系，应从全局出发，构成有机的整体。
2、在下一阶段，应与邻近的污水和污泥协调处置。
3、城市的污水是可贵的淡水资源，应考虑在回收利用。
城市污水的在回收利用也是解决水资源短缺的行之有效的办法。
4、应注意在雨污管路交叉的应设置虹吸管。
5、在施工过程中应遵守地方法律和法规，并且在施工过程中应注意保护当地的生态环境。
工程在施工过程中，应当注意考虑远期发展，又扩建的可能。
我认为应该分期建设，理由是1、可以节约一次投资，因为从网上看到排水工程的建设费用很大。
2、为长远发展奠定基础，避免资源的浪费，但同时应该注意的是，扩建应该从实际出发，有计划，有步骤地加以改造，使其逐步达到完善和合理化。
10、课程设计体会通过本次课程设计，使我对排水工程的设计有了初步的了解，也理解了设计人员的工作量，虽然我平时没次课都认真听，每次有不会的问题都向老师请教，但在课程设计中还是有一些问题是平时书本上看不到的。
