制冷剂气液混合密度
螺杆制冷机组说明书
目录第一章总体介绍一、螺杆式制冷压缩机结构简介 2二、螺杆式制冷压缩机压缩原理 2三、压缩机技术参数 3四、压缩机的油分离系统 3五、压缩机的润滑油系统 4六、压缩机的油冷却方式 4七、容积比和能量调节 6八、经济器 8九、机组流程图及技术参数表 11 第二章安装一、基础 29二、机组安装 29三、管路连接 29四、电机与压缩机的找正 30五、机组排污与检漏 33六、冷冻机油的加入 33七、抽真空 34八、制冷剂的加入 34 第三章操作、维护和保养一、操作 35二、设备检修 37三、长期停车的保养 40四、故障指南 40五、压缩机的检修 42第一章 总体介绍一、螺杆式制冷压缩机结构简介本手册适用于我公司的螺杆III 、II 型机，其所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。
一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。
具有凹齿的转子称为阴转子。
在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。
位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。
在阴、阳转子的下部，装有一个由油缸油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%围实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。
为了使螺杆压缩机运行时其外压比等于或接近机器的压比，使机器耗功最小，压缩机部设置了容积比调节滑阀，由电磁（或手动）换向阀控制油缸油的流动推动油活塞从而带动容积比滑阀移动，其工作位置通过容积比测定机构转换为压力比值在机组的控制盘上显示出来。
螺杆式压缩机的结构见下图和本书后所附的压缩机剖面图。
螺杆式压缩机三维结构图二、螺杆式制冷压缩机压缩原理螺杆式制冷压缩属于容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。
虹吸罐的作用
虹吸罐的作用与工作原理油冷却器的冷却除了常见的水冷壳管、套管式油冷却器外，还有一种新型的冷却方式——热虹吸式制冷循环（又称热环流式制冷循环）应用于螺杆压缩式制冷系统。
热虹吸式制冷循环设有一虹吸器（也就是辅助储液器）。
来自冷凝器的冷凝液体流入虹吸器后分两路，主要部分从虹吸器溢流口流入储液器，进而向蒸发器供液；另一部分则从虹吸器底部借重力供给卧式壳管式油冷却器，将油冷却，蒸发所产生的高压蒸汽再回流入虹吸器，气液分离后的气体在压缩机排气所形成的虹吸作用下进入冷凝器继续循环。
热虹吸式制冷循环最合适于水质较差的地区或采用蒸发式冷凝器的系统。
其特点：机组体积小、油冷却可靠，冷却后的油温一般比冷凝温度高10℃—20℃。
与水冷式相比，不需要冷却水、简化了水路系统；不存在换热管结垢影响油冷却器换热的问题，可提高冷却效率；对压缩机的排气量和功耗也无影响。
同时，可多台机组公用一台虹吸器，简化了系统设计。
综上所述，热虹吸式制冷循环是最近发展起来的用以冷却冷冻机油的一种节能型制冷系统。
目前国外采用较多。
总的来说，虹吸器的作用就是使一部分来自冷凝器的制冷剂到油冷却器，将油冷却我们选型是按照虹吸罐内制冷剂储存量大于油冷却器换热所需的制冷剂流量百分之十五虹吸贮液器与热虹吸油冷却机组配套使用。
热虹吸油冷却系统一般用于缺水或水质极差的地区及采用蒸发式冷凝器的氨系统中，热虹吸贮液器是利用虹吸原理，将油冷却器内的气液混合制冷剂吸至热虹吸贮液器内分离。
热虹吸油冷却是喷油螺杆式制冷压缩机间接冷却润滑油的一种方式，与水冷却润滑油方式不同，它依靠制冷剂的蒸发冷却润滑油，将冷却油的热负荷转移到冷凝器中。
该种油冷却方式能很好地控制油温，不存在换热管结垢影响油冷换热的问题，对压缩机的排气量和功耗也无影响；最适合水质较差地区或采用蒸发式冷凝器的制冷系统。
采用热虹吸油冷的HCFC制冷系统核心提示：以往，热虹吸油冷却器见于氨制冷系统中。
近来由于大型螺杆并联机组的HCFC系统越来越多的使用，热虹吸油冷却器也随之在中大型的HCFC系统中得以应用，比如在我们最近的项目中，新近完成的一个多个-25℃中大型储存库组合的冷库系统，就是一个由多台“富士豪”螺杆压缩机的并联机组且共用一个热虹吸油冷却的中大型制冷系统。
制冷系统节流机构及工作原理
制冷系统节流机构及工作原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998节流机构节流是压缩式制冷循环不可缺少的四个主意过程之一。
节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力；二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。
常用的节流机构有手动膨胀阀、浮球式膨胀阀、热力膨胀阀以及阻流式膨胀阀(毛细管)等。
它们的基本原理都是使高压液态制冷剂受迫流过一个小过流截面，产生合适的局部阻力损失(或沿程损失)，使制冷剂压力骤降，与此同时一部分液态制冷剂汽化，吸收潜热，使节流后的制冷剂成为低压低温状态。
一、手动节流阀手动膨胀阀和普通的截止阀在结构上的不同之处主要是阀芯的结构与阀杆的螺纹形式。
通常截止阀的阀芯为一平头，阀杆为普通螺纹，所以它只能控制管路的通断和粗略地调节流量，难以调整在一个适当的过流截面积上以产生恰当的节流作用。
而节流阀的阀芯为针型锥体或带缺口的锥体，阀杆为细牙螺纹，所以当转动手轮时，阀芯移动的距离不大，过流截面积可以较准确、方便地调整。
节流阀的开启度的大小是根据蒸发器负荷的变化而调节，通常开启度为手轮的1/8至1/4周，不能超过一周。
否则，开启度过大，会失去膨胀作用。
因此它不能随蒸发器热负荷的变动而灵敏地自动适应调节，几乎全凭经验结合系统中的反应进行手工操作。
目前它只装设于氨制冷装置中，在氟利昂制冷装置中，广泛使用热力膨胀阀进行自动调节。
二、浮球节流阀1、浮球节流阀的工作原理浮球节流阀是一种自动调节的节流阀。
其工作原理是利用一钢制浮球为启闭阀门的动力，*浮球随液面高低在浮球室中升降，控制一小阀门开启度的大小变化而自动调节供液量，同时起节流作用的。
当容器内液面降低时，浮球下降，节流孔自行开大，供液量增加；反之，当容器内液面上升时，浮球上升，节流孔自行关小，供液量减少。
待液面升至规定高度时，节流孔被关闭，保证容器不会发生超液或缺液的现象。
常用制冷剂及绿色制冷

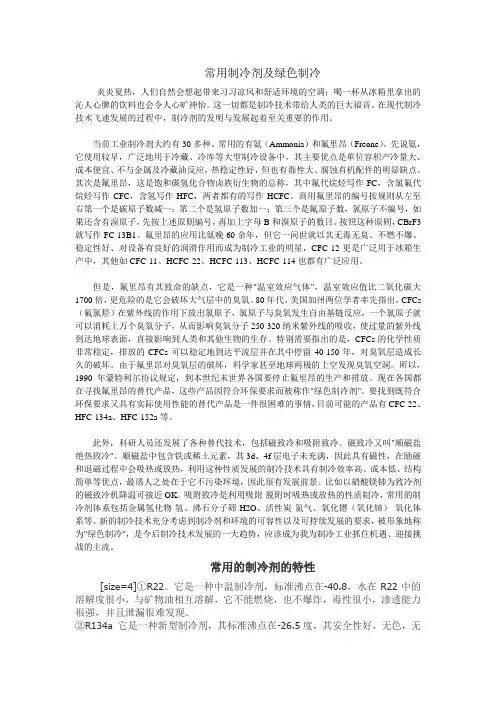

常用制冷剂及绿色制冷炎炎夏热，人们自然会想起带来习习凉风和舒适环境的空调；喝一杯从冰箱里拿出的沁人心脾的饮料也会令人心旷神怡。
这一切都是制冷技术带给人类的巨大福音。
在现代制冷技术飞速发展的过程中，制冷剂的发明与发展起着至关重要的作用。
当前工业制冷剂大约有30多种。
常用的有氨（Ammonia）和氟里昂（Freone）。
先说氨，它使用较早，广泛地用于冷藏、冷库等大型制冷设备中，其主要优点是单位容积产冷量大、成本便宜、不与金属及冷藏油反应，热稳定性好，但也有毒性大、腐蚀有机配件的明显缺点。
其次是氟里昂，这是饱和碳氢化合物卤族衍生物的总称，其中氟代烷烃写作FC，含氯氟代烷烃写作CFC，含氢写作HFC，两者都有的写作HCFC。
商用氟里昂的编号按规则从左至右第一个是碳原子数减一；第二个是氢原子数加一；第三个是氟原子数，氯原子不编号，如果还含有溴原子，先按上述原则编号，再加上字母B和溴原子的数目。
按照这种原则，CBrF3就写作FC-13B1。
氟里昂的应用比氨晚60余年，但它一问世就以其无毒无臭、不燃不爆、稳定性好、对设备有良好的润滑作用而成为制冷工业的明星，CFC-12更是广泛用于冰箱生产中，其他如CFC-11、HCFC-22、HCFC-113、HCFC-114也都有广泛应用。
但是，氟里昂有其致命的缺点，它是一种"温室效应气体"，温室效应值比二氧化碳大1700倍，更危险的是它会破坏大气层中的臭氧。
80年代，美国加州两位学者率先指出，CFCs （氟氯烃）在紫外线的作用下放出氯原子，氯原子与臭氧发生自由基链反应，一个氯原子就可以消耗上万个臭氧分子，从而影响臭氧分子250-320纳米紫外线的吸收，使过量的紫外线到达地球表面，直接影响到人类和其他生物的生存。
特别需要指出的是，CFCs的化学性质非常稳定，排放的CFCs可以稳定地到达平流层并在其中停留40-150年，对臭氧层造成长久的破坏。
由于氟里昂对臭氧层的破坏，科学家甚至地球两极的上空发现臭氧空洞。
制冷剂气体R404A物质安全材料表MSDS

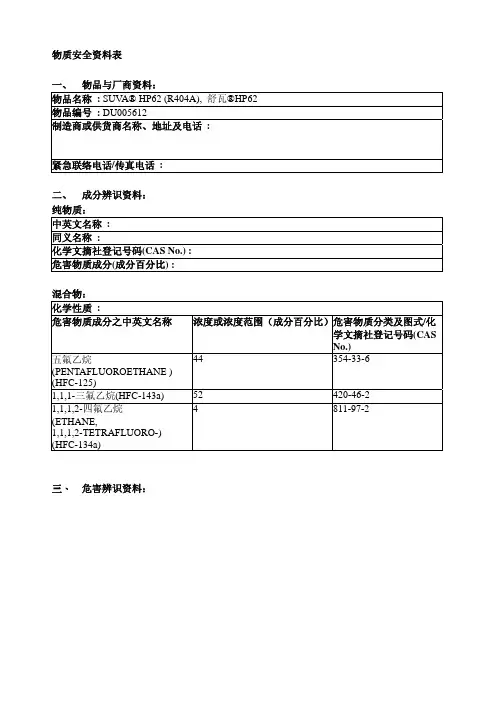

物质安全资料表一、物品与厂商资料：物品名称: SUV A® HP62 (R404A), 舒瓦®HP62物品编号 : DU005612制造商或供货商名称、地址及电话 :紧急联络电话/传真电话 :二、成分辨识资料：纯物质：中英文名称:同义名称 :化学文摘社登记号码(CAS No.) :危害物质成分(成分百分比) :混合物：化学性质 :危害物质成分之中英文名称浓度或浓度范围（成分百分比）危害物质分类及图式/化学文摘社登记号码(CASNo.)44354-33-6五氟乙烷(PENTAFLUOROETHANE )(HFC-125)1,1,1-三氟乙烷(HFC-143a) 52420-46-24811-97-21,1,1,2-四氟乙烷(ETHANE,1,1,1,2-TETRAFLUORO-)(HFC-134a)三、危害辨识资料：健康危害效应 :-吸入高剂量的蒸气是有害的，可能导致心律不整、失去意识、或死亡。
-故意误用或吸入可能引起无征兆死亡。
-蒸气会减少呼吸时获氧量，且比空气重。
-接触液体可能导致冻伤。
-过量吸入可能暂时抑制中枢神经系统造成麻痹效应如晕眩、虚弱感、头痛、困惑、动作不协调、以及失去意识。
吸入更高剂量会暂时改变心电活性造成脉搏不规则、心悸、或血液循环不良。
-大量地过度暴露会致死。
-有中枢神经系统、和心血管宿疾之个体对本化合物的毒性感受度会较大。
本物品内各成份在浓度等于或是超过0.1％时，并未被IARC,NTP,OSHA 或ACGIH 等协会列为致癌因子。
环境影响 : －物理性及化学性危害 : 火场中储存的钢瓶可能会破裂。
最重要危害效应特殊危害 :1.此物质在高温下(明火、灼热金属表面)会分解出氟化氢，可能还会释放出氟化羰COF 2，这些物质皆具有毒性和刺激性，应避免接触。
2.“SUV A”HP62在常压以及温度高于100 ℃(212 ℉)时不会燃烧；但在高压常温下，与高浓度的空气混合后会变成可燃性物质，此混合物在升温但低压(仍比大气压力高)的情况下也会变得可燃。
常用氟利昂冷媒大全

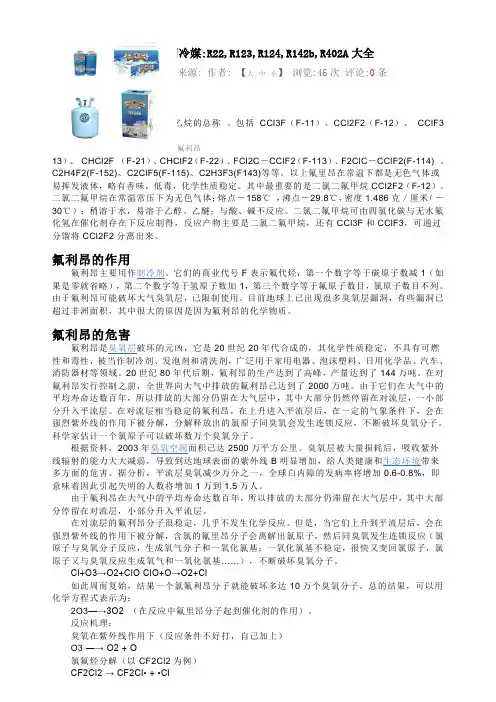

中央空调用冷媒:R22,R123,R124,R142b,R402A大全2010-04-06 22:25:38来源: 作者: 【大中小】浏览:46次评论:0条氟利昂概述又名：氟里昂，氟氯烃英文：freon几种氟氯代甲烷和氟氯代乙烷的总称。
包括CCl3F（F-11）、CCl2F2（F-12）、CClF3（F-氟利昂13）、CHCl2F （F-21）、CHClF2（F-22）、FCl2C－CClF2（F-113）、F2ClC－CClF2(F-114) 、C2H4F2(F-152)、C2ClF5(F-115)、C2H3F3(F143)等等。
以上氟里昂在常温下都是无色气体或易挥发液体，略有香味，低毒，化学性质稳定。
其中最重要的是二氯二氟甲烷CCl2F2（F-12）。
二氯二氟甲烷在常温常压下为无色气体；熔点－158℃，沸点－29.8℃，密度1.486克／厘米（－30℃）；稍溶于水，易溶于乙醇、乙醚；与酸、碱不反应。
二氯二氟甲烷可由四氯化碳与无水氟化氢在催化剂存在下反应制得，反应产物主要是二氯二氟甲烷，还有CCl3F和CClF3，可通过分馏将CCl2F2分离出来。
氟利昂的作用氟利昂主要用作制冷剂。
它们的商业代号F表示氟代烃，第一个数字等于碳原子数减1（如果是零就省略），第二个数字等于氢原子数加1，第三个数字等于氟原子数目，氯原子数目不列。
由于氟利昂可能破坏大气臭氧层，已限制使用。
目前地球上已出现很多臭氧层漏洞，有些漏洞已超过非洲面积，其中很大的原因是因为氟利昂的化学物质。
氟利昂的危害氟利昂是臭氧层破坏的元凶，它是20世纪20年代合成的，其化学性质稳定，不具有可燃性和毒性，被当作制冷剂、发泡剂和清洗剂，广泛用于家用电器、泡沫塑料、日用化学品、汽车、消防器材等领域。
20世纪80年代后期，氟利昂的生产达到了高峰，产量达到了144万吨。
在对氟利昂实行控制之前，全世界向大气中排放的氟利昂已达到了2000万吨。
由于它们在大气中的平均寿命达数百年，所以排放的大部分仍留在大气层中，其中大部分仍然停留在对流层，一小部分升入平流层。
R404a资料
R404A性状用途：R-404a是一种对臭氧层不起破坏作用的混合制冷剂。
它是应用在商用制冷系统领域的R-502与R-22的长期替代品。
R-404a广泛适用于超市冷冻柜、冷库、陈列柜、运输冷冻、制冰机等领域。
制冷剂R404A (HFC125/HFC143/HFC134) 产品物理性质分子式CHF2CF3/CH3CF3/ CF3CH2F 沸点，℃-46.1 25℃饱和蒸汽压，Mpa abs 1.26 液体密度（25℃），kg/L 1.045 ODP 0 气味略带酸味颜色无色透明性状液化气体，性质稳定质量指标HFC-125,%(w /w) 44±2 HFC-143a,%(w/w) 52±2 HFC-134a,%(w/w) 4±1 颜色无色气味略带醚味纯度% 99.5 水分，ppm≤ 10 酸度，ppm≤ 1 蒸发残留物，ppm≤ 100 气相中不凝性气体，%（v/v）,≤ 1.5物理性质：质量指标：包装：用钢瓶包装，规格有10.9kg，80kg，320kg，640kg，充装系数不大于0.8kg/L。
必须贮存在阴凉、干燥和通风的地方，避免日晒、雨淋。
润滑剂：1、压缩器生产商建议使用POE多元醇酯润滑剂。
2、更新时，脂类油中应含小于5%的矿物油；通常需要多种脂类油进行清洗。
1 R404A和R22 理论循环对比作为R22 的环保替代工质,R404A 臭氧消耗指数ODP 为零,对大气臭氧层没有破坏作用。
但全球变暖系数GW P 值仍然较大。
R404A 的标准沸点比R22 低, 可以实现更低的蒸发温度。
R404A 液体比热容比R22 高, 所以设备中使用R404A 时若对冷凝器中排出的制冷液体过冷,将达到更好的效果。
下面分别从2 个工况对R22 和R404A 进行理论循环分析,循环性能数据见表1 和表2。
一种Ｒ４０４Ａ／ＣＯ↓［２］载冷剂，由Ｒ４０４Ａ循环系统和ＣＯ↓［２］循环系统组成，分别采用Ｒ４０４Ａ、ＣＯ↓［２］制冷工质。
螺杆制冷机组说明书
螺杆制冷机组说明书使用维护手册第一章总体介绍一、螺杆式制冷压缩机结构简介2二、螺杆式制冷压缩机压缩原理2三、压缩机技术参数3四、压缩机的油分离系统3五、压缩机的润滑油系统4六、压缩机的油冷却方式4七、内容积比和能量调节6八、经济器8九、机组流程图及技术参数表11第二章安装一、基础二、机组安装29三、管路连接29四、电机与压缩机的找正30五、机组排污与检漏33六、冷冻机油的加入33七、抽真空34八、制冷剂的加入34第三章操作、维护和保养一、操作35二、设备检修37三、长期停车的保养40四、故障指南40五、压缩机的检修第一章总体介绍一、螺杆式制冷压缩机结构简介本手册适用于我公司的螺杆III、II型机，其所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。
一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体内部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。
具有凹齿的转子称为阴转子。
在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。
位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。
在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%范围内实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。
为了使螺杆压缩机运行时其外压比等于或接近机器的内压比，使机器耗功最小，压缩机内部设置了内容积比调节滑阀，由电磁（或手动）换向阀控制油缸内油的流动推动油活塞从而带动内容积比滑阀移动，其工作位置通过内容积比测定机构转换为内压力比值在机组的控制盘上显示出来。
螺杆式压缩机的结构见下图和本书后所附的压缩机剖面图。
螺杆式压缩机三维结构图二、螺杆式制冷压缩机压缩原理螺杆式制冷压缩属于容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。
中石油18年8月《制冷与低温技术》第一阶段在线作业
------------------------------------------------------------------------------------------------------------------------------ 第一阶段在线作业单选题 (共10道题)展开收起1.（2.5分）制冷及低温技术在油气储运的下列哪个领域中没有应用A、天然气储存B、油气回收C、原油长距离管输正确答案：此题得分：2.5分2.（2.5分）当制冷温度升高时，制冷循环会发生的变化有：A、蒸发温度上升B、冷凝温度上升C、蒸发器入口干度增加正确答案：此题得分：2.5分3.（2.5分）下列选项中哪一项属于普冷领域A、空调B、天然气液化C、空分行业正确答案：此题得分：2.5分4.（2.5分）空调中采用的制冷方法不属于A、相变制冷B、蒸汽压缩式制冷C、温差电制冷正确答案：此题得分：2.5分5.（2.5分）关于混合制冷剂的气液相变过程，以下说法中正确的是：A、相变在恒定温度下进行B、相变进行的最低温度为泡点温度C、相变进行的最低温度是凝点温度正确答案：此题得分：2.5分6.（2.5分）下列哪一项属于普冷领域A、冰箱B、超导C、天然气液化正确答案：此题得分：2.5分7.（2.5分）对于液体过冷，下列说法中正确的是：A、制冷系数一定会上升B、制冷系数会下降C、节流后冷剂干度增大正确答案：此题得分：2.5分8.（2.5分）采用液体过冷后，对制冷循环的影响不包括：A、冷凝温度下降B、节流元件入口温度下降C、制冷量增大------------------------------------------------------------------------------------------------------------------------------ 正确答案：此题得分：2.5分9.（2.5分）采用吸气过热后，对制冷循环的影响有：A、冷量减少B、功耗减少C、功耗增加正确答案：此题得分：2.5分10.（2.5分）当环境温度升高时，制冷循环会发生的变化有：A、蒸发温度上升B、冷量减少C、冷凝温度下降正确答案：此题得分：2.5分判断题 (共30道题)展开收起11.（2.5分）最后一种被液化的气体为氢气正确错误正确答案：此题得分：2.5分12.（2.5分）天然气的沸点比氮低正确错误正确答案：此题得分：2.5分13.（2.5分）氦是沸点最低的气体正确错误正确答案：此题得分：2.5分14.（2.5分）乙烷的沸点比乙烯低正确错误正确答案：此题得分：2.5分15.（2.5分）逆卡诺循环是由两个等温过程与两个等熵过程组成的正确错误正确答案：此题得分：2.5分16.（2.5分）逆卡诺循环是在相同的高低温热源温度下热力学效率最高的制冷循环正确错误正确答案：此题得分：2.5分17.（2.5分）制冷系统的COP一定小于1正确错误正确答案：此题得分：2.5分18.（2.5分）热泵系统的COP可以大小1，也可以小于1------------------------------------------------------------------------------------------------------------------------------ 正确错误正确答案：此题得分：2.5分19.（2.5分）制冷装置制冷量一定的条件下，功耗越大，COP越低正确错误正确答案：此题得分：2.5分20.（2.5分）基于热力学原理，要获得低于常温的冷量就必须通过向系统作功等方式进行补偿正确错误正确答案：此题得分：2.5分21.（2.5分）制冷循环是在热力学T-S图上是逆时针方向正确错误正确答案：此题得分：2.5分22.（2.5分）热泵循环是在热力学T-S图上是顺时针方向正确错误正确答案：此题得分：2.5分23.（2.5分）在相同温度范围内，理论蒸气压缩制冷循环的循环效率比逆卡诺循环低正确错误正确答案：此题得分：2.5分24.（2.5分）理论蒸气压缩制冷循环的主要部件有4个正确错误正确答案：此题得分：2.5分25.（2.5分）理论蒸气压缩制冷循环中，蒸发器内进行的是等温吸热过程正确错误正确答案：此题得分：2.5分26.（2.5分）理论蒸气压缩制冷循环中，节流装置内进行的是等焓节流过程正确错误正确答案：此题得分：2.5分27.（2.5分）理论蒸气压缩制冷循环中采用等焓节流过程代替等熵膨胀，虽然效率降低，但是简化了设备正确错误正确答案：此题得分：2.5分28.（2.5分）吸气过热可以分为有效过热和有害过热正确------------------------------------------------------------------------------------------------------------------------------ 错误正确答案：此题得分：2.5分29.（2.5分）发生吸气过热时，制冷量会减少正确错误正确答案：此题得分：2.5分30.（2.5分）冰箱采用的制冷方法属于相变制冷正确错误正确答案：此题得分：2.5分31.（2.5分）高温制冷剂用于制取很低的温度时，遇到的困难之一是冷凝压力太高正确错误正确答案：此题得分：2.5分32.（2.5分）当制冷温度升高时，蒸汽压缩式制冷系统的制冷系数会增加正确错误正确答案：此题得分：2.5分33.（2.5分）当制冷温度升高时，蒸汽压缩式制冷装置的蒸发温度会下降正确错误正确答案：此题得分：2.5分34.（2.5分）当制冷温度下降时，压缩机吸入的制冷剂密度下降正确错误正确答案：此题得分：2.5分35.（2.5分）当环境温度升高时，蒸汽压缩式制冷装置的冷凝温度也会升高正确错误正确答案：此题得分：2.5分36.（2.5分）当环境温度升高时，蒸汽压缩式制冷循环中节流装置的入口温度也会升高正确错误正确答案：此题得分：2.5分37.（2.5分）液体过冷时，制冷量会减少正确错误正确答案：此题得分：2.5分38.（2.5分）液体过冷时，制冷量不会变化正确错误正确答案：此题得分：2.5分39.（2.5分）液体过冷时，制冷循环的功耗不会发生变化------------------------------------------------------------------------------------------------------------------------------ 正确错误正确答案：此题得分：2.5分40.（2.5分）中国古代采取冰制冷的方法属于相变制冷正确错误正确答案：此题得分：2.5分第一阶段在线作业单选题 (共10道题)展开收起1.（2.5分）制冷及低温技术在油气储运的下列哪个领域中没有应用A、天然气储存B、油气回收C、原油长距离管输正确答案：此题得分：2.5分2.（2.5分）当制冷温度升高时，制冷循环会发生的变化有：A、蒸发温度上升B、冷凝温度上升C、蒸发器入口干度增加正确答案：此题得分：2.5分3.（2.5分）下列选项中哪一项属于普冷领域A、空调B、天然气液化C、空分行业正确答案：此题得分：2.5分4.（2.5分）空调中采用的制冷方法不属于A、相变制冷B、蒸汽压缩式制冷C、温差电制冷正确答案：此题得分：2.5分5.（2.5分）关于混合制冷剂的气液相变过程，以下说法中正确的是：A、相变在恒定温度下进行B、相变进行的最低温度为泡点温度C、相变进行的最低温度是凝点温度正确答案：此题得分：2.5分6.（2.5分）下列哪一项属于普冷领域A、冰箱B、超导C、天然气液化正确答案：此题得分：2.5分7.（2.5分）对于液体过冷，下列说法中正确的是：A、制冷系数一定会上升------------------------------------------------------------------------------------------------------------------------------B、制冷系数会下降C、节流后冷剂干度增大正确答案：此题得分：2.5分8.（2.5分）采用液体过冷后，对制冷循环的影响不包括：A、冷凝温度下降B、节流元件入口温度下降C、制冷量增大正确答案：此题得分：2.5分9.（2.5分）采用吸气过热后，对制冷循环的影响有：A、冷量减少B、功耗减少C、功耗增加正确答案：此题得分：2.5分10.（2.5分）当环境温度升高时，制冷循环会发生的变化有：A、蒸发温度上升B、冷量减少C、冷凝温度下降正确答案：此题得分：2.5分判断题 (共30道题)展开收起11.（2.5分）最后一种被液化的气体为氢气正确错误正确答案：此题得分：2.5分12.（2.5分）天然气的沸点比氮低正确错误正确答案：此题得分：2.5分13.（2.5分）氦是沸点最低的气体正确错误正确答案：此题得分：2.5分14.（2.5分）乙烷的沸点比乙烯低正确错误正确答案：此题得分：2.5分15.（2.5分）逆卡诺循环是由两个等温过程与两个等熵过程组成的正确错误正确答案：此题得分：2.5分16.（2.5分）逆卡诺循环是在相同的高低温热源温度下热力学效率最高的制冷循环正确------------------------------------------------------------------------------------------------------------------------------ 错误正确答案：此题得分：2.5分17.（2.5分）制冷系统的COP一定小于1正确错误正确答案：此题得分：2.5分18.（2.5分）热泵系统的COP可以大小1，也可以小于1正确错误正确答案：此题得分：2.5分19.（2.5分）制冷装置制冷量一定的条件下，功耗越大，COP越低正确错误正确答案：此题得分：2.5分20.（2.5分）基于热力学原理，要获得低于常温的冷量就必须通过向系统作功等方式进行补偿正确错误正确答案：此题得分：2.5分21.（2.5分）制冷循环是在热力学T-S图上是逆时针方向正确错误正确答案：此题得分：2.5分22.（2.5分）热泵循环是在热力学T-S图上是顺时针方向正确错误正确答案：此题得分：2.5分23.（2.5分）在相同温度范围内，理论蒸气压缩制冷循环的循环效率比逆卡诺循环低正确错误正确答案：此题得分：2.5分24.（2.5分）理论蒸气压缩制冷循环的主要部件有4个正确错误正确答案：此题得分：2.5分25.（2.5分）理论蒸气压缩制冷循环中，蒸发器内进行的是等温吸热过程正确错误正确答案：此题得分：2.5分26.（2.5分）理论蒸气压缩制冷循环中，节流装置内进行的是等焓节流过程正确错误正确答案：此题得分：2.5分------------------------------------------------------------------------------------------------------------------------------ 27.（2.5分）理论蒸气压缩制冷循环中采用等焓节流过程代替等熵膨胀，虽然效率降低，但是简化了设备正确错误正确答案：此题得分：2.5分28.（2.5分）吸气过热可以分为有效过热和有害过热正确错误正确答案：此题得分：2.5分29.（2.5分）发生吸气过热时，制冷量会减少正确错误正确答案：此题得分：2.5分30.（2.5分）冰箱采用的制冷方法属于相变制冷正确错误正确答案：此题得分：2.5分31.（2.5分）高温制冷剂用于制取很低的温度时，遇到的困难之一是冷凝压力太高正确错误正确答案：此题得分：2.5分32.（2.5分）当制冷温度升高时，蒸汽压缩式制冷系统的制冷系数会增加正确错误正确答案：此题得分：2.5分33.（2.5分）当制冷温度升高时，蒸汽压缩式制冷装置的蒸发温度会下降正确错误正确答案：此题得分：2.5分34.（2.5分）当制冷温度下降时，压缩机吸入的制冷剂密度下降正确错误正确答案：此题得分：2.5分35.（2.5分）当环境温度升高时，蒸汽压缩式制冷装置的冷凝温度也会升高正确错误正确答案：此题得分：2.5分36.（2.5分）当环境温度升高时，蒸汽压缩式制冷循环中节流装置的入口温度也会升高正确错误正确答案：此题得分：2.5分37.（2.5分）液体过冷时，制冷量会减少正确------------------------------------------------------------------------------------------------------------------------------ 错误正确答案：此题得分：2.5分38.（2.5分）液体过冷时，制冷量不会变化正确错误正确答案：此题得分：2.5分39.（2.5分）液体过冷时，制冷循环的功耗不会发生变化正确错误正确答案：此题得分：2.5分40.（2.5分）中国古代采取冰制冷的方法属于相变制冷正确错误正确答案：此题得分：2.5分。
制冷系统节流机构及工作原理
For personal use only in study and research; not for commercial use节流是压缩式制冷循环不可缺少的四个主意过程之一。
节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力；二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。
常用的节流机构有手动膨胀阀、浮球式膨胀阀、热力膨胀阀以及阻流式膨胀阀(毛细管)等。
它们的基本原理都是使高压液态制冷剂受迫流过一个小过流截面，产生合适的局部阻力损失(或者沿程损失)，使制冷剂压力骤降，与此同时一部份液态制冷剂汽化，吸收潜热，使节流后的制冷剂成为低压低温状态。
一、手动节流阀手动膨胀阀和普通的截止阀在结构上的不同之处主要是阀芯的结构与阀杆的罗纹形式。
通常截止阀的阀芯为一平头，阀杆为普通罗纹，所以它只能控制管路的通断和粗略地调节流量，难以调整在一个适当的过流截面积上以产生恰当的节流作用。
而节流阀的阀芯为针型锥体或者带缺口的锥体，阀杆为细牙罗纹，所以当转动手轮时，阀芯挪移的距离不大，过流截面积可以较准确、方便地调整。
节流阀的开启度的大小是根据蒸发器负荷的变化而调节，通常开启度为手轮的 1/8 至1/4 周，不能超过一周。
否则，开启度过大，会失去膨胀作用。
因此它不能随蒸发器热负荷的变动而灵敏地自动适应调节，几乎全凭经验结合系统中的反应进行手工操作。
目前它只装设于氨制冷装置中，在氟利昂制冷装置中，广泛使用热力膨胀阀进行自动调节。
二、浮球节流阀1、浮球节流阀的工作原理浮球节流阀是一种自动调节的节流阀。
其工作原理是利用一钢制浮球为启闭阀门的动力， *浮球随液面高低在浮球室中升降，控制一小阀门开启度的大小变化而自动调节供液量，同时起节流作用的。
当容器内液面降低时，浮球下降，节流孔自行开大，供液量增加；反之，当容器内液面上升时，浮球上升，节流孔自行关小，供液量减少。
待液面升至规定高度时，节流孔被关闭，保证容器不会发生超液或者缺液的现象。
常用制冷剂性能对比
常用制冷剂性能对比常用制冷剂知识1．制冷剂R123不在《中国逐步淘汰消耗臭氧层物质国家方案》（1999年）受控的10种物质之内，R123符合《国家方案》的环保要求。
2．哥本哈根国际《议定书》修正案规定R123可使用到2040年，并且中国目前尚未签署《议定书》哥本哈根修正案。
3．环保制冷剂是指当制冷剂散发至大气层后，对臭氧层的破坏大小和对全球气候变暖的影响大小；R134a对臭氧层没有影，但对全球气候变暖的影响是R123的十几倍，所以《京都议定书》对R134a也作了限定使用；R123对臭氧层有较小的影响，但对全球气候变暖影响很小。
4．制冷剂R22、R123、R134a均有毒，有毒与环保是两个不同概念，有毒不等于不环保。
目前家用冰箱和家用空调均大量使R22，而安全性完全有保障。
5．制冷剂R123在离心式制冷机工作时蒸发器为负压，不存在制冷剂向外泄漏的问题。
6．中央空调的用户完全不与制冷剂相接触，根本不存在用户安全问题，与用户接触的是水。
7．中南大学制冷方面的教授对R22、R123和R134a的几点意见：（1）制冷剂的选择与设备生产厂商的技术及设计思路密切相关。
与采用的压缩机型式、热力循环效率、制冷工况、对材料的腐蚀性、与润滑油的相溶性、以及经济性、安全性等有很大关系，可以理解为厂商的“个性”。
（2）有的制冷机组厂家声称采用无氟的制冷剂或如何环保的制冷剂，把冷水机组的销售变成了制冷剂选用的唯一比较，给不太了解制冷剂的用户造成困惑，而忽略了对机组本身的性能参数比较。
（3）目前采用的制冷剂或多或少都含有R22等，是一种混合工质。
（4）另外我国没有承诺何时终止使用R22、R123等制冷剂的时间，关于制冷剂选择的焦虑是没有必要的，用户大可不必把心思花费到考虑选用何种制冷剂上，这些事情应交由设备生产厂商去考虑，因为这些是他们最关心的。
制冷剂对臭氧层的破坏程度用破坏臭氧层潜值（ODP）表示，其数值以R11的ODP值作为基准值。
冷凝器冷媒充灌量的经验是如何算的？
冷凝器冷媒充灌量的经验是如何算的？冷凝器冷媒充灌量的经验是怎么算的，我们是用软件模拟，过热铜管占百分比，两相区占百分比，过冷占百分比。
模拟多了，发现，标准工况过热一般占5%只有，两相区75~80%，过冷10~15%。
问题继续：一些特殊工况冷凝器，例如零下30度制冷发现，过热占0.2%，两相区10%左右，饱和与过冷占70%左右。
这是软件模拟结果，实际系统运行时，会把翅片换热器一般做储液罐，不参与系统运行。
另外一半参与系统运行。
不然软件能模拟，实际系统却无法运行。
大连闫晓涵: 一家之言，仅供参考，如有异议，欢迎赐教。
我的回答:如上图所示：在冷凝器的过程，图上面已经标注了，3点到3'点，一直到4'点一直到4点。
3点到3'相当于过热气体3降温，降温到饱和气体3'，再继续散热，变成干度50%的湿蒸汽3"4'，再继续散热，变成饱和液体4'，继续散热，会变成过冷液体4 。
这一切也不完全都发生在冷凝器内：其中3点到3'点，有一部分发生在排气管路上或者在油分上，真正进入冷凝器内的那一点的可能处在3点和3'点之间，比如3点温度是99.29℃，实际上进冷凝器的温度可能不是99.29℃，90℃或者80℃也有可能，这个咱们不讨论那么多,咱们先姑且先按着压焓图来讨论一下，再重复一下，3点是冷凝器的进口，3'点那是饱和气体点，4'是饱和液体，4点就是过冷液体,在这里过冷度取5℃。
根据这几个点不同时刻的比容，可以换算一下它的密度。
图下面有个计算，3点的密度是42公斤/立方米，平均两相区的平均密度是110公斤/立方米，过冷以后的密度是1176公斤/立方米。
在讲一下焓差(图中绿色文字)。
这个焓差是假设的，假设制冷剂在冷凝器里放热过程与温差无关，是均匀放热，就是散热量跟时间、管道的长度、管道容积都是成正比的，当然这一切，也是个变量，只是如果，现在是假设，以后再分析一下。
5种混合制冷剂各自的物理性质沸点临界温度临界压力
甲烷是无色、无味、可燃和微毒的气体。
甲烷对空气的重量比是0.54，比空气约轻一半。
甲烷溶解度很小，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。
同时甲烷燃烧产生明亮的蓝色火焰，然而有可能会偏绿，因为燃甲烷要用玻璃导管，玻璃在制的时候含有钠元素，所以呈现黄色的焰色，甲烷烧起来是蓝色，所以混合看来是绿色。
熔点：-182.5℃沸点：-161.5℃蒸汽压53.32kPa/-168.8℃饱和蒸气压(kPa)：53.32(-168.8℃)相对密度(水=1)0.42(-164℃)相对蒸气密度(空气=1)：0.5548（273.15K、101325Pa）燃烧热：890.31KJ/mol总发热量：55900kJ/kg(40020kJ/m3)净热值：50200kJ/kg（35900kJ/m3）临界温度(℃)：-82.6临界压力(MPa)：4.59爆炸上限%(V/V)：15.0爆炸下限%(V/V)：5.0闪点(℃)：-188引燃温度(℃)：538分子直径0.414nm标准状况下密度为0.717g/L，极难溶于水通常情况下，乙烯是一种无色稍有气味的气体，密度为1.25g/L，比空气的密度略小，难溶于水，易溶于四氯化碳等有机溶剂。
外观与性状：无色气体，略具烃类特有的臭味。
少量乙烯具有淡淡的甜味。
吸收峰：吸收带在远紫外区pH：水溶液是中性熔点（℃）：-169.4沸点（℃）：-103.9相对密度（水=1）：0.61相对蒸气密度（空气=1）：0.98饱和蒸气压（kPa）：4083.40（0℃）燃烧热（kJ/mol）：1411.0临界温度（℃）：9.2临界压力（MPa）：5.04闪点（fp）：无意义引燃温度（℃）：425爆炸上限%（V/V）：36.0爆炸下限%（V/V）：2.7溶解性：不溶于水，微溶于乙醇、酮、苯，溶于醚。
溶于四氯化碳等有机溶剂。
丙烷物理性质主要成分：纯品外观与性状：无色气体，纯品无臭。
虹吸罐的作用
虹吸罐的作用 Prepared on 22 November 2020虹吸罐的作用与工作原理油冷却器的冷却除了常见的水冷壳管、套管式油冷却器外，还有一种新型的冷却方式——热虹吸式制冷循环（又称热环流式制冷循环）应用于螺杆压缩式制冷系统。
热虹吸式制冷循环设有一虹吸器（也就是辅助储液器）。
来自冷凝器的冷凝液体流入虹吸器后分两路，主要部分从虹吸器溢流口流入储液器，进而向蒸发器供液；另一部分则从虹吸器底部借重力供给卧式壳管式油冷却器，将油冷却，蒸发所产生的高压蒸汽再回流入虹吸器，气液分离后的气体在压缩机排气所形成的虹吸作用下进入冷凝器继续循环。
热虹吸式制冷循环最合适于水质较差的地区或采用蒸发式冷凝器的系统。
其特点：机组体积小、油冷却可靠，冷却后的油温一般比冷凝温度高10℃—20℃。
与水冷式相比，不需要冷却水、简化了水路系统；不存在换热管结垢影响油冷却器换热的问题，可提高冷却效率；对压缩机的排气量和功耗也无影响。
同时，可多台机组公用一台虹吸器，简化了系统设计。
综上所述，热虹吸式制冷循环是最近发展起来的用以冷却冷冻机油的一种节能型制冷系统。
目前国外采用较多。
总的来说，虹吸器的作用就是使一部分来自冷凝器的制冷剂到油冷却器，将油冷却我们选型是按照虹吸罐内制冷剂储存量大于油冷却器换热所需的制冷剂流量百分之十五虹吸贮液器与热虹吸油冷却机组配套使用。
热虹吸油冷却系统一般用于缺水或水质极差的地区及采用蒸发式冷凝器的氨系统中，热虹吸贮液器是利用虹吸原理，将油冷却器内的气液混合制冷剂吸至热虹吸贮液器内分离。
热虹吸油冷却是喷油螺杆式制冷压缩机间接冷却润滑油的一种方式，与水冷却润滑油方式不同，它依靠制冷剂的蒸发冷却润滑油，将冷却油的热负荷转移到冷凝器中。
该种油冷却方式能很好地控制油温，不存在换热管结垢影响油冷换热的问题，对压缩机的排气量和功耗也无影响；最适合水质较差地区或采用蒸发式冷凝器的制冷系统。
采用热虹吸油冷的HCFC制冷系统核心提示：以往，热虹吸油冷却器见于氨制冷系统中。
LNG
LNG（以纯甲烷计算）的物性参数见表3。
LNG的常压沸点为-162℃，因此需要低温保存；其辛烷值高达130（MON），具有比汽、柴油、LPG更好的抗爆性能；气、液体积比为625∶1，能量密度较大，有利于提高车载储备能力，增加汽车的续驶里程。
表4给出了不同饱和压力下LNG（以纯甲烷计算）的饱和温度、密度、汽化潜热。
可以看出LNG的饱和温度随饱和压力升高而升高，密度随饱和压力升高而降低，汽化潜热随饱和压力升高而降低。
4、LNG的安全性对LNG也许会有许多错误的概念，事实上LNG是非常安全的燃料，这主要表现在以下几个方面：LN G的燃点为650℃，比汽、柴油的燃点高，点火能也高于汽柴油，所以比汽柴油更难点燃；LNG的爆炸极限为5～15%，-106.7℃以上的LNG蒸汽比空气轻，因而稍有泄漏立即挥发飞散，很难形成遇火燃烧爆炸的浓度。
无论是LNG还是它的蒸汽都不会在一个不封闭的环境下爆炸。
为验证LNG的安全性，多年来许多实验室进行了实验，几十方的LNG被有意泄漏掉并试图点燃蒸汽云，但没有形成一次爆炸。
另一值得注意的是LNG蒸汽云的大小和扩散速度与泄漏LNG的量和速率有直接关系。
对少量泄漏，大气条件和LNG压力都对蒸汽云大小和泄漏面积起一定作用。
少量的泄漏，LNG一接触地面就马上蒸发了，由于-106.7℃以上的LNG蒸汽比空气轻，它漂浮在空气中，并迅速地扩散。
对足够大的泄漏，所形成的稠密蒸汽云将随着蒸汽的飘移，吸收地表热量而扩散到大气中。
风会影响到蒸汽云，小风和无风将减慢蒸气云的移动，大风将快速混合空气和蒸汽使之加快扩散。
5、LNGV加气站LNGV加气站的主要设备有LNG储槽、低温泵、汽化器、售气机、控制系统和安全系统等，流程类似于普通的加油站，图2为河南中原绿能高科有限责任公司引进的国内首家LNGV加气站的流程图。
LNG储槽是双层金属加真空缠绕绝热容器，容积为50m3，日蒸发率2‰，LNG低温泵为浸没式泵，用于把LNG 从储槽输送到车用储罐。
各种制冷剂替代产品
制冷剂(R410A)物理性质分子式分子量72.58沸点（℃）-51.60冰点(℃)—液体密度30℃(kg/m3)1038.00临界温度（℃）72.50临界压力（MPa） 4.95破坏臭氧潜能 ODP0.000全球变暖系数 GWP2000.00质量标准主要R410A作为R22的长期替代品，主要用于空调和制冷系统。
用途：包装非重复使用钢瓶—11.3kg规格：制冷剂(R407C)物理性质分子式分子量86.20沸点（℃）-43.80冰点(℃)—液体密度30℃(kg/m3)1129.30临界温度（℃）87.30临界压力（MPa） 4.63破坏臭氧潜能 ODP0.00全球变暖系数 GWP1700.00质量标准主要用途：R407C作为R22的长期替代品主要用于空调、非离心式制冷系统。
包装规格：非重复使用钢瓶—11.3kg制冷剂(R404A)物理性质分子式分子量97.60沸点（℃）-46.60冰点(℃)—液体密度30℃(kg/m3)1017.20临界温度（℃）72.10临界压力（MPa） 3.74破坏臭氧潜能 ODP0.00全球变暖系数 GWP3800.00质量标准主要R404A作为R22和R502的长期替代品，主要用于中、低温制冷系统。
用途：包装非重复使用钢瓶—10.9kg规格：五氟乙烷(R125)物理性质分子式CHF2CF3分子量120.20沸点（℃）-48.10冰点(℃)-103.15液体密度30℃(kg/m3)1248.00临界温度（℃）66.20临界压力（MPa） 3.63破坏臭氧潜能 ODP0.000全球变暖系数 GWP3400.00质量标准主要用途：作为制冷剂，主要应用于空调、工商制冷、冷水机组等行业中，用于配制R404A、R407C、R410A、R507等制冷剂替代R22、R12等。
也可以作为灭火剂，用于替代部分哈龙系列灭火剂。
包装规格：重复使用钢瓶—400升、800升、1000升二氟一氯甲烷(R22)物理性质物理性质分子式CHCLF2分子量86.47沸点（℃）-40.80冰点(℃)-160.00液体密度30℃(kg/m3)1174.20临界温度（℃）96.20临界压力（MPa） 4.99破坏臭氧潜能 ODP0.034全球变暖系数 GWP1700.00质量标准主要用途：在常温下为无色气体，在自身压力下为无色透明液体，无毒不燃，具有良好的热稳定性和化学稳定性，不腐蚀金属。
中央空调制冷系统设计方法
2021年12期科技创新与应用Technology Innovation and Application设计创新中央空调制冷系统设计方法董涛涛（克莱门特捷联制冷设备（上海）有限公司，上海201419）随着人们生活水平的不断提高，中央空调行业的发展也越来越好，市场上中央空调的种类也越来越多，这也导致初入空调行业的制冷系统设计人员，能参与全新中央空调系统设计的机会越来越少。
作为中央空调制冷系统的设计人员，掌握空调制冷系统设计方法是最基本的能力。
1制冷系统简介众所周知，空调制冷系统是基于朗肯循环的一种热力学系统，对于风冷冷水空调系统，其主要工作原理为：低温低压气态制冷剂经压缩机压缩，变为高温高压气态制冷剂；沿着压缩机排气管路进入冷凝器，在冷凝器散热风扇的作用下，向周围大气环境散热，冷凝为高温高压液态制冷剂；然后沿着膨胀阀前液管通过节流膨胀阀，由于节流膨胀阀具有降温降压的特性，制冷剂会被节流为低温低压液态制冷剂；然后再沿着膨胀阀后液管进入蒸发器，通过从蒸发器水侧吸热，制冷剂蒸发为低温低压气态制冷剂；然后再沿着压缩机吸气管路进入压缩机，由此完成完整的工作循环。
本文主要介绍轻商型涡旋式风冷冷水中央空调R410A 制冷系统的设计方法，即：（1）压缩机为涡旋压缩机；（2）冷凝器为翅片式换热器；（3）节流膨胀阀为电子膨胀阀或热力膨胀阀；（4）蒸发器为板片式换热器。
其中选型过程中的运行参数，如无特殊说明，均是指在标准GB/T 18430.1-2007中额定制冷工况下的运行参数，制冷系统原摘要：随着空调技术的不断发展，市场上空调的种类越来越多。
但由于空调制冷系统的原理是相同的，这就导致空调制冷系统的设计也基本相同，这种现象在中央空调制冷系统中更为明显，中央空调外形体积较大，不像家用空调结构小巧灵活，同一类型的中央空调外形基本一致，其主要制冷部件的安装位置基本一致，最终使得制冷系统基本一致。
由于中央空调制冷系统的这种“单一性”，导致初入这个行业的从业者，很少有机会参与全新空调制冷系统的设计，基本上都是在现有空调系统的基础上，做一些简单的部件变更或优化升级，不利于提升其整机空调系统设计的能力。
