LCL型滤波器有源阻尼控制策略分析
“lcl滤波”资料汇总

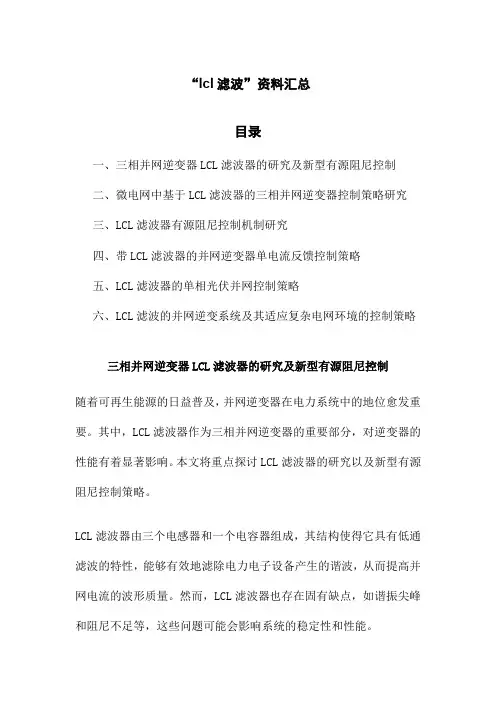

“lcl滤波”资料汇总目录一、三相并网逆变器LCL滤波器的研究及新型有源阻尼控制二、微电网中基于LCL滤波器的三相并网逆变器控制策略研究三、LCL滤波器有源阻尼控制机制研究四、带LCL滤波器的并网逆变器单电流反馈控制策略五、LCL滤波器的单相光伏并网控制策略六、LCL滤波的并网逆变系统及其适应复杂电网环境的控制策略三相并网逆变器LCL滤波器的研究及新型有源阻尼控制随着可再生能源的日益普及，并网逆变器在电力系统中的地位愈发重要。
其中，LCL滤波器作为三相并网逆变器的重要部分，对逆变器的性能有着显著影响。
本文将重点探讨LCL滤波器的研究以及新型有源阻尼控制策略。
LCL滤波器由三个电感器和一个电容器组成，其结构使得它具有低通滤波的特性，能够有效地滤除电力电子设备产生的谐波，从而提高并网电流的波形质量。
然而，LCL滤波器也存在固有缺点，如谐振尖峰和阻尼不足等，这些问题可能会影响系统的稳定性和性能。
为了解决LCL滤波器的谐振问题，新型有源阻尼控制策略被提出。
该策略通过引入额外的阻尼电阻和相应控制策略，增强对系统谐振的阻尼效果，从而抑制谐振尖峰，提高系统稳定性。
具体来说，新型有源阻尼控制策略通过实时监测LCL滤波器的状态，当检测到谐振尖峰时，迅速投入阻尼电阻，以增加系统的阻尼，从而抑制谐振。
同时，该策略还采用了先进的控制算法，如PID控制等，以实现精准的控制。
为了验证新型有源阻尼控制策略的有效性，我们进行了一系列实验。
实验结果表明，新型有源阻尼控制策略能够有效地抑制LCL滤波器的谐振尖峰，提高系统的稳定性。
同时，该策略还具有较好的动态响应性能，能够快速地适应系统状态的变化。
本文对三相并网逆变器LCL滤波器进行了研究，并提出了一种新型有源阻尼控制策略。
实验结果表明，该策略能够有效地抑制LCL滤波器的谐振尖峰，提高系统的稳定性。
未来，我们将继续深入研究LCL滤波器和有源阻尼控制策略，以进一步提升电力电子设备和可再生能源系统的性能。
LCL型三相并网逆变器控制策略综述
图 3 所示为无差拍电流控制的框图
图 2 dq 坐标系下 LCL 滤波器的结构框图
4 控制策略 4.1 基于无源阻尼的无差拍控制策略
目前较差拍电流控制的框图， 根据系统的稳定性和动态响应要求选择合 适的 kp1、kp2、kp3 参数，对无差拍控制 的增益进行修正。无差拍控制方法与传统 的 SVPWM 整流器相比，脉冲宽度根据整 流器当前的电路状态实时确定，因而具有 更优越的动态性能。文中给出的方法将无 差拍与传统的 PI 控制方法相结合，即利用 了无差拍控制的快速动态响应特性，又利 用 PI 控制具有的较强的鲁棒性，设计出来 的控制器具有良好的性能。但是无差拍控 制需要的传感器较多，这就增大系统的体 积，也会使得系统的成本增加。故这种控 制策略并未得到广发的应用。
LCL 型三相并网逆变器控制策略综述
摘要 随着新能源发电技术的发展，并网发电系统得到越来越广泛的应用，在并网系
统中并网逆变器是其核心部件。然而，过多的并网逆变器与电网相连会导致系统的谐波分 量的增大，进而影响系统的稳定性。通过对并网逆变器输出端加入滤波器，可以有效的减 少谐波的注入。但是滤波元件的加入会影响逆变器的稳定性，对逆变器的控制策略提出了 更高的要求。本文，通过对电压型三相并网逆变器分析为例，给出了 LCL 型滤波器的数学 模型，并对一些控制策略进行分析和比较。最后，展望了基于 LCL 型滤波器的三相电压型 并网逆变器控制策略的研究热点和研究方向。
di1 udc sk sk uc L1 dt k a ,b ,c di uc L2 2 e dt i C duc i 2 1 dt i C dudc i s dc dc 1 k dt k a ,b ,c
关键词：LCL 型滤波器 控制策略 并网逆变器 1 引言
LCL滤波三电平并网逆变器有源阻尼控制
LCL滤波三电平并网逆变器有源阻尼控制关键字：LCL滤波三电平逆变器1 引言随着能源枯竭和环境污染问题的曰益严峻，各国对绿色能源的渴求越来越紧迫，使得光伏并网系统得到了空前发展。
并网逆变器作为连接电池板与电网的核心设备，不仅要完成直流到交流的电能转换，而且要满足各电网公司对并网电能质量提出的要求，其中对电流谐波分量及总谐波畸变率的规定相对严苛。
然而，并网逆变器通常采用高频PWM的电流源控制，会导致并网电流中含有高次谐波。
由于LCL滤波器较L滤波器对高频谐波有更好的衰减特性，因此在光伏并网系统中得到广泛应用。
2 原理与设计2．1 LCL滤波三电平并网逆变器图1为基于LCL滤波的二极管箝位型三电平并网逆变器拓扑结构。
由于在桥臂相电压中含有3个电平，故可输出比传统两电平拓扑更平滑的线电压波形，从而在相同滤波电感量下可得到谐波含量更小的并网电流。
在三电平并网逆变器拓扑中，逆变桥通过LCL滤波器连接到电网，使高频谐波分量衰减更快，进一步改善并网电流质量。
2．2 LCL滤波器有源阻尼控制根据理论分析，可得网侧电流与逆变器桥臂电压函数关系的波特图见图2。
LCL滤波器参数：Ls=1．5 mH，Lt=2 mH，C=25μF；L滤波器参数：L=3．5 mH。
可见，LCL滤波器较L滤波器有更好的高频衰减特性，但却存在谐振问题，会使谐振点附近谐波含量增加，严重时将造成系统不稳定。
为了抑制LCL滤波器的谐振，在工程中通常给电容支路上串联或并联一定值的电阻，利用电阻的阻尼作用来稳定系统。
这种方法简单可靠，不用改变算法，但由于阻尼电阻损耗的存在，会使系统效率有所下降。
另一种方法是通过算法来抑制谐振的有源阻尼控制，如在控制闭环中采用虚拟电阻、超前滞后环节、双带通滤波器、电容支路电压高频分量、遗传算法、虚拟阻尼功率等方法亦可达到抑制效果，并且不会引起系统额外的损耗。
由于虚拟电阻有源阻尼控制法物理意义明确，易于实现，因此得到了一些应用。
LCL型进网滤波器的有源阻尼技术分析与比较_肖华锋
电力自动化设备Electric Power Automation EquipmentVol．33No．5May 2013第33卷第5期2013年5月0引言电压源型并网逆变器是当前蓬勃发展的新能源进入电网的接口，用于各种分布式并网发电系统［1］（如光伏发电系统、直驱型风力发电系统、燃料电池系统等）、交流微网中的逆变型接口［2］及直流微网中直流母线与电网的接口［3］等，需求巨大。
为了减轻和限制它们对电网的污染，IEEE Std 929—2000、UL1741等国际标准对并网逆变器的进网电流进行了严格的指标限制［4-5］，包括总谐波含量和单次谐波含量。
结合并网逆变器的实现技术来看，达到开关频率谐波电流抑制指标最为困难，涉及进网滤波器的选择。
进网滤波器结构有L 、LC 和LCL 3种形式，它们的滤波性能和控制特性已有相关文献论述［6］。
从现阶段工业应用情况来看，在小功率并网逆变器中一般采用L 型滤波器，在中、大功率的SPWM 并网逆变器中一般采用LC 型滤波器或带阻尼电阻的LCL 型滤波器［7］，而在学术界备受关注的带有源阻尼AD （Active Damping ）［8-16］环节的LCL 型滤波器在实际应用中较少见，也即现阶段关于LCL 型滤波器AD 技术的研究离规模化应用仍有一段距离。
相比L 型滤波器，LCL 型滤波器为并网逆变器系统引入一对谐振极点，其阻尼比为零且振荡频率较高，威胁并网逆变器控制系统的稳定性［17］。
AD 技术的思想即为引入独立零点或共轭零点对消谐振极点或将共轭极点吸引至稳定区域内并留有一定安全裕度［14］。
已有大量的文献对AD 方法进行了研究，其中Dahono 通过研究阻尼电阻在LCL 型并网逆变器系统传递函数中的作用，利用信号流图变换将实际存在的电阻元件转移至控制器结构中，提出了虚拟电阻的概念［8］，介绍了4种与常用的阻尼电阻方式对应的虚拟电阻实现方式。
增加系统阻尼的另一种方式是通过增加滤波器状态变量反馈来实现：文献［9］提出采用串联超前-滞后模块的滤波电容电压反馈的AD 方法；文献［10］提出基于比例环节的滤波电摘要：为厘清现有LCL 滤波器的有源阻尼方法之间的关系和寻找新的有源阻尼结构，研究了抑制LCL 谐振的有源阻尼方法的综合方法，构造基于反馈的有源阻尼统一分析模型，对采用单状态变量单补偿器反馈的有源阻尼方法进行了系统分析。
三相并网逆变器LCL滤波特性分析及控制研究
三相并网逆变器LCL滤波特性分析及控制研究一、概述随着可再生能源的快速发展，三相并网逆变器在分布式发电系统中扮演着越来越重要的角色。
由于并网逆变器产生的谐波会对电网造成污染，影响电能质量，滤波器的设计成为了一个关键问题。
LCL滤波器以其良好的滤波效果和较小的体积优势，在三相并网逆变器中得到了广泛应用。
LCL滤波器由电感、电容和电感组成，其特性分析对于优化滤波效果、提高电能质量具有重要意义。
本文将对三相并网逆变器LCL滤波器的滤波特性进行深入分析，包括其频率特性、阻抗特性等，以揭示其滤波机理和影响因素。
为了充分发挥LCL滤波器的优势，对逆变器的控制策略进行研究也是必不可少的。
本文将对三相并网逆变器的控制策略进行探讨，包括传统的PI控制、无差拍控制以及基于现代控制理论的先进控制策略等。
通过对不同控制策略的比较和分析，旨在找到最适合LCL滤波器的控制方法，以提高并网逆变器的性能和稳定性。
本文旨在通过对三相并网逆变器LCL滤波特性的分析和控制研究，为优化滤波效果、提高电能质量提供理论支持和实践指导。
这不仅有助于推动可再生能源的发展，也为电力电子技术的创新和应用提供了新的思路和方法。
1. 研究背景和意义随着可再生能源的快速发展和智能电网建设的深入推进，三相并网逆变器作为新能源发电系统与电网之间的关键接口设备，其性能与稳定性对于电力系统的安全、高效运行至关重要。
在实际应用中，并网逆变器产生的谐波会对电网造成污染，影响电能质量。
为了降低谐波污染，提高电能质量，LCL滤波器因其良好的滤波性能被广泛应用于三相并网逆变器中。
LCL滤波器作为一种典型的无源滤波器，能够有效地抑制并网逆变器产生的高频谐波，降低其对电网的污染。
LCL滤波器的引入也给并网逆变器的控制系统带来了新的挑战。
一方面，LCL滤波器的参数设计需要综合考虑滤波效果和系统稳定性另一方面，由于LCL滤波器固有的谐振特性，如果不加以控制，很容易引发系统振荡，影响逆变器的正常运行。
基于FPGA的三电平LCL有源滤波器控制策略研究
基于FPGA的三电平LCL有源滤波器控制策略研究
近年来，随着电力系统中非线性负载的增加，谐波和干扰问题日益突出。
为了有效抑制谐波和提高电力系统的稳定性，有源滤波器成为了一种重要的解决方案。
而三电平LCL有源滤波器作为一种新型的有源滤波器，具有体积小、效率高、抑制谐波能力强等优点，因此备受关注。
在三电平LCL有源滤波器中，控制策略的选择对其性能起着至关重要的作用。
本文基于FPGA（现场可编程门阵列）技术，对三电平LCL有源滤波器的控制策略进行了研究。
首先，本文通过对三电平LCL有源滤波器的工作原理进行分析，明确了其主要构成和工作过程。
然后，针对谐波抑制和系统稳定性的要求，提出了一种改进的控制策略。
在该控制策略中，通过FPGA实现了先进的多电平调制技术，使得有源滤波器能够更好地抑制谐波。
同时，根据系统的实时需求，优化了电流控制环节，提高了系统的稳定性和响应速度。
为了验证该控制策略的有效性，本文进行了实验仿真。
仿真结果表明，所提出的控制策略能够有效地抑制谐波，使得电力系统中的电流波形更加纯净。
同时，系统的稳定性和响应速度也得到了显著提高。
综上所述，本文基于FPGA技术对三电平LCL有源滤波器的控制策略进行了研究。
通过优化控制策略，实现了更好的谐波抑制效果和系统稳定性。
该研究成果具有重要的理论和实际意义，为电力系统的稳定运行和谐波抑制提供了新的思路和方法。
未来的研究方向可以进一步探索控制策略的优化和应用范围的扩大，以满足电力系统中不断增长的需求。
一种LCL滤波器有源阻尼策略与设计方法
ｐ ｓ ｄ ａ ｔ ｅ ａ ｉ ｇ ｔａｅ ｙ ｎ ｙ ｔｍ ｒ ｓ ｎ ｎｃ ｐ ａ ｇ ｉ ａ ｓ ｔｈｉ ￣ｅ ｕ ｎ ｙ ａｎ ｏ ｅ ｃｉ ｄ ｍｐ ｎ ｓｒｔ ｇ ｏ ｓ ｓｅ ｖ ｅ ｏ ａ ｅ ｅ ｋ ａｎ ｎｄ ｗｉｃ ｎｇ ｑ ｅ ｃ ｇ ｉ ｗａ ｒ － ｓ ｅ ｓ ａｃ ｅ ｅ ｒ ｈ ｄ．Ｄｅ ｉ ｎ ｍｅ ｈ ｄ ｏ ｓｇ ｔ ｏ ｆ￣ｅ ｂ ｃ ａ ａ ｔ ｒｉ ｃｉ ｅｄａ ｄ ａ ｋ ｐ ｒ ｍｅｅ ｎ ａ ｔｖ ｍｐｉｇ ｓｒ ｔｇ ｓｏ ｔ ｉ ｄ ｂ ｏ ａ ｉ ｇ ｔ ｎ ｔａ ｅ ｗａ ｂ ａｎｅ ｙｃ ｍｐ ｒｎ ｈｅ ｙ ａ ｔｖ ａ ｉ ｇ ｓｒ ｔｇ ｔ ｈ ｅ ｃｉｅ ｄ ｍｐ ｎ ｔ ｏ ． Ｓ ｍｕ ａｉ ｎ ｒ ｓ ｔ ｆ ｄ—ｉ ｖ ｒｅ ｈ ｗ ｈ ｔ ｃｉ ｅ ｄ ｍｐ ｎ ｔａｅ ｗｉ ｔ ｅ ｒ ａ ｔｖ ａ ｉ ｇ ｍｅ ｈ ｄ ｙ ｈ ｉ ｌｔｏ ｅ ｕｌ ｏ ｓ ｎ ｅ ｔｒ ｓ ｏ ｔ ａ
尼损 耗会 引起 严重发 热 问题 ， 据 Ｌ Ｌ滤 波 器 的传 递 函数 和 电容 支路 电流 对 系统 阻尼 的影 响 ， 根 Ｃ 提
出一种 电容 支路 电流反馈 有 源 阻尼 策略 和反馈 参数设 计 方 法。研 究 了电容 支路 电流反馈 有 源 阻尼 策略 对 系统谐 振峰 增益 和开 关频 率处增 益的影 响 ， 将该 有 源 阻尼 策略 和 无 源 阻尼 法进 行 了对 比研
ｏ ｆＬＣＬ ｌ ｒ ａ ｄ ｔ ｅ ｉ ａ ｔｏ ａ ａ ｉｏ ｕ ｒ ｎ ｎ ｔ ａ ｉ ｇ ｏ ｈｅ ｓ ｓｅ ． Ｔ ｅ ｉ ｉ ｅ ｆ ｔ ｎ ｈ ｍｐ ｃ ｆｃ ｐ ｃｔｒ ｃ ｒｅ ｔｏ ｈｅ ｄ ｍｐ ｎ ｆｔ ｙ ｔｍ ｈ ｍｐａ ｔｏ ｈ ｒ — ｃ ｆｔ ｅ ｐ ｏ
LCL型单相光伏并网逆变器控制策略的研究
LCL型单相光伏并网逆变器控制策略的研究一、本文概述随着全球能源危机和环境问题的日益严重，可再生能源的利用和开发受到了越来越多的关注。
其中，太阳能光伏发电作为一种清洁、可再生的能源形式，具有广阔的应用前景。
单相光伏并网逆变器作为太阳能光伏发电系统的核心设备之一，其控制策略的研究对于提高光伏发电系统的效率和稳定性具有重要意义。
本文旨在研究LCL型单相光伏并网逆变器的控制策略，以期在提升逆变器性能、优化系统运行方面取得突破。
本文将介绍LCL型单相光伏并网逆变器的基本结构和工作原理，为后续控制策略的研究奠定基础。
本文将重点分析LCL型逆变器的控制策略，包括最大功率点跟踪（MPPT）控制、并网电流控制、无功功率控制等。
在此基础上，本文将探讨如何通过优化控制策略，提高逆变器的效率和稳定性，实现光伏发电系统的优化运行。
本文还将对LCL型单相光伏并网逆变器的并网电流质量、电网适应性等关键问题进行深入研究。
通过理论分析和实验验证，本文将提出一种有效的控制策略，以提高逆变器的并网电流质量，增强其对电网的适应性。
本文将总结研究成果，并对未来的研究方向进行展望。
通过本文的研究，期望能为LCL型单相光伏并网逆变器的控制策略优化提供理论支持和实践指导，推动光伏发电技术的持续发展。
二、LCL型单相光伏并网逆变器的基本原理LCL型单相光伏并网逆变器是一种高效、可靠的电力转换设备，其核心功能是将光伏电池板产生的直流电能转换为交流电能，并使其与电网的电压和频率同步，从而实现对电网的并网供电。
这种逆变器的主要组成部分包括光伏电池板、直流侧电容、LCL滤波器、功率变换器以及控制系统。
在LCL型单相光伏并网逆变器中，LCL滤波器发挥着至关重要的作用。
它由两个电感（L）和一个电容（C）组成，能够有效地滤除功率变换器产生的谐波，提高并网电流的质量。
LCL滤波器的设计需要综合考虑滤波效果、系统成本以及动态响应能力等因素。
功率变换器是逆变器的核心部件，负责将直流电能转换为交流电能。
LCL滤波的电压型有源整流器新型主动阻尼控制
2008年9月电工技术学报Vol.23 No. 9 第23卷第9期TRANSACTIONS OF CHINA ELECTROTECHNICAL SOCIETY Sep. 2008 LCL滤波的电压型有源整流器新型主动阻尼控制黄宇淇姜新建邱阿瑞（清华大学电力系统及大型发电设备安全控制和仿真国家重点实验室北京 100084）摘要提出一种主动阻尼控制方法，在传统电压空间矢量控制中引入变流器侧电感电压高频分量反馈消除LCL滤波三相电压型有源整流器电流谐振现象。
考虑采样保持、运算和脉宽调制引入的控制延时，建立了包括电流控制和LCL滤波器在内的存在一个采样周期延时的简化离散模型，在z平面分析其稳定性，通过调节反馈系数调整零极点，实现了系统的稳定控制。
为不增加传感器的数量，利用参数估计得到变流器侧电感电压和网侧电压，大大减少了所需的电压/电流传感器的个数。
最后，给出LCL滤波三相电压型有源整流装置的仿真及实验结果，证明了提出的主动阻尼控制及稳定性分析方法的可行性。
关键词：有源整流LCL滤波器主动阻尼被动阻尼电压空间矢量控制中图分类号：TM461A Novel Active Damping Control Scheme for a Three-PhaseActive Rectifier With LCL-FilterHuang Yuqi Jiang Xinjian Qiu Arui（State Key Laboratory of Security Control and Simulation of Power Systems and Large GenerationEquipments Tsinghua University Beijing 100084 China）Abstract A novel active damping control scheme is developed to eliminate stability problems arisen in the current control of a three-phase voltage source active rectifier (VSR) with LCL-filter. A converter side inductance voltage feedback loop is introduced in the traditional voltage oriented control to stabilize VSR. A simplified discrete model including the current control loop and LCL-filter is established with one sample delay, considering time delays induced by S/H (sampling and holding), processing and modulation. The amplification coefficient of the converter side inductance voltage feedback loop is tuned up to change the unstable poles of LCL-filter. Parameter estimate methods are used to remove unnecessary sensors. Simulation and experiment of VSR with LCL-filter demonstrate the proposed active damping control scheme and the stability analyses.Keywords：Active rectifier, LCL-filter, active damping, passive damping, voltage oriented control1引言电压型有源整流器（Voltage Source active Rectifier，VSR）具有直流电压可控，网侧输入电流畸变率低，高功率因数以及能量双向流动等优点[1]，在可再生能源并网发电[2-3]，混合并联型有源电力滤波器[4-5]和统一潮流控制[6-7]等工业领域得到了广泛的应用。
LCL滤波的并网变换器中阻尼电阻影响分析
L CL滤波的并网变换器中阻尼电阻影响分析①赵仁德1,赵 强1,李 芳2,王 平1(1.中国石油大学(华东)信息与控制工程学院,东营257061;2.山东科技大学信息与电气工程学院,青岛266510)摘要:为明确L CL滤波的并网变换器中阻尼电阻对系统稳定性、滤波效果及功率损耗的影响,根据三相并网型变换器的数学模型,推导了电流环S域和Z域的传递函数,通过Z域系统极点变化情况分析了阻尼电阻对系统稳定性的影响;根据系统S域传递函数的波特图分析了阻尼电阻对滤波效果的影响;建立了Matlab/ Simulink仿真模型,对系统稳定性和阻尼电阻对功率损耗的影响进行仿真。
由分析可知,对于阻尼电阻选择,应在满足系统稳定性和滤波效果的情况下,尽量降低电阻的阻值。
关键词:阻尼电阻;L CL滤波器;稳定性;滤波效果;功率损耗中图分类号:TM46 文献标志码:A 文章编号:100328930(2009)0620112205Impact of Damping R esistance on G rid Inverter with L CL2f ilterZHAO Ren2de1,ZHAO Qiang1,L I Fang2,WAN G Ping1(1.College of Information and Cont rol Engineering,China University of Pet roleum,Dongying257061,China;2.College of Information and Elect ric Engineering,Shandong U niversity of Scienceand Technology,Qingdao266510,China)Abstract:In order to clarify the influence of the damping resistance on system stability,filtering effect and power loss,the transfer f unction in S and Z domain according to the model of the three2phase voltage grid con2 verter was acquired.This paper has analyzed the damping resitance’s impact on system stability according to the variation of zero2pole in Z domain,and analyzed the filtering effect by the S domain variation of transfer f unc2 tion bode diagram.The filtering effect is analyzed by the variation of transfer f unction bode diagram.The sys2 tem stability and loss of damping resistance was simulated in Matlab/Simulink,which shows that the choice of damping resistors should meet the system stability and filtering effect,and the resistance value should be re2 duced.K ey w ords:damping resistance;L CL2filter;stability;filtering effect;power loss 三相电压型脉宽调制PWM(p ulse widt h modulation)并网变换器在风能、太阳能等可再生能源并网发电系统中得到广泛应用[1]。
LCL滤波器的新型有源阻尼控制
LCL滤波器的新型有源阻尼控制付明志;王玉芝;秦猛;孟宪乐;姜齐荣【摘要】针对光伏并网变换器所采用的LCL滤波器,首先分析了其采用三种无源阻尼方案时的频率特性.然后,根据串并联混合型无源阻尼方案系统传递函数框图变换,提出了一种采用电容电流PI反馈的新型有源阻尼控制方案.随后,利用阻抗模型研究了串联电阻无源阻尼方案、电容电流比例反馈有源阻尼方案和电容电流PI反馈有源阻尼方案对逆变器特性的影响.结果表明,电容电流PI反馈方案可以有效地增加LCL滤波器谐振频率处的阻尼,同时也增加了控制的自由度.最后,特征值分析表明新方案具有更大的控制参数稳定域,并利用PSCAD进行了仿真验证.新型有源阻尼方案不仅能够有效抑制LCL滤波器的振荡,而且与传统方案相比性能更佳,具有良好的工程实践价值.【期刊名称】《电气自动化》【年(卷),期】2019(041)003【总页数】4页(P38-41)【关键词】并网逆变器;LCL滤波器;无源阻尼;有源阻尼控制;参数稳定域【作者】付明志;王玉芝;秦猛;孟宪乐;姜齐荣【作者单位】天津平高智能电气有限公司,天津 300300;清华大学电力系统及发电设备控制和仿真国家重点实验室,北京 100086;天津平高智能电气有限公司,天津300300;天津平高智能电气有限公司,天津 300300;清华大学电力系统及发电设备控制和仿真国家重点实验室,北京 100086【正文语种】中文【中图分类】TM720 引言作为一种清洁的可再生能源技术，光伏发电在世界范围内的并网容量迅速攀升。
由于LCL滤波器体积小、对电流中的高频分量具有良好的衰减特性，因此，在光伏并网变换器中得到了广泛的应用。
然而，LCL滤波器自身的固有谐振易造成系统失稳，因此必须采取一定的阻尼措施防止振荡的发生[1]。
目前常见的阻尼方案可分为无源阻尼方案[2-3]和有源阻尼方案[4-5]。
无源阻尼方案通过在LCL滤波器的电容支路并联或串联电阻以抑制振荡。
LCL滤波的电压型PWM整流器的有源阻尼控制_张宪平
L CL滤波的电压型PWM整流器的有源阻尼控制3张宪平1,2 李亚西1 林资旭1 许洪华11.中国科学院电工研究所2.中国科学院研究生院 摘要:为抑制L CL滤波器的谐振,解决采取增加电阻方法带来的PWM整流器功率损耗问题,提出了基于虚拟电阻思想的新型有源阻尼控制策略。
滤波电容电压经过比例处理后注入整流器输入电流,通过改变参考输入电流,滤波器的谐振得到了有效抑制。
该控制策略不会带来功率损耗及效率降低问题,并且参数的选择非常简单。
为了说明阻尼电阻的作用,并对L CL滤波的PWM整流器的数学模型做了分析。
最后的仿真结果证明了所提出的控制策略是正确可行的。
关键词:PWM整流器 L CL滤波器 谐振 有源阻尼 虚拟电阻Active Damping Control of V oltage Source PWM R ectif ifer with LC L FilterZhang Xianping Li Yaxi Lin Zixu Xu HonghuaAbstract:A novel active damping controlling strategy based on virtual resistor concept was presented to supress resonance of L CL filter and reduce power loss of threeΟphase pulse width modulation(PWM)rectifier by reactive damping method.Controlling arithmetic was used to replace f unction of damping resistor.Filter ca2 pacitor voltage was measured and multiplied an appropriate proportional parameter to inject input current of PWM rectifier.Reference current of PWM rectifier was modified to suppress resonance of filter.This strategy wouldn′t cause power loss to reduce efficiency of system.It is also very easy to choose parameter.Moreover complete mathematical model of threeΟphase PWM rectifier were analyzed to show f unction of damping resis2 tor.At last the results of simulation using Matlab show the validity of the proposed method.K eyw ords:PWM rectifier L CL filter resonance active damping virtual resistor1 引言由于电压型PWM整流器能够实现输入电流的正弦化及功率因数可调和能量的双向流动,并且可以保证直流电压稳定[1,2],因此PWM整流器在可再生能源分布式发电系统中受到了越来越多的青睐及应用[3～5]。
三相并网逆变器LCL滤波器的研究及新型有源阻尼控制_陈新
控制上使得电容电压 u C 和网侧电流 i2 同相位，
（ 6）
网侧等效阻抗
Z grid Z b j L2
（ 7）
由此可见， 当检测滤波电容电压 u C 和网侧电流
i 2 时，网侧等效阻抗呈容性。电路表现为电容（容
值为 1/ 2 L2 ）与基准阻抗串联，如图 4b 所示。
图3 不同阻尼电阻连接方式下 LCL 滤波器的伯德图 Fig.3 Bode diagram of LCL filter with damped resistor in different positions
Compared with the traditional L type filter, LCL type filter is more suitable for
three-phase grid-connected inverter which used in the high-power because of its lower cost and good performance in harmonic suppression. The variation of net impedance is analyzed according to the different positions of voltage and current sensors in the inverter. The stabilization analysis of system is also discussed on the paper in different current control ways. To the question of resonance in the LCL filter and the application of passive damped resistor will cause the power loss and affect the system efficiency, the system control models and transfer functions which based LCL filter capacitor-series and parallel damped resistor are constructed. According to the principle of equivalent function, the system control strategy which based on LCL filter capacitor-series and parallel active virtual damped resistor is obtained with the feedback of filter capacitor voltage on this paper. The control strategy which based on LCL filter capacitor-parallel active virtual damped resistor is verified in the Matlab/Simulink and experiment. The results of simulation and experiment show the current of grid is stabilization and low THD, and the system power loss is not increased at the same time. Keywords ： Grid-connected inverter, stabilization analysis, LCL filter, active virtual damped resistor, control strategy
LCL并网逆变器各种有源阻尼方法研究和对比
LCL并网逆变器各种有源阻尼方法研究和对比LCL并网逆变器是一种常用的新能源发电系统中的逆变器模式，其特点是具有较高的功率密度、效率和稳定性。
在LCL并网逆变器的工作过程中，由于电网和逆变器之间存在较大的电容阻抗差异，容易导致系统产生谐振问题。
为了减小系统谐振现象，需要采取一定的有源阻尼措施。
目前，有多种有源阻尼方法可以用于LCL并网逆变器，包括有源阻尼控制策略、谐振频率自适应控制策略、并网滤波器参数设计优化和谐振抑制控制策略等。
其中，有源阻尼控制策略是最常用的方法之一、该方法通过逆变器控制器的输出引入额外的有源阻尼，改变系统动态特性，减小系统谐振现象。
有源阻尼控制策略根据逆变器输出电流的变化特征，通过改变电流控制环节的控制策略来实现对系统谐振的抑制。
该方法具有实施简单、稳定性好等优点。
谐振频率自适应控制策略是另一种常用的有源阻尼方法。
此策略通过在线识别电网频率和逆变器谐振频率，并将两者进行比较，根据比较结果调整控制器参数，实现对系统谐振的抑制。
该方法具有自适应性强、抑制效果好等优点。
并网滤波器参数设计优化是一种利用滤波器参数设计的方法。
通过优化滤波器的电感和电容参数，可以改善LCL并网逆变器的动态特性和抑制系统谐振。
该方法具有简单可行、节省成本等优点。
谐振抑制控制策略是一种基于滤波器的控制方法。
通过调整逆变器输出电流的相位和幅值，实现对系统谐振的抑制。
该方法具有抑制效果显著、系统稳定性好等优点。
综上所述，LCL并网逆变器的有源阻尼方法包括有源阻尼控制策略、谐振频率自适应控制策略、并网滤波器参数设计优化和谐振抑制控制策略等。
这些方法在实际应用中具有各自的优缺点，需要根据具体情况选择合适的方法。
在未来的研究中，可以进一步探索不同方法的优化和融合，提高LCL并网逆变器的性能和稳定性。
基于LCL滤波器的三相并网逆变器的研究
基于LCL滤波器的三相并网逆变器的研究一、本文概述随着可再生能源的广泛应用和电力电子技术的快速发展，三相并网逆变器在分布式发电、微电网以及电能质量控制等领域中发挥着越来越重要的作用。
并网逆变器的主要功能是将直流电能转换为与电网电压同步的三相交流电能，并稳定、可靠地并入电网。
在这一过程中，滤波器的设计对于保证电能质量、抑制谐波干扰以及提高系统稳定性具有关键性的作用。
LCL滤波器作为一种常用的并网逆变器滤波器，其独特的结构和性能优势使得它在三相并网逆变器中得到了广泛应用。
LCL滤波器能够在高频段提供更大的阻抗，从而更有效地抑制谐波和电磁干扰，提高电能质量。
同时，LCL滤波器的设计灵活性较高，可以通过调整滤波器的参数来优化系统的性能。
因此，研究基于LCL滤波器的三相并网逆变器具有重要的理论意义和实践价值。
本文旨在深入研究基于LCL滤波器的三相并网逆变器的设计、控制策略及优化方法。
将对LCL滤波器的基本原理和特性进行详细的分析和讨论，为后续的研究奠定基础。
然后，本文将研究三相并网逆变器的数学模型和控制策略，分析其在不同运行条件下的动态性能和稳定性。
在此基础上，本文将探讨LCL滤波器参数优化方法，以提高并网逆变器的电能质量和系统稳定性。
本文将通过实验验证所提方法的有效性和可行性，为实际工程应用提供指导和借鉴。
通过本文的研究，期望能够为三相并网逆变器的设计和优化提供新的思路和方法，推动可再生能源和电力电子技术的发展和应用。
二、LCL滤波器基本原理LCL滤波器是一种广泛应用于三相并网逆变器中的无源滤波器，其主要功能是在逆变器与电网之间提供一个阻抗匹配，减少谐波污染，并改善系统的动态响应。
LCL滤波器的名称来源于其结构特点，即由电感（L）、电容（C）和另一个电感（L）串联而成。
谐波抑制：由于电容C的存在，LCL滤波器在特定频率下具有低阻抗特性，可以有效滤除逆变器产生的高频谐波，减少谐波对电网的污染。
阻抗匹配：LCL滤波器的电感L和电容C的组合可以调整滤波器的阻抗特性，使之与逆变器和电网的阻抗相匹配，减少因阻抗不匹配引起的反射波和谐波振荡。
LCL滤波的风电网侧变流器有源阻尼策略
电 力 自 动 化 设 备
Electric Power Automation Equipment
Vol．30 No.6 Jun. 2010
LCL 滤波的风电网侧变流器有源阻尼策略
张宪平 ，周 飞 ，赵 波 ，荆 平
（ 中国电力科学研究院 ，北京 100192） 摘要 ： 为提高基于 LCL 滤波器拓扑的风电变流器系统稳定性 ， 对变流器的谐振阻尼策略进行了研究 。 通过 对 LCL 滤波的变流器电流闭环特性分析 ， 提出了一种新型的有源阻尼策略 。 利用电容电流和比例环节对电 网电流闭环极点进行配置 ， 以增大电网电流闭环控制系统的阻尼 ， 抑制谐振发生 。 为降低采样环节对系统 稳定性的影响 ， 提出了利用相位超前滤波器对延迟进行补偿的措施 。 通过搭建基于 LCL 滤波器的风力发电 系统网侧变流器仿真模型和实验系统 ， 对理论进行了验证 。 仿真和实验结果证明所提出的控制方案是正确 可行的 。 关键词 ： 风力发电 ； 网侧变流器 ； LCL 滤波器 ； 无源阻尼 ； 有源阻尼 中图分类号 ： TM 614 ；TM 461 文献标识码 ： A 文章编号 ： 1006 － 6047 （2010）06 － 0011 － 05 侧 电 感 Lg 、 变 流 器 侧 电 感 Lcon 和 滤 波 电 容 Cf ， 其 中 Lcon 主 要 作 用 是 升 压 和 能 量 的 变 换 ，Lg、Cf 用 于 滤 除 高次谐波 。 在图 1 中 ，Rg、Rcon 分别为电感 Lg、Lcon 上的 杂散等效电阻 。 在风力发电系统中 ， 网侧变流器根据系统的不 同要求工作在整流或逆变状态 。 由于网侧变流器在 整流和逆变运行时的控制策略是相同的 ， 仅是能量 的流动方向发生了变化 ，因此文中以网侧变流器工作 于整流状态为例进行研究 。 设三相电网电压平衡 ，由 基于 LCL 滤波器的三相网侧变流器拓扑结构 ， 可得 到变流器交流侧的电流 、 电压方程组 ［19］： k （1 ） uk （t） = - R ik （t） - L d i con（t） + uk（t）
LCL型并网变换器PCC点电压反馈有源阻尼控制策略
电气传动2017年第47卷第2期LCL 型并网变换器PCC 点电压反馈有源阻尼控制策略王颖杰，王文超，李炎，许贺（中国矿业大学信息与电气工程学院，江苏徐州221008）摘要：并网变换器作为分布式发电系统与电网间的连接枢纽，并网电流质量是其关键，采用LCL 滤波器可用较小的电感量有效地降低电流谐波，但易引起谐振。
同时，随着分布式发电系统的增大，公共接入点（PCC ）的电网阻抗使得LCL 滤波器固有谐振频率发生移动，更不利于电流系统的控制。
而已有的大部分研究并没有重视电网阻抗的影响。
针对上述问题，提出了一种基于公共接入点电压反馈的有源阻尼控制策略，该策略不需额外地增加传感器。
分析了反馈环节参数对所提策略阻尼效果的影响。
仿真验证了该策略的有效性与可行性。
关键词：并网变换器；电网阻抗；公共接入点电压；LCL 滤波器；有源阻尼中图分类号：TM46文献标识码：ADOI ：10.19457/j.1001-2095.20170206PCC Voltage Feedback Active Damping Control Strategy for Grid -connectedConverter with LCL FilterWANG Yingjie ，WANG Wenchao ，LI Yan ，XU He（School of Information and Electrical Engineering ，China University of Mining and Technology ，Xuzhou 221008，Jiangsu ，China ）Abstract:Grid -connected converter is the connecting hub between the distributed generation system and thegrid ，and the quality of grid connected current is the key.Although the use of LCL filters can effectively reduce thecurrent harmonics with smaller inductance ，it is easy to cause resonance.Meanwhile ，with the increase of thedistributed generation system ，the grid impedances of the public connecting point （PCC ）make the LCL filter ′s inherent resonant frequency shift ，which is not conducive to the control for the current system.However ，most of the studies have not paid much attention to the influence of the grid impedance.In view of the above problems ，presented an active damping control strategy without extra sensors ，which was based on public connecting point voltagefeedback.The effect of the feedback link parameters on the damping effect was analyzed.The validity and feasibility of the proposed control strategy are verified by simulation.Key words:grid -connected converter ；grid impedance ；public connecting point voltage ；LCL filter ；active damping 基金项目：中国博士后科学基金项目（2014M561726）；国家重点研发计划（2016YFC0600906）作者简介：王颖杰（1979-），男，博士研究生，讲师，Email ：wyj971@ELECTRIC DRIVE 2017Vol.47No.2随着工业的不断发展，能源紧缺、环境污染等问题日益严重，以太阳能、风能为主的新型分布式发电技术受到了世界各国的高度重视［1-2］。
带LCL滤波器的微电网控制策略综述
带LCL滤波器的微电网控制策略综述摘要：由于LCL滤波器有诸多优势，因而广泛的应用微电网中，但是此滤波器会产生谐振现象，影响滤波效果。
本文是对带LCL滤波器的微电网控制方法的综述，方便更加快捷的了解学术前沿。
关键词：微电网；LCL滤波器；控制引言：LCL滤波器有诸多优势因而得到广泛的应用，其衰减效果好、成本少、体积小、但是结构复杂、控制困难，因此需要采取合适的控制方法来解决其出现的谐振问题。
本文先从无源阻尼控制出发，分别分析了带LCL滤波器的微电网单逆变器和多逆变器的谐振抑制，分析综述各种控制策略的优缺点。
1研究的背景与意义微电网中形形色色的微电源，它们都有各自的适用场合，会受到天气或海拔等自然因素的影响，具有复杂多变性。
若频繁启动或停止，就会引起频率的不稳定，这都会给微电网系统带来杂波等不利因素；而逆变器本身就是一个谐波源，其自身也会产生相应的谐波，这样也会给用户侧的电压和频率造成较大的影响，近年来微电网的渗透率越来越大，这将对配电网的长期稳定运行十分不利。
除此之外，微电网中的负荷也具有波动不确定性，其对电能质量的要求也随之更加严格。
一般地，在逆变器输出侧的电流中会带有杂波，这不利于系统的稳定运行，这时都会在其输出侧接一个滤波装置，相比于L和LC型滤波器，在相同的谐波标准下，LCL滤波器可以降低总的电感值，尤其是在大中功率场合应用越来越广泛。
但是LCL滤波器容易引起谐振尖峰，并且在多逆变器并联的场合还会导致环流问题，在复杂环境下，环流和谐振现象往往同时存在，其会受到控制参数、滤波器参数等各种因素的影响，使得控制更加复杂，因此，有必要研究出性能更好的LCL滤波器控制策略，以期望得到更加优质的并网电流。
2 LCL滤波器的无源阻尼控制逆变器大多通过滤波器、线路并网，LCL滤波器相较于L滤波器有诸多优点，如可以减少器件的体积、节约成本、高频段的谐波抑制效果更好等等，但是其却存在严重的谐振问题，针对这一现象，可以采取有源或者无源阻尼控制方法。
