电脑主板故障诊断代码查询MicrosoftWord文档
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全代码对照表00 . 已显示系统的配置；即将控制IＮＩ19引导装入。
0１处理器测试1,处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始,不可屏蔽中断即将停用。
ＣPＵ寄存器测试正在进行或者失败。
０2确定诊断的类型（正常或者制造)。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断;通过延迟开始。
CMＯS写入/读出正在进行或者失灵。
０３清除8042键盘控制器，发出TＥＳTＫBRD命令（AＡＨ) 通电延迟已完成。
ROM ＢＩOＳ检查部件正在进行或失灵。
04使80４２键盘控制器复位，核实TESTKＢRD。
键盘控制器软复位/通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5,可获得８042控制状态。
已确定软复位/通电；即将启动ＲOＭ。
ＤMA初如准备正在进行或者失灵。
０６使电路片作初始准备，停用视频、奇偶性、DＭＡ电路片,以及清除ＤＭA 电路片，所有页面寄存器和ＣMＯＳ停机字节。
已启动ROM计算ＲOM BＩO Ｓ检查总和，以及检查键盘缓冲器是否清除。
ＤＭA初始页面寄存器读／写测试正在进行或失灵。
0７处理器测试2，核实CPU寄存器的工作。
RＯM BＩOS检查总和正常,键盘缓冲器已清除，向键盘发出ＢAT(基本保证测试)命令。
.08使ＣMＯＳ计时器作初始准备,正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAＭ更新检验正在进行或失灵。
０9 EＰROM检查总和且必须等于零才通过。
核实键盘的基本保证测试,接着核实键盘命令字节。
第一个64K RＡM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个６４ＫRAM芯片或数据线失灵，移位。
0Ｂ测试８254通道0。
写入键盘控制器命令字节,即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C测试8254通道1。
键盘控制器引脚23、2４已封锁/解锁;已发出NOＰ命令。
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。

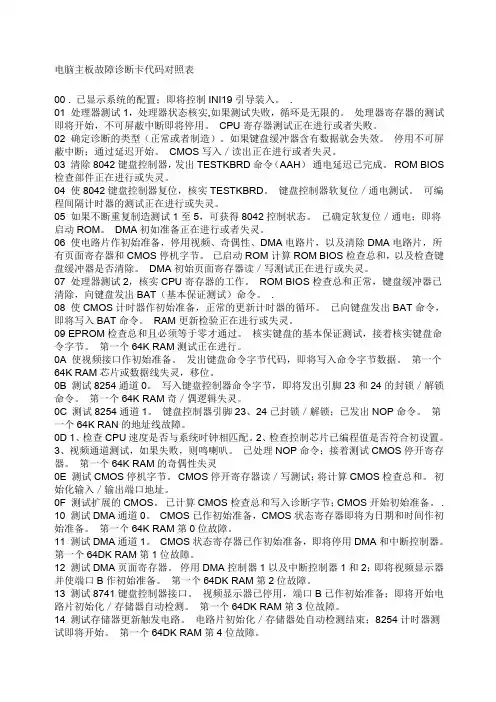

电脑故障诊断代码对照表
电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。

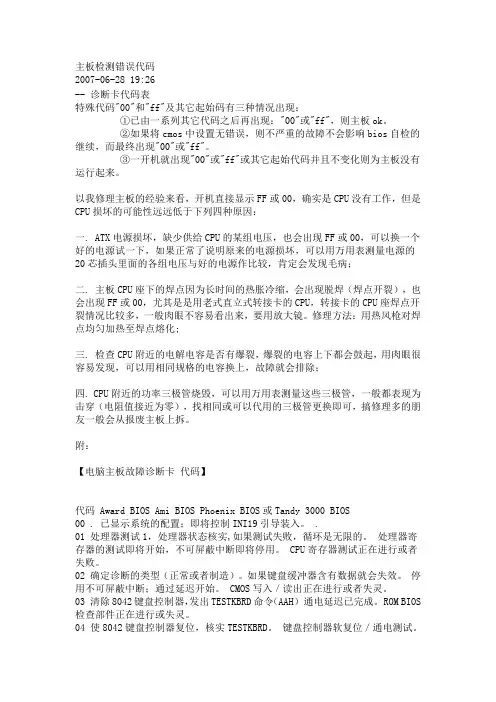

主板检测错误代码
主板检测错误代码2007-06-28 19:26-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
以我修理主板的经验来看，开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。
附：【电脑主板故障诊断卡代码】代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

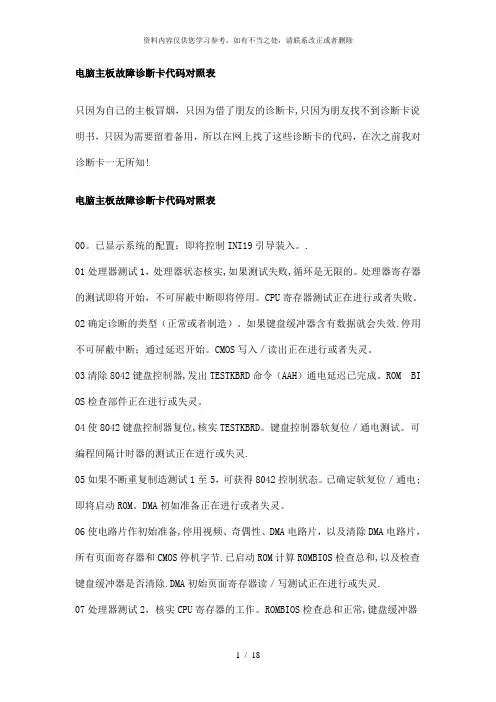

【精品】电脑主板故障诊断卡代码对照表25901
电脑主板故障诊断卡代码对照表只因为自己的主板冒烟，只因为借了朋友的诊断卡,只因为朋友找不到诊断卡说明书，只因为需要留着备用，所以在网上找了这些诊断卡的代码，在次之前我对诊断卡一无所知!电脑主板故障诊断卡代码对照表00。
已显示系统的配置；即将控制INI19引导装入。
.01处理器测试1，处理器状态核实,如果测试失败,循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效.停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03清除8042键盘控制器,发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BI OS检查部件正在进行或失灵。
04使8042键盘控制器复位,核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵.05如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电;即将启动ROM。
DMA初如准备正在进行或者失灵。
06使电路片作初始准备,停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节.已启动ROM计算ROMBIOS检查总和,以及检查键盘缓冲器是否清除.DMA初始页面寄存器读／写测试正在进行或失灵.07处理器测试2，核实CPU寄存器的工作。
ROMBIOS检查总和正常,键盘缓冲器已清除，向键盘发出BAT(基本保证测试）命令。
08使CMOS计时器作初始准备,正常的更新计时器的循环.已向键盘发出BAT命令,即将写入BAT命令。
RAM更新检验正在进行或失灵。
09EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64KRAM测试正在进行。
0A使视频接口作初始准备。
发出键盘命令字节代码,即将写入命令字节数据.第一个64KRAM芯片或数据线失灵,移位.0B测试8254通道0。

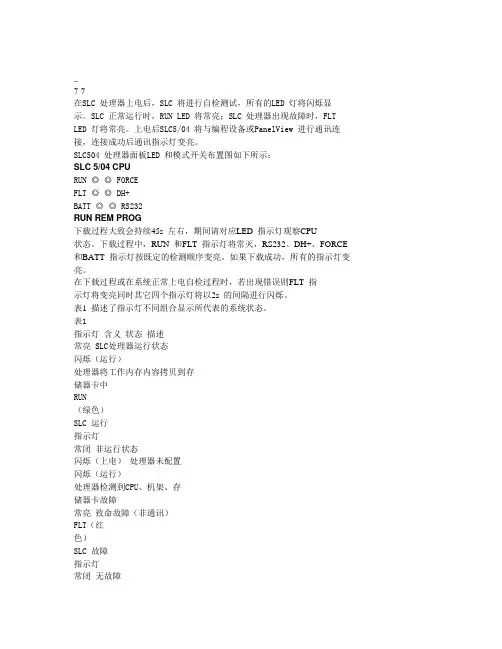

SLC故障诊断 Microsoft Word 文档
_7-7在SLC 处理器上电后，SLC 将进行自检测试，所有的LED 灯将闪烁显示。
SLC 正常运行时，RUN LED 将常亮；SLC 处理器出现故障时，FLT LED 灯将常亮。
上电后SLC5/04 将与编程设备或PanelView 进行通讯连接，连接成功后通讯指示灯变亮。
SLC504 处理器面板LED 和模式开关布置图如下所示：SLC 5/04 CPURUN ◎◎ FORCEFLT ◎◎ DH+BATT ◎◎ RS232RUN REM PROG下载过程大致会持续45s 左右，期间请对应LED 指示灯观察CPU状态。
下载过程中，RUN 和FLT 指示灯将常灭，RS232、DH+、FORCE 和BATT 指示灯按既定的检测顺序变亮。
如果下载成功，所有的指示灯变亮。
在下载过程或在系统正常上电自检过程时，若出现错误则FLT 指示灯将变亮同时其它四个指示灯将以2s 的间隔进行闪烁。
表1 描述了指示灯不同组合显示所代表的系统状态。
表1指示灯含义状态描述常亮SLC处理器运行状态闪烁（运行）处理器将工作内存内容拷贝到存储器卡中RUN（绿色）SLC 运行指示灯常闭非运行状态闪烁（上电）处理器未配置闪烁（运行）处理器检测到CPU、机架、存储器卡故障常亮致命故障（非通讯）FLT（红色）SLC 故障指示灯常闭无故障常亮BATT 电池电压不足或未装电池（红色）CPU 电池状态指示灯常闭电池正常闪烁I/O 模块输出状态被强制但未使能常亮强制使能，注：只有服务工程师有此受权，调试用。
FORCE（琥珀色）①SLC 输出模块强制状态指示常闭无强制，无使能状态常亮通讯正常状态闪烁（绿色）处理器正进行通讯建立，但无其它主动站点存在DH+（绿色或红色）DH+通讯网络状态闪烁（红色）DH＋网络上有站点地址发生冲突常亮（DF1）DF1 发送状态常闭（DF1）无发送RS232（绿色）DF1 或DH485 通讯网络状态常亮（DH485）DH485 通讯状态诊断SLC 5/04第七章:故障处理______________________________________________________7-8常闭（DH485）致命错误（非通讯）闪烁（DH485）处理器正进行通讯建立，但无其它主动站点存在注：①输出模块强制功能为系统调试人员提供了方便的调试手段。
电脑主板故障诊断检测卡代码表与解决方案.doc
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
电脑主板故障诊断卡代码对照表
电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
SLC故障诊断 Microsoft Word 文档
_7-7在SLC 处理器上电后，SLC 将进行自检测试，所有的LED 灯将闪烁显示。
SLC 正常运行时，RUN LED 将常亮；SLC 处理器出现故障时，FLT LED 灯将常亮。
上电后SLC5/04 将与编程设备或PanelView 进行通讯连接，连接成功后通讯指示灯变亮。
SLC504 处理器面板LED 和模式开关布置图如下所示：SLC 5/04 CPURUN ◎◎ FORCEFLT ◎◎ DH+BATT ◎◎ RS232RUN REM PROG下载过程大致会持续45s 左右，期间请对应LED 指示灯观察CPU状态。
下载过程中，RUN 和FLT 指示灯将常灭，RS232、DH+、FORCE 和BATT 指示灯按既定的检测顺序变亮。
如果下载成功，所有的指示灯变亮。
在下载过程或在系统正常上电自检过程时，若出现错误则FLT 指示灯将变亮同时其它四个指示灯将以2s 的间隔进行闪烁。
表1 描述了指示灯不同组合显示所代表的系统状态。
表1指示灯含义状态描述常亮SLC处理器运行状态闪烁（运行）处理器将工作内存内容拷贝到存储器卡中RUN（绿色）SLC 运行指示灯常闭非运行状态闪烁（上电）处理器未配置闪烁（运行）处理器检测到CPU、机架、存储器卡故障常亮致命故障（非通讯）FLT（红色）SLC 故障指示灯常闭无故障常亮BATT 电池电压不足或未装电池（红色）CPU 电池状态指示灯常闭电池正常闪烁I/O 模块输出状态被强制但未使能常亮强制使能，注：只有服务工程师有此受权，调试用。
FORCE（琥珀色）①SLC 输出模块强制状态指示常闭无强制，无使能状态常亮通讯正常状态闪烁（绿色）处理器正进行通讯建立，但无其它主动站点存在DH+（绿色或红色）DH+通讯网络状态闪烁（红色）DH＋网络上有站点地址发生冲突常亮（DF1）DF1 发送状态常闭（DF1）无发送RS232（绿色）DF1 或DH485 通讯网络状态常亮（DH485）DH485 通讯状态诊断SLC 5/04第七章:故障处理______________________________________________________7-8常闭（DH485）致命错误（非通讯）闪烁（DH485）处理器正进行通讯建立，但无其它主动站点存在注：①输出模块强制功能为系统调试人员提供了方便的调试手段。
我的电脑主板故障诊断卡代码大全
我的电脑到了25就不动了，查询了一下，应该是显卡的问题。
电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
电脑主板故障诊断代码查询Microsoft Word 文档
显示代码查询指示灯功能讲明：12V12V电源，PCI及ISA槽的12V供电指示。
－12V－12V电源，PCI及ISA槽的－12V供电指示。
5V5V电源，PCI及ISA槽的5V供电指示。
－5V－5V电源，PCI及ISA槽的－5V供电指示。
3V33V3电源，PCI及ISA槽的3.3V供电指示。
故障代码含义速查表：1、特不代码“00〞和“FF〞及其它起始码有三种情况出现：已由一系列其它代码之后再出现：“00〞和“FF〞，表示BIOS完成自检。
要是将CMOS中设置无误，那么不严重的故障可不能碍事BIOS自检的接着，而最终出现“00〞和“FF〞。
一开机就出现“00〞和“FF〞或其它起始代码不变化，那么为主板没有运行起来。
1、本表是按代码值从小到大排序，卡中出码顺序不定。
2、未定义的代码表中未列出，假设有以下表中未列出的代码，能够向相关之BIOS厂商或主板厂商查询，或者登陆查阅更祥尽的代码表。
3、关于不同的BIOS〔常用AMI、Award、PHOENIX〕相同的代码代表的意义并不同，因此应清楚你所检测的电脑主板的BIOS类型。
BIOS类型可查阅电脑使用手册，或查瞧主板的BIOS芯片上的标签瞧到，或主板能显示，也能够在启动的屏幕上瞧到。
2、AMIBIOS代码00已显示系统的配置；将操纵INT19引导装进。
01处理器奇存器的测试将开始，非屏蔽中断将停用。
02停用非屏蔽中断；通过延迟开始。
03通电延迟已完成。
04键盘操纵器较复位/通电测试。
05已确定软复位/通电；将启动ROM。
06已启动ROM计算ROMBIOS检查总和，及检查键盘缓冲器是否往除。
07ROMBIOS检查总和正常，键盘缓冲器已往除，向键盘发出BAT〔全然保证测试〕命令。
08已向键盘发出BAT命令，将写进BAT命令。
09核实键盘的全然保证测试，接着核实键盘命令字节。
0A发出键盘命令字节代码，将写进命令字节数据。
0B写进键盘操纵器命令字节，将发出引足23和24的封锁/解锁命令。
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全.txt生活是过出来的，不是想出来的。
放得下的是曾经，放不下的是记忆。
无论我在哪里，我离你都只有一转身的距离。
----------------------- Page 1-----------------------电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS 中设置无错误，则不严重的故障不会影响BIOS 自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS （常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI 槽只有前一部分代码出现，但ISA 槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如DELL810 主板只有靠近CPU 的一个PCI 槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA 与PCI 不一定同步，故有可能ISA 开始出代码，但PCI 的复位灯还不熄，故PCI 代码停在起始码上。
代码 Award BIOS Ami BIOS Phoenix BIOS 或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19 引导装入。
电脑主板故障诊断卡代码大全(doc 8页)
4B . BIOS ROM数据区的检验结束，即将检查＜ESC＞和为软复位清除1MB以上的存储器。
.4C . 清除1MB以上的存储器(软复位)即将清除1MB以上的存储器. 屏蔽视频BIOS ROM。
.4D 已清除1MB以上的存储器（软复位）；将保存存储器的大小。
.4E 若检测到有错误；在显示器上显示错误信息，并等待客户按＜F1＞键继续。
开始存储器的测试：（无软复位）；即将显示第一个64K存储器的测试。
显示版权信息。
4F 读写软、硬盘数据，进行DOS引导。
开始显示存储器的大小，正在测试存储器将使之更新；将进行串行和随机的存储器测试。
.50 将当前BIOS监时区内的CMOS值存到CMOS中。
完成1MB以下的存储器测试；即将高速存储器的大小以便再定位和掩蔽。
将CPU类型和速度送到屏幕。
51 . 测试1MB以上的存储器。
.52 所有ISA只读存储器ROM进行初始化，最终给PCI分配IRQ号等初始化工作。
已完成1MB以上的存储器测试；即将准备回到实址方式。
进入键盘检测。
53 如果不是即插即用BIOS，则初始化串口、并口和设置时种值。
保存CPU 寄存器和存储器的大小，将进入实址方式。
.54 . 成功地开启实址方式；即将复原准备停机时保存的寄存器。
扫描“打击键”55 . 寄存器已复原，将停用门电路A－20的地址线。
.56 . 成功地停用A－20的地址线；即将检查BIOS ROM数据区。
键盘测试结束。
57 . BIOS ROM数据区检查了一半；继续进行。
.58 . BIOS ROM的数据区检查结束；将清除发现＜ESC＞信息。
非设置中断测试。
59 . 已清除＜ESC＞信息；信息已显示；即将开始DMA和中断控制器的测试。
. 5A . . 显示按“F2”键进行设置。
5B . . 测试基本内存地址。
5C . . 测试640K基本内存。
60 设置硬盘引导扇区病毒保护功能。
通过DMA页面寄存器的测试；即将检验视频存储器。
电脑主板故障诊断检测卡代码表
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
