激光干涉原理
激光干涉仪的原理
激光干涉仪的原理
激光干涉仪的工作原理主要基于试验光线和参考光线间的相干干涉现象。
通过干涉方式，可以直接或间接地测定物质的光学性质和几何参数，如折射率、厚度、温度、压力、振动、应力等。
首先，由激光源发出的激光经过分光器被分成两束。
一束作为参考光定向传播，另一束作为试验光无规则传播。
由于试验光经过物质介质后，其相位会发生改变，而参考光的相位则保持不变。
当参考光和试验光在相干条件下汇聚到一点时，两束光波的相位差就会在图像中形成干涉暗纹和亮纹。
干涉图案由于光波的干扰而产生。
当两束光的光程差为整数倍的波长时，干涉图案呈现亮纹。
当光程差为半整数倍的波长时，干涉图案呈现暗纹。
通过观察和分析这些干涉纹，可以精确地测定物质的光学性质和几何参数。
激光干涉仪的优点在于其测量的精度和灵敏度都非常高。
可以实现纳米级甚至皮米级的测量精度，广泛适用于国防科技、生命科学、物理化学、微电子制造等各个科技领域。
要点: 1) 激光干涉仪通过激光干涉的原理来测定物质的光学性质和几何参数；2) 激光干涉仪的测量精度和灵敏度都非常高，可达到纳米级甚至皮米级。
激光干涉仪工作原理
激光干涉仪工作原理
激光干涉仪是一种用于测量光程差的仪器，基于激光干涉原理。
其工作原理如下：
1. 激光发生器产生一束单色、相干、准直的激光光源。
2. 光源经过分束器后，被分为两束光线，各自经过不同的光路。
3. 分别经过不同的光路后，光线再次汇聚在一个检测平面上，形成干涉条纹。
4. 当两束光线的光程差为整数倍的波长时，即满足相干条件，干涉条纹会呈现明暗交替的条纹图案。
5. 通过调节其中一条光路的长度，即可改变光程差，从而改变干涉条纹的位置和形态。
6. 引入被测物体时，可以通过测量光程差的变化来获取被测物体的形貌或长度等信息。
7. 干涉条纹的观察可以使用目视或使用光电探测器等设备进行记录和分析。
激光干涉仪广泛应用于光学、物理、电子等领域中的测量和检测工作中，可以用于精密测量、表面形貌测量、物体位移测量等。
其主要优点包括高分辨率、非接触性、非破坏性等。
激光干涉仪原理及应用
激光干涉仪原理及应用
激光干涉仪是一种利用激光光束干涉现象进行测量和检测的仪器。
它利用激光的单色性、相干性和定向性等特点，通过激光光束的干涉现象来测量光线的相位和波前差，从而达到测量目的。
激光干涉仪的原理和应用都具有重要的科学研究价值和实际应用意义。
激光干涉仪的原理可以简单描述为：两束激光光束通过分束器分开，分别在一边经过样品（或目标物）后再次合并在一起，然后通过干涉物后进入光电探测器进行信号采集。
当两束光经过样品后的相位有差异时，就会产生干涉，形成干涉条纹。
通过观察和分析干涉条纹的变化，可以得到样品的相关信息，如形状、厚度、折射率等。
激光干涉仪的原理中，常见的有两种干涉方式，即自由空间干涉和光纤干涉。
自由空间干涉指的是激光光束在空气中进行干涉，可用于测量样品的曲率、平面度、倾斜度等参数。
而光纤干涉则是将激光光束传输到光纤中进行干涉，可用于对光纤的插入损耗、光纤传输的延迟等进行测量。
激光干涉仪的应用非常广泛。
首先，在科学研究中，激光干涉仪可用于测量光学元件的表面形貌，如透镜、棱镜等，以及光学薄膜的厚度和折射率。
其次，激光干涉仪在工业领域中也得到广泛应用，如测量金属工件的平面度、光滑度等，以及检测半导体器件的曲率、形状等。
此外，激光干涉仪还可用于测量纳米颗粒、生物细胞和薄膜等微小尺度的物体，应用于生物医学领域，如细胞生长的监测、精确测量等。
总之，激光干涉仪作为一种精密测量和检测仪器，在科学研究和工业应用中具有重要意义。
其原理的理解和应用的熟练掌握可推动光学测量和微纳技术的发展，为实现精确测量和控制提供基础和技术支持。

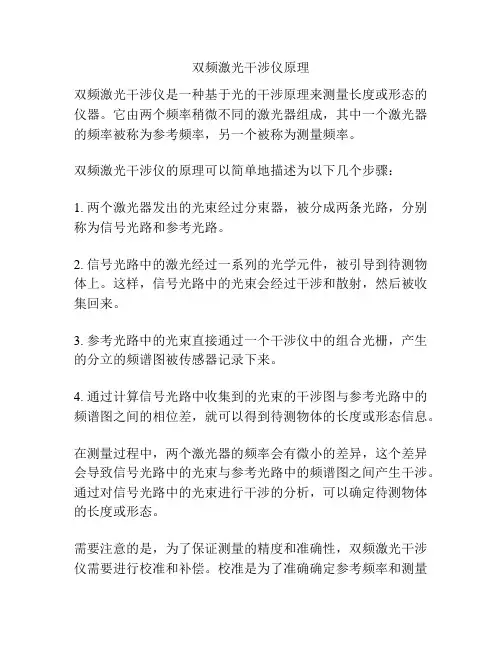

双频激光干涉仪原理
双频激光干涉仪原理
双频激光干涉仪是一种基于光的干涉原理来测量长度或形态的仪器。
它由两个频率稍微不同的激光器组成，其中一个激光器的频率被称为参考频率，另一个被称为测量频率。
双频激光干涉仪的原理可以简单地描述为以下几个步骤：
1. 两个激光器发出的光束经过分束器，被分成两条光路，分别称为信号光路和参考光路。
2. 信号光路中的激光经过一系列的光学元件，被引导到待测物体上。
这样，信号光路中的光束会经过干涉和散射，然后被收集回来。
3. 参考光路中的光束直接通过一个干涉仪中的组合光栅，产生的分立的频谱图被传感器记录下来。
4. 通过计算信号光路中收集到的光束的干涉图与参考光路中的频谱图之间的相位差，就可以得到待测物体的长度或形态信息。
在测量过程中，两个激光器的频率会有微小的差异，这个差异会导致信号光路中的光束与参考光路中的频谱图之间产生干涉。
通过对信号光路中的光束进行干涉的分析，可以确定待测物体的长度或形态。
需要注意的是，为了保证测量的精度和准确性，双频激光干涉仪需要进行校准和补偿。
校准是为了准确确定参考频率和测量
频率之间的差异，而补偿则是为了消除信号光路中的光束通过待测物体和其他光学元件时所引起的相位变化。

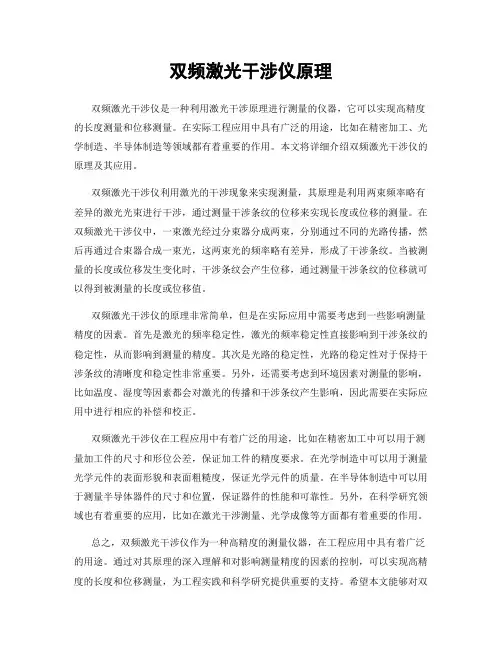

双频激光干涉仪原理
双频激光干涉仪原理双频激光干涉仪是一种利用激光干涉原理进行测量的仪器，它可以实现高精度的长度测量和位移测量。
在实际工程应用中具有广泛的用途，比如在精密加工、光学制造、半导体制造等领域都有着重要的作用。
本文将详细介绍双频激光干涉仪的原理及其应用。
双频激光干涉仪利用激光的干涉现象来实现测量，其原理是利用两束频率略有差异的激光光束进行干涉，通过测量干涉条纹的位移来实现长度或位移的测量。
在双频激光干涉仪中，一束激光经过分束器分成两束，分别通过不同的光路传播，然后再通过合束器合成一束光，这两束光的频率略有差异，形成了干涉条纹。
当被测量的长度或位移发生变化时，干涉条纹会产生位移，通过测量干涉条纹的位移就可以得到被测量的长度或位移值。
双频激光干涉仪的原理非常简单，但是在实际应用中需要考虑到一些影响测量精度的因素。
首先是激光的频率稳定性，激光的频率稳定性直接影响到干涉条纹的稳定性，从而影响到测量的精度。
其次是光路的稳定性，光路的稳定性对于保持干涉条纹的清晰度和稳定性非常重要。
另外，还需要考虑到环境因素对测量的影响，比如温度、湿度等因素都会对激光的传播和干涉条纹产生影响，因此需要在实际应用中进行相应的补偿和校正。
双频激光干涉仪在工程应用中有着广泛的用途，比如在精密加工中可以用于测量加工件的尺寸和形位公差，保证加工件的精度要求。
在光学制造中可以用于测量光学元件的表面形貌和表面粗糙度，保证光学元件的质量。
在半导体制造中可以用于测量半导体器件的尺寸和位置，保证器件的性能和可靠性。
另外，在科学研究领域也有着重要的应用，比如在激光干涉测量、光学成像等方面都有着重要的作用。
总之，双频激光干涉仪作为一种高精度的测量仪器，在工程应用中具有着广泛的用途。
通过对其原理的深入理解和对影响测量精度的因素的控制，可以实现高精度的长度和位移测量，为工程实践和科学研究提供重要的支持。
希望本文能够对双频激光干涉仪的原理和应用有所帮助，同时也希望读者能够在实际应用中充分发挥其优势，取得更好的测量效果。
双频激光干涉仪的原理与应用
双频激光干涉仪的应用研究
1、物理学领域中的应用
在物理学领域中，双频激光干涉仪被广泛应用于长度测量、光学腔衰荡、光 学陷阱等方面。例如，通过测量两个反射镜之间的距离，可以得出光学腔的长度， 进而研究光学腔的衰荡现象。另外，双频激光干涉仪还可以用于测量微小的距离 变化，如光学陷阱中的原子或分子位置的变化。
一、双频激光干涉仪的原理
双频激光干涉仪利用激光干涉和衍射现象来测量长度和角度。它包含两个振 荡频率不同的激光束，经过叠加后产生干涉图案。干涉图案的周期和相位差与被 测长度和角度有关。通过测量干涉图案的变化，可以推导出被测长度和角度的值。
双频激光干涉仪的原理框图如图1所示。激光器发出两束频率不同的激光， 经过分束器后分别形成参考光束和测量光束。这两束光在干涉仪内部进行叠加， 产生干涉现象。干涉仪的高精度光学系统能够将干涉图案聚焦成清晰的图像，并 由探测器进行接收。
4、土木工程领域中的应用
在土木工程领域中，双频激光干涉仪被广泛应用于测量建筑物、桥梁和隧道 等结构的变形和振动。通过测量建筑物或桥梁的振动频率和振幅，可以得出结构 的固有频率和阻尼比等重要参数。此外，双频激光干涉仪还可以用于测量地壳的 微震和地震等自然灾害的参数。
双频激光干涉仪的实验研究
1、双频激光干涉仪的基本原理
实验结果表明，双频激光干涉仪具有高精度、高稳定性和快速响应等特点。 通过改变双频激光束的频率差，可以扩大干涉仪的测量范围。另外，通过将双频 激光干涉仪与其他仪器结合使用，可以扩展其应用范围，例如将双频激光干涉仪 与扫描显微镜结合使用，可以得出微观结构的高精度三维形貌。
结论尽管双频激光干涉仪已经得到了广泛的应用，但是其仍有需要进一步研 究和改进的地方。例如，如何提高双频激光束的相干性、如何降低外界因素对实 验结果的影响以及如何实现实时在线测量等问题需要后续进行深入探讨。总的来 说，双频激光干涉仪在科学和技术上的应用前景非常广阔，未来研究将会有更多 的成果涌现，为人类认识世界和解决问题提供更多的工具和方法。
激光干涉仪原理【深度解析】
激光干涉仪原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.激光干涉仪是以干涉测量法为原理，利用激光作为长度基准，对数控设备（加工中心、三坐标测量机等）的位置精度（定位精度、重复定位精度等）、几何精度（俯仰扭摆角度、直线度、垂直度等）进行精密测量的精密测量仪器。
激光具有高强度、高度方向性、空间同调性、窄带宽和高度单色性等优点。
目前常用来测量长度的干涉仪，主要是以迈克尔逊干涉仪为主，并以稳频氦氖激光为光源，构成一个具有干涉作用的测量系统。
激光干涉仪可配合各种折射镜、反射镜等来作线性位置、速度、角度、真平度、真直度、平行度和垂直度等测量工作，并可作为精密工具机或测量仪器的校正工作。
英文名称：laser interferometer（激光干涉仪）激光干涉仪原理如下图所示：一个角锥反射镜紧紧固定在分光镜上，形成固定长度参考光束。
另一个角锥反射镜相对于分光镜移动，形成变化长度测量光束。
从激光头射出的激光光束①具有单一频率，标称波长为633nm，长期波长稳定性（真空中）优于0.05ppm。
当此光束到达偏振分光镜时，被分成两束光——反射光束②和透射光束③。
这两束光被传送到各自的角锥反射镜中，然后反射回分光镜中，在嵌于激光头中的探测器中形成干涉光束④。
如果两光程差不变化，探测器将在相长干涉和相消干涉的两端之间的某个位置观察到一个稳定的信号。
如果两光程差发生变化，每次光路变化时探测器都能观察到相长干涉和相消干涉两端之间的信号变化。
这些变化（条纹）被数出来，用于计算两光程差的变化。
测量的长度等于条纹数乘以激光波长的一半。
激光干涉仪种类：激光干涉仪有单频的和双频的两种。
单频激光干涉仪：从激光器发出的光束，经扩束准直后由分光镜分为两路，并分别从固定反射镜和可动反射镜反射回来会合在分光镜上而产生干涉条纹。
激光干涉仪原理和应用研究方案
激光干涉仪原理和应用研究方案一、引言激光干涉仪是一种基于激光干涉原理的精密测量仪器，广泛应用于科学研究、工业生产和医疗诊断等领域。
本文将对激光干涉仪的原理进行介绍，并探讨其在应用研究中的潜在价值。
二、激光干涉仪原理1. 激光干涉原理激光干涉仪利用激光的相干性和干涉现象进行测量。
激光是一种特殊的光源，具有高度的单色性、方向性和相干性。
当两束相干激光束在特定条件下相遇时，它们会产生干涉现象。
干涉现象的出现是由于两束光的波长和相位差的关系导致的。
2. 光程差的测量激光干涉仪利用光程差的测量原理来实现测量目标的精密测量。
光程差是指两束光在传播过程中所经历的路径差。
通过调整其中一束光的光程，利用干涉现象的变化来测量目标的形状、表面粗糙度等参数。
三、激光干涉仪的应用研究方案1. 表面形貌测量激光干涉仪可以用于测量目标的表面形貌，包括平面度、曲率和倾斜度等参数。
通过测量光束的干涉图案，可以反推出目标表面的形状信息。
这在制造业中具有重要的应用价值，可以用于检测零件的加工精度和质量控制。
2. 薄膜厚度测量激光干涉仪可以用于测量薄膜的厚度。
薄膜是一种常见的材料，广泛应用于光学、电子等领域。
通过测量反射光的干涉图案，可以准确测量薄膜的厚度，从而评估薄膜的质量和性能。
3. 表面粗糙度测量激光干涉仪可以用于测量目标表面的粗糙度。
通过测量光束反射或透射后的干涉图案，可以评估目标表面的光滑程度和粗糙度。
这对于材料表面处理和质量控制具有重要意义。
4. 光学元件质量检测激光干涉仪可以用于检测光学元件的质量。
光学元件是光学系统中的关键部件，其质量直接影响到光学系统的性能。
通过测量光束的传播和干涉情况，可以评估光学元件的透明度、平整度和表面质量。
5. 生物医学应用激光干涉仪在生物医学领域也有广泛的应用。
例如，利用激光干涉仪可以测量人体组织的厚度变化，用于疾病的早期诊断和治疗监测。
此外，激光干涉仪还可以用于测量生物材料的力学性质，如弹性模量和变形程度等。
激光干涉法测量距离的原理
激光干涉法测量距离的原理
激光干涉法是一种使用激光光束测量距离的方法，其基本原理是利用光的干涉现象来确定被测距离的长度。
具体原理如下：
1. 光的干涉：
光是一种波动，当两束光波相遇时，它们会产生干涉现象。
干涉分为两种情况：构成干涉条纹的激光光束互相增强，即互相叠加形成明亮的条纹区；当两束光波相位相差半个波长时，它们互相抵消，形成暗区。
2. 激光干涉测量原理：
激光干涉法使用两束激光光束，其中一束作为参考光束，另一束照射到目标上形成反射光束。
将这两束光束重新叠加，当它们的光程差等于整数倍的波长时，会产生干涉条纹。
3. 光程差的计算：
光程差是指两束光束从发射点到接收点的光程长度差。
在激光干涉法中，可以通过改变一束光束的光程来测量被测目标的距离。
具体计算公式为：
光程差= 2 ×(被测距离+ 偏移量)
4. 干涉条纹的观测：
通过观察干涉条纹的数量和形态变化，可以确定被测距离的长度。
例如，当被测距离增加时，由于光程差的变化，会导致干涉条纹的移动或变宽，通过测量干涉
条纹的变化可以确定距离的变化。
激光干涉法测量距离的原理是利用光波的干涉现象来测量光程差的变化，进而确定被测目标的距离。
由于激光光束具有相干性和定向性，因此激光干涉法具有高精度和高分辨率的特点，被广泛应用于距离测量和位移测量等领域。
简述激光干涉仪的基本原理及应用
简述激光干涉仪的基本原理及应用激光干涉仪的基本原理激光干涉仪是一种利用干涉现象测量物体形状、表面粗糙度和位移等参数的仪器。
它基于光的干涉原理，通过将激光分成两束，使得它们在空间中相互干涉产生干涉条纹。
根据干涉条纹的变化，可以获取物体表面的形状和位移信息。
以下是激光干涉仪的工作原理：1.激光发射：激光干涉仪使用一台激光器产生单一频率、单色性好的激光束。
2.光分束：激光束被一个分束器分成两束，分别称为参考光和测量光。
3.光路径的差异：参考光和测量光沿着不同路径到达物体表面，然后反射回来。
4.光的重合：参考光和测量光在空间中重合形成干涉条纹，这些条纹会展现出光程差的变化。
5.干涉条纹的检测：通过使用光电二极管或相机等光学检测器，可以观察和记录干涉条纹的变化。
6.数据处理：通过对记录的干涉条纹进行分析和处理，可以得到物体表面的形状、位移等参数。
激光干涉仪的应用激光干涉仪广泛应用于科学研究、工程技术和工业领域。
以下是一些常见的应用领域：1.表面形貌测量：激光干涉仪可以用来测量物体的表面形状和轮廓。
通过分析干涉条纹的密度和形态，可以获取物体表面的高程数据，从而实现对物体形貌的准确测量。
2.镜面反射测试：激光干涉仪可以用来测试镜面的反射质量。
通过分析镜面反射的干涉条纹，可以评估镜面的平整度、平行度等参数，从而判断镜面的质量。
3.光学元件定位：激光干涉仪可以用来定位光学元件，例如透镜、光栅等。
通过测量光学元件的位置和位移，可以实现准确的光学装配和校正。
4.振动分析：激光干涉仪可以用来分析物体的振动状态。
通过测量物体在不同时间点的位移，可以获得物体的振动频率、振幅等信息，从而进行振动分析和优化设计。
5.材料应力测试：激光干涉仪可以用来测试材料的应力分布。
通过测量材料表面的形变量，可以推断材料内部的应力分布状况，从而实现对材料力学性能的评估。
综上所述，激光干涉仪是一种重要的光学测量仪器，具有广泛的应用前景。
它通过利用激光的干涉现象，实现对物体形状、表面粗糙度和位移等参数的测量和分析。
外差激光干涉仪原理
外差激光干涉仪原理
外差激光干涉仪是一种使用激光干涉原理测量光程差的仪器。
其原理基于两束相干激光的干涉。
外差激光干涉仪通常由两束相干激光器组成，分别称为信号光和参考光。
这两束激光光束经过分束器分成两束光线，其中一束经过样品或待测物体，另一束光则作为参考光直接到达探测器。
这两束光线接着通过合束器重新合成成一束光线，以产生干涉图样。
干涉图样由于光路差的变化而引起的相位差，在探测器上体现为光强的变化。
探测器接收到两束光的光强变化信号后会将其转化成电信号。
通过测量电信号的幅度和相位，可以计算出光程差，从而实现对样品或待测物体的测量。
外差激光干涉仪的原理是利用激光的相干性，通过测量相位差来确定光程差。
相对于传统的干涉仪，外差激光干涉仪的优点在于其抗振动和抗调制干扰的能力更强，测量精度更高。
同时，外差激光干涉仪还可以利用调制技术进行相位解调，以提高测量的灵敏度和稳定性。
单频激光干涉仪原理
单频激光干涉仪原理
频激光干涉仪是一种高精度的测量仪器，主要用于测量物体的长度、表面形态、位移等参数。
其原理基于激光干涉技术和相位测量原理。
激光干涉是指将一束激光分成两束，然后经过两个不同的路径后再汇聚在一起，形成干涉条纹。
当光程差为整数倍波长时，两束光波会相长干涉，形成亮条纹；当光程差为半波长时，两束光波会相消干涉，形成暗条纹。
这些条纹的间距与光程差有关，因此可以通过测量条纹的间距来确定物体的长度、位移等参数。
单频激光干涉仪利用了单色激光的特性，即激光发射的光线是单频的。
这样可以避免由于激光的频率变化而引起的误差。
单频激光通常采用氦氖激光器或二极管激光器。
单频激光干涉仪的原理是通过将激光分成两束，在两个不同的路径上反射或透过待测物体后再汇聚在一起形成干涉条纹。
接着，通过相位测量技术来测量干涉条纹的间距，从而计算出物体的长度、位移等参数。
其中相位测量技术主要有两种，即调制相移法和频域分析法。
调制相移法是通过改变其中一束激光的相位，使得干涉条纹的亮度产生变化，然后测量这些亮度变化的幅度和相位差，从而计算出干涉条纹的间距。
频域分析法是利用傅里叶变换将干涉条纹转化为频域信号，然后通过计算信号的频率和相位差来计算出干涉条纹的间距。
总之，单频激光干涉仪的原理是基于激光干涉技术和相位测量原理，通过测量干涉条纹的间距来确定物体的长度、位移等参数。
激光干涉仪检测与调整过程讲解
激光干涉仪检测与调整过程讲解激光干涉仪是一种常用的光学测量工具，可以用于测量非常小的距离和角度变化。
它通常由两个关键组件组成：稳定的激光源和一个高质量的干涉仪。
在本文中，我们将介绍激光干涉仪的工作原理、使用方法和调整过程。
激光干涉仪的工作原理激光干涉仪的设计基于激光干涉原理，该原理是将激光束分为两个光束，分别通过被测物体的两个侧面，然后将两束光重新合成。
当光束互相干涉时，它们会产生间隔的明暗条纹，这些条纹的间隔可以被用于测量小的长度变化。
在实践中，激光干涉仪使用的激光源通常是由半导体光源提供的，这种光源在可见光范围内有非常狭窄的频谱分布。
可以使用反射镜和分束器将光分为两束。
在光路上分别安装一个光栅使得干涉仪可以使用逆反射干涉，提高测量的精度。
使用激光干涉仪进行测量在进行测量时，需将两束光线分别传输给要被测量的物体的两个侧面。
当两束光线重新合并时，它们会形成明暗相间的条纹图案，这是干涉产生的结果。
通过测量条纹的间隔，我们可以轻松地计算出被测物体的位移变化。
激光干涉仪可用于测量非常小的长度、位移和角度变化，其度量精度可以达到亚微米级别。
此外，通过使用高质量的干涉仪，我们可以将其用于高精密表面形貌测量。
调整激光干涉仪如果干涉仪的调试不当，会导致干涉条纹模糊或者严重扭曲的情况，降低干涉仪的度量精度。
因此，在使用激光干涉仪进行测量之前，必须对其进行调整。
以下是调整激光干涉仪的步骤：1.调整激光源：确保激光源光束的宽度和强度足够稳定。
可以将激光传输到墙上的标定留置板来检查光束的准直性和焦点。
2.双色干涉圈合并：在数字式激光干涉仪中，需要将蓝色和红色光线重合在一个干涉圈内。
使用向一侧旋转/切向板识别同步点，其中图案由蓝色和红色光线表示。
提示：每次转动方向8分钟。
3.气象因素：排除湿度、温度固定输出、地面震动等因素的影响。
工作时确保放在一个平稳的场所，切不可震动。
4.探头选择：一般选其低灵敏度的测头。
不完全平整的表面则需要高灵敏度的探头。
激光干涉仪角度、垂直度、直线度、平面度测量原理
激光干涉仪角度、垂直度、直线度、平面度测量原理激光干涉仪是一种利用光的干涉原理进行高精度测量的仪器。
以下是激光干涉仪在角度、垂直度、直线度和平面度测量中的原理：1.角度测量原理：当角度反射镜旋转或移动产生角摆时，两束反射光会有相对应的光程差产生。
激光干涉仪采集到该光程差的干涉信号，经过运算处理，即可得出对应的角度值。
这种技术主要应用于运动轴的角摆测量和转轴的旋转角度测量。
2.垂直度测量原理：垂直度测量是通过比较正交轴的直线度值从而确定正交轴的非直角度。
例如，三坐标测量机的垂直度误差可能由导轨磨损、事故造成导轨损坏、机器地基差、正交轴上两原点传感器未准直等因素造成。
垂直度误差将对机器的定位精度及插补能力产生直接影响。
SJ6000激光干涉仪以光波为载体，在动态测量软件的配合下，可实现三坐标测量机的垂直度检测分析。
3.直线度测量原理：通过检测光路与干涉镜和反射镜之间的横向位移，可以得到导轨相对于激光光路参考线的直线度误差。
这可以在水平面或垂直面上进行，取决于直线度干涉镜和反射镜的布置。
激光干涉仪的直线度测量组件包括LH2000激光测头、直线度光学镜组、直线度测量附件和LaserLC测量软件。
数据采集方法通常涉及使待测机床轴移动到若干个不同位置（或“目标”），然后测量直线度误差。
4.平面度测量原理：激光干涉仪中的一束光经过分束器分成两束光线，经过不同的光路后重合在屏幕上形成干涉条纹。
根据干涉条纹的形状和变化，可以获得被测物体表面的形状、位移和平面度等信息。
在测量平面度时，首先在被测试的表面上涂抹一层反光涂料，以便激光光线能够被反射回来形成干涉条纹。
然后将激光干涉仪垂直于被测表面，调整其位置和角度，使得激光光线能够正常照射到被测表面上。
通过观察和记录干涉条纹的图案，可以确定表面的平整度和精度。
请注意，这些测量原理都依赖于激光干涉技术，它利用光的干涉现象来测量物体的几何特性。
激光干涉仪具有高精度和高灵敏度的特点，因此在工业测量和质量控制等领域中得到了广泛应用。
激光干涉仪原理介绍
激光干涉仪原理介绍激光干涉仪（Interferometer）是一种基于干涉原理的精密测量仪器。
它利用激光的相干性和波动性，通过测量光程差或位相差的变化，可以对物体的长度、形状、表面质量等进行高精度的测量。
本文将介绍激光干涉仪的原理、构成和使用方法。
一、激光干涉原理激光干涉仪的基本原理是激光光束的干涉，干涉是指两个或多个波的叠加形成的干涉图案。
激光干涉仪一般是利用两束平行或近似平行的激光光束进行干涉。
当两束光束相遇时，由于光的波动性，会产生相长相消的干涉条纹。
根据干涉条纹的变化，可以测量物体表面的形状、光程差等。
二、激光干涉仪的构成1.激光器：激光干涉仪使用的激光器一般是氦氖激光器或半导体激光器，能够提供稳定的、单色、相干光源。
2.分束器：分束器是将激光光束分为两束平行的光束的光学元件，常用的分束器有半反射镜或分波镜。
分束器分为两个光路，一个称为参考光路，另一个称为测量光路。
3.反射镜：反射镜用于将分离出的两束光束反射回归并形成干涉。
反射镜一般被安置在待测物体的两端，将参考光束和测量光束反射回到检波器。
4.检波器：检波器用于测量干涉条纹的强度和位置。
常用的检波器有光电二极管和CCD相机等。
它将干涉图案转化为电信号，方便进行数据分析和处理。
三、激光干涉仪的使用方法1.相对干涉法：相对干涉法是通过比较两个物体之间的长度差异来测量物体的形状或表面质量。
在测量时，将待测物体和参考物体分别安置在两个光路中。
随后，根据两个干涉图案的变化，可以计算出两个物体之间的长度差异。
2.绝对干涉法：绝对干涉法是通过测量干涉图案中的位相差来进行测量。
在测量时，同时测量待测物体和参考物体表面的干涉图案。
通过分析两个干涉图案的位相差，可以计算出物体表面的形状和高度差。
应用领域：在制造业中，激光干涉仪常用于测量工件的形状、平整度和表面光洁度。
例如，在光学元件的制造中，可以使用激光干涉仪来精确测量元件的曲率和表面误差。
在科学研究中，激光干涉仪可用于测量物体的振动、变形和位移等动态过程。
激光干涉原理
激光干涉原理激光干涉是一种利用激光光束的相干性进行干涉实验的技术。
激光干涉技术在科学研究、工程技术和生产制造等领域有着广泛的应用。
激光干涉原理是指两束相干的激光光束在空间中叠加产生干涉条纹的现象。
在激光干涉实验中，通过干涉条纹的变化可以获得被测量物体的表面形貌、位移、厚度等信息，因此激光干涉技术在光学测量领域有着重要的应用价值。
激光干涉原理的实质是光波的叠加和干涉现象。
在激光干涉实验中，通常会使用分束器将激光光束分为两束，然后再通过反射镜或透镜使其再次合成一束光。
当两束光相遇时，它们会产生干涉现象，形成干涉条纹。
这些干涉条纹的位置和形状会随着光程差的变化而发生变化，从而可以对被测量物体进行表面形貌、位移、厚度等参数的测量。
激光干涉原理的基本公式是干涉条纹的位置和光程差之间的关系。
在激光干涉实验中，干涉条纹的位置可以用以下公式来描述：\[ x_m = \frac{m\lambda L}{d} \]其中，\( x_m \) 表示第 \( m \) 级暗条纹的位置，\( \lambda \) 表示激光的波长，\( L \) 表示光程差，\( d \) 表示两束光的夹角。
通过这个公式，可以看出干涉条纹的位置与光程差、波长和夹角都有关系。
因此，可以通过改变光程差、波长或夹角来调节干涉条纹的位置，从而实现对被测量物体的测量。
除了上述基本公式外，激光干涉原理还涉及到相位差、相干性、干涉仪器等相关概念。
相位差是指两束光的相位差，它是干涉条纹形成的重要因素之一。
相干性是指两束光的相干性，只有在一定条件下，两束光才能产生明显的干涉现象。
干涉仪器则是用来实现激光干涉实验的工具，如干涉仪、分束器、反射镜等。
总的来说，激光干涉原理是利用激光的相干性进行干涉实验的技术。
通过对干涉条纹的位置和形状进行分析，可以获得被测量物体的表面形貌、位移、厚度等信息。
激光干涉技术在科学研究、工程技术和生产制造等领域有着广泛的应用前景，对于提高测量精度、实现非接触测量、探索微观世界等方面都具有重要意义。
激光干涉原理
激光干涉原理
激光干涉原理是指在激光束的干涉现象中，光波的相位和振幅会发生变化。
干涉是指两个或多个光波相遇时，由于它们的波程差而产生的干涉条纹。
在激光干涉实验中，常用的装置是将激光束分为两束，一束作为参考光束，经过反射镜直接到达干涉屏上；另一束通过调节器件进行光程偏差，然后再到达干涉屏上。
两束光经过叠加后，在干涉屏上形成明暗相间的干涉条纹。
激光干涉的原理可以通过波动光学来解释。
波动光学的基本原理是，光波是一种电磁波，具有波粒二象性。
当两束光波相遇时，根据波动光学的叠加原理，它们的振幅会相互叠加。
如果两束光波的相位相同，则它们的振幅将叠加得到一个更大的振幅，形成明亮的干涉条纹。
相反，如果两束光波的相位相差半个波长，则它们的振幅将相互抵消，形成暗亮相间的干涉条纹。
激光干涉的特点是具有高亮度、高单色性以及相干性。
这使得激光干涉在测量长度、检测表面形貌、光栅分析等领域得到广泛应用。
通过利用激光干涉原理，可以实现高精度的测量和分析，提高生产和科研中的精度要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光干涉原理
激光干涉原理是指利用激光的相干性和干涉现象进行测量和分
析的一种方法。
激光干涉技术因其高分辨率、高灵敏度和非接触性
等优点，在科学研究、工程技术和生产制造等领域得到了广泛的应用。
在激光干涉原理中，主要涉及到激光的相干性、干涉装置和干
涉图样的观测与分析等内容。
首先，激光的相干性是激光干涉原理的基础。
激光是一种具有
高度相干性的光，其波长非常短，频率非常稳定，光束的空间相干
性和时间相干性都很好。
这使得激光能够产生明显的干涉现象，从
而实现高精度的测量和分析。
激光的相干性是激光干涉原理能够实
现高精度测量的重要前提。
其次，干涉装置是实现激光干涉原理的关键。
常见的干涉装置
包括干涉仪、分光镜、反射镜、透镜等光学元件。
通过这些光学元
件的合理组合，可以构建出各种不同类型的干涉装置，如
Michelson干涉仪、Mach-Zehnder干涉仪、Twyman-Green干涉仪等。
这些干涉装置能够实现不同形式的干涉，如等厚干涉、等倾干涉、
白光干涉等，从而满足不同领域的测量需求。
最后，干涉图样的观测与分析是激光干涉原理的最终目的。
通
过干涉装置产生的干涉图样，可以获取被测物体表面的形貌、厚度、折射率、位移等信息。
同时，通过对干涉图样的分析，可以实现对
被测物体的非接触式测量和分析，为科学研究和工程应用提供了重
要的手段和方法。
综上所述，激光干涉原理是利用激光的相干性和干涉现象进行
测量和分析的一种方法。
通过对激光的相干性、干涉装置和干涉图
样的观测与分析，可以实现高精度的测量和分析，为科学研究、工
程技术和生产制造等领域提供了重要的技术手段和方法。
激光干涉
原理的应用前景十分广阔，将在更多领域发挥重要作用。
