电液比例阀基本原理
电液比例阀工作原理
电液比例阀工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。
四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
电液比例阀的工作原理

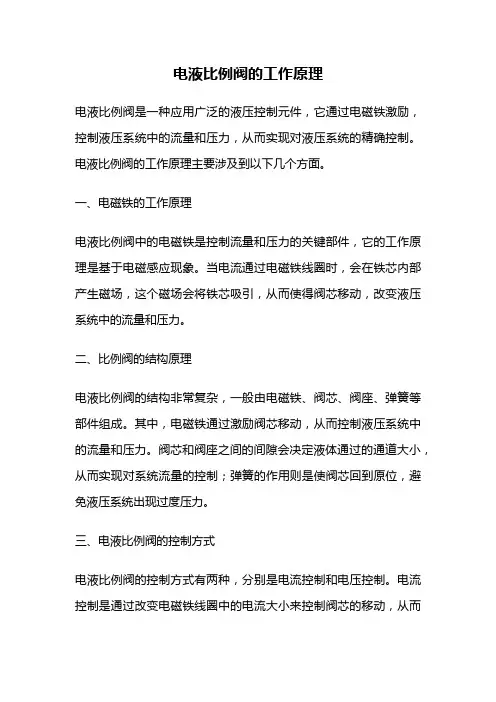

电液比例阀的工作原理
电液比例阀是一种应用广泛的液压控制元件，它通过电磁铁激励，控制液压系统中的流量和压力，从而实现对液压系统的精确控制。
电液比例阀的工作原理主要涉及到以下几个方面。
一、电磁铁的工作原理
电液比例阀中的电磁铁是控制流量和压力的关键部件，它的工作原理是基于电磁感应现象。
当电流通过电磁铁线圈时，会在铁芯内部产生磁场，这个磁场会将铁芯吸引，从而使得阀芯移动，改变液压系统中的流量和压力。
二、比例阀的结构原理
电液比例阀的结构非常复杂，一般由电磁铁、阀芯、阀座、弹簧等部件组成。
其中，电磁铁通过激励阀芯移动，从而控制液压系统中的流量和压力。
阀芯和阀座之间的间隙会决定液体通过的通道大小，从而实现对系统流量的控制；弹簧的作用则是使阀芯回到原位，避免液压系统出现过度压力。
三、电液比例阀的控制方式
电液比例阀的控制方式有两种，分别是电流控制和电压控制。
电流控制是通过改变电磁铁线圈中的电流大小来控制阀芯的移动，从而
改变液压系统中的流量和压力；电压控制则是通过改变电磁铁线圈的电压大小来控制阀芯的移动，从而达到类似的效果。
四、电液比例阀的优缺点
电液比例阀具有精度高、灵敏度好、响应速度快、可靠性强等优点，可以广泛应用于机械制造、航空航天、冶金、地质勘探等领域。
但是，电液比例阀的价格比较昂贵，维护和调试难度也较大。
电液比例阀的工作原理是基于电磁感应现象，通过改变电磁铁线圈中的电流或电压大小来控制阀芯的移动，从而实现对液压系统的精确控制。
电液比例阀具有优点明显，但也存在一些缺点，需要根据具体应用场景进行选择。
电液比例溢流阀的工作原理
电液比例溢流阀的工作原理电液比例溢流阀是一种常用的液压控制元件，通过调节流体的流量来控制液压系统的工作压力。
它的工作原理可以简单描述为：当输入信号改变时，通过调节溢流口的开启程度，控制流体的流量，从而实现对系统压力的调节。
电液比例溢流阀由比例电磁阀和溢流阀两部分组成。
比例电磁阀的作用是根据输入信号的大小，控制溢流阀的开启程度。
而溢流阀则根据比例电磁阀的控制，调节流体的流量。
当输入信号为最小值时，比例电磁阀关闭，溢流阀完全关闭，流体无法通过溢流口流回油箱，此时液压系统的压力最大。
当输入信号逐渐增大时，比例电磁阀逐渐开启，使得溢流阀的开启口径增大，流体流经溢流口的流量也随之增加。
这样，液压系统的压力逐渐减小。
需要注意的是，电液比例溢流阀的开启程度与输入信号的大小是成比例的，即输入信号越大，开启程度越大，流量也越大。
这样，通过调整输入信号的大小，可以精确地控制液压系统的工作压力。
电液比例溢流阀的工作原理基于流量调节的原理。
当溢流阀开启时，一部分流体会从溢流口流回油箱，从而减小液压系统的工作压力。
而当溢流阀关闭时，流体无法通过溢流口流回油箱，液压系统的工作压力达到最大值。
通过比例电磁阀的控制，可以调节溢流阀的开启程度，从而控制流体的流量，进而控制液压系统的工作压力。
在实际应用中，电液比例溢流阀具有很大的灵活性和精确性。
它可以根据不同的工况要求，通过调整输入信号的大小，实现对液压系统的精确控制。
同时，它还可以与其他液压元件组合使用，实现更复杂的液压控制功能。
总结来说，电液比例溢流阀的工作原理是通过比例电磁阀控制溢流阀的开启程度，从而调节流体的流量，进而控制液压系统的工作压力。
它的优点是灵活性和精确性高，可以根据实际需求进行精确控制，并与其他液压元件组合使用。
在液压系统中起到了重要的作用。
电液比例阀的设计与实验研究
电液比例阀的设计与实验研究
一、引言
随着液压系统技术的发展，电液比例阀的应用越来越广泛，它在高精
度液压系统中起到重要的作用。
电液比例阀是一种能够实现电控制的液压阀，它在自动化操作中可以实现高精度的控制，从而提高了自动化系统的
整体性能。
本文将介绍电液比例阀的设计和实验研究，总结电液比例阀的
应用特点，以及电液比例阀的优缺点。
二、电液比例阀的设计原理
电液比例阀是一种智能控制的液压阀，它的设计基本上与其他液压阀
一样，它也分为阀内部和阀外部两大部分。
电液比例阀的阀内部包括阀体、活塞、活塞杆、活塞杆定位器和活塞密封垫等零件，这些部件组成了电液
比例阀的核心部分；阀外部则由连接管路、电控装置、指示仪表等组成。
电液比例阀的工作原理是：利用电控装置将控制信号转换为有效的液压信号，通过操作活塞控制液压介质的流量大小和方向，实现液压设备的控制
操作。
一般来说，电液比例阀的阀芯结构有金属丝活塞阀、活塞杆阀、隔膜
阀和回路阀等常见类型。
电液比例控制阀结构及原理
阀芯形状与阀的中位机能
3-13 直动式比例方向阀
3.1 直动型比例方向阀
图 14 直动型比例方向阀（无位置控制） 1、6.比例电磁铁；2、5.对中、复位弹簧；3.阀体；4.阀芯
3.2 先导型比例方向阀
直动型比例方向阀因受比例电磁铁电磁力的限制，只能用于小流量 系统。在大流量系统中，过大的液动力将使阀不能开启或不能完全开启， 应使用先导型比例方向阀。
先导型比例方向阀有两种：一种是以传统电液动方向阀为基础发展 而成的，其先导阀是双向三通比例减压阀，主阀为液动式比例方向阀； 二是在伺服阀简化基础上发展而成的，称做伺服比例方向阀或廉价伺服 阀。
普通溢流阀采用不同刚度的调压弹簧改变压力等级。由于比例电磁 铁的推力是一定的，比例溢流阀是通过改变阀座11的孔径而获得不同的 压力等级。阀座孔颈小，控制压力高，流量小。
调节螺塞12可在一定范围内调节溢流阀的工作零位。 直动型比例溢流阀在小流量场合下单独做调压元件，更多的是做先导 型溢流阀或减压阀的先导阀。
电液比例控制阀结构及原理
1 概述 2 电液比例压力控制阀 3 电液比例方向控制阀 4 电液比例流量控制阀 5 闭环比例阀
1 概述
电液比例控制阀由于能与电子控制装置组合在一起，可以十分方便 的对各种输入、输出信号进行运算和处理，实现复杂的控制功能。同时 它又具有抗污染、低成本以及响应较快的优点，在液压控制工程中获得 越来越广泛的应用。
5.防振弹簧；6.阀座；7.阀体
图3 带位置反馈的直动溢流阀 1. 位移传感器；2. 传感器插头；3.放气螺钉；4.比例电磁铁；5.线圈插头； 6. 弹簧座；7.调压弹簧；8.防振弹簧；9.锥阀芯；10.阀体；11.阀座；12.调节螺塞
电液比例阀基本原理课件2011
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
PROPORTIONAL VALVE
通过改变两个之一电磁铁的电流，阀芯移动的位移能够被改变， 因此控制了通过阀的流量。
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
电液比例阀基本原理课件
本课程介绍电液比例阀的定义、组成、工作原理、应用领域、检查和维护， 以及未来发展趋势。
电液比例阀的定义
概念与作用
电液比例阀是液压传动控制的重要元件，将电信号 和液压信号相互转换，实现精确流量调节。
液压传动的基本原理
液压传动利用液体介质传递能量，将机械能转化为 液压能。
电液比例阀的基本结构
电液比例阀的发展趋势
ቤተ መጻሕፍቲ ባይዱ
未来发展方向
电液比例阀将逐渐向智能化、高精度、高可靠、节 能环保、小型化、轻量化的方向发展。
新进展
新材料、新工艺、新技术的应用，使电液比例阀具 有了更高的性能和更广泛的应用前景。
主要组成部分
• 电磁比例阀 • 节流组件 • 扩散器 • 传感器组件
各部分的功能和作用
• 电磁比例阀：电信号转换为机械位移和液流控制 • 节流组件：控制液流量的大小和方向 • 扩散器：将高速液流分散，减少压力和噪声 • 传感器组件：监测液压系统状态和工作参数
电液比例阀的工作原理
1 工作过程
2 调节方式
电信号经过电磁比例阀转换为机械位移，改 变节流组件的结构，控制液流的大小和方向。
电液比例阀可以通过手动或自动调节来控制 流量和压力，实现精确的液压控制。
电液比例阀的应用领域
应用领域
电液比例阀广泛应用于工业自动化、机床、冶金、重型机械、建筑机械、船舶、航空、国防 和科研等领域。
应用案例
电液比例阀可以应用于自动控制、压力控制、流量控制、液压缸控制、转向器控制、振动力 控制等复杂系统中。
电液比例阀的检查和维护
1
日常检查方法
定期检查液压系统的压力、流量、温度、过滤器等参数，保持电液比例阀的正常 工作状态。
电液比例控制阀结构及原理
电液比例控制阀结构及原理电液比例控制阀（Electro-hydraulic proportional control valve）是一种通过电信号控制液压工作机构运动的装置。
它将电信号转化为液压信号，通过控制液压系统的液压阀门来调节油液的流量和压力，从而达到对液压系统运动进行精确控制的目的。
首先是电磁比例阀部分，它是通过电磁线圈的磁性效应控制液压阀门的开启和关闭。
电磁比例阀由铁芯、阀芯、阀阀座和电磁线圈等组成。
电磁线圈环绕在铁芯上，在线圈中通电产生磁场时，铁芯会被磁化，吸引阀芯与阀座之间的间隙关闭。
电磁线圈通电后，油液进入阀芯的控制腔，从而控制阀芯的位置和开口大小，进而控制液压油的流量和压力。
当电磁线圈断电时，铁芯失去磁性，阀芯与阀座之间的间隙打开，油液再次流动。
其次是液压比例执行机构部分，它是通过液压油的力学性能将电信号转化为液压信号，并通过调节活塞的位移或液压系统的压力来控制液压工作机构。
液压比例执行机构由油缸、活塞和杆等组成。
当电磁线圈通电时，液压油从阀芯的控制腔进入液压比例执行机构的缸腔，使活塞移动，从而实现对液压工作机构的控制。
当电磁线圈断电时，液压油从液压比例执行机构的缸腔排出，活塞回到初始位置。
整个电液比例控制阀工作的原理是将电信号转化成了液压信号，通过控制液压系统的流量和压力，来精确控制液压工作机构的运动。
通常情况下，电液比例控制阀通过调节电磁比例阀的阀芯位置来控制油液的流量，通过调节液压比例执行机构的液压力来控制油液的压力。
通过不同的电信号输入可以实现对液压工作机构的精确控制，达到所需的运动参数。
比例电磁阀工作原理
比例电磁阀工作原理 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并 以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液 比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以 及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到 工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平 提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式 电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电 液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是 滑阀式比例阀（spool proportional valve）。 螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省 管路和成本低廉等特点，近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通 和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通 式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进 行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高 控制精度。可以制成如图 1 所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压 力或流量进而实现对多路阀阀芯位移进行比例控制。四通或多通螺旋插装式比例阀可以对工作装置实现单 独控制。 滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。 电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反 馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。 出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具 有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保 证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差 动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、 位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一 般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术 节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工 程机械都采用了负载传感与压力补偿技术。负载传感与压力补偿是一个很相似概念，都是利用负载变化引 起压力变化去调节泵或阀压力与流量以适应系统工作需求。负载传感对定量泵系统来讲是将负载压力负载 感应油路引至远程调压溢流阀上，当负载较小时，溢流阀调定压力也较小；负载较大，调定压力也较大， 但也始终存一定溢流损失。变量泵系统是将负载传感油路引入到泵变量机构，使泵输出压力随负载压力升 高而升高（始终为较小固定压差），使泵输出流量与系统实际需要流量相等，无溢流损失，实现了节能。 压力补偿是提高阀控制性能而采取一种保证措施。将阀口后负载压力引入压力补偿阀，压力补偿阀对 阀口前压力进行调整使阀口前后压差为常值，这样节流口流量调节特性流经阀口流量大小就只与该阀口开 度有关，而不受负载压力影响。 4 工程机械电液比例阀先导控制与遥控 电液比例阀和其它专用器件技术进步使工程车辆挡位、转向、制动和工作装置等各种系统电气控制成 为现实。一般需要位移输出机构可采用类似于图 1 比例伺服控制手动多路阀驱动器完成。电气操作具有响 应快、布线灵活、可实现集成控制和与计算机接口容易等优点，现代工程机械液压阀已越来越多采用电控 先导控制电液比例阀（或电液开关阀）代替手动直接操作或液压先导控制多路阀。采用电液比例阀（或电 液开关阀）另一个显著优点是工程车辆上可以大大减少操作手柄个数，这使驾驶室布置简洁，能够有效降 低操作复杂性，对提高作业质量和效率都具有重要实际意义。图 2 是 TECNORD 公司 JMF 型控制摇杆（j oystick），利用一个摇杆就可以对如图 2 中多片电液比例阀和开关阀进行有效控制。该摇杆 X 轴和 Y 轴 方向都可以实现比例控制或开关控制，应用十分方便。 数字式无线通讯技术迅速发展，出现了性能稳定、工作可靠、适用于工程机械无线遥控系统，布置移 动机械上遥控接收装置可以将接收到无线电信号转换为控制电液比例阀比例信号和控制电液开关阀开关信 号，以及控制其它装置相应信号，使原来手动操作各个元件都能接受遥控电信号指令并进行相应动作，此 时工程机械实际上已成为遥控型工程机械。 无线遥控发射与接收系统已成功应用于多种工程机械遥控改造。从安全角度考虑，它发射每条数字数 据指令都具有一组特别系统址码，这种址码厂家只使用一次。每个接收机只对有相同址码发射信号有反应， 其它无线信号是同频率信号会对接收装置产生影响。加上其它安全措施采用使系统可靠性到了充分保障。 装载机、凿岩机、混凝土泵车、高空作业车和桥梁检修车等多种移动式机械遥控改造中获成功。工业遥控 装置与电液比例阀相益彰，电液比例阀为工程机械遥控化提供了可行接口，遥控装置又使电液比例阀以发 挥更大作用。 5 电液比例阀工程机械上应用实例 某型汽车起重机液压系统简图，图中仅画出了与电液比例阀有关部分。该机采用了 3 片 TECNORD TDV－4/3 LM－LS/PC 型比例多路阀，负载传感油路中 3 个梭阀将 3 个工作负载中最大压力选出来送至 远程调压溢流阀远控口，调整溢流阀溢流压力，使液压泵输出压力恰好符合系统负载需要即可，达到一定 节能目。压力补偿油路使每一片阀流量仅与该阀开度有关，而所承受负载无关，它阀片所承受负载也没有 关系，达到任一负载下均可随意控制负载速度目。 某推土机推土铲手动与电液比例先导控制实例。当二位三通电磁阀不通电时，先导压力与手动减压式 先导阀相通，梭阀选择来自手动先导阀压力对液动换向阀进行控制；当二位三通电磁阀通电时，先导控制 压力油通向三通比例减压式先导阀，梭阀对液动换向阀进行控制。 6 小结 以上简要介绍了电液比例阀工作原理和结构形式、工作特点，对比例阀负载感应和压力补偿原理进行 了分析研究。对电液比例阀不同应用，特别是工程机械先导控制和遥控方面应用进行了论述。电液比例阀 对简化工程机械操作、提高效率和作业精度以及实现智能化作业都有着极其重要意义，其性能进一步提高 和应用范பைடு நூலகம்日益拓宽必将使工程机械产品技术水平到较大程度提高。
电液比例阀
液压传动
液压传动
电液比例阀
1.1 电液比例压力阀 1.2 电液比例流量阀 1.3 电液比例换向阀
1.1 电液比例压力阀
图所示为电液比例压力先导阀。它与普通溢流阀、减压阀、顺序阀的主阀组合 可构成电液比例溢流阀、电液比例减压阀和电液比例顺序阀。
1—比例电磁铁；2—推杆； 3—传力弹簧；4—阀芯 图 电液比例压力先导阀
1.2 电液比例流量阀
普通电液比例流量阀是将本章第五节所介绍的流量阀的手调部分改换为比例 电磁铁而成。下面介绍带内反馈的比例二通节流阀的结构和工作原理。
1—比例电磁铁；2—先导滑阀；3—反馈弹簧； 4—复位弹簧；5—主阀芯 图 电液比例二通节流阀
1—比例电磁铁；2—先导滑阀； 3—反馈弹簧；4—复位弹簧；5—主阀芯
放大级由阀体、主阀芯、左右端盖和阻尼螺钉6，7 等零件组成。当前置级输出 的控制压力 pc 经阻尼孔缓冲后作用在主阀芯 5 右端时，液压力克服左端弹簧力使阀 芯左移，开启阀口，阀芯左端弹簧腔通回油 pd ，油口 ps 与B 口通，A 口与 T 口通。 主阀开口大小取决于输入电流的大小。当前置级输出的控制压力为 pc ' 时，主阀反 向位移，开启阀口，连通 ps 口与 A 口、B 口与 T 口，油流换向并保持一定的开口， 开口大小与输入电流大小成比例。
图 电液比例二通节流阀
1.3 电液比例换向阀
）两部分组成。前置级由两端比例电磁铁 4，8 分别控制双向减压阀阀芯 1 的位移。
1—减压阀阀芯； 2，3—流道；
4，8—比例电磁铁； 5—主阀芯；
6，7—阻尼螺钉 图 电液比例换向阀
电液比例阀
第16讲电液比例阀一、比例阀概述比例阀是60年代发展的一种新型液压元件1、比例阀的功用连续或按比例地随输入电气信号的变化而调节和控制液流压力、方向和流量。
2、比例阀的共同构造比例电磁铁+普通液压阀比例电磁铁外型与普通电磁铁相同，但吸力∝I，构造见图5-30。
3、比例阀的类型比例压力阀；比例流量阀；比例方向阀4、比例阀的特点（1）对压力、流量等参数进行连续或比例控制；（2）输出的压力、流量等参数不受负载影响；（3）结构简单，通用性强；（4）加工精度接近普通液压阀；（5）具有伺服阀远程、连续操纵优点；（6）对油液污染不像伺服阀敏感。
故称“廉价伺服阀”二、比例电磁铁的结构原理教材图5－30、5－31。
三、比例压力阀1、比例溢流阀（1）比例溢流阀的构造比例电磁铁+直动式溢流阀（2）比例溢流阀的工作原理输入一I，产生一电磁力作用于阀心上，得到一控制压力，其p∝I，I变化，p也变化。
故对压力进行连续控制。
（3）比例溢流阀的特点用一个比例阀可实现多级压力控制或连续压力控制，简化油路，如：三级调压回路举例（课件图示）。
2、比例减压阀（1）比例减压阀的组成比例电磁铁+直动式减压阀（2）比例减压阀的工作原理，其p∝I，I 输入一I，产生一电磁力，作用于阀心上，得到一出口压力p出也变化。
变化，p出（3）比例减压阀的特点用一个比例阀可实现连续减压控制，如果此压力控制夹紧油缸，则能获得最佳夹紧效果。
如课件图示（教材图6－55）。
3、比例顺序阀比例电磁铁与顺序阀组合，可简单组成比例顺序阀四、比例流量阀1、比例节流阀（1）比例节流阀的组成比例电磁铁+普通节流阀（2）比例节流阀的工作原理输入一I，产生一电磁力，作用于节流阀阀芯上，阀芯得到一确定位置，得到一确定通流面积A，得到一确定流量q，q∝I，I变化，q也变化。
（3）比例节流阀的特点连续改变I，则连续改变流量。
用电信号控制流量，使流量与压力、温度的变化无关。
2、比例调速阀教材图5－33。
电液比例阀工作原理
电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。
四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。
电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。
电液比例的原理及应用
电液比例的原理及应用1. 原理电液比例技术是一种将电信号转换为液压信号的控制技术。
其核心原理是通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例控制系统由以下几个主要部分组成：•电流供应器：提供稳定的电流信号。
•电液比例阀：通过调节液压油流量来控制执行元件的运动。
•反馈传感器：用于测量执行元件的位置、速度等反馈信息。
•控制器：根据输入的控制信号和反馈信号，计算出合适的电流输出。
电液比例技术的工作原理简要描述如下：1.控制器接收到输入的控制信号，根据事先设定的算法计算出目标电流值。
2.控制器将目标电流值与反馈传感器测得的实际电流值进行比较，计算出误差信号。
3.控制器根据误差信号调整输出电流的大小，并将电流输出到电液比例阀。
4.电液比例阀根据输入的电流信号控制液压油的流量大小。
5.液压油流经电液比例阀后，进入液压执行元件，从而实现对执行元件的精确控制。
2. 应用电液比例技术在工业自动化控制、机械工程、航空航天等领域有着广泛的应用。
下面列举了几个常见的应用示例：2.1 机械工程•注塑机控制：电液比例技术可以用于控制注塑机的模具开合、注射压力等参数，以实现精确的注塑过程。
•机床控制：电液比例技术可以用于控制机床的进给速度、切削力等参数，提高机床的加工精度和效率。
•液压破碎机控制：电液比例技术可以用于控制液压破碎机的破碎力度，以适应不同的破碎需求。
2.2 航空航天•飞机起落架控制：电液比例技术可以用于控制飞机起落架的伸缩、减振等操作，提高飞机起降的安全性和稳定性。
•舵面控制：电液比例技术可以用于控制飞机舵面的转动角度，以实现飞机的姿态控制和飞行稳定性。
2.3 工业自动化控制•液压机械手控制：电液比例技术可以用于控制液压机械手的运动轨迹、力量大小等参数，以实现精确的物料搬运和装配。
•液压升降平台控制：电液比例技术可以用于控制液压升降平台的升降高度和速度，以适应不同高度的工作需求。
3. 总结电液比例技术是一种将电信号转换为液压信号的控制技术，通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例溢流阀的工作原理
电液比例溢流阀的工作原理电液比例溢流阀是一种常见的液压控制元件，广泛应用于液压系统中。
它的工作原理是基于电液比例技术，通过电信号来控制液压流量和压力的自动调节。
下面将详细介绍电液比例溢流阀的工作原理。
电液比例溢流阀由电磁阀和溢流阀两部分组成。
电磁阀是溢流阀的控制部分，通过接收来自控制器的电信号来控制溢流阀的开启和关闭。
溢流阀是调节部分，它根据电磁阀的控制信号来调节液压系统中的流量和压力。
当电磁阀关闭时，溢流阀处于关闭状态，液压系统中的液压流量被限制在设定值以下，压力也相应地上升。
当电磁阀打开时，溢流阀打开，允许更多的液压流量通过，从而降低系统的压力。
通过改变电磁阀的开启程度，可以精确地控制液压系统的流量和压力，以满足不同的工况需求。
电液比例溢流阀的工作原理可以简单概括为以下几个步骤：1. 电磁阀接收信号：控制器向电磁阀发送控制信号，电磁阀根据信号的大小和方向来确定开启或关闭的程度。
2. 溢流阀调节液压流量：根据电磁阀的控制信号，溢流阀调节液压系统中的流量。
当电磁阀关闭时，溢流阀限制流量；当电磁阀打开时，溢流阀允许更多的流量通过。
3. 压力调节：通过调节液压流量，电液比例溢流阀也可以间接地调节系统的压力。
当流量增加时，系统的压力降低；当流量减小时，系统的压力增加。
电液比例溢流阀的优点在于能够实现精确的流量和压力控制，提高了液压系统的稳定性和可靠性。
它广泛应用于工程机械、冶金设备、船舶、航空航天等领域，为各种液压设备提供了可靠的控制和保护。
电液比例溢流阀的工作原理是通过电信号控制液压流量和压力的自动调节。
它由电磁阀和溢流阀两部分组成，通过改变电磁阀的开启程度来控制溢流阀的开启和关闭。
通过精确的控制，电液比例溢流阀能够实现流量和压力的精确调节，提高液压系统的性能和可靠性。
比例阀工作原理
比例阀工作原理
比例阀是一种流体控制装置，它根据电信号来控制流体的流量。
比例阀的工作原理如下：
1. 比例阀由一个电磁线圈和一个活塞组成。
活塞上有一个开口，用于调节流体的通量大小。
2. 当电信号传送到比例阀的电磁线圈中时，线圈内会产生磁场。
这个磁场会吸引或放松活塞上的活塞芯。
3. 当磁场被激活时，活塞芯会被吸引，使活塞移动，从而打开流体通道。
这会增加流体通过比例阀的速度和流量。
4. 相反，当电信号变化或消失时，磁场会放松，活塞芯也会松开。
这样，活塞会恢复到原来的位置，从而关闭流体通道。
5. 比例阀通过不同的电信号来控制活塞位置的变化程度，从而控制流体的流量。
较高的电信号将导致更大的流量，而较低的电信号将导致较小的流量。
总的来说，比例阀通过电信号控制活塞的移动，从而调节流体的流量。
这种调节可以根据需求进行连续的、精确的控制，适用于许多工业和机械设备中的流体控制。
电液比例阀工作原理
电液比例阀工作原理宝子们，今天咱们来唠唠电液比例阀这个超有趣的东西。
电液比例阀呢，就像是一个超级聪明的小管家，在液压系统里起着超级重要的作用。
咱们先从它的大概构成说起哈。
电液比例阀主要是由电气 - 机械转换器和液压阀这两大部分组成的。
这就好比一个组合，电气 - 机械转换器就像是个翻译官，把电信号转化成机械动作；液压阀呢，就像是个执行者，根据这个机械动作来控制液压油的流动。
你想啊，电信号就像是一种神秘的小指令。
当这个小指令传到电气 - 机械转换器的时候，就像魔法一样，它开始发生变化啦。
比如说，要是这个电信号变强一点，电气 - 机械转换器就会做出相应的动作，这个动作可能是让某个小零件移动一定的距离或者改变一定的角度之类的。
这就像你给你的小宠物一个小信号，它就知道要做特定的动作一样可爱。
然后呢，这个由电气 - 机械转换器产生的机械动作就传递到液压阀啦。
液压阀里有各种各样的小孔、通道啥的。
当这个机械动作过来的时候，就像是给液压阀挠了个痒痒，它就开始调整液压油的流向和流量了。
如果液压阀的阀芯被推动了一点，那液压油通过的通道就会发生变化。
就好比你家里的水龙头，你拧动它一点，水流出的大小就不一样了，液压阀对液压油的控制也是这么个道理。
咱再往细了说哈。
在电液比例阀里，不同类型的电气 - 机械转换器工作起来也特别有趣。
像比例电磁铁这种，通电的时候就会产生磁力，这个磁力就会把衔铁吸过来，衔铁一移动，就带动了液压阀的阀芯或者阀套之类的部件。
这就像两块磁铁，一通电就开始互相吸引，然后拉着小伙伴一起动起来。
而液压阀这边呢，有很多种类型。
比如说溢流阀类型的电液比例阀。
正常情况下，液压油在系统里流动，当压力达到一定程度的时候，电液比例阀就根据收到的电信号来决定什么时候让多余的液压油流回油箱。
这就像是一个水库的管理员，根据上头的指示，决定什么时候开闸放水，保证水库里的水既不会太多把堤坝冲垮，也不会太少不够用。
还有流量控制的电液比例阀呢。
电液比例阀的工作原理
电液比例阀的工作原理电液比例阀是一种常用的控制元件，它可以将电信号转换为液压信号，从而实现对液压系统的精确控制。
本文将从电液比例阀的工作原理、结构组成、应用领域等方面进行详细介绍。
电液比例阀的工作原理是利用电磁铁的磁场作用，控制阀芯的运动，从而调节液压系统的流量和压力。
具体来说，电液比例阀由电磁铁、阀芯、弹簧、阀体等组成。
当电磁铁通电时，产生磁场，使阀芯受到磁力作用，向开口方向移动，从而改变阀口的大小，调节液压系统的流量和压力。
当电磁铁断电时，弹簧的作用下，阀芯回到原位，阀口关闭，液压系统停止工作。
二、电液比例阀的结构组成电液比例阀的结构组成主要包括电磁铁、阀芯、弹簧、阀体等部分。
其中，电磁铁是电液比例阀的核心部件，它通过电流控制阀芯的运动，从而实现对液压系统的精确控制。
阀芯是电液比例阀的关键部件，它的运动状态直接影响液压系统的流量和压力。
弹簧是电液比例阀的辅助部件，它的作用是使阀芯回到原位，保证液压系统的正常工作。
阀体是电液比例阀的外壳部分，它起到固定和保护阀芯等内部部件的作用。
三、电液比例阀的应用领域电液比例阀广泛应用于各种液压系统中，如机床、冶金、船舶、航空、军工等领域。
具体来说，电液比例阀可以用于控制液压缸的速度、位置和力量，实现对机械运动的精确控制。
此外，电液比例阀还可以用于控制液压泵的流量和压力，保证液压系统的稳定性和安全性。
在现代工业生产中，电液比例阀已成为不可或缺的重要控制元件。
电液比例阀是一种重要的液压控制元件，它通过电磁铁的磁场作用，控制阀芯的运动，从而实现对液压系统的精确控制。
电液比例阀具有结构简单、控制精度高、响应速度快等优点，广泛应用于各种液压系统中，为现代工业生产提供了重要的技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------电液比例阀基本原理PROPORTIONAL VALVES - BASIC PRINCIPLES比例阀基本原理Steve Skinner, Eaton Hydraulics, Havant, UK Copyright?Eaton Hydraulics 20001/ 85BASIC SYSTEM1) 一般认为一个简单的液压系统由油箱（A）、电动机（B）、泵（C）、溢流阀（ D）、过滤器（ E）、流量控制阀（ F）、方向控制阀（ G）、和油缸（H）组成。
H2) 油缸的运动是由流量控制阀（确定运动的速度）和方向控制阀（油缸运动的方向）控制。
GFE DCBA---------------------------------------------------------------最新资料推荐------------------------------------------------------ BASIC SYSTEM当电磁阀得电时，油缸活塞将伸出和回缩 , 其速度由流量控制阀确定，而电磁阀不具有控制速度的能力。
3/ 85BASIC SYSTEMA three position solenoid valve can: - extend the cylinder---------------------------------------------------------------最新资料推荐------------------------------------------------------ BASIC SYSTEMA three position solenoid valve can: - extend the cylinder - retract the cylinder5/ 85BASIC SYSTEMA three position solenoid valve can: - extend the cylinder - retract the cylinder - stop the cylinder---------------------------------------------------------------最新资料推荐------------------------------------------------------ 因此电磁阀的动作非常象一个电路中的开关在此位置灯是关闭状态.7/ 85... 在另外一个位置是开启状态，而没有中间状态。
and in the other position it is switched on but there are no intermediate states.---------------------------------------------------------------最新资料推荐------------------------------------------------------ 然而众所周知，另一种形式的开关能够用来控制灯泡，调光开关However, another type of switch can be used for controlling a light bulb known as a dimmer switch.9/ 85在这个例子中，这个开关能够被转到全开和全关的任一位置，来调整灯泡的亮度 In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.---------------------------------------------------------------最新资料推荐------------------------------------------------------In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.11/ 85In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.---------------------------------------------------------------最新资料推荐------------------------------------------------------In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.13/ 85In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.---------------------------------------------------------------最新资料推荐------------------------------------------------------In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.15/ 85在这个例子中，这个开关能够被转到全开和全关的任一位置，来调整灯泡的亮度。
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.---------------------------------------------------------------最新资料推荐------------------------------------------------------In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.17/ 85BASIC SYSTEM1) 比例方向阀能够被看作与调光开关具有同样功能。
A proportional directional valve can be thought of as the dimmer switch equivalent of an electrical switch. 2) 阀芯能够移动到在任一位置，而不仅仅是三个不连续的位置。
阀芯在离开中位的方向仍然确定油缸运动的方向，但阀芯离开中位的距离控制活塞的速度。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ BASIC SYSTEM于是在实际上比例阀可以同时作为方向阀和流量阀来使用。
So in effect the proportional directional valve is acting as both a directional valve and a flow control valve.19/ 85SWITCHING SOLENOID VALVE一个传统的电磁阀能够被认为是一个简单的开关阀。
A conventional solenoid valve can be thought of as a simple switching valve. 它可以被一些只有简单电流通断的开关的电设备来控制 It is controlled by some form of electrical device which simply switches the electrical current on or off.---------------------------------------------------------------最新资料推荐------------------------------------------------------ SWITCHING SOLENOID VALVEA conventional solenoid valve can be thought of as a simple switching valve. It is controlled by some form of electrical device which simply switches the electrical current on or off.21/ 85SWITCHING SOLENOID VALVEA conventional solenoid valve can be thought of as a simple switching valve. It is controlled by some form of electrical device which simply switches the electrical current on or off.---------------------------------------------------------------最新资料推荐------------------------------------------------------ PROPORTIONAL VALVE一个比例方向阀是由与一个与调光开关非常象的电设备控制的。
