集中电表计量箱技术要求

合集下载

(技术规范标准)电能计量箱技术规范(阻燃ABS材质)

电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。

1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。

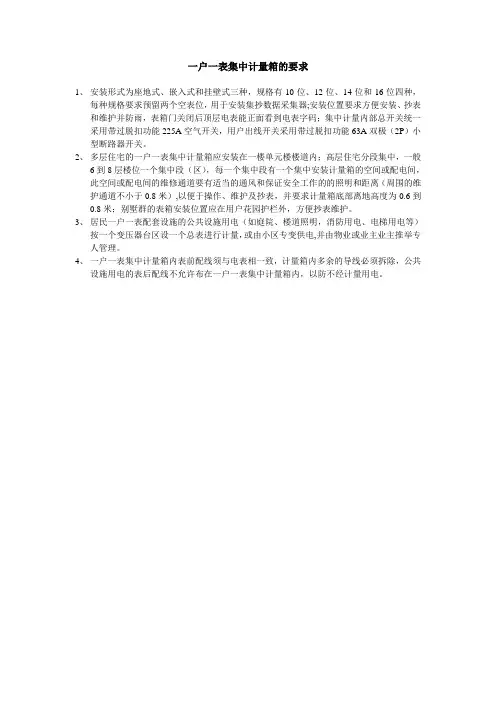

一户一表集中计量箱的要求

一户一表集中计量箱的要求
1、安装形式为座地式、嵌入式和挂壁式三种，规格有10位、12位、14位和16位四种，
每种规格要求预留两个空表位，用于安装集抄数据采集器;安装位置要求方便安装、抄表和维护并防雨，表箱门关闭后顶层电表能正面看到电表字码；集中计量内部总开关统一采用带过脱扣功能225A空气开关，用户出线开关采用带过脱扣功能63A双极（2P）小型断路器开关。

2、多层住宅的一户一表集中计量箱应安装在一楼单元楼楼道内；高层住宅分段集中，一般
6到8层楼位一个集中段（区），每一个集中段有一个集中安装计量箱的空间或配电间，此空间或配电间的维修通道要有适当的通风和保证安全工作的的照明和距离（周围的维护通道不小于0.8米）,以便于操作、维护及抄表，并要求计量箱底部离地高度为0.6到
0.8米；别墅群的表箱安装位置应在用户花园护栏外，方便抄表维护。

3、居民一户一表配套设施的公共设施用电（如庭院、楼道照明，消防用电、电梯用电等）
按一个变压器台区设一个总表进行计量，或由小区专变供电,并由物业或业主业主推举专人管理。

4、一户一表集中计量箱内表前配线须与电表相一致，计量箱内多余的导线必须拆除，公共
设施用电的表后配线不允许布在一户一表集中计量箱内，以防不经计量用电。

关于配电室10kV计量柜的技术要求

关于10kV计量柜的技术要求为加强计量管理，统一、规范10kV计量柜的配置，现提出10kV计量柜的技术要求如下，请计量部按此要求验收：一、计量柜的设计、制造和检验必须符合国家标准《电能计量柜》（GB/T16934-1997）的规范。

二、计量柜的基本要求1、总柜式计量，含独立电流、电压互感器。

计量柜采用落地安装，与其他开关柜外形和谐美观。

2、电能计量柜应有出厂检验和型式检验。

3、柜中各单元以隔板或箱（盒）式组件区分和隔离。

4、电能表室应设在计量柜的中前部；电压互感器单元宜设在柜的下部，一次熔断器的安装位置要求能够方便更换熔断器管。

5、电压互感器的一次熔断器额定电流选用1A；并设置3只电压指示仪表监视计量电压互感器的工作状况。

6、计量柜应装设防止误操作的安全联锁装置；外壳面板上设置主电路模拟图。

7、所有能进入计量柜的途径和有可能影响计量的操作机构都必须装设加铅封机构，如前后门、上盖、计量电压互感器的隔离开关操作机构等。

三、电能表室的要求1、挂表板面积至少能安装3套三相电子式电能表和试验接线盒，电能表应固定安装在可调夹具上。

2、观察窗应采用厚4mm无色透明的玻璃，面积应满足抄表和监视二次回路的要求，不少于400mm×500mm（D×H），仪表室深不宜大于400mm；边框采用铝合金型材或具有足够强度工程塑料构成，密封性能良好。

3、电能表安装高度及间距：电能表安装高度距地面在800~1800mm之间；试验专用接线盒安装高度1000~1400mm之间；电能表与电能表之间的水平间距不应小于80mm；电表与试验盒之间的垂直间距不小于150mm；试验盒与周围壳体结构件之间的间距不小于100mm。

四、电流、电压互感器的要求1、电流互感器额定一次电流采用标准值，其确定原则：应保证在正常运行中的实际负荷电流一般不少于30%，特殊情况下至少应不少于25%。

当实际负荷电流不可预知时按变压器总容量确定一次电流。

电表箱技术规范

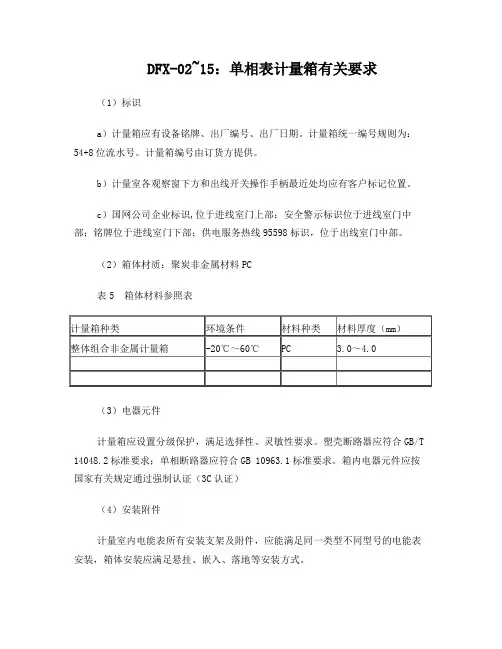

DFX-02~15：单相表计量箱有关要求（1）标识a）计量箱应有设备铭牌、出厂编号、出厂日期。

计量箱统一编号规则为：54+8位流水号。

计量箱编号由订货方提供。

b）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置。

c）国网公司企业标识,位于进线室门上部；安全警示标识位于进线室门中部；铭牌位于进线室门下部；供电服务热线95598标识，位于出线室门中部。

（2）箱体材质：聚炭非金属材料PC表5 箱体材料参照表（3）电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。

塑壳断路器应符合GB/T 14048.2标准要求；单相断路器应符合GB 10963.1标准要求。

箱内电器元件应按国家有关规定通过强制认证（3C认证）（4）安装附件计量室内电能表所有安装支架及附件，应能满足同一类型不同型号的电能表安装，箱体安装应满足悬挂、嵌入、落地等安装方式。

（5）进出线a）表箱应有防雨措施。

b)每表配线的绝缘铜线不小于4mm2， RS485回路导线应不小于0.5mm2。

c）多表位计量箱内各电能表中性线应分表安装，不得共用。

d）计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。

e）进线单元爬电距离大于12mm，电气间隔大于10mm，出线单元爬电距离大于8mm。

f）进线开关室内应配置采集器使用的辅助端子。

g）计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。

i)每个表位要有编号,应在计量表出线端的进户线上设置“产权分界点”标识。

（6）接地非金属箱内须预留PE端子，便于箱体与接地网可靠连接。

（7）外壳箱体必须为封闭结构，并有良好的通风散热结构设计，散热孔应具有防雨功能并设防护网，应采取防止非正常情况下外部异物插入触及带电导体的措施。

（8）功能室计量箱需分为进线室、计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。

福建居民集中装表电能计量箱技术规范

附件4福建省电力有限公司居民集中装表电能计量箱技术规范1 范围本技术规范规定了居民集中装表电能计量箱的主要技术要求。

本技术规范适用于福建省电力有限公司直管各供电单位、各直管、控股及代管县公司贸易结算用居民集中装表电能计量箱的设计、订货、验收和安装。

２引用标准下列标准中的条款通过本规范的引用而成为本规范的条款。

DL/T 448-2000 电能计量装置技术管理规程DL/T 5137-2001 电测量及电能计量装置设计技术规范DL/T 825-2002 电能计量装置安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装置安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范Q/GDW 347-2009 电能计量装置通用设计3 技术要求以下未提及的均应满足条款2所列标准的技术要求。

3.1 箱体3.1.1 结构(1) 箱体结构应采用框架型式。

(2) 箱内应至少具备进线单元、计量单元及出线开关单元，各单元之间必须相互隔离。

(3) 三相电源线各相独立进出计量单元的，计量单元与其它单元间的隔板应采用无磁性材料。

(4) 箱体安装结构可采用挂式或嵌入式。

挂式箱体应具有足够机械强度，且至少具备四个安装挂耳。

挂耳厚度应大于箱体主材厚度的1.5倍。

(5) 当超过18表位时，箱体内计量及出线开关单元宜采用组合拼装方式进行扩展。

表位的排列应满足抄表需要。

(6) 计量箱应能满足各种电源进线方式。

采用电缆进线时，应在箱内进线单元可靠固定电缆及电缆接头。

集中计量箱

集中计量箱技术规范一、总则1.网点计量箱技术要求1.1设备制造应遵循的规范和标准：GB4728.1~13 电气图用图形符号GB7251 低压成套开关设备严格按照电业局要求制作1.2设备的环境运行条件1.2.1安装地点：室内1.2.2海拔高度：不低于1000米.1.3气象条件：最高温度：40℃最低温度：-20℃温差：15K环境相对湿度：日相对湿度平均值不大于95%；月平均相对湿度不大于90% 1.4 集中计量箱的技术参数：1.4.1设备名称：集中计量箱1.4.2 设备型号：MJJG1.4.3 额定工作电压：AC220V1.4.4额定绝缘电压：AC400V1.4.5 技术条件低压开关柜按系统电压低于1kV并应按IEC60439-1，IEC60227的要求进行设计。

1.4.6 一次元件配置原则(按招标图纸规定的型号及技术要求配置)1.4.7 设备的柜架为垂直嵌入式结构。

二、柜架和外壳结构件采用优质冷轧钢板，应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定。

同时不因成套设备的吊装、运输等情况而影响设备的性能。

1. 柜内带电部分相对相、相对地的空气间隙：≥ 20mm2. 防护等级：IP30三、断路器技术参数1.断路器类型：隔离断路器国内外先进的元器件2.额定电压：1KV3.额定电流：1）进线断路器额定电流：按总容量2）馈线断路器额定电流：按分支容量4.额定频率：50Hz5.额定断路开断电流：5KA6.额定短路关合电流：5KA7.绝缘特性：工频耐压水平：相对地、2KV /min；四、试验项目投标产品必须具有国家电气质量检验中心（西高所或沈高所）出具的型式试验报告，试验应满足国家以及原机械部、电力部的有关标准，且试验不得少于下列项目：1. 结构检查和外观检查；2. 主回路电阻测量；3. 机械操作试验；。

电能计量柜技术规范及要求

电能计量柜技术规范及要求株洲电业局综合计量柜（箱）招标⽂件技术部分⼆00⼋年⼗⽉株洲电业局综合计量柜（箱）招标⽂件技术部分1.总则本招标⽂件中的综合计量柜（箱）是指⽤于⾼供⾼计、⾼供低计专变客户电能计量、数据远传、负荷控制、预付费等的专⽤计量柜（箱）。

投标者资格投标者提供的综合计量柜应具有国家⼯商部门颁发的“制造许可证”及省级型式试验报告。

投标者提供的产品必须是成熟的产品，不应是正在开发的产品。

投标者应具有综合计量柜（箱）的⽣产、调试、培训和维修服务的能⼒。

供货范围本次招标的供货范围见下表：注：计量柜（箱）内配置的电能表、互感器及远抄终端等均由我局配置。

报价表中不含电能表、互感器、远抄终端的设备费⽤（但含其安装费）；跳闸开关应单独标明价格和⽣产⼚家。

2.应遵循的主要技术标准及规定GB/T16934－1997《电能计量柜》3.技术要求下列要求未提及的应符合本招标⽂件所列的规范与标准的要求。

使⽤条件环境温度：-5oC—+40 oC相对湿度：+20 oC时，不应⾼于90%；+40 oC时，不应⾼于50%。

倾斜度：对柜壳体不应超过3 o；对电能表不应超过1 o。

外壳外壳应采⽤⾦属材料的封闭式结构，其外形及结构应与其相邻的⾼、低压开关成套设备协调配合。

外壳和各功能单元隔板材料选⽤敷铝锌钢板。

防护等级综合计量柜（箱）外壳为IP4X，隔板为IP2X。

绝缘⽔平满⾜GB/T16934－1997的和的规定。

电⽓设备和导电体的温升应符合GB/T16934－1997的的规定。

计量电流互感器A、电能表及其他设备，应分别接于各⾃专⽤⼆次绕组。

B、计量电路，应先经计量专⽤接线盒后再接⼊电能表。

计量电压互感器A、电能表及其他设备，应分别接于各⾃专⽤⼆次绕组。

B、综合计量柜计量互感器的⼆次侧不应装设熔断器（⾃动开关）和串接隔离开关的辅助触头；计量互感器柜的出线侧可以装设快速熔断器（⾃动开关），但不应串接隔离开关的辅助触头。

C、计量电路，应先经计量专⽤接线盒后再接⾄电能表。

7电能表表箱专用技术规范书

塑料计量箱技术协议2016年7月目录1总则2基本要求2.1计量箱类型：2.2计量箱箱体材料:2.3计量箱内部设备配置：2.4计量箱结构2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准：GB7251.1低压成套开关设备和控制设备GB/T16934电能计量柜GB4208外壳防护等级（IP代码）GB/T2423.17耐腐蚀、耐老化GB10963.1电气附件--家用及类似场所用过电流保护断路器IEC608982基本要求2.1计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

2.2.2计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置：2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

福州电业局居民照明集中装表电能计量箱技术规范

附件：QB福州电业局企业标准Q/FJGA10119-2007代替Q/FJGA10119-2004居民照明集中装表电能计量箱技术规范2007-07-05发布 2007-07-10实施福建省福州电业局发布Q/FJGA10119-2007前言为加强我局的电能计量管理工作，统一、规范低压集装式电能计量箱的设计、使用、订货和验收工作，提高现场的电能计量箱维护管理水平，加大窃电防范力度，确保电能计量装置的安全、准确、可靠运行，根据国家电力行业标准、计量技术管理要求和本地区实际情况，特制定本标准。

本标准主要依据省电力有限公司闽电营销〔2006〕1266号“关于印发《福建省电力有限公司居民照明集中装表电能计量箱技术规范（试行）》和《福建省电力有限公司低压动力电能计量箱技术规范（试行）》的通知”，对榕电业营〔2004〕160号Q/FJGA10119-2004《福州电业局低压集装式电能计量箱验收技术规范》的修订。

本标准自发布之日起实施，原Q/FJGA10119-2004《福州电业局低压集装式电能计量箱验收技术规范》同时废止。

本标准起草部门：电能计量分中心本标准主要起草人：邵强、杨祖辉本标准审核人：林又艾、何华本标准批准人：刘瑞芳、詹仁俊本标准解释权归属福州电业局电能计量分中心。

Q/FJGA10119-2007居民照明集中装表电能计量箱技术规范1 范围本技术规范规定了本局辖区内居民照明集中装表电能计量箱的主要技术要求。

本规范含居民照明集中装表所使用的单相集中装表电能计量箱（以下简称单相集装表箱）及三相直接式集中装表电能计量箱（以下简称三相集装表箱）的技术规范，适用于本局直供区内（含闽侯局直供辖区）新建、改建的集装式电能计量箱工程的设计、订货、安装和验收。

２规范性引用文件下列标准的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。

DL/T448 电能计量装置技术管理规程DL/T5137 电测量及电能计量装置设计技术规范DL/T825 电能计量装置安装接线规则GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB7251·1 低压成套开关设备和控制设备第1部分型式试验和部分型式试验成套设备GB7251·3 低压成套开关设备和控制设备第3部分对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求GB7251·5 低压成套开关设备和控制设备第5部分对户外公共场所的成套设备-动力配电网用电缆分线箱CDCs的特殊要求GB50096·6 住宅设计规范第六部分：建筑设备GB 50254 电气装置安装工程低压电器施工及验收规范JJGI015 计量器具定型通用规范闽电营销〔2006〕1266号《福建省电力有限公司低压动力电能计量箱技术规范（试行）》3 技术要求下列未提及的技术要求，均应符合引用标准所列技术条款的要求；当本规范中提及的要求高于引用标准的条款时，以本规范为准。

电能表表箱专用技术规范书

塑料计量箱技术协议2016年7月目录1 总则2 基本要求2.1 计量箱类型：2.2 计量箱箱体材料:2.3 计量箱内部设备配置：2.4 计量箱结构2.5 计量箱外观与标识3 技术参数标准4 计量箱厚度标准5单表位计量箱6 验收和售后服务附件：各类型塑料计量箱平面图1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3 卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4 应遵循的标准：GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC608982 基本要求2.1 计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2 计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入2.2.2 计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3 计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3 计量箱内部设备配置：2.3.1 计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4 计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

用电计量箱技术标准2012

用电计量箱技术标准2012Q/GDW江苏省电力公司企业标准Q/GDW-10-J187-2012江苏省电力公司发布Q/GDW-10-J187-2012目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 计量箱分类 (2)5 计量箱规格及型号 (2)5.1 规格 (2)5.2 型号 (2)6 产品要求 (3)6.1 使用条件 (3)6.2 结构设计要求 (3)6.3 计量箱的电气性能要求 (8)7 试验 (10)7.1 一般检查 (10)7.2 性能试验 (11)8 检验规则 (16)8.1 总则 (16)8.2 全性能检验 (16)8.3 抽样检验 (16)9 标志、包装、贮存、运输 (17)9.1 标志 (17)9.2 包装 (17)9.3 贮存 (17)9.4 运输 (17)附录 A (20)附录 B (21)附录 C (22)IQ/GDW‐10‐J187‐2012II 前言为配合江苏省《居住区供配电建设标准》（DGJ32/J11-2005）的实施，依据国家、江苏省相关规范、标准、导则，结合我省实际情况制定本《用电计量箱技术标准》。

制定本标准目的在于指导、规范全省用电计量箱的制造、选用、安装及验收。

本标准共分十部分，主要内容有：1、范围；2、规范性引用文件；3、术语和定义；4、计量箱分类；5、计量箱规格及型号；6、产品要求；7、产品试验；8、检验规则；9、包装、存储、运输。

在执行本标准过程中，发现需修改和补充之处，请将有关资料和意见向江苏省电力公司营销部或当地供电公司营销部反映，以便今后修订。

本标准编写格式和规则遵照GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》的要求。

本标准起草单位：江苏省电力公司营销部、南京供电公司、江苏省电力公司电力科学研究院本标准编写得到了南京市民用建筑设计研究院有限责任公司、南京市建筑设计研究院有限责任公司、苏州工业园区和顺电气股份有限公司、江苏中靖电气有限公司等单位的大力协助。

厦门电业局集装式电能计量箱技术规范

5.2.2.3.1计量器具单元门上应开用于观察电能表运行情况及抄录表数的观察孔，观察孔上应装有玻璃。观察窗尺寸≥100×100mm，观察窗框必须采用内拴螺丝方式进行安装，从观察窗正面不得看到安装螺丝或螺丝孔，严禁采用橡胶圈或外部螺丝固定的方式。观察窗应采用厚度不小于4mm的无色透明玻璃。观察窗面积应满足抄表和监视的要求。
5.2.2.3.2计量器具单元门上应装有厦门电业局专用的计量箱电磁门锁。
5.2.2.3.3计量器具单元门上应装挂锁耳；方便铅封的铅封孔2个；以及便于开启门的手把。其加工应采用冲压成型工艺。禁止使用螺钉连接方式。
5.2.2.3.4为保证足够的布线空间和良好的电器散热性，两观察窗之间尺寸：水平距离≥140mm；垂直距离≥240mm；
4.1.4电能计量箱下端离地距离应在1.20米。
4.2审图部门
4.2.1 严格按国家电力行业标准、省公司相关规定及本技术标准的要求进行审图。
4.2.2 对审图的结果负责。
4.3 物资采购部门
4.3.1 负责电能计量箱及其配套电气设备、计量器具的采购。
4.3.2采购的电能计量箱及其配套电气设备、计量器具应满足国家电力行业标准、省公司相关规定及本技术标准的要求。
5.2.2.1.9门上装有不锈钢铰链，门能在不小于90度的范围内自由开闭。门在开闭过程中，电器不应受到冲击、损坏及碰伤。
10.2.2.1.10箱体开有进出线孔，采用符合防护等级要求的敲落孔,出线孔必须采用下冲孔。
10.2.2.2.
进出线孔应有防止刮伤导线的绝缘密封圈，密封圈必须安装牢固、完好、适用以及满足防护等级IP30要求；壁挂式电能计量箱的密封圈由施工队安装时安装。
4.3.3 对采购设备是否满足4.3.2款的要求负责。
4.4 施工部门

电力用户低压集中抄表系统终端设备及电能表安装规范

低压电力用户集中抄表系统终端设备及电能表安装规范目录1112488899910101011111212131515RS48517181919212121212223电力用户低压集中抄表系统终端设备及电能表安装规范232323254概述为了规范居民集中自动抄表系统（以下简称系统）电能表和终端设备安装工程施工，一致施工工艺和标准要求，保证工程质量，依据国家和电力行业的有关规范、标准和国网公司输变电工程通用设计要求，特拟订本施工及查收规范。

本规范对集中抄表箱设计、安装和系统终端设备安装作出相应规定，所有系统设备的安装施工在履行国家和行业的有关规程、规范的基础上，同时恪守本规范，本规范也作为对改造和新装集抄系统终端设备及电能表安装施工工程的查收依照。

本规范所指终端设备为集中器和收集终端，电能表指载波电能表和 RS485 电子式电能表。

本规范依照标准以下：●《国家电网公司输变电工程通用设计 220V电能计量装置分册》●《国家电网公司输变电工程通用设计 400V电能计量装置分册》●《XXXXX公司低压集抄系统技术标准——简易式集中器订货及查收技术条件》●《XXXXX 公司低压集抄系统技术标准——采集终端订货及查收技术条件》●《DL/T698-1999低压电力用户集中抄表系统技术条件》●《DL/T448-2000电能计量装置技术管理规程》●《DL/T743-2001电能量远方终端》●《DL/T645-1997多功能电能表通信规约》●《电气装置安装工程施工及查收规范》第一章低压远程集中抄表安装规范本规范依据《国家电网公司输变电工程通用设计》要求拟订，合用于 220V 、 400V 电能计量装置新装、改造和业扩工程。

一、计量点设置设置原则：对电力客户应在产权分界处设置计量点，应尽量靠近客户负荷中心，且保证电气安全、计量正确靠谱和关闭性，还应试虑不扰民和方便客户使用，以及供电公司抄表、换表、平时保护、用电检查等工作。

电能表表箱专用技术规范书.

塑料计量箱2016年7月目录1总则2基本要求2.1计量箱类型: 2.2计量箱箱体材料： 2.3计量箱内部设备配置: 2.4计量箱结构 2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准:GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC60898 2基本要求2.1计量箱类型: 2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料：2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

222计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型,具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置: 2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

计量表箱验收标准和要求

计量表箱验收标准和要求：
1、计量表箱下沿离地面高度：楼道内不得低于1.5米，室外墙体上在1.8－1.9米间。

2、计量箱体采用冷轧钢板弯制焊接成型。

元件、电度表等安装在二层板上；电器元件均有安全防护设施，可安全操作电器开关；计量箱箱门上装设透明观察窗（可单独开启，便于插卡）；箱门加装铅封柱。

3、2表以上计量箱加装单独的火排小室，并加绝缘防护。

4、4表以上计量箱为落地柜。

如现场条件受限，可拆分为两台箱子。

5、计量箱盘芯预留电表安装固定孔3个，并配M4螺丝，确保与电能表安装孔对应。

6、非绝缘材料表箱箱体、安装板接地线不小于16mm²,与PE排连接。

7、计量表箱安装牢固、竖直、美观，防小动物进入。

8、计量表箱内走线采用暗线，布线美观。

9、电能表进、出线不得串、并联，箱内预留表前、表后开关位置及连接导线。

10、与电能表、开关连接的多芯导线必须搪锡，并拧紧全部螺丝，保证接触良好。

电能表、开关接线处导线无外露导电部分。

11、表后开关外露开关把手位置合适，便于操作。

多路出线开关采取整体固定措施，接线螺丝不得外露，开关两侧与箱门开槽处边缘距离不得大于2㎜。

12、计量箱内导线截面按表后开关容量选，40A --10mm²；63A--16mm²；80-100A--25mm²。

13、电能表正面与观察窗之间的距离应为25-45mm之间。

其它未尽事宜：符合GB7251.3-2006《低压成套开关及控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求》。

电表箱技术要求20180228

电表箱（卡式）技术要求1.范围本规范规定了1KV及以下设备使用条件、性能参数、技术要求。

2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 17466.1-2008《家用和类似用途固定式电气装置电器附件外壳的通用要求》GB 7251.1-2013《低压成套开关设备和控制设备》第1部分：型式试验和部分型式试验成套设备GB 7251.1-2008《低压成套开关设备和控制设备》第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求DL/T448—2016 《电能计量装置技术管理规程》GB/T 16934-2013 《电能计量柜》GB 4208-93《外壳防护等级（IP代码）》DL/T5137-2001《电测量及电能计量装置设计技术规程》JB/T3958.2-1999《电气绝缘用热固性模塑料试验方法》GB/T 9341-2008 《塑料弯曲试验方法》GB/T 2423.17-2008 《耐腐蚀、耐老化》GB/T 10064-2006 《固体绝缘材料绝缘电阻的试验方法》GB/T 1043.1-2008 《硬质塑料简支梁冲击试验方法》GB/T 17466.1-2008 《家用和类似用途固定式电气装置的电气附件外壳的通用要求》GB/T 5023.3-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》第3部分：固定布线用无护套电缆GB 16917.1-2003/XG1-2010《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》第1部分: 一般规则DL/T852-2002《电能计量装置安装接线规则》在用户方同意时可以使用其他性能更高的标准。

行业标准中以对产品质量分等做出规定的条款，供货方所提供的产品性能应达到优等品的标准。
