不出布置图的小管道二次设计及施工导则
大型火力发电厂热力系统小管道布置二次设计-安装
大型火力发电厂热力系统小管道布置二次设计\安装摘要：介绍火力发电厂热力系统管道的布置方式及特点，分析热力系统管道放气、放水点的设计位置，结合实际安装的具体情况，说明放气、放水管道（即小管道）安装二次设计的重要性。
并根据现场的实际情况进行设计与布置安装。
关键词：火力发电厂；热力系统；小管道；二次设计；布置安装1 火力发电厂热力系统简介1.1火力发电厂热力系统高压管道范围包括：主蒸汽系统管道安装、高压给水系统管道安装、再热系统管道安装、旁路系统管道及各系统疏水、放汽管道安装。
1.2火力发电厂中低压管道系统范围包括：凝结水系统；轴封蒸汽系统；中、低压给水系统；凝结水杂用水系统；高、低加疏水放汽系统；开式冷却水及闭式冷却水系统；抽汽系统；辅助蒸汽系统；空冷凝汽器抽真空系统；润滑油净化、贮存、排空系统；凝结水精处理系统单元；高、低位（有压及无压）放水系统等。
2热力系统管道放气、放水点设计特点及二次设计的重要性分析2.1.1、小管道安装是指管径φ89以下的、只在图纸上显示大致开孔点而无具体布置图的疏放水、放气管道，以及设备的冷却水管、密封水管、减温水管、排污水管、加药取样、控制润滑油等管道安装。
2.1.2、火力发电厂疏放水管道设计除主蒸汽、再热蒸气疏水及再热器减温水出安装布置图外，其他φ89以下管道均不出布置图。
2.1.3、火力发电厂疏放水回收利用率较高，汽水系统设置本体疏水扩容器、管道疏水扩容器、连排扩容器、定排扩容器及有压、无压放水管，全厂几乎疏水放汽都回收利用。
范围包括：2#机组所有热力主管道的放气、疏放水等小管道安装，所有设备的放空气、疏放水、冷却水、排污水等小管道安装，以及小口径取样管、加药管等小管道安装。
2.2、由于热力系统管系庞大，放气、放水点分散,按照开孔位置就地安装，将造成工艺性能差也增加了电厂运行人员的劳动强度,使系统的可操作性降低,并可能给电厂的安全运行带来事故隐患。
为满足机组达标投产要求，施工前必须对小管道进行二次设计，以达到布置合理、工艺美观、可操作性强、安全实用。
不出布置图的小管道二次设计及施工导则
如活接头等。因为水煤气管等安装定额费用中已经包括了活接头等管件的费用，
台钻、仿型切割机等，必要时可使用等离子切割机（如不锈钢管道的施工） ；但 禁止手工气割下料、开孔。 5.6.2. 施工过程中对材料外观的保护 螺纹连接时要使用管钳， 注意用管钳卡
管子时在管子表面上包上防护层，以免损伤管子表面。 5.6.3. 成品保护的要求 定） 。 规定专门的措施以防止管子被损伤（项目部另有规
可能互相影响的情况（本标段不含土建专业，但需加强沟通避免返工） ； 5.4.3. 电气专业或热工专业 5.5. 工程管理部批准 与电缆或其它电气设备有可能冲突时；
工程管理部专工或负责人， 根据设计情况和会签情况，
结合必要时现场实际查看的情况，给予批准（或责令返回修改后再批准） 。 5.6. 施工前的技术交底必备内容： 5.6.1. 对切割下料的要求 切割下料应采用机械切割， 如割管刀、 型材切割机、
1
3.
编制依据及说明
3.1. DL 5031-94 电力建设施工及验收技术规范（管道篇） ； 3.2. 电力建设工程质量问题通病防治手册，中国电力出版社，2004 年 8 月； 3.3. 电力工程达标投产管理办法（2006 年版） ； 3.4. 以往工程施工经验； 3.5. 小管道的设计及施工，除遵守本办法外，还应遵守 3.1 条的要求。
离过小，可能保温包不上或厚度不够；成排的管子距离不要太远，以方便保温专 业将其整体保温；特别要注意贴墙或钢架等建（构）物布置时，要考虑将阀门保 温厚度所占空间留出来。 具体可咨询保温专业或查询保温油漆清册并核查阀门实 际尺寸。 5.2.3.2. 贴地布置时考虑地面最终的标高，不要因贴地过近而被土建做地坪时部 分埋没；贴墙布置时考虑最终抹面的厚度，不要因贴墙过近而被土建抹墙时部分 埋没；贴近其它管道或设备布置时，考虑相邻管道或设备保温层的厚度，不要穿 过它们保温层；同时不要因为相邻管道及设备的膨胀而顶弯小管道； 5.2.3.3. 小管道的热膨胀 根据管内介质温度设计出有足够补偿能力的膨胀弯

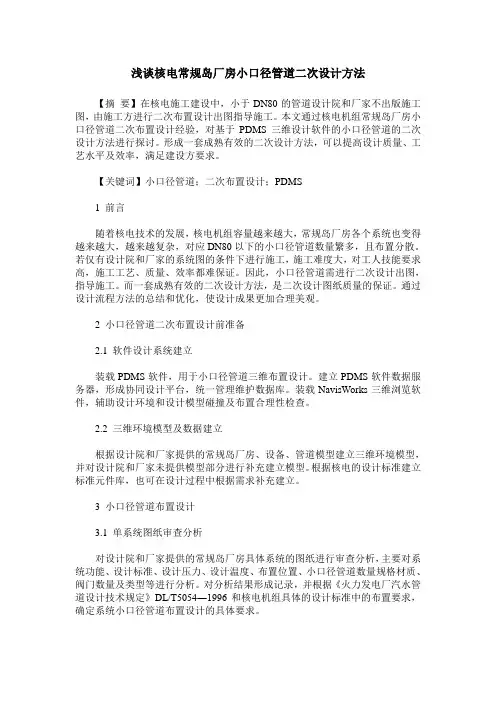

浅谈核电常规岛厂房小口径管道二次设计方法
浅谈核电常规岛厂房小口径管道二次设计方法【摘要】在核电施工建设中，小于DN80的管道设计院和厂家不出版施工图，由施工方进行二次布置设计出图指导施工。
本文通过核电机组常规岛厂房小口径管道二次布置设计经验，对基于PDMS三维设计软件的小口径管道的二次设计方法进行探讨。
形成一套成熟有效的二次设计方法，可以提高设计质量、工艺水平及效率，满足建设方要求。
【关键词】小口径管道；二次布置设计；PDMS1 前言随着核电技术的发展，核电机组容量越来越大，常规岛厂房各个系统也变得越来越大，越来越复杂，对应DN80以下的小口径管道数量繁多，且布置分散。
若仅有设计院和厂家的系统图的条件下进行施工，施工难度大，对工人技能要求高，施工工艺、质量、效率都难保证。
因此，小口径管道需进行二次设计出图，指导施工。
而一套成熟有效的二次设计方法，是二次设计图纸质量的保证。
通过设计流程方法的总结和优化，使设计成果更加合理美观。
2 小口径管道二次布置设计前准备2.1 软件设计系统建立装载PDMS软件，用于小口径管道三维布置设计。
建立PDMS软件数据服务器，形成协同设计平台，统一管理维护数据库。
装载NavisWorks三维浏览软件，辅助设计环境和设计模型碰撞及布置合理性检查。
2.2 三维环境模型及数据建立根据设计院和厂家提供的常规岛厂房、设备、管道模型建立三维环境模型，并对设计院和厂家未提供模型部分进行补充建立模型。
根据核电的设计标准建立标准元件库，也可在设计过程中根据需求补充建立。
3 小口径管道布置设计3.1 单系统图纸审查分析对设计院和厂家提供的常规岛厂房具体系统的图纸进行审查分析，主要对系统功能、设计标准、设计压力、设计温度、布置位置、小口径管道数量规格材质、阀门数量及类型等进行分析。
对分析结果形成记录，并根据《火力发电厂汽水管道设计技术规定》DL/T5054―1996和核电机组具体的设计标准中的布置要求，确定系统小口径管道布置设计的具体要求。
不出布置图的小管道二次设计及施工导则
不出布置图的小管道二次设计及施工导则本文由tf31829贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
小管道二次设计及施工导则小管道二次设计及施工导则1. 目的、目标及主要示范地点1.1. 设计院对 DN80 以下的小管道一般不出布置图。
本导则通过对小管道施工从图纸会检、二次设计、二次设计的图纸会签、技术交底、施工检查、效果评价等自始至终的全过程控制，以达到克服质量通病，提高工艺水平的目的。
为实现达标创优奠定良好的工艺质量基础。
1.2. 小管道设计及施工应达到的目标管道布置合理，方便保温及其他工序施工；安装效果横平竖直，坡度、坡向正确；热膨胀自如；支吊架经过专门设计，型式合理、间距合适；穿墙或楼板处精细处理；确保安全生产、操作方便、检修方便、文明生产。
1.3. 具有代表性的示范地点（不限于以下地点，全厂小管道均应执行）：锅炉炉顶排空气管道、锅炉下集箱定期排污管道、锅炉运转层燃油管道、汽机6.3 米层机头下方小管道等。
2.适用范围2.1. 本办法适用于本工程锅炉、汽机专业不出布置图的小管道的工艺亮点的实施，包括设计院不出布置图的Dn≤80 的管道，锅炉厂及其它设备厂家不出布置图的排气、排污、疏水管道； 2.2. 其它专业可以参考、借签；但本办法不适用于热工专业仪表管工艺亮点的实施，仪表管施工另有实施办法。
3.编制依据及说明3.1. DL 5031-94 电力建设施工及验收技术规范（管道篇）； 3.2. 电力建设工程质量问题通病防治手册，中国电力出版社，2004 年 8 月；3.3. 电力工程达标投产管理办法（2006 年版）； 3.4. 以往工程施工经验； 3.5. 小管道的设计及施工，除遵守本办法外，还应遵守 3.1 条的要求。
4.职责4.1. 班组技术员负责及时图纸会检，对不出布置图的小管道进行二次设计（要求采用 CAD 手段）；在小管道施工前要针对小管道的施工专门进行技术交底；施工过程中对施工人员的执行情况进行检查；4.2. 班长负责督促技术员在小管道施工前完成二次设计，禁止在二次设计被批准、施工人员接受小管道施工交底前安排工作； 4.3. 工地专责负责对小管道的二次设计进行审核并送相关专业会签；负责施工过程中对执行情况进行监督；工地主任负责监督整个程序的落实；4.4. 工程管理部负责对二次设计进行批准；质量管理部进行会审确认。

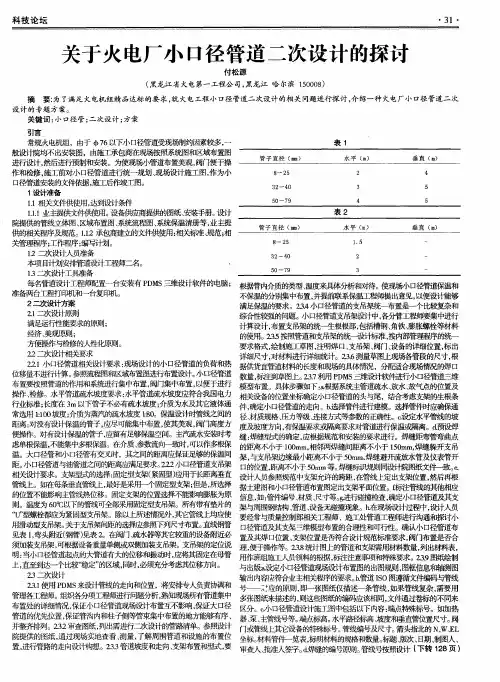

关于火电厂小口径管道二次设计的探讨
常规火电机组 ，由于 ７ ６以— ／ 口径管道受现场制约因素较多 ， ＦＪ 、 一 表 １ 般 烷 均不出安装图，由施工承包商在现场按照系统图和区域布置图 进行设计 ， 然后进行预制和安装。为使现场小管道布置美观， 阀门便于操 作和检修， 施工前对小 口径管道进行统一规划、 现场设计施工图， 作为小 口径管道安装的文件依据， 施工后作竣工图。 １ 设计准备 Ｉ ． Ｉ相关文件供陡用， 达 峻计剩 牛 Ｉ． ． Ｉ １业主提供文 共使用。 设备供应商提供 的图纸、 安装手册。 设计 院提供的管线立体图、 区域布置图、 系统流程图、 系统保温清册等， 业主提 供的相关程序及规范。 ． １２承包商建立的文件洪使用： ， 规范 ； １ 相关ｆ准、 示 相 关 管理程序； 工作程序； 编写计 。 划 １ ２二次设计人员准备 本项目计划安排管道设计工程师二名。 ・ １ ３二次设计工具准备 每名管道设计工程师配置一台安装有 Ｐ ＭＳ三维设计软件的电脑 ； 根据管内介质的类型、 Ｄ 温度来具体分析和对待。 使现场小口径管道保温和 准 各两台工程打印机和一台复印机。 不保温的分别集中布置， 并提前联系保温工程师提出意见， 以便设计能够 ２＝次设计方案 满足保温的要求。２ ．小口径管道的支吊架统一布置是—个比饺复杂和 ３４ Ｚ 二次设计原则 Ｉ 筠 陛较强的问题。小口径管道支吊架设计中， 洽 各分管工程师要集中进行 满足ｉ 要求的原则； 亍 计算没计， 布置支吊架的统一生根根部， 包括槽钢、 角铁、 膨胀螺栓等材料 经济、 美观原则； 的使用。 ３ ２ ５按照葡苴 和支吊架的统—设｝ 隹， 按内部管理程序的统一 方便操作与检修的人陛ｆ原则。 ｛ 二 要求格式， 绘制施工草图， 注明焊口、 吊 阀１＜ 支 架、 ７ 设备的详细位置 ， 标出 ２ ２二次设计相关要求 详细尺寸， 对材料进行详细统计。２ ．测量草图上现场各管段的尺寸 ， ３６ 根 ２ ．４ ｉ径管道相关 寸 求： １ ￣ ｌ ２ Ｚ 要 现场设计的４ Ｉ径管道的负荷和热 ￣ｌ Ｚ 分配 置 合现场 情况的焊 口 位移量不进 算 。 参照流程图和区域布置图进行布置 十 小口径管道 数量， 。 标注到草图上。 ．利用 Ｐ Ｍ ３ ２７ Ｄ Ｓ三维 十 斗 ｊ 进行小口径管道三维 布置要按照管道的作用和系统进行集中布置， 阀门集中布置， 以便于进行 模型布置。具倒 骤 如下：根据系统主管道疏水、 ａ 放水、 放气点的位置及 操作、 检修。水平管道疏水坡度要求： 水平衡 苴 疏水坡度应符合我国电力 相关没备的位置坐标确定小口径管道的头与尾 ，结合考虑支架的生根条 行业标准； 长度在 ３ ｍ以下管子不必有疏水坡度 ； 介质为水及其它液 苗 件， 确定小口径管道的走向。ｂ ． 选择管件进行建模。选择管件时应确保通 常选用 １ ０ 坡度； ：０ １ 介质为蒸汽的疏水坡度 １ ０ ： 。保温设计时管线之间的 径、 ８ 材质规格、 压力等级、 连接方式等参数的正确性。 平管线的坡 距离 ： 对没有没 温的管子 ， 保 应尽可能集中布置， 使其美观， 阀门高度方 度及坡度方向， 有保温要求或隔离要求对管道进行保温或隔离。ｃ Ｌ 预设焊 便操作。对有没汁保温的管子， 应留有足够保温空间。主汽疏水安装时考 缝： 焊缝型式的确定， 应根据规范和安装的要求进行。焊缝距弯管弯曲点 虑单根保温， 不能集中多根保温。在介质、 参数流向—致时， 可以作多根保 的距离不小于 ｌ Ｏ ｍ， Ｏ ｍ 相邻两焊缝间距离不小于 １０ ｍ， ５ ｍ 焊缝躲开支吊 温。大 口径管和小口径管有交叉时，其之间的距离应保证足够的保温间 架， 与支吊架边缘最小距离不小于 ５ ｒ 焊缝避开疏放水管及仪表管开 ０ ｍ， ａ 距。 口径管道与油管道之间的距离应满足要求。 ２ 小 口径管道支吊架 口的位置 ， 小 ２２ 距离不小于 ５ ｒ ０ ｍ等。 ａ 焊缝标识规则同设计院图纸文件—致。 ｅ 相关设计要求。支架型式的选择： 固定型支架（ 紧固型） 应用于长距离垂直 设计 ＾ 参照规范中支架允许的跨距， 、 员 在管线 Ｅ 定出支架位置 ， 然后再根 管线上。如在每条垂直管线 匕 最好是采用—个固定型支架； ， 但是， 所选择 据土建图和小 口径管道布置图定出支架平面位置。 揩线 的其他栅立 的位置不能影响主管线热位移。固定支架的位置选择不能影响膨胀为原 信 息， 管 号、 如： 编 材质、 尺寸等。 碰 撞险查， 确定孙 口径 其支 则。温度为 ６ ℃以下的管线可全部采用固定型支吊架。所有带有垫片的 架与周围钢结构、 ０ 管道、 设备无碰撞现象。 现场设计过程中， 设计人员 … 型螺栓都应为紧固型支吊架。除以 Ｅ Ｕ’ 所述晴况外， 其它管线上均应使 要经常与质量控制部相关工程师、施工处管道工程师进行沟通和探讨小 用滑动型支吊架。 关于支吊架间距的选择应参照—列尺寸布置。 Ｆ 直线钢管 口径管道及其支架三维模型布置的合理眭和可行眭。确认小 口 径管道布 见表 １弯头附近（ ， 钢管） ２ 见表 。在阀门、 疏水器等其它较重的设备附近必 置及其焊口位置、 支架位置是否符合没计规范标准要求， 阀门布置是否合 须加装支吊架 ， 可根据设备重量单１ 贝 【『口 坝力装支吊架。 Ｊ 支吊架的定位说 理， 便于操作等。２ ．统计图上的管道和支架需用材料数量， ３８ 列出材料表， 明： 口 当小 径管道起 点的大管道有大的位移和振动时， 应将其 固定在母管 用作班组施工人员领料的根据， 标注注意事项和特殊要求。２ ９图纸绘制 ３ 上， 直至到达—个比铰‘急 的区域， ， 蔸 考虑其位移方向。 定” 同时 ！ 分 １ 与出 版 小口 径 茸 场设计布置图的出图规则， 框 睨 图 信息和轴测图 ２ ３二次设计 输出内 畦 ３ ： 合业主耗 褂 的 要求。 筲 Ｉ０ ｈ － Ｓ 图遵循支 与 线 道 锄 管 ２． ３ 使用 Ｐ Ｍ 来设汁 １ Ｄ Ｓ 管线的走向和位置， 将安排专人负责协调和 号—— 应的原则， 即一张图纸仅描述一条管线 ， 如果管线复杂 ， 需要用 管璐 工程师。 组够 工程师进行问题 ； ，知现场所有管 晰 熟 ｊ 道集中 多张图纸来描述的， 则这些图纸的编码应该相同， 文件通过卷标的不同来 布置处的详细 睛况， 保证小口径管ｊ 璺 ： 计布置互不影响， 保证大口径 区分。 、 口径管 营 没计施工图中包括 以下内容： 端点特殊｛ 看号。虫 热 叻Ⅱ 管道的优先位置， 保证管沟内和柱子侧等管束集中布置的地方能够有序 、 器、 主管线号等。 淅滴 。 泵、 端 水平路韬 稿 、 坡度和垂直管位置尺寸。 阀 并整剂 Ｕ ３ 。２ ２审查图纸， 列出需进行二次设计的管路清单。参照设计 门或管线 Ｅ 其它设备的特殊标号。 管线编号及尺寸。 箭头指北的 ＮＷ、 Ｌ 、 Ｅ 院提供的图纸， 通过现场实地查看 、 ， 测量 了解周围管道和设施的布置位 坐标。 材料管件一览表， 标明材料的规格和数量。 标题、 版次、 日期、 制图人、 置， 进行管路的走向设ｉ构想。２ ３管道坡度和走向、 十 ３ 支架布置和型式 ， 审查人、 ＾ 要 批准 签字。 焊缝的编号原则。 ｄ 管线号按照设计 【 下转 １ ８页 ） ２

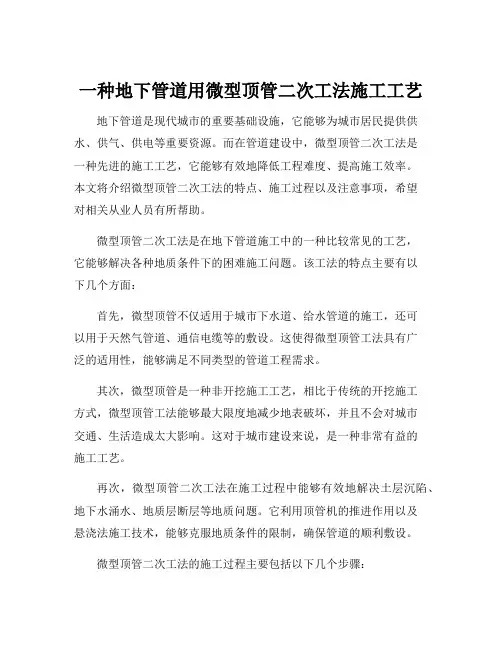

一种地下管道用微型顶管二次工法施工工艺
一种地下管道用微型顶管二次工法施工工艺地下管道是现代城市的重要基础设施，它能够为城市居民提供供水、供气、供电等重要资源。
而在管道建设中，微型顶管二次工法是一种先进的施工工艺，它能够有效地降低工程难度、提高施工效率。
本文将介绍微型顶管二次工法的特点、施工过程以及注意事项，希望对相关从业人员有所帮助。
微型顶管二次工法是在地下管道施工中的一种比较常见的工艺，它能够解决各种地质条件下的困难施工问题。
该工法的特点主要有以下几个方面：首先，微型顶管不仅适用于城市下水道、给水管道的施工，还可以用于天然气管道、通信电缆等的敷设。
这使得微型顶管工法具有广泛的适用性，能够满足不同类型的管道工程需求。
其次，微型顶管是一种非开挖施工工艺，相比于传统的开挖施工方式，微型顶管工法能够最大限度地减少地表破坏，并且不会对城市交通、生活造成太大影响。
这对于城市建设来说，是一种非常有益的施工工艺。
再次，微型顶管二次工法在施工过程中能够有效地解决土层沉陷、地下水涌水、地质层断层等地质问题。
它利用顶管机的推进作用以及悬浇法施工技术，能够克服地质条件的限制，确保管道的顺利敷设。
微型顶管二次工法的施工过程主要包括以下几个步骤：首先，需根据设计要求和实际情况选择合适的顶管机。
然后对施工现场进行勘察，了解地质、水文等情况，并制定详细的施工方案。
其次，施工前需要进行地表标志、地下管线勘测，确保施工过程中不会影响到已有的管道、线路等。
然后，进行微型顶管机的准备工作，包括灌浆、固结、围壁等的施工。
准备就绪后，开始顶管机主体推进。
在推进的过程中，需要根据实际情况进行灌浆、稳固土层等工作，确保管道的安全敷设。
同时要注意与周围环境的协调，避免对人员和设施造成伤害。
最后，施工完成后，对管道进行检测、验收工作。
确保管道的质量达到设计要求，并对施工现场进行清理。
在进行微型顶管二次工法施工时，需要注意以下几个事项：首先，要根据地质条件和施工环境选择合适的顶管机和相应的工艺。
YH-P3-SJ04施工图二次设计与专项工程设计过程管理作业指引
第一章总则 (3)一、施工图二次设计与专项工程设计管理的目的 (3)二、施工图二次设计与专项工程设计管理的原则 (3)三、施工图二次设计与专项工程设计管理的范围 (3)四、施工图二次设计与专项工程设计管理执行监督与修订 (3)第二章施工图二次设计与专项工程设计过程管理 (4)一、前期设计资料准备工作指引 (4)二、施工图二次设计管理工作指引 (5)三、专项工程设计管理工作指引 (7)第三章施工图二次设计与专项工程设计管理工具汇总表 (11)第一章总则一、施工图二次设计与专项工程设计管理的目的为了加强各项目施工图二次设计与专项工程设计管理工作、落实产品策划及方案设计意图、提升产品品质及施工图设计成果的质量及完备性、避免施工阶段的错漏碰缺及有效的控制设计变更，在施工图设计阶段及施工配合阶段细化设计进度计划、补充完善施工图纸，对各项专业分包工程进行单独委托专项深化设计，加强对此阶段各环节的监控，达到确保设计质量、进度和控制成本的目的。
二、施工图二次设计与专项工程设计管理的原则施工图二次设计及专项工程设计管理工作需满足以下四条工作原则：1、全：设计内容全面，避免缺漏项；2、深：设计成果必须达到指导施工的深度要求；3、专：确保设计成果的专业性，满足采购技术要求；4、精：设计成果必须与土建、景观、总图施工图成果完美搭接，精确指导施工；三、施工图二次设计与专项工程设计管理的范围施工图二次设计指土建施工图部分涉及顾客界面的补充细化设计的内容，包括但不限于：立面材料分色图、补充节点大样详图等；专项工程设计指施工图设计甩项、由专业供应商提供的专项设计内容，包括但不限于：门窗幕墙、建筑部品设计、电梯、泛光照明、健康住宅设备工程、市政专项工程设计等。
四、监督执行与修订由板块项目运营部设计端口负责本作业指引的监督执行与修订。
第二章施工图二次设计及专项工程设计过程管理一、前期设计资料准备(一)、工作指引1、城市公司项目管理部负责收集的施工图二次设计与专项工程设计输入条件，包括但不限于以下资料：⑴、方案深化设计文本(含表达设计意图的效果图、设计意向图片)⑵、CC02表以及价值工程分析⑶、经济技术指标(含立面材料用量估算)⑷、顾客界面材料部品活单⑸、健康住宅技术配置标准⑹、总图竖向及管线综合方案设计⑺、城市公司成本采购部提供的施工图二次设计与专项工程设计成本控制建议(8) 、采购供应商名录(9) 、经审批的材料设备初步选型定板单(10) 、经审批的交房标准(11) 、物业公司提供的物业建议(12) 、项目用地的市政条件及当地政府部门的审批要求；(二)、本阶段需完成的工作成果及表单《二次设计与专项工程设计设计合同〉〉《二次设计与专项工程设计设计任务书》二、施工图二次设计管理工作指引(一)、工作指引1、设计输入条件1) 施工图设计开始后，城市公司项目管理部应及时整理相关基础资料，及供应商提供的材料样板等。
光热项目小口径管道安装工艺要求及过程控制
光热项目小口径管道安装工艺要求及过程控制摘要：根据工程实践，文中提到的工艺要求、技术要求以及施工中过程控制。
现场施工具有良好的指导意义，值得推广。
本文还对小管道安装过程中出现的问题进行了分析和经验反馈，可供小管道施工借鉴参考。
关键词：优化设计、质量管控、安装标准1 引言：为实现摩洛哥努奥奥二期1×200MW光热发电机组新建工程达标投产，优化动力岛内小口径管道布置，确保设备安全、稳定、可靠的运行，运行人员阀门易操作。
优化高、中压管道疏放水、放气小口径管道，设计院未设计DN80以下管道布置，根据现场实际情况二次设计、优化。
范围有以下系统组成：闭式冷却水系统、给水系统、凝结水系统、高低加疏水系统、辅助蒸汽系统、抽汽系统、高低加除氧器排气、汽轮机本体疏水、汽轮机轴封蒸汽、主汽系统、热段系统、冷段系统、及高低旁路系统等构成。
提前策划，使小管道的安装处于控制状态，避免出现现场管道布置杂乱无序，部分阀门无法操作，使现场小管道布置美观，阀门便于操作。
2 小管道安装工艺质量过程控制施工难点：1．小口径管道安装时，由于无图纸设计，需要重新进行二次设计，而小口径管道施工点多、面广，随意性较大。
2．不影响人行通道也不能影响管道膨胀。
3．不同的压力接入不同的输水母管。
4．疏水排气的阀门应集中布置，便于阀门操作。
5．集中布置的小管道弯曲半径一致，且留有足够的保温间距。
6．制作统一疏水集箱，工艺美观。
7．蒸汽疏水小管道不参与蒸汽吹扫，未防止后期运行出现管道堵塞，在安装过程中对管道清洁度的控制尤为重要。
8．小管道在正常运行会产生一定的膨胀量，所以对管道支架的选型，及安装位置有特殊的要求。
施工前编制小管道安装技术要求：小口径支吊架制作、安装工艺要求：1.小管道支吊架采用机械切割下料、严禁气割下料支吊架根部上的孔，应采用机械方法钻孔（台钻、磁座钻等），不允许火焰割孔。
2.小管道支吊架间距、根据现场实际情况增加、1/2寸间距1.5米、1寸间距1.8米、1.5寸间距2米、2寸间距2.5米、符合图纸要求、U型管卡管部与管子应吻合良好。
浅析电厂热力系统小口径管道二次设计与施工
方 形 补 偿 器 由四 个 ９ Ｏ 。 弯 头 组 成 ，按 上 图所 示 尺 寸 标 注 中ｂ 与ａ 的 比值大小可分为 四种类型 ：ｂ ＝ ２ ａ 、ｂ ＝ ａ 、ｂ ＝ ０ ． ５ ａ 、ｂ ＝ ０ 。 方形补偿器的 自由臂 （ 导向支 架至伸 缩器外 伸臂的距离） ，一般 为４ Ｏ 倍公称直径的长度 。 方形补偿器安装 时一般必须预拉伸 ， 预拉伸值 当介质温度为２ ５ ０ ℃时 ，为计算热伸长量的５ ０ ％ ；设计温度在４ ３ ０ ￣ Ｃ及 以上 时，不宜小 于计算热伸长量的７ ０ ％ 。 方 形 补 偿 器 的补 偿 能 力 见下 表
Ｖ ／ Ａ Ｌ ３ ０ ＊ ０ Ｄ × １ ． １
式中１ — ＿１ ． 形补偿器的短臂长度 （ ｍ ） ； Ａ Ｌ——长臂Ｌ 的热膨胀 量 （ 硼） ；Ｄ —— 管子的外径 （ 衄） 。
一
图 （ １ ） Ｌ形 补 偿 器
图 （ ２ ） Ｚ形补偿器
ｚ 形补偿器如 图 （ ２ ）所 示 ， 其短臂 ｌ 的长度可按下式计算
电力科技
浅析 电厂热力系统小 口径管道二次设计与施工
王建伟 叶安天
（ 华润 电力江 苏检 修有限公司 。江苏 南京 ２ １ ０ ０ ３ １）
【 摘
要】 火 电建设工程施 工中， ７ ６ 以下的小 口径管Байду номын сангаас 由于
受现场制约 因素较 多 ，设 计院及厂 家一般不 出布 置图。为达到克服 质量通病 ，提 高工艺水平 ，创 出工 艺亮点的 目的，小 口径管道施工 需从 图纸会 审、二次设计 、技术 交底 、施 工检 查、效果评 价等方面
Ｊ ６ Ａｔ ・Ｅ ・ Ｄ
１ 『 １ ０ 盯 （ １ ＋ １ ． ２ ｋ ）
小口径排水管道敷设二次顶管施工工法
小口径排水管道敷设二次顶管施工工法一、前言小口径排水管道敷设二次顶管施工工法是一种高效、节约成本的排水管道敷设方法，通过在原有管道上施工二次顶管，能够在狭小的空间内完成管道的更新和维修，以满足城市化发展对排水系统的需求。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点小口径排水管道敷设二次顶管施工工法的特点如下：1. 高效快捷：施工过程不需要开挖土方，减少了施工时间和人力成本，大大加快了工程进度；2. 节约空间：通过对原有管道进行二次顶管，避免了需要大面积开挖土方的情况，节约了施工空间；3. 环境友好：减少了对土地资源的占用和破坏，对周边环境的干扰较小；4. 维修便利：二次顶管施工后，可以灵活调整管道走向和排水能力，方便日后的维修工作。
三、适应范围小口径排水管道敷设二次顶管施工工法适用于以下场景：1. 城市内既有小口径排水管道的更新和改造；2. 小区、工厂、商业区等空间有限的地区；3. 排水管道需要更新但受到地面设施限制的情况。
四、工艺原理小口径排水管道敷设二次顶管施工工法是通过在原有管道外部铺设新管道，形成两管夹套，实现排水功能的更新和维修。
施工过程中，首先评估原有管道的状态和需求，然后确定新管道的规格和施工方案。
根据现场实际情况，采取相应的技术措施，确保施工过程的顺利进行。
五、施工工艺小口径排水管道敷设二次顶管施工工艺包括以下几个阶段：1. 管道评估：对原有管道进行评估，确定是否需要更新和维修；2. 施工方案设计：根据评估结果，设计新管道的规格和铺设方案；3. 现场准备：清理施工区域，确保施工区域安全性和通行的畅通；4. 运输材料：将新管道运输至施工现场，备齐所需的施工材料和工具；5. 排水管道清理：对原有管道进行清理和洗测，确保新管道顺利放置；6.管道铺设：根据方案设计，将新管道放置在原有管道的外部，形成两管夹套；7. 连接管件：采用合适的管件和连接方式，确保两管夹套的连接牢固；8. 排水功能测试：对新管道进行排水功能测试，确保施工质量符合设计要求；9. 施工完工：清理施工现场，对施工过程进行总结和整理。
二次下水管道的施工工艺流程与注意事项
二次下水管道的施工工艺流程与注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!二次下水管道施工工艺流程与注意事项解析在建筑工程中，二次下水管道的施工是至关重要的一环，它直接影响到建筑物的排水功能和居民的生活质量。
小管道施工工艺要求
小管道施工工艺要求
1、管道、管件及阀门应检验合格；
2、小口径管道布置应进行二次规划,确定布置方案及走向，使小管道布置协调统一、美观大方，且便于运行检查;阀门位置重新设计，要求布置合理美观大方且便于操作与检修。
3、管道的坡度方向与坡度应符合设计要求，无设计要求时管道的坡度方向应便于疏水、放水和排放空气；
4、管道的焊接要求应符合设计要求，无设计要求时应符合规范DL/T869-2012要求;
5、管道坡口形式和尺寸应符合设计要求,无设计要求时应符合规范DL/T869-2012要求；
6、法兰、垫片、阀门的安装无特殊要求应与管道同心，紧固件紧固力矩符合要求；
7、管道组合件应内部清洁,外表面及坡口应做防锈措施，临时封堵应完好。
常规岛小管道二次设计及合理布置的建议
常规岛小管道二次设计及合理布置的建议摘要：目前国内设计院对核电、火电管道系统的设计不包含φ57以下小管道的布置设计，需由施工单位对小管道的布置进行二次设计。
项目内施工单位众多，小管道二次设计的布置、工艺标准也各不相同，很难统一。
汽水管道的施工工艺中，小管道的二次设计、施工布置工艺是一个企业管道施工工艺强弱的重要体现。
本文中根据个人以往的施工经验对小管道的设计、安装、施工提出一些可行性的建议，为小管道施工提供一些合理布置的参考，有助于提高小管道安装、布置阶段的合理设计及工艺标准，为项目施工创建优质精品小管工程、形成工艺亮点创造条件。
关键词：小管道；二次设计；合理布置；工艺标准。
1.小管道二次设计的基本建议1.1在施工准备阶段，技术人员应熟悉掌握图纸，借鉴以往现场好的施工经验，组织施工单位、监理、业主等专业人员召开专题会，拿出各单位的初步讨论意见。
根据此意见专业技术负责人组织技术员及班组长进行小管道施工图纸的粗略绘制，将小管道的布置更合理化、美观化、人性化，容易辨识和操作且不影响通道。
1.2专业技术人员按分工，分系统统计所负责系统内的小管道数量（分系统统计包括：小管道的起点和终点，位置，管道规格，压力温度参数等级，材质，阀门数量，阀门和手轮尺寸，保温层厚度，膨胀方向、尺寸要求等信息）。
汇总专业内全部汽水系统小管道信息，筛选同一区域内的小管道信息。
1.3小管道二次设计、合理布置的基本原则：①管道集中布置横平竖直，顺畅简练；②管道宜布置在平台、走道下方且沿梁、柱布置铺设；③同一区域相同管径尽量布置在一起，管道间距保持一致；④支吊架密度以集中布置的管排中最小管径管道的支吊架间距为准；⑤阀门宜集中布置；⑥需经常巡视的设备附近或需横穿过道的小管宜埋在二次装修地面以下；⑦必须采用统一形式而规格不同的漏斗，避免使用多种排水漏斗而影响美观。
⑧需二次设计无论是放空、疏水小管道，严禁出现垂直倒U型布置，设计有明确要求的除外。
微型顶管(二次工法)在污水管线施工中的应用探讨
2019（二次工法）在污水管线施工中的应用探讨陶延华北京住总第一开发建设有限公司因本身具有设备先质量保证率高，环境扰动小，施工占地小等优污水管线；导向杆；沉降；泥浆；环保而水环境治理是特别是黑臭水体治理，雨污分流治理等工程需占地拆迁困难、地上构筑物众多，地下多选择顶管施工工艺，而二次工法的微型顶管和其他工艺相关（二次工法）工艺简介螺旋钻机和地箭式三种，技术其中地箭式国内亦称做二次工法。
其技术原理：然后安装→开挖工作坑→安装加固后靠背→架设机→顶进导向杆→外套钢管及出土螺旋→混凝土管顶进采用汽车吊将微型顶管机吊运至工作坑将机台与顶进利用已知高程，调整激光经经纬仪D=104mm 双臂中空钻杆，每段长度1m ，通过激可精确按设计坡度进安装下一节导向杆，直待导向杆到达出土外管顶进的同时安装螺旋刀盘，通过扭力进行土体切割，切割每顶进1.0米，进行一次出土螺旋刀盘与出土外直至螺旋刀盘以及出土外管1-2m 时，在工作坑安一端与混凝土管承插连1m ），然后顶进，水泥管在工作井每顶进依次循环，直到机头进（二次工法）工艺特点工作坑结构形式灵活工作坑内空尺寸4*4m 即在条件受限情况下也可采用直径3m 的工作坑，4*15m ，相比传统顶管工艺减少占地一半沉井结构、沉因地制宜灵活施工精度高10~15m/d,每井段施工在5d 左右，施斜面背后有测量标靶，通扭力使得激光点始终照射到光靶中心，时时调整，故管道铺设精度较高，每井段轴线及高程偏差控制在±2cm之内。
（三）施工沉降小顶导向杆及钢套管全部采用挤扩顶进，顶管机头外经与污水管道同径，不存在超挖，故顶管施工后沉降趋向零，施工沉降非常小。
（四）施工污染小顶管过程不采用泥浆，顶管完成也不需要泥浆置换等等，故施工过程中污染小，利于环保。
三、污水管线几种施工工艺对比由于污水管线普遍埋深较深，管径较小，目前大量工程处于城市建成区域，施工环境较差。
开槽施工因涉及拆迁、改移量较大，前期投入；对周围人民工作和生活干扰大，对交通、环境、周围构筑物基础有一定破坏和不良影响，同时不适用于像穿越河流、高速公路、铁路等施工。
小区二次管线施工方案
小区二次管线施工方案1. 引言小区二次管线施工是小区维修、改造和新建工程中非常重要的一项工作。
通过合理的施工方案，可以保障小区内的供水、排水等基础设施的正常运行。
本文将介绍小区二次管线施工的方案和步骤。
2. 施工准备在进行小区二次管线施工之前，需要进行一系列的准备工作。
2.1 管线设计首先，需要进行管线设计。
根据小区的实际情况，设计出合理的管线布局和分布。
确保供水和排水管线的连接合理、坡度适宜，以保障管线的正常运行。
2.2 材料采购根据管线设计的要求，采购合适的管道材料。
常见的材料有PVC管道、钢管等。
确保材料的质量符合标准，以提高管线的使用寿命。
2.3 施工设备准备准备好所需的施工设备和工具，如挖掘机、管道切割机、焊接设备等。
确保设备的正常运行，以提高施工的效率。
3. 施工步骤3.1 地面标定在开始施工之前，需要对地面进行标定。
使用标定器或其它合适的工具，在地面上标出管道的布局和位置，以便进行挖掘和铺设管道。
3.2 挖掘工作根据地面标定的位置，使用挖掘机进行挖掘工作。
挖掘出合适的沟槽，以容纳管道。
3.3 管道安装将事先准备好的管道进行铺设。
根据管道设计，进行管道的连接、连接和固定。
确保管道的平整和牢固。
3.4 管道连接在管道铺设完毕后，进行管道的连接工作。
根据管道的类型，使用合适的连接件进行连接。
确保连接处密封、牢固。
3.5 管道测试在管道连接完成后，进行管道的测试工作。
使用合适的工具，对管道进行压力测试和漏水测试，以确保管道的质量和性能。
3.6 管道保护在管道测试完成后，进行管道的保护工作。
使用合适的材料对管道进行覆盖和保护，以减少外部环境对管道的影响。
3.7 管道回填在管道保护完成后，对挖掘的沟槽进行回填。
使用合适的材料，将挖掘的沟槽填平，并进行压实。
4. 施工注意事项在进行小区二次管线施工时，需要注意以下几点：•施工过程中，需要遵守相关的安全规定和操作规程。
•在挖掘工作时，需要注意不要损坏其它地下设施，如电缆、光缆等。
小管施工工艺要求及流程
小管施工工艺要求及流程随着公司中低压现场的开展，小口径、无设计的小管的施工工艺成为各方关注的重点，为提高小管施工工艺，优化小管施工流程，提高小管施工效率，为各现场中低压小管施工提供参考及依据，特制订本措施，望各现场参照执行。
适用范围：第一管道公司中低压现场的DN80以下的小径管。
一、工艺要求1.疏放水管道布置尽量短捷、美观，在不影响通道及设备操作的前提下宜采用集中布置。
管中心距离墙面或柱面的距离120mm，距离地面（最终地面）为130mm，特殊情况的由现场专责与班长共同商定，报工区主任阅知。
2.集中布置的小管，两管中心间距为250mm。
3.疏放水管道禁止出现“U”型弯。
4.阀门组应尽量布置在方便操作的地方，垂直布置的阀门组标高统一为：一次门标高为1.6米，二次门标高为1.1米，即两阀门间距为500mm。
阀门组两侧的第一套支架位置距离阀门均为300mm。
阀门后汇合成母管布置的，母管标高距离平台为300mm。
具体详见附图1。
5.小管支架布置在混凝土柱、梁上且没有预埋件的，宜采用膨胀螺栓固定，根部钢板的规格统一为200mm×100mm，具体见附图2。
膨胀螺栓孔必须采用机械开孔，严禁火焰开孔。
打膨胀螺栓孔的过程中如遇钢筋,则上移或者下移原则上不超过100mm。
6.小管支架宜采用L50×5的花角钢与U型卡子固定，且角钢槽统一朝下，单根、双根及三根以上并排布置的支架型式详见附图3，严禁将小管支架设置在格栅板上。
7.中低压蒸汽及气系统的放空宜采用就地排放。
8.不回收的疏水应接入无压放水母管或积水坑，不得随意将疏放水管接入工业水管沟或电缆沟内；9.为保证管道的内部清洁及回收水的质量，凡是接至疏水扩容器的疏水管道均应进行酸洗处理后，方可进行安装。
10.对于回收接至疏水扩容器的疏水管道应按压力从小至大逐一插入，压力高的疏放水点应接在集管的末端；11.接管座的安装必须符合设计要求，且宜采用机械开孔。
火电工程建设中的小管二次设计
给出其起点 、 终点 以及管道大小、 材料要求等参数 ， 而不进行具体安装位置的设计 。 这部 分 小管 ， 及 系 统 多 ， 程 量 大 ， 安 装 质 涉 工 且
量并 不 比大 管 的要求 低 。若不 事先 进行 统一 的二 次 设计 ， 由于 各班 组技 术 人 员 和施 工人 员 的技 术 水 平 存 在差 异 ， 其工艺 要 求 的不 同 ， 现场 安装 的管道势 必 出现 不规 范 、 不统 一 ， 至不 合 格 ， 者 不 能满 足 运 甚 轻
３ 小 管二次设计 的实施
（ ） 员组 织 ： 某 某 ４ｘ６ ０ １人 在 ０ ＭＷ 火 电工 程 小
７人员进行小管二次设计专题讨论 ， 确定备专业需要 管二次设计过程中， 人员组织如下：
表 １
项 目总负责 施 工管理科技术管理人员 锅 炉专业技术人员 ， 汽机专业技术人员 软件技术人员
２ 小管二次设计规 划
