基因测序信噪比-概述说明以及解释1.引言1.1 概述基因测序是一种分析和解读生物体基因组序列的技术,它对于理解生物体的遗传信息和进行疾病诊断具有重要意义。

随着技术的发展和成本的降低,基因测序已经广泛应用于医学、生物学、农业等领域。

然而,在进行基因测序时,存在着信号和噪声之间的比值问题,即信噪比。

信号代表着我们希望测得的有用基因信息,而噪声则是来自于实验、仪器或算法等方面的误差和干扰。

信噪比的大小直接影响到基因测序结果的准确性和可靠性。

基因测序中的信噪比问题是一项挑战性的任务。

在分析基因组序列时,可能会受到测量仪器误差、环境干扰、测序化学反应的非特异性和符号错误等因素的影响。

这些噪声因素可能导致序列错误、碱基插入或缺失等问题,从而对后续的基因组信息分析和解读造成困扰。

为了提高基因测序结果的准确性和可靠性,需要采取一系列的方法和技术来提高信噪比。

其中,改进仪器设备、优化实验流程、选择高质量的数据分析算法和建立合适的质控标准等都可以有效降低噪声,提高信号的可靠性。

未来,基因测序中信噪比的发展趋势将会向着更高的准确性和更低的误差率发展。

随着技术的不断创新和突破,可靠的基因测序结果将会为疾病诊断、个性化治疗和遗传研究等领域提供更为可靠的依据。

同时,我们也需要加强对信号和噪声之间相互影响关系的深入研究,以便更有效地改进测序技术和方法,提高基因测序的信噪比。

1.2 文章结构文章结构是指文章的组织框架和各部分之间的关系,它对于整个文章的逻辑性和清晰度起着至关重要的作用。

本文将分为引言、正文和结论三个主要部分进行组织。

引言部分将对基因测序和信噪比问题进行简要的概述,介绍本文的目的和意义。

具体而言,将首先介绍基因测序的定义和原理,以及信噪比的概念和意义。

然后,将讨论基因测序中存在的信噪比问题,包括其对测序结果的影响以及当前面临的挑战。

正文部分将进一步展开对基因测序和信噪比问题的探讨。

首先,将详细阐述基因测序的定义和原理,包括不同的测序方法和技术。

脑电图信息信噪比计算模型及应用研究

脑电图信息信噪比计算模型及应用研究

脑电图信息信噪比计算模型及应用研究近年来,脑电图(Electroencephalogram,简称EEG)技术在神经科学研究、临床诊断和脑机接口等领域得到了广泛的应用。

脑电图是记录大脑神经元活动的一种非侵入性电生理信号,可以提供关于大脑活动的有用信息。

然而,脑电图信号常常被伴随的噪声干扰,影响了信号的质量和可靠性。

因此,信噪比的计算和评估对于有效提取脑电图中的有用信息至关重要。

本文旨在介绍脑电图信息信噪比的计算模型及其在脑科学和临床实践中的应用研究。

首先,我们需要了解信噪比的相关概念。

信噪比是指有用信号与噪声之间的比例,通常用10log来衡量,以分贝(dB)为单位。

对于脑电图信号来说,有用信号表示大脑活动所产生的信号,噪声则包括来自环境、肌肉运动和电极等干扰。

在脑电图信息信噪比计算模型的研究中,有几种常见的方法:第一种方法是基于时域的方法。

这种方法通过比较脑电图信号的功率谱密度来计算信噪比。

信号的功率谱密度是信号在频域上的能量分布,而噪声功率谱密度可以通过观察不含大脑活动的片段得到。

通过将两者相除并取以10为底的对数,可以得到信噪比的值。

第二种方法是基于频域的方法。

这种方法使用傅里叶变换将信号转换到频域,然后通过计算大脑活动的频谱强度与噪声的频谱强度之间的比例来衡量信噪比。

同样地,这个比例也可以取以10为底的对数,得到信噪比的值。

第三种方法是基于小波变换的方法。

小波变换是一种多尺度的信号分析方法,可以将信号分解为具有不同频率和幅度的子信号。

这种方法通过计算大脑活动子信号的能量与噪声子信号的能量之间的比例来计算信噪比。

以上这些方法都可以用于计算脑电图信息的信噪比,并且每种方法都具有其独特的优点和局限性。

选择适当的方法取决于具体的应用需求。

在脑科学研究中,脑电图信息信噪比的计算模型可以用于评估大脑活动在不同任务中的可靠性和一致性。

例如,在研究认知功能时,我们可以通过比较不同任务下的信噪比来评估任务对大脑活动的影响,从而进一步揭示大脑在执行特定任务时的工作机制。

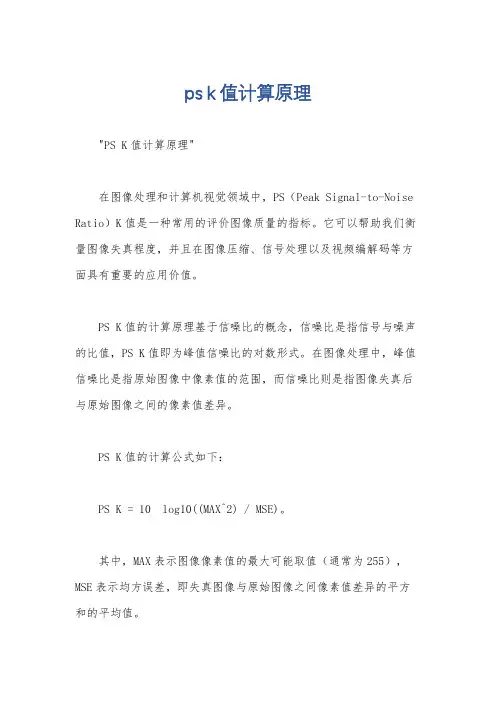

ps k值计算原理

ps k值计算原理

ps k值计算原理
"PS K值计算原理"
在图像处理和计算机视觉领域中,PS(Peak Signal-to-Noise Ratio)K值是一种常用的评价图像质量的指标。

它可以帮助我们衡量图像失真程度,并且在图像压缩、信号处理以及视频编解码等方面具有重要的应用价值。

PS K值的计算原理基于信噪比的概念,信噪比是指信号与噪声的比值,PS K值即为峰值信噪比的对数形式。

在图像处理中,峰值信噪比是指原始图像中像素值的范围,而信噪比则是指图像失真后与原始图像之间的像素值差异。

PS K值的计算公式如下:
PS K = 10 log10((MAX^2) / MSE)。

其中,MAX表示图像像素值的最大可能取值(通常为255),MSE表示均方误差,即失真图像与原始图像之间像素值差异的平方和的平均值。

PS K值的计算原理可以简单概括为,首先计算原始图像和失真
图像之间的均方误差,然后将其转化为对数形式,最终得到PS K值。

PS K值越大,表示图像质量越好,反之则表示图像质量较差。

在实际应用中,PS K值的计算可以帮助我们评估图像压缩算法、图像编解码器的性能,以及图像增强算法的效果。

通过对PS K值的
计算和比较,我们可以选择最适合特定应用场景的图像处理方法,
从而提高图像质量和视觉体验。

总之,PS K值的计算原理是基于信噪比的概念,通过对图像失
真程度的量化分析,为图像处理和计算机视觉领域提供了重要的评
价指标,有助于优化图像处理算法和提升图像质量。

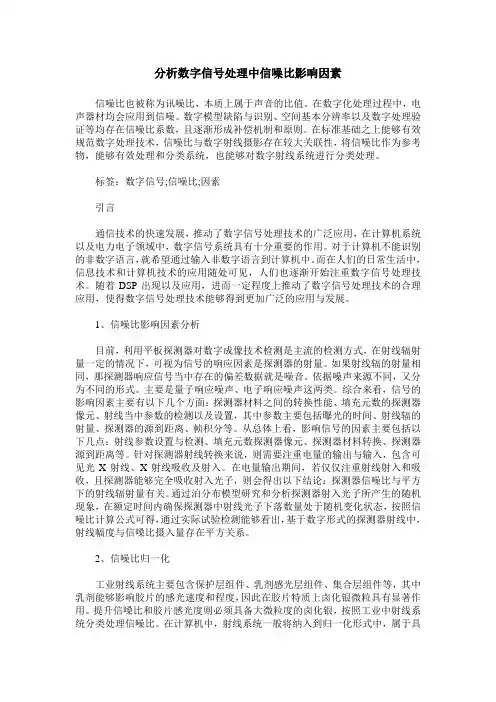

分析数字信号处理中信噪比影响因素
