压力液位变送器说明书
上海科旗自动化仪表 SPB2088 扩散硅通用压力(液位)变送器 说明书
SPB2088扩散硅通用压力(液位)变送器概述：SPB2088型压力变送器灵敏度高、精度高、抗过载能力强。
采用进口传感器制造，传感器和放大电路高度集成；采用压铸合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。
工作原理：SPB2088型压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。
当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。
我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。
经过二次转换线路，实现两线制4~20MA输出。
功能特点：◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。
在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在35MA以内。
◆固态结构，无可动部件，高可靠性，使用寿命长◆从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。
主要技术参数：测量范围：0-10KPa～0-120MPa最大过载：标准量程的2倍压力形式：表压、微差压精度等级：0.1%F·S0.3%F·S0.5%F·S 电源电压：24VDC负载电阻：≤500Ω测量介质：蒸汽压力或气体、液体长期稳定性：±0.2%F·S/年环境相对湿度：0～95%补偿温度：0～70℃工作温度：-10～150℃显示方式：LED或LCD（定做）结构特点：外壳：压铸合金铝主体结构材料：１Cr18Ni9Ti压力接口：M20*1.5按用户要求订做。
智能压力差压液位变送器说明书 单页显示2016-7-28操作
目录简介第一节 注意事项 (1)第二节 技术指标 (3)第三节 安装 (5)第四节 组态操作 (13)简介智能式变送器（以下简称变送器）采用模块化的现场安装试、基于微处理器的电子变送器，使用独特的电感测元件。
它可提高标定精度，改善环境温度补偿效果，大大提高变送器的质量。
1、变送器应用了先进的数字技术及频率相移键控技术，提高了整机性能及可靠性，方便了现场和控制室之间的连接。
2、变送器除具有远程通讯能力外，它还具有本机显示屏调量程，调零点按钮，便于现场安装后的就地调整。
3、数字通讯协议允许远程设定，校验以及诊断。
关于HART，双向数字通信不会对标准的4-20mA模拟输出信号造成任何干扰。
第一节 注意事项用户拿到的变送器已经根据用户订货的要求进行标定设置。
用户可对变送器进行组态和测试。
1.1 配套三阀组：使用差压变送器测量流量或液位时需加装三阀组使用，保护变送器。
三阀组使用时请一定严格按照三阀组的开关顺序操作。
否则会导致变送器损坏，无法保修。
三阀组启动顺序：（1）在启动之前一定确保三阀组的平衡阀是打开的（非常重要）（2）打开正压阀（3）关闭平衡阀（4）打开负压阀三阀组的停运顺序（1）关闭负压阀（2）打开平衡阀（3）关闭正压阀1.2 使用使用前的准备工作（1）差压变送器在测量非腐蚀性气体时，不需充灌任何液体，但在测量腐蚀性液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。
在测量非腐蚀性液体时，用被测液充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。
所选择的保护液体，不应与被测液体起反应及混和，也不应与膜片材料及变送器的其它零件起反应。
充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。
准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1~2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。
BLD3351系列压力变送器使用说明书
北京布莱迪仪器仪表有限公司
３３５１
2
2008.7.29, 10:34 AM
简介 ................................................................................. 5
警
告
1 概述 1.1 整机外形 ................................................................... 6 1.2 整机结构 ................................................................... 7 1.3 工作原理简介 ........................................................... 8 2 安装使用 2.1 整机外形尺寸图 ....................................................... 9 2.2 现场安装 ................................................................. 10 2.2.1 安装方式 .............................................................. 10 2.2.2 引压方式 .............................................................. 11 2.2.3 排气 / 液阀 ........................................................... 12 2.2.4 盖子锁 .................................................................. 12 2.2.5 流程连接孔距离调整 .......................................... 12 2.2.6 安装注意事项 ...................................................... 13 2.3 与测量方式相关问题 ............................................. 14 2.4 电气安装 ................................................................. 17 2.5 本安防爆型变送器系统接线图 ............................. 19 2.6 隔爆型变送器说明 ................................................. 19 3 调试与操作 ........................................................... 21-23
JYB压力液位变送器使用说明书V2.1
·产品防护型外壳设计。
·本产品由电路板、传感器等重要部件组成。
P 类防爆防护型压力液位变送器螺纹安装尺寸
二．用 途：
适用于工业本安防爆现场过程控制压力的测量。
三．主要技术参数： 1、输出形式：4mA ～20mA 2、供电电源：DC 24V（12V～32V） 3、量程范围：□ 量程(0～100)MPa 内 0.5 级 □ 量程(0～5)MPa 内 0.2 级 （传感器最小量程 5kPa） 4、准确度等级：□0.5 级 □0.2 级 5、介质温度：－20℃～60℃ 6、环境温度：－20℃～60℃ 7、响应时间：≤50ms 8、负载能力(DC 24V)：电流型≤500Ω 9、可重复性：±0.1％F·S 10、年长期稳定性：±0.1％F·S 11、非线性：±0.2％F·S 12、热力零点每度温漂：±0.02％F·S 13、过载压力：2 倍量程 14、电气连接：标准霍斯曼接头 15、测量介质：各种无腐蚀性气体或液体 16、防爆标志：ExiaIICT6 Ga 17、本安参数 Ui= 28VDC Ii=93mA Pi=0.65W Ci=0.03μF Li=0.1mH 18、防爆关联设备：安全栅 19、防护等级：IP65 20、产品重量:约 1150g 工作条件: 避免安装在机械震动和较强电磁干扰的环境下 外形及尺寸：
确认问题后需要把变送器寄回本公司维修时请附带以下
信息：
·现场环境描述；
·故障现象；
·测量介质以及其物理化学性质描述；
当变送器需要维修或校准时，请在寄回前务必把残余的介
质清理干净，特别是对人身健康有害的物质，如腐蚀性，
有毒的，致癌的或具有辐射性的物质。
常见故障分析与排除
压力液位变送器说明书
目录一、产品用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、物理性能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六、零点和量程的调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3七、选型方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4八、外型尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5九、安装使用注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7一、产品用途本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，实现对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测量与控制。
二、产品特点1、准确度高，稳定性好。
除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性不，温度稳定性好。
2、可靠的机械保护IP65 和防爆保护iaⅡCT5 可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀介质。
4、 4~20mA Dc 标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、维护、使用方便。
三、技术指标被测介质：液体、气体、蒸汽测量范围：表压0~2kpa~60Mpa绝压0~100 kpa~35Mpa负压-100 kpa~1.0Mpa（液位）0~10 米 ~100 米输出： 4~20mA DC二线制精度： 0.25%F.S0.5%F.S电源电压： 12~36V DC稳定性：优于± 0.2%FS 年机械保护： IP65使用温度： -20~+80 ℃存储温度： -40~+125 ℃过载极限：额定量程的 1.5~3 倍相对湿度：小于95%负载电阻：不大于750Ω安装位置：无影响零点温度系数：小于0.02%/℃满程温度系数：小于0.02%/℃四、物理能量外壳：铝合金重量：约1kgO形环：丁晴橡胶隔离膜片： 316 不锈钢外壳喷涂：环氧树脂电气连接：赫斯曼接头、防水接头接触介质连接件：不锈钢过程连接方式： M20 × 1.5、M12 × 1.5、 1/2NPT 、G1/4NPT 、 G1/4、 G1/2、 G3/8（根据用户要求定制）五、工作原理V/A转过程压力通过压力传感器将压力信号转换电信号，经差分放大器、输出放大器后，再红换器的转换，转换为与输入压力成线性对应关系的4~20mA 标准电流输出信号。
和利时AT4000系列压力变送器产品说明书
1.3.1 普通型变送器 环境温度：-40℃～+85℃，带LCD表头或充氟油时为-20℃～+60℃，防雷保护（耐瞬变电
压）时为-40℃～+60℃。 相对湿度：0%～100%。 大气压力：86kPa～106kPa。 交流外磁场不大于400A/m。 现场周围应不含有对铝、铬、镍、锌、不锈钢等具有腐蚀作用的气体及易燃易爆物质。
G
15MPa
H
52MPa
L
1MPa
M
1MPa
O
7.5MPa
4.1.4 普通型供电电源 HART 变送器：供电电源（指变送器电源端子处）为 11VDC～45VDC，带 LCD 显示表头时供电电
源为 15VDC～45VDC，纹波含量小于 0.1%，现场运行时，由配电器或稳压电源供电，一般工作电压 为 24VDC。
表 1 AT4000 差压/压力变送器的压力极限
量程代码
差压变送器的
额定压力
压力变送器的 绝压变送器的
压力上限
压力上限
A
1MPa
B
16MPa、25MPa、40MPa
1MPa
C
16MPa、25MPa、40MPa
1MPa
D
16MPa、25MPa、40MPa
1MPa
E
16MPa、25MPa、40MPa
F
7.5MPa
1

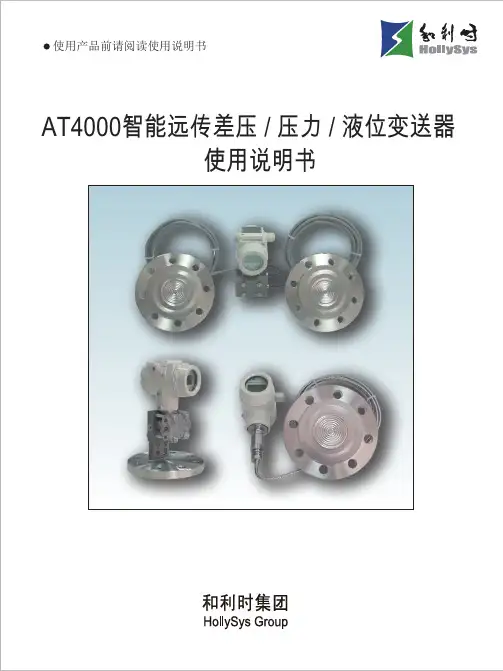

AT4000 智能远传差压/压力/液位变送器
使用说明书
夹持式（1199SCW）、耦合式（1199SLS）远传密封装置选型代码及含义详见附录 F。 注 1：为使变送器性能最优，应根据测量范围选择相应量程，不跨量程档使用。 注 2：如某项代码有特殊要求，则该位代码可用 X 或 Y 表示，并给出 X 或 Y 的说明。
液位变送器使用说明【模板】
液位变送器使用说明液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。
该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》、GB 3836.4-2000 《爆炸性气体环境用电气设备第４部分：本质安全型＂i＂》标准相应规定。
仪器防爆标志为：ExiaⅡCT4。
主要技术参数1、工作温度：0℃～70℃；2、绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
3、防爆性能仪器防爆性能符合ExiaⅡCT4的要求。
4、 4-20mA无极性连接。
5、多级电气保护。
外形及安装外形结构见图，液位变送器（线缆投入式）由壳体、放大器、接线端子、防护帽、中空导线等组成；根据用户的需要可以选用智能数码表头或液晶表头显示。
安装方法⑴选择易于操作、维护的地方进行安装；⑵应尽量远离搅拌源、热源的地方安装；⑶投入式液位变送器安装时，金属探头要轻轻沉入容器底；电气连接打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。
直接引线式投入式液位计接线：红色线：电源正蓝色线：电流信号输出安全使用注意事项⑴搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
⑵液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。
⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。
⑷投入式液位变送器安装，请勿利用导线吊装产品之外的重物。
⑸导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。
否则厂家维修时要收取相应的费用。
⑹安装使用中如遇到问题请及时与我公司联系，在产品发生异常时，请不要擅自打开进行修理。
压力液位传感器、压力液位变送器、压力液位计使用说明书
压力液位传感器、压力液位变送器、压力液位计使用说明书一.概述压力液位传感器采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
压力液位传感器DATA-51系列精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
压力液位传感器广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升电子生产的4～20mA，精度为0.5%，量程为10m的水位计。
二、外形结构（单位：mm）：通讯类型：1—串口; 2—4～20mA;精度：0—0.5%; 1—0.1%; DATA-5 1 ××（×m H2O）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品三、工作原理压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
四、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶传感器外壳：不锈钢1Cr18Ni9Ti 膜片：不锈钢316L电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）五、接线图六、注意事项1.当收到产品时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。
罗斯蒙特3051s差压液位变送器-产品说明书-中文
产品说明书00813-0106-4016, Rev UC2023 年 3 月Rosemount™差压液位变送器和 1199 远传密封件应用■液位、流量、压力、界面、密度■极热和极冷环境■腐蚀、堵塞或粘滞过程■卫生要求■特殊过程连接件成熟、可靠和创新的技术使用资产位号随时获取信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。
通过此功能，您可以：■在您的 MyEmerson 账号上访问设备图纸、图表、技术文档和故障排除信息■优化维修和保持效率的平均时间■确保您定位了正确的设备■省去耗时的先定位和抄录铭牌再查看资产信息的工作罗斯蒙特液位变送器此液位变送器将世界先进的罗斯蒙特压力仪表与直接安装密封件相结合，全部集成为一个型号。
Rosemount 3051SAL、3051L 和 2051L型液位变送器■全焊接系统具备突出的系统可靠性■无线组态提供新数据访问■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程■利用 QZ 选件量化和优化整个系统的性能内容成熟、可靠和创新的技术 (2)Rosemount 3051S 电子远程传感器 (ERS™) 系统 (6)Rosemount 3051S Scalable™液位变送器 (26)用于 Rosemount 3051SAL 的法兰密封件 (40)Rosemount 3051L 液位变送器订购信息 (65)Rosemount 2051L 液位变送器 (77)直接安装式密封系统订购信息 (86)远传安装式密封系统订购信息 (92)法兰密封件 (98)螺纹密封件 (123)卫生型密封件 (129)专业密封件 (144)技术规格 (153)产品认证 (173)尺寸图 (216)2023 年 3 月/Rosemount罗斯蒙特 Tuned-System ™ 组件优化结果罗斯蒙特 Tuned-System 组件在高压连接件上采用直接安装密封件，在低压连接件上则采用远程安装（毛细管式）密封件。
DYW系列液位变送器使用说明书讲解
目录1. 产品概述 (1)2. 主要特点 (1)3. 工作原理 (1)4. 技术参数与性能指标..................................................................2 4-1技术参数.. (2)4-2性能指标 (2)5. 结构特征 (2)6. 接线端子、校验电位器标识 (4)7. 安装使用.................................................................................5 7-1安装.. (5)7-2接线 (5)8. 调试 (5)9. 防爆型变送器使用说明...............................................................6 9-1防爆类型及标注....................................................................6 9-2防爆型变送器的安装..............................................................7 9-3特别注意事项.......................................................................8 10. 维护及故障诊断........................................................................8 11. 订货须知.................................................................................8 12. 产品成套性 (8)1. 产品概述DYW系列液位变送器采用国际先进水平的传感器。
液位变送器使用说明书
液位变送器使用说明书一、产品概述液位变送器是一种用于测量液体高度或界面位置的仪器，广泛应用于工业自动化、环境监测等领域。
本说明书将为您介绍如何正确安装、操作和维护液位变送器，以确保其正常且可靠的工作。
二、安装步骤1. 确保安装场所与液位变送器的规格和要求相符，包括温度范围、介质性质等。
2. 使用所提供的安装附件和工具，仔细安装液位变送器。
确保固定牢固，防止漏液或松动。
3. 连接液位变送器与控制系统，并按照所提供的接线图进行正确连接。
注意保持接线的可靠性和稳定性。
三、操作步骤1. 在启动液位变送器之前，确保液体已充满测量介质，并根据操作手册进行正确的校准。
校准过程应严格按照要求进行，以确保测量准确性。
2. 定期检查液位变送器的工作状态，确认显示准确、反应灵敏。
如有不正常现象，应及时进行维护和修理。
3. 在使用液位变送器过程中，应避免过高压力或温度对其造成损坏。
注意介质的性质，防止腐蚀或堵塞。
四、维护与保养1. 定期清洁液位变送器的外表面，并检查是否有损坏或腐蚀现象。
如有发现，应立即更换或修理。
2. 注意保持液位变送器周围的环境清洁，避免灰尘和其他杂物的积聚。
这些杂物可能影响测量的准确性。
3. 执行规定的维护计划，包括更换零部件或密封件。
注意使用原厂配件，以确保其质量和稳定性。
五、故障排除1. 若发现液位变送器无法工作，请首先检查电源是否正常连接，以及接线是否松动或断开。
2. 检查控制系统是否正常工作，并确认是否存在系统故障导致液位变送器无法正常工作。
3. 如果以上步骤均未解决问题，联系售后服务中心寻求进一步的支持和帮助。
六、注意事项1. 请勿擅自拆卸液位变送器或更改其内部结构，否则可能导致设备损坏或人身伤害。
2. 运输过程中需谨慎操作，避免碰撞或剧烈震动，以免影响设备的正常运行和测量准确性。
3. 在存储和使用液位变送器时，请注意避免过高的湿度和温度，以防止影响其性能和寿命。
七、售后服务如您在使用液位变送器过程中遇到任何问题或有其他技术需求，请随时联系我们的售后服务中心。
罗斯蒙特 2051 压力变送器 说明书
2051型系列型系列压力变送器罗斯蒙特2051压力变送器参考精度 0.075%量程比范围 100:1可用协议，包括：4-20 mA HART®,基金会现场总线®,1-5 Vdc HART 低能耗。
共平面平台设计实现一体化一次元件，阀组和密封膜盒解决方案。
完整的压力变送器家族，全面满足您的压力，液位和ｗｗｗ．ａｈｔｃｔｋ．ｃｏｍ流量的测量需求。
目 录产品介绍…………………………………………………………………………第 页 技术规格 ………………………………………………………………………第 页 产品认证 ………………………………………………………………………第 页 尺寸图 …………………………………………………………………………第 页 定货资料 ………………………………………………………………………第 页全面满足您的压力测量需求全面满足您的压力测量需求：：罗斯蒙特压力解决方案罗斯蒙特压力解决方案：：使您在测量工作中充满自信使您在测量工作中充满自信：： 2051是专门为广泛的应用需求而设计的，所以它提供0.075%的参考精度，量程比100:1，延长至2年稳定性，使您在压力测量工作中更加拥有自信。
多种输出协议多种输出协议，，轻松完成数据集成轻松完成数据集成：： 2051提供4-20mA HART，低能耗HART 协议，或者基金会现场总线输出协议，方便集成数据到新的或者现有系统。
共平面平台设计提供一体化解决方案共平面平台设计提供一体化解决方案：： 通用性极强的共平面平台设计使压力，流量和液位测量具有最好的过程连接应用。
每台2051都要经过严格的工厂校验，压力测试，并可以快速安装使用，它的灵活设计大大降低了工程和库存成本。
完整的压力测量方案完整的压力测量方案：：2051压力变送器家族能够提供全面的差压，表压和绝压的测量方案，确保满足您的各种测量需求。
3051S 系列仪表系列仪表：：高性能的具有可变规模（scalable）的3051S 系列产品涵括最新的智能无线技术，高级诊断和多变量技术等创新特性，提供全面的压力，流量和液位测量解决方案，持续改善您的工厂效率和生产力。
辽阳开发区仪表有限公司液位变送器说明书
Y Z L B型静压式液位变送器
Y Z L B-F型投入式防雷液位变送器
应用
«水处理厂、深井、水库、海洋、河流、`储油罐、洗煤厂、装有糊状或泥浆的无压容器«各种开口罐内液位
特性
«美国进口传感器
«4~20mA标准的电流信号输出
«安装简单
«测量精度高
«不受被测介质起泡影响
«无材料疲劳磨损
«抗振动、抗冲击
«智能型用HART协议标准电路，可用272现场调整
«防雷、防爆（YZLB-F型）
产品描述
当把压力传感器投入到液体中某一位置上时，传感器受到压强为：P=O.0098ρ·h
式中：P、传感器受到的压强(MPa)
ρ 液体密度(g/cm3或T/m3)
h 液面待测深度(m)
技术参数
型号YZLB YZLB-F
电源电压DC24V (智能型为DC12~45V)
输出信号二线制4~20mADC/HART
出线口M20x1.5
负载能力600Ω
精度0.1%、0.25%、0.5%
测量范围0~0.5m 0~100m 3~100m 使用温度-40~70℃-40~125℃接液材质不锈钢
传感器重量约0.9kg
防护等级IP65。
天康液位3051CD说明书
天康液位3051CD说明书
天康集团3051压力变送器说明书
压力变送器（pressuretransmitter）是指以输出为标准信号的压力传感器，是一种接受压力变量按比例转换为标准输出信号的仪表。
它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。
压力变送器根据测压范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。
安徽天康(集团)股份有限公司与安徽天康股份有限公司专业生产热电偶,热电阻,双金属温度计,压力表,液位计,压力变送器,流量计及成套仪表,管件阀门,天康电缆。
JYB压力液位变送器使用说明书V2.1
2
售后服务电话：010-51659145 工作日：9:00~17:00
地址:北京市海淀区上地信息路 1 号 1-1 号楼 A 栋 8 层 （100085）
执行标准：Q/HDJKL 0002-2014
八．产品维修和故障排除
如果变送器出现故障，请与我公司的售后服务取得
联系，确认问题后需要把变送器寄回本公司维修时
请附带以下信息：
·现场环境描述；
·故障现象；
·测量介质以及其物理化学性质描述；
当变送器需要维修或校准时，请在寄回前务必把残
余的介质清理干净，特别是对人身健康有害的物质，
如腐蚀性，有毒的，致癌的或具有辐射性的物质。
H 类精巧型压力液位变送器小霍斯曼尺寸
北京昆仑海岸传感技术有限公司
电话：010-82671108 传真：010-62533666
1
售后服务电话：010-51659145 工作日：9:00~17:00
凯孚压力式液位计-说明书
压力式液位计型号：KFL620X系列目录1、产品概述 (1)2、仪表介绍 (2)3、安装要求 (3)4、技术参数 (4)压力式液位计1、产品概述KFL620X投入式液位计采用具有国际先进水平的传感器，配合高精度电子元件，以及高精度、高稳定性的芯片，经严格的工艺过程装配而成。
它采用无中介液的干式压力测量技术，通过高可靠性的放大电路板，将被测液体的液位信号转换成4~20mA标准信号。
充分发挥了传感器的技术优势,使压力变送器具有优异的技术性能。
它抗过载和抗冲击能力强，稳定性高，并有很高的测量精度。
KFL620X智能压力式液位计是一款采用硅材料传感器结合单片微型计算机的高性能、高可靠性的标准压力变送器，并结合先进的单片机技术和传感器数字转换技术，经严格的工艺过程装配而成。
同时基于现场总线HART协议技术，在4-20mA DC输出上叠加高频信号进行远程通讯，可方便用户进行现场的组态与设置。
密封隔离膜片装置具有多种不同过程法兰连接结构形式，用于敞口式容器的液位测量，特别适用于高温、高粘度、结晶状介质及易堵塞场合的液位测量，也适用于食品、制药行业以及制浆造纸行业的液位测量。
特点温度影响小、重复性高、长期稳定性好;隔离膜片材质有316L 不锈钢、哈氏C-276、钽等多种材质可选;过程连接件材质采用304 不锈钢，具有多种标准法兰安装形式;适用范围1．工业现场液位测量与控制 2.城市及供水系统3.水库大坝水位测量4.船舶及航海系统5.水文测量与监控6.循环水及污水处理系统2、仪表介绍201应用：各类工业领域的液位测量、水处理测量范围：0~1m~200m负载特性： 4~ 20mA二线制负载R≤50 (V-12)Ω过程温度： -20～+70℃精度等级：±0.25%、±0.5%防护等级： IP65电源：DC12~30V防爆等级：Ex d IIC T6 Gb;Ex ia IIC T6 Ga应外配安全栅信号输出：4...20mA205应用：敞口式容器的液位测量工作电压： DC12~30V稳定性：≤+0.1%F.S/12个月过程温度： -20～+70℃介质温度： -20~+130℃位置影响：安装位置不影响零点防护等级： IP65预热时间：<15秒防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb应外配安全栅信号输出：4...20mA带智能HART现场总线协议207应用：粘性、腐蚀性、沉淀性、结晶性流体介质的液位测量范围：0~ 6.2kPa~ 6890kPa工作压力：0-5.0MPa过程温度： -40～+149℃精度等级：±0.25%、±0.5%防护等级： IP65工作电压： DC12~30V防爆等级： Exia ⅡC T6 Ga / Exd IIC T6 Gb信号输出：4...20mA/HART3、安装要求远传差压/压力变送器安装时，应考虑远传法兰和变送器两者的应用和安装，以保证最佳的性能。
中性压力(液位)说明书
压力（液位）变送器●KT-800型压力液位变送器力变送器采用高性能感压芯片，配合先进的电路处理和温压补偿技术，将压力变化转化为线性电流或电压信号。
产品体积小，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以来测量表压，压和绝压。
●卫生型齐平膜压力变送器是在通用压力变送器原型基础上，加装焊接密封隔离膜片结构而形成的。
它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温，高粘度，结晶状介质及易堵塞场合的压力测量。
●应用场合本产品广泛适用于水厂，炼油厂，污水处理厂，建材，轻工，机械等工业领域，实现对气体. 液体，蒸汽压力的测量，也适用于卫生，医药场合的压力测量。
●产品特点具有反向极性和限流保护;激光调组温度补偿；可程控调节；抗振动，抗冲击，防射频电磁干扰;过载及抗干扰能力强，经济实用稳定。
●压力技术参数测量范围-0.1~60mpa(可选) 测量精度：0.5%输出信号：4-20mA.0~5VDC.0~10VDC 过载能力：1.5倍量程温度飘移:0.03%FS/℃供电电源：12-36VDC 典型24V介质温度：-30℃-80℃环境温度：-30℃-80℃蚀测量介质：对不锈钢无腐的气体和液体●液位主要参数测量范围：0.5-300m可选测量精度：0.2%，0.5%输出信号：4-20mA.0~5VDC.0~10VDC 过载能力：1.5倍量程温度飘移:0.03%FS/℃供电电源：12-36VDC 典型24V介质温度：-30℃-80℃环境温度：-30℃-80℃蚀测量介质：对不锈钢无腐的气体和液体●接线二线制电流输出接线：三线制电压输出接线：●注意事项：凡供货产品均带有使用说明书及合格证，其中有技术参数，请认真核对，以免用错。
安装时应根据产品连接方式和螺纹类型，查对现场接口与产品接口是否一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能接在压力接口的六方上。
精巧型压力液位变送器使用说明书
安全区
危险区
电源正(24V) 非
供电正(O+) V＋ 压
本
力
本 安全栅 安
电源地(GND) 安
端 供电正(O-) V－
变 送
端
器
防爆等级 Exia II CT6
六．试运行
为确保变送器能够稳定准确的正常工作，测试压力前 应通电预热 15 分钟。
北京昆仑海岸传感技术有限公司 电话：01082671108 传真：01062533666 售后服务电话：01051659145
2
3 3 3
五．接 线（本接线图为示意图，现场接线以产品实物为准）
+
-
+
-
4
电流表
显示（二次仪表）
或控制系统
2
1
+-
24V 电源
二线制电流输出接线示意图(JYBK*HA**) 注：引脚 2 为空，引脚 3 为屏蔽地
2
+
+
4
电
压V
1
+-
表
-
显示（二次仪表）
24V
或控制系统
电源
三线制电压输出接线图(JYBK*HV**) 注：引脚 3 为屏蔽地
普通 M20×1.5 外螺纹安装变送器外形和尺寸
四．安 装
1. 保证变送器垂直于地面安装，安装过程中应使用扳手 从变送器底部的六方螺帽处将变送器拧紧，避免直接旋 动变送器上部； 2. 当测量变化速度较快的压力时，应当在变送器和被测 介质的连接出口处加装压力缓冲装置，以避免瞬间的脉 冲高压直接冲击变送器的测量元件，导致变送器失效。
□±0.25％ □
4、介质温度：－30℃～85℃
压力液位变送器说明书
目录一、产品用途 (1)二、产品特点 (1)三、技术指标 (2)四、物理性能 (3)五、工作原理 (3)六、零点和量程的调整 (3)七、选型方法 (4)八、外型尺寸 (5)九、安装使用注意事项 (7)一、产品用途本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，实现对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测量与控制。
二、产品特点1、准确度高，稳定性好。
除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性不，温度稳定性好。
2、可靠的机械保护IP65和防爆保护iaⅡCT5可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀介质。
4、4~20mA Dc标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、维护、使用方便。
三、技术指标被测介质：液体、气体、蒸汽测量范围：表压0~2kpa~60Mpa绝压0~100 kpa~35Mpa负压-100 kpa~（液位）0~10米~100米输出：4~20mA DC 二线制精度：% %电源电压：12~36V DC稳定性：优于±%FS年机械保护：IP65使用温度：-20~+80℃存储温度：-40~+125℃过载极限：额定量程的~3倍相对湿度：小于95%负载电阻：不大于750Ω安装位置：无影响零点温度系数：小于%/℃满程温度系数：小于%/℃四、物理能量外壳：铝合金重量：约1kgO形环：丁晴橡胶隔离膜片：316不锈钢外壳喷涂：环氧树脂电气连接：赫斯曼接头、防水接头接触介质连接件：不锈钢过程连接方式：M20×、M12×、1/2NPT、G1/4NPT、G1/4、G1/2、G3/8（根据用户要求定制）五、工作原理过程压力通过压力传感器将压力信号转换电信号，经差分放大器、输出放大器后，再红V/A转换器的转换，转换为与输入压力成线性对应关系的4~20mA标准电流输出信号。
JYB 压力液位变送器 说明书
ColliHigh 压力、液位变送器使用说明书第四版目 录一、概述 (1)二、产品型号命名 (2)三、技术参数 (3)四、外形尺寸 (4)五、接线方式 (8)六、注意事项 (12)七、检定证书 (13)八、质量保证书 (14)一、概述JYB压力、液位变送器是将现代科技成果的扩散硅压力传感器，利用专用线性放大芯片进行放大及线性化处理。
外形小巧美观，测量精确、可靠，而且采用一体化的结构，便于现场安装和使用，非常适合于各种环境的压力、液位测量。
本变送器在研制过程中，参照了GB/T1578-1995的“压力传感器性能测试方法”，但在此基础上又有创新，使变送器的调试及检测更加适合于生产需要，并保证了其精度，同时降低了成本，更适合于国内广泛的压力、液位测量的需要。
中心是北京市科委认证的高新技术企业，具有丰厚的技术力量。
中心通过了ISO9001国际质量体系认证。
先进的生产设备、高标准的生产环境、科学而严格的管理，是本中心产品质量的可靠保证。
二、产品型号命名 Y2：刚性软不锈钢管连接液位Y1：刚性不锈钢管连接液位T：软铜管连接液位L：电缆连接液位B：防爆O：不防爆K：航空插头F：DN20/PN0.6法兰D：铸铝外壳Ｈ：霍斯曼接头W2：Rs232输出W1：Rs485输出V ：电压输出A ：电流输出D： 差压A： 绝压G：表压 L：兰宝石传感器 T：陶瓷传感器默认：扩散硅传感器4：1～5V输出3：0～10mA输出2：0～5V输出1：4～20mA输出Ｃ：LED显示Z：LCD显示X：0～100%指针显示三、技术参数量程：供电：□24VDC（12VDC~32VDC）□VDC 输出：□(4~20)mA □(0~10)mA □(0~5)V□(1~5)V □RS232 □RS485 显示：□指针显示（100％）□LED显示□液晶显示准确度：□A级:±0.25％F.S □B级:±0.5％F.S□％F.S负载能力：□600Ω □Ω□3kΩ □kΩ环境温度：□0~60℃□℃测量介质：□气体（）□液体（） 允许过载：□200％F.S □150％F.S测量接口：□M20×1.5螺纹□M12×1.5螺纹□安装方式：□M20×1.5螺纹□M30×1.5螺纹□螺钉固定□葫芦孔安装□定制法兰□四、外形尺寸1、 好，并核对变送器型号和规格是否与您选2、 、负程范围内； 4、 底部的螺帽处将变送器5、 脉冲高压直接冲击传感器的6、 不要自行拆卸，更不7、 刀或其他锋利的金属物体划8、 牌处）浸水，造成通9、 、11、时拨打全国免费电话：8008100265，及时与我们联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、产品用途 (1)
二、产品特点 (1)
三、技术指标 (2)
四、物理性能 (3)
五、工作原理 (3)
六、零点和量程的调整 (3)
七、选型方法 (4)
八、外型尺寸 (5)
九、安装使用注意事项 (7)
一、产品用途
本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，
实现对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测量与控制。
二、产品特点
1、准确度高，稳定性好。
除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性
温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性不，温度稳定性好。
2、可靠的机械保护IP65和防爆保护iaⅡCT5可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀介质。
4、4~20mA Dc标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、维护、使用方便。
三、技术指标
被测介质：液体、气体、蒸汽
测量范围：表压0~2kpa~60Mpa
绝压0~100 kpa~35Mpa
负压-100 kpa~1.0Mpa
（液位）0~10米~100米
输出：4~20mA DC 二线制
精度：0.25%F.S 0.5%F.S
电源电压：12~36V DC
稳定性：优于±0.2%FS年
机械保护：IP65
使用温度：-20~+80℃
存储温度：-40~+125℃
过载极限：额定量程的1.5~3倍
相对湿度：小于95%
负载电阻：不大于750Ω
安装位置：无影响
零点温度系数：小于0.02%/℃
满程温度系数：小于0.02%/℃
四、物理能量
外壳：铝合金
重量：约1kg
O形环：丁晴橡胶
隔离膜片：316不锈钢
外壳喷涂：环氧树脂
电气连接：赫斯曼接头、防水接头
接触介质连接件：不锈钢
过程连接方式：M20×1.5、M12×1.5、1/2NPT、G1/4NPT、G1/4、G1/2、G3/8（根据用户要求定制）
五、工作原理
过程压力通过压力传感器将压力信号转换电信号，经差分放大器、输出放大器后，再红V/A转换器的转换，转换为与输入压力成线性对应关系的4~20mA标准电流输出信号。
六、零点和量程的调整
变送器的零点和量程，开盖后连续可调。
（Z）是零点电位器，（S）是满量程电位器。
七、选型方法
显示
方式
缺省为无显示
M1 指针显示
M3 液晶显示
精度
等级
1 ±0.2%
2 ±0.5%
防爆
等级
不防爆
B 隔爆型
八、外型尺寸
图A 外型尺寸
图B 外型尺寸
图C 电气连接图
图D 电气连接图
九、安装使用注意事项
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，
以免用错。
◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，
不能把转矩直接加到变送器壳体上，只能加在接口的六方上。
◆接供电电源时应严格安装我公司接线进行连接。
◆变送器过载压力不可超过量程的200。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
◆运输、储存应恢复原包装，存放在阴凉、干燥、通风的库房内。
◆包换一年。
