贴片元件基础知识
贴片元件知识.pptx
(Ag/Ni/Sn)
CG－温度特性代码 0805－2.0X1.25(2125)
160－16*1－16VDC
B－X7R Z－Z5U
1206－3.2X1.6(3216)
250－25*1－25VDC
F－Y5V CG－C0G(NPO)
1210－3.2X2.5(3225)
SL－SL/GP
500－50*1－50VDC
日本村田GRM
系列电容
GRM40X7R 102K50PT
PT－包装方式代码 PB－袋式散装 PT－纸编带包装
PL－塑料盒式包装
40－外形尺寸代码
36－1.0X0.5(0402)
PE－塑料凸膜编带
X7R－温度特性代码
39－1.6X0.8(0603)
X7R－B
Z5U－Z
耐压值代码
40－2.0X1.25(0805)
B－±0.1pf（<=10pf） C－±0.25pf（<=10pf） D－ ±0.5pf（<=10pf） F－ ±1%pf（ > 10pf） G－ ±2%pf（ > 10pf） J－ ±5% （>10pf） K－ ±10% （>10pf） M － ±20% （>10pf） Z － ＋80%/－20% （>10pf）
用R表示。如： 0R5为0.5pF，102为1nF。
A－电极介质类型
A－镍介质
CM系列片式
B－银钯合金介质
电容
T－包装方式代码
京瓷CM系列
片式电容
CM 21 B 102 K 50 A T
T－Ф 7’4mm编带 L－Ф 13’4mm编带
10－外形尺寸代码 C－温度特性代码
K－精度代码
贴片元件的封装,规格,换算单位,SMT基础知识
贴片元件封装说明BGMSMT是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。
为IT（Information Technology）产业的飞速发展作出了巨大贡献。
SMT零件：SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。
标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。
目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法1206080506030402英制表示法3216212516081005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
《帖片元件培训》课件
帖片元件培训
单击此处添加副标题
汇报人：
目录
单击添加目录项标题
01
培训背景
02
帖片元件基础知识
03
帖片元件的焊接技术
04
帖片元件的布局和布线
05
帖片元件的可靠性设计
06
01
添加章节标题
01
培训背景
培训目的和意义
提高员工技能水平
提升工作效率和质量
增强团队协作能力 促进企业创新发展
培训对象和需求
元件布局原则：合理布局， 避免相互干扰
元件间距要求：根据元件大 小和功能要求，保持适当的
间距
元件方向要求：根据电路原 理图和实际需求，确定元件
的方向和位置
元件标识要求：清晰标注元 件名称、型号、参数等信息，
便于识别和维护
布线技术和规则
布线技巧：使用自动布线工 具，提高布线效率
布线原则：遵循最短路径原 则，避免交叉和重叠
需求：掌握贴片元件的基本 原理、使用方法和注意事项
培训对象：电子工程师、硬 件工程师、研发工程师等
需求：了解贴片元件在电子 产品中的应用和优势
需求：提高贴片元件的设计 和制造能力，提高产品质量
和生产效率
培训目标和内容
目标：提高员工对贴片元件的认识和操作技能 内容：贴片元件的基本原理、分类、应用领域 操作技能：贴片元件的焊接、拆卸、检测 实践操作：模拟实际工作环境，进行贴片元件的操作训练
焊接方法和技巧
焊接工具：选择合适的焊接工具，如电烙铁、热风枪等
焊接材料：选择合适的焊接材料，如焊锡、助焊剂等
焊接步骤：按照正确的焊接步骤进行，如预热、焊接、冷 却等
焊接技巧：掌握一些焊接技巧，如控制温度、控制时间、 控制力度等
超实用贴片元器件知识
电阻（resistance）
电压的冲击。一般常用在我司的按键开关、USB 座、耳机座 电路。 4、参数：
a、标称电压(V)： b、最大限制电压(V)： c、漏电流(mA) d、静态电容量（PF）：
电容（capacitance）
2、阻值：
常用三位或四位数字表示阻值的大小；
a、三位数字：
前两位是有效数值，第三位是有效数值后面 0 的个数。如： 223 表示 22×1000Ω（即 22K）； 104 则表示 10×1000Ω（既 100K 2R2 则表示 2.2Ω）
b、四位数字：
前三位是有效数值，第四位是有效数值后面 0 的个数。如： 1333 表示 133×1000Ω（即 133K） 2R49 表示 2.49Ω
单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。
B、允许误差：
电感的实际电感量相对于标称值的最大允许偏差范围称为允许误差.
C、感抗 XL:
电感线圈对交流电流阻碍作用的大小称感抗 XL,单位是欧姆.它与电感量 L 和 交流电频率。
感抗：XL = ωL = 2πfL
4.7uH
HH0015NEE000402 表示为 15nH +/-5% _0402
磁珠
一、作用：磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还 具有吸收静电脉冲的能力（数字电路中，由于脉冲信号含有频率很高的高次 谐波）。磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电 感值都随频率变化。
C、X5R 的特性及主要用途
这个材料容量可以做大，电容稳定性还可以，适合做大容量电容,。适用于要求 不高的耦合、旁路、源波电路。 环境温度： -55℃～+85℃ 电容容量变化范围为±15%。
贴片元件的常识

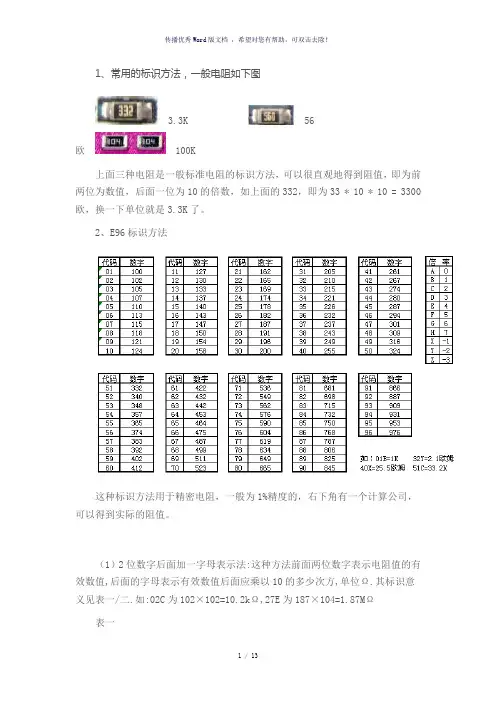

1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K了。
2、E96标识方法这种标识方法用于精密电阻，一般为1%精度的，右下角有一个计算公司，可以得到实际的阻值。
（1）2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ表一————————————————————————————————————代码表示数字代码表示数字代码表示数字代码表示数字01 100 26 182 51332 76 60402 102 27 18752 340 77 61903 105 28 191 53 348 78 63404 107 29 19654 357 79 64905 110 30 20055 365 80 66506 113 31 20556 374 81 68107 115 32 21057 383 82 69808 118 33 21558 392 83 71509 121 34 22159 402 84 73210 124 35 22660 412 85 75011 127 36 23261 422 86 76812 130 37 23762 432 87 78713 133 38 24363 442 88 80614 137 39 24964 453 89 82515 140 40 25565 464 90 84516 143 41 26166 475 9186617 147 42 26767 487 92 88718 150 43 27468 499 93 90919 154 44 28069 511 94 92120 158 45 28770 523 95 93521 162 46 29471 536 96 95622 165 47 30172 549 97 97323 169 48 30973 562 98 98524 174 49 31674 576 99 99825 178 50 32475 590——————————————————————————————————表二代码含义代码含义代码含义代码含义A 100 D 103 G 106Y 10-2B 101 E 104 H 107Z 10-3C 102 F 105X 10-1——————————————————————————————————(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是 330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是 100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示 0.56Ω.续（解）：300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。
贴片电容、电阻、电感基础知识汇总！
贴片电容、电阻、电感基础知识汇总！非贴片元件的电子元件本体，可以承载较多的产信息，如规格型号、制造厂商、产品序号等。
贴片元件的体积或尺寸是以毫米为计的，元件本体上不允许标注太多的信息，标识方法通常有：1）简化标识法。
将常规标识型号进行简化，如将74LS14（六反相器数字IC）标识为LS14；2）代码标注法，将标识进一步简化，称为代码标注法。
如贴片晶体管的-24、1L等，更像是密码，需要用资料“破译”后，才能知道标识背后元件规格型号的含义；3）无标识。
小功率（如16/1W）贴片电阻，和（PF级别）小容量电容，因元件本体太小，无法印出标识，干脆就成为无标识元件。
初学者每每面临这样令人困惑又能非常挠头的问题：如何由IC元件上的标注代码（也称印字），判断是什么器件？如何查找相关IC的电路资料？无标识（印字）元件怎样判断是什么器件，如何测量其好坏？可否用其它型号的元件（甚至非贴片元件）对贴片元件进行代换？贴片元件的封装形式有哪些啊？等等。
贴片电阻贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），变频器生产厂家在电路板上标注的元件序列号为R（如R1、R147等）。
贴片电阻的基本参数有标称阻值、额定功率、误差级别，另外还有最高使用电压、温度系数等，我们只需关注标称功阻值和额定功率值两项参数就可以了。
图1 贴片电阻外型图1、贴片电阻的工作参数和类别1）额定阻值。
最常见的有数字标识法。
a、用3位数字电阻值。
前2位为十位、个位值，为有效数值，第3位是0的个数或称为10的X次方。
如标注为152，即为1500Ω；101，即为100Ω；103，即为10000Ω（10 kΩ）。
1Ω以下的值加R表示，如1R5，即1.5Ω；R10，即0.01Ω。
b、用4位数字表示电阻值。
前3位为有效值，即千位、百位和个位值，第4位为0的个数。
如标注为1501，即为1500Ω；标注为1000，即为100Ω；标注为681，即为680 Ω；标注为1003，即为100kΩ。
SMT贴片元件基础知识
[SMT贴片元件基础知识]一、表面贴装元件分类(一)按功能分类1.连接件(Interconnect)：提供机械与电气连接/断开，由连接插头和插座组成，将电缆、支架、机箱或其它PCB与PCB连接起来；可是与板的实际连接必须是通过表面贴装型接触。
2. 有源电子元件(Active)：在模拟或数字电路中，可以自己控制电压和电流，以产生增益或开关作用，即对施加信号有反应，可以改变自己的基本特性。
3. 无源电子元件(Inactive)：当施以电信号时不改变本身特性，即提供简单的、可重复的反应。
4.异型电子元件(Odd-form)：其几何形状因素是奇特的，但不必是独特的。
因此必须用手工贴装，其外壳(与其基本功能成对比)形状是不标准的，例如：许多变压器、混合电路结构、风扇、机械开关块，等。
(二)按封装外形形状/尺寸分类Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等..钽电容, 尺寸规格: TANA,TANB,TANC,TAND..SOT:晶体管,SOT23, SOT143, SOT89等..Melf:圆柱形元件, 二极管, 电阻等….SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32….QFP:密脚距集成电路….PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84….BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80….CSP:集成电路, 元件边长不超过里面芯片边长的1.2倍, 列阵间距<0.50的µBGA….英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法：英制公制0402 (40milX20mil) 1005 (1.0mmX0.5mm)0603 (60milX30mil) 1608 (1.6mmX0.8mm)0805 (80milX50mil) 2012 (2.0mmX1.2mm)1206 (120milX60mil) 3216 (3.2mmX1.6mm)1210 (120milX100mil) 3225 (3.2mmX2.5mm)1812 (180milX120mil) 4532 (4.5mmX3.2mm五、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
SMT电子元器件知识贴片器件常识
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
贴片元件知识课件
定位与固定
将贴片元件放置在电路板上，确 保位置准确并进行初步固定。
焊接操作
使用合适的焊接工具，按照合适 的焊接温度和时间进行焊接。
焊接质量检测
目视检查
通过观察焊点表面是否光 1
滑、无气泡、无裂缝等来 判断焊接质量。
拉力测试
4
对贴片元件进行拉力测试 ，确保焊点能够承受一定 的拉力，防止使用过程中 出现脱落现象。
贴片元件知识课件
• 贴片元件简介 • 贴片元件的分类 • 贴片元件的制造工艺 • 贴片元件的焊接技术 • 贴片元件的常见问题与解决方案 • 贴片元件的发展趋势与未来展望
目录
Part
01
贴片元件简介
定义与种类
定义
贴片元件（Surface-Mount Devices，简称SMD）是一种电子元件，通过表面贴装技术 在印刷电路板（PCB）上进行安装，实现电路的微型化。
01
解决方法
02
03
04
检查元件质量证明文件，确保 采购的元件质量合格
对元件进行筛选测试，剔除性 能不良的元件
优化元件使用环境，避免高温 、高湿、振动等不利因素对元
件性能的影响
Part
06
贴片元件的发展趋势与未来展 望
高密度集成化趋势
总结词
随着电子设备的小型化和轻量化，贴 片元件的高密度集成化成为未来的发 展趋势。
元件短路的原因及解决方法
01
元件焊接过程中焊锡流入引脚间隙
02
解决方法
清除元件引脚之间的异物和金属颗粒
03
元件短路的原因及解决方法
01
检查元件封装内部是否存在短路 现象
02
控制焊接温度和时间，避免焊锡 流入引脚间隙
第一课、贴片式元件认识
贴片式元件焊接演讲：王泽一、贴片元件的认识电子技术日新月异，特别是电子元件。
目前市场上的许多电子产品都采用贴片元件，引线元件逐步的被贴片元件取代。
贴片元件与引线元件相比的优势在于体积小、重量轻、节省PCB板空间、拆装方便、无引脚的同时减少了杂乱电场磁场的干扰，提高电路的稳定性和可靠性。
1、贴片电阻在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻元件的电阻值大小还与温度有关(R=ρ*L/S)。
电阻也可以用电导（G）来表示，电导即为电阻对电流的导通能力作用的大小，与电阻的关系为倒数（G=1/R)。
电阻是最常用最基本的电子元件之一，利用电阻对电能的吸收作用，可使电路中各个元件按需要分配电能，稳定和调节电路的电流和电压。
（1）贴片电阻的封装贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：（2）贴片电阻的表示法•贴片电阻采用数字表示法，除0201、0402封装无标示外，其他封装上面都会标示该电阻的阻值。
•数字标示法：常见的标示有三位数法和四位数法。
•三位数标示法：前两位数字为有效数字，第三位为倍乘率n（n=1~8当n=9时为10-1）•例如：103=10*103 471=47*101•2R2=2.2Ω R2=0.2Ω 1R2=1.2Ω2、电容电容可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10V、B 3528 16V、C 6032 25V、D 7343 35V贴片电容的封装电容的封装：0201、0402、0603、0805、1206、1210、1812、1825、2225共9种封装。
贴片元件常识
贴片元件常识1.SMT贴片的中元器件有什么要求SMT中元器件的选取表面安装元器件的选择和设计是产品总体设计的关键一环，设计者在系统结构和详细电路设计阶段确定元器件的电气性能和功能，在SMT设计阶段应根据设备及工艺的具体情况和总体设计要求确定表面组装元器件的封装形式和结构。
表面安装的焊点既是机械连接点又是电气连接点，合理的选择对提高PCB设计密度、可生产性、可测试性和可靠性都产生决定性的影响。
表面安装元器件在功能上和插装元器件没有差别，其不同之处在于元器件的封装。
表面安装的封装在焊接时要经受奶高的温度其元器件和基板必须具有匹配的热膨胀系数。
这些因素在产品设计中必须全盘考虑。
2.贴片元件的特点是什么组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
可靠性高、抗振能力强。
焊点缺陷率低。
高频特性好。
减少了电磁和射频干扰。
易于实现自动化，提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
表面组装元器件检验。
元器件主要检测项目包括：可焊性、引脚共面性和使用性，应由检验部门作抽样检验。
元器件可焊性的检测可用不锈钢镊子夹住元器件体浸入235±5℃ 或230±5℃的锡锅中，2±0.2s或3±0.5s时取出。
在20倍显。
3.如何快速区分常用 ... t贴片元器件1. 贴片电感和贴片电容的区分：(1)看颜色（黑色）——一般黑色都是贴片电感。
贴片电容只有勇于精密设备中的贴片钽电容才是黑色的，其他普通贴片电容基本都不是黑色的。
(2)看型号标码——贴片电感以L开头，贴片电容以C开头。
从外形是圆形初步判断应为电感，测量两端电阻为零点几欧，则为电感。
(3)检测——贴片电感一般阻值小，更没有“充放电”引发的万用表指针来回偏转现象。
而贴片电容具有充放电现象。
贴片元件基础知识
贴片元件基础知识一、电容(Electric capacity)电容是由两个金属极，中间夹有绝缘材料（介质）构成的元件.用符号C表示.电容容量的大小就是表示能贮存电能的大小。
电容的特性主要是隔直流、通交流。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF).1 F =103 mF =106 uF =109 nF =1012 pF电容的识别分为直标法、色标法和数标法3种。
1、直标法:用数字和单位符号直接标出.如01uF表示0.01微法,有些电容用“R”表示小数点,如R56表示0.56微法.2、数标法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率.如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 允许误差:符号 F G J K L M±1% ±2% ±5% ±10% ±15% ±20% 如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%.另外：p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF等。
3、色标法：用色环或色点表示电容器的主要参数.电容按照结构分三大类：固定电容器、可变电容器和微调电容器。
我们目前用的电容是片式多层陶瓷电容器（MLCC）。
二、电阻（Resistance）导电体对电流的阻碍作用称为电阻，用符号R表示。
它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示，电阻在电路中的主要作用为分流、限流、分压、偏置等。
电阻的标注方法有3种,即直标法、色标法和数标法。
1、数标法主要用于贴片等小体积的电路,如:一般电阻：数值(AB)×10n= 电阻值±误差值(5%) ；精密电阻：数值(ABC)×10n=电阻值±误差值(1%) ；例:103=10× 1000=10kΩ±5%；1003=100× 1000=100kΩ±1% 102=10×100 =1kΩ±5%；101=10×10 =100Ω±5%；阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1 。
贴片式元件介绍
反向电阻在几百千欧以上。测得正、反向电阻差别大，表明二
极管的单向导电性能好。若二极管正、反向电阻均为零，说明 二极管被击穿短路；若二极管正、反向电阻均为无穷大，说明
2 mm，外形如图所示。电解电容器外
形稍大些，并且在其一端有一段较窄的 暗线，表示该端为正极。
③ 标识：电容容量的字符在电容器上是纵向排列，并规定 用两个字符来表示，第一个字符是字母，代表有效数字第二个 字符是数字，代表 10 的指数。容量的单位为 pF。例：贴片电 容器上标为“K3”，查上述两表可知：K 代表有效值 2.4，第 二位数 3 代表 103，由此该贴片元件的容量是 2.4 103 = 2 400 pF
（3）变容二极管 贴片式变容二极管的特点： 工作频率高，Q 值高，变容比率高，在手机电路中主要用 于频率合成器、压控振荡器及频率调谐电路。 （4）开关二极管 该类管子运用于手机的电子开关电路。 贴片式开关：
二极管的性能好坏，可通过使用万用表测量贴片二极管的 正、反向电阻方法来检查，要求二极管的正向电阻在 1 k 以下，
一、贴片式元件介绍
贴片式元件又称为无引线元件，焊点处于元件的两端。
特点是体积小、重量轻、高频性能好、形状简单、尺寸标
准化，便于自动化装配。贴片式元件尺寸很小，其表面已无法 详细标出元件的名称和规格，因而通常用缩减的符号来表示元 件的基本参数。
1．贴片电阻器 ① 外形：贴片电阻器一般为黑色，两端银白色的电极为器 件的焊脚，其外形如图所示。
③ 阻值标识：贴片电阻大多未标出其电阻值，个别外表较 大的贴片电阻器在其表面上有标示电阻值。用来表示阻值的字 符横向排列，并规定用 3 位数字来表示，3 位数字中的前 2 位 是有效数字，第 3 位是 10 的指数，单位为 。如上图所示的电 阻器阻值为：47 103 = 47 k。 若电阻器字符的第 2 位是字母 R，代表小数点。例如， 5R1表示阻值为 5.1 。
贴片元件基本知识
贴片元件基本知识一、贴片电阻阻值识别1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K了。
2、E96标识方法这种标识方法用于精密电阻，一般为1%精度的，右下角有一个计算公式，可以得到实际的阻值。
二、贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：三、贴片电阻、贴片电容封装尺寸与功率有关通常如下：四、国内贴片电阻的命名方法：1）、5%精度的命名：RS-05K102JT2）、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。
贴片元件的常识
1、常用的标识方法，一般电阻如下图3.3K56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K了。
2、E96标识方法这种标识方法用于精密电阻，一般为1%精度的，右下角有一个计算公司，可以得到实际的阻值。
（1）2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ表一————————————————————————————————————代码表示数字代码表示数字代码表示数字代码表示数字01100261825133276604 02102271875234077619 03105281915334878634 04107291965435779649 05110302005536580665 06113312055637481681 07115322105738382698 08118332155839283715 09121342215940284732 10124352266041285750 11127362326142286768 12130372376243287787 13133382436344288806 14137392496445389825 15140402556546490845 16143412616647591866 17147422676748792887 18150432746849993909 19154442806951194921 20158452877052395935 2116246294715369695622165473017254997973 23169483097356298985 24174493167457699998 251785032475590——————————————————————————————————表二代码含义代码含义代码含义代码含义A100D103G106Y10-2B101E104H107Z10-3C102F105X10-1——————————————————————————————————(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是 330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是 100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示 0.56Ω.续（解）：300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。
贴片式元件介绍
2 mm，外形如图所示。电解电容器外
形稍大些，并且在其一端有一段较窄的 暗线，表示该端为正极。
③ 标识：电容容量的字符在电容器上是纵向排列，并规定 用两个字符来表示，第一个字符是字母，代表有效数字第二个 字符是数字，代表 10 的指数。容量的单位为 pF。例：贴片电 容器上标为“K3”，查上述两表可知：K 代表有效值 2.4，第 二位数 3 代表 103，由此该贴片元件的容量是 2.4 103 = 2 400 pF
手机通常使用薄膜按键开关，它由触点和触片组成，用于 电源开关及拨号按键。 薄膜按键开关由铜皮做成。手机电路中，开关用字母 SW 表示，电源开关使用 ON / OFF 或 PWRON 等字母来表示。
2．干簧管 利用磁场信号来控制的一种线路开关器件，又称为磁控管， 其结构如图所示。
磁控管常被用于手机翻盖电路中，使翻盖上的磁铁控制磁控 管闭合或断开，从而挂断电话或接听电话的等。
管的损坏，带来不应有的损失。参见教材 P90 表3.9给出手机最 常用的贴片晶体管的互换型号。
5．贴片式场效晶体管 贴片式场效晶体管特点： 具有输入阻抗高、高频特性好、增益高、噪声低等特性， 在无线通信的高频电路中应有较为广泛。
封装：除了上述介绍过的
SOT-23、SOT-89形式外，通 常还用 SMD4 封装形式，如图 所示。
这种封装适用于高频和多引脚的集成电路，四方扁平封装 主要有 FP、QFP 两种，其外形如图所示。QFP封装集成电路 的四边均有引脚，引脚数目在 20 ~ 240 之间，引脚间距有
1 mm、0.8 mm 和 0.65 mm 多种。FP封装集成电路只在两边才
有引脚。
（4）球栅阵列封装（BGA） 集成电路功能增加，对封装尺寸的小型化要求越来越高。为 解决尺寸小型化与引脚增多的矛盾。BGA 已成为取代 QFP 的大 规模集成电路的封装形式。 BGA 封装的引脚不是 分布在集成电路的四边， 而是分布在集成电路的下 底面，如图所示的是 BGA 封装的结构图。
手机元件基础(贴片元件)
③ 开/短路测试；将万用表调到导通测试档位或二极管档，将表笔 分别接触两个待测焊盘；以确认相连线路是否断开、断开的线 中是否短路；
二、电阻
基本概念：
