电阻的型号和分类
常用的电阻型号
常用的电阻型号
电阻是电路中常见的元器件，用于控制电流、调节电压、限制电流等。
在选择电阻时，我们需要了解不同型号的电阻特性及其适用范围。
下面是常用的电阻型号及其特点介绍：
1. 炭膜电阻（CR）：具有良好的稳定性和低噪声特性，适用于高精度电路和低噪声电路。
2. 金属膜电阻（MF）：具有较高的精度和稳定性，适用于大部分电路。
3. 金属氧化物电阻（MO）：具有高精度、高稳定性和高温耐性，适用于高温环境下的电路。
4. 大功率电阻（RH、RX）：具有较高的功率承受能力，适用于高功率电路。
5. 可调电阻（VR）：可以通过旋转或滑动变化电阻值，适用于需要调节电路参数的场合。
6. 高精度电阻（PR、DR）：具有极高的精度和稳定性，适用于高精度电路和精密仪器等领域。
除上述常见型号外，还有热敏电阻、光敏电阻、压敏电阻等特殊用途电阻。
在选择电阻时，需要根据电路要求、工作环境等因素综合考虑，并选择合适的电阻型号。
- 1 -。
电阻分类[方案]
![电阻分类[方案]](https://img.taocdn.com/s3/m/f80f5147302b3169a45177232f60ddccda38e6a0.png)
电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为±5%、±10%、±20%等的普通电阻，还有精确度为±0.1%、±0.2%、±0.5%、±l%和±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有R T型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J －金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是R T型的。
而红颜色的电阻，是R J型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了国产产品用来制作小型电子装置。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
热电阻规格型号及含义
热电阻规格型号及含义
热电阻是一种可以测量温度的传感器，其原理是利用材料的电阻率随
温度变化的规律来测量温度的。
今天我们就来了解一下热电阻的规格型号
及含义。
1.PT100：这是一种具有国际标准的热电阻，被广泛应用于各种工业
控制系统中。
其测量范围为-200℃~850℃。
2.PT500：PT500热电阻的感温电阻值为500欧姆，其测量范围为-
50℃~200℃，通常用于中低温度范围的控制系统中。
3.PT1000：PT1000热电阻的感温电阻值为1000欧姆，其测量范围为
-50℃~200℃，与PT500类似，也通常用于中低温度范围内的控制系统。
4.K型热电阻：K型热电阻可以用于测量高温度范围内的温度，其测
量范围为-200℃~1200℃，因此在工业领域比较常用。
5.D型热电阻：D型热电阻也可以用于高温度范围内的温度测量，其
优点是抗氧化、耐腐蚀等性能较好，因此通常用于特殊环境下的温度测量。
6.S型热电阻：S型热电阻被广泛应用于较高工业领域的“高精度”
温度测量系统中，其测量范围可达-50℃~1600℃。
总而言之，热电阻在工业自动化控制领域中得到广泛应用，不同型号
的热电阻适用于不同的温度范围和特定条件下的温度测量。
因此，在选购
热电阻时，必须选择合适的型号和规格，从而确保其在各种环境下准确测
量温度。

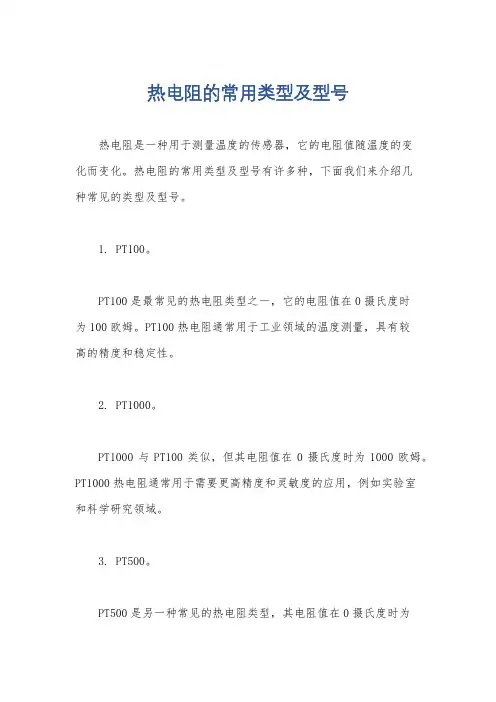

热电阻的常用类型及型号
热电阻的常用类型及型号
热电阻是一种用于测量温度的传感器，它的电阻值随温度的变
化而变化。
热电阻的常用类型及型号有许多种，下面我们来介绍几
种常见的类型及型号。
1. PT100。
PT100是最常见的热电阻类型之一，它的电阻值在0摄氏度时
为100欧姆。
PT100热电阻通常用于工业领域的温度测量，具有较
高的精度和稳定性。
2. PT1000。
PT1000与PT100类似，但其电阻值在0摄氏度时为1000欧姆。
PT1000热电阻通常用于需要更高精度和灵敏度的应用，例如实验室
和科学研究领域。
3. PT500。
PT500是另一种常见的热电阻类型，其电阻值在0摄氏度时为
500欧姆。
PT500热电阻通常用于一些特定的工业应用，例如汽车和航空领域。
4. NTC热电阻。
NTC热电阻是一种负温度系数热敏电阻，其电阻值随温度的升高而下降。
NTC热电阻通常用于一些特定的应用，例如温度补偿和控制系统。
5. 玻璃包封热电阻。
玻璃包封热电阻是一种封装在玻璃管中的热电阻，具有良好的耐腐蚀性和稳定性，常用于化工和食品行业的温度测量。
总的来说，热电阻的类型及型号多种多样，选择合适的热电阻取决于具体的应用场景和要求。
在选择热电阻时，需要考虑温度范围、精度要求、环境条件等因素，以确保测量结果的准确性和可靠性。
电阻类别(带实物图)
电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
压敏电阻型号及选用方法
压敏电阻型号及选用方法
一、压敏电阻的型号
目前常用的压敏电阻型号有普通型、膜结构型、薄膜结构型、贴片结
构型、聚合物结构型等几种。
1、普通型压敏电阻：该类压敏电阻主要由金属箔片和压敏材料两部
分组成，金属箔片用于增加表面积，以便于更好的传递电流；压敏材料就
是压敏材料，正常工作时，金属箔片经由压敏材料间的表面接触作用形成
电导路，随着压力的变化，其电阻值也随之而变化。
它具有表面电阻低，
价格低等优点，缺点是容易产生接触点腐蚀，电阻变化率低，对振动和温
度变化也敏感，受噪声影响较大等。
2、膜结构型压敏电阻：这类压敏电阻主要由压敏材料和金属包覆膜
组成，金属包覆膜是一种特殊形式的绝缘材料，其压力变化引起压敏材料
表面形变，从而产生电阻变化。
（聚氨酯膜、环氧树脂膜、氟塑料膜等）
该类压敏电阻具有高精度、低失效率、高温稳定性等特点，适用于低频及
高精度应用，在轻触性应用中也有一定用处。
3、薄膜结构型压敏电阻：这类压敏电阻主要由薄膜（主要是金属膜）和压敏材料组成，薄膜提供电阻，压敏材料发挥扭曲作用，使薄膜形变而
变化电阻值。
贴片电阻型号
贴片式电阻（SMD Resistor）是金属玻璃釉电阻器中的一种，是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器，它具有耐潮湿、耐高温、温度系数小等特点。
下面将会介绍贴片电阻分类和贴片电阻规格表。
1、贴片电阻分类普通贴片式电阻器、零欧贴片式电阻器，低阻贴片式电阻器、高阻贴片式电阻器、高压贴片式电阻器、高频贴片式电阻器、功率贴片式电阻器、精密贴片式电阻器、高稳定型贴片式电阻器等多种类型。
按照结构形式分为矩形贴片式电阻和圆柱形贴片式电阻：矩形帖片式电阻器主要应用于频率较高领域。
圆柱形贴片式电阻器实质上是将插孔式电阻引脚去掉而形成的，具有高频特性差、噪声低等特点。
按照制作材料分为薄膜贴片式电阻器和厚模贴片式电阻器两类：厚膜贴片式电阻器是应用最为广泛的一种电阻器，厚膜贴片式电阻器是在真空中镀上一层合金电阻膜于陶瓷极板上，再加玻璃材料保护层及三层电镀而成。
厚膜贴片式电阻器又可分为精密贴片式电阻器、贴片式排阻、贴片式网络电阻等几种类型。
其精度范围一般为正负（0.5——10）%；温度系数为正负50ppm——正负400ppm。
薄膜贴片式电阻器是采用真空溅射或蒸发等工艺将电阻型材料积淀在绝缘基体上制成，具有低温度系数（正负5ppm——正负50ppm）和高精度（正负（0.01——1）%）等特点.2、贴片电阻规格表EIA（美国电子工业协会）对电阻元件的规格进行了定义，其中电阻器标称值和允许偏差定义了7个类别，其中E24系列为普通贴片式电阻器，E48，E96，E192系列为精密贴片式电阻器。
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：以上就是贴片电阻规格表及其分类，贴片电子元器件简称SMT元器件，SMT（Surface Mounted Technology）意为表面组装技术，是目前电子组装行业里最流行的一种技术和工艺。
电阻规格型号及性能介绍
1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻.晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表.碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表.金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表.氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表.功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表.厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表.2. 电阻器主要电气规格电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10%电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%.如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上.电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值.电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内.电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考虑实际使用功率, 未注意工作电压之上限.保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2 Min.) (24倍额定功率下1 Min.) (32倍额定功率下30 Sec.)晶片电阻Chip Resistor型号0402060308051206尺寸inch0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W 额定功率1/16W1/16W1/10W1/8W温度系数200ppm/℃200ppm/℃100ppm/℃100ppm/℃额定电压25V50V100V100V过载电压50V100V200V200V温度范围-55℃--+125℃-55℃--+125℃-55℃--+125℃-55℃--+125℃零阻电流1Amp1Amp2Amp2Amp阻值误差F/G/JF/G/JF/G/JF/G/J种类Carbone FilmMetal FilmMetal Oxide FilmFusible Metal Film额定功率1/8 1/4 1/2 1 2 3 W1/8 1/4 1/2 1 2W1/4 1/2 1 2 3 4 5 7 10W1/4 1/2 1 2 3 W温度系数+300/_1000 ppm+/_25/50/100ppm+/_100/200/300ppm+/_50/100/200ppm额定电压200/250/350/500/--/--V200/250/350/--/500V250/350/--/--/500/--/750/--/--V 200/250/350/500/-- V过载电压2 * Rated 1% 2 * Rated 2 % 2 * Rated 0.5% 2 * Rated 2% 阻值误差G, J.E, F, G, J. F, G, J.F, G, J.阻值范围1 Ohm1 Ohm-5.1M Ohm0.1 Ohm-150K Ohm0.22 Ohm-100K Ohm种类Resistor NetworkWire WoundCementPower Wire Wound额定功率1/8 1/4 W (4-14 Pins)1/2 1 2 3 4 5 6 7 8 10W2/3/5/7/10/15/20 W5W-500W温度系数+/_100-250ppm+/_100/200/300ppm+/_100/200/300ppm+/_20-400ppm额定电压100/200V150/350/--/500/750/1000/--V 过载电压2.5 * Rated 0.5%2.5 * Rated 2%2.5 * Rated 2%2.5 * Rated 2%阻值误差F, G, J.F, G, J, K.F, G, J, K.F, G, J, K.阻值范围10 Ohm0.01 Ohm-10K Ohm0.01 Ohm-150K Ohm0.5 Ohm-150K Ohm碳素皮膜电阻金属膜电阻金属膜电阻氧化金属膜电阻水泥电阻Carbone-film Metal-film Metal-film Metal-oxide film Cement功率型线绕电阻厚膜排列电阻晶片电阻线绕电阻保险丝型金属膜电阻Power Wire-wound Resistor Network Chip Wire-wound Fusible Metal-film133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.2 5%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
电阻基础知识
电阻基础知识电阻”导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、k Q、MQ表示。
一、电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。
例如：RT11型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
厂_、、、•'-j4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±）.5%-0.05、±1%-0.1（或00）、戈％-0.2（或0）、±）%- I级、±10%- n级、±0%-川级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70C的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电阻的分类与特点
1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
常用的电阻型号
常用的电阻型号电阻是电子元件中不可或缺的一种，作为电路中的信号控制元件，常常在现代电子、通信、计算机、汽车等领域得到广泛应用。
而电阻型号则是电阻类产品的标识，可以便于电子工程师使用并表述特定的电阻参数。
下面将介绍常用的电阻型号及其特点。
1. 固定电阻固定电阻是在电路中长期稳定的电阻值，一般特定型号的电阻具有确定的电阻值和阻值公差范围。
例如，0805、1206、2010、2512等型号的电阻均为表面贴片电阻。
2. 聚合物正(负)温度系数热敏电阻聚合物正(负)温度系数热敏电阻，又称为PTC(NTC)热敏电阻，其特点是阻值随温度的升高而增大(减小)，常用于自动加热、温度补偿等领域。
常见的PTC型号有：NCT0805X103F、PTC15CLF等，常见的NTC型号有：MF58、B57620C472J62等。
3. 百分数电阻百分数电阻是指阻值公差以百分数表示的电阻，通常的百分数有5%和1%两种。
例如1/4W，5%的电阻型号有R1/4W-5%、MFR1/4W-5%等。
4. 可变电阻可变电阻是指阻值可进行调整的电阻，一般分为可调电阻和变压器两种，前者可以在电路中进行手动或自动调节，后者则是利用变压器内部线圈的绕组来增大或降低电路中的电阻值。
常见的可变电阻型号有：RV09AF-40-20K-B50K、3296W-102等。
综上所述，电阻型号是电子产品中不可或缺的一部分，它们都具有不同的阻值参数、公差范围、工作温度范围、封装形式等特点，供电子工程师便于选择合适的型号以达到预期设计的效果。
在应用中，我们需要结合自己的实际情况来合理选择电阻型号并选用合适的封装形式。
电阻知识
5W2R2J和5W2R2K的功率、阻值都一样，都是5瓦2.2欧姆的，只是精度不同5 W2R2J的误差是5%，而5W2R2K的误差是10%，两个可以互换。
5W2RJ和5W2R2K不一样，5W2RJ是2欧姆电阻，误差为5％；5W2R2K 是2.2欧姆电阻，误差为10％。
有关电阻的相关知识如下，你可以自己学习一哈。
电阻：导电体对电流的阻碍作用称着电阻，用符号R 表示；单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）；第一部分：主称，用字母表示产品的名字：R——表示电阻，W——表示电位器。
第二部分：材料，用字母表示电阻体用什么材料组成：T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示产品属于什么类型（个别类型用字母表示）：1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等：如：RT11 型普通碳膜电阻。
二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
电阻器的分类及型号命名方法
附录Ⅰ 电阻器1．1 电阻器的分类及型号命名方法电阻器是具有一定电阻值的电子元件，也叫电阻。
它是组成电子电路不可缺少的元件， 在电子设备中应用最为广泛，约占电子元件总数的三分之一。
1．电阻器的分类电阻器的种类很多，随着电子技术的发展，新型电阻器会日益增多。
电阻器分为固定 电阻器和可变电阻器两大类。
固定电阻器按电阻体材料及用途又可分成多个种类： 按电阻体材料来分，电阻器可以分为线绕型和非线绕型两大类。
非线绕型的电阻又分 为薄膜型和合成型两类。
按电阻器的用途来分，电阻器分为通用电阻器、精密电阻器、高阻电阻器、功率型电 阻、高压电阻器和高频电阻器等。
按电阻器的结构来分，又可以分为圆柱形电阻器、管形电阻器、圆盘形电阻器以及平 面形电阻器等。
按引出线形式的不同，电阻器又可分为轴向引线型、径向引线型、同向引线型及无引 线型等。
按保护方式的不同，电阻器又可分为无保护、涂漆、塑压、密封和真空密封等类型。
2．电阻器的型号命名方法根据我国有关标准的规定，我国电阻器的型号命名方法如下：第一部分为主称，用字母 R 表示。
第二部分为电阻体材料，用字母表示，如附录表11所示。
附录表11 电阻器体材料部分的符号和意义符号 含义H 合成碳膜I 玻璃铀膜J 金属膜N 无机实芯G 沉积膜S 有机实芯T 碳膜X 线绕Y 氧化膜F 复合膜第三部分为分类特征，用数字或字母表示，如附录表12 所示。
附录表12 电阻器分类特征部分的符号和意义符号 意义1 普通2 普通3 超高频4 高阻5 高温6 高湿7 精密8 高压9 特殊G 高功率I 被漆J 精密T 可调X 小型第四部分为序号，用数字表示，以区别外型尺寸和性能参数。
电阻型号举例：RJ73 型精密金属膜电阻器1．2 电阻器的单位及换算1KΩ=1×10 3 Ω1MΩ=1×10 3 KΩ1GΩ=1×10 3 MΩ=1×10 6 KΩ=1×10 9 Ω1TΩ=1×10 3 GΩ=1×10 9 KΩ=1×10 12 Ω1．3 电阻器的标称阻值为了便于生产和使用， 国家统一规定了一系列阻值作为电阻器 （电位器） 阻值的标准值， 这一系列阻值叫做电阻的标称阻值，简称标称值。
电阻选型
1、电阻的作用电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等，电阻在选型时主要关注以下参数：标称阻值、元件封装形式与尺寸；允许误差、额定功率、电压系数、温度系数；电阻寿命、老化系数；实际需要、性能和成本等综合考量。
2、电阻的分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS 和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。
2.1碳膜电阻碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
碳膜电位器的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
2.2金属膜电阻金属膜电阻（金属膜电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端镀上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
2.3金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。
常用的电阻型号
常用的电阻型号
电阻是电子元器件中常见的一种，它用来控制电路中的电流、电压等参数。
不同的电路需要不同的电阻值和功率，因此市场上有各种不同型号的电阻可供选择。
下面列举一些常用的电阻型号及其特点： 1. 电阻值为欧姆（Ω）的电阻：
这种电阻的电阻值通常在数百欧姆至数十兆欧姆之间。
它们可以是普通电阻或精密电阻，其功率从1/8瓦到几瓦不等。
常用的电阻型号有：1/4W、1/2W、1W、2W、5W等。
2. 可变电阻：
这种电阻可以根据需要调节电路中的电阻值。
常见的可变电阻型号有：单轨电位器、双轨电位器、三轨电位器等。
3. 表面贴装电阻：
这种电阻通常用于小型电子产品中，如手机、平板电脑等。
它们的外形非常小，通常为长方形或正方形，可直接粘贴在电路板上。
常用的表面贴装电阻型号有：0805、1206、1210、2010等。
4. 大功率电阻：
这种电阻通常用于高功率电路中，如大功率音响、电动机驱动电路等。
它们的功率通常在几瓦至几百瓦之间。
常用的大功率电阻型号有：5W、10W、20W、50W、100W等。
总之，在选择电阻时，需要根据电路的要求选择合适的电阻型号和参数，以保证电路的正常运行。
- 1 -。
压敏电阻型号及选用方法
压敏电阻型号及选用方法压敏电阻（Varistor）是一种特殊的非线性电阻器件，可以在快速变化的电压下提供非常高的电阻，从而保护电路免受过压和过流损坏。
一、压敏电阻的工作原理压敏电阻内部由多个氧化锌粒子组成，粒子之间存在较大的氧化锌晶界电阻。
在正常工作电压下，晶锌粒子间的电荷能量较低，处于较高的绝缘状态。
但在电压超过一定阈值时，晶锌粒子间将出现电荷的隧道效应，形成连续的电流通路，从而使电阻值急剧下降，实现了对过电压的保护。
二、压敏电阻的型号分类根据国际上的标准，压敏电阻的型号通常以“Z”开头，后面紧跟着一个数字和一个字母，表示其额定电压和公差等级。
例如：Z13表示额定电压为13V的压敏电阻。
以下就是一些常用的压敏电阻型号及其对应的额定电压：1.Z301~Z451系列：额定电压从3.3V到450V；2.Z3Z3A~Z6Z6A系列：额定电压从5.5V到60V；3.Z6V2~ZV821系列：额定电压从6V到820V；4.ZJ90~ZJ431系列：额定电压从9V到430V。
三、压敏电阻的选用方法1.根据需要的额定电压选择型号：根据电路设计的需求，选择合适的额定电压型号，以保证电阻在工作电压范围内有足够的响应能力。
2.根据电流需求选择额定功率：根据电路中通过压敏电阻的电流大小选择合适的额定功率，以确保电阻在额定电压和额定功率下正常工作。
3.确定所需的封装形式：压敏电阻有各种不同的封装形式，如贴片式、插件式、扁平式等。
根据电路和空间限制，选择合适的封装形式。
4.选择合适的公差等级：根据电路对阻值精度的要求，选择合适的公差等级。
公差等级越高，阻值的精度越高，相应的价格也会略高。
5.考虑环境条件：对于一些特殊的工作环境，如高温、潮湿等，需要选择具有抗高温、抗潮湿等特性的压敏电阻。
6.进行参数测试：在选用压敏电阻之前，可以进行一些参数测试，如额定电压、电阻值、功率耗散等参数的测量，以确保选用的压敏电阻符合设计要求。
电阻分类介绍
1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻的型号和分类
导电体对电流的阻碍作用称着电阻，用符号R表示，位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：
国产电阻器的型号由四部分组成（不适用敏感电阻）
第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-
碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻
二、电阻器的分类
1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻
器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
