学习11G101-1图集框架梁、柱的箍筋加密区的规定
学习11G101-1图集框架梁、柱的箍筋加密区的规定
有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋加密区范围的规定：1.抗震等级为一级，箍筋加密区为2.0h b, 且≥500mm。
2.抗震等级为二、三、四级，箍筋加密区为1.5h b, 且≥500mm。
3、框架梁加腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的1/4时，一般设计会进行梁加腋。
注意箍筋加密区应从加腋的弯折点开始算起。
二、框架柱箍筋的加密区的规定：1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。
所以，就其在梁上的位置来说，是相同的。
其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。
2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。
即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。
拉筋间距为非加密区箍筋间距的两倍。
当设有多排拉筋时，上下两排拉筋竖向错开设置。
3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。
“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。
11G101-1新平法新图集
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
【平法识图】(1)11G101-1平法标准(柱)
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
《11G101-1》图集梁配筋讲解培训讲义 PPT资料
②加密区和非加密区箍筋肢数一样，肢数注写一次，写 在括号内；
如果不一致分别注写在括号内
φ8 ＠100/200（4）表示加密区为直径8mm间距 100mm的4肢箍筋，非加密区为直径8mm间距 200mm的4肢箍筋，箍筋为II级钢。
φ8 ＠100（4）/200（2）表示加密区为直径8mm间 距100mm的4肢箍筋，非加密区为直径8mm间距200mm的2 肢箍筋，箍筋为II级钢。
v v
下部通长筋为4根直 径16mm的II级钢 （HRB335）
下部通长纵筋 4 16
返回
5）侧面构造钢筋或抗扭钢筋
侧面抗扭钢筋 4 12
侧面构造钢筋 4φ12
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12
侧面构造钢筋 4φ12
6）高差
（-0.010）
此跨梁顶部比 楼板低10mm
框支柱
框支柱
混凝土剪力墙 不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
井字梁 JZL
框架梁 KL
井字梁 JZL
框架梁 KL
பைடு நூலகம்
井字梁 JZL
K悬L2挑-3(梁2A)，此
处A代表悬挑
悬挑梁
悬挑梁 XL
梁类型汇总
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
不再标注侧向构造纵筋 例： N4 12
6）梁顶面标高高差
此项为选注项，当梁顶与一般楼板结构高度齐平时不标注 此项，梁顶高于一般楼面结构高度为正，梁顶低于一般楼 面结构高度为负，梁顶与一般楼面结构高度的高差注写在 括号内

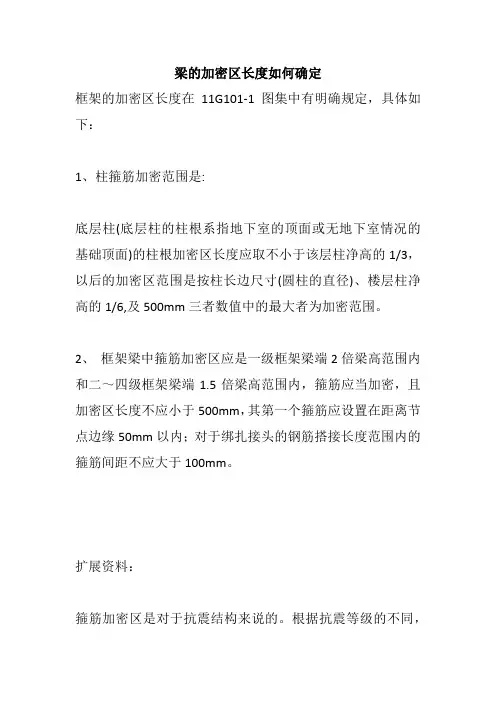

梁的加密区长度如何确定
梁的加密区长度如何确定框架的加密区长度在11G101-1图集中有明确规定，具体如下：1、柱箍筋加密范围是:底层柱(底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面)的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸(圆柱的直径)、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。
2、框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。
扩展资料：箍筋加密区是对于抗震结构来说的。
根据抗震等级的不同，箍筋加密区设置的规定也不同。
一般来说，对于钢筋混凝土框架的柱子的端部和每层梁的两端都要进行加密。
抗震等级为一级时，加密区长度为2倍的梁高和500mm取大值，抗震等级为二~四级时，加密区长度为1.5倍的梁高和500mm 取大值。
柱子加密区长度应取柱截面长边尺寸（或圆形截面直径）、柱净高的1/6和500mm中的最大值。
但最底层（一层）柱子的根部应取不小于1/3的该层柱净高。
当有刚性地面时，除柱端箍筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密。
用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。
分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。
箍筋应根据计算确定，箍筋的最小直径与梁高h有关，当h≦800mm 时，不宜小于6mm；当h>800mm时，不宜小于8mm。
梁支座处的箍筋一般从梁边（或墙边）50mm处开始设置。
支承在砌体结构上的钢筋混凝土独立梁，在纵向受力钢筋的锚固长度Las范围内应设置不少于两道的箍筋，当梁与混凝土梁或柱整体连接时，支座内可不设置箍筋。
用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩）。
11GB101标准图集与09GB101的注意
11G101-1图集新要点概览翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。
一，保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二，锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三，机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
11G101-1精彩试题及问题详解(3)
一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。
3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。
4、剪力墙拉筋两种布置方式为：双向和梅花双向。
5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。
6、JD 1 800×300 +3.100 3Φ18/3Φ14 表示 1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。
其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。
8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。
9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。
注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。
10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为 ll或lle ，锚固长度为 la或lae，其锚固方式同框架梁下部纵筋。
11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。
12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为 la ，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab ，弯折长度 15d 。
13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。
11G101-1 图集说明
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
11G101-1柱、梁、墙、板构造
11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。
《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。
（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。
（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。
4、新。
当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。
（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。
在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。
钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。
《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。
最新11G101-1图集(最新版)
2
3
4
5
6
7
8
特点：
减少图纸量 平面表示 整体标注
9
目录
1
平法图集介绍
2
梁平法
3
柱平法
4
剪力墙平法
集介绍
11
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
23
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
24
梁钢筋的标注方法
上部受力筋
27高顶层非连接区梁高15锚固长度652号纵筋长度顶层层高顶层非连接区梁高锚固长度梁高保护层柱宽2保护层8d124顶层边柱主筋长度4号纵筋长度顶层层高顶层非连接区梁高锚固长度梁高保护层12d125126柱楼层中钢筋长度的计算手工计算长度层高当前层伸出地面的高度上一层伸出楼地面的高度软件计算长度层高柱的楼层配筋分析基础箍筋根数计算根数基础高度基础保护层间距11281层箍筋根数计算按绑扎计算箍筋根数1291层箍筋根数计算根部根数加密区长度50加密间距1梁下根数加密区长度加密间距1梁高范围
下部受力筋
25
集中标注——梁编号
26
❖JZL2(1A) ❖KL7(3B)
考核
《11G101-1》图集梁配筋讲解培训讲义(附图)
100 100
• （3）断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面，每个截 面表达梁上部纵筋、下部纵筋、中部纵 筋（腰筋或抗扭钢筋）、箍筋，钢筋使 用阿拉伯数字编号，相同的钢筋编一个 号。
左支座截面
跨中截面
11G101图集全面解析讲解
11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101图集重点解析
11G101图集重点以下总结了一些常用的规则，初学者只看这些内容，简单的图纸就可以掌握，要全面掌握当然要通读全文，特别注意构造详图和其中的文字注释。
一、11G101-1图集（一）柱1、P5“总说明6”：即使设计者依据也是施工、监理人员依据。
语气基本是针对设计人员。
2、P6“平面整体表示方法制图规则1.0.8”：要确定构件的空间位置就必须确定构件的标高。
3、P7“平面整体表示方法制图规则1.0.9”：每一条都重要，尽力把设计者的疏忽在图纸会审中解决。
4、P8、9“2柱平法施工图制图规则2.2.1、2.2.2”：列表注写方式表中有编号、标高、配筋，柱与轴线关系还要看平面图，5、P11“柱平法施工图列表注写方式示例”：列表注写方式常用，一般表没有这么复杂，常见的是P22页的形式。
6、P53“受拉钢筋基本锚固长度lab、labE、受拉钢筋锚固长度la、laE、受拉钢筋锚固长度修正系数”：受拉钢筋基本锚固长度lab、labE已列在表中，根据图纸结构设计说明中抗震等级、结合钢筋种类、砼强度等级查表取值。
修正系数见有下表，一般不用修正。
7、P54“砼结构的环境类别、砼保护层的最小厚度”：砼保护层的最小厚度根据砼结构的环境类别查表取值，砼结构的环境类别见图纸结构设计说明，保护层是到箍筋外皮，特别注意“注”1、4、5P54“纵向箍筋构造”：纵向受力钢筋直径16mm以上宜采用机械或焊接连接，若采用搭接，搭接区箍筋要加密、加大。
8、P55“纵向钢筋弯钩与机械锚固形式”：可以灵活采用，保证锚固长度、方便施工或节约钢筋。
P55“纵向受拉钢筋绑扎搭接长度ll 、llE”：钢筋绑扎搭接长度是用受拉钢筋锚固长度乘以修正系数，可能情况下，接头一定要错开1.3ll，降低修正系数，节约钢筋。
9、P56“封闭箍筋及拉筋弯钩构造”：注意细节。
P56“梁柱纵筋间距要求”：梁柱钢筋比较密时注意。
10、P57、P58“抗震KZ纵向钢筋连接构造”、“地下室抗震KZ纵向钢筋连接构造”：柱接头的位置避开非连接区并不难，但还要兼顾节约钢筋，要认真优化接头位置。
关于11G101-1图集注意事项(含箍筋加密区规定)
关于11G101-1图集注意事项11G101-1图集已于2011年9月1日起实行，认真学习图集中的相关构造，严格按照图集施工，确保工程质量。
下面将11G101-1图集相关注意事项汇总如下：1、由于《抗震设计规范》GB5011-2010等修订，要求箍筋最低应选用HPB300强度等级。
因此之前常用的HPB235已被HPB300替代，应注意看清设计结构总说明相应的钢筋等级是HPB300还是HPB235。
2、箍筋表示方法11G101-1图集增加了当框架节点核芯区内箍筋与柱端箍筋设置不同，在括号中注明核芯区箍筋直径及间距。
【例】φ10＠100/200（φ12＠100/），表示柱中箍筋为HPB300级钢筋，直径φ10，加密区间距100。
非加密区间距为200，框架节点核芯区箍筋为HPB300级钢筋，直径φ12，间距为100。
3、钢筋锚固11G101-1图集La 表示为受拉钢筋锚固长度，LaE表示抗震锚固长度，增加了受拉钢筋基本锚固长度Lab和LabE，LaE要根据锚固长度修正系数和抗震锚固长度修正系数以及Lab 计算得出。
抗震楼层框架梁纵向钢筋锚入支座水平段锚固长度11G101-1图集规定不得小于0.4 LabE。
注意框架梁纵筋锚入剪力墙，往往会出现水平段锚固长度不足的问题。
4、框架柱纵向钢筋连接构造（1）框架柱纵向钢筋不能在非连接区连接，非连接区即框架柱箍筋加密区。
（2）框架柱纵向钢筋当采用绑扎搭接连接时，接头应错开0.3L lE。
（3）框架柱纵向钢筋当采用焊接连接时，接头应错开35d且不小于500mm。
（4）框架柱纵向钢筋当采用机械连接时，接头应错开35d。
（5）框架柱上柱比下柱多出的钢筋，多出的上柱钢筋从楼面算起，下插1.2LaE。
（6）框架柱下柱比上柱多出的钢筋，多出的下柱钢筋从梁底算起，锚固1.2LaE，决不能不经过计算就断在楼面标高处。
（7）框架柱上柱钢筋直径大于下柱钢筋直径时，应将上柱钢筋插入下层结构中。
框架柱箍筋加密区的设置规则-概述说明以及解释
框架柱箍筋加密区的设置规则-概述说明以及解释1.引言1.1 概述概述部分的内容意在简要介绍整篇文章的主题和内容，并给读者提供一个总体的了解。
下面是关于框架柱箍筋加密区设置规则的概述部分的一个例子：概述在框架结构中，柱子承担着承载和传递荷载的重要任务。
框架柱箍筋加密区是指在柱子的预留区域内设置一定密度和规格的箍筋，以增加其承载能力和抗震性能。
正确设置框架柱箍筋加密区对于确保建筑物的安全性和可靠性至关重要。
本文将详细介绍框架柱箍筋加密区的概念、重要性以及设置规则。
首先，我们将阐述框架柱箍筋加密区的概念，解释其定义和作用。
然后，我们将探讨框架柱箍筋加密区的重要性，说明它对于提高柱子的承载力和抗震性能的影响。
最后，我们将提供一些设置框架柱箍筋加密区的原则和设计建议，帮助工程师和设计师在实践中正确配置该区域。
通过阅读本文，读者将能够了解到框架柱箍筋加密区的重要性和作用，掌握正确设置该区域的原则和方法。
这对于从事建筑结构设计和工程施工的相关专业人士至关重要。
这个例子中，我们简要概述了本文的主题和内容，提供了读者所需的总体了解。
同时，通过概述部分，读者也可以清楚地知道本文将介绍柱箍筋加密区的定义、作用，以及该区域设置的原则和建议。
1.2 文章结构本文将从引言、正文和结论三个部分来展开介绍框架柱箍筋加密区的设置规则。
每个部分的内容如下:1. 引言部分将概述本文的主题和目的。
首先，我们将简要介绍框架柱箍筋加密区的概念，包括其定义和作用。
然后，我们将给出本文的结构，以指导读者对文章内容的整体把握。
最后，我们将明确本文的目的，即为读者提供关于框架柱箍筋加密区设置规则的详细指导。
2. 正文部分将详细探讨框架柱箍筋加密区的相关内容。
首先，我们将介绍框架柱箍筋加密区的概念，包括其定义和特点。
接着，我们将探讨框架柱箍筋加密区的重要性，分析其对结构安全和性能的影响。
我们将从不同角度论述框架柱箍筋加密区的重要性，包括其对抗震能力、延性和强度的影响等。
2019《11G101-1》图集梁配筋讲解培训讲义 PPT
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
加腋框架梁
加腋 加腋
加腋 （梁高度变化）
例： 2 22；4 20
2φ20；4φ18
2φ20 上部两跨通长筋均为2根直径20mm的HRB335钢筋 4φ18 下部两跨通长筋均为4根直径18mm的HRB335钢筋
在中间
2φ16；2φ20+ 2φ18
2φ16 上部3跨通长筋均为2根直径16mm的HRB335钢筋
2φ20+ 2φ18 下 部 两 跨 通 长 筋 均 为 2 根 直 径 20mm 的 HRB335钢筋和2根直径18mm的HRB335钢筋，其中2φ20 放在角部， 2φ18放在中间
v v
下部通长筋为4根直 径16mm的II级钢 （HRB335）
下部通长纵筋 4 16
返回
5）侧面构造钢筋或抗扭钢筋
侧面抗扭钢筋 4 12
侧面构造钢筋 4φ12
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12
侧面构造钢筋 4φ12
6）高差
（-0.010）
此跨梁顶部比 楼板低10mm
例：2 20
2φ16 表 示 上 部 2 跨 通 长 筋 为 2 根 直 径 16mm 的 HRB335钢筋
架立筋
上部支座非 通长纵筋
架立筋与受力 筋搭接
②仅有架立筋，注写在括 号内
例（2Φ10）
上部通长筋 在角部
11G101_1梁板柱平法学习笔记
11G101_1梁板柱平法学习笔记11G101-1⼀、柱平法施⼯图——柱平⾯布置图注明：各结构层楼⾯标⾼.结构层⾼、相应层号.上部结构嵌固部位；1.列表注写⽅式1）柱编号：柱类型、代号、序号柱总⾼、分段截⾯尺⼨、配筋相同.仅分段截⾯与轴线关系不同时.可编为统⼀编号.需表明截⾯与轴线关系。
框架柱KZ框⽀柱KZZ芯柱XZ梁上柱LZ剪⼒墙上柱QZ框架芯柱就是在框架柱截⾯中三分之⼀左右的核⼼部位配置附加纵向钢筋及箍筋⽽形成的内部加强区域。
2）各段柱的起⽌标⾼：⾃柱根部以上.以变截⾯或配筋改变处为界.分段注写；根部标⾼位置：KZ、KZZ——基础顶⾯标⾼XZ——根据结构需要⽽定的起始位置标⾼LZ——梁顶⾯标⾼ QZ——墙顶⾯标⾼3）柱截⾯尺⼨与轴线关系类型截⾯尺⼨与轴线关系表⽰注矩形柱b×h b1、b2.h1、h2 b1、b2.h1、h2可为负值圆柱直径d b1、b2.h1、h2 d= b1+b2=h1+h2芯柱按构造确定定位随KZ.⽆需注写与标准图集构造相同时.设计⽆需注写4）柱纵筋全部纵筋——柱纵筋直径相同.各边根数相等时注写；其余纵筋——⾓筋、截⾯b边中部筋、h边中部筋；注：对称配筋矩形柱.可仅注写⼀侧中部筋。
5）柱箍筋①箍筋类型1（m×n）；m、n分别为b、n边肢数；②钢筋级别、直径、间距；例：φ10@100/250（φ12@100）——柱箍筋为HPB300级钢筋.直径10.加密区间距100.⾮加密区250；框架节点核芯区箍筋为HPB300级钢筋.直径12.间距为100。
注：圆柱采⽤螺旋箍筋表⽰为Lφ10@100/2506）需在表的上部或图中适当位置.画上⼯程设计的各箍筋类型图及箍筋复合的具体⽅式.并在其上标注于表中相对应的b、h和类型号。
注：抗震.箍筋肢数要保证柱纵筋“隔⼀拉⼀”2.截⾯注写⽅式在柱截⾯上标注：柱编号、截⾯尺⼨、⾓筋或全部纵筋、箍筋；芯柱截⾯标注：柱编号、起⽌标⾼、截⾯尺⼨、全部纵筋、箍筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有关 11G101-1图集框架梁、柱箍筋加密的新规定
(11G101-1新图集学习资料
一、框架梁箍筋加密区范围的规定:
1. 抗震等级为一级,箍筋加密区为
2.0h b , 且≥ 500mm 。
2. 抗震等级为二、三、四级,箍筋加密区为 1.5h b , 且≥ 500mm 。
3、框架梁加腋构造
注意当梁、柱中心线之间的偏心距大于该方向柱宽度的 1/4时, 一般设计会进行梁加腋。
注意箍筋加密区应从加腋的弯折点开始算起。
二、框架柱箍筋的加密区的规定:
1首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取 Hn/3;上部取Max{500,柱长边尺寸, Hn/6};梁节点范围内加密; 如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。
2 首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取 Max{500, 柱长边尺寸, Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接, 那么搭接范围内同时需要加密。
三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点?
1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋,钢筋工把它们称为“腰筋”。
所以,就其在梁上的位置来说,是相同的。
其构造上的规定,正如 03G101-1图集第 62-65页中所规定的,在梁的侧面进行“等间距”的布置,对于“构造钢筋”和“抗扭钢筋”来说是相同的。
2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”,并且关于“拉筋” 的规格和间距的规定,也是相同的。
即:当梁宽≤ 350时,拉筋直径为 6mm ;当梁宽>350时,拉筋直径为8mm 。
拉筋间距为非加密区箍筋间距的两倍。
当设有多排拉筋时, 上下两排拉筋竖向错开设置。
3、“构造钢筋”纯粹是按构造设置,即不必进行力学计算。
“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。
