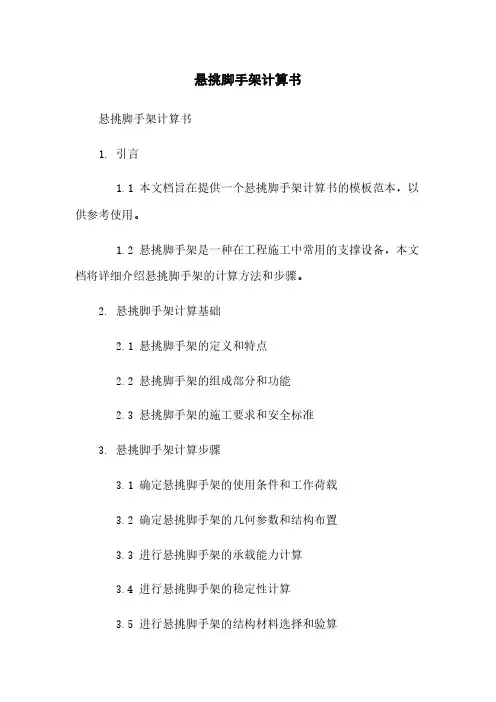

悬挑脚手架计算书
1. 引言
1.1 本文档旨在提供一个悬挑脚手架计算书的模板范本，以供参考使用。
1.2 悬挑脚手架是一种在工程施工中常用的支撑设备，本文档将详细介绍悬挑脚手架的计算方法和步骤。
2. 悬挑脚手架计算基础
2.1 悬挑脚手架的定义和特点
2.2 悬挑脚手架的组成部分和功能
2.3 悬挑脚手架的施工要求和安全标准
3. 悬挑脚手架计算步骤
3.1 确定悬挑脚手架的使用条件和工作荷载
3.2 确定悬挑脚手架的几何参数和结构布置
3.3 进行悬挑脚手架的承载能力计算
3.4 进行悬挑脚手架的稳定性计算
3.5 进行悬挑脚手架的结构材料选择和验算
4. 悬挑脚手架计算实例
4.1 实例一：悬挑脚手架的水平荷载计算
4.2 实例二：悬挑脚手架的竖直荷载计算
4.3 实例三：悬挑脚手架的承载能力计算
4.4 实例四：悬挑脚手架的稳定性计算
5. 悬挑脚手架计算结果和结论
5.1 悬挑脚手架的工作荷载和几何参数
5.2 悬挑脚手架的承载能力和稳定性
5.3 结论和建议
6. 附件
6.1 悬挑脚手架的平面布置图
6.2 悬挑脚手架的荷载分布图
6.3 悬挑脚手架的验算表格
7. 法律名词及注释
7.1 施工安全法：指国家制定的相关法律法规，主要涉及施工安全和劳动保护等方面的规定。
7.2 建筑工程施工规范：指国家发布的关于建筑工程施工中各项要求和规范的文件，用于指导和监督施工工作。
悬挑脚手架计算书
悬挑脚手架计算书:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
本工程中，脚手架排距为1050mm，内侧脚手架距离墙体300mm，支拉斜杆的支点距离墙体 = 1350mm，水平支撑梁的截面惯性矩I = 1130.00cm4，截面抵抗矩W = 141.00cm3，截面积A = 26.10cm2。
受脚手架集中荷载 P=1.2×7.94+1.4×4.73=8.07kN水平钢梁自重荷载q=1.2×26.10×0.0001×7.85×10=0.25kN/m悬挑脚手架示意图悬挑脚手架计算简图经过连续梁的计算得到悬挑脚手架支撑梁剪力图(kN)悬挑脚手架支撑梁弯矩图(kN.m)悬挑脚手架支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为R1=9.433kN,R2=7.827kN,R3=-0.386kN最大弯矩 Mmax=1.256kN.m抗弯计算强度f=M/1.05W+N/A=1.256×106/(1.05×141000.0)+3.265×1000/2610.0=9.733N/mm2水平支撑梁的抗弯计算强度小于205.0N/mm2,满足要求!4.2.8悬挑梁的整体稳定性计算:水平钢梁采用16号工字钢,计算公式如下其中 b ——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：b=2.00由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.918经过计算得到强度=1.26×106/(0.918×141000.00)=9.71N/mm2；水平钢梁的稳定性计算 < [f],满足要求!4.2.9拉杆的受力计算:水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算其中RUicos i为钢绳的拉力对水平杆产生的轴压力。
型钢悬挑脚手架计算书(18#,1.5X1.8m)
悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算参数:双排脚手架，搭设高度32.2米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.85米，内排架距离结构0.25米，立杆的步距1.80米。
采用的钢管类型为48×2.8，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为3.0kN/m2，同时考虑1层施工。
脚手板采用木板，荷载为0.35kN/m2，按照铺设2层计算。
栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.45kN/m2，高度变化系数1.6700，体型系数1.1280。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度3.30米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.036+1.2×0.262+1.4×2.250=3.508kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.508×0.8502/8=0.317kN.m小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.036+0.262+2.250=2.548kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.548×850.04/(384×2.06×105×101950.0)=0.825mm小横杆的最大挠度小于850.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
悬挑支撑结构工程施工方案计算书
悬挑支撑结构工程施工方案计算书工程名称：模板支架验算施工单位：某建设集团编制人：张##日期：目录一、编制依据 (1)二、工程参数 (1)三、竖向荷载设计值计算 (2)四、竖向荷载限值 (2)一、编制依据1、工程施工图纸及现场概况2、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑施工临时支撑结构技术规范》JGJ300-20134、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《建筑施工模板安全技术规范》JGJ162-20086、《建筑结构可靠性设计统一标准》GB50068-20187、《建筑结构荷载规范》GB50009-20128、《混凝土结构工程施工规范》GB50666-20119、《混凝土结构设计规范》GB50010-2010（2015年版）10、《钢结构设计标准》GB50017-201711、《冷弯薄壁型钢结构技术规范》GB50018-200212、《木结构设计规范》GB50005-201713、《混凝土模板用胶合板》GB/T17656-201814、《危险性较大的分部分项工程安全管理规定》住建部令第37号15、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号二、工程参数三、竖向荷载设计值计算楼板厚度：0.1mp t=1.3×(0.1×25.1+0.3+0.51)+1.5×2.5=8.07kN/㎡四、竖向荷载限值悬挑支撑结构的悬挑长度B t=2.4m，立杆纵距l a=1.2m，立杆横距l b=1.2m。
根据《建筑施工临时支撑结构技术规范JGJ300-2013》附录表C-1规定，取悬挑支撑结构的竖向荷载限值p t,max=14kN/m2。
此表适用于钢管壁厚为3.5mm，本工程钢管壁厚按3mm计算，竖向荷载限值调整为12.14kN/㎡p t= 8.07kN/m2 <p t,max= 12.14kN/m2，满足要求!。
悬挑脚手架计算书_secret
目录第一章建筑施工悬挑式钢管脚手架结构计算1、基本设计规定2、荷载3、设计计算3.1、脚手架架体计算3.2、悬挑梁计算第二章建筑施工悬挑式钢管脚手架结构计算实例1、工程概况2、脚手架搭设方案2.1、脚手架搭设概况2.2、脚手架平面布置图、立面图、剖面图2.3、脚手架搭设的构造要求2.4、脚手架搭设的安全措施2.5、槽钢梁式悬挑脚手架计算书2.5.1、计算参数2.5.2、杆件抗弯强度及挠度计算2.5.3、扣件抗滑力计算2.5.4、脚手架荷载标准值计算2.5.5、立杆的稳定性计算2.5.6、连墙件的计算2.5.7、槽钢外伸梁计算（1）、绘制计算简图及剖面图（2）、外伸钢梁弯曲强度计算（3）、外伸钢梁整体稳定性计算（4）、外伸钢梁刚度计算（5）、支座A处锚环校核（6）、斜拉钢丝绳计算第一章建筑施工悬挑式钢管脚手架架体结构计算一、基本设计规定：1、脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。
2、计算构件的强度，稳定性与连接强度时，应采用荷载效应基本组合的设计值，永久荷载分项系数取1.2，可变荷载分项系数应取1.4。
3、脚手架的受弯构件，尚应根据正常使用极限状态的要求验算变形。
验算构件变形时，应采用荷载短期效应组合的设计值。
4、当纵向或横向水平杆的轴线对立杆轴线的偏心距不大于55mm时，立杆稳定性计算中不考虑此偏心距的影响。
5、有关极限状态的概况：○1承载能力极限状态——结构或结构构件达到其最大承载能力或出现不适于继续承载的变形的某一特定的状态。
如a刚体失去平衡，b结构构件或连接节点构造的承载因超过材料的强度而破坏或出现过度的塑性变形，c结构或构件失稳。
在脚手架设计时主要考虑承载能力的极限状态，脚手架整体或局部丧失稳定破坏是脚手架破坏的主要危险所在，应是最主要的设计计算项目。
○2正常使用极限状态——结构或构件达到正常使用或耐久性能的某项规定的特定状态。
二、荷载2.1、荷载分类2.1.1、作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。
悬挑支撑结构计算书_1.5t
悬挑支撑结构计算书计算依据：1、《建筑施工临时支撑结构技术规范》JGJ300-20132、《建筑结构荷载规范》GB 50009-20123、《钢结构设计规范》GB 50017-2003一、支撑结构设计支撑结构侧立面图三、悬挑部分竖向荷载验算悬挑部分竖向荷载设计值Pt=max[1.2(G+G 1)+1.4×Q 1k ,1.35(G+G 1)+1.4×0.9×Q 1k ]=max[1.2×(0.336+2.8)+1.4×0.098,1.35×(0.336+2.8)+1.4×0.9×0.098]=4.357kN/m 2 Pt≤p t,max =22kN/m 2 符合要求！四、落地部分立柱稳定性验算钢管截面类型(mm) Ф48×3 钢管计算截面类型(mm) Ф48×3 钢材等级Q235 立柱截面面积A(mm 2) 424 立柱截面回转半径i(mm) 15.9 立柱截面抵抗矩W(cm 3) 4.49 抗压强度设计值[f](N/mm 2) 205 支架自重标准值q(kN/m) 0.15 立柱弹性模量(N/mm 2) 206000 立柱截面惯性矩(cm 4) 10.78 竖向斜杆设置 无 剪刀撑设置 有 扫地杆高度h1(mm)200悬臂长度h2（mm ）200根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条，构件的允许长细比计算时构件的长度取节点间钢管的长度l0=h=700mmλ=l0/i=700/15.9=44.025≤[λ]=180满足要求！2、立柱稳定性验算立柱计算长度：l0=βHβaμh=1.11×1.028×2.034×700=1624mmμ ----立柱计算长度系数，按规范附录B表B-3取值K----有剪刀撑框架式支撑结构的刚度比，K=EI/(hk)+l y/(6h)=206000×10.78×104/(700×35×106)+700/(6×700)=1.073βa----扫地杆高度与悬臂长度修正系数，按规范附录B表B-5取值α----扫地杆高度h1与步距h之比与悬臂长度h2与步距h之比的较大值，α=max(h1/h,h2/h)= max(200/700,200/700)=0.286αx----单元框架x向跨距与步距h之比，αx= l x/h=1000/700=1.429βH----高度修正系数λ=l0/i=1624/15.9=102.138，查表得，φ＝0.573由悬挑部分引起的附加轴力N t=ηt p t l a B t=0.45×4.357×1×0.7=1.372kN不考虑风荷载靠近悬挑端最不利架体自重标准值G2=q×H=0.15×5.2=0.78kNN=max[1.2(N t+G1×l a×l b+G2)+1.4×Q1k,1.35(N t+G1×l a×l b+G2)+1.4×0.9×Q1k]=max[1.2×(1.372+2.8×1×0.7+0.78)+1.4×0.098,1.35×(1.372+2.8×1×0.7+0.78)+1.4×0.9×0.098]=5.675kNf＝N/(φA)＝5675.328/(0.573×424)=23.36N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载M w=γQωk l a h2/10=1.4×0.2×1×0.72/10=0.014kN·mN wK=n waωk l a H2/(2B)=3×0.2×1×5.22/(2×3)=2.704kNn wa----单元框架的纵向跨数；n wa= n1=3N w=N=5.675kNf＝(N w+N wK)/(φA)+M w/(W(1-1.1φ(N w+N wK)/N E′))=(5675.328+2704)/(0.573×424)+0.014×106/(4.49×103×(1-1.1×0.573×(5675.328+2704)/82549.524))=37.754N/mm2≤[f]＝205N/mm2满足要求！N E′----立柱的欧拉临界力(N)，N E′=π2EA/λ2=3.142×206000×424/102.1382=82549.524N五、支撑结构抗倾覆验算根据《建筑施工临时支撑结构技术规范》JGJ300-2013中第4.5.1条条文说明，由风荷载产生的倾覆力矩：M ov1=γ0γQψcωk LH2/2=1×1.4×0.9×0.2×21×5.22/2=71.548kN·m由悬挑部分产生的倾覆力矩：M ov2=γ0(γG(G+G1)+γQψc Q1k)LB t2/2=1×(1.35×(0.336+2.8)+1.4×0.9×0.098)×21×0.72/2=22.417kN•m 由支撑架构自重产生的抗倾覆力矩：M r=γG g k LHB/2=0.9×0.643×21×5.2×3/2=94.77kN·m式中：g k--支撑结构自重标准值与受风面积的比值，g k=G k/LH=qHBL/(l a l b)/LH=0.15×5.2×3×21/(1×0.7)/(21×5.2)=0.643kN/m2M r=94.77kN·m≥(M ov1+M ov2)=(71.548+22.417)=93.965kN·m满足要求！六、立柱地基基础验算ak200kPa满足要求！。
悬挑支撑结构计算书
悬挑支撑结构计算书计算依据：1、《建筑施工临时支撑结构技术规范》JGJ300-20132、《建筑结构荷载规范》GB 50009-20123、《钢结构设计规范》GB 50017-2003一、支撑结构设计二、荷载设计设计简图如下：支撑结构侧立面图三、悬挑部分竖向荷载验算悬挑部分竖向荷载限值pt,max(kN/m2) 22n为悬挑部分的步数和跨数则取l a为计算单元，悬挑部分靠近平衡部分的最大自重线荷载标准值为：Q ={(l b+l a)∑n+(h2+l b2)0.5∑(n-1)+(B t2+H t2)0.5+[(l a2+l b2+h2)0.5+(l a2+l b2)0.5](L/l a)取整/2}×0.033={(1.6+1.6)∑1+(1.52+1.62)0.5∑(1-1)+(1.62+1.52)0.5+[(1.62+1.62+1.52)0.5+(1.62+1.62)0.5](13/1.6)取整/2}×0.033=0.843kN/m悬挑部分远离平衡部分的最小自重线荷载值为0根据弯矩等效，等效均布线荷载标准值q为:1/6QB t2=1/2qB t2q=Q/3=0.843/3=0.281kN/m等效悬挑部分架体自重标准值G=q/l a=0.281/1.6=0.176kN/m2悬挑部分竖向荷载设计值Pt=max[1.2(G+G1)+1.4×Q1k,1.35(G+G1)+1.4×0.9×Q1k]=max[1.2×(0.176+3)+1.4×2.5,1.35×(0.176+3)+1.4×0.9×2.5]=7.438kN/m2 Pt≤p t,max=22kN/m2符合要求！四、落地部分立杆稳定性验算1、长细比验算根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条，构件的允许长细比计算时构件的长度取节点间钢管的长度l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=180满足要求！2、立杆稳定性验算立杆计算长度：l0=βHβaμh=1.11×1×1.58×1500=2631mmμ ----立杆计算长度系数，按规范附录B表B-3取值K----有剪刀撑框架式支撑结构的刚度比，K=EI/(hk)+l y/(6h)=206000×10.78×104/(1500×35×106)+1600/(6×1500)=0.601βa----扫地杆高度与悬臂长度修正系数，按规范附录B表B-5取值α----扫地杆高度h1与步距h之比与悬臂长度h2与步距h之比的较大值，α=max(h1/h,h2/ h)= max(200/1500,200/1500)=0.133αx----单元框架x向跨距与步距h之比，αx= l x/h=1600/1500=1.067βH----高度修正系数λ=l0/i=2631/15.9=165.472，查表得，φ＝0.259由悬挑部分引起的附加轴力N t=ηt p t l a B t=0.45×7.438×1.6×1.6=8.568kN不考虑风荷载靠近悬挑端最不利架体自重标准值G2=q×H=0.15×9=1.35kNN=max[1.2(N t+G1×l a×l b+G2)+1.4×Q1k,1.35(N t+G1×l a×l b+G2)+1.4×0.9×Q1k]=max[1.2×(8.568+3×1.6×1.6+1.35)+1.4×2.5,1.35×(8.568+3×1.6×1.6+1.35)+1.4×0.9×2.5 ]=26.907kNf＝ N/(φA)＝26907.456/(0.259×424)=245.023N/mm2>[f]＝205N/mm2不满足要求，调整立杆纵横向间距、步距！考虑风荷载M w=γQωk l a h2/10=1.4×0.32×1.6×1.52/10=0.161kN·mN wK=n waωk l a H2/(2B)=3×0.32×1.6×92/(2×18)=3.456kNn wa----单元框架的纵向跨数；n wa= n1=3N w=N=26.907kNf＝(N w+φcγQ N wK)/(φA)+M w/(W(1-1.1φ(N w+φcγQ N wK)/N E′))=(26907.456+0.9×1.4×3456)/(0.259×424)+0.161×106 /(4.49×103×(1-1.1×0.259×(26907.456+0.9×1.4×3456)/31451.758))=334.786N/mm2>[f]＝205N/mm2不满足要求，调整立杆纵横向间距、步距！N E′----立杆的欧拉临界力(N)，N E′=π2EA/λ2=3.142×206000×424/165.4722=31451.758N 五、支撑结构抗倾覆验算根据《建筑施工临时支撑结构技术规范》JGJ300-2013中第4.5.1条条文说明，由风荷载产生的倾覆力矩：M ov1=γ0γQψcωk LH2/2=1×1.4×0.9×0.32×13×92/2=212.285kN·m由悬挑部分产生的倾覆力矩：M ov2=γ0(γG(G+G1)+γQψc Q1k)LB t2/2=1×(1.35×(0.176+3)+1.4×0.9×2.5)×13×1.62/2=123.762kN•m 由支撑架构自重产生的抗倾覆力矩：M r=γG g k LHB/2=0.9×1.055×13×9×18/2=999.527kN·m式中：g k--支撑结构自重标准值与受风面积的比值，g k=G k/LH=qHBL/(l a l b)/LH=0.15×9×18×13/(1.6×1.6)/(13×9)=1.055kN/m2M r=999.527kN·m≥(M ov1+M ov2)=(212.285+123.762)=336.046kN·m满足要求！六、立杆支承面承载力验算F1=N=26.907kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=1.001N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=1000mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×1.001+0.25×0)×1×1000×100/1000=70.07kN≥F1=2 6.907kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=10.01N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=2000 0mm2F=1.35βcβl f c A ln=1.35×1×2.449×10.01×20000/1000=662.024kN≥F1=26.907kN满足要求！。
悬挑脚手架计算书(吊绳)
悬挑脚手架计算书一、基本参数：立杆纵距la = 1.5 m立杆横距lb = 0.9 m脚手架形式双排架脚手架的步距h = 1.5 m脚手架搭设高度H = 18 m小横杆间距 a = 0.38 m连墙件布置形式二步三跨悬挑梁采用16号热轧工字钢槽口侧向放置每根立杆下都有悬挑梁悬挑长度l=1.2 m梁上支点距集中力作用点距离c=0 m支杆(吊绳)墙上支点距挑梁的垂直距离L2=3 m悬挑梁固支点支座类型固接墙固支点连接方式焊接悬挑梁与建筑物连接的焊缝长度lw=200 mm采用两根掉绳支撑二、小横杆的计算1、小横杆荷载计算脚手板的荷载标准值q1=0.35×0.38=0.13 kN/m活荷载标准值q2=2×0.38=0.76（kN/m）2、强度计算(1)、最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下：其中：l 小横杆计算跨度l=0.9 mq1 脚手板的荷载标准值q1 = 0.13 kN/mq2 活荷载标准值q2 = 0.76 kN/m经计算得到：M=(1.2×0.13+1.4×0.76)×0.9^2÷8=0.12 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 5.08 cm3M 最大弯矩M = 0.12 kN.m经计算得到:σ=0.12×1000000÷(5.08×1000)＝23.62 N/mm2小横杆强度计算值小于或等于钢管抗弯强度设计值205N/mm2，故满足要求3、挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度,计算公式如下：其中: l 小横杆计算跨度l = 0.9 mI 截面惯性矩I = 12.19 cm4E 弹性摸量E = 206000 N/mm2q1 脚手板的荷载标准值q1 = 0.13 kN/mq2 活荷载标准值q2 = 0.76 kN/m经计算得到：最大挠度V=5×(0.13+0.76)×(0.9×1000)^4÷(384×206000×12.19×10000)=0.3 mm最大挠度计算值小于等于l/150=6mm,并且小于10mm,故满足要求三、大横杆的计算:1、荷载值计算小横杆的自重标准值:P1=0.03763×0.9=0.03 kN脚手板的荷载标准值:P2=0.35×0.9×0.38=0.12 kN脚手板的荷载标准值:P=0.03+0.12=0.15 kN活荷载标准值:Q=2×0.9×0.38=0.68 kN2、强度计算(1)、最大弯矩计算公式如下:其中: l 立杆的纵距l = 1.5mP 静荷载标准值P = 0.15 kNQ 活荷载标准值Q = 0.68 kN经计算得到最大弯矩M=0.417×(1.2×0.15+1.4×0.68)×1.5=0.7 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 5.08 cm3M 最大弯矩M = 0.7 kN.m经计算得到:σ=0.7×1000000÷(5.08×1000)＝137.8 N/mm2大横杆强度计算值小于或等于钢管抗弯强度设计值205 N/mm2，故满足要求3、挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和大横杆自重均布荷载引起的最大挠度：其中: l 立杆的纵距l = 1.5 mI 截面惯性矩I = 12.19 cm4E 弹性摸量E = 206000 N/mm2P 静荷载标准值P = 0.15 kNQ 活荷载标准值Q = 0.68 kN经计算最大挠度V=3.029×(0.15+0.68×(1.5×1000)^3÷(100×206000×12.19×10000)=3.38 mm最大挠度计算值小于等于l/150=10mm,并且小于10mm,故满足要求四、扣件的抗滑承载力计算:横杆的自重标准值P1 = 0.03763×(0.9 +1.5) =0.09kN脚手板的荷载标准值P2 = 0.35×1.5×0.9÷2 =0.24kN活荷载标准值Q = 2×1.5×0.9÷2 =1.35kN荷载的计算值R = 1.2×(0.09+0.24)+1.4×1.35 =2.29kN纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:其中: Rc扣件抗滑承载力设计值Rc=12kNR 纵向或横向水平杆传给立杆的竖向作用力设计值R=2.29kN扣件的抗滑承载力小于等于单扣件抗滑承载力设计值8kN,满足要求!五、脚手架计算：1、荷载计算:立杆承受的结构自重标准值NG1=0.14×18=2.52 kN脚手板的自重标准值NG2=0.35×2×1.5×(0.9+0.3)=0.63 kN栏杆与挡脚板自重标准值NG3=0.14×1.5×2÷2=0.21 kN吊挂的安全设施荷载：NG4 = 0.1×1.5×18 = 2.7 kN静荷载标准值NG=2.52+0.63+0.21+2.7=6.06 kN活荷载标准值NQ=2×1×1.5×0.9÷2=1.35 kN风荷载标准值Wk=0.7×0.74×1.2×0.25=0.16 kN/m2不考虑风荷载时,立杆的轴向压力设计值N=1.2×6.06+1.4×1.35=9.16 kN考虑风荷载时,立杆的轴向压力设计值N=1.2×6.06+0.85×1.4×1.35=8.88 kN风荷载标准值产生的立杆段弯矩：Mwk=0.16×1.5×1.5^2÷10=0.05 kN.m风荷载设计值产生的立杆段弯矩：Mw=0.85×1.4×0.05=0.06 kN.m构配件自重标准值产生的轴向力：NG2k=0.63+0.21+2.7=3.54 kN2、立杆的稳定性计算:(1)、立杆的长细比计算:其中l 立杆的计算长度l = 1.155×1.5×1.5=2.6 mI 立杆的回转半径I = 1.58 cm经过计算,立杆的长细比λ=2.6×100÷1.58=165(2)、立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式其中：A 立杆净截面面积；取A=4.89 cm2N 不考虑风荷载时,立杆的轴向压力设计值；取N=9.16 kNυ轴心受压立杆的稳定系数,由长细比λ的结果查表得到υ=0.259不考虑风荷载时立杆的稳定性σ=9.16×1000÷(0.259×(4.89×100))=72.32 N/mm2考虑风荷载时,立杆的稳定性计算公式其中：A 立杆净截面面积；取A=4.89 cm2W 立杆净截面模量(抵抗矩)；取W=5.08 cm3N 考虑风荷载时,立杆的轴向压力设计值；取N=8.88 kNMw 计算立杆段由风荷载设计值产生的弯矩；取Mw=0.06 kN.mυ轴心受压立杆的稳定系数,由长细比λ的结果查表得到υ=0.259考虑风荷载时立杆的稳定性σ=8.88×1000÷(0.259×(4.89×100))+(0.06×1000000)÷(5.08×1000)=81.92 N/mm2不考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求3、最大搭设高度的计算不组合风荷载最大搭设高度：组合风荷载最大搭设高度：其中：A 立杆净截面面积 A = 4.89 cm2W 钢管截面抵抗矩W = 5.08 cm3f 钢管立杆抗压强度设计值f= 205 N/mm2gk每米立杆承受的结构自重标准值gk=0.14 kN/mNQK 活荷载标准值NQK=1.35 kNMwk计算立杆段由风荷载标准值产生的弯矩Mwk=0.05 kN.mNG2K 构配件自重标准值产生的轴向力NG2K=3.54 kNυ轴心受压杆件稳定系数υ= 0.259经计算，不组合风荷载最大搭设高度Hs=((0.259×(4.89×100)×205÷1000)-(1.2×3.54+1.4×1.35)÷(1.2×0.14)=118.01 m组合风荷载最大搭设高度Hs=((0.259×(4.89×100)×205÷1000)-(1.2×3.54+0.85×1.4×(1.35+0.05×0.259×(4.89÷5.08÷100)))÷(1.2×0.14)=110.87 m最大搭设高度应该取上式中的较小值Hs=110.87m由于搭设高度Hs大于等于26m,所以按下式调整:经计算得到脚手架高度限值为[H]=99.8m调整后的高度不宜超过50m,故:脚手架最大高度应为50m六、连墙件的计算:(1)、风荷载产生的连墙件轴向力设计值按照下式计算：其中：wk风荷载基本风压值，wk=0.16 kN/m2Aw 每个连墙件的覆盖面积内脚手架外侧的迎风面积；Aw=13.5 m2 经计算得到：风荷载产生的连墙件轴向力设计值Nlw=1.4×0.16×13.5=3.02 kN(2)、连墙件的轴向力计算值应按照下式计算：其中No 连墙件约束脚手架平面外变形所产生的轴向力；取No=5 kN Nlw风荷载产生的连墙件轴向力设计值Nlw=3.02 kN经计算得到：连墙件轴向力计算值Nl=3.02+5=8.02 kN(3)、连墙件轴向力设计值其中：υ轴心受压立杆的稳定系数,由长细比λ查表得到υ=0.949A 立杆净截面面积A = 4.89 cm2[f] 钢管的强度设计值[f] = 205 N/mm2经过计算得到Nf=0.949×(4.89×100)×205÷1000=95.13 kN长细比λ计算:其中: l 计算长度l = 0.3 mI 钢管回转半径I = 1.58 cm经过计算,立杆的长细比λ=0.3×100÷1.58=19计算结果:连墙件轴向力计算值小于等于连墙件的轴向力设计值；满足要求连墙件轴向力计算值小于等于扣件抗滑承载力12 kN,满足要求七、联梁计算:无联梁八、悬挑梁受力计算:1、悬挑梁所受集中荷载计算其中P 脚手架立杆传递的集中荷载P=9.16 kN经过计算: F = 9.16 kN2、挑梁最大弯矩其中: F 悬挑梁受的集中荷载F=9.16 kNlb脚手架横距lb=0.9 mb 脚手架内排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.142 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1.2 m经过计算: M=9.16×0.9×0.3^2×(3-0.3÷1.2)÷(2×1.2^2)+0.142×1.2^2×9÷128=0.72 kN.m3、锚固点的最大支座力其中: F 悬挑梁受的集中荷载F=9.16 kNlb脚手架横距lb=0.9 mb 脚手架内排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.142 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1.2 m经过计算: Rp=9.16×0.3^2×(3-0.3÷1.2)÷(2×1.2^2)+0.142×1.2×3÷8=10.01 kN4、固支点的最大支座力其中: F 悬挑梁受的集中荷载F=9.16 kNlb脚手架横距lb=0.9 mb 脚手架内排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.142 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1.2 m经过计算: RO=9.16×0.9×(3-÷1.2^2)÷(2×1.2)+0.142×1.2×5÷8=8.48 kN5、支杆的轴向力计算其中: Rp支撑点的最大支座力Rp = 10.01 kNα支杆(拉绳)与悬挑梁夹角α= 68.2 度经过计算: T = 10.01÷sin(68.2) = 10.78 kN6、悬挑梁轴向力计算其中: Rp支撑点的最大支座力Rp = 10.01 kNα支杆(拉绳)与悬挑梁夹角α= 68.2 度经过计算: N = 10.01÷tg(68.2) = 4 kN九、悬挑梁挠度计算:悬挑梁有支撑或拉绳时,不用计算悬挑梁的挠度.十、悬挑梁强度计算1、悬挑梁型钢截面应力计算其中: A 截面面积 A = 26.131 cm2W 截面抵抗矩W = 141 cm3M 挑梁最大弯矩M = 0.72 kN.mN 悬挑梁所受轴向力N = 4 kN经过计算: σ= 1000000×0.72÷(1.05×1000×141)+1000×4÷(100×26.131) = 6.39 N/mm2型钢截面应力小于等于钢材强度设计值205 N/mm2,故满足要求十一、悬挑梁整体稳定性计算其中: W 截面抵抗矩W = 141 cm3M 挑梁最大弯矩M =0.72 kN.mυb 型钢整体稳定系数型υb = 0.93经过计算: σ= 0.72×1000000÷(141×0.93×1000) = 5.49 N/mm2悬挑梁整体稳定性小于等于钢材强度设计值205 N/mm2,故满足要求十二、悬挑梁与建筑物连接的焊缝计算1、焊缝的正应力其中: t 焊缝厚度t = 9.5 mmlw悬挑梁与建筑物连接的焊缝长度lw = 200 mmN 悬挑梁所受轴向力N = 4 kN经过计算: σ= 4×1000÷((200-2×9.5)×9.5) = 2.33 N/mm2焊缝的正应力小于等于焊缝抗压强度设计值205 N/mm2,故满足要求2、焊缝的剪应力其中: t 焊缝厚度t = 9.5 mmlw悬挑梁与建筑物连接的焊缝长度lw = 200 mmN 固支点的最大支座力N = 8.48 kN经过计算: τ= 8.48×1000÷((200-2×9.5)×9.5) = 4.93 N/mm2焊缝的剪应力小于等于焊缝抗剪强度设计值120 N/mm2,故满足要求3、焊缝的折算应力其中: σ焊缝的正应力σ= 2.33 N/mm2τ焊缝的剪应力τ= 4.93 N/mm2经过计算: f = sqrt(2.33^2+3×4.93^2) =8.85 N/mm2焊缝的折算应力小于等于焊缝折算应力设计值160×1.1=176 N/mm2,故满足要求十三、拉绳计算1、钢丝绳容许拉力计算其中: Fg钢丝绳破断拉力Fg = 144.5 kNα钢丝绳之间荷载不均匀系数α= 0.85K 钢丝绳使用安全系数K = 9经过计算: [Fg] = 144.5×0.85÷9 = 13.65 kN钢丝绳所受的最大拉力小于等于钢丝绳的容许拉力13.65 kN,满足要求2、圆形吊环计算其中: R0 吊环的中心圆半径R0 = 10 mmd 圆环截面圆的直径d = 18 mmP 作用于圆环上的荷截P =10.78 kN经过计算: σ0 = 3.24×10.78×1000×10÷18^3 = 59.89 N/mm2圆形吊环所受应力小于等于容许应力80 N/mm2,满足要求。
普通型钢悬挑脚手架(有斜撑)
普通型钢悬挑脚手架（有斜撑）计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 24 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为1.05米，立杆的步距为1.8 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 100 米；采用的钢管类型为Φ48×3.2；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.6 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处上海省上海，查荷载规范基本风压为0.550，风荷载高度变化系数μz为1.140，风荷载体型系数μs为0.550；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.050；栏杆挡脚板自重标准值(kN/m):0.090；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:8 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹夹板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用14a号槽钢，其中建筑物外悬挑段长度1.4米，建筑物内锚固段长度 1.6 米。
与楼板连接的螺栓直径(mm):18.00；楼板混凝土标号:C30；6.拉绳与支杆参数支撑数量为:1；支杆与与梁夹角为(度):55；最里面支点距离建筑物 1.2 m,支杆采用 10号槽钢。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
型钢悬挑脚手架(盘扣式)计算书
型钢悬挑脚手架(盘扣式)计算书计算依据1、《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-20212、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数风荷载标准值ωk(kN/m2)(连墙件、立杆稳定性) 基本风压ω0(kN/m2) 0.30.379，0.33 风荷载高度变化系数μz(连墙件、立杆稳定性)1.264，1.1风荷载体型系数μs 1搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算纵横向水平杆钢管类型Φ48×2.5纵横向水平杆钢管每米自重m2(kN/m) 0.028横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 92800 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 3860 脚手板类型定型钢脚手板单块脚手板宽度b(mm) 250 单块脚手板一侧爪钩数量j(只) 2 爪钩间距s(mm) 200 承载能力极限状态：q=b(1.3×G kjb+1.5×Q kzj)=0.25×(1.3×0.35+1.5×2)=0.864kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为：R=ql a/j=0.864×1.5/2=0.648kN横杆自重设计值：q1=1.3m2=1.3×0.028=0.036kN/m正常使用极限状态：q'=b(G kjb+Q kzj)=0.25×(0.35+2)=0.588kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为：R'=q'l a/j=0.588×1.5/2=0.441kN横杆自重标准值：q1'=m2=0.028kN/ml=l b=0.9m，计算简图如下1、抗弯验算弯矩图(kN·m)M max=0.489kN·mσ=γ0M max/W=1×0.489×106/3860=126.801N/mm2≤[f]/γR=205/1=205N/mm2 满足要求。
悬挑架子计算书
悬挑架子计算书部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改悬挑架子计算书1、材料自重：<1）杆件自重立杆：20m大横杆<包括扫地杆及防护栏杆）：1.5m×19根＝28.5m 小横杆：1.5m×9＋1m×6＝19.5m剪刀撑：2.4m×5＝12m总长为：80m38.4N/m×80m＝3072N<2）扣件自重15N×32个＝480N<3）脚手板自重400N/m2×1.5m2＝600N<4）安全网自重5N/m2×30 m2＝150N<5）工字钢自重168.9N/m×3.5m＝591.2N合计：3072＋480＋600＋150＋591.2＝4893.2N2、活荷载：按3000N/m2计算，3000 N/m2×1.5 m2＝4500N3、验算工字钢R2R2.3m1.2mR1＝4893.2×1.2＋4500×1.4＝12171.84NR2＝6350.5 NMmax＝12171.84×1.2＝14606.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。
4、根据工程实际情况，悬挑架遇建筑物阳台需加长工字钢尺寸，为保证结构安全，应保留阳台底部支撑系统。
R2R3.6mR1＝5112.7×1.2＋4500×1.4＝12435.2NR2＝4145.1NMmax＝12435.2×1.2＝14922.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。
5、验算元钢：R2取大值进行验算为6350.5N6350.5/2×0.85＝3735.6Nφ20元钢抗拉强度为215 N/mm2215×3.14×102＝67510N＞3735.6N所以满足要求。
悬挑构件承载力计算
悬挑构件承载力计算书针对15、16、17号楼挑廊部分存在落地式外脚手架直接支撑在悬挑构件上的情况，特编制本计算书，验算悬挑构件的承载力是否满足需要。
16号楼挑廊长度75.1米，为最不利情况，以此数据为计算依据。
悬挑梁最大悬挑长度3.9米，挑廊长度75.1米，根据外架布置间距需设置51排立杆，外架搭设高度（0.45+34.85+1.5=36.8M ）。
小计立杆102根，长度36.8米，大横杆42根，拦腰杆21根，长度75.1米，小横杆51*21=1071根，长度1.2米，合计9770.1米。
按3.0mm 壁厚计算钢管重量，每米钢管重量3.48KG 。
总计总量33999.948KG,约为34T ，换算为作用力为340KN 。
悬挑部分共计23根悬挑梁，则每根悬挑梁近似荷载为340/23=14.78KN 。
悬挑梁截面尺寸400×700，上部9根HRB500 25，下部4根HRB500 25。
1、悬挑梁负弯矩计算外架搭设离墙间距350mm ，外架宽度800mm 。
悬挑梁受力点悬挑长度（350+800|2=750） ，端部集中荷载14.78KN ，则负弯矩为： W=FL=14.78×0.75=11.09KN ·M2、正截面承载力计算梁截面受压区高度：X=h 0-b f m h cm /220- =640-400/13.16/10704000026402⨯-=26.47mmX 0h b ξ≤=0.544×640=348.16梁负弯钢筋截面积：ycm S f xb f A ==16.13×24×400/610=253.85mm ²A〉25×25×3.14|9=218.06 mm²S则悬挑部分满足外架荷载要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挑支撑结构计算书计算依据：
1、《建筑施工临时支撑结构技术规范》JGJ300-2013
2、《建筑结构荷载规范》GB 50009-2012
3、《钢结构设计规范》GB 50017-2003
一、支撑结构设计
支撑结构侧立面图
三、悬挑部分竖向荷载验算
悬挑部分竖向荷载设计值
Pt=max[1.2(G+G 1)+1.4×Q 1k ,1.35(G+G 1)+1.4×0.9×Q 1k ]
=max[1.2×(0.336+2.8)+1.4×0.098,1.35×(0.336+2.8)+1.4×0.9×0.098]=4.357kN/m 2 Pt≤p t,max =22kN/m 2 符合要求！
四、落地部分立柱稳定性验算
钢管截面类型(mm) Ф48×3 钢管计算截面类型(mm) Ф48×3 钢材等级
Q235 立柱截面面积A(mm 2
) 424 立柱截面回转半径i(mm) 15.9 立柱截面抵抗矩W(cm 3) 4.49 抗压强度设计值[f](N/mm 2
) 205 支架自重标准值q(kN/m) 0.15 立柱弹性模量(N/mm 2
) 206000 立柱截面惯性矩(cm 4) 10.78 竖向斜杆设置 无 剪刀撑设置 有 扫地杆高度h1(mm)
200
悬臂长度h2（mm ）
200
根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条，构件的允许长细比计算时构件的长度取节点间钢管的长度
l0=h=700mm
λ=l0/i=700/15.9=44.025≤[λ]=180
满足要求！
2、立柱稳定性验算
立柱计算长度：l0=βHβaμh=1.11×1.028×2.034×700=1624mm
μ ----立柱计算长度系数，按规范附录B表B-3取值
K----有剪刀撑框架式支撑结构的刚度比，K=EI/(hk)+
l y/(6h)=206000×10.78×104/(700×35×106)+700/(6×700)=1.073
βa----扫地杆高度与悬臂长度修正系数，按规范附录B表B-5取值
α----扫地杆高度h1与步距h之比与悬臂长度h2与步距h之比的较大值，
α=max(h1/h,h2/h)= max(200/700,200/700)=0.286
αx----单元框架x向跨距与步距h之比，αx= l x/h=1000/700=1.429
βH----高度修正系数
λ=l0/i=1624/15.9=102.138，查表得，φ＝0.573
由悬挑部分引起的附加轴力N t=ηt p t l a B t=0.45×4.357×1×0.7=1.372kN
不考虑风荷载
靠近悬挑端最不利架体自重标准值G2=q×H=0.15×5.2=0.78kN
N=max[1.2(N t+G1×l a×l b+G2)+1.4×Q1k,1.35(N t+G1×l a×l b+G2)+1.4×0.9×Q1k]
=max[1.2×(1.372+2.8×1×0.7+0.78)+1.4×0.098,1.35×(1.372+2.8×1×0.7+0.78)+1.4×0.9×0.098]=5.675kN
f＝N/(φA)＝5675.328/(0.573×424)=23.36N/mm2≤[f]＝205N/mm2
满足要求！
考虑风荷载
M w=γQωk l a h2/10=1.4×0.2×1×0.72/10=0.014kN·m
N wK=n waωk l a H2/(2B)=3×0.2×1×5.22/(2×3)=2.704kN
n wa----单元框架的纵向跨数；n wa= n1=3
N w=N=5.675kN
f＝(N w+N wK)/(φA)+
M w/(W(1-1.1φ(N w+N wK)/N E′))=(5675.328+2704)/(0.573×424)+0.014×106/(4.49×103×(1-1.1×0.573×(5675.328+2704)/82549.524))=37.754N/mm2≤[f]＝205N/mm2
满足要求！
N E′----立柱的欧拉临界力(N)，
N E′=π2EA/λ2=3.142×206000×424/102.1382=82549.524N
五、支撑结构抗倾覆验算
根据《建筑施工临时支撑结构技术规范》JGJ300-2013中第4.5.1条条文说明，由风荷载产生的倾覆力矩：
M ov1=γ0γQψcωk LH2/2=1×1.4×0.9×0.2×21×5.22/2=71.548kN·m
由悬挑部分产生的倾覆力矩：
M ov2=γ0(γG(G+G1)
+γQψc Q1k)LB t2/2=1×(1.35×(0.336+2.8)+1.4×0.9×0.098)×21×0.72/2=22.417kN•m 由支撑架构自重产生的抗倾覆力矩：
M r=γG g k LHB/2=0.9×0.643×21×5.2×3/2=94.77kN·m
式中：g k--支撑结构自重标准值与受风面积的比值，
g k=G k/LH=qHBL/(l a l b)/LH=0.15×5.2×3×21/(1×0.7)/(21×5.2)=0.643kN/m2
M r=94.77kN·m≥(M ov1+M ov2)=(71.548+22.417)=93.965kN·m
满足要求！
六、立柱地基基础验算
ak
200kPa
满足要求！。
