电池电量检测方法及原理 pdf
电池的容量测定实验
电池的容量测定实验电池容量是衡量电池能量储存能力的重要指标，正确测定电池容量对于我们了解电池性能具有重要意义。
本文将介绍一种常用的电池容量测定实验方法。
实验目的：了解电池的容量，掌握电池性能评估的方法。
实验原理：电池的容量指的是在特定条件下，电池释放或存储的能量量。
通常以毫安时（mAh）作为单位。
常用的测量电池容量的方法是通过放电测试。
实验仪器和材料：- 电池（待测）- 万用表- 变阻器- 连接线实验步骤：1. 将电池的电压使用万用表进行测量，记录下初始电压。
2. 通过连接线将电池和变阻器连接，将变阻器的阻值调整至适当的数值。
3. 将电池连接到变阻器的输入端，同时将万用表连接到变阻器的输出端，以测量电池的电流。
4. 记录下电池的放电时间，通常建议至少进行1小时的放电时间。
5. 在放电过程中，每隔一段时间检查并记录电池的电压，直至电池放电完毕。
6. 根据实验中记录的电流和时间数据，计算电池的容量。
实验注意事项：1. 在进行电池放电实验时，要特别注意安全，避免触电或短路等事故发生。
2. 实验时应使用适当的测试仪器和设备，确保测量的准确性。
3. 在实验中应尽量避免电池过度放电，以免损坏电池。
实验结果分析：通过实验测定得到的电池容量可以用于评估电池的性能。
一般情况下，电池的容量越大，代表其能够提供的电能越多，使用时间越长。
结论：本实验通过放电测试的方法，测定了电池的容量。
通过实验结果可以评估电池的性能，为后续的应用提供参考。
参考文献：[1] 张三，李四. 电池容量测定的实验方法[J]. 物理实验, 20XX(XX): XX-XX.以上便是关于电池容量测定实验的一种常用方法，在实际操作中应注意安全，并确保测量的准确性。
希望本实验对于理解电池性能评估有所帮助。
电池容量测量原理
电池容量测量原理
电池容量测量的原理是通过测量电池在放电过程中所释放的电荷量来确定电池的容量大小。
电池的容量定义为在特定条件下电池能够释放的电荷量，一般以安时（Ah）为单位。
电池容量的测量可以通过测量电流和时间的乘积来计算。
具体原理可以分为两种方法：
1. 恒流放电法：将电池与一个已知电阻相连，在电路中建立一个恒定的电流。
通过测量电流和放电时间，可以计算出电池所释放的电荷量，从而确定电池的容量。
该方法适用于矩阵电池和锂电池等。
2. 恒功率放电法：将电池与一个已知负载相连，在电路中建立一个恒定的功率。
通过测量功率和放电时间，可以计算出电池所释放的电荷量，从而确定电池的容量。
该方法适用于锂离子电池、聚合物锂离子电池等。
需要注意的是，电池容量的测量还受到电池的放电率、环境温度等因素的影响，因此在实际测量中需要做一定的修正。
电池容量测试原理
电池容量测试原理电池容量是指电池可以提供的能量或者储存的电荷量。
在现代科技和电子产品的快速发展背景下，准确测试电池容量的重要性日益凸显。
本文将介绍电池容量测试的原理和一些常见的测试方法。
一、电池容量的定义电池容量通常用安时（Ah）来表示，即电流在1小时时间内电池可以提供的电荷量。
例如，一块标称容量为1000mAh的电池，在理论上可以提供1000毫安的电流，连续工作1小时。
二、电池容量测试原理电池容量测试的原理可以分为两种方法：恒流法和恒压法。
1. 恒流法恒流法是将恒定大小的电流通过电池，测量电池在工作时间内的放电量来计算容量。
这种方法最常见，也是最简单的测试方法之一。
2. 恒压法恒压法是将恒定大小的电压施加在电池上，测量电池的放电时间来计算容量。
这种方法适用于一些特殊类型的电池，如锂电池等。
三、电池容量测试方法电池容量测试方法有多种，下面将介绍一些常见的方法。
1. 放电测试法放电测试法是使用设备或器械通过测量电池放电时间或放电电量来计算容量。
一般来说，测试设备会提供一个固定的电流或电压来进行测试，并记录电池放电至完全耗尽时的时间或电量。
2. 循环充放电测试法循环充放电测试法是将电池进行反复的充放电，以保证测试结果的准确性和可靠性。
这种方法常用于电池寿命测试和性能评估。
3. 充电时间测试法充电时间测试法是通过测量电池从放电到充满所需的时间来计算容量。
测试时，电池从完全放电状态开始进行充电，记录充电时间并推算容量。
4. 开路电压测试法开路电压测试法是通过测量电池在不工作状态下的电压来推算容量。
这种方法可以在不进行放电测试的情况下快速计算电池容量，但精确性相对较低。
四、电池容量测试的应用电池容量测试在各个领域都有广泛的应用。
以下是一些常见的应用场景：1. 电池制造商电池制造商在生产过程中需要进行电池容量测试来确保产品的质量和性能。
这些测试可以帮助制造商筛选出不合格的产品，并进行后续的质量控制。
2. 电子设备制造商电子设备制造商需要对其产品中的电池进行容量测试。
锂电池电量检测方法

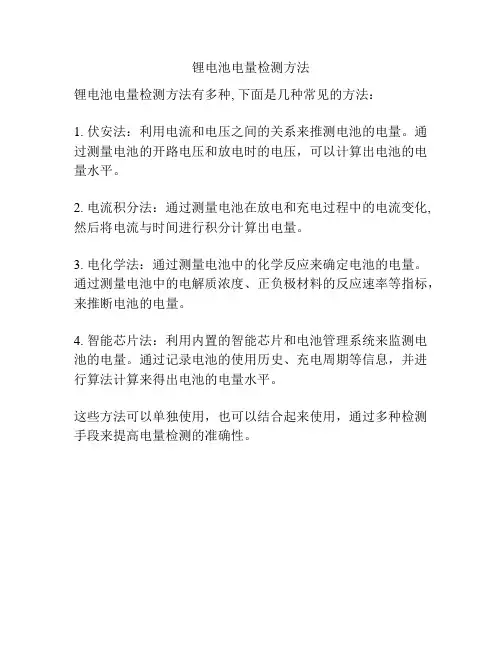

锂电池电量检测方法
锂电池电量检测方法有多种, 下面是几种常见的方法：
1. 伏安法：利用电流和电压之间的关系来推测电池的电量。
通过测量电池的开路电压和放电时的电压，可以计算出电池的电量水平。
2. 电流积分法：通过测量电池在放电和充电过程中的电流变化, 然后将电流与时间进行积分计算出电量。
3. 电化学法：通过测量电池中的化学反应来确定电池的电量。
通过测量电池中的电解质浓度、正负极材料的反应速率等指标，来推断电池的电量。
4. 智能芯片法：利用内置的智能芯片和电池管理系统来监测电池的电量。
通过记录电池的使用历史、充电周期等信息，并进行算法计算来得出电池的电量水平。
这些方法可以单独使用，也可以结合起来使用，通过多种检测手段来提高电量检测的准确性。
电池电量的检测原理
电池电量的检测原理电池是我们日常生活中经常使用的能源供应装置，而电池电量的检测则是为了准确掌握电池的使用情况和剩余电量，从而更好地管理和利用电池资源。
本文将介绍电池电量检测的原理和常用方法。
一、电池电量检测原理概述电池电量检测的基本原理是通过测量电池的电压或电流来判断其电量状态。
电池电量的检测可以通过物理测量、电化学测量和电子测量等多种方式实现。
下面将对其中几种常用的电池电量检测方法进行介绍。
二、电压法检测电池电量电压法是电池电量检测中最常用的方法之一。
它基于电池的工作原理，通过测量电池的开路电压来评估电池电量。
一般来说，电池的电压与其电量呈正相关关系。
因此，通过测量电池的电压变化，可以推测电池的电量状态。
三、内阻法检测电池电量内阻法是另一种常用的电池电量检测方法。
它通过测量电池内部电阻的变化来推测电池的电量状态。
电池的内部电阻与电池的电量呈负相关关系，即电池电量越低，内部电阻越大。
通过测量电池在放电过程中的内阻变化，可以了解电池的电量情况。
四、电流积分法检测电池电量电流积分法是一种基于电池放电曲线和电流积分原理的电池电量检测方法。
通过记录电池在放电状态下的电流变化情况，并进行积分处理，可以得到电池的总放电量。
通过比较实际放电量和电池额定容量，可以推测电池的电量剩余情况。
五、温度法检测电池电量温度法是一种通过测量电池的温度变化来推测电池电量的方法。
电池在放电过程中，由于内部能量转化，温度会逐渐升高。
通过测量电池的温度变化情况，可以推断电池的电量状态。
六、其他电池电量检测方法除了上述几种常用的电池电量检测方法外，还有一些其他的方法，如电容法、电化学法、容积法等。
这些方法均有其独特的原理和应用场景，可以根据具体需求来选择合适的电量检测方法。
综上所述，电池电量的检测原理主要包括电压法、内阻法、电流积分法、温度法等多种方法。
各种方法在不同场景下有各自的优缺点，需要根据具体情况来选择合适的电量检测方式。
通过电池电量的准确检测和评估，我们可以更好地管理和利用电池资源，提高电池的使用效率和寿命。
电池电量检测方法及原理.pdf
FUEL GAUGE 电池电量检测方法及原理锂电池具有高存储能量、寿命长、重量轻和无记忆效应等优点，已经在现行便携式设备中得到了广泛的使用，尤其是在手机、多媒体播放器、GPS终端等消费类电子设备中。
这些设备不但单纯地只是支持单一的通讯功能，还支持流媒体播放和高速的无线发送和接收等等功能。
随着越来越多功能的加入且要获得更长单次充电的使用时间，便携式设备中锂电池的容量也不断地增大，以智能手机为例，主流的电池容量已经800mAH增长到现在1500mAH，并且还有继续增长的趋势。
随着大容量电池的使用，如果设备能够精确的了解电池的电量，不仅能够很好地保护了电池，防止其过放电，同时也能够让用户精确地知道剩余电量来估算所能使用的时间，及时地保存重要数据。
因此，在PMP和GPS中，电量计不断加入到设备中，并且电量计也在智能手机中得到了应用，尤其是在一些Windows Mobile操作系统的智能手机中，如图1所示，电池电量的显示已由原来的柱状图变为了数字显示。
本文介绍和比较三种种不同电量计的实现方法，并且以意法半导体的STC3100电池监控IC为例，在其Demo实现了1%精度的电池精度计量。
（a）柱状图电量显示（b）数字精确电量显示图1 Windows Mobile 手机中电量计量1，电量计的实现方法和分类。
据统计，现行设备中有三种电量计，分别是：直接电池电压监控方法，也就是说，电池电量的估计是通过简单地监控电池的电压得来的，尽管该方法精度较低和缺乏对电池的有效保护，但其简单易行，所以在现行的设备中得到最广泛的应用。
然而锂电池本身特有的放电特性，如图2所示。
不难从中发现，电池的电量与其电压不是一个线性的关系，这种非线性导致电压直接检测方法的不准确性，电量测量精度超过20%。
电池电量只能用分段式显示，，如图1.a所示，无法用数字显示精确的电池电量。
手机用户经常发现，在手机显示还有两格电的时候，电池的电量下降得非常快，也就是因为这时候电池已经进入Phase3。
5号电池测电量的简易方法
5号电池测电量的简易方法 电池是我们日常生活中经常使用的电力储存设备，电量的准确测量对于合理使用和维护电池具有重要意义。
在我们的生活中，5号电池是一种常见的干电池，但很多人在测量其电量时面临困惑。
本文将介绍一种简易方法，帮助大家准确测量5号电池的电量。
一、电压测量法： 1. 准备一台万用表，调至直流电压档位，选择合适的量程。
注意，直流电压档位应该选择在5V以上，以便精确测量5号电池的电压。
2. 将电池的电极与万用表的测试笔连接，正极对正极，负极对负极。
3. 读取万用表上显示的电压数值。
这个数值就是5号电池的电压，通常在1.5V左右。
4. 根据电压数值，可以粗略估算出电池的电量。
一般而言，当电压超过1.3V时，电池电量较高；当电压低于1.3V时，电池电量较低。
二、综合测试法： 1. 准备一台小型手电筒或其他低功耗设备，保证该设备正常工作所需电压在1.5V 至2V之间。
2. 将5号电池安装到手电筒或其他设备中，确保电池与设备的接触良好。
3. 打开手电筒或启动其他设备，观察其明亮程度或工作效果。
4. 根据手电筒的明亮程度或其他设备的正常工作情况，可以初步判断电池的电量状态。
如果手电筒明亮度高、设备工作正常，则表示电池电量充足；反之，如果手电筒变暗或其他设备效果不佳，则表示电池电量较低。
三、记忆法： 长期使用电池的人可能会形成一种根据使用时间和效果判断电池电量的“记忆法”。
通过长期观察使用5号电池的设备在不同电量下的表现，人们可以较为准确地根据使用时间和效果来判断电池电量的高低。
这种方法需要个体根据自己的经验积累来判断，具有一定主观性，但在日常生活中仍然是一种简单有效的测电量方法。
5号电池是常用的干电池之一，准确测量它的电量对于合理使用和维护电池至关重要。
本文介绍了三种简易方法：电压测量法、综合测试法和记忆法。
通过这些方法，我们可以轻松地了解5号电池的电量状态，从而做出相应的处理，确保电池的正常使用和更换。
干电池剩余电量监测原理
干电池剩余电量监测原理
干电池剩余电量监测原理通常借助电池的内阻变化来判断剩余电量的多少。
当干电池放电时，内阻会随着电量的减少而增加，利用内阻的变化可以推测电池的剩余电量。
一种常用的监测方法是通过测量电池的工作电压和短路电流来推算剩余电量。
通常，在电池未连接负载时，可以测量到的电压较高，称为开路电压。
而当电池连接负载时，会生成一个相对较小的电流，称为短路电流。
通过测量这两个参数，就可以推测电池的内阻和剩余电量。
具体原理如下：
1. 通过开路电压测量：测量电池在未连接负载时的电压（开路电压），可以得到电池的电压值，通常以伏特（V）为单位。
开路电压一般随电池的剩余电量的减少而降低，所以可以通过开路电压的变化来推测剩余电量。
2. 通过短路电流测量：测量电池在连接负载时的电流（短路电流），可以得到电池的电流值，通常以安培（A）为单位。
短
路电流一般随电池的剩余电量的减少而减小，所以可以通过短路电流的变化来推测剩余电量。
3. 通过内阻变化推测剩余电量：电池的内阻会随着电量的减少而增加。
测量电池在工作状态下的电压和电流，并计算出电池的内阻。
通过内阻的变化，可以推测电池的剩余电量。
需要注意的是，这种监测方法只是一种估算方法，并且不同型号的电池可能存在差异。
实际使用时，可以根据监测结果进行相应的校准和调整。
蓄电池电量检测原理
蓄电池电量检测原理
蓄电池电量检测原理是通过测量蓄电池的电压或电流来判断其剩余电量。
蓄电池的电量通常以容量来衡量，单位为安时（Ah），表示电池可以在一小时内提供的电流。
一种常见的电量检测方法是通过测量蓄电池的开路电压来估算其剩余电量。
开路电压是指蓄电池在没有外部负载的情况下的电压值。
蓄电池的开路电压与其剩余电量之间存在一定的关系，通常可以通过标定和经验公式来进行估算。
用户可以根据电压测量值来判断蓄电池的剩余电量是否充足。
另一种电量检测方法是通过测量蓄电池的放电电流来估算其剩余电量。
当蓄电池发生放电时，电流会从蓄电池流出。
根据蓄电池部分放电过程中的电压变化和放电电流的关系，可以推算出蓄电池的剩余电量。
这种方法需要实时测量蓄电池的电流，并结合电池的放电特性进行计算。
还有一些更复杂的方法可以结合开路电压和放电电流进行蓄电池电量的检测，以提高测量的准确性。
需要注意的是，蓄电池的电量会随着使用和老化而逐渐减少，其剩余电量与实际可用电量并不完全一致。
因此，在使用蓄电池时，需要综合考虑电量检测结果和实际使用情况，以确保电量充足并避免因电池电量不足而导致的意外情况。
电池电量计量原理
本文由ｚｅａｌｏｔｒａｌｆ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
充电电池简介 目前大量应用的充电电池包括铅酸蓄电池，镍镉／镍氢电池，锂离子／锂聚合物电池．这几种电池的特性如表 １ 所示． 铅酸蓄电池容量大，内阻低（一般 ４００Ａｈ 的 ２Ｖ 蓄电池内阻大约为 ０．５ｍ），可进行大电流放电，但是笨重且体积庞大，不便于携带，常用在汽车和工业场合．其电极材料 含铅，可对环境造成极大污染．铅酸蓄电池对充电控制的要求不高，可以进行浮充． 镍镉电池容量较大，内阻低，放电电压平稳，适合作为直流电源．与其他种类的电 池相比，镍镉电池耐过充电和过放电，操作简单方便，但是具有记忆效应，应尽量在 完全放电之后进行充电．电极材料含有剧毒重金属镉，随着环保要求的提高，其 市场份额越来越小． 镍氢电池是在镍镉电池的基础上发展而来的，采用金属化氢替代有毒的镉，在大部分场合可以替代镍镉电池．其容量约为镍镉电池的 １．５～２ 倍，且没有记忆效应．相对 于镍氢电池，它对充电控制的要求较高，目前大量使用在一些便携电子产品中． 锂离子电池是目前最常见的二次锂电池，拥有高能量密 度，与高容量镍镉／镍氢电池相比，其能量密度为前者的 １．５～２ 倍．其平均使用电压为 ３．６Ｖ，是镍镉电池，镍氢 电池的 ３ 倍．它的内阻较大，不能进行大电 流充放电，并且需要精确的充放电控制，以防止电池损坏并达到最佳使用性能．锂离子电池广泛使用在各种便携电子产品中， 包括手机，笔记本电脑，ｍｐ３ 等． 锂聚合物电池是一种新型的二次锂电池，具有更大的容量；内阻较低，允许 １０Ｃ 充放电电流．它和锂离子电池一样需要精确的充放电控制．目前，锂聚合物电池主要用 于一些需要大电流充放电的应用中，如动力／模型汽车等． 充电电池容量估算方法 在多数便携应用中，都需要随时了解电池剩余容量以估算电池使用时间． 图 １ 简化的电池电量计框图 最早应用的方法是通过监视电池开路电压来获得剩余容量．这是因为电池端电压和 剩余容量之间有一个确定的关系，测量电池端电压即可估算其剩余容量．这种方法的 局限是：１）对于不同厂商生产的电池，其开路电压与容量之间的关系各不相 同．２）只有通过测量电池空载时的开路电压才能获得相对准确的结果，但是大多数应用都需 要在运行中了解电池的剩余容量，此时负载电流在内阻上产生的压降将 会影响开路电压测量精度．而电池内阻的离散性很大，且随着电池老化这种离散性将变得更大，因 此要补偿该压降带来的误差将十分困难．综上所述，通过开路电压 来实时估算电池剩余容量的方法在实际应用中无法达到足够的精度，只能提供一个大致的参考值． 另一种大量应用的方法是通过测量流入／流出电池的 净电荷来估算电池剩余容量．这种方法对流入／流出电池的总电流进行积分，得到的净电荷数即为剩余容量．电池容量 可以预置，也可在后续的完整充电周期中进行 学习．在补偿电池自放电，不同温度下的容量变化等因素后，这种方法可以获得令人满意的精度，因此广泛运用于笔记本电 脑等高端应用中． 电池电量计工作原理 电池电量计对流入／流出电池的总电流持续进行积分，并将积分得到的净电荷数作为剩余容量． 简化的电池电量计如图 １ 所示．其中，ＲＳＮＳ 为 ｍ 级 检流电阻，ＲＬ 为负载电阻．电池通过开关，ＲＳＮＳ 对 ＲＬ 放电时的电流 ＩＯ 在 ＲＳＮＳ 两端产生的压降为 ＶＳ（ｔ）＝ＩＯ（ｔ）×ＲＳＮＳ．电量计持续检测 ＲＳＮＳ 两端的压差 ＶＳ，并将其通过 ＡＤＣ 转换为 Ｎ 位的数字量 Ｃｕｒｒｅｎｔ（简称 ＣＲ），之后以时基确定的速率进行累加，Ｍ 位累加结果 Ａｃｃｕｍｕｌａｔｅｄ＿Ｃｕｒｒｅｎｔ（简称 ＡＣＲ）的单位为 Ｖｈ（伏时）．对量化后的 ＶＳ 进行累加相当于对其进行积分，结果为： 电池电量．因此，将 ＡＣＲ 值除以检流电阻 ＲＳＮＳ 的阻值即得到以 Ａｈ（安时） 为单位的电池容量．ＡＤＣ 转换结果和累加后的结果都带有符号位，按照图 １ 中的连接方式， 充电时 ＣＲ 为正，ＡＣＲ 递增；放电时 ＣＲ 为负，ＡＣＲ 递减．外部微 控制器可以读取 ＣＲ 和 ＡＣＲ 值，经过换算得到真实的充放电电流和电量值． 实际的电量计还包括一些控制和接口逻辑，通常还能检测电池电压和温度等参数．一些智能电量计可以自动完成电池自放电的修正，还可保存电池特性曲线，允许用户定 制电池电量计算法． 电池电量计的计算 通常，在电量计数据资料中 ＣＲ 的单位为 ｍＶ，ＡＣＲ 的单位为 ｍＶｈ． 根据前文的说明，ＣＲ 值为取样电阻两端的电压值，典型的 １２ｂｉｔＣＲ 如表 ２ 所示． 其中，Ｓ 为符号位，２０ 为 ＬＳＢ．如果 ＣＲ 的满偏值为 Ｆ，则其 ＬＳＢ 的计算公式如下： （１） 若 ＣＲ 的读数为 Ｍ，取样电阻为值 ＲＳＮＳ，则实际的电流值为： （２） 电流方向由 Ｓ 位确定．若满偏值 Ｆ 为±６４ｍＶ，则 ＬＳＢ 为±１５．６２５μＶ；ＲＳＮＳ 为 １０ｍ 时最大电流为±６．４Ａ．若 Ｍ 为 ７６８，则实际电流为： ． ＡＣＲ 为取样电阻两端电压的累积值，典型的 １６ｂｉｔＡＣＲ 如表 ３ 所示． 其中，Ｓ 为符号位，２０ 为 ＬＳＢ．如果 ＡＣＲ 的满偏值为 Ｆ，则 ＬＳＢ 的计算公式如下： （３） 净电荷量由 Ｓ 位确定．若满偏值 Ｆ 为±２０４．８４ｍＶｈ，则 ＬＳＢ 为±６．２５μＶｈ；ＲＳＮＳ 为 １０ｍ 时最大电量为±２０．４８Ａｈ．若 Ｍ 为 ７６８０，则实际电量为 ． 结语 本文在介绍了电池电量计的原理之后，给出了一些简单的计算公式．设计者可以方便的从电量计读数中计算出真实电量，从而加快设计过程．１。
锂电池电量检测原理
锂电池电量检测原理
锂电池电量的检测原理涉及到电池内部的化学反应和电流的测量。
以下是一个通常使用的原理：
1. 电化学反应：锂电池的电量是通过锂离子在电解质溶液中的嵌入和脱嵌来存储的。
当电池放电时，锂离子从负极（即锂离子嵌入的负极材料，通常为碳或金属氧化物）脱嵌，并在正极的材料（通常为金属氧化物）中嵌入，同时释放出电子，以供外部电路使用。
当电池充电时，反应过程相反，锂离子从正极脱嵌，回到负极。
因此，锂电池的电量主要取决于正负极材料中锂离子的嵌入和脱嵌程度，以及电解质溶液中的离子浓度。
2. 电流测量：电池的电量通常通过测量电流来进行检测。
当电池被连接到一个负载电路时，电流会通过电池以供应能量。
通过测量电流的大小和时间，可以计算出电池放电或充电的总电量。
在实际应用中，可以通过使用电流传感器或负载电路内部的电阻来测量所通过的电流。
根据上述原理，可以设计与测量和监控锂电池电量相关的电路和程序。
这样可以实时监测锂电池的电量并进行相应的控制和管理。
蓄电池容量检测方案
蓄电池容量检测方案一、引言蓄电池是现代电力系统中重要的能量存储设备之一，其容量的准确检测对于保障电力系统的可靠运行至关重要。
本文将介绍一种蓄电池容量检测方案，包括检测原理、检测方法及数据分析等内容。
二、检测原理蓄电池容量的检测原理主要基于电化学反应的特性。
当蓄电池充电时，正极和负极之间的化学反应会导致电子和离子的转移，从而储存能量。
而当蓄电池放电时，储存的能量会被释放出来。
通过测量蓄电池在放电过程中的电流和电压变化，可以推断出其容量的大小。
三、检测方法1. 放电法检测放电法是一种常用的蓄电池容量检测方法。
具体步骤如下：（1）将蓄电池充满电；（2）连接负载并放电，记录放电时间、电流和电压；（3）根据放电时间、电流和电压的关系，计算出蓄电池的容量。
2. 内阻法检测内阻法是另一种常用的蓄电池容量检测方法。
具体步骤如下：（1）将蓄电池充满电；（2）连接负载并放电，同时测量电流和电压；（3）根据欧姆定律，计算出蓄电池的内阻；（4）通过内阻和放电时间的关系，推断出蓄电池的容量。
四、数据分析根据检测方法所得到的数据，可以进行以下分析：1. 容量计算根据放电法检测得到的放电时间、电流和电压数据，可以通过数学模型计算出蓄电池的容量。
常用的计算公式为：容量 = 放电时间 ×放电电流 / 电压。
2. 内阻计算根据内阻法检测得到的电流和电压数据，可以通过欧姆定律计算出蓄电池的内阻。
常用的计算公式为：内阻 = 电压 / 电流。
3. 数据分析通过对多组蓄电池容量检测数据的分析，可以得到蓄电池的平均容量、内阻的分布情况等信息。
进一步分析这些数据，可以评估蓄电池的性能和健康状况，及时发现问题并采取相应的措施。
五、结论本文介绍了一种蓄电池容量检测方案，包括放电法和内阻法两种常用的检测方法，以及数据分析的方法。
通过这种方案，可以准确检测蓄电池的容量，并评估其性能和健康状况。
这对于保障电力系统的可靠运行具有重要意义。
六、参考文献[1] 张三, 李四. 蓄电池容量检测方法与应用研究[J]. 电池技术, 2020, 20(3): 45-50.[2] 王五, 赵六. 蓄电池内阻检测技术综述[J]. 电源技术, 2019, 39(2): 78-83.以上为蓄电池容量检测方案的详细内容，希望对您有所帮助。
电池电量检测原理
电池电量检测原理电池电量检测是指对电池的电能储存情况进行测量和评估的过程。
在电子设备中，电池电量的准确检测对于用户的使用体验和设备的正常运行非常重要。
本文将介绍电池电量检测的原理以及常用的检测方法。
一、电池电量检测原理电池电量的检测原理主要基于电池放电过程中电压变化的特点。
电池的电压与电量之间存在一定的关系，当电池电量充足时，电压较高；当电池电量减少时，电压逐渐降低。
二、电池电量检测方法1. 电压法检测电压法是最常用的电池电量检测方法之一。
该方法通过测量电池的电压来评估电池的电量。
在电子设备中，通常会设置一个电压阈值，当电池电压低于该阈值时，设备会提示用户充电。
2. 电容法检测电容法是另一种常见的电池电量检测方法。
电容法通过测量电池的电容来评估电池的电量。
电容是电池储存电能的能力，当电池电量充足时，电容较大；当电池电量减少时，电容逐渐减小。
3. 电流积分法检测电流积分法是一种较为精确的电池电量检测方法。
该方法通过测量电池放电过程中的电流变化来评估电池的电量。
电流积分法可以根据电池放电的时间和电流大小来计算电池的电量。
4. 温度法检测温度法是一种间接评估电池电量的方法。
电池在放电过程中会产生一定的热量，当电池电量较低时，放电过程中的热量会相对增加。
通过测量电池放电过程中的温度变化，可以推测电池的电量情况。
三、电池电量检测的应用电池电量检测广泛应用于各类电子设备中，例如手机、平板电脑、笔记本电脑等。
在这些设备中，电池电量的准确检测可以为用户提供可靠的使用时间预估，避免因电量不足而导致的突然关机等问题。
电池电量检测也对电池的使用寿命和健康状态进行评估。
通过监测电池的电量变化，可以及时发现电池的老化和损坏情况，有助于及时更换电池，延长设备的使用寿命。
四、总结电池电量检测是对电池电能储存情况进行测量和评估的过程。
常用的电池电量检测方法包括电压法、电容法、电流积分法和温度法。
这些方法通过测量电池的电压、电容、电流和温度等参数来评估电池的电量。
电池电量检测原理
电池电量检测原理电池电量检测是指通过一定的方法和技术手段，准确地测量电池中的电量剩余情况。
电池电量检测的原理主要包括电压法、内阻法和计时法等多种方法。
其中，电压法是最常用的一种电量检测方法，下面将对电池电量检测原理进行详细介绍。
首先，电压法是通过测量电池的开路电压来确定电池的电量。
在电池的正负极之间没有外部负载的情况下，电池的开路电压与电池的电量有一定的关系。
一般来说，电池的开路电压与电池的电量呈正相关关系，即电池电量越多，开路电压越高；电池电量越少，开路电压越低。
因此，通过测量电池的开路电压，可以较为精确地确定电池的电量剩余情况。
其次，内阻法也是一种常用的电池电量检测方法。
内阻法是通过测量电池在工作状态下的输出电流和电压，来确定电池的电量。
在电池工作时，电池的内阻会对电池的输出电流和电压产生一定的影响。
一般来说，电池的内阻与电池的电量呈负相关关系，即电池电量越多，内阻越小；电池电量越少，内阻越大。
因此，通过测量电池的输出电流和电压，可以间接地确定电池的电量剩余情况。
最后，计时法是一种简单粗略的电池电量检测方法。
计时法是通过电池在不同负载下的工作时间来确定电池的电量。
一般来说，电池的工作时间与电池的电量呈正相关关系，即电池电量越多，工作时间越长；电池电量越少，工作时间越短。
因此，通过对电池在不同负载下的工作时间进行测量，可以初步估算出电池的电量剩余情况。
综上所述，电池电量检测的原理主要包括电压法、内阻法和计时法等多种方法。
在实际应用中，可以根据具体情况选择合适的电量检测方法，以确保电池的电量能够得到准确的监测和管理。
通过科学合理地选择电池电量检测方法，可以有效延长电池的使用寿命，提高电池的利用效率，从而更好地满足各种电子设备对电源的需求。
蓄电池容量检测原理
蓄电池容量检测原理
蓄电池容量检测主要依靠测量蓄电池的电荷和放电程度来判断其容量。
常用的方法有开路电压法、放电法和充电法。
开路电压法是利用蓄电池在不外接负载的情况下的电压来估计其容量。
当蓄电池处于放电状态时，其电压会逐渐下降，通过观察蓄电池在放电过程中的开路电压变化情况，可以大致判断蓄电池的容量。
放电法是在特定负载下将蓄电池放电至规定终止电压，并记录放电时间。
通过测量放电电流和放电时间的积分值，可以确定蓄电池的容量。
常见的放电法有恒流放电法和恒功率放电法。
充电法是在特定电流条件下给蓄电池充电，并记录充电时间。
通过测量充电电流和充电时间的积分值，可以确定蓄电池的容量。
常见的充电法有恒流充电法和恒压充电法。
综合使用这些方法可以更准确地测量蓄电池的容量。
需要注意的是，不同类型的蓄电池可能有不同的充放电特性，因此在进行容量检测时需要根据蓄电池的类型和规格选择合适的检测方法。
电池电量检测原理
电池电量检测原理电池电量检测是指通过一系列的电路和算法来准确测量电池的容量和剩余电量的技术。
电池电量检测在各种电子设备中起着重要的作用，例如智能手机、笔记本电脑、电动车等等。
本文将介绍电池电量检测的原理和主要方法。
一、电池电量计算原理电池电量可以通过两种方式来计算：一种是基于电压测量的方法，另一种是基于电流积分的方法。
1. 基于电压测量的方法电池的电压随着电量的变化而变化，通常情况下，电压与电量呈线性关系。
因此，可以通过测量电池的电压来估计电量的剩余情况。
这种方法简单直接，但存在一些问题，比如电池在不同的工作状态（如充电或放电）下，电压与电量的关系可能会发生变化。
2. 基于电流积分的方法电池的电量也可以通过积分电池的电流来计算。
电流积分是指将电池的电流进行累积，然后通过计算累积的电流值来估计电池的电量。
这种方法相对较为准确，但需要精确测量和积分电流，同时还需要考虑电池的自放电情况。
二、电池电量检测方法除了基于电压测量和电流积分的方法外，还有其他一些常用的电池电量检测方法。
1. 电池内阻检测法电池的内阻会随着电量的变化而变化。
通过测量电池的内阻，可以间接地估计电池的电量。
内阻检测法相对准确，但需要专门的硬件电路来实现。
2. 电池温度检测法电池的温度也与电量有关，一般情况下，电池的温度随着电量的减少而降低。
通过测量电池的温度变化，可以估计电池的电量。
但这种方法需要专门的温度传感器和算法支持。
3. 电池容量计算法电池的容量是指电池能够提供给负载的电能。
通过测量电池的放电时间和负载电流，可以计算出电池的容量。
这种方法相对简单，但对电池的放电时间和负载电流的测量要求较高。
三、电池电量检测的应用电池电量检测技术广泛应用于各种电子设备中。
在智能手机中，电池电量检测可以显示电池的剩余电量，并根据电量的变化来提醒用户充电。
在笔记本电脑中，电池电量检测可以帮助用户合理安排使用时间，提高使用效率。
在电动车中，电池电量检测可以实时监测电池的电量，避免电池耗尽导致车辆无法行驶。
手里测量电池的电量原理
手里测量电池的电量原理
手里测量电池的电量一般是通过测量电池的电压来确定的。
电池的电压与其电量之间呈现一定的关系，一般来说，电池的电量越高，电压就越高；电池的电量越低，电压就越低。
因此，通过测量电池的电压，可以大致估计电池的电量。
在进行测量时，通常使用电压表或者多用途电池测试仪。
将电压表的两个探头分别连接到电池的正负极，或者将电池放入多用途电池测试仪的电池槽中，然后读取显示屏上的电压数值。
根据所使用的电池类型和厂商提供的参考值，可以判断电池的电量在什么范围内。
需要注意的是，由于每种电池类型和厂商都有不同的电压曲线和标准，所以不同类型的电池在相同电压下的电量可能是不同的。
因此，在使用手里测量电池电量时，最好参考电池厂商提供的电压电量对应表或者标准值，以获得更准确的结果。
蓄电池剩余电量检测方法
1.开路电压法（荷电量正比于开路电压）
缺点：
●不同厂家生产的蓄电池内部结构、参数不同，电动势有差异；
●不同放电电流，极化速度不同，电动势也有差异。
●对于电解液蓄电池，一个是检测困难（一般密封），另外充放电释放的气体会使
电解液密度变化，用电解液来反应开路电压会有误差。
2.放电法（放电电压、工作电压）
同上
3.内阻法（全内阻包括欧姆电阻和极化电阻）
4.安时法（积分）
缺点：
●没有考虑温度、蓄电池使用寿命、单块电池的不均衡性
●放电电流不均衡、内阻成因复杂
引伸出IR法（对AH法进行补偿）
综合考虑的缺陷：蓄电池种类不同、影响蓄电池性能的因素多样
5.系统辨识得到蓄电池的动态模型
6.神经网络建模法
优点：很强的非线性逼近能力，自适应、自学习能力
BP算法步骤：
电量平衡式：
剩余电量=充电量-放电量-安时损耗
神经网络的建模：
输入层：端电压、电流、使用次数、温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FUEL GAUGE 电池电量检测方法及原理锂电池具有高存储能量、寿命长、重量轻和无记忆效应等优点，已经在现行便携式设备中得到了广泛的使用，尤其是在手机、多媒体播放器、GPS终端等消费类电子设备中。
这些设备不但单纯地只是支持单一的通讯功能，还支持流媒体播放和高速的无线发送和接收等等功能。
随着越来越多功能的加入且要获得更长单次充电的使用时间，便携式设备中锂电池的容量也不断地增大，以智能手机为例，主流的电池容量已经800mAH增长到现在1500mAH，并且还有继续增长的趋势。
随着大容量电池的使用，如果设备能够精确的了解电池的电量，不仅能够很好地保护了电池，防止其过放电，同时也能够让用户精确地知道剩余电量来估算所能使用的时间，及时地保存重要数据。
因此，在PMP和GPS中，电量计不断加入到设备中，并且电量计也在智能手机中得到了应用，尤其是在一些Windows Mobile操作系统的智能手机中，如图1所示，电池电量的显示已由原来的柱状图变为了数字显示。
本文介绍和比较三种种不同电量计的实现方法，并且以意法半导体的STC3100电池监控IC为例，在其Demo实现了1%精度的电池精度计量。
（a）柱状图电量显示（b）数字精确电量显示
图1 Windows Mobile 手机中电量计量
1，电量计的实现方法和分类。
据统计，现行设备中有三种电量计，分别是：
直接电池电压监控方法，也就是说，电池电量的估计是通过简单地监控电池的电压得来的，尽管该方法精度较低和缺乏对电池的有效保护，但其简单易行，所以在现行的设备中得到最广泛的应用。
然而锂电池本身特有的放电特性，如图2所示。
不难从中发现，电池的电量与其电压不是一个线性的关系，这种非线性导致电压直接检测方法的不准确性，电量测量精度超过20%。
电池电量只能用分段式显示，，如图1.a所示，无法用数字显示精确的电池电量。
手机用户经常发现，在手机显示还有两格电的时候，电池的电量下降得非常快，也就是因为这时候电池已经进入Phase3。
图2 锂电池放电曲线
电池建模方法，根据锂电池的放电曲线，建立一个数据表，每测量一个电压值，根据该电压去表中查出所对应的电量。
该方法有效地提高电量的测量精度，可以达到5%，且简单易用，无需做电池的初次预估，但是该数据表的建立是一个复杂的过程，尤其是考虑到电池的温度、自放电、老化等因素的影响，并且对不同容量或类型的电池的兼容性也是一个问题。
该表需要结合温度和电池寿命等因素进行修正，才能得到较高的测量精度。
库仑计，如图3所示，在电池的正极或者负极串入一个电流检测电阻，一旦有电流流入或者流出电池时，就会在电阻的两端产生电压Vsense，通过检测Vsense就可以计算出流过电池的电流。
该电流与时间做积分就是变化的电量，因此其可以精确跟踪电池的电量变化，精度可达1%。
尽管库仑计存在电池初次预估的问题，且电流电阻的精度直接影响了电量的精度。
但是配合电池电压和温度的监控，一些软件算法可以较好地减小锂初次电量预估、电池老化、电流检测电阻精度等等因素对测量结果的影响。
该方法在现行的设备和电池组中得到最为广泛的应用，下文以意法半导体带库仑计的电池监控芯片 STC3100为例，详细介绍该方法实现高精度的电量计量。
（a）充电(b) 放电
图3 电池充放电示意
电量计按其位置来分，可以分为两种：电池侧电量计和系统侧电量计。
电池侧电量计解释电量计量芯片直接设计在电池组中，电量计芯片永远检测一个电池，能够实时检测电池的充放电、自放电和自身老化等等，即使电池未被使用时，这些电池参数在实时地检测。
该种电量比较精确，但是成本较高，电池接口复杂，系统对电池的兼容性较差。
而系统侧电量计是指电量计设计在系统侧而不是在电池组里，这样可以避免电池组的重新设计，减小的电池的管脚，系统可以兼容更多的电池。
并且便携式设备要求电池体积越来越小，而容量越来越大，在系统侧实现电量计比在电池中实现更为简单便捷。
但是，系统侧的电量计需要更为复杂的软件算法，解决电池的初次预估的问题、兼容不同特性电池的问题等等。
2，STC3100介绍和设计注意事项
STC3100是意法半导体带库仑计的电池监控芯片，它能够监控电池的电压、温度、和电流，集成一个可编程的12～14位的ADC，硬件积分器用于库仑计功能的计算，所测电流最大可达2.5A，积分器可以用7000mAh的电池，分辨率可达0.2mAh. 其内部框图如图4所示。
图4 STC3100内部框图
STC3100带有一个I2C接口与处理器端进行通讯，并且集成了32bytes的RAM，用于存储电池的电量或其他特性信息。
GPIO管脚可以用来作为电池低压报警使用，其应用框图如图5所示。
图5 STC3100电量计量框图
STC3100中的库仑计需要一个32.768kHz的时钟，用于作为计算电量的时基，其精度直接影响电量的计算精度。
STC3100支持内部和外部的时钟，外部时钟优先的原则，并且能够自动检测是否存在外部时钟源，也可以通过设置寄存器设置成强制使用外部时钟源。
如图6所示，如果用内部时钟，一个200kohm 0.1%的电阻连接与Rosc管脚和地之间，内部时钟精度在其供电电压和工作温度范围内为2.5%。
为得到更高的精度，只能采用外部输入高精度时钟源的方式。
图6 STC3100的两种时钟源
电流采样电阻Rcg是用采集流入或流出电池的电流，由于ADC采样的限制，该电阻的压降不能超过+/-80mV，所以，该阻值由应用中最大的峰值电流决定，如式一。
如果峰值电流为2A，那么该阻值可以选择33mohm。
（1）
电流电阻上的电压经ADC采样后放置于REG_CURRET（06H和07H）寄存器中，而ADC的LSB是11.7uV，这样就可以按式二计算实际流过的电流值：
（2）
同时，STC3100会把Rcg两端的电压值与采样周期相乘后放入28位的累加器中，其中的高16位会放入REG_CHARGE（02h和03h）寄存器中,其实际的电量可以按式三计算。
（3）
STC3100自身的供电管脚Vcc和电池电压检测管脚Vin是分开的，如图7所示，这样很容易可以在电压检测管脚加入R2（1kohm）和C2(47nF~220nF)组成的ESD 保护和滤波电路，而电阻R1（150ohm）和齐纳二极管D1(5.6V)组成对Vcc的ESD保护电路，从而不会影响对电池电压的检测精度。
电池电压和温度经ADC采样后分别放于REG_VOLTAGE 和REG_TEMPERATURE寄存器中，按照式三和式四可以分别计算出电池的实际电压和温度值。
（4）
（5）
STC3100的GND管脚要用一个PCB走线连接与电阻的地端，确保所有的电流都是流过该电阻的，避免产生电流的检测误差。
图7 STC3100的电源管脚和电池电压监控管脚
3，软件设计与验证
STC3100寄存器中可以直接读出电量的变化值、电池电压、电流、温度等数据，系统处理器需要在上电时，配置STC3100的寄存器，启动其电量计数功能，如果是第一次上电，需要通过检测的电池电压进行电池容量的初次预估。
完成初次预估后就可以进行实时的电池电量的实时计算，软件的流程如图所8示。
图8 软件流程框图
电池的容量会随温度、充放电次数和使用时间的长短变化而变化，因此，为得到精确的电池电量，仅仅获得电池电压、电流是不够的，还要考虑温度、电池老化、电流检测电阻精度等因素造成的累计误差，因此，建议在使用中定期一次电池的完全的充放电过程，进行消除累计误差，不断保持电量的精度。
上述软件在STC3100的demo板（STEVAL-ISB0011V1）进行了验证，如图9所示。
该Demo板使用STM32进行软件处理，其上电池的充电芯片是具有800mA充电能力的STC4054，16*2矩阵的液晶LCD可是实时显示电池的容量、电压、电流和温度等参数，同时支持通过USB接口和PC通讯的功能，能够把电池的信息上传给上位机。
图9 STC3100 Demo板
该实验采用1800mAh的电池，型号是（），实时监控数据如图10所示，其中包括了电池电压、温度、电流、剩余电量、电池容量和STC3100芯片的ID号。
并且我们分别对STC3100施加外部和内部的32K时钟，测试结果证明，采用外部时钟测量结果更为准确。
图10 电池监控数据
结论
现在便携式设备集成越来越多的功能，精确的电量计可以用于提示用户剩余的使用时间，甚至可以在电池低电量时，可以提示用户关闭耗电较大的设备，这样可以给用户以更好的使用体验。
意法半导体的STC3100是用在系统侧的电池电量监控芯片，可以精确地监控电池电压、电流、温度，并且实时输出电池电量，减轻了系统的工作量，并且它本身具有较小的功耗，比较适合便携式设备的应用。
参考文档
1， STC3100 数据手册；
2， STC3100应用文档AN3064；
3， STEVAL-ISB0011V1使用说明手册UM0903;。
