南京大胜关长江大桥7#墩钢吊箱围堰封底施工技术
南京大胜关长江大桥7#墩钢吊箱围堰封底施工技术摘要：南京大胜关长江大桥主墩7#墩基础施工采用双壁钢吊箱法，钢吊箱作为基础施工的挡水结构，兼作施工平台的承重结构。
吊箱侧板作为承台施工的侧模板，封底混凝土作为承台施工的底模板，封底质量的好坏直接影响到后续承台的施工及整体的基础受力。
7#墩钢吊箱围堰封底施工根据围堰结构特点，设计堵漏装置，通过多导管浇注封底混凝土，防止了渗水和涌泉的影响，保证了工程能在干燥状态下施工，效果显著。
关键词：钢吊箱；清理；堵漏；导管；测点；浇注混凝土。
1 工程概况南京大胜关长江大桥是京沪高速铁路的控制性工程，也是沪汉蓉铁路跨越长江的通道，同时搭载南京市双线过江地铁，位于南京长江三桥上游1.55km的大胜关桥位[1]。
大桥全长9273.237 m，其主桥全长1615m,由北向南孔跨布置为2联(84+84)m连续钢桁梁+(108+192+336+336+192+108)m六跨连续钢桁拱桥。
南京大胜关大桥7#墩基础采用46根φ2.8m的钻孔桩，桩长为107m,钻孔桩钢护筒为主体结构，参与桩基受力[2]，钢护筒直径为φ3.2m，壁厚25mm，总长度为50m，基础施工采用双壁钢吊箱法，钢吊箱平面为圆端形，尺寸80ｍ×38ｍ，吊箱高度24.5m，壁厚2ｍ，重约5000吨。
封底混凝土，厚4.5m，采用c25水下混凝土，约8846m3。
封底底板混凝土由4道底隔仓分成5个浇筑区域，底隔仓为单壁桁架结构，高4.5m。
箱壁内填充10.5m高c25水下混凝土，约4270m3（分两次，第一次填充6.5m，第二次填充4.0m），由隔仓板分成36个浇筑区域。
2 钢吊箱构造及施工方法简述钢吊箱分2节制造安装，其中底节高14.506ｍ，重约3000t；顶节高10.0m，重约2000t。
钢吊箱由龙骨底板、外侧板、主隔舱、吊杆、内支撑桁架及上、下导环组成。
底板龙骨为格构式结构，顶面布置肋板，为满足吊箱下水过程底板刚度要求，在底板上沿长度方向设置两组加强桁架，增加底板纵向刚度；吊箱侧板底、顶节采用双壁结构；主隔仓板为桁式单壁结构。
南京大胜关长江大桥三桁钢桁梁墩顶布置及位移调整施工技术

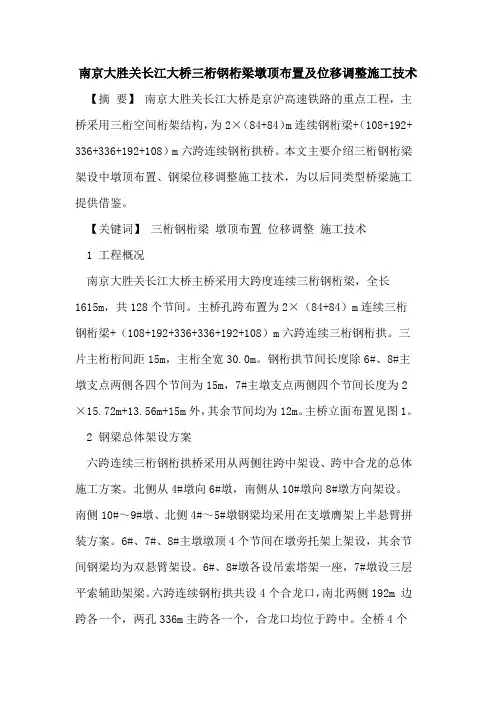

南京大胜关长江大桥三桁钢桁梁墩顶布置及位移调整施工技术【摘要】南京大胜关长江大桥是京沪高速铁路的重点工程，主桥采用三桁空间桁架结构，为2×（84+84）m连续钢桁梁+（108+192+ 336+336+192+108）m六跨连续钢桁拱桥。
本文主要介绍三桁钢桁梁架设中墩顶布置、钢梁位移调整施工技术，为以后同类型桥梁施工提供借鉴。
【关键词】三桁钢桁梁墩顶布置位移调整施工技术1 工程概况南京大胜关长江大桥主桥采用大跨度连续三桁钢桁梁，全长1615m，共128个节间。
主桥孔跨布置为2×（84+84）m连续三桁钢桁梁+（108+192+336+336+192+108）m六跨连续三桁钢桁拱。
三片主桁桁间距15m，主桁全宽30.0m。
钢桁拱节间长度除6#、8#主墩支点两侧各四个节间为15m，7#主墩支点两侧四个节间长度为2×15.72m+13.56m+15m外，其余节间均为12m。
主桥立面布置见图1。
2 钢梁总体架设方案六跨连续三桁钢桁拱桥采用从两侧往跨中架设、跨中合龙的总体施工方案。
北侧从4#墩向6#墩，南侧从10#墩向8#墩方向架设。
南侧10#～9#墩、北侧4#～5#墩钢梁均采用在支墩膺架上半悬臂拼装方案。
6#、7#、8#主墩墩顶4个节间在墩旁托架上架设，其余节间钢梁均为双悬臂架设。
6#、8#墩各设吊索塔架一座，7#墩设三层平索辅助架梁。
六跨连续钢桁拱共设4个合龙口，南北两侧192m 边跨各一个，两孔336m主跨各一个，合龙口均位于跨中。
全桥4个钢梁合龙口均采用双悬臂合龙，合龙顺序是先两侧192m 边跨，之后再合龙两个336m 主跨。
5#～6#墩192m边跨合龙后，架梁吊机调转回4#墩，从4#墩向0#墩方向进行4#～0#墩2×（84+84）m钢梁的全悬臂架设。
192 m边跨钢梁合龙原则：6号（8号）墩钢梁始终处于固结状态，采取以边跨迎合主跨的原则。
边跨合龙后，钢梁预先进行纵移，以满足中跨合龙要求。
南京大胜关长江大桥
中国江苏省南京市境内的跨江大桥
01 建设历程
03 建设成果 05 运营情况
目录
02 桥梁设计 04 桥梁位置 06 价值意义
南京大胜关长江大桥，简称大胜关大桥，原称南京长江第三大桥，是中国江苏省南京市境内一座连接浦口区 绿水湾南端和雨花台区大胜关的跨江大桥，南与南京绕城高速公路相接，北与宁合高速公路相连，是中国第一座 钢塔斜拉桥，也是世界第一座弧线形钢塔斜拉桥。
南京大胜关长江大桥主桥南京大胜关长江大桥全长约14.89千米，其中跨江大桥长4.744千米，主桥主跨648 米，索塔高215米，桥梁跨径布置为1288米（63+257+648+257+63米），桥及连接线全长约15.6千米，南引桥长 680米，北引桥长2780米。南岸接线长3.083千米，北岸接线长7.773千米。全线按双向6车道高速公路标准建设， 设计行车速度100千米/小时，桥梁标准宽度32.0米，设计洪水频率1/300，最高通航水位8.71米；设计荷载汽 车—超20级、挂车—120，设计风速100年一遇10米高处、10分钟平均风速31.7米/秒，设计地震烈度Ⅶ度，索塔 设计船舶撞击力顺桥向千牛顿，横桥向千牛顿。
截至2018年2月8日，南京大胜关长江大桥的日均车流量已突破6万辆。
价值意义
南京大胜关长江大桥南京大胜关长江大桥是江苏省2010年要完成的五个战略性过江通道之一，是南京市“富 民强市，率先基本实现现代化”的先导工程，也是实施沿江开发战略的重要跨江工程。大胜关大桥的建成对于完 善中国东部地区大交通格局，带动南京江南、江北新区发展，呼应沿江开发战略，促进南京都市圈发展和长三角 一体化都起到至关重要的作用，形成了南京大外环的交通格局，解决南京市的过境交通问题，与南京八卦洲长江 大桥、绕城公路、浦珠公路及宁六公路形成南京内环快速通道，并与宁淮高速、绕越高速和南京长江四桥形成南 京外环快速通道；把宁沪高速、宁合高速、宁通高速、宁杭高速、宁淮高速、宁蚌高速、宁马高速连成一体。同 时，也改善南京及周边地区的投资环境，进一步提升南京的交通区位优势，充分发挥南京作为长江中下游中心城 市的地位和作用，大大推进南京的城市化建设步伐。同时呼应沿江开发战略，对促进南京都市圈共同繁荣和长三 角一体化都起到至关重要的作用。（新浪新闻、人民、中国新闻评）
南京大胜关长江大桥

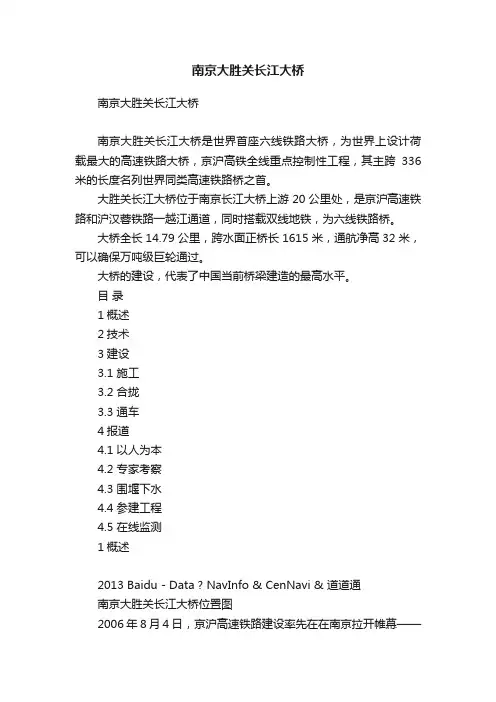

南京大胜关长江大桥南京大胜关长江大桥南京大胜关长江大桥是世界首座六线铁路大桥，为世界上设计荷载最大的高速铁路大桥，京沪高铁全线重点控制性工程，其主跨336米的长度名列世界同类高速铁路桥之首。
大胜关长江大桥位于南京长江大桥上游20公里处，是京沪高速铁路和沪汉蓉铁路一越江通道，同时搭载双线地铁，为六线铁路桥。
大桥全长14.79公里，跨水面正桥长1615米，通航净高32米，可以确保万吨级巨轮通过。
大桥的建设，代表了中国当前桥梁建造的最高水平。
目录1概述2技术3建设3.1 施工3.2 合拢3.3 通车4报道4.1 以人为本4.2 专家考察4.3 围堰下水4.4 参建工程4.5 在线监测1概述2013 Baidu - Data ? NavInfo & CenNavi & 道道通南京大胜关长江大桥位置图2006年8月4日，京沪高速铁路建设率先在在南京拉开帷幕——南京大胜关长江大桥破土动工。
大桥全长约9270米，为六跨连续钢桁拱桥，桥上按六线布置，分别为京沪高速铁路双线、沪汉蓉铁路双线和南京地铁双线，其中京沪高速铁路设计时速达300公里。
南京大胜关长江大桥主跨2×336米，连拱为世界同类桥梁最大跨度，桥上按六线布置，分别为京沪高速铁路双线、沪汉蓉铁路双线和南京地铁双线；其中京沪高速铁路设计时速达300公里，沪汉蓉铁路为I级干线，客货共线，客车设计行车时速是200公里，南京地铁行车时速是80公里。
钢拱桁梁全联桁架的两端240米为平弦桁架，高16.0米，节间长度12.0米的N形桁式，竖杆与线路的纵坡垂直。
两个336米的主跨为钢桁拱连续梁，拱的矢高84.2米，矢跨比约1/4，拱顶桁高12米，从拱趾到拱顶总高96.2米。
平弦与拱桁间设加劲弦及变高桁相连接。
铁路桥面设在平弦的下弦和拱桁的系杆上，离拱趾约28米高。
三个主墩的两侧各60米范围内为4个15米节间，其余的节间长均为12米，竖杆呈竖直设置。

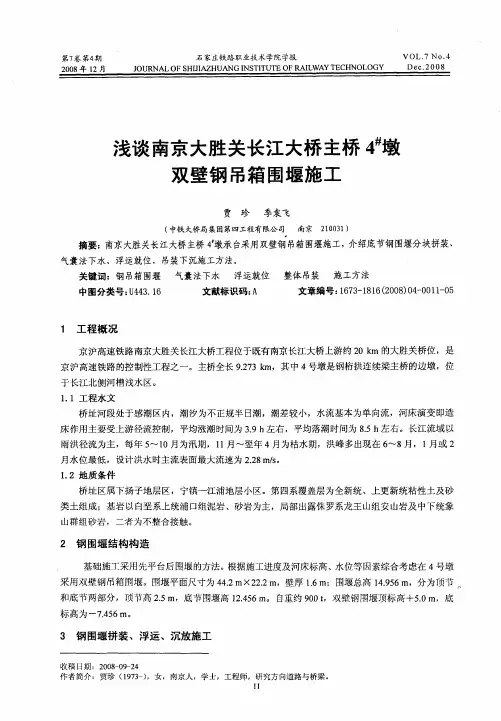

浅谈南京大胜关长江大桥主桥4 #墩双壁钢吊箱围堰施工
