光学玻璃透镜技术参数
非球面透镜参数型号

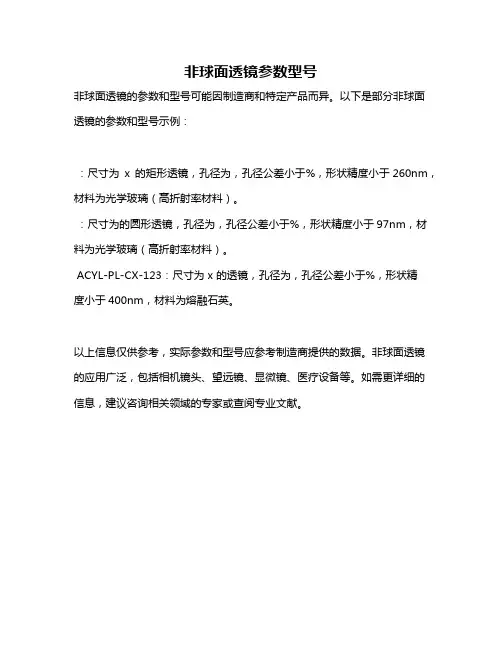

非球面透镜参数型号
非球面透镜的参数和型号可能因制造商和特定产品而异。
以下是部分非球面透镜的参数和型号示例：
：尺寸为x 的矩形透镜，孔径为，孔径公差小于%，形状精度小于260nm，材料为光学玻璃（高折射率材料）。
：尺寸为的圆形透镜，孔径为，孔径公差小于%，形状精度小于97nm，材料为光学玻璃（高折射率材料）。
ACYL-PL-CX-123：尺寸为 x 的透镜，孔径为，孔径公差小于%，形状精
度小于400nm，材料为熔融石英。
以上信息仅供参考，实际参数和型号应参考制造商提供的数据。
非球面透镜的应用广泛，包括相机镜头、望远镜、显微镜、医疗设备等。
如需更详细的信息，建议咨询相关领域的专家或查阅专业文献。
光学玻璃透镜加工基础知识
提高自身专业素养，适应市场需求
01
02
03
深入学习专业知识
不断学习和掌握光学玻璃 透镜加工领域的新知识、 新技术，提高自己的专业 素养。
关注行业动态
积极关注光学玻璃透镜加 工行业的发展动态和市场 趋势，了解市场需求和变 化。
实践与创新
通过实践不断积累经验和 技能，同时勇于创新，探 索新的加工方法和技术， 提高自己的竞争力。
03
加工设备与工艺
主要加工设备介绍
粗磨机
用于透镜的初步加工，去除大部分余量，使透镜 形状接近最终要求。
抛光机
利用抛光轮对透镜表面进行抛光处理，进一步提 高表面光洁度和光学性能。
精磨机
在粗磨基础上进行精细加工，提高透镜表面精度 和光洁度。
检测设备
包括干涉仪、轮廓仪等，用于检测透镜的加工质 量和光学性能。
检验方法
采用目视检查、光学仪器测量、机械性能测试等方法对原材料进行检验。
预处理流程
01
切割
02
粗磨
03 精磨
04
抛光
清洗干燥
05
将大块玻璃切割成所需尺寸的毛坯。
对毛坯进行粗磨，使其形状接近最终产品形状。
在粗磨基础上进行精磨，提高表面光洁度和形状精度。 利用抛光材料和抛光工具对表面进行抛光处理，进一步提高 表面光洁度。 清洗掉表面的研磨剂和杂质，并进行干燥处理。
光学玻璃透镜加工基础知识
汇报人:XX
目
CONTENCT
录
• 光学玻璃透镜概述 • 原材料选择与准备 • 加工设备与工艺 • 透镜形状检测与质量控制 • 表面处理与镀膜技术 • 包装运输与储存管理 • 总结回顾与展望未来发展趋势
01
光学透镜常用光学材料性能说明及选用方法
光学透镜常用光学材料性能说明及选用方法K9：K9(H-K9L，N-BK7)是最常用的光学材料，从可见到近红外（350-2000nm）具有优异的透过率，在望远镜、激光等领域有广泛应用。
H-K9L(N-BK7)是制备高质量光学元件最常用的光学玻璃，当不需要紫外熔融石英的额外优点（在紫外波段具有很好的透过率和较低的热膨胀系数）时，一般会选择H-K9L。
紫外熔融石英：紫外熔融石英（JGS1，F_SILICA）从紫外到近红外波段（185-2100nm）都有很高的透过率，在深紫外区域具有很高透过率，使其广泛应用于紫外激光中。
此外，与H-K9L（N-BK7）相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数，使其特别适合应用于紫外到近红外波段，高功率激光和成像领域。
氟化钙：由于氟化钙（CaF2）在波长180nm-8um之内的透射率很高（尤其在350nm-7um波段透过率超过90%），折射率低（对于180 nm到8.0um的工作波长范围，其折射率变化范围为1.35到1.51）因此即使不镀膜也有较高的透射。
它经常被用做分光计的窗口片以及镜头上，也可用在热成像系统中。
另外，由于它有较高的激光损伤阈值，在准分子激光器中有很好的应用。
氟化钙与氟化钡、氟化镁等同类物质相比具有更高的硬度。
氟化钡：氟化钡材料从200nm-11um区域内透射率很高。
尽管此特性与氟化钙相似，但氟化钡在10.0um 以后仍有更好的透过，而氟化钙却是直线下降的；而且氟化钡能耐更强的高能辐射。
然而，氟化钡缺点是抗水性能较差。
当接触到水后，在500℃时性能发生明显退化，但在干燥的环境中，它可用于高达800℃的应用。
同时氟化钡有着优良的闪烁性能，可以制成红外和紫外等各类光学元件。
应当注意：当操作由氟化钡制作的光学元件时，必须始终佩戴手套，并在处理完以后彻底清洗双手。
氟化镁：氟化镁在许多紫外和红外应用中备受欢迎，是200nm-6um波长范围内应用的理想选择。
光学玻璃参数详解
光学玻璃是一种用于制造光学元件（如透镜、棱镜、窗口等）的特殊玻璃。
它的参数决定了光学性能和适用范围。
以下是一些常见的光学玻璃参数及其详解：1. 折射率（Refractive Index）：折射率是光线从真空中进入玻璃时的折射比值。
它决定了光线在玻璃中传播的速度和方向。
不同类型的光学玻璃具有不同的折射率，一般在1.4到2.0之间。
2. 色散（Dispersion）：色散是光线经过光学玻璃时，不同波长的光被折射的程度不同，导致光的分散现象。
色散性能用于描述玻璃的色散效果，一般通过Abbe数来表示。
Abbe数越大，色散越小，即色差越小。
3. 热膨胀系数（Thermal Expansion Coefficient）：热膨胀系数表示光学玻璃随温度变化时的尺寸变化。
高热膨胀系数的玻璃对温度变化更敏感，可能导致光学元件的变形或破裂。
4. 导热系数（Thermal Conductivity）：导热系数表示光学玻璃传导热量的能力。
高导热系数的玻璃可以更好地散热，防止光学元件过热损坏。
5. 抗光蚀性（Optical Durability）：抗光蚀性表示光学玻璃抵抗环境中光蚀和化学侵蚀的能力。
高抗光蚀性的玻璃可以更长时间地保持光学性能。
6. 透过率（Transmittance）：透过率表示光线通过光学玻璃时的光强损失程度。
高透过率的玻璃可以提供更高的光传输效率。
这些参数对于光学元件的设计和应用非常重要。
根据具体的需求，选择合适的光学玻璃参数可以优化光学系统的性能和效果。
在选择光学玻璃时，一般会参考厂商提供的技术数据和规格表，以便选择适合的光学玻璃材料。
光学玻璃透镜模压成型技术
项技术自 80 年代中期开发成功至今已有十几年 的历史了，现在已成为国际上最先进的光学零件 制造技术方法之一，在许多国家已进入生产实用 阶段。这项技术的普及推广应用是光学行业在光
③可很容易经济地实现精密非球面光学零
件的批量生产；
④只要精确地控制模压成型过程中的温度
爱是因为花的美丽，如果花蔫了，外在的美消失了
和压力等工艺参数，就能保证模压成型光学零件 的尺寸精度和重复精度； ⑤可以模压小型非球面透镜阵列；
⑥光学零件和安装基准件可以制成一个整
体。
目前批量生产的模压成型非球面光学零件
爱是因为花的美丽，如果花蔫了，外在的美消失了
学玻璃零件加工方面的重大革命。由于此项技术 能够直接压制成型精密的非球面光学零件，从此 便开创了光学仪器可以广泛采用非球面玻璃光 学零件的时代。因此，也给光电仪器的光学系统
设计带来了新的变化和发展，不仅使光学仪器缩 小了体积、减少了重量、节省了材料、减少了光 学零件镀膜和工件装配的工作量、降低了成本， 而且还改善了光学仪器的性能，提高了光学成像
爱是因为花的美丽，如果花蔫了，外在的美消失了
的直径为 2～50mm，直径公差为±0.01mm； 厚度为 0.4～25mm，厚度公差为±0.01mm； 曲率半径可达 5mm；面形精度为 1.5λ， 表面粗糙度符合美国军标为 80－50；折射率可控
制到±5×10－4mm，折射均匀性可 以控制到
2fb0f5c7a 光学学会 /
ohara折射率-概述说明以及解释

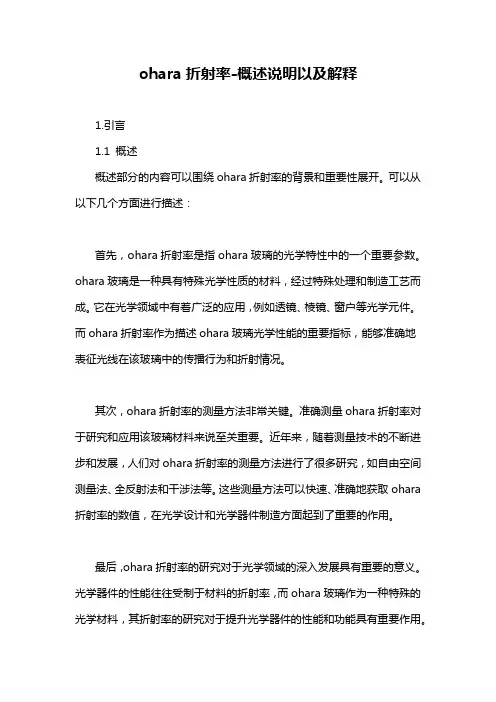

ohara折射率-概述说明以及解释1.引言1.1 概述概述部分的内容可以围绕ohara折射率的背景和重要性展开。
可以从以下几个方面进行描述：首先，ohara折射率是指ohara玻璃的光学特性中的一个重要参数。
ohara玻璃是一种具有特殊光学性质的材料，经过特殊处理和制造工艺而成。
它在光学领域中有着广泛的应用，例如透镜、棱镜、窗户等光学元件。
而ohara折射率作为描述ohara玻璃光学性能的重要指标，能够准确地表征光线在该玻璃中的传播行为和折射情况。
其次，ohara折射率的测量方法非常关键。
准确测量ohara折射率对于研究和应用该玻璃材料来说至关重要。
近年来，随着测量技术的不断进步和发展，人们对ohara折射率的测量方法进行了很多研究，如自由空间测量法、全反射法和干涉法等。
这些测量方法可以快速、准确地获取ohara 折射率的数值，在光学设计和光学器件制造方面起到了重要的作用。
最后，ohara折射率的研究对于光学领域的深入发展具有重要的意义。
光学器件的性能往往受制于材料的折射率，而ohara玻璃作为一种特殊的光学材料，其折射率的研究对于提升光学器件的性能和功能具有重要作用。
在现代科技和工程中，光学器件的应用越来越广泛，因此深入研究ohara 折射率的特性与行为，对于推动光学领域的发展和应用具有重要意义。
综上所述，ohara折射率作为ohara玻璃的重要光学参数，对于光学器件的设计、制造和应用具有重要作用。
准确测量和研究ohara折射率，将有助于提升光学器件的性能和功能，推动光学科技的发展。
在接下来的内容中，我们将详细介绍ohara折射率的定义和测量方法，并总结其在光学领域中的重要意义。
1.2文章结构在文章结构部分，我们将按照以下顺序来论述ohara折射率的相关内容：首先，我们将对ohara折射率的定义进行说明。
这包括对折射率的基本概念和在光学领域中的重要性进行介绍。
我们将解释为什么折射率是一个重要的光学参数，以及如何理解ohara折射率的概念。
LED透镜检验标准 Microsoft Word 文档
LED透镜检验标准光学玻璃透镜检验标准使用仪器：1.放大镜2. 游标卡尺，面积比对卡，毫米比对卡，千分尺(测试前由QE工程师校验设备，仪器仪表，和治具)。
检验方法测试条件：常温(25±1℃)1. 外观检验: (全检)一、外观要求1、定义：点缺陷具有点形状的缺陷，测量尺寸时以其最大的直径为准。
如异色点、气泡、凹坑、油渍等不良。
毛边由于精密模压预成形件参数或模具的原因，造成在产品件的边缘或分型面处所产生的玻璃透镜废边。
毛边为压胚后打磨不均匀造成。
硬划痕由于硬物磨擦而造成产品表面有深度的划痕。
细划痕没有深度的划痕。
手印在产品表面或零件光亮面出现的手指印痕。
变形透镜因内应力而造成的平面变形。
玻璃件因压铸温度过高或冷却时间不足造成离模变形。
顶白\顶凸由于光学零件的包紧力大，顶杆区域受到强大的顶出力所产生的白印或凸起。
填充不足因注射压力不足或模腔内排气不良等原因，使融熔玻璃无法达到模腔内的某一角落而造成的射料不足现象。
缩水当玻璃熔体通过一个较薄的截面后，其压力损失很大，很难坚持继续保持很高的压力来填充在较厚截面而形成的凹坑。
LED透镜的一些看法(欢迎抛砖)LED透镜相关知识和技术要点LED用透镜相关知识点大功率LED透镜知识LED透镜检验标准LED透镜分类LED透镜的材料种类一种全反射型的LED路灯透镜光学设计LED一次透镜光学设计LED透镜设计尺寸LED透镜设计参考LED二次光学透镜的效率探讨CREE透镜,LED四合一组合透凹坑由于模具的损坏等原因，造成在平面上出现的高低不平。
银条在光学零件表面沿玻璃流动方向所呈现出的银白色条纹。
面部磨损由于模具生产成型后需要精或细加工导致透镜表面磨损(不包含固定透镜边沿)。
异物由于在成型过程含有杂质或者其他外界物进入导致产品不透明，包含透镜表明擦不掉的异物。
检查透镜条纹是否规范(参照样品);检查透镜尺寸是否合格：请参考产品承认书。
注意事项：1.仪器不能放在有尘埃、有化学物品、有强烈阳光直射的环境。
光学玻璃透镜技术参数
于 150mm 和重量超过 3kg）除了检验中部应力，还要检验边缘应力。 2．2．3．1 玻璃的应力双折射以其最长边中部单位厚度上的光程 δ（nm/cm）差表示时，按表 1 －8 分为 4 类。
表 1－8
类别
玻璃中部光程差δ（nm/cm）
1
2
1a
4
2
6
3
10
2．2．3．2 玻璃的应力双折射以其距边缘 5％直径或边长处单位厚度上的最大光程差δmax(nm/cm) 表示时，按表 1－9 分为 4 类。
代号 QF F BaF ZbaF ZF LaF ZlaF TiF TF
玻璃类型
名称 轻火石玻璃
火石玻璃 钡火石玻璃 重钡火石玻璃 重火石玻璃 镧火石玻璃 重镧火石玻璃 钛火石玻璃 特种火石玻璃
各牌号玻璃的折射率π d 、中部色散π F − nC 及色散系数的标准数值按表 1－2 的规定。
玻璃牌号 K9
2．2．4．2 根据规定观察玻璃的方向数，玻璃条纹度按表 1－11 分为 3 级 表 1－11 玻璃条纹度分级
丹阳市陵合美光学
级别
A B C
观察玻璃方向数
3 2 1
2．2．5 气泡度 玻璃中的气泡相当细微的凹透镜，引起光的散射和折射。最容易引起气泡玻璃是含有 BaO 的 BaK、 BaF 和 ZK 等。 2．2．5．1 玻璃的气泡度类别根据其直径或最大边长及所含最大气泡的直径，按图 1－1(略)分为 3 类。
统的成像质量。按国家标准规定，当玻璃直径或边长不大于 150mm 的无色光学玻璃毛坯的光学均 匀性用分辨率的比值法表示；玻璃直径或边长为 150mm~300mm 的无色光学玻璃（称大块光学玻 璃）的光学均匀性以一块玻璃中各部位间的折射率微差最大值表示。
n-bk7玻璃参数
n-bk7玻璃参数
n-bk7玻璃是一种具有优异光学性质的玻璃材料，主要由硅、氧、钠、镁等元素组成。
它的化学式为SiO2-Na2O-K2O-CaO-MgO-Al2O3，密度为2.46克/立方厘米。
下面我们详细
介绍一下n-bk7玻璃的参数。
1. 折射率
n-bk7玻璃的折射率为1.5168，是常见光学材料中折射率最大的一种。
这使得它在光
学设计中被广泛使用，特别是在制造光学透镜、棱镜、窗口等光学元件时。
2. 等色性
n-bk7玻璃具有优异的等色性，它的色散值非常小，可以消除光线经过玻璃时产生的
色彩偏差。
这使得它成为制造高品质透镜和棱镜的理想材料。
3. 热膨胀系数
n-bk7玻璃的热膨胀系数为7.1 x 10^-6 / K，在温度变化时，它的体积变化非常小。
这使得它在制造光学元件时，不易发生变形或破裂。
4. 抗化学腐蚀性
n-bk7玻璃具有优异的抗化学腐蚀性，能够抵御许多硫酸、氢氟酸等强酸或碱的侵蚀。
这使得它成为制造化学实验室仪器和装置的理想材料。
5. 透过率
n-bk7玻璃的透过率很高，可以使大部分可见光线透过材料。
当然，它对红外线和紫
外线的透过率也非常高，这使得它可以被用于制造光学仪器、激光仪器等设备中。
总之，n-bk7玻璃是具有优异光学性质的一种材料。
它的折射率大、色散小，具有优
异的平行度和平面性，抗化学腐蚀性好等特点，这些属性都使它成为制造高品质光学元件
的理想选择。
bk7玻璃折射率
bk7玻璃折射率BK7玻璃是一种常见的光学玻璃材料，具有高折射率和低散射率的特点，被广泛应用于光学器件、仪器仪表、光学透镜等领域。
本文将对BK7玻璃的折射率进行详细介绍。
一、什么是折射率折射率是光线从一种介质射入另一种介质时，由于介质的折射率不同而发生的偏折现象。
在光学中，折射率是介质对光的传播速度的一种度量。
一般来说，光在介质中传播的速度越慢，折射率就越大。
二、BK7玻璃的折射率BK7玻璃的折射率是多少呢？这个问题需要分别从不同的角度进行回答。
1. 折射率的定义根据折射率的定义，我们可以将光线从真空射入BK7玻璃中，测量其入射角和折射角，从而计算出BK7玻璃的折射率。
根据这种方法，可以得到BK7玻璃的折射率为1.5168。
2. 实验测量除了理论计算，我们还可以通过实验测量的方式来确定BK7玻璃的折射率。
在实验中，一般采用的是折射计或自准直干涉仪等设备。
经过多次实验测量，可以得到BK7玻璃的平均折射率为1.5168左右。
3. 光学手册数据光学手册是光学领域中常用的参考书籍，其中包含了大量的光学参数数据。
根据光学手册的数据，BK7玻璃的折射率为1.5168。
综合以上三种方法得到的结果，我们可以得出结论：BK7玻璃的折射率为1.5168。
三、BK7玻璃折射率的影响因素BK7玻璃的折射率受到多种因素的影响，主要包括以下几个方面。
1. 入射光的波长光的波长对BK7玻璃的折射率有一定的影响。
一般来说，波长越短，折射率就越大，波长越长，折射率就越小。
在常见的可见光范围内，BK7玻璃的折射率基本保持不变。
2. 温度温度对BK7玻璃的折射率也有一定的影响。
一般来说，温度越高，折射率就越小，温度越低，折射率就越大。
在常见的温度范围内，BK7玻璃的折射率变化很小，可以忽略不计。
3. 光路长度光路长度是指光线在介质中传播的距离。
在光路长度很短的情况下，BK7玻璃的折射率基本不受影响。
但是在光路长度较长的情况下，由于光线经过多次反射和折射，会导致折射率的变化。
肖特玻璃参数
肖特玻璃参数肖特玻璃是一种特殊的光学材料，具有很多独特的参数和特性。
本文将介绍几个重要的肖特玻璃参数，包括折射率、色散、透过率和热膨胀系数等。
一、折射率折射率是光线从真空或空气中进入某种介质时的光速与在真空或空气中的光速之比。
对于肖特玻璃而言，折射率是一个重要的参数，它决定了光线在玻璃中的传播速度和光线的弯曲程度。
肖特玻璃的折射率通常在可见光范围内变化较小，但在紫外光和红外光区域可能会发生较大的变化。
折射率的变化对于光学元件的设计和使用非常重要，因为它直接影响光线的聚焦和折射效果。
二、色散色散是指光线经过折射或反射后，不同波长的光线发生的偏移量不同的现象。
肖特玻璃的色散特性是由其折射率随波长的变化引起的。
肖特玻璃通常具有较小的色散，即不同波长的光线在玻璃中的传播速度变化较小，因此能够实现较好的色彩再现和光学成像效果。
这使得肖特玻璃在光学仪器、摄影镜头等领域得到广泛应用。
三、透过率透过率是指光线通过材料时的光强与入射光强之比。
肖特玻璃的透过率通常较高，能够使光线在玻璃中传播时尽量减少能量损失。
肖特玻璃的高透过率使其在光学领域中得到广泛应用，例如光学透镜、窗户玻璃等。
高透过率不仅可以提高光学器件的效率，还可以减少光线的散射和反射，提高成像质量。
四、热膨胀系数热膨胀系数是指物体在温度变化时单位温度变化下的长度或体积变化比例。
肖特玻璃的热膨胀系数相对较小，表明它在温度变化时能够保持较好的稳定性和可靠性。
由于肖特玻璃的热膨胀系数较小，使得它在高温或低温环境中能够保持较好的物理性能和光学性能。
这使得肖特玻璃在高温熔炼、光学仪器和光学测量等领域得到广泛应用。
肖特玻璃的折射率、色散、透过率和热膨胀系数是其重要的参数和特性。
这些参数决定了肖特玻璃在光学领域中的应用范围和性能表现。
了解和掌握这些参数对于光学器件的设计、制造和使用具有重要意义。
肖特玻璃的独特性能使其在光学仪器、摄影镜头、光学测量等领域具有广泛的应用前景。
k9光学玻璃参数
K9光学玻璃参数1. 简介K9光学玻璃是一种常用的光学材料，具有优良的光学性能和物理性能。
它被广泛应用于光学仪器、摄影镜头、望远镜、显微镜等领域。
本文将详细介绍K9光学玻璃的参数及其对光学性能的影响。
2. 光学参数K9光学玻璃的主要光学参数包括折射率、色散、透过率等。
2.1 折射率折射率是衡量材料对入射光线折射程度的物理量。
K9玻璃的折射率通常在可见光范围内约为1.5左右，这使得它具有较高的透明度和良好的成像质量。
2.2 色散色散是指不同波长的光在材料中传播时速度不同而产生的偏折现象。
K9玻璃具有较小的色散特性，这意味着它能够有效地减少色差，提高成像质量。
2.3 透过率透过率是指光线通过材料时被吸收的程度。
K9玻璃通常具有较高的透过率，能够使更多的光线穿过材料，提高成像的亮度和清晰度。
3. 物理参数K9光学玻璃的物理参数对其光学性能和使用环境有重要影响。
3.1 密度密度是指单位体积内所含质量的大小。
K9玻璃的密度通常在2.5-2.6 g/cm³之间，这使得它具有适中的重量，在使用时既不会过重也不会过轻。
3.2 硬度硬度是衡量材料抵抗划伤和磨损能力的物理量。
K9玻璃具有较高的硬度，能够抵抗一定程度的划伤和磨损，保持良好的表面质量。
3.3 熔点熔点是指物质从固态转变为液态时所需要达到的温度。
K9玻璃的熔点通常在700℃左右，这使得它在常见使用环境下具备良好的稳定性。
4. 影响因素K9光学玻璃的性能受多个因素影响，包括制备工艺、材料纯度等。
4.1 制备工艺制备工艺对K9玻璃的折射率、色散等光学参数有重要影响。
精细的制备工艺可以使K9玻璃具有更高的光学性能。
4.2 材料纯度材料纯度是指K9玻璃中杂质含量的大小。
较高的纯度可以提高K9玻璃的透明度和光学性能。
5. 应用领域由于其优良的光学性能和物理性能，K9光学玻璃被广泛应用于以下领域：•光学仪器：例如显微镜、望远镜、投影仪等。
•摄影镜头：作为镜头元件使用，提高成像质量。
neg玻璃折射率
neg玻璃折射率折射率是光学介质的一个基本特性，反映了光在介质中传播速度的变化。
neg玻璃是一种常见的光学材料，其折射率因制造工艺和成分的不同而有所差异。
一般来说，neg玻璃的折射率在1.4到1.9之间。
这取决于其制造过程中使用的材料和制造工艺。
在光学应用中，neg玻璃被广泛用于制造各种透镜和反射镜。
它的折射率对于这些设备的性能至关重要。
然而，测量neg玻璃的折射率并不总是直接的。
通常，使用光干涉仪来测量光学材料的折射率。
在这种设备中，一束激光被反射并穿过样品，然后与参考光束进行干涉。
通过测量干涉图案的变化，可以确定样品的折射率。
除了折射率之外，neg玻璃还有其他重要的特性，如透光性、硬度、耐热性等。
这些特性取决于制造过程中使用的材料和工艺。
例如，含有氟化物的neg玻璃具有较高的折射率和优良的透光性，常用于制造高级光学设备。
而含有钡的neg玻璃则具有较高的硬度和耐热性，常用于制造需要承受高温和高湿度的光学设备。
在光学设计和制造过程中，了解neg玻璃的折射率和其他特性是非常重要的。
这些信息可以帮助工程师们选择适合特定应用的光学材料，并优化光学设备的性能。
同时，也可以帮助研究人员更好地理解光在neg玻璃中的传播行为，为未来的光学技术发展提供基础数据。
总之，neg玻璃的折射率是一个关键参数，对于其光学性能和应用具有重要影响。
测量折射率并了解其他特性是设计和制造光学设备的关键步骤。
在未来，随着光学技术和材料科学的不断发展，我们有理由相信，neg玻璃和其他光学材料的性能将得到进一步优化，为光学工程和科学研究提供更多可能性。
玻璃镜片 折射率
玻璃镜片折射率
玻璃镜片是一种常见的光学材料，其折射率是一个重要的参数。
折射率是光线从一种介质射入另一种介质时的折射效应的量度，它描述了光线在介质中传播时的速度变化情况。
玻璃镜片的折射率决定了光线在镜片中的传播路径和角度。
折射率是一个与介质本身特性相关的物理量，不同材料的折射率不同。
折射率与光的波长有关，对于可见光来说，不同颜色的光在玻璃镜片中的传播速度和路径也不同，因此会发生色散现象。
这也是为什么当白光透过玻璃镜片时，会分解成不同颜色的光谱。
玻璃镜片折射率的大小对于光学器件的设计和性能有着重要的影响。
例如在透镜设计中，折射率的值决定了透镜的焦距和成像能力。
不同折射率的玻璃镜片可以组合成复杂的光学系统，用于实现不同的光学功能和效果。
除了在光学器件中的应用，玻璃镜片的折射率还在其他领域发挥着作用。
在化学分析中，折射率可以用于测量溶液中溶质的浓度，通过测量溶液的折射率变化来推算溶质的浓度。
这种方法被广泛应用于食品、药品等领域的质量控制和研究中。
玻璃镜片的折射率还与其材料的品质和制备工艺有关。
优质的玻璃材料和精密的加工工艺可以使得玻璃镜片的折射率更加准确和稳定。
这对于一些高精度的光学仪器和设备来说尤为重要，可以提高其测
量和成像的精度。
玻璃镜片的折射率是一个重要的光学参数，影响着光线在玻璃镜片中的传播速度和路径。
折射率的大小决定了光学器件的性能和功能，同时也与材料的品质和制备工艺有关。
通过研究和控制玻璃镜片的折射率，可以实现更多种类和更高性能的光学器件，推动光学技术的发展和应用。
眼镜折射率检测 标准
眼镜折射率检测标准
折射率参数是光学透镜的一个重要参数指标，为了确保光学系统有很好的成像质量，需要精确测量光学材料的折射率。
目前高精度测量光学玻璃材料的折射率是通过最小偏向角法进行检测，但最小偏向角法进行检测的前提是需要将待测的光学玻璃制作成一个三棱镜，进行光折射，同时需要精确检测三棱镜的相关角度。
因此最小偏向角法检测光学玻璃材料的折射率是一种直接检测的方式，它存在以下技术问题：1、需要破坏光学元件，这样必然不适用于成品镜片的检测；2、棱镜制作难度大，周期长，且针对不同批次、不同材料的光学玻璃，需要分别制作相应的棱镜，检测效率较低；
3、测试时采用的是三棱镜，因此不适用于非球面镜片、柱面镜片等
非规则面型的镜片的检测。
最小偏向角法比较适用于玻璃制造商对同一批次的原材料玻璃进行检测，而不适用于对成品镜片进行在线高精度检测，例如对眼镜片的折射率检测，需要在不知道光学元件材料的情况下，且不破坏光学元件本身，来实现其折射率检测，进而确定其材料属性。
目前针对成品镜片的折射率检测方法主要有2种：一种是根据光焦度公式进行逆向计算，即利用机械精密测量方法测定其前后表面曲率、中心厚度和镜片光焦度，根据光焦度公式计算其波长折射率，该方法操作复杂、难度大，难以保证测量精度，且不适用于非球面镜片测量；另外一种方法是改变“环境”折射率方法，
即通过改变与透镜前后表面接触介质的折射率，如将镜片置于已知折
射率的溶液中，或在镜片前后表面贴附已知折射率的柔性介质，分别检测镜片在空气中和在溶液中的光焦度，根据光焦度的变化和溶液的折射率可计算得到镜片的折射率，该方法同样操作复杂，检测难度大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
级别
同一批玻璃中的最大差值
折射率
色散系数
A
0.5X10－4
0.15%
B
1X10－4
C
2X10－4
D
在所定类别内
在所定类别内
2．2．2 光学均匀性
光学均匀性指同一块玻璃中各点折射率的不一致性，是由于退火炉内各处温度不均匀所引起
的。光线通过一块折射率不均匀的玻璃时，会使各部分光程产生不规则的变化，因而影响光学系
统的成像质量。按国家标准规定，当玻璃直径或边长不大于 150mm 的无色光学玻璃毛坯的光学均 匀性用分辨率的比值法表示；玻璃直径或边长为 150mm~300mm 的无色光学玻璃（称大块光学玻 璃）的光学均匀性以一块玻璃中各部位间的折射率微差最大值表示。
2．2．2．1 玻璃的光学均匀性以分辨率的比值 a/a0 表示时，按表 1－6 分为 4 类。 表 1－6 玻璃光学均匀性的分类
表 1－9
类别
玻璃边缘最大光程差异δmax(nm/cm)
S1
3
S2
5
S3
10
S4
20
2．2．4 条纹度 条纹是指玻璃内部折射率的局部不均匀，外形如线状条纹，类似于圆柱透镜，引起光线方向的变
异，主要是由于光学玻璃熔炼过程中各部分成分不同而引起的。最易引起条纹的玻璃是 ZF 类，其 次为 F、BaF、BaK 等。 2．2．4．1 玻璃用投影条纹仪从规定方向观测时，条纹度按表 1－10 分为 4 类。
无色光学玻璃
丹阳市陵合美光学
丹阳市陵合美光学仪器有限公司-- 专业的光学玻璃透镜生产厂家！ 该标准适用于直径或边长不大于 300mm，厚度不大于 60mm 的无色光学玻璃毛坯（以下简称为玻璃）
1．系列、类型和牌号
1．1 系列 无色光学玻璃分为两个系列： （a） 普通光学玻璃系列（P 系列），其牌号序号由 1~99； （b） 耐辐射光学玻璃系列（N 系列），其牌号序号由 501~599。
丹阳市陵合美光学
（f） 气泡度；
（g） 光吸收系数；
（h） 耐辐射性能（N 系列玻璃。
2．2 分类分级
2．2．1 折射率、色散系数
2．2．1．1 根据折射率及色散系数与标准数值的允许差值，玻璃按表 1－3 和表 1－4 各分为 6 级。 表 1－3 无色光学玻璃允许差值
类别
折射度 nd 允许差值
类别
米路程的内透过率的自然对数的负值表示，按表 1－14 分为 8 类。
表 1－14 玻璃光吸收系数分类
类别
光吸收系数最大值
类别
光吸收系数最大值
00
0.001
3
0
0.002
4
1
0.004
5
2
0.006
6
0.008 0.010 0.015 0.030
玻璃牌号
K9 BaK7
质量范围及供货条件应遵守下表的规定(部分)：
表 1－10 玻璃条纹度分类（mm）
类别 光阑孔 玻璃与投影屏 光阑与投影屏 在屏上观测结果
径
间的距离
间的距离
00
1
0
2
1
3
2
4
650+30 650+30 250+10 250+10
2000+100 2000+100 750+30 750+30
无任何条纹影像 无任何条纹影像 无任何条纹影像 每 300cm3 玻 璃 中 允 许 有 长 度 小 于 是 2mm 的条纹影像 10 根，但彼此相距不得 小于 10mm
2．2．3 应力双折射 光学玻璃的内应力是指退火时各处温度不均匀而带来的应力。其危害为：
（1） 应力较大时，在光学加工过程中，容易引起玻璃炸裂；即使应力不大时，也容易使光圈变 坏。
（2） 产生与杂散光相类似的影响，造成像质变坏。 （3） 应力分布不均匀，导致折射率不均匀，使通过玻璃后的光波波面变形，像质也会变坏。 光学玻璃的应力分为中部应力与边缘应力。按规定，小块玻璃检验中部应力；大块玻璃（直径大
—
注：a0 代表平行光管的理论分辨离；a 代表玻璃放入平行光管后的分辨率。
2．2．2．2 玻璃的光学均匀性以一块玻璃中各部位间的折射率微差最大值 Δnmax 表示时，按表 1
丹阳市陵合美光学
－7 分为 4 类。
类别 H1 H2 H3 H4
折射率最大微差Δnmax +2X10－6 +5X10－6 +1X10－5 +2X10－5
A00
>0.003~0.03
A0
>0.03~0.10
A
>0.10~0.25
B
>0.25~0.50
C
>0.50~1.00
D
>1.00~2.00
E
>2.00~4.00
光学玻璃的气泡度级别也可根据每 100cm3 玻璃内允许含有的气泡数量按表 1－13 分为 7 级 表 1－13 玻璃气泡度分级
气泡级别
每 100cm3 玻璃中，直径φ≥0.05mm 的气泡平均数（个）
代号 QF F BaF ZbaF ZF LaF ZlaF TiF TF
玻璃类型
名称 轻火石玻璃
火石玻璃 钡火石玻璃 重钡火石玻璃 重火石玻璃 镧火石玻璃 重镧火石玻璃 钛火石玻璃 特种火石玻璃
各牌号玻璃的折射率π d 、中部色散π F − nC 及色散系数的标准数值按表 1－2 的规定。
玻璃牌号 K9
气泡度
应力双折射类别
光吸收系
类别
级别
中部应力 边缘应力 数类别
0-2
A00-B
1-4
S1-S4
0-4
0-2
A-C
1a-4
S2-S4
1-4
1．2 类型
根据折射率π d 和色散系数ν d 在π d −ν d 领域图（见图 1－2）中的位置，无色光学玻璃按表 1－1 分
为 18 种类型。
代号 FK QK K PK BaK ZK LaK TK KF 1．3 牌号
玻璃类型
表 1－1 无色光学玻璃类型
名称 氟冕玻璃 轻冕玻璃
冕玻璃 磷冕玻璃 钡冕玻璃 重冕玻璃 镧冕玻璃 待冕玻璃 冕火石玻璃
a00
1
a0
2
a
3.3
b
10
c
30
d
90
e
180
结石、结晶体及其它内含物亦作为气泡计算；扁长气泡的直径为最长轴和最短轴的算术平均值。
2．2．6 光吸收系数 在“应用光学“中曾介绍过光束通过透明介质时吸收损失的计算公式为
F2 = F1'e −kl
式中； l 为透明介质厚度，以厘米为单位； F1' 为入射到厚度为 l 的透明介质的光通量； F2 为通过
2．2．4．2 根据规定观察玻璃的方向数，玻璃条纹度按表 1－11 分为 3 级 表 1－11 玻璃条纹度分级
丹阳市陵合美光学
级别
A B C
观察玻璃方向数
3 2 1
2．2．5 气泡度 玻璃中的气泡相当细微的凹透镜，引起光的散射和折射。最容易引起气泡玻璃是含有 BaO 的 BaK、 BaF 和 ZK 等。 2．2．5．1 玻璃的气泡度类别根据其直径或最大边长及所含最大气泡的直径，按图 1－1(略)分为 3 类。
厚度为的透明介质后的光通量；k 为光的吸收系数。
我们称因子 e − kl 为透明介质的内透过率，用τ 内 表示，即
τ iλ = e − kl
对上式两边取自然对数，得
1n τ iλ = − kl 或
k = − 1nτ iπ l
丹阳市陵合美光学
若取为单位长度（1cm），则 k = − 1n τ 内 ，这就是说：玻璃的光吸收系数用白光通过下班中每厘
2．2．5．2 玻璃的气泡度级别根据每 100cm3 玻璃内允许含有气泡的总截面积（mm2）的大小，按 表 1－12 分为 7 级（结石、结晶体及其它内含物亦作为气泡计算。扁长气泡取最长轴和最短轴的算术平均 值为直径计算截面积）。
表 1－12 玻璃气泡度分级（mm2/100mm3）
级别
直径径φ≥0.05mm 气泡的总截面积
于 150mm 和重量超过 3kg）除了检验中部应力，还要检验边缘应力。 2．2．3．1 玻璃的应力双折射以其最长边中部单位厚度上的光程 δ（nm/cm）差表示时，按表 1 －8 分为 4 类。
表 1－8
类别
玻璃中部光程差δ（nm/cm）
1
2
1a
4
2
6
3
10
2．2．3．2 玻璃的应力双折射以其距边缘 5％直径或边长处单位厚度上的最大光程差δmax(nm/cm) 表示时，按表 1－9 分为 4 类。
折射率 nd 允许差值
00
+2X10－4
2
+7X10－4
0
+3X10－4
3
+10X10－4
1
+5X10－4
4
+20X10－4
表 1－4 允许差值
类别
色散系数νd 允许差值
类别
色散系数νd 允许差值
00
+0.2%
2
+0.7%
0
+0.3%
3
+0.9%
1
+0.5%
4
+1.5%
表 1－3 和表 1－4 中的 4 类仅适用于 nd 大于 1.82 的玻璃 2．2．1．2 根据同一批玻璃中，折射率及色散系数的最大差值，玻璃的一致性按表 1－5 分为 4 级。 表 1－5 玻璃一致性的分级
BaK7 ……
