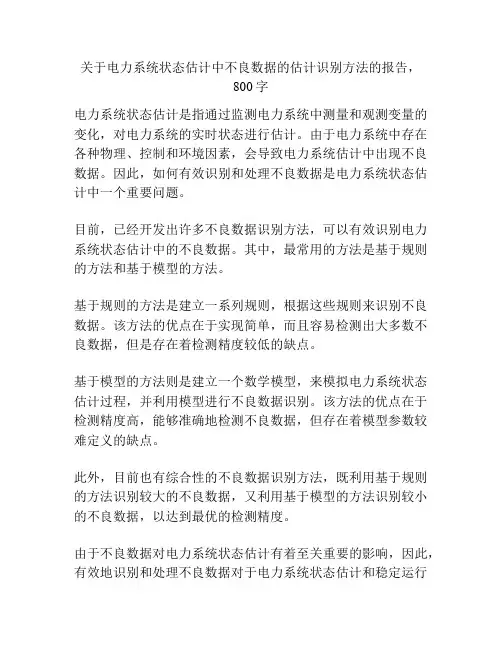

状态估计中不良数据的混合检测辨识法
关于电力系统状态估计中不良数据的估计识别方法
关于电力系统状态估计中不良数据的估计识别方法的报告，
800字
电力系统状态估计是指通过监测电力系统中测量和观测变量的变化，对电力系统的实时状态进行估计。
由于电力系统中存在各种物理、控制和环境因素，会导致电力系统估计中出现不良数据。
因此，如何有效识别和处理不良数据是电力系统状态估计中一个重要问题。
目前，已经开发出许多不良数据识别方法，可以有效识别电力系统状态估计中的不良数据。
其中，最常用的方法是基于规则的方法和基于模型的方法。
基于规则的方法是建立一系列规则，根据这些规则来识别不良数据。
该方法的优点在于实现简单，而且容易检测出大多数不良数据，但是存在着检测精度较低的缺点。
基于模型的方法则是建立一个数学模型，来模拟电力系统状态估计过程，并利用模型进行不良数据识别。
该方法的优点在于检测精度高，能够准确地检测不良数据，但存在着模型参数较难定义的缺点。
此外，目前也有综合性的不良数据识别方法，既利用基于规则的方法识别较大的不良数据，又利用基于模型的方法识别较小的不良数据，以达到最优的检测精度。
由于不良数据对电力系统状态估计有着至关重要的影响，因此，有效地识别和处理不良数据对于电力系统状态估计和稳定运行
至关重要。
上述提出的方法既可以满足电力系统状态估计的需求，又可以保证识别的准确性和合理性，极大地提高了不良数据识别的效率。
综上所述，电力系统状态估计中不良数据的识别方法可以分为基于规则的方法和基于模型的方法以及综合性的方法，这些方法都可以有效地识别电力系统状态估计中出现的不良数据，从而有效地提高电力系统状态估计的准确性和可靠性，以实现安全可靠的电力系统运行。
