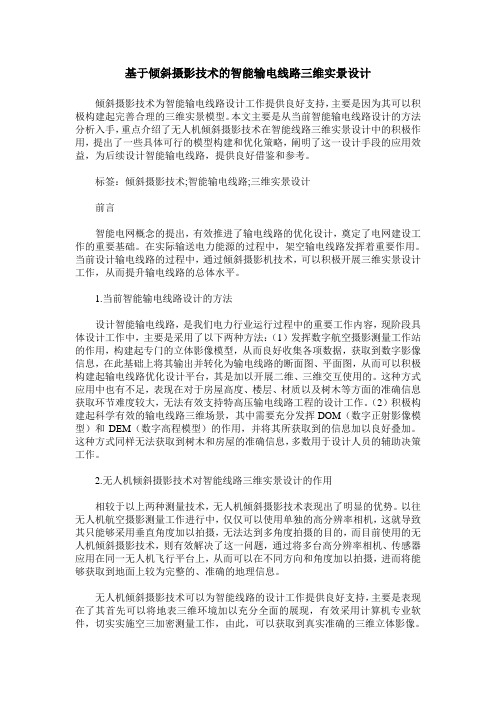

基于倾斜摄影技术的智能输电线路三维实景设计

基于倾斜摄影技术的智能输电线路三维实景设计倾斜摄影技术为智能输电线路设计工作提供良好支持,主要是因为其可以积极构建起完善合理的三维实景模型。
本文主要是从当前智能输电线路设计的方法分析入手,重点介绍了无人机倾斜摄影技术在智能线路三维实景设计中的积极作用,提出了一些具体可行的模型构建和优化策略,阐明了这一设计手段的应用效益,为后续设计智能输电线路,提供良好借鉴和参考。
标签:倾斜摄影技术;智能输电线路;三维实景设计前言智能电网概念的提出,有效推进了输电线路的优化设计,奠定了电网建设工作的重要基础。
在实际输送电力能源的过程中,架空输电线路发挥着重要作用。
当前设计输电线路的过程中,通过倾斜摄影机技术,可以积极开展三维实景设计工作,从而提升输电线路的总体水平。
1.当前智能输电线路设计的方法设计智能输电线路,是我们电力行业运行过程中的重要工作内容,现阶段具体设计工作中,主要是采用了以下两种方法:(1)发挥数字航空摄影测量工作站的作用,构建起专门的立体影像模型,从而良好收集各项数据,获取到数字影像信息,在此基础上将其输出并转化为输电线路的断面图、平面图,从而可以积极构建起输电线路优化设计平台,其是加以开展二维、三维交互使用的。
这种方式应用中也有不足,表现在对于房屋高度、楼层、材质以及树木等方面的准确信息获取环节难度较大,无法有效支持特高压输电线路工程的设计工作。
(2)积极构建起科学有效的输电线路三维场景,其中需要充分发挥DOM(数字正射影像模型)和DEM(数字高程模型)的作用,并将其所获取到的信息加以良好叠加。
这种方式同样无法获取到树木和房屋的准确信息,多数用于设计人员的辅助决策工作。
2.无人机倾斜摄影技术对智能线路三维实景设计的作用相较于以上两种测量技术,无人机倾斜摄影技术表现出了明显的优势。
以往无人机航空摄影测量工作进行中,仅仅可以使用单独的高分辨率相机,这就导致其只能够采用垂直角度加以拍摄,无法达到多角度拍摄的目的,而目前使用的无人机倾斜摄影技术,则有效解决了这一问题,通过将多台高分辨率相机、传感器应用在同一无人机飞行平台上,从而可以在不同方向和角度加以拍摄,进而将能够获取到地面上较为完整的、准确的地理信息。
无人机倾斜摄影测量技术在山区输电线路设计中的应用

无人机倾斜摄影测量技术在山区输电线路设计中的应用摘要:经济的发展带动测绘技术的不断进步,使得无人机倾斜摄影测量技术的应用逐步拓展到民用电力系统建设中。
本文论述了无人机倾斜摄影测量技术在输电线路建设中的多元化应用趋势,本文就通过我司自2016年引进深圳飞马F1000无人机后在一系列输变线路工程中的实际应用,总结出了未来无人机倾斜摄影测量技术在山区电力系统应用中的广阔发展平台和强大决策辅助能力。
关键词:无人机;倾斜摄影测量电力系统;应用发展;电网建设;检修引言众所周知,发电站多建设在偏远地区,特别是水力发电厂更是建立在深山河道上,即使在市区,输电线路工程路径一般都会布设在远离居民聚居区域,往往沿着人迹罕至的高山密林地区布设,尽可能减少对人居环境的影响,同时避免因为征迁引起的工程造价、时间成本的增加。
这就造成了数电线路工程地形条件复杂,勘测设计难度大等现实困境。
如果采用以往输电线路勘测作业方式,需要大面积砍伐路径通道,既不环保高效也不符合政府关于“青山挂白”整治的要求。
同时,由于传统测绘的作业方式,路径方案需要在获得现场测量数据之后才能确定,造成现场劳动强度大、效率低、砍伐树木等获得测绘数据,而定下的路径方案缺乏全局观和整体性,往往会随着线路往前推进,新出现的种种障碍因素对前面已选定的方案造成颠覆性的影响,最终不得不进行方案变更(修改),从而造成重复工作量大、效率难以提升、工期滞后,影响投资效益。
所以采用无人机倾斜摄影测量技术辅助电力线路工程勘测设计是一种最佳的作业方法,也是大势所趋。
1无人机倾斜摄影测量技术概述近年来地理空间信息技术发展迅猛,尤其是灵活机动、相应快速的无人机倾斜摄影测量技术,大大提升了平面高程(三维)精度,更是在几年成长迅速,无人机倾斜摄影测量成为航空测量发展的新趋势。
无人机倾斜摄影测量技术为测绘行也提供更高效、安全的测绘方式。
经我司在多个项目的实际应用证明,使用深圳飞马F1000无人机倾斜摄影测量技术至少可以满足1:1000国家航空摄影测量规范的要求。
BIM+GIS——无人机倾斜摄影三维建模方法详解

BIM+GIS——无人机倾斜摄影三维建模方法详解转自筑龙网近年来,各地的智慧城市建设正如火如荼地展开,城市三维数字模型逐渐成为构建智慧城市的重要基石,地理信息系统作为城市建设的基础内容,也越来越受到重视。
GIS模型展示及测量应用2017年,湖南建工BIM中心工程师携八旋翼多镜头无人机,赴郴州经开区进行倾斜摄影航测作业,利用航测数据建立三维GIS模型,助力郴州经开区智慧互联平台建设。
新兴的倾斜摄影技术能建立高质量的城市三维GIS模型,结合BIM技术为智慧城市建设提供有力支撑。
基于GIS的实景三维模型可以服务智慧城市建设,同时,在规划、国土、水利、旅游等领域的应用也意义重大,前景广阔。
此次倾斜摄影三维建模包括对项目范围内20余平方公里的航测数据采集和后处理,目前,建模工作已完成,本文将对无人机倾斜航测技术及数据处理进行介绍。
倾斜航测基本原理倾斜摄影是近年来航测领域逐渐发展起来的新技术,相对于传统航测采集的垂直摄影数据,通过新增多个不同角度镜头,获取具有一定倾斜角度的倾斜影像。
应用倾斜摄影技术,可同时获得同一位置多个不同角度的、具有高分辨率的影像,采集丰富的地物侧面纹理及位置信息。
基于详尽的航测数据,进行影像预处理、区域联合平差、多视影响匹配等一系列操作,批量建立高质量、高精度的三维GIS模型。
航测数据采集及处理航测范围确定航线规划软件(地面站)的地图数据来源于Google Earth,规划航线之前,在Google Earth中确定项目航测范围,了解航测地貌,进行合理的飞行架次划分,优化航拍方案,提升作业效率。
航线规划及参数设定倾斜航测的飞行参数包括高度、速度、拍摄间隔、航向间距、旁向间距等,不同的参数设置对航测的精度、效率等产生影响。
航测作业前,综合考虑飞控距离、电池消耗、地形地貌、建筑物分布、测量精度等因素,使用地面站软件进行航线规划和参数设定,飞行高度、地面分辨率及物理像元尺寸满足三角比例关系。
输电线路工程勘测中无人机测绘航线设计与优化

输电线路工程勘测中无人机测绘航线设计与优化无人机在输电线路工程勘测中的应用越来越广泛,它能够提高工作效率,减少人力和时间成本,并提供准确且精细的测量数据,对于航线设计与优化起到了关键作用。
在传统的输电线路工程中,勘测人员需要进行现场勘测,步行或乘坐交通工具沿着线路进行测量,这不仅费时费力,而且容易受到地形和环境的限制。
而无人机的出现,改变了传统的勘测方式。
无人机可以飞越难以到达的地点,快速获取大量的测量数据,并且可以根据需要自动调整航线,提高勘测效率。
在无人机测绘航线设计方面,首先需要确定勘测区域的范围和目标,然后根据地形、环境和勘测要求设计无人机的航线。
航线应该覆盖整个勘测区域,并确保数据的准确性和完整性。
在设计过程中需要考虑到一些因素,例如避免障碍物、经济性和安全性等。
通过合理规划航线,可以有效地利用无人机的飞行时间和能量,提高勘测效率。
航线设计完成后,还需要对航线进行优化。
优化的目标是进一步提高勘测效率和数据质量。
优化的方法可以包括:根据勘测需求,对航线进行分段设计,优化每段航线的长度和方向,减少无效测量区域;利用地形和环境的特点,选择最佳飞行高度和角度,减少遮挡和干扰;根据勘测精度要求,合理安排航线的重复覆盖度,提高测量数据的准确性。
除了航线设计和优化,无人机在输电线路工程勘测中还有许多其他的应用。
可以利用无人机进行输电线路杆塔的巡检,通过无人机拍摄的高清照片或视频,可以及时发现和定位杆塔的损坏和缺陷,提前进行维修和替换;还可以利用无人机进行输电线路的热成像勘测,通过红外热像仪获取输电线路的温度分布情况,检测输电线路的负载和故障情况,及时进行处理。
无人机在输电线路工程勘测中的应用对于航线设计与优化起到了关键作用。
通过合理规划航线和优化航线设计,可以提高勘测效率和数据质量,为输电线路工程的规划和维护提供准确可靠的数据支持。
未来随着无人机技术的不断发展和成熟,它将在输电线路工程中发挥更加重要的作用。
