《建筑物防雷设计规范》GB50057-2010
建筑物防雷设计规范
导电体）。 接地的两种结构型式:
A型（单独的水平/垂直接地体） B型（利用建筑物基础钢筋或围绕建筑物的环型人 工接地体）
接地分析（1）
l 接地电阻是表征接地体向大地泄散电流的一个基本 物理参数，在接地设计中占有十分重要的地位。
l 地分为保护性接地、功能性接地和重复接地。
l 影响接地电阻的主要因子:
l
影响接地电阻的最重要因素是接地电极周围
大地的电阻率，次要因子是接地电极的形状和尺寸
。
l 接地电阻的估算方法:
l
R=0.5ρ/ A
l
其中，A为建筑占地面积（m2）
l
ρ为土壤电阻率（Ω·m）
A型接地分析
1.不少于2个接地极 2.在土壤电阻率很低, 接地电阻很容易低 于10Ω时, 无 其他要求 3.土壤电阻率较高, 接地电阻不易达到 10Ω以下时, 对各类防雷建筑物的接地体有 一长度要求。
闪击击在大地或其上突出物（ 例如，建筑物、防雷装置、户
2 术语
6.外部防雷装置 ： 由接闪器、引下线和接地装置组成。 注 ：外部防雷装置完全与被保护的建筑物脱离者称为独立 的外部防雷装置， 其接闪器称独立接闪器。
7、内部防雷装置： 由防雷等电位连接和与外部防雷装置的间隔距离组成。
8、接闪器： 由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋 面、金属构件等组成。
③ 换土。
l
④采用降阻剂。
接地分析
在高频（如1MHz）下， Ω=Rf+2πfL 很大，接地线成了天线 问题一: 环路感应出高电位
Uoc/max=μ0b l H1/max/T1 问题二: 引下线长度为干扰频率的波长λ的λ/4或奇数位时产
GB50057-2010_建筑物防雷设计规范
UDC中华人民共和国国家标准GBPGB50057-2010建筑物防雷设计规范Design code for protection ofStructures against lightning2010-11-03 发布2011-10-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准建筑物防雷设计规范Design code for protection ofStructures against lightningGB 50057-2010主编部门：中国机械工业联合会批准部门：中华人民共和国建设部执行日期：2011年10月1日2011 北京中华人民共和国住房和城乡建设部公告第824号住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为GB 50057 —2010，自2011年10月1日起实施。
其中，第3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、4.2.1(2、3)、4.2.3(1、2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4、5)、4.4.3、4.5.8、6.1.2条(款)为强制性条文，必须严格执行。
原《建筑物防雷设计规范》GB 50057—94(2000年版)同时废止。
中华人民共和国住房和城乡建设部二O一0年十一月三日前言本规范是根据中华人民共和国建设部于2005年3月30日以建标函[2005]84号“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057 -95(2000年版)修订而成的。
本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
GB50057-2010建筑物防雷设计规范
保护角法适用于外形简单的建筑物，但受高度限 制； 网格法适用于对平面表面的保护。
接地 earth；ground
一种有意或非有意的导电连接，由于 这种连接，可使电路或电气设备接到大 地或接到代替大地的某种较大的导电体。
注：接地的目的是：a.使连接到地的导体具有等于 或近似于大地（或代替大地的导电体）的电位；b.引导 入地电流流入和流出大地（或代替大地的导电体）。
GB50057-2010防雷规范
中华人民共和国国家标准GB50057-2010建筑物防雷设计规范Design code for protection ofStructures against lightning2010-11-03 发布 2011-10-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准建筑物防雷设计规范Design code for protection ofStructures against lightningGB 50057-2010主编部门：中国机械工业联合会批准部门：中华人民共和国建设部执行日期：2011年10月1日2011 北京中华人民共和国住房和城乡建设部公告第824号住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为 GB 50057 —2010，自 2011年 10月 1日起实施。
其中，第 3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、 4.2.1(2、3)、4.2.3(1、2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4、5)、4.4.3、4.5.8、 6.1.2条(款)为强制性条文，必须严格执行。
原《建筑物防雷设计规范》 GB 50057—94(2000年版)同时废止。
中华人民共和国住房和城乡建设部二 O一0年十一月三日前言本规范是根据中华人民共和国建设部于 2005年 3月 30日以建标函[2005]84号“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057 -95(2000年版)修订而成的。
本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
《建筑物防雷设计规范》GB50057-2010

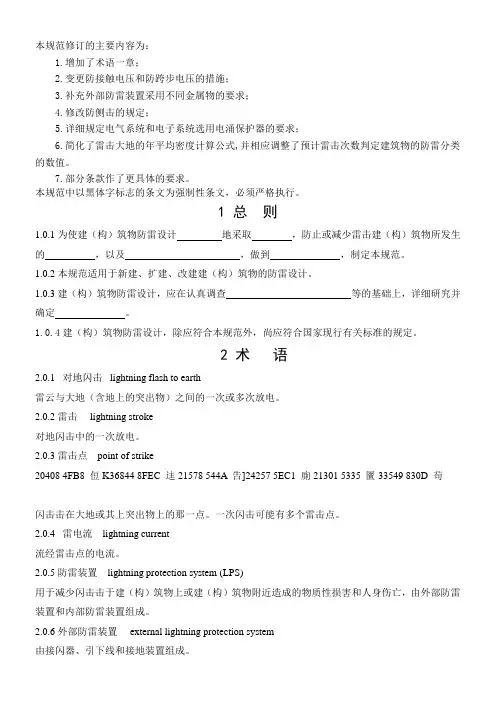

本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
7.部分条款作了更具体的要求。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
1 总则1.0.1为使建（构）筑物防雷设计地采取，防止或减少雷击建（构）筑物所发生的，以及，做到，制定本规范。
1.0.2本规范适用于新建、扩建、改建建（构）筑物的防雷设计。
1.0.3建（构）筑物防雷设计，应在认真调查等的基础上，详细研究并确定。
1.0.4建（构）筑物防雷设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 对地闪击lightning flash to earth雷云与大地（含地上的突出物）之间的一次或多次放电。
2.0.2 雷击lightning stroke对地闪击中的一次放电。
2.0.3雷击点point of strike20408 4FB8 侸K36844 8FEC 迬21578 544A 告]24257 5EC1 廁21301 5335 匵33549 830D 茍闪击击在大地或其上突出物上的那一点。
一次闪击可能有多个雷击点。
2.0.4 雷电流lightning current流经雷击点的电流。
2.0.5防雷装置lightning protection system (LPS)用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。
2.0.6 外部防雷装置external lightning protection system由接闪器、引下线和接地装置组成。
2.0.7 内部防雷装置internal lightning protection system由防雷等电位连接和与外部防雷装置的间隔距离组成。
建筑物防雷设计规范GB 50057-2010
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！建筑物防雷设计规范GB 50057-2010第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1.0.2 条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
建筑物防雷设计规范
3 建筑物的防雷分类
第二类 防雷建筑物
1 国家重点文物保护的建筑物 2 国家级会堂、办公、展览建大城市重要给水水泵房
3 国家级计算中心、国际通讯枢纽等 4 特级和甲级体育馆 5 制造（使用、贮存）爆炸物质的建筑物，且电火花
不易引起爆炸
6 具有1区（或21区）爆炸危险环境的建筑物，且电火 花不易引起爆炸
性环境中的场所 21区：正常运行时，很可能偶然地以空气中可燃性粉尘云形式存在于爆
炸性环境中的场所 22区：正常运行时，不太可能以空气中可燃性粉尘云形式存在于爆炸性
环境中的场所，如果存在仅是短暂的
4 建筑物的防雷措施
防直击雷和闪电电涌侵入：
各类防雷建筑物
防闪电感应：
第一类和第二类中5、6、7款
【说明】闪电电涌侵入：由于雷电对架空线路、电缆线路或金属管道的 作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身 安全或损坏设备。 闪电感应：闪电放电时，在附近导体上产生的雷电静电感应和雷电电 磁感应，它可能使金属部件之间产生火花放电。
4 建筑物的防雷措施
设内部防雷装置：（各类防雷建筑物） ——在建筑物的地下室或地面层处设等电 位连接，包括下面四方面：
有建筑物金属体、金属装置、建筑物内系 统、进出建筑物的金属管线
——外部防雷装置与建筑物金属体、金属 装置、建筑物内系统间，应满足间隔距离
4 建筑物的防雷措施
防LEMP（雷击电磁脉冲） 第二类中的2.3.4款（会堂、展馆、火车
L、W、H为长、宽、高。（适用于H＜100m）
3 建筑物的防雷分类
第一类 防雷建筑物 1. 制造（使用、贮存）炸药（火药、起爆 药、火工品等）大量爆炸物的建筑物，因 电火花而引起爆炸，会造成巨大破坏和人 身伤亡 2. 具有0区或10（20）区爆炸危险环境的建筑 物 3. 具有1（或21）区爆炸危险环境的建筑物， 因电火花引起爆炸，会造成巨大破坏和人 身伤亡
高层建筑幕墙防雷按规范(GB50057-2010)设计的理论探讨
《建筑物防雷设计规范》GB50057-2010规定：3.0.1 建筑物应当根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
3.0.2 在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：1．凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。
2．具有0区或20区爆炸危险场所的建筑物。
3．具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
3.0.3 在可能发生对地闪击的地区，遇下情况之一时，应划为第二类防雷建筑物：1．国家重点文物保护的建筑物。
2．国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆、国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物。
注：飞机场不含停放飞机的露天场所和跑道。
3．国家级计算中心、国际通讯枢纽等对国民经济有重要意义的建筑物；4．国家特级和甲级大型体育馆；5．制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6．具有1区或21区爆炸危险场所的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
7．具有2区或22区爆炸危险场所的建筑物。
8．有爆炸危险的露天钢质封闭气罐。
9．预计雷击次数大于0.05次/a的部、省级办公建筑物和其它重要或人员密集的公共建筑物以及火灾危险场所。
10．预计雷击次数大于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
3.0.4 在可能发生对地闪击的地区，遇下情况之一时，应划为第三类防雷建筑物：1．省级重点文物保护的建筑物及省级档案馆。
2．预计雷击次数大于或等于0.01次/a，且小于或等于0.05次/a的部、省级办公建筑物和其它重要或人员密集的公共建筑物。
3．预计雷击次数大于或等于0.05次/a，且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
建筑物防雷设计规范GB50057-2010
下 湿的建筑
3、建筑物的防雷分类
第一类 防雷建筑物 1、制造（使用、贮存）炸药（火药、起爆药、火工品等）大量爆炸物的建筑物，因电 火花而引起爆炸，会造成巨大破坏和人身伤亡 2、具有0区或10（20）区爆炸危险环境的建筑物 3、 具有1（或21）区爆炸危险环境的建筑物，因电火花引起爆炸，会造成巨大破坏和 人身伤亡
第二类 防雷建筑物 1 国家重点文物保护的建筑物 2 国家级会堂、办公、展览建筑物、大型火车站、国 宾馆、国家档案馆、大城市重要给水水泵房 3 国家级计算中心、国际通讯枢纽等 4 特级和甲级体育馆 5 制造（使用、贮存）爆炸物质的建筑物，且电火花 不易引起爆炸 6 具有1区（或21区）爆炸危险环境的建筑物，且电火 花不易引起爆炸 7 具有2区或11（22）区爆炸危险环境的建筑物 8 工业企业内（删除）有爆炸危险的露天钢质封闭气罐 9 预计N＞0.06（0.05）次/a的部（省）办公建筑及重要 或人员密集的公共建筑物 10 预计N ＞0.3（0.25）次/a的住宅、办公楼等民用建 筑物或一般工业建筑物 第三类防雷建筑物 1 省级重点文物保护的建筑物、省级档案馆 2 预计N≥0.012（0.01）次/a，≤0.06（0.05）次/a的部 （省）办公建筑及重要或人员密集的公共建筑物 3 预计N≥0.06 （0.05）次/a， ≤0.3 （0.25）次/a的住 宅、办公楼等民建
爆炸性粉尘环境
四种粉尘 ——易爆炸性粉尘：在空气中氧气很少的环境也能着火，呈悬浮状时能产生剧烈的爆 炸，如镁、铝、铝青铜等粉尘 ——可燃性导电粉尘：与空气中氧起发热反映而燃烧的导电性粉尘，如石墨、炭黑、 焦炭、铁、锌、钛等粉尘 ——可燃性非导电粉尘：与空气中的氧起发热反映而燃烧的非导电性粉尘，如聚乙烯、 苯酚树脂、小麦、玉米、 砂糖 、可可 、木质、米糠、硫磺等粉尘——可燃纤维：与空气中的氧起发热反映 而燃烧的纤维，如棉花纤维、麻、丝、毛的纤维、木质纤维、人造纤维等。
28.建筑物防雷设计要求规范(GB_50057-2010)
建筑物防雷设计规范(GB 50057-94) 2010版2012年4月建筑物防雷设计规范(GB 50057-94)2010版第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1.0.2 条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
建筑物防雷设计规范(GB_50057-2010)
建筑物防雷设计规范(GB 50057-94) 2010版2012年4月建筑物防雷设计规范(GB 50057-94)2010版第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1.0.2 条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
建筑物防雷设计规范(GB_50057-2010)
建筑物防雷设计规范(GB 50057-94) 2010版2012年4月建筑物防雷设计规范(GB 50057-94)2010版第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷指施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1.0.2 条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3 条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1.0.4 条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2.0.2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
《建筑物防雷设计规范》GB50057-2010
本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
7.部分条款作了更具体的要求。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
1 总则1.0.1为使建（构）筑物防雷设计地采取，防止或减少雷击建（构）筑物所发生的，以及，做到，制定本规范。
1.0.2本规范适用于新建、扩建、改建建（构）筑物的防雷设计。
1.0.3建（构）筑物防雷设计，应在认真调查等的基础上，详细研究并确定。
1.0.4建（构）筑物防雷设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 对地闪击lightning flash to earth雷云与大地（含地上的突出物）之间的一次或多次放电。
2.0.2 雷击lightning stroke对地闪击中的一次放电。
2.0.3雷击点point of strike闪击击在大地或其上突出物上的那一点。
一次闪击可能有多个雷击点。
2.0.4 雷电流lightning current流经雷击点的电流。
2.0.5防雷装置lightning protection system (LPS)用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。
2.0.6 外部防雷装置external lightning protection system由接闪器、引下线和接地装置组成。
2.0.7 内部防雷装置internal lightning protection system由防雷等电位连接和与外部防雷装置的间隔距离组成。
2.0.8接闪器air-termination system由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
住房和城乡建设部公告第824号――关于发布国家标准《建筑物防雷设计规范》的公告
住房和城乡建设部公告第824号――关于发布国家标准《建筑物防雷设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.11.03
•【文号】住房和城乡建设部公告第824号
•【施行日期】2011.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第824号）
现批准《建筑物防雷设计规范》为国家标准，编号为GB50057-2010，自2011年10月1日起实施。
其中，第3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、4.2.1（2、3）、4.2.3（1、2）、4.2.4（8）、4.3.3、4.3.5（6）、4.3.8（4、5）、4.4.3、4.5.8、6.1.2条（款）为强制性条文，必须严格执行。
原《建筑物防雷设计规范》GB50057-95（2000年版）同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○一○年十一月三日。
GB50057-2010《建筑物防雷设计规范》学习体会
参数
符号
LPL
Ⅰ ⅡⅢⅣ
最大幅值 Imax 200 150 100 100 电流kA
滚球半径
r
20 30 45 60
m
最小幅值
Imin
3
电流kA
5 10 16
我国各类防雷建筑物对应的损害概率
参数
LPL
第一类 第二类 第三类
最大雷电流kA 200
150
100
滚球半径m
30
45
60
最小雷电流kA
5
10
16
• 年预计雷击次数计算方法改进，次数扩大 • 对不同土壤电阻率，有不同的接地体要求 • 增加了屋顶不要求附加保护的条件
TN-S系统
有N线的IT系统
统
按以下形式连接 按以下形式连接
接线形式1 接线形式2 接线形式1 接线形式2
无N线 的IT系
统
L-N间 L-PE间
＋
○ 不适用
○ 不适用 不适用
＋
○
○ 不适用
＋
○
○ 不适用
N-PE间 ○
○ 不适用 ○
○
○
○
L-PEN间 不适用 不适用 ○ 不适用 不适用 不适用 不适用
损害概率PB 损害概率PSPD
0.04 0.01
0.11
0.19
0.02
0.03
雷电流参数对应的累积概率和损害概率
雷电流概率
LPL
Ⅰ
Ⅱ
Ⅲ
Ⅳ
LPS的保护效率 0.98 0.95 0.89 0.81
损害概率PB
0.02
SPD的保护效率 0.99
0.05 0.11 0.19 0.98 0.97 0.97
《建筑物防雷设计规范》GB50057-2010
《建筑物防雷设计规范》GB50057-2010 •UDC 中华人民共和国国家标准GBPGB50057-2010建筑物防雷设计规范Design code for protection ofStructures against lightning2010-11-03 发布 2011-10-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建筑物防雷设计规范Design code for protection ofStructures against lightningGB 50057-2010主编部门：中国机械工业联合会批准部门：中华人民共和国建设部执行日期：2011年10月1日2011 北京中华人民共和国住房和城乡建设部公告第824号住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为 GB 50057 —2010，自 2011年 10月 1日起实施。
其中，第 3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、 4.2.1(2、3)、4.2.3(1、2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4、5)、4.4.3、4.5.8、 6.1.2条(款)为强制性条文，必须严格执行。
原《建筑物防雷设计规范》 GB 50057—94(2000年版)同时废止。
中华人民共和国住房和城乡建设部二 O一0年十一月三日前言本规范是根据中华人民共和国建设部于 2005年 3月 30日以建标函[2005]84号“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057 -95(2000年版)修订而成的。
本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
GB50057-2010 讲义-建筑物防雷设计规范GB50057-2010
新老规范对比结论
1、由易燃易爆环境的划分可感觉：更清晰化；
2、由防雷类别预计雷击次数的变化可感觉：
门槛降低化；
3、由接触电压、跨步电压等细节规定，包括 后面所介绍的均压环规定可感觉：更具体化。
GB50057-2010宣贯材料 • 1、新规范中防雷措施防范的内容增加了 老规范GB50057-94制定的目的仅是防止或 减少雷击建筑物所发生的人身伤亡和文物、 财产损失；新规范增加了防止雷击电磁脉冲 引发的电气和电子系统损坏或错误运行，这 是国力、财力增强，国家发展的必然。
第二类防雷建筑物
增加：特级和甲级体育馆 具有21区爆炸危险场所的建筑物 修改：11区改为21和22区 省、部级建筑物0.06次改为0.05次
住宅0.3次改为0.25次
第三类防雷建筑物
修改：
省部级0.012次改为0.01次
住宅0.3次改为0.25次
一般性工业建筑物0.06次改为0.05次 [说明]修改后其实是降低了防雷类别的门槛。
棉花纤维、麻、丝、毛的纤维、木质纤维、人造纤维等。
第一类与第二类防雷建筑物的区别
1区、21区的建筑物可能划为第一类防雷建
筑物，也可能划为第二类防雷建筑物，如： 易燃液体泵房: 1、在地面时为2区，属第二类； 2、当置于地下或半地下时，因其蒸气和空
气的混合物的比重大于空气，不易扩散，
要划为1区，属第一类防雷建筑物。
附录A 建筑物年预计雷击次数
N=k Ng Ae
其中：k： 2：位于山顶和旷野孤立的建筑物 1.7：金属屋面没有接地的砖木结构建筑 1.5：河（湖）边、山坡下、山地中ρ小处、地 下水露头处、土山顶、山谷风口及特别潮 湿的建筑物 1.0：一般情况 Ng=0.1×Td （Ng=0.024Td 1.3） Ae=[LW+2(L+W)· H(200-H)+πH（200-H）]· -6 10
