2016(市政)图解隧道工程开挖方法
2019最新【建筑】隧道开挖方法课件99模版课件化学
四、台阶临时仰拱法
台阶临时仰拱法一
四、台阶临时仰拱法
台阶临时仰拱法二
一、双侧壁导坑法
隧道双侧壁导坑法（眼镜法）施工二
二、交叉中隔墙法
隧道CRD（交叉中隔墙法）法施工图一
二、交叉中隔墙法
隧道CRD法（交叉中隔墙法）施工图二
二、交叉中隔墙法
隧道CRD法（交叉中隔墙法）施工图三
三、中隔墙法
隧道CD法（中隔墙法）施工图一
三、中隔墙法
隧道CD法（中隔墙法）施工图二
一、隧道开挖方法
• 隧道开挖方法包括： 全断面法、台阶临时仰拱法、双侧壁导坑法、交叉中 隔墙法、中隔墙法等掘进方法：
• 重点介绍开挖方法如下： 双侧壁导坑法、交叉中隔墙法、中隔墙法、台阶临时 仰拱法
一、双侧壁导坑法
隧道双侧壁导坑法（眼镜法）施工一
一、双侧壁导坑法
隧道双侧壁导坑法（眼镜法）施工二
隧道施工各开挖方法
隧道施工各开挖方法隧道施工开挖方法全断面法、正台阶法、正台阶环形开挖法、单侧壁导坑法、双侧壁导坑法、中隔壁法（CD法)、交叉中隔壁法（CRD法）、中洞法、侧洞法、柱洞法等。
全断面法的含义和优缺点地下工程断面采用一次开挖成型的施工方法叫全断面开挖法，该法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简单，便于组织大型机械化施工；施工速度快，防水处理简单，缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
台阶法的含义台阶法施工就是将结构断面分成两个或几个部分，即分成上下两个工作面或几个工作面，分步开挖。
根据地层条件和机械配套情况，台阶法又可分为正台阶法和中隔壁台阶法等。
正台阶法开挖的优点正台阶法能较早使支护闭合，有利于控制其结构变形及由此引起的地面沉降。
台阶法开挖优点（1）灵活多变，适用性强。
凡是软弱围岩、第四纪沉积地层，必须采用正台阶法，这是各种不同方法中的基本方法。
（2）具有足够的作业空间和较快的施工速度。
当地层无水、洞跨小于10m 时，均可采用该方法。
台阶法开挖注意事项（1）台阶数不宜过多，台阶长度要适当，对城市第四纪地层，台阶长度一般以控制在1D内（D一般指隧道跨度）为宜。
（2）对岩石地层，针对破碎地段可配合挂网喷锚支护施工，以防止落石和崩塌。
正台阶环形开挖法的含义与适用地质条件正台阶环形开挖法又称环形开挖留核心土法，一般将断面分成环形拱部、上部核心土、下部台阶等三部分。
根据断面的大小，环形拱部又可分成几块交替开挖。
环形开挖进尺为0.5～1.0m，不宜过长。
台阶长度一般以控制在1D内（D一般指隧道跨度）为宜。
这种方法适用于一般土质或易坍塌的软弱围岩中。
正台阶环形开挖法的施工作业顺序用人工或单臂掘进机开挖环形拱部。
架立钢支撑、喷混凝土。
在拱部初次支护保护下，为加快进度，宜采用挖掘机或单臂掘进机开挖核心土和下台阶，随时接长钢支撑和喷混凝土、封底。
根据初次支护变形情况或施工安排，施工二次衬砌作业。
2016年一建市政真题及答案解析(完整版)
2016年一级建造师考试《市政公用工程实务》真题及答案一、单项选择题（共20题，每题1分）答案及解析（页码均为17版）1.在行车荷载作用下产生板体作用，抗弯拉强度大，弯沉变形很小的路面是（）。
A.沥青混合料B.次高级C.水泥混凝土D.天然石材2.下列工程项目中，不属于城镇道路路基工程的项目是（）。
A.涵洞B.挡土墙C.路肩D.水泥稳定土基层3.下列施工内容中，属于级配砂砾基层施工要点的是（）。
A.宜在水泥初凝钱碾压成活B.压实成活后应立即浇水养护C.碾压时采用先轻型、后重型压路机碾压D.控制碾压速度，碾压至轮迹不大于5mm，表面平整坚实4.预应力混凝土应优先采用（）水泥。
A.火山灰质硅酸盐B.硅酸盐C.矿渣硅酸盐D.粉煤灰硅酸盐5.关于桥梁防水涂料的说法，正确的是（）。
A.防水涂料配料时，可掺入少量结块的涂料B.第一层防水涂料完成后应立即涂布第二层涂料C.涂料防水层内设置的胎体增强材料，应顺桥面形车方向铺贴D.防水涂料施工应先进行大面积涂布后，再做好节点处理6.沉井下沉过程中，不可用于减少摩擦阻力的措施是（）。
A.排水下沉B.空气幕助沉C.在井外壁与土体间灌入黄砂D.触变泥浆套助沉7.关于桥梁悬臂浇筑法施工的说法，错误的是（）。
A.浇筑混凝土时候，宜从与前段混凝土连接端开始，最后结束于悬臂前端B.中跨合龙段应最后浇筑，混凝土强度宜提高一段C.桥墩两侧梁段悬臂施工应对称进行D.连续梁的梁跨体系转换应在解除各墩临时固结后进行8.关于钢梁施工的说法正确的是（）。
A.人行天桥钢梁出厂前可不进行试拼装B.多节段钢梁安装时，应全部节段安装完成后再测量其位置、标高和预拱度C.施拧钢梁高强螺栓时候，最后应采用木棍敲击拧紧D.钢梁顶板的受压横向对接焊缝应全部进行超声波探伤检验9.SMW工法桩（型钢水泥土搅拌墙）复合围护结构多用于（）地层。
A.软土B.软岩C.砂卵石D.冻土10.基坑边坡坡度是直接影响基坑稳定的重要因素，当基坑边坡土体重的剪应力大于土体的（）强度时，边坡就会失稳坍塌。
洞身开挖常见工法图解
一级建造师施工图解：洞身开挖常见工法图解一、施工方法本标段工程各隧道洞身段开挖，单线隧道Ⅲ级围岩采用全断面法，Ⅳ、Ⅴ级围岩采用台阶法或CRD法，Ⅵ级围岩采用环形开挖预留核心土法；双线隧道Ⅲ、Ⅳ级围岩采用台阶法，Ⅴ级围岩采用三台阶七步作业法或大拱脚台阶法施工。
二、开挖工艺详见“图4-4-2隧道断面开挖施工工艺流程图”。
图4-4-2隧道断面开挖施工工艺流程图三、开挖方法（1）全断面开挖法全断面法开挖施工程序见图4-4-3。
图4-4-3全断面法开挖顺序图（2）台阶开挖法根据围岩状况，确定上台阶领进长度L，台阶法施工程序见图4-4-4。
台阶法施工程序：开挖1，施作。
Ⅱ拱部初期支护；开挖3，施作。
Ⅳ曲墙部分初期支护；施作Ⅴ及Ⅵ步仰拱及填充；适时进行Ⅶ步施工，施作防排水系统及二次衬砌。
图4-4-4台阶法开挖顺序图（3）三台阶七步开挖作业法开挖法施工程序及步骤见图4-4-5。
1、上部环形土开挖，进行初期支护；2、左侧导坑开挖，进行初期支护；3、右侧导坑开挖，进行初期支护；4、左侧导坑开挖，进行初期支护；5、右侧导坑开挖，进行初期支护；6、预留核心土开挖；7、仰拱开挖；Ⅷ、仰拱部支护；Ⅸ、仰拱回填浇筑；Ⅹ、拱墙防水板及二次衬砌。
图4-4-5三台阶七步开挖法施工程序及步骤图（4）大拱脚台阶开挖法大拱脚台阶开挖法施工程序及步骤见图4-4-6。
1、上部左侧开挖，回填大拱脚、进行初期支护；2、上部右侧开挖，回填大拱脚、进行初期支护；3、下部左侧开挖，进行初期支护；4、下部右侧开挖，进行初期支护；5、仰拱开挖；Ⅵ、仰拱部支护衬砌；Ⅶ、仰拱回填浇筑；Ⅷ、拱墙防水板及二次衬砌。
图4-4-6大拱脚台阶开挖法施工程序及步骤图CRD开挖法施工程序及步骤见图4-4-7。
1、左侧拱部开挖，进行初期、临时支护；2、左侧拱墙开挖，进行初期、临时支护；3、右侧拱部开挖，进行初期支护；4、右侧拱墙开挖，进行初期支护；5、仰拱开挖、支护；Ⅵ、仰拱回填浇筑；Ⅶ、拱墙防水板及二次衬砌。
隧道洞身开挖
隧道洞身开挖隧道开挖方法是指隧道开挖成型方法，隧道掘进方式是指岩体的破碎挖除方式。
隧道围岩稳定性主要取决于围岩本身，但开挖方法与掘进方式对围岩的稳定状态有着直接而重要的影响。
因此，隧道开挖应遵循这样的原则：在保证围岩稳定或减少对围岩的扰动的前提条件下，选择恰当的开挖方法和掘进方式，尽量提高掘进速度。
一、隧道开挖方法按开挖隧道的横断面分部情况，开挖方法可以分为全断面法、台阶法、分部开挖法。
（一）全断面法全断面法全称为“全断面一次开挖法”，即按隧道设计断面轮廓一次开挖成型的方法，如图6-5所示。
图6-5 全断面施工工序示意1—开挖；2—检底；Ⅰ—初期支护；Ⅱ—铺底混凝土；Ⅲ—模筑混凝土衬砌1.适用范围、条件及优缺点全断面法主要适用Ⅰ～Ⅱ级围岩，也可用在小断面的Ⅲ级围岩中，浅埋段、偏压段和洞口段不宜采用。
但在采用超前支护，特别是掌子面锚杆等辅助工法的条件下，全断面法也可以在围岩级别低的隧道中应用。
该法必须具备大型施工机械，隧道长度或施工区段长度不宜太短，一般不应小于1 km，否则采用大型机械化施工的经济性差。
全断面法具有较大的作业空间，有利于采用大型配套机械化作业，钻爆施工效率较高，可采用深眼爆破，提高施工掘进速度，且工序少、便于施工组织和管理，较分部开挖法减少了对围岩的扰动次数。
但由于开挖面积较大，围岩相对稳定性降低，且每循环工作量相对较大，深孔爆破用药量大，引起振动大，因此要求精心进行钻爆设计和严格控制爆破作业。
2.全断面法施工工艺流程（图6-6）3.全断面法施工要点（1）加强对开挖面前方工程地质和水文地质的调查。
对不良地质情况，要及时预测、预报和分析研究，随时准备好应急措施，以确保施工安全和工程进度。
（2）各工序机械设备要配套。
如钻孔、装渣、运输、支护、衬砌等主要机械和相应的辅助机具，在尺寸、性能和生产能力上要相互配合，工作方面要环环紧扣，不致彼此互受牵制而影响掘进，以充分发挥机械设备的使用效率和工序之间的协调作用。
2016年一级建造师市政工程实务：3-3盾构法施工(完整)
盾构掘进技术 （密闭式）
注浆法 渗透注射法：不改变土颗粒排列，只使注入材料渗透到土颗粒间隙并固结；适用于砂卵土层 挤密注浆法（或劈裂注浆法）：沿注浆层面地层形成脉状裂缝，利用注浆材料使土颗粒间隙减小、土体被挤密；适用于低渗透性土层
5、从经济角度讲，连续的盾构施工长度不宜小于 300m
1、井壁上设有盾构始发洞口，井内设有盾构基座和反力架
1、工作井断面尺寸确定 2、宽度一般应比盾构直径大 1.6～2.0m，以满足操作的空间要求
城镇施工注意事项
3、长度：（1）满足盾构内安装设备（2）考虑盾构始发时，拆除洞口围护结构和在盾构后面设置反力架以及垂直运输所需的空间
同步注浆（居多，最快） 2、盾构直径大，或在冲积黏性土和砂质土中掘进，多采用同步注浆
3、为从设在盾构的注浆管注入和从管片注浆孔注入
注浆
一次注浆
即时注浆：一环掘进结束后从管片注浆孔注入
后方注浆：1、掘进数环后从管片注浆孔注入的方式 2、自稳性好的软岩中，多采取后方注浆方式
目的：弥补一次注浆缺陷
二次注浆
与 既有结构物变位及变形
4、弹塑性变形以及徐变变形，导致地层承载能力降低 第 1 阶段（前期）：地下水位降低产生固结沉降
第 2 阶段（开挖面前）：弹塑性变形引起地层沉降或隆起
地层变形机理
第 3 阶段（通过时）：超挖、纠偏、盾构外周与周围土体的摩擦等原因而发生地层沉降或隆起 第 4 阶段（尾部）：空隙填充不及时，则土体的弹塑性变形引起地层沉降
4、盾构转角的修正，可采取刀盘向盾构偏转同一方向旋转的方法
制
控制内容：注浆状况（注浆量、注浆压力）
2016版山东省市政工程消耗量定额工程量计算规则
封面作者：Pan Hongliang仅供个人学习第一册通用工程第一章土石方工程说明一、本章定额适用于各类市政工程（有关专业册注明不适用本章定额的除外）。
二、干土、湿土、淤泥的划分以地质勘察资料为准，含水率>25%、不超过液限的为湿土；或以地下常水位为准，常水位以上为干土，以下为湿土；含水率超过液限的为淤泥。
挖湿土时，按相应定额人工、机械乘以系数1.18,干、湿土工程量分别计算。
采用井点降水的土方应按干土计算。
三、沟槽、基坑、平整场地和一般土石方的划分：底宽7m以内、底长大于底宽3倍以上按沟槽计算；底长小于底宽3倍以内且底面积在150m2以内按基坑计算；厚度在30cm以内就地挖、填土按平整场地计算；超过上述范围的土、石方按一般土方和一般石方计算。
四、人工夯实土堤、机械夯实土堤执行本章人工填土夯实平地、机械填土夯实平地项目。
五、挖土机在垫板上作业，人工、机械乘以系数1.25,搭拆垫板的费用另行计算。
六、推土机推土或铲运机铲土的平均土层厚度小于30cm时，推土机台班乘以系数1.25,铲运机台班乘以系数1.17。
七、除大型支撑基坑土方开挖子目外，在支撑下挖土按实挖体积，人工挖土子目乘以系数 1.43、机械挖土子目乘以系数1.2。
先开挖后支撑的不属于支撑下挖土。
八、挖密实的钢碴按挖四类土，人工子目乘以系数2.5,机械子目乘以系数1.5。
九、人工挖土中遇碎、砾石含量在31%〜50%的密实黏土或黄土时按四类土乘以系数 1.43,碎、砾石含量超过50%时另行处理。
十、三、四类土的土方二次翻挖按降低一级类别套用相应定额。
淤泥翻挖执行相应挖淤泥子目。
十一、石方爆破按炮眼法松动爆破和无地下渗水和积水考虑，定额内未包括防水和覆盖材料费，发生时可按实际计算。
抛掷和定向爆破另行处理。
打眼爆破若有石料粒径解小要求，増加的费用另计。
定额中己包括爆破后的改炮、改锤等工序。
十二、反铲挖掘机挖坑、槽土方按反铲挖掘机挖土定额子目机械消耗量乘以系数 1.2,其他不变。
2016年二建《市政公用工程管理与实务》历年真题试卷(带答案解析)
二建市政管理与实务第 1题：单选题(本题1分)在地基或土体中埋设强度较大的土工聚合物，从而提高地基承载力、改善变形特性的加固处理方法属于（）。
A、土的补强B、土质改良C、置换法D、挤密法【正确答案】：A【答案解析】：本题考查的是不良土质路基处理。
土的补强是采用薄膜、绳网、板桩等约束住路基土，或者在土中放入抗拉强度高的补强材料形成复合路基以加强和改善路基土的剪切特性。
教材P13。
第 2题：单选题(本题1分)下列路面基层材料中，收缩性最小的是（）。
A、石灰稳定土B、水泥稳定土C、二灰稳定土D、二灰稳定粒料【正确答案】：D【答案解析】：本题考查的是常用无机结合料稳定基层的特性。
二灰稳定土具有明显的收缩特性，小于水泥土和石灰土，也被禁止用于高等级路面的基层，而只能做底基层。
二灰稳定粒料可用于高等级路面的基层与底基层。
教材P15。
第 3题：单选题(本题1分)下列指标中，不属于混凝土路面配合比设计指标的是（）。
A、弯拉强度B、抗压强度C、工作性D、耐久性【正确答案】：B【答案解析】：本题考查的是水泥混凝土路面施工技术。
混凝土的配合比设计在兼顾技术经济性的同时应满足弯拉强度、工作性、耐久性三项指标要求。
教材P23。
第 4题：单选题(本题1分)钢筋的级别、种类和直径应按设计要求选用，当需要代换时，应由（）单位做变更设计。
A、建设B、监理C、施工D、原设计【正确答案】：D【答案解析】：本题考查的是钢筋混凝土施工枝术。
当需要代换时，应由原设计单位作变更设计。
教材P29。
第 5题：单选题(本题1分)关于预应力钢绞线张拉的说法，错误的是（）。
A、构件混凝土强度不得低于设计值的75%B、当设计无要求时，张拉顺序可采用对称张拉C、长20m梁直线预应力钢绞线可采用一端张拉方式D、工作人员可站在张拉千斤顶后面随时观察张拉情况【正确答案】：D【答案解析】：本题考查的是现浇预应力（钢筋）混凝土连续梁施工技术。
通过常识可以判断出张拉时，千斤顶后不允许站人。
2016年《上海市政工程预算定额(第一册：道路、桥梁、隧道工程)》宣贯
宣贯大会主讲人：何伊君、滕敦CONTENT Sucdri 目录一定额总体编制概况二各分册编制概况定额总体编制概况一、编制背景及过程背景根据《上海市城乡建设和交通委员会关于同意修编〈上海市建设工程预算定额〉的批复》（沪建交（2012）1057号）的精神以及上海市建筑建材业市场管理总站《关于发布〈上海市建设工程预算定额修编总纲〉的通知》（沪建市管[2013]115号）的指示精神修编。
随着时间的推移，《上海市市政工程预算定额（2000）》中的许多施工工艺、施工材料、施工机械已被淘汰，定额中人工、机械的消耗量与实际情况相差悬殊，对其进行修编势在必行。
组织结构图Page 6一、编制背景及过程背景根据《上海市城乡建设和交通委员会关于同意修编〈上海市建设工程预算定额〉的批复》（沪建交（2012）1057号）的精神以及上海市建筑建材业市场管理总站《关于发布〈上海市建设工程预算定额修编总纲〉的通知》（沪建市管[2013]115号）的指示精神修编。
“2016市政定额”修编自2014年3月启动，2016年8月形成报批稿，历时2年多时间。
2016年12月20日经上海市住房和城乡建设管理委员会沪建标定[2016]1162号文发布，2017年6月1日起正式实施。
凡2017年6月1日起进行招标登记的建设工程执行新定额随着时间的推移，《上海市市政工程预算定额（2000）》中的许多施工工艺、施工材料、施工机械已被淘汰，定额中人工、机械的消耗量与实际情况相差悬殊，对其进行修编势在必行。
一、编制背景及过程编制过程7个阶段工作大纲阶段定额分册、章、节及子目划分阶段定额修编初稿阶段征求意见稿阶段水平测算阶段送审稿阶段报批稿阶段二、编制指导思想1 2 3 4接轨《建设工程工程量清单计价规范（GB50500-2013）》和《市政工程工程量计算规范（GB50857-2013）》等最新国家计价规范。
推动“新技术、新工艺、新材料、新设备”等四新技术的广泛应用。
隧道施工开挖方法ppt课件
平顺，确保钢架连接状态良好。 5.根据监控量测信息，初期支护稳定后拆除中隔壁临时支护，
一次拆除长度不超过15m，并加强拆除中的监控量测。 临时支护拆 除后及时施做隧道仰拱和二次衬砌。
1.根据围岩条件合理确定台阶长度和台阶数量，台阶长 度一般为3～5m（或5～7m），且不宜超过1倍开挖洞径，台 阶高度根据地质情况、隧道断面大小和施工机械设备情况确 定，上台阶高度宜为2.5m。台阶过长或过短皆不利。
2.上台阶施作钢拱架（若有）时，采用扩大拱脚和锁脚 锚杆（管）等措施，控制围岩和初期支护变形，必要时施作 临时仰拱。
4
监控要点：
3.下台阶在上台阶喷射混凝土达到设计强度70%以上时开 挖，当岩体不稳定时需缩短进尺，必要时上下台阶分左、右 两部错开开挖，并及时施做初期支护。
4.施工中应解决好上下台阶的施工干扰问题，下部施工 应减少对上部围岩、支护的扰动。
5.下台阶施工时要保证初支钢架（若有）整体顺接平直， 螺栓连接牢靠。
15
11
中隔壁法（CD法）
中隔壁法开挖方式
12
交叉中隔壁法（CRD法）
①
③ ②
④
3~5 m
3~5 m
⑤
3~5 m
3~5 m
⑥
3~5 m
3~5 m
13
双侧壁导坑法
14
监控要点：
中隔壁法（CD法）、交叉中隔壁法（CRD法）、双侧壁导坑法 监控要点：
施工方案，设备配套及使用，每部开挖长度、步序间距， 循环进尺，初支和临时支护设置情况、锁脚锚杆（管）设置 情况，每部支护封闭时间，临时支护每次拆除长度和时间， 二衬跟进情况。
2016年二建《市政》真题及答案
2016年二级建造师考试真题及参考答案《市政公用工程管理与实务》一、单项选择题（共20题，每题1分，每题的备选项中，只有1个最符合题意）1.在地基或土体中埋设强度较大的土工聚合物，从而提高地基承载力、改善变形特性的加固处理方法属于（）。
A.置换法B. 土的补强C. 土质改良D.挤密法【参考答案】B2.下列路面基层材料中，收缩性最小的是（）.A.二灰稳定土B.石灰稳定土C.水泥稳定土D.二灰稳定粒料【参考答案】D3.下列指标中，不属于混凝土路面配合比设计指标的是（）。
A.工作性B.抗压强度C.耐久性D.弯拉强度【参考答案】B4.钢筋的级别、种类和直径应按设计要求选用，当需要代换时，应由（）单位作变更设计。
A.施工B.建设C.监理D.原设计【参考答案】D5.关于预应力钢较线张拉的说法，错误的是（）。
A.长20m梁直线预应力钢绞线可采用一端张拉方式8.构件混凝土强度不得低于设计值的75%C.当设计无要求时，张拉顺序可采用对称张拉D.工作人员可站在张拉千斤顶后面随时观察张拉情况【参考答案】D6.下列桥型中，在竖向荷载作用下，桥墩或桥台主要承受水平推力的是（）oA.悬索桥B.梁式桥C.拱式桥D.刚架桥【参考答案】C7.浅埋暗挖法开挖方式中，将结构断面分成上下多个工作面、分步开挖的是（）。
A.侧洞法B.台阶法C.中洞法D.全断面开挖法【参考答案】B8.关于暗挖隧道小导管注浆加固技术的说法，错误的是（）。
A.根据工程条件试验确定浆液及其配合比9.应严格控制小导管的长度、开孔率、安设角度和方向C.小导管的尾部必须设置封堵孔，防止漏浆D.注浆时间应由实验确定，注浆压力可不控制【参考答案】D10.下列砌筑要求中，不属于圆井砌筑施工要点的是（）。
A.砌筑时应同时安装踏步B.根据样板挂线，先砌中心的一列砖，并找准高程后接砌两侧C.井内的流槽宜与井壁同时砌筑D.用砌块逐层砌筑收口时，偏心收口的每层收进不应大于50mm 【参考答案】B11.设置于供热管道型塑钢支架根部的护墩，其作用是（）。
隧道工程第六章隧道施工方法2
正确认识
新奥法是修建隧道一种基本理论，是包 含设计与施工内容的隧道工程新概念。
新奥法使用锚喷支护是为了达到保护围岩强 度、控制围岩变形、实现发挥围者自承能力 的目的。 只有采用施工监控量测才能掌握围岩变形 动态，做到控制变形。
锚杆、喷射混凝土和施工量测是新奥法的三
大要素。
SUI DAO GONG CHENG
造价低
浅埋车站，如北京、哈
境恶劣，风险大
尔滨等城市地铁
施工方法 环境场地要求
优点
缺点
隧
矿山法
岩石和坚硬土体， 地面干扰小，造价 进度慢，劳动强度
如青岛和重庆地铁 低
高，风险大
道
工 程
盾构法 和顶管法
城市软地层、深埋 隧道，如上海、广 州、北京等城市地 铁
地面影响小，机械 化程度高，安全， 工人劳动强度低， 进度快
??
① 矿山法：因最早应用于矿石开采而得名，它包括传统方法和
隧
道 工
新奥法。由于在这种方法中，多数情况下都需要采用钻眼爆破
程 进行开挖，故又称为钻爆法。有时为了强调新奥法与传统矿山
法的区别，而将新奥法从矿山法中分出另立系统。
② 掘进机法：包括隧道掘进机（Tunnel Boring Machine，简写 为TBM）法和盾构掘进机法。
6) 对隧道周边进行位移收敛量测是施工过程中必不可少
的一个重要环节，从现场量测反馈信息及时修改设计和施工
隧 方案。
道 工
7) 对外层衬砌周围岩体的渗水，要通过足够的“排堵措
程 施”予以解决，如在两层衬砌之间设置中间防水层等。
『 6.2.4 ▎新奥法施工方法
1. 全断面法
全断面法全称为“全断面一次开挖法”，即按隧道设计 断面轮廓一次开挖成型的方法，即一次钻孔，一次爆破成型、 SUI DAO一GO次NG初CH期ENG支护到位，如图6-3所示。
隧道开挖的几种方法
隧道开挖方法的选择初次接触隧道工程,感触颇深,在从事隧道试验检测工作的同时,我更多的时间就是向优秀的工程师们学习具体的现场施工经验,在学校读书的时候老师也就是大概的讲解了一下,而更多的东西还要靠自己去领悟,去学习。
自己总结了隧道工程的一些开挖方法,加上具体的现场施工逐渐的了解了隧道的施工工序及技术要求。
在当前的施工实践中,从施工造价及施工速度考虑,施工方法的选择顺序为:全断面法→台阶法→环形开挖留核心土法→中隔壁法(CD法)→交叉中壁法(CRD法)→双侧壁导坑法;从施工安全角度考虑,其选择顺序应反过来。
如何正确选择,应根据实际情况综合考虑,但必须符合安全、快速、质量与环保的要求,达到规避风险、加快进度与节约投资的目的。
1、全断面开挖法全断面开挖法就就是按照设计轮廓一次爆破成形,然后修建衬砌的施工方法。
适用条件:(1)I~IV级围岩,在用于Ⅳ级围岩时,围岩应具备从全断面开挖到初期支护前这段时间内,保持其自身稳定的条件。
(2)有钻孔台车或自制作业台架及高效率装运机械设备。
(3)隧道长度或施工区段长度不宜太短,根据经验一般不应小于lkm,否则采用大型机械化施工,其经济性较差。
隧道机械化施工,有三条主要作业线,见表全断面法施工特点(1)开挖断面与作业空间大、干扰小;(2)有条件充分使用机械,减少人力;(3)工序少,便于施工组织与管理,改善劳动条件;(4)开挖一次成形,对围岩扰动少,有利于围岩稳定。
2、台阶法施工台阶法就是先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上、下半断面同时并进的施工方法;按台阶长短有长台阶、短台阶与超短台阶三种。
近年由于大断面隧道的设计,又有三台阶临时仰拱法,甚至多台阶法。
至于施工中究竟应采用何种台阶法,要根据以下两个条件来决定:⑴初期支护形成闭合断面的时间要求,围岩越差,闭合时间要求越短;⑵上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。
在软弱围岩中应以前一条为主,兼顾后者,确保施工安全。
隧道开挖方法及开挖支护顺序图
开挖方法名称
图例
开挖顺序说明
全断面法
①全断面开挖
②锚喷支护
③灌筑衬砌
台阶法
①上半部开挖
②拱部锚喷支护
③拱部衬砌
④下半部中央部开挖
⑤边强部开挖
⑥边墙锚喷支护及衬砌
台阶分部法
①上弧形导坑开挖
②拱部锚喷支护
③拱部衬砌
④中核开挖
⑤下部开挖
⑥边墙锚喷支护及衬砌
⑦灌筑仰拱
上下导坑法
l上弧形导坑开挖拱部锚喷支护拱部衬砌中核开挖下部开挖边墙锚喷支护及衬砌灌筑仰拱上下导坑法2346815677下导坑开挖上弧形导坑开挖拱部锚喷支护拱部衬砌设漏斗随着推进开挖中核下半部中部开挖边墙部开挖边墙锚喷支护衬砌续上表开挖方法名称图例开挖顺序说明上导坑法234715626上导坑开挖上半部其它部位开挖拱部锚喷支护拱部衬砌下半部中部开挖边墙部开挖边墙锚喷支护及衬砌单侧壁导坑法中壁墙法69314527先行导坑上部开挖先行导坑下部开挖先行导坑锚喷支护钢架支撑等设置中壁墙临时支撑含锚喷钢架后行洞上部开挖后行洞下部开挖后行洞锚喷支护钢架支撑灌筑仰拱混凝土拆除中壁墙灌筑全周衬砌双侧壁导坑法863745211131910先行导坑上部开挖先行导坑下部开挖先行导坑锚喷支护钢架支撑等设置临时壁墙支撑后行导坑上部开挖后行导坑下部开挖后行导坑锚喷支护钢架支撑等设置临时壁墙支撑中央部拱顶开挖中央部拱顶锚喷支护钢架支撑等中央部其余部开挖灌筑仰拱混凝土拆除临时壁墙灌筑全周衬砌注
⑤后行导坑下部开挖
⑥后行导坑锚喷支护、钢架支撑等，设置临时壁墙支撑
⑦中央部拱顶开挖
⑧中央部拱顶锚喷支护、钢架支撑等
⑨⑩中央部其余部开挖
⑾灌筑仰拱混凝土
⑿拆除临时壁墙
《山东省市政工程消耗量定额》(2016版)宣贯培训课件
员向在座的专家介绍定额编制概况，听取专家的审查意见。会 后，
根据各位专家意见及时进行了修改。最终完成了送审稿。
山东省2016版市政工程消耗量定额技术交底
二、编制原则
（一）符合国家现行标准规范要求。
（二）以《全国统一市政工程消耗量定额》（2015年）、 《山东省市政工程消耗量定额》（2002年）为基础，在章节顺序
（一）人工消耗量的确定
定额人工不分工种、用工等级，按“综合工日”表示。综合
工日单价取定为95元/工日。
综合工日包括基本用工、辅助用工、超运距用工和人工幅度 差。人工每工日按8小时工作制计算，定额超运距按150m考虑，
人工幅度差按5%考虑。
山东省2016版市政工程消耗量定额技术交底
★基本用工：是指完成单位产品的主要用工量。如砌筑构筑物 的砌砖、抹灰、运输砖、砂浆等的各种用工。
山东省2016版市政工程消耗量定额技术交底
预拌砂浆与传统砂浆对应参考表 种 类 砌筑砂浆 （M） 预拌砂浆 DM5.0、WM5.0 DM7.5、WM7.5 DM10.0、WM10.0 DM15.0、WM15.0 DP5.0、WP5.0 抹灰砂浆 （P） 地面砂浆 （S） DP10.0、WP10.0 DP15.0、WP15.0 DP20.0、WP20.0 DS15.0、WS15.0 DS20.0、WS20.0 传统砂浆 M5.0水泥砂浆、M5.0混合砂浆 M7.5水泥砂浆、M7.5混合砂浆 M10水泥砂浆、M10混合砂浆 M15水泥砂浆、M15混合砂浆 1:1:6混合砂浆 1:1:4混合砂浆 1:3水泥砂浆 1:2水泥砂浆、1:2.5水泥砂浆、1:1:2混合砂浆 1:2.5水泥砂浆、1:3水泥砂浆 1:2水泥砂浆
山东省2016版市政工程消耗量定额技术交底五定额的主要内容序号名称子目数第一册通用工程668第一章土石方工程330第二章钢筋工程87第三章拆除工程94第四章措施项目157第二册道路工程427第一章路基处理108第二章道路基层81第三章道路面层100第四章人行道及其他76第五章交通管理设施62山东省2016版市政工程消耗量定额技术交底第三册桥涵工程806第一章桩基315第二章基坑不边坡支护48第三章现浇混凝土构件109第四章预制混凝土构件147第五章砌筑42第六章立交箱涵38第七章钢结构21第八章装饰40第九章其他46第四册隧道工程616第一章隧道开挖不出渣188第二章隧道衬砌96第三章隧道防水排水12第四章临时工程50第五章盾构法掘进165第六章垂直顶升26第七章隧道沉井40第八章地下混凝土结构39山东省2016版市政工程消耗量定额技术交底第五册给水工程1179第一章管道安装213第二章新设管不原设管连接332第三章管件阀类及附属设备安装165第四章铸铁钢制管件及法兮阀类接口102第五章钢管管件制作195第六章管道附属极筑物172第六册排水工程1221第一章管道渠垅层及基础65第二章管道铺设284第三章水平导向钻进15第四章顶管161第五章渠道方沟90第六章管道附属极筑物538第七章措施项目68山东省2016版市政工程消耗量定额技术交底第七册燃气不集中供热工程1825第一章管道安装335第二章管件附件安装472第三章阀门法兰安装217第四章燃气用附件安装80第五章集中供热用器具设备安装68第六章管道试验吹扫及无损探伤113第七章除锈刷油绝热防腐蚀工程540第八册水处理工程755第一章水处理工程构筑物218第二章水处理工程措施项目66第三章水处理工程设备安装471山东省2016版市政工程消耗量定额技术交底第九册生活垃圾处理工程155第一章生活垃圾卫生填埋100第二章生活垃圾焚烧55第十册路灯工程560第一章变配电工程116第二章架空线路工程91第三章电缆工程63第四章配管配线工程132第五章照明器具安装114第六章防雷接地装置24第七章刷油防腐工程20合计8212按照本次定额编制方案定额的人材机仅列消耗量丌设单价
2016河南省市政工程预算定额-章节说明
总说明一、《河南省市政工程预算定额》(HAAl—31—2016）（以下简称本定额)是依据《市政工程消耗量定额》（ZYAl-31-2015)（以下简称《消耗量定额》）、《建设工程施工机械台班费用编制规则（2015)》、《建设工程施工仪器仪表台班费用编制规则(2015）》；参照《建设工程工程量清单计价规范》(GB50500—2013)（以下简称《计价规范》）,住房和城乡建设部、财政部《关于印发(建筑安装工程费用项目组成）的通知》(建标［2013］44号），住房和城乡建设部《关于做好建筑业营改增建设工程计价依据调整准备工作的通知》（建办标［2016］4号），结合我省建设领域程计价改革需要编制的。
二、本定额适用于河南省行政区域内的新建、扩建和改建市政工程。
三、本定额是编审投资估算指标、设计概算、施工图预算、招标控制价的依据；是建设工程实行工程量清单招标的工程造价计价基础；是编制企业定额、考核工程成本、进行投标报价、选择经济合理的设计与施工方案的参考。
四、本定额工程造价计价程序表中规定的费用项目包括分部分项工程费、措施项目费、其他项目费、规费、增值税。
本定额基价各项费用按照增值税原理编制,适用一般计税方法，各项费用均不含可抵扣增值税进项税额。
五、本定额基价由人工费、材料费、机械使用费、其他措施费、安文费、管理费、利润、规费组成，工程造价计价时可按需分析统计、核算.其他措施费不发生或部分发生可作调整。
六、本定额中定额子目编号含有“Ha”字母的定额子目，为我省扩充标记。
七、本定额基价是定额编制基期暂定价,按市场最终定价原则，基价中涉及的有关费用按动态原则调整。
八、本定额基价中的人工费是根据《消耗量定额》与有关规定，经测算的基期人工费。
基期人工费在本定额实施期,由工程造价管理机构结合建筑市场情况，定期发布相应的价格指数调整。
九、本定额基价中的材料费是根据《消耗量定额》与本定额基价的材料单价计算的基期材料费，在工程造价的不同阶段（招标、投标、结算），材料价格可按约定调整。
隧道开挖方法图解
隧道开挖方法详细介绍在当前隧道施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。
如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。
1、全断面开挖法全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。
适用条件：（1）I～IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。
（2）有钻孔台车或自制作业台架及高效率装运机械设备。
（3）隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，否则采用大型机械化施工，其经济性较差。
全断面开挖法隧道机械化施工，有三条主要作业线：开挖作业线：钻孔台车、装药台车、装载机配合自卸汽车（无轨运输）、装渣机配合矿车及电瓶车或内燃机车（有轨运输）。
锚喷作业线：混凝土喷射机、混凝土喷射机械手、锚喷作业平台、进料运输设备及锚杆灌浆设备。
模筑衬砌作业线：混凝土拌和机具、混凝土输送车及输送泵、防水层作业平台、衬砌钢模台车。
全断面法施工特点：（1）开挖断面与作业空间大、干扰小；（2）有条件充分使用机械，减少人力；（3）工序少，便于施工组织与管理，改善劳动条件；（4）开挖一次成形，对围岩扰动少，有利于围岩稳定。
2、台阶法施工台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。
近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。
台阶法施工台阶法施工至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：（1）初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；（2）上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016（市政）图解隧道工程开挖方法的选择
图解隧道工程开挖方法的选择
初次接触隧道工程，感触颇深，在从事隧道试验检测工作的同时，我更多的时间是向优秀的工程师们学习具体的现场施工经验，在学校读书的时候老师也是大概的讲解了一下，而更多的东西还要靠自己去领悟，去学习。
自己总结了隧道工程的一些开挖方法，加上具体的现场施工逐渐的了解了隧道的施工工序及技术要求。

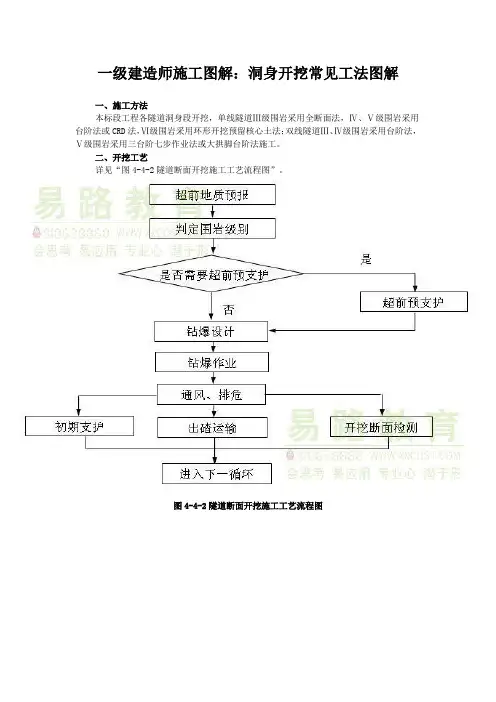

在当前的施工实践中，从施工造价及施工速度考虑，施工方法的选择顺序为：全断面法→台阶法→环形开挖留核心土法→中隔壁法（CD 法)→交叉中壁法（CRD法）→双侧壁导坑法；从施工安全角度考虑，其选择顺序应反过来。
如何正确选择，应根据实际情况综合考虑，但必须符合安全、快速、质量和环保的要求，达到规避风险、加快进度和节约投资的目的。
1、全断面开挖法
全断面开挖法就是按照设计轮廓一次爆破成形，然后修建衬砌的施工方法。
适用条件：
(1)I~IV级围岩，在用于Ⅳ级围岩时，围岩应具备从全断面开挖到初期支护前这段时间内，保持其自身稳定的条件。
(2)有钻孔台车或自制作业台架及高效率装运机械设备。
(3)隧道长度或施工区段长度不宜太短，根据经验一般不应小于lkm，
否则采用大型机械化施工，其经济性较差。
隧道机械化施工，有三条主要作业线，见表
全断面法施工特点
(1)开挖断面与作业空间大、干扰小；
(2)有条件充分使用机械，减少人力；
(3)工序少，便于施工组织与管理，改善劳动条件；
(4)开挖一次成形，对围岩扰动少，有利于围岩稳定。
2、台阶法施工
台阶法是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进
的施工方法；按台阶长短有长台阶、短台阶和超短台阶三种。
近年由于大断面隧道的设计，又有三台阶临时仰拱法，甚至多台阶法。
至于施工中究竟应采用何种台阶法，要根据以下两个条件来决定：
⑴初期支护形成闭合断面的时间要求，围岩越差，闭合时间要求越短；
⑵上断面施工所用的开挖、支护、出碴等机械设备施工场地大小的要求。
在软弱围岩中应以前一条为主，兼顾后者，确保施工安全。
在围岩条件较好时，主要是考虑如何更好的发挥机械效率，保证施工的经济性，故
只要考虑后一条件。
台阶开挖法的优缺点：台阶开挖法可以有足够的工作空间和相当的施工速度。
但上、下部作业有干扰；台阶开挖虽增加对围岩的扰动次数，但台阶有利于开挖面的稳定。
尤其是上部开挖支护后，下部作业就较为安全，但应注意下部作业时对上部稳定性的影响。
台阶开挖时应注意以下几点：
(1)解决好上、下半断面作业的相互干扰问题。
微台阶基本上是合为—个工作面进行同步掘进；长台阶基本上拉开，干扰较小；而短台阶干扰就较大，要注意作业组织。
对于长度较短的隧道，可将上半断面贯通后，再进行下半断面施工。
(2)下部开挖时，应注意上部的稳定。
若围岩稳定性较好，则可以分段顺序开挖；若围岩稳定性较差，则应缩短下部掘进循环进尺；若稳定性更差，则可以左右错开，或先拉中槽后挖边帮。
(3)下部边墙开挖后必须立即喷射混凝土，并按规定做初期支护。
(4)量测工作必须及时，以观察拱顶，拱脚和边墙中部位移值，当发现速率增大立即进行仰拱封闭。
3、环形开挖留核心土法
1、环形开挖进尺宜为0.5-1.0m，核心土面积应不小于整个断面面积的50%
2、开挖后应及时施工喷锚支护、安装钢架支撑，相邻钢架必须用钢筋连接，并应按施工要求设计施工锁角锚杆。
3、围岩地质条件差，自稳时间短时，开挖前应按设计要求进行超前支护。
4、核心土与下台阶开挖应再上台阶支护完成后、喷射混凝土达到设计强度的70%
4、中隔壁法（CD法）
CD 法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道Ⅳ级围岩深埋硬质岩地段以及老黄土隧道（Ⅳ级围岩）地段。
5交叉中隔壁法（CRD法）
是在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工；然
后再开挖最先施工一侧的最后部分，并延长中隔壁，最后开挖剩余部分的施工方法。
采用短台阶法难确保掌子面的稳定时，宜采用分部尺寸小的CRD法，该工法对控制变形是比较有利的。
CD 法是“Center Diaphragm”的简称，而CRD法则是“Cross Diaphragm”的简称。
两者既有联系又有区别。
它们都用于比较软弱地层中而且是大断面隧道的场合。
而前者是在用钢支撑和喷混凝土的隔壁分割开进行开挖的方法；后者则是用隔壁和仰拱把断面上下、左右分割闭合进行开挖的方法，是在地质条件要求分部断面及时封闭的条件下采用的方法。
因此，CRD法与CD法唯一的区别是在施工过程中每一步，都要求用临时仰拱封闭断面。
在CRD法或CD法中，一个关键问题是拆除中壁。
一般说，中壁拆除时期应在全断面闭合后，各断面的位移充分稳定后，才能拆除。
6、双侧壁导坑法
1、侧壁导坑开挖后方可进行下一步开挖。
地质条件差时，每个台
阶底部均应按设计要求设临时钢架或临时仰拱。
2、各部开挖时，周边轮廓应尽量圆顺。
3、应在先开挖侧喷射混凝土强度达到设计要求后在进行另一侧开挖。
4、左右两侧导坑开挖工作面的纵向间距不宜小于15米。
5、当开挖形成全断面时应及时完成全断面初期支护闭合。
6、中隔壁及临时支撑应在浇筑二次衬砌时逐段拆除。
