PI方案TOP247开关电源一.电路结构分析由TOP247YN构成的三路隔离输出+ 15V、+15V和+5V开关电源电路如图所示。

其输入电压变化范围为20-30V DC和85-265V AC。

整流桥型号为RS205,参数为反向耐压600V,最大可通过电流2A。

初级保护电路由箝位电路(D5、D8)构成,能有效抑制因高频变压器存在漏感而产生的尖峰电压,保护TOP247YN内部的功率开关管不受损坏。

D8采用P6KE200A型瞬变电压抑制二极管(TVS),其反向击穿电压UB=200V。

V5选用的是UF4007型超快恢复二极管(SRD)。

C5为VCC端的旁路电容。

D6和C13组成反馈线圈输出端的高频整流滤波器。

次级高频整流管采用大电流、低压降的肖特基二极管,型号为21DQ10(3A/100V)。

同时还使用了UF4007。

后面还有滤波电路,输出端接有假负载。

铁氧体磁芯型号为EE25。

为防止发生磁饱和现象,需要加入一定的气隙。

二.可以改进的方面以上是直接测绘的变送器开关电源部分电路得到的电路图。

经过分析,还有可以改进的地方,主要有以下两个方面。

1.还可以在变压器的初级加上RC吸收电路,即在D8上并联R=68kΩ/2W,C=4.7nF/1000V。

2.输出滤波部分,滤波电容值较小、没有接电感,这样会导致输出电压波动较大,而且在输出端接有保险管,不知是何用意。

三.核心部分的分析计算另外,还有两个需要注意的方面,需要进行更加详细的分析和计算,才能对电路的工作原理有更加深入的认识。

1.TOP247YN的外部管脚接法。

TOP247YN属于PI(Power Integration)公司推出的第四代TOPSwitch-GX系列单片开关电源芯片。

芯片共有六个引脚,除了必需的C(控制)、D(漏极)、S(源极)外,还具有三个特色引脚L(线电压检测)、X(外部限流)、F(频率)。

线电压检测引脚可以实现过压(OV)、欠压(UV)等功能;外部限流引脚可以实现外部限流调节、远程开/关控制;频率引脚可以控制开关频率为66kHz或者132kHz。

基于TOPSwitch-GX系列TOP247Y芯片的低功率开关电源设计

基于TOPSwitch-GX系列TOP247Y芯片的低功率开关电源设计
多路输出的开关电源设计
由TOP247Y构成的多路开关电源原理图见图2,其中输出三路200mA、15V的直流电,一路400mA、15V的直流电,以及1A、5V的直流电。多路电源用高频变压器获得多组电压输出,经快速恢复二极管、电容滤波后得到多路直流电源。
当电源输入交流85~265V时,交流电压U依次经过电磁干扰(EMI)滤波器(C1,L1)、输入整流滤波器(KBL406G,C2)获得直流高压UI。UI经过R1接L端,能使极限电流随UI升高而降低。它使用C3,VD型漏极钳位二极管P6KE200A和阻断二极管D1,以替代价格较高的TVS(瞬态电压抑制器),用于吸收在TOP247Y关断时由高频变压器漏感产生的尖峰电压,对漏极起到保护作用。次级电压经过整流、滤波后获得多路输出。其中15V电源输出所用的是快速恢复二极管,其他输出用的二极管是肖特基二极管,其目的是减少整流管的损耗。
由TOP247Y构成的多路开关电源原理图
该电源采用3枚芯片,包括TOP247Y(U1)、光耦合器LTV817A,以及可调式精密并联稳压管LM431。为减小高频变压器体积和增强磁场耦合程度,次级绕组采用了堆叠式绕法。其稳压原理为,U=UR4+UZ+ULM431。当U发生变化时,如U增加时,流过光耦的电流增大,光耦输出的电流随着增大,流经TOP247Y控制端的电流增加,而占空比则减小,从而U下降,这样达到稳压的目的,反之U减小时也有相同的原理。
基于TOPSwitch-GX系列TOP247Y芯片的低功率开关电源设计
本文介绍了一种基于TOP247Y的多路开关稳压电源,其结构简单、成本低廉、制作调试方便,基本上能达到所要求的条件。
TOPSwitch-GX系列芯片工作原理
图1给出了TOP247Y芯片内部结构图,共有6个引出端,它们分别是控制端C、线路检测端L、极限电流设定端X、源极S、开关频率选择端F和漏极D。利用线路检测端(L)可实现4种功能:过压(OV)保护;欠压(UV)保护;电压前馈(当电网电压过低时用来降低最大占空比);远程通/断(ON/OFF)和同步。而利用极限电流设定端,可从外部设定芯片的极限电流。在每个开关周期内都要检测功率MOSFET漏源极导通电阻Ros(on)上的漏极峰值电流ID(PK),当ID(PK)>ILIMIT时,过电流比较器就输出高电平,依次经过触发器、主控门和驱动级,将MOSFET关断,起到过电流保护作用。

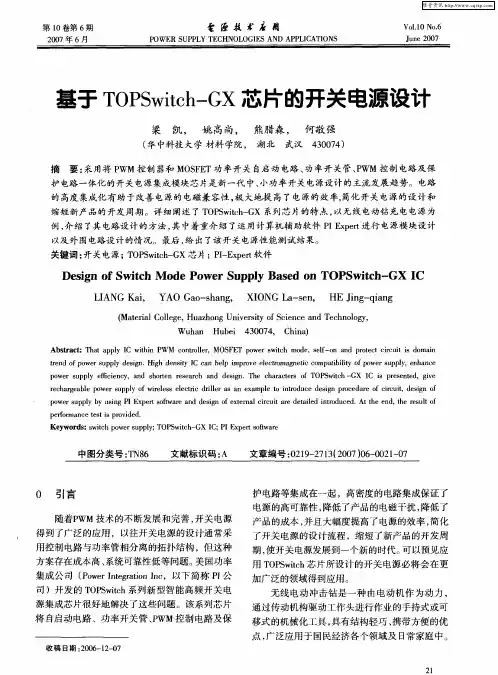

基于TOPSwitch-GX芯片的开关电源设计

基于TOPSwitch-GX芯片的开关电源设计

例, 介绍了其 电路设计的方法, 中着重介绍 了运用计算机辅助软件 P E pr进行电源模块设计 其 I xe t 以及外 围电路设计的情况。最后 , 出了该开关电源性能测试结果。 给
关键 词 : 关电 源;T P wth G 开 O S i — X芯 片 ; IE p r软件 c P— x et
了开关 电源 的设 计 流程 ,缩短 了新产 品 的开发 周 期, 使开关 电源发展 到一 个新 的时代 。 以预见 应 可 用 T P wth芯 片所设 计 的开关 电源必将 会 在 更 O Si c 加广 泛 的领 域 得到应 用 。 无线 电动 冲 击 钻是 一 种 由 电动机 作 为 动 力 ,
基于 T P wt — X芯片 的开关 电源设计 O S ih G c

凯 , 姚 高尚, 熊腊 森 , 何 敬 强
武汉 4 07 ) 3 0 4
( 中科 技 大 学 材料 学 院 , 湖北 华 摘
要 : 用将 P 采 WM控 制 器和 MO F T功 率 开关 自启 动 电路 、 率 开 关管 、WM 控 制 电路 及 保 SE 功 P
护 电路 一体化 的 开关 电源 集成模 块芯 片是 新 一代 中、 小功 率开 关电源设 计 的主 流发展 趋 势 。电路
的高度 集成化有助于改善 电源的电磁 兼容性 , 大地提 高了电源的效 率, 极 简化开关电源的设计和
缩短新 产 品的 开发 周期 。详 细 阐述 了 T P wth G 系列 芯 片的特 点 , OSi —X c 以无 线 电动钻 充 电 电源为
中图分 类号 :N 6 T 8
文献 标识 码 : A
文章 编号 :29 2 1(0 70 —0 10 0 1— 7 320 )6 0 2— 7

基于TOPSwitch-GX系列芯片的开关电源设计与实现

基于TOPSwitch-GX系列芯片的开关电源设计与实现

圆』 吨 因 开
otu s g n e yaks ihn o e sp l wt Xsr s a r oe . h he es fh r et ee u t i l eddf bc t ig w r upy i G e e s o sd T e ift e  ̄ c w r p ne l wc p h i w pp c sp ot p
( c ol f uo ai , h nU i rt f c n ea dT c nlg ,Wu a 3 0 0, hn ) S ho o tm t n Wu a nv syo i c n eh o y A o ei Se o hn4 0 7 C i a
Ab t a t h i h r ce si s o e n w T S th GX whc s a n e r t d s i h d mo e p w r sr c :T e man c a a tr t ft e OP wi - ih i n it ga e w t e d o e i c h c c
De i n a d Re lz to f S t hi g Po r S pl sg n a i a i n o wic n we up y
Ba e n ToPS t h- sdo wic GX m i a l Chi y p
ZHANG n h n , LIL Da - o g e
摘 要: 介绍 了美 国 P w rItg t n公 司 最新 研 制 的开 关 电源 集 成 芯片 T P o e n r i e ao O— 第 一 作 者 : 丹 红 张
( 9 8 ) 女 , 教 16 - , 副 授 , 事 智 能 控 制 从 理 论 与 应 用 、 源 电 技 术 的研 究 。

基于TOPSwitch_GX系列芯片的开关电源设计与实现

基于TOPSwitch_GX系列芯片的开关电源设计与实现

第一作者:张丹红(19682),女,副教授,从事智能控制理论与应用、电源技术的研究。

基于T O PSw itch 2GX 系列芯片的开关电源设计与实现3张丹红, 李 乐(武汉理工大学自动化学院,湖北武汉 430070)摘 要:介绍了美国Power I ntegrati on 公司最新研制的开关电源集成芯片T OP 2S witch 2GX 系列的主要特点,设计了一款基于此系列芯片的多路输出单端反激式开关电源,阐述了设计的主要步骤,给出了设计注意事项及试验结果。

关键词:开关电源;反激式;脉宽调制;设计中图分类号:T N 86 文献标识码:B 文章编号:100125531(2006)0720032204D esi gn and Rea li za ti on of Sw itch i n g Power SupplyBa sed on TO PSw itch 2GX Fam ily Ch i pZHAN G D an 2hong, L I L e(School of Aut omati on,W uhan University of Science and Technol ogy,W uhan 430070,China ) Abstract:The main characteristics of the ne w T OPS witch 2GX which is an integrated s witched mode powersupp ly chi p p r oduced by Power I ntegrati on cor porati on of United States were intr oduced .The design of multi p le out put single ended flyback s witching power supp ly with GX serieswas p r oposed .The chief step s of the p r ojectwere exp lained in detail .Finally,the key points which should be paid attenti on t o during the design and the experi m ent result were given .Key words:sw itch i n g power supply;flyback;pulse w i dth m odul a ti on (P WM );desi gn3基金项目:武汉市青年科技晨光计划基金资助项目(20035002016205)0 引 言T OPS witch 2GX 系列开关电源集成芯片是美国Power I ntegrati on 公司最新推出的一组功能芯片,可广泛应用于各种中、小功率开关电源及电源模块中。

基于TOP247Y的多路开关电源的设计

基于TOP247Y的多路开关电源的设计

基于TOP247Y的多路开关电源的设计广东工业大学自动化学院李长兵陈林康曾建安摘要:本文介绍了一种多路开关稳压电源及 TOP247Y 的工作原理,重点讨论了开关电源和高频变压器的设计。

关键词:开关电源;电磁干扰概述--- 在三相逆变器用开关电源中,电源的工作方式有两种,一种是应用工频变压器供电,另一种是应用开关稳压电源供电。

随着微电子和电力电子技术的发展,它们都毫无例外地使用开关电源。

开关电源具有重量轻、体积小、效率高、稳压范围宽等优点,正朝着短、小、轻、薄、单片集成化、智能化的方向发展。

美国PowerIntegrations公司在2001年初开发的单片开关电源集成芯片TOP247Y属于该公司第四代单片开关电源集成电路TOPSwitch-GX系列。

该系列产品除具备TOPSwitch-FX系列的全部优点之外,还将最大输出功率从75W扩展到250W,适合构成大、中功率的高效率、隔离式开关电源。

它的开关频率高达132kHz,这有助于减小高频变压器及整个开关电源的体积。

本文介绍了一种基于TOP247Y的多路开关稳压电源,其结构简单、成本低廉、制作调试方便,基本上能达到所要求的条件。

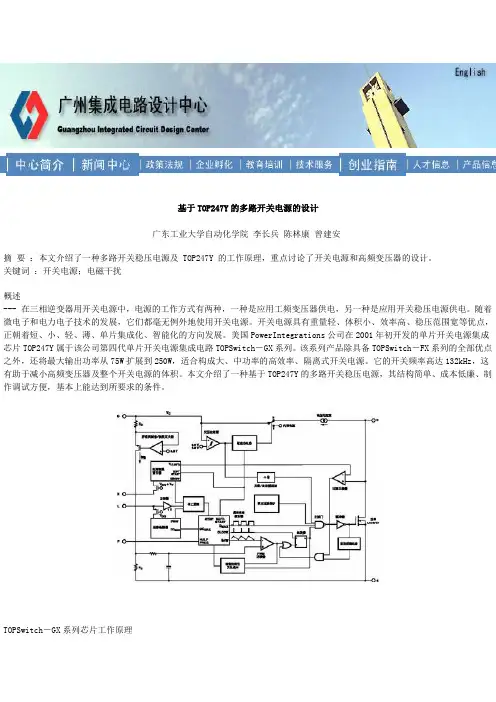

TOPSwitch-GX系列芯片工作原理--- 图1给出了TOP247Y芯片内部结构图,共有6个引出端,它们分别是控制端C、线路检测端L、极限电流设定端X、源极S、开关频率选择端F和漏极D。
