湖南省长沙市中考物理分类汇编第14讲电流和电路电压电阻含解析
中考物理电流和电路真题汇编(含答案)含解析
中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
中考物理重难点精讲讲练(全国通用)专题14电流和电路电压电阻(原卷版+解析)
第十四课电流和电路电压电阻基础知识过关一、两种电荷1.摩擦起电：①定义：用摩擦的方法使物体带电，叫做摩擦起电。
②实质：自由电子发生了。
得到电子带负电，失去电子带正电。
2.带电体的性质：能够轻小物体。
3.两种电荷：①电荷：用丝绸摩擦过的玻璃棒所带的电荷；②电荷：用毛皮摩擦过的橡胶棒所带的电荷。
4.相互作用：同种电荷互相，异种电荷互相。
5.验电器：①作用：检验物体是否带电；②原理：。
二、原子及其结构1.物质的构成：常见的物质是由、构成的。
2.原子原子核（带电荷）质子（带正电）（带负电）中子（不带电）3.在通常情况下，原子核和核外电子所带电荷数，原子整体不显电性，物体对外也不显电性。
三、电流1.形成：电荷的形成电流。
2.方向：规定定向移动的方向为电流方向。
3.单位及其换算：（A），毫安（mA），微安（µA）；1A= mA=106µA。
四、电压1.作用：使电路中自由电荷定向移动形成电流。
2.单位及其换算：（V），千伏（kV）；1kV= V。
五、电路1.电路的构成：①电源：能够提供的装置；②用电器：消耗电能的装置；③开关：控制电路的装置；④导线：输送电能的装置。
2.电路的三种状态六、串联和并联七、电流表和电压表八、电阻1.物质的导电性2.定义：在物理学中，用电阻来表示导体对电流作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越，通常用字母表示。
3.单位：欧姆，简称欧，符号是，比较大的单位有千欧（kΩ）、兆欧（MΩ）。
4.单位换算：1kΩ= Ω= MΩ。
5.影响因素：导体的电阻是导体本身的一种性质，它的大小与导体的、、以及温度等因素有关；材料一定时，导体长度越长，横截面积越小，导体的电阻越。
6.滑动变阻器高频考点过关考点一：两种电荷1．（2022•盐城）用相同的绝缘细线将带正电的轻质甲球和不带电的轻质乙球悬挂，下列情形正确的是（）A．B．C．D．2．（2022•东营）关于静电的知识，下列说法正确的是（）A．摩擦起电创造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移玻璃棒上C．用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上D．相互吸引的两个轻小物体，一定是带了异种电荷3．（2022•襄阳）小强的课桌上有以下物品，通常情况下属于导体的是（）A．塑料刻度尺B．玻璃镜片C．金属小刀D．橡皮4．（2022•常州）下列粒子中，带负电的是（）A．电子B．质子C．中子D．原子核5．（2022•西藏）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。

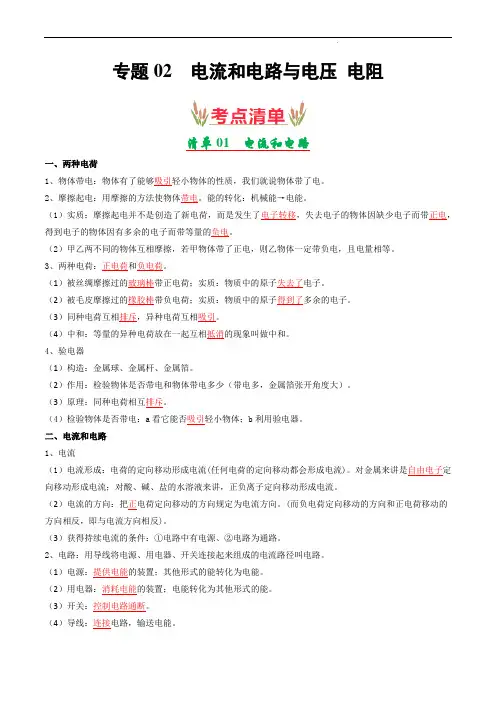

2025中考物理 专题02 电流和电路与电压 电阻【考点清单】(解析版)
专题02 电流和电路与电压电阻清单01电流和电路一、两种电荷1、物体带电：物体有了能够吸引轻小物体的性质，我们就说物体带了电。
2、摩擦起电：用摩擦的方法使物体带电。
能的转化：机械能→电能。
（1）实质：摩擦起电并不是创造了新电荷，而是发生了电子转移，失去电子的物体因缺少电子而带正电，得到电子的物体因有多余的电子而带等量的负电。
（2）甲乙两不同的物体互相摩擦，若甲物体带了正电，则乙物体一定带负电，且电量相等。
、两种电荷：正电荷和负电荷。
（1）被丝绸摩擦过的玻璃棒带正电荷；实质：物质中的原子失去了电子。
（2）被毛皮摩擦过的橡胶棒带负电荷；实质：物质中的原子得到了多余的电子。
（3）同种电荷互相排斥，异种电荷互相吸引。
（4）中和：等量的异种电荷放在一起互相抵消的现象叫做中和。
4、验电器（1）构造：金属球、金属杆、金属箔。
（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。
（3）原理：同种电荷相互排斥。
（4）检验物体是否带电：a看它能否吸引轻小物体；b利用验电器。
1、电流（1）电流形成：电荷的定向移动形成电流(任何电荷的定向移动都会形成电流)。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
（2）电流的方向：把正电荷定向移动的方向规定为电流方向。
(而负电荷定向移动的方向和正电荷移动的方向相反，即与电流方向相反)。
（3）获得持续电流的条件：①电路中有电源、②电路为通路。
2、电路：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。
（1）电源：提供电能的装置；其他形式的能转化为电能。
（2）用电器：消耗电能的装置；电能转化为其他形式的能。
（3）开关：控制电路通断。
（4）导线：连接电路，输送电能。
3、电路有三种状态（1）通路：接通的电路叫通路；有电流通过导线和用电器，用电器可以工作。
（2）开路：断开的电路叫开路（也叫断路）；没有电流通过导线和用电器，用电器不能工作。
中考物理一轮复习课件：第14课时 电路、电流、电压、电阻
错误接线 作用
①同时接两个上接线柱，相当于接入一根导线； ②同时接两个下接线柱，相当于接入一个__________
定值电阻
电流
电压 ①通过改变接入电路中的电阻，改变电路中的______和部分电路两端的______；
②__________
保护电路
1
物体带电情况的判断 [例1] (2014·中考)如果带电小球甲、乙相互排挤，甲、丙相互吸引．已 知甲带正电，那么乙、丙的带电情况是( ) D A．乙带负电、丙带正电 B．乙带正电、丙带正电 C．乙带负电、丙带负电或不带电 D．乙带正电、丙带负电或不带电
1
第四模块 电与磁 第14课时 电路、电流、电压、
电阻
1
[考试说明] 1．知道电压、电流和电阻 2．会读、会画简单的电路图 3．说诞生产、生活中采用简单串联或并联的实例 4．了解串、并联电流和电压的特点 5．会使用电流表和电压表
1
一、两种电荷 1. 摩擦起电 用摩擦的方法使物体带电，叫作摩擦起电．带电物体能够吸引 _轻__小__物__体___． 摩擦起电的实质是电荷的____转__移_，而不是创造了电荷．得到电子的物体 带____负电，失去电子的物体带____正电．
线输送电能．
1
2. 电路图：用规定的元件符号表示电路连接的图．常见的电路元件符号 如下：
(1) ：___电__池___； (3) ：__灯__泡____； (5) ：电动机；
(2)
：__开__关____；
(4)
：__定__值__电__阻___；
(6) ：_电__流__表___；
1
(7) ：_电__压__表___； (9) ：_发__光__二__极__管____； (11) ：电铃．
中考物理总复习 第十四章 电流和电路(精讲)
答案：2.（1）正电 负电 （2）排斥 吸引 （3）是否带电 带同种电荷相 互排斥 （4）多少 库仑 3.正 原子核 负 正 负 相等
答案：4.（1）容易 金属 人体 石墨 （2）不容易 玻璃 橡胶 干燥木头 （3）电荷 自由电子
答案：1.（1）定向 （2）正电荷 正 负 （3）有电源 为通路 2.（1）用电器 导线 电能 （2） （3）电路图 （4）断路 通路 短路 ①工作 ②开路 没有 ③电源两极 两端 电流
答案：（1）C （2）电流表“+”“－”接线柱接反 （3）用同一规格的灯泡或只测量得到一组实验数据
答案：5. 1.4 6. 摩擦起电 排斥
答案：(1）1.5A 电流表量程读错了 （2）串联电路中处处电流相等 （3）电流表正负接线柱接反
答案：（1）断开 （2）电流表量程选得过小 大量程电流表继续实验 （3）使实验得出普遍性结论（4）①灯L1或者电流表开路 ②电流值没有单位 并联电路中干路电流等于各支路电流之和
答案：一条 两条以上 互相 互不 整个 无关 干路 控制
答案：1.（1）I （2）安培 A 2. 电流表
答案：（1）0.02 0～3A 0.1 （2）②串 ③正负 ④不能 （3）①接线柱 ②视线
答案：1.相等 2.各支路 Nhomakorabea答案：分析及结论：（1）断开 （2）串 更换灯泡或者更换 电源 相等 相等 （3）并 等于各支路电流之和 （4）使结 论更具有普遍性

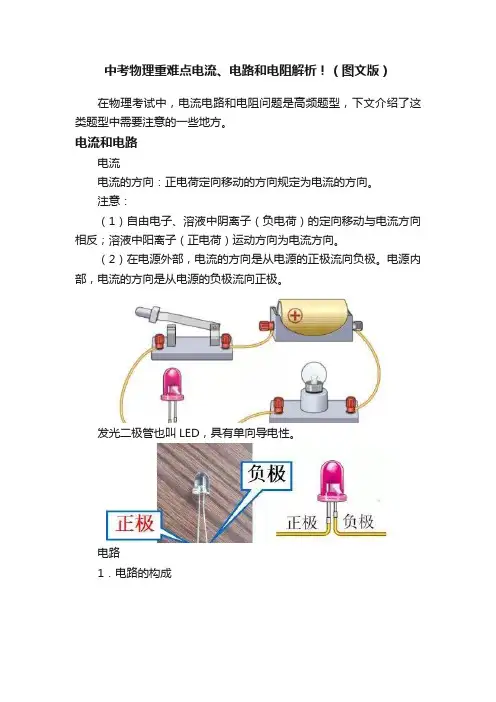

中考物理重难点电流、电路和电阻解析！（图文版）
中考物理重难点电流、电路和电阻解析！（图文版）在物理考试中，电流电路和电阻问题是高频题型，下文介绍了这类题型中需要注意的一些地方。
电流和电路电流电流的方向：正电荷定向移动的方向规定为电流的方向。
注意：（1）自由电子、溶液中阴离子（负电荷）的定向移动与电流方向相反；溶液中阳离子（正电荷）运动方向为电流方向。
（2）在电源外部，电流的方向是从电源的正极流向负极。
电源内部，电流的方向是从电源的负极流向正极。
发光二极管也叫LED，具有单向导电性。
电路1．电路的构成由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
2．电路元件的作用（1）电源：提供电能（2）用电器：消耗电能（3）导线：输送电能（4）开关：控制电路电流产生的条件：只有电路闭合时，电路中才有电流。
即：1、电源（电压）；2、闭合电路；元件符号根据实物图画电路图根据实物图画电路图时要用规定的电路符号代替实物，对照实物图，从电源正极出发，按电流方向每条回路逐个依次将电路图各元件连接起来。
注意：（1）电路图中各元件位置与实物图中各元件位置相对应；（2）连接应简洁、明确、到位、不交叉。
（3）各电路元件要均匀、美观；对照电路图，从电源正极出发，按电流方向每条回路逐个依次将实物图各元件连接起来。
而对于复杂的实物图，可以分以下几步：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。
（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。
注意：连接要求导线不交叉。
电路的状态断路：某处被断开，没有电流通过的电路。
短路：直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！直接用导线将用电器两端相连的电路。
（局部短路）电阻表示导体对电流的阻碍作用导体的电阻越大，它对电流的阻碍作用就越大。
电阻是导体的一种性质，与是否加电压、是否有电流无关。
中考物理知识梳理-电流和电路 电压 电阻
表的 “＋”号)接线柱流进，再从黑色(或标识“－”
使用 号)接线柱流出。
方法
(3)注意观察所使用的电压表的量程，被测电压不 能超过电压表的量程，若无法估计待测电压，可
接大量程试触
【方法技巧】
电流表测量与其串联的用电器中的电流，电压表测量与其 并联的用电器两端的电压。在复杂电路中，若不能一眼看出 电表所测量的对象，可先将电路简化，即先遮住没有接入电 路的元件或在草稿纸上画出只有接入电路的元件的电路图， 再判断电表的测量对象。
(3)注意观察所使用的电流表的量程，被测电流 不能超过电流表的量程，若无法估计待测电流， 可接大量程试触。
(4)绝对不允许不经用电器就把电流表直接连到 电源的两极。
(5)使用电流表前，要看指针是否指零。若不指 零。要先调零
(1)电压表必须和被测用电器并联。
电压 (2)电压表接入电路中时，应使电流从红色(或标识
并联的
电流的三 大效应
①电流的热效应：电流通过导体时，电能转 化成内能。例如：电流通过灯泡内的钨丝， 钨丝会发热，温度高达2 500 ℃，呈白炽状态 而发光。
②电流的磁效应：电流通过导体时，在导体 周围产生磁场。例如：电流通过螺线管时周 围的磁场分布与条形磁铁周围的磁场分布相 似。
③电流的化学效应：电流通过酸、碱、盐的 水溶液时会发生化学反应。例如：电解、电 镀就是利用了电流的化学效应
高频命题点：
(1)连接电路时注意事项。(a.开关要断开；b.滑动变阻器滑片 移至阻值最大处)
(2)电表指针异常偏转的原因。(a.闭合开关前有偏转，说明 指针没有调零；b.偏转幅度过小，说明量程选择过大；c.偏转 幅度超出了刻度线，说明量程选择过小；d.指针反向偏转，说 明电表正负接线柱接反了)
中考物理专题复习PPT课件11：电流和电路 电压 电阻
泡不亮，电压表无示数 判断 则与之并联的部分有短路现象
【解析】 A．陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导 体，故A错误。B.铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘 体，故B错误。C.玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确。D.人体和 大地是导体，故D错误。故选：C。
【解析】 盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装 置。图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接 电压表负接线柱的是电池的正极，即金属片A是电池的正极。
【答案】 化学 正
【解析】 A、电源是为电路提供电压的装置，水果是电源，为用电器即发 光二极管提供了电压，故A正确； B、闭合的电路中有电流，则电路中有电荷发 生定向移动，故B正确； C、水果电池储存的是化学能，对外供电的过程中，将 化学能转化为电能，故C错误； D、将多个水果电池串联起来，得到的电压是每 个电池的电压之和，可以提高电压，故D正确；故选：C。
综上可知，甲、乙、丙三种方案均可行。 故选D。 【答案】 D
改变用电器两端电压的方法有很多，常用的有改变电源电压、串联定值 电阻、串联滑动变阻器等，平时在实验中要多动手实践，多体验；同时平时 要结合生活、生产中的实际去认识，在用中学、动中悟。
3．验电器是检验物体是否⑮__带__电____的装置，验电器的原理是 ⑯___同__种__电__荷__相__互__排__斥_____。
2024长沙中考物理二轮专题复习 微专题 电学基础概念 (课件)
2. 导体、绝缘体、半导体与超导现象(2020.17A、28第二空，2023.16D)
名称 导体
绝缘体
半导体
超导体
容__易__导__电__的 不__容__易__导__电__ 导电性介于导体和 达到临界温度后，
定义
物体
的物体
绝缘体之间的物体 电阻变为0的材料
3. 下列物体属于导体的是_①__③__⑤__⑧___；属于绝缘体的是_②__④__⑥__⑨___；属 于半导体的是_⑦__⑩___． ①铁 ②橡胶 ③水银 ④塑料 ⑤石墨 ⑥玻璃 ⑦硅 ⑧大地 ⑨陶瓷 ⑩锗
考点 2 电流、电压(2022.16D) 1. 电流
形成 电荷定向移动形成电流． 方向 规定_正__电__荷___定向移动的方向为电流的方向. 产生条件 电路中有_电__源__；电路是_通__路__. 单位及其 国际单位：_安__培__(A)．其他单位：毫安(mA)，微安(μA). 换算 单位换算：1 A＝_1_0_3_mA，1 A＝106μA.
微专题 电学基础概念
1 回归教材
考点清单
2 实验突破—科学探究素养提升
实验1 探究串、并联电路中电流、电压的规律 实验2 探究影响导体电阻大小的因素
3 长沙近年真题及拓展
两种电荷
导体、绝缘体、 半导体与超导现象
两种 电荷
电流 电流、 电压 电压
电流表
电流表和电压表
电压表 的使用与读数
电阻
电阻 滑动变阻器
定义 表示导体对电流阻碍作用的大小.
单位及其 换算
国际单位：_欧__姆__(Ω). 其他单位：千欧(kΩ)、兆欧(MΩ). 单位换算：1 kΩ＝_1_0_3_Ω，1 MΩ＝106Ω.
中考物理复习一轮知识点讲解 第14讲 电流和电路 电压 电阻
L2为
并
联；要使灯L1、L2组成串联电路，只要闭合开关
S2
；同
时闭合S1、S2，断开S3，则灯L1
不发光
，灯L2
发光
；同时闭合
开关
S2和S3
是不允许的。
微点拨 判断串、并联电路常用方法： 1.拆除法：去掉任意一个用电器，若另一个用电器不工作，则这两个用 电器串联；若另一个用电器不受影响仍然工作，则这两个用电器并联。 2.电流法：在电源外部，电流从正极流向负极的过程中，如果没有分 支，只有一条通路的是串联电路；如果有分支，即分成两条或两条以上 通路的是并联电路。
1
中考导航
教材 人教：九年级第十五章P31～53、第十六章P54～72 导航 粤沪：九年级上册第十三章P43～70、第十四章P71～77
1.观察摩擦起电现象，了解静电现象。了解生产、生活中关于静 电防止和利用的技术。
2.会使用电流表。
课标 导航
3.会看、会画简单的电路图。会连接简单的串联电路和并联电 路。能说出生产、生活中采用简单串联电路或并联电路的实 例。探究并了解串联电路和并联电路中电流的特点。
而带正电。摩擦起电的实质就是 电子的转移 。
（3）物体有了 吸引轻小物体 的性质，我们就说物体带了电，或者
说带了电荷。
2.电荷的种类 （1）自然界中只有两种电荷。被丝绸摩擦过的 玻璃棒 所带的电
荷叫做 正 电荷，被毛皮摩擦过的 橡胶棒 所带的电荷叫
做 负 电荷。
（2）电荷的多少叫做电荷量，简称电荷，单位为 库仑 ，简称库，
①改变电路中的电阻，从而改变电路中的电流和某段电路 两端的电压；②限制电流，保护电路
2024年中考物理基本知识点分类汇编
一、力和运动1.力的概念和性质：力的定义、力的计量单位、力的合成与分解、力的作用及其效果等。
2.牛顿第一定律：物体的惯性、滑动摩擦力、滚动摩擦力等。
3.牛顿第二定律：物体的加速度、力与加速度的关系、物质的质量等。
4.牛顿第三定律：相互作用、作用力与反作用力等。
5.地球引力：地球引力的概念和性质、重力加速度、重力势能等。
6.斜面上的力：倾斜平面上物体的受力分析、摩擦力的变化、倾斜力的大小等。
7.摆运动：简谐运动的特点、摆钟的特点、摆的周期、摆的频率、摆动的条件等。
二、能量与动力1.功与能：功的计算、功率、功率单位、功的性质等。
2.动能：动能的概念和性质、动能的计算、动能定理等。
3.机械能守恒：封闭系统的机械能守恒定律、弹簧势能、辅助势能、重力势能等。
4.能量的转化和转移：能量转化的方式、能量转移的方式、能量转化效率等。
5.动力和冲量：动力的概念和性质、动力与质量的关系、动量定理、作用时间与冲量等。
三、电和磁1.电荷与电场：电荷的基本性质、库仑定律、电场的概念和性质、电场强度、电场中的力等。
2.电流和电路：电流的概念和性质、电流的计算、电流的方向、电路的基本元件、串联与并联、电路中的电压、电阻、电流强度等。
3.电阻与电路：电阻的概念和性质、欧姆定律、电阻率、电阻与电流、电阻与电压、串联与并联等。
4.磁场和电磁感应：磁场的概念和性质、磁感线、磁场的方向、磁场中的力、法拉第电磁感应定律、感应电流的方向、感应电动势、感应电流的大小等。
5.电磁力和电磁波：洛伦兹力、磁感应强度、电磁波的概念和性质、电磁波的传播等。
6.线圈和电磁铁：线圈中的感应电动势、电磁铁的概念和应用、电磁铁的工作原理等。
四、光的基本知识1.光的传播：光的概念和性质、光的直线传播、光的速度、光的传播路径等。
2.光的反射：光的反射规律、光的入射角、反射角、法线、反射镜、平面镜等。
3.球面镜和光的折射：凸面镜、凹面镜、像的位置、放大与缩小等。
4.光的色散和光的偏振：色散的现象、白炽灯光的组成、偏振光的现象、偏振镜的原理等。
2020年湖南中考物理考点复习第十四章电学微专题4 动态电路分析
微专题4 动态电路分析
返回栏目导航
6. (2014郴州16题2分)在如图所示的电路中，闭合开关S后，当滑动变阻器
的滑片P向右端b滑动的过程中，正确的是( B )
A．电流表的示数增大，电灯L变亮
B．电压表的示数增大，电灯L变暗
C．电流表的示数不变，电灯L变亮
D．电压表的示数减小，电灯L变暗
第6题图
微专题4 动态电路分析
微专题4 动态电路分析
栏
目
湖南6年中考真题精选
导
航
重难点突破
微专题4 动态电路分析
返回栏目导航
湖南6年中考真题精选
命题点 1 滑动变阻器引起的动态电路分析(郴州2考，岳阳2考，益
阳2考)
1. (2019益阳14题2分)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻 器，当滑片P向右移动时，电流表和电压表的示数变化情况是( A )
B. 向右移动滑片P，电流表示数变小，电压表示数变小
C. 向左移动滑片P，电流表示数变大，电压表示数变大
D. 向左移动滑片P，电流表示数变大，电压表示数变小
第2题图
微专题4 动态电路分析
返回栏目导航
3. (2019娄底6题3分)如图所示，电源电压保持不变，闭合开关S，当滑动变
阻器的滑片P向左移动时，下列说法正确的是( A ) A. 通过滑动变阻器的电流变小
返回栏目导航
命题点 3 敏感电阻引起的动态电路分析
13. (2017邵阳15题2分)小明在医院看到一种输液警报器，当管内药液流完时，电
铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻.当
闭合开关，输液报警器工作时，下列分析正确的是( C ) A. 开始输液时，电流表示数最大
2021年湖南省中考真题分类汇编11：电流和电路、电压、电阻附解析教师版
2021年湖南省中考真题分类汇编11：电流和电路、电压、电阻附解析教师版一、单选题1．为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【解析】【解答】A．电流的单位是安培，A不符合题意；B．电阻的单位是欧姆，B符合题意；C．电功率的单位是瓦特，C不符合题意；D．功的单位是焦耳，D不符合题意。
故答案为：B。
【分析】电阻的单位是欧姆，用Ω表示。
2．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断【答案】B【解析】【解答】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，B符合题意；故答案为：B。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。
3．下列有关材料的说法正确的是（）A．航空器材常采用高强度、高密度的合金或新型合成材料B．温度、光照、杂质等外界因素对半导体的导电性能有很大影响C．铁钉、钢针、铝板都能被磁体吸引D．光导纤维是用金属铜制成的【答案】B【解析】【解答】A．航空器需要质量小，强度高，根据m=ρV，在体积一定时，要减小其质量，就要减小材料的密度，即应选用高强度、低密度的材料，A不符合题意；B．有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速增大，利用这种半导体可以做成体积很小的热敏电阻；有些半导体，在光照下电阻大大减小，如光敏电阻；没有光照时，光敏电阻就像绝缘体不易导电，有光照时，光敏电阻就像导体空易导电；我们常见的LED灯就是在半导体材料中掺入极其微量的杂质使它的导电性能增加，温度、光照、杂质等外界因素对半导体的导电性能有很大的影响，B符合题意；C．磁铁能吸引铁、钴、镍，不能吸引铝，也不能吸引没有被磁化的钢针，C不符合题意；D．光导纤维是用玻璃制成的，D不符合题意。
长沙市第二中学九年级物理全册 第14章 第6节 直流电动机考点手册 北师大版
第六节直流电动机知识点一直流电动机的原理精练版P20 1．实验探究：通电线圈在磁场中受到力的作用(1)设计并进行实验：如图所示，将一个线圈放在磁场里，接通电源，让电流流过线圈，观察发生的现象。
(2)实验现象：接通电源后，线圈在磁场中发生转动，但只转了大约90°，便摆动几下停在如图所示的位置。
(3)实验现象分析：通电线圈ab和cd两个边在磁场中受到力的作用，当所受力不在同一直线上时，线圈会发生转动；当两个力在同一条直线上时，线圈受到的两个力是平衡力，这个位置叫平衡位置。
线圈的惯性使它可以冲过平衡位置，由于线圈受力方向不变，它会反向转动，最终线圈会停在平衡位置。
探究归纳：通电线圈在磁场中受力而转动，转到平衡位置时，线圈会左右摆动最终停止，而不能持续转动。
温馨提示：(1)通电线圈在磁场中因受到力的作用而发生转动，线圈平面与磁感线垂直的位置被称为平衡位置，线圈转到此位置时受到平衡力的作用。
(2)如果当线圈由于惯性刚好转过平衡位置时，立即改变线圈中的电流方向，那么由于受力方向改变，线圈就能按原方向继续转动下去。
例 1 小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示。
闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动。
为使线圈持续转动，下列措施中可行的是( )A．换用电压更大的电源B．换用磁性更强的磁体C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去D．在线圈的一端重抹油漆，干后在适当位置刮去半圈解析：将线圈两端的漆全部刮去后，线圈中的电流方向不能改变，线圈的受力方向也不会发生改变，所以闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动。
要想让线圈持续转动，需增加换向器，即在线圈的一端重抹油漆，油漆凝固后在适当位置刮去半圈，相当于添加一个换向器，使线圈能够持续转动，故D选项符合要求；换用电压更大的电源、换用磁性更强的磁体、重新制作匝数更多的线圈均不能改变线圈的受力方向，仍然不能持续转动，故A、B、C选项不符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十四讲
电流和电路电压电阻
命题点1
物理学史
1. （2015 长沙16题3分）在下图所示的物理学家中，以其名字命名为电流单位的是
2. （2015长沙20题3分）如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它
带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥•关于这一现象，下列
A. 吸管带的是正电
B. 吸管在摩擦中失去电子而带负电
C. 吸管和玻璃棒带同种电荷
D. 吸管和玻璃棒带异种电荷
3. （2012长沙17题3分）A 、B C 三个轻质小球，已知
互相排斥，贝y
A.
B 定带正电，
C 带负电
B. B 可能不带电， C 带负电
C. B 可能带正电， C 带正电
D. B 一定不带电， C 带正电
命题点3 导体、绝缘体、半导体、超导体
命题点2
A.伽利略
电荷间的相互作用
乩瓦特 （:•安培 D.牛顿
说法正确的是
A 带负电，A 和
B 互相吸引,
4. （2010长沙20题3分）小璇按照物理属性的不同将六种物品分成了甲、乙两组•其中甲
组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒•小璇这样分类所依据的物理属
性是（）
A. 密度
B.导电性
C.硬度
D.磁性
命题点4 影响电阻大小的因素
5. （2017 长沙23题3分）关于导体的电阻，下列说法正确的是（）
A. 导体容易导电说明它对电流没有任何阻碍作用
B. 导体的电阻越大，它对电流的阻碍作用越小
C. 相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D. 导体的电阻由它两端的电压和通过的电流决定
命题点5 串、并联电路的识别
6. （2011长沙19题3分）如图所示是一种声光报警器电路，各元件均能正常工作.下列现
象描述正确的是
A. 只闭合&时，铃响灯不亮
B. 只闭合S时，灯亮铃不响
C. 同时闭合S、S2,铃响灯不亮
D. 同时闭合S、S2,灯亮铃不响
命题点6 电路设计
7. （2017长沙22题2分）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行横道红、绿灯的电路图，你认为可行的是
照明变得“智能化 下列符合这种“智能”要求的电路图是
电源 电源
8. （2016长沙23题3分）某品牌滚筒洗衣机，筒门处有开关 S,筒门关闭时 S 闭合，筒门 打开时S i 断
开.筒门开关S i 和控制开关S 2必须同时闭合时，洗衣机才能工作.下列符合要
9. （2015长沙23题3分）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能•小
明和小刚利用“光控开关”（天黑时自动闭合，
天亮时自动断开）和“声控开关”（当有人走
动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路， 使楼道
----------- 1
厂
s J 红灯
绿灯
-0—1
A
绿灯
--- 红灯
— 1 >
人1 C
求的电路模型是
D
(
10. （2014 长沙23题3分）小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇, 他看到：当冰
箱门打开时，照明灯亮而风扇停转； 当冰箱门关闭时，照明灯熄而风扇转.为
此他设计了下列四个电路图， 其中L 为照明灯，M 为风扇，S 为单刀双掷开关，设计合理的
第11题图
11. （2013 长沙20题3分）如图所示的电蚊拍，具有灭蚊和照明等功能•当开关 S 闭合、
S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关
S 和S 2都闭合时，灭蚊网与灯都通电同
时起到灭蚊和照明作用•下列电路设计符合这种要求的
BCD
12. （2012 长沙23题3分）击剑比赛中，当甲方运动员的剑 的导
电服时，电路导通，且只有乙方指示灯亮•当乙方运动员的剑 击中甲
方导电服时，电路导通，且只有甲方指示灯亮•如图所示的四个电路图中，符合上
述要求的是
（ ）
灭蛟网灯
（图中用“ S 昇表示）击中乙方
（图中用“S 乙”表示）
(
天蚊阿
命题点7 探究串、并连电路电流的规律
13. (2010 长沙35题6分)小明等3人实验小组用如图所示的电路来探究并联电路中电流
的关系，
L 「―I
V si
I
第13题图
其实验过程如下：
(1)把电流表分别接入到电路中的
A 、
B
C 处，将第一次测出的电流值填入下表:
A 处的 电流1 A
B 处的
电流I B
C 处的 电流|c
第一次测量 0.10 0.12 0.22 第二次测量 0.20 0.24 0.44 第三次测量
0.25
0.30
0.55
(2)为了防止个别偶然因素的影响，
他们采用了以下两种方法之一来重复实验，
完成第二次
和第三次测量. 方法一：改变电源电压
方法二：更换其中一条支路中的灯泡 (规格不同)请你根据他们的实验步骤和有关数据回答
下列问题.
① _______________________________ 在拆接电路时，开关必须
② _____________________________________________________ 上面设计的表格中存在的不足之处是
BCD
③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法_________ 来进
行的•实验的结论是：并联电路中干路的电流等于___________________________________________ •
命题点8 探究串、并联电路中电压的规律考向拓展
考向拓展i图
1. （2009 长沙）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小
明把两只灯泡L i、L2串联起来接到电源上，如图所示：
①当分别把电压表连在图中AB 两点、BC两点及AC两点时，闭合开关后测得的数据是：U B =0 , U B C = 12 V , U A C = 12 V , 则故障可能是
②故障排除后，实验正常进行，通过测量得到了两组实验数据如下表:
③本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进
则填写在虚线框内）•
命题点9电路故障分析
考向拓展
2. （2008长沙）如图所示，小灯泡L i和L2规格相同，当开关S闭合时，两灯均发光，电流
表㊇和包比较，_的示数较大•经过一段时间后有一盏灯熄灭，电流表㊇的示数变小，
且滑片P无论怎样滑动，电流表④的示数都不再发生变化，由此可判断灯_________ 已烧坏.
考向拓展2图
1. C
2. C 【解析】用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥可知吸管和玻璃棒
带同种电荷；玻璃棒的带电种类未告知. A、B D错误，C正确.故选C.
3. B【解析】A带负电，A与B互相吸引，说明B可能不带电，也可能带正电；C与A互相排斥，说明C与A带有同种电荷•故选B.
4. B
5. C 【解析】电阻是导体对电流的阻碍作用，导体的电阻越大，说明它对电流的阻碍作用越大，A、B错误；电阻是导体本身的性质，它由导体的材料、长度、横截面积决定，还与温度有关，与电压、电流无关，D错误，C正确•故选C.
6. D【解析】只闭合S2时，灯和电铃串联且都能工作，A错误；若只闭合S，则电路是
断开的，用电器都不能工作，B错误；若同时闭合S i、S,则电铃被短路而不能工作，电
路中只有灯泡发光，C错误.D正确•故选D.
7. B
8. D
9. D 【解析】
10. C【解析】根据题意，当单刀双掷开关分别掷到某个触点时，灯泡和电风扇分别工作.A
选项中当S接风扇所在支路时不能组成闭合回路，故不符合题意；B选项中单刀双掷开关
接右端时也无法形成回路，故不符合题意；C选项中单刀双掷开关分别接在不同触点时，
电路分别为照明灯L和电动机单独工作，故符合题意；D选项中无论单刀双掷开关如何连
接，电动机都工作，不符合题意•故选 C.
11. D 【解析】从题意中可知，只闭合开关S时，只有灭蚊网工作；当开关S、S都闭
合时，灭蚊网和灯都同时工作，因此可知，开关S2控制灯，而S i位于干路上，控制整个电
路的通断，灯泡和灭蚊网并联•故选 D.
12. D【解析】由题意可知甲、乙两灯是并联的，对方运动员的剑相当于自己的开关，即
甲开关与乙灯串联，乙开关与甲灯串联.故选 D.
13. ①断开②缺少电流的单位③一各支路上电流之和
【考向拓展】
考向拓展1答图
1.①L i短路（或L2断路，或L i短路同时L2断路）②串联电路中，总电压等于各部分电路的电压之和③有.实验次数太少，可能引起较大误差；可用如答图所示电路图进行实验.
【解析】①AC两端的电压为12 V，表明电源电压为12 V . AB两端的电压为0, BC两端的电压为12 V，判断可能是灯L2断路，也可能是灯L1短路，或是L1短路同时L2断路；②分析归纳表中数据可知，串联电路中，总电压等于各部分电路的电压之和；③由于实验只测量了两组数据，在此基础上得出的结论可能存在一定的偶然性，需多测几组数据•实验装置可用串联滑动变阻器的方法改变电阻，以改变灯泡两端的电压.
2..L 1【解析】因为测量干路电流，测量通过L2的电流，所以的电流表示数大于的示数；假
设灯L2被烧坏，移动滑片时，电流表的示数会变化；当灯L1被烧坏，滑动变阻器所在的支
路断路，移动滑片时，的示数不会变化，故L1烧坏.。
