热继电器的结构及工作原理
热继电器的结构及工作原理

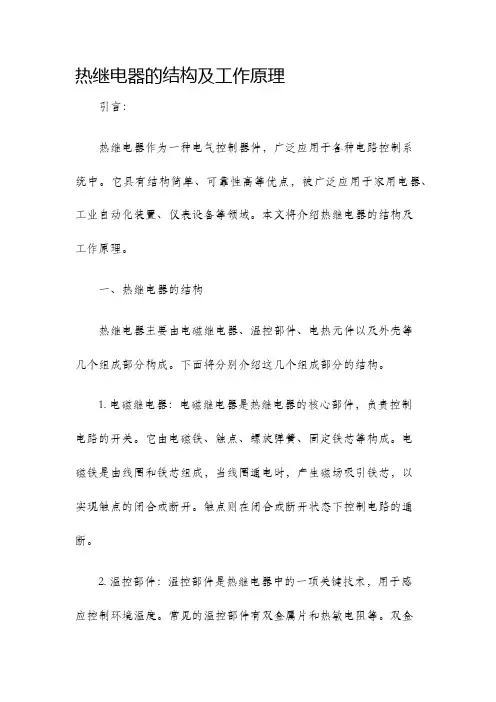

热继电器的结构及工作原理引言:热继电器作为一种电气控制器件,广泛应用于各种电路控制系统中。
它具有结构简单、可靠性高等优点,被广泛应用于家用电器、工业自动化装置、仪表设备等领域。
本文将介绍热继电器的结构及工作原理。
一、热继电器的结构热继电器主要由电磁继电器、温控部件、电热元件以及外壳等几个组成部分构成。
下面将分别介绍这几个组成部分的结构。
1. 电磁继电器:电磁继电器是热继电器的核心部件,负责控制电路的开关。
它由电磁铁、触点、螺旋弹簧、固定铁芯等构成。
电磁铁是由线圈和铁芯组成,当线圈通电时,产生磁场吸引铁芯,以实现触点的闭合或断开。
触点则在闭合或断开状态下控制电路的通断。
2. 温控部件:温控部件是热继电器中的一项关键技术,用于感应控制环境温度。
常见的温控部件有双金属片和热敏电阻等。
双金属片通过温度变化引起热弯曲来实现控制电路的切换,而热敏电阻则是根据温度变化产生电阻变化来实现电路控制。
3. 电热元件:热继电器中的电热元件通常由发热丝或发热合金丝制成。
它们可以在电流通过时产生热量,用于控制环境温度。
电热元件的选材和设计非常重要,直接影响了热继电器的性能和可靠性。
4. 外壳:外壳是热继电器的保护罩,通常由耐压、耐热、绝缘性能好的材料制成。
外壳的主要作用是保护热继电器内部零部件不受外界环境的干扰,并确保热继电器的正常工作。
二、热继电器的工作原理热继电器的工作原理基于电磁感应和温度变化的特性。
下面将以一个简单的热继电器工作过程来说明其工作原理。
1. 初始状态:热继电器处于断开状态,线圈两端无电流流过,电磁铁不产生磁场,触点处于断开状态。
2. 加热过程:当控制环境温度上升时,温控部件感应到温度变化,并传递给电热元件。
电热元件产生热量,使得温控部件中的双金属片或热敏电阻发生形变或电阻变化。
3. 吸合过程:当温度上升到一定程度时,温控部件中的双金属片发生热弯曲,使得电磁铁产生磁场,吸引铁芯。
铁芯吸引后,触点闭合,电路通断状态改变。
热继电器课件.
3.常用的热继电器 常用的有JR0、JR15、JR16、JR20、JRS1、IRS2、 JRS5和T系列等。
=【 、 ;3.热继电器的选用与维护 热继电器选用是否得当,直接影响着对电动机进行过载 保护的可靠性通常选用时应按电动机型式、工作环境、启动 情况及负载情况等几方面综合加以考虑。 (1)原则上热继电器的额定电流等级一般略大于电动机的 额定电流。热继电器选定后,再根据电动机的额定电流调整 热继电器的整定电流,在不频繁启动的场合,要保证热继电 器在起动的过程中不产生误操作,通常,当电动机的起动电 流为其额定电流的6倍,起动时间不超过6s且电动机很少连续 起动时,可使整定电流与电动机的额定电流相等;对于过载 能力较差的电动机,所选的热继电器的额定电流应适当小一 些并且将整定电流阔到电动机额定电流的60%~80%;当电 动机因带负载启动而启动时间较长或电动机的负载是冲击性 的负载(如冲床等)时,则热继电器的整定电流应稍大于电动机 的额定电流。
工厂电气 控制技术 ——热继电器
机电工程学院
李海玉
三、热继电器 1.热继电器的结构和工作原理 热继电器是一种 具有反时限(延时) 过载保护特性的过电 流继电器,广泛应用 于电动机的过载保护, 也可以用于其他电气 设备的过载保护。
优点:体积小,结构简单、成本低等
双金属片是一种将两种线膨胀系数不同 的金属用机械辗压方法使之形成一体的金属 片。膨胀系数大的(如铁镍铬合金、铜合金 或高铝合金等)称为主动层,膨胀系数小的 (如铁镍类合金)称为被动层。由于两种线 膨胀系数不同的金属紧密地贴合在一起,当 产生热效应时,双金属片向膨胀系数小的一 侧弯曲,由弯曲产生的位移带动触头动作。 热元件一般由铜镍合金、镍铬铁合金或 铁铬铝等合金电阻材料制成,其形状有圆丝 、扁丝、片状和带材几种。热元件串接于电 机的定子电路中,通过热元件的电流就是电 动机的工作电流(大容量的热继电器装有速 饱和互感器,热元件串接在其二次回路中) 。当电动机正常运行时,其工作电流通过热 元件产生的热量不足以使双金属片变形,热 继电器不会动作。当电动机发生过电流且超 过整定值时,双金属片的热量增大而发生弯 曲,经过一定时间后,使触点动作,通过控 制电路切断电动机的工作电源。同时,热元 件也因失电而逐渐降温,经过一段时间的冷 却,双金属片恢复到原来状态。
热继电器的构造及原理
注意: 1)继电器动作后一般不能自动复位,要等双金属片冷却后,按
下复位按钮10才能复位; 2)改变压动螺钉8的位置,可以用来调节动作电流。
Page 8
JR20系列
Page 9
热继电器接线
使用热继电器对电动机进行过载保护时,将热元件与电动机 的定子绕组串联,将热继电器的常闭触头串联在交流接触器 的电磁线圈的控制电路中,并调节整定电流调节旋钮,使人 字形拨杆与推杆相距一适当距离。
层组成。 主动层材料采用较高膨胀系数的铁铬镍合金。被动层材料采
用膨胀系数很小的铁镍合金。 因此,向膨胀系数较小的被动层一面弯曲。
1)正常:—→ 位移小 —→ 触点不动作 2)过载:—→ 位移增大 —→ 触点动作
Page 5
四、热元件的加热方式:
ቤተ መጻሕፍቲ ባይዱ
直接加热式;
复合加热方式;
间接加热方式;
Page 15
八、热继电器的选择
1.类型选择: 一般情况下,可选用两相结构的热继电器; 三相电压的均衡性较差,工作环境恶劣或无人看管的电动机,
宜选用三相结构的热继电器。 三角形接线的电动机,应选用带断相保护装置的热继电器。 2.热继电器额定电流选择: 热继电器的额定电流应大于电动机额定电流。然后根据该额定
热继电器的构造及原理
一、热继电器的作用
电动机长时间过载,绕组超过允许温升时,将会加剧 绕组绝缘的老化,缩短电动机的使用年限,严重时会 将电动机烧毁。
过流的原因:长期过载、频繁起动、欠电压、断相运 行均会引起过电流。
热继电器:电动机或其他设备的过载保护、断相保护 (具有过载保护特性的过电流继电器)。(反时限保 护特性)
电流来选择热继电器的型号。
热继电器的结构及工作原理

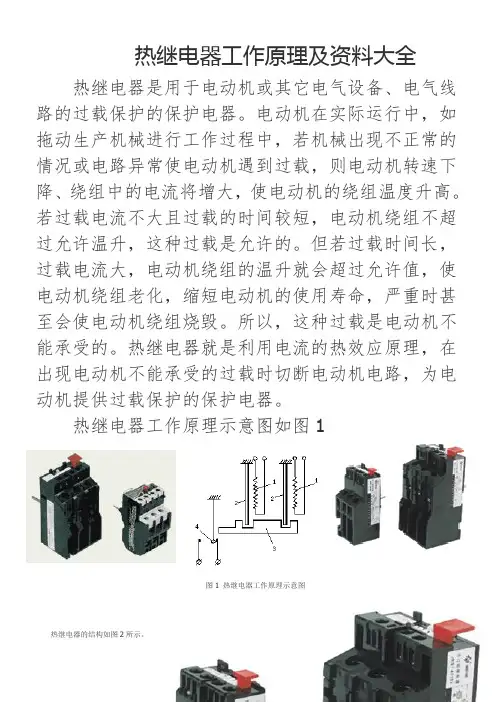

热继电器工作原理及资料大全热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。
若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。
但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。
所以,这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的结构如图2所示。
图1 热继电器结构示意图图中:1——电流调节凸轮,2——片簧(2a,2b),3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点(复位调节螺钉),12——补偿双金属片,13——推杆,14——连杆,15——压簧使用热继电器对电动机进行过载保护时,将热元件与电动机的定子绕组串联,将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时,通过热元件的电流即为电动机的额定电流,热元件发热,双金属片受热后弯曲,使推杆刚好与人字形拨杆接触,而又不能推动人字形拨杆。
常闭触头处于闭合状态,交流接触器保持吸合,电动机正常运行。
若电动机出现过载情况,绕组中电流增大,通过热继电器元件中的电流增大使双金属片温度升得更高,弯曲程度加大,推动人字形拨杆,人字形拨杆推动常闭触头,使触头断开而断开交流接触器线圈电路,使接触器释放、切断电动机的电源,电动机停车而得到保护。
热继电器的结构与工作原理
热继电器的结构与工作原理
热继电器是一种常用的电磁装置,用于控制电路中较大功率的电器设备。
它的结构由电磁继电器和热过载保护组件组成。
热继电器的工作原理基于热敏元件的特性。
当电路中电流超过额定值时,热继电器会自动切断电源,以保护电器设备不被过载烧毁。
具体来说,热继电器的工作原理如下:
1. 结构上,热继电器通常由一个电磁继电器(也叫电磁触发装置)和一个热敏元件(通常是热铁片或热双金属片)组成。
电磁继电器内部有两个电磁线圈,一个是激磁线圈,另一个是保持线圈。
2. 当电流通过激磁线圈时,产生的磁场会使得保持线圈吸引铁心,将触点合上。
3. 激磁线圈断电后,保持线圈仍然可以保持触点闭合的状态。
这是因为触点的一端附着了一个热敏元件。
4. 当电路中的电流超过额定值时,热敏元件会受热变形,弯曲触点打开断开电路,从而切断电源。
5. 一旦电流降低到热敏元件的恢复温度以下,它会恢复原状,触点又会合上,电路重新闭合。
总的来说,热继电器通过电磁继电器和热敏元件的相互作用,实现对电路中电流的监测和控制,起到过载保护的作用。
需要注意的是,热继电器的工作原理可能会稍有不同,具体取决于其结构和设计特点。
上述原理只是一种常见的工作方式。
热继电器的结构及工作原理
热继电器是一种运用比较广泛的呵护继电器,具有反时限的呵护特点. 热继电器是依附电流畅过发烧元件时所产生的热量,使双金属片受热曲折而推念头构动作的一种电器.重要用于电念头的过载呵护断相及电流不服衡运行的呵护及其他电气装备发烧状况的掌握. 热继电器的分类热继电器的型式有很多种,个中经常运用的有:双金属片式:运用双金属片用两种膨胀系数不合的金属,平日为锰镍铜板轧制成受热曲折去推进杠杆而使触头动作. 热敏电阻式:运用电阻值随温度变更而变更的特点制成的热继电器. 易熔合金式:运用过载电流发烧使易熔合金达到某一温度值时,合金融化而使继电器动作. 作为电气装备主如果电念头过载呵护用的热继电器种类虽很多,但运用得最多最广泛的照样双金属片式热继电器.它具有构造简略体积较小成本较低以及在选用恰当的热元件的基本上可以或许获得较好的反时限呵护特点等长处.今朝,我国临盆的热继电器都是双金属片式,它常与接触器组合成电磁启动器.它可按下述办法分类. 按极数分:有单极双极和三极.个中三极的又包含带有断相呵护装配的和不带断相呵护装配的. 按复位方法分:主动复位触头断开后能主动返回到本来地位和手动复位. 按电流调节方法分:电流调节和无电流调节借改换热元件来达到转变整定电流的. 按温度抵偿分:有温度抵偿和无温度抵偿. 按掌握触点分:带常闭触点触点动作前是闭合的带常闭和常开触点.触点的构造情势有:转换触点桥式双断点等.热继电器的构造及工作道理热继电器是用于电念头或其它电气装备.电气线路的过载呵护的呵护电器.电念头在现实运行中,如拖动临盆机械进行工作进程中,若机械消失不正常的情形或电路平常使电念头碰到过载,则电念头转速降低.绕组中的电流将增大,使电念头的绕组温度升高.若过载电流不大且过载的时光较短,电念头绕组不超出许可温升,这种过载是许可的.但若过载时光长,过载电流大,电念头绕组的温升就会超出许可值,使电念头绕组老化,缩短电念头的运用寿命,轻微时甚至会使电念头绕组销毁.所以,这种过载是电念头不克不及推却的.热继电器就是运用电流的热效应道理,在消失电念头不克不及推却的过载时割断电念头电路,为电念头供给过载呵护的呵护电器.热继电器工作道理示意图如图1图1 热继电器工作道理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的构造如图2所示.图1 热继电器构造示意图图中:1——电流调节凸轮,2——片簧(2a,2b),3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点(复位调节螺钉),12——抵偿双金属片,13——推杆,14——连杆,15——压簧运用热继电器对电念头进行过载呵护时,将热元件与电念头的定子绕组串联,将热继电器的常闭触头串联在交换接触器的电磁线圈的掌握电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一恰当距离.当电念头正常工作时,经由过程热元件的电流即为电念头的额定电流,热元件发烧,双金属片受热后曲折,使推杆刚好与人字形拨杆接触,而又不克不及推进听字形拨杆.常闭触头处于闭合状况,交换接触器保持吸合,电念头正常运行.若电念头消失过载情形,绕组中电流增大,经由过程热继电器元件中的电流增大使双金属片温度升得更高,曲折程度加大,推进听字形拨杆,人字形拨杆推进常闭触头,使触头断开而断开交换接触器线圈电路,使接触器释放.割断电念头的电源,电念头泊车而得到呵护.热继电器其它部分的感化如下:人字形拨杆的左臂也用双金属片制成,当情形温度产生变更时,主电路中的双金属片会产生必定的变形曲折,这时人字形拨杆的左臂也会产生同偏向的变形曲折,从而使人字形拨杆与推杆之间的距离根本保持不变,包管热继电器动作的精确性.这种感化称温度抵偿感化.螺钉8是常闭触头复位方法调节螺钉.当螺钉地位靠左时,电念头过载后,常闭触头断开,电念头泊车后,热继电器双金属片冷却复位.常闭触头的动触头在弹簧的感化下会主动复位.此时热继电器为主动复位状况.将螺钉逆时针扭转向右调到必定地位时,若这时电念头过载,热继电器的常闭触头断开.其动触头将摆到右侧一新的均衡地位.电念头断电泊车后,动触头不克不及复位.必须按动复位按钮后动触头方能复位.此时热继电器为手动复位状况.若电念头过载是故障性的,为了防止再次随意马虎地起动电念头,热继电器宜采取手动复位方法.若要将热继电器由手动复位方法调至主动复位方法,只需将复位调节螺钉顺时针旋进至恰当地位即可.有些型号的热继电器还具有断相呵护功效.其构造示意图如图3所示:图3 差动式断相呵护装配示意图(a)通电前,(b)三相通有额定电流,(c)三相均衡过载,(d)一相断电故障热继电器的断相呵护功效是由内.外推杆构成的差动放大机构供给的.当电念头正常工作时,经由过程热继电器热元件的电流正常,表里两推杆均向前移至恰当地位.当消失电源一相断线而造成缺相时,该相电流为零,该相的双金属片冷却复位,使内推杆向右移动,另两相的双金属片因电流增大而曲折程度增大,使外推杆更向左移动,因为差动放大感化,在消失断相故障后很短的时光内就推进常闭触头使其断开,使交换接触器释放,电念头断电泊车而得到呵护.热继电器的用处和型式一.热继电器用处热继电器是在经由过程电流时依附发烧元件所产生的热量而动作的一种低压电器,重要用于电念头的过载呵护及其它电气装备发烧状况的掌握,有些型号的热继电器还具有断相及电流不服衡运行的呵护.二.热继电器型式热继电器的型号较多,但罕有的有:1.双金属片式运用两种膨胀系数不合的金属(平日为锰镍和铜板)辗压抑成的双金属片受热曲折去推进扛杆,从而带触头动作.2.热敏电阻式运用电阻值随温度变更而变更的特点制成的热继电器.3.易熔合金式运用过载电流的热量使易熔合金达到某一温度值时,合金融化而使继电器动作.在上述三种型式中,以双金属片热继电器运用最多,并且常与接触器构成磁力起动器继电器的感化继电器是具有隔离功效的主动开关元件,广泛运用于遥控.遥测.通信.主动掌握.机电一体化及电力电子装备中,是最重要的掌握元件之一.继电器一般都有能反应必定输入变量(如电流.电压.功率.阻抗.频率.温度.压力.速度.光等)的感应机构(输入部分);有能对被控电路实现“通”.“断”掌握的履行机构(输出部分);在继电器的输入部分和输出部分之间,还有对输入量进行耦合隔离,功效处理和对输出部分进行驱动的中央机构(驱动部分).作为掌握元件,归纳分解起来,继电器有如下几种感化:1.扩展掌握规模.例如,多触点继电器掌握旌旗灯号达到某必定值时,可以按触点组的不合情势,同时换接.开断.接通多路电路.2.放大.例如,敏锐型继电器.中央继电器等,用一个很渺小的掌握量,可以掌握很大功率的电路.3.分解旌旗灯号.例如,当多个掌握旌旗灯号按划定的情势输入多绕组继电器时,经由比较分解,达到预定的掌握后果.4.主动.遥控.监测.例如,主动装配上的继电器与其他电器一路,可以构成程序掌握线路,从而实现主动化运行继电器的界说.分类.定名一.继电器的界说1.继电器的界说继电器:当输入量(或鼓励量)知足某些划定的前提是能在一个或多个电器输出电路中产生跃变的一种器件2.继电器的继电特点继电器输出入量和输出量之间在全部变更进程中的互相关系成为继电器的继电特点或掌握特点.用x暗示输入回路量,y暗示输出回路的输出量,如图1所示.当输出量x 持续变更到必定量xa时,输出量y产生跃变,有0增长到ya值,则是输入量持续增长,是输出保持不变.相反,当削减到xb是,y又忽然由ya削减到0. xa被称为继电器的动作值,xb被称为继电器的释放值,ya等于继电器的负载.此主题相干图片如下:图1 继电器的继电特点二.继电器的分类1.按继电器的工作道理或构造特点分类(1)电磁继电器:运用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力感化而工作的一种电气继电器.•直流电磁继电器:输入电路中的掌握电流为直流的电磁继电器.•交换电磁继电器:输入电路中的掌握电流为交换的电磁继电器.•磁保持继电器:运用永远磁铁或具有很高剩磁特点的铁芯,是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的地位上的继电器.(2)固体继电器:指电子元件实行其功效而无机械活动构件的,输入和输出隔离的一种继电器.(3)温度继电器:当外界温度达到给定值时而动作的继电器.(4)舌簧继电器:运用密封在管内,具有触电簧片和衔铁磁路双重感化的舌簧的动作来开,闭或转换线路的继电器.•干簧继电器:舌簧管内的介质的介质为真空,空气或某种惰性气体,即具有干式触点的舌簧继电器.•湿簧继电器:舌簧片和触电均密封在管内,并经由过程管底水银槽中水银的毛细感化,而使水银膜潮湿触点的舌簧继电器.•剩簧继电器:由剩簧管或有干簧关于一个或多个剩磁零件构成的自保持干簧继电器.•舌簧管:同理舌簧管有干簧管,湿簧管,剩簧管三种类型.(5)时光继电器:当加上或除去输入旌旗灯号时,输出部分需延时或限时到划定的时光才闭合或断开其被控线路的继电器.•电磁时光继电器:当线圈加上旌旗灯号后,经由过程减缓电磁铁的磁场变更尔后的延时的时光继电器.•电子时光继电器:由分立元件构成的电子延时线路所构成的时光继电器,或由固体延时线路构成的时光继电器.•混杂式时光继电器:由电子或固体延时线路和电磁继电器组合构成的时光继电器.(6)高频继电器:用于切换高频,射频线路而具有最小损耗的继电器.(7)极化继电器:有极化磁场与掌握电流畅过掌握线圈所产生的磁场分解感化而动作的继电器.继电器的动作偏向取决于掌握线圈中流过的的电流偏向.•二地位极化继电器:继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位,线圈断电后,衔铁不返回.•二地位偏倚筹划继电器:继电器线圈断电时,衔铁恒靠在一边;线圈通电时,衔铁被吸向另一边.•三地位极化继电器:继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位;线圈断电后,老是返回到中央地位.(8)其他类型的继电器:如光继电器, 声继电器,热继电器,内心式继电器,霍尔效应继电器,差动继电器等.。
热继电器的概念
热继电器的概念热继电器的概念热继电器是一种以热敏元件为控制元件的电气控制设备,用于保护电路和设备。
它具有过载保护、短路保护、欠压保护等功能,广泛应用于各种工业自动化领域。
一、热继电器的结构1.外壳:通常采用塑料或金属材料,可以起到固定和防护作用。
2.触点组:由触点、弹簧等组成,能够承受一定的负载电流,并在控制信号作用下打开或关闭。
3.加热元件:通常采用铜合金丝或铁铬铝丝等材料,在过载时发生加热膨胀,从而实现断开触点。
4.传感器:通过感应加热元件周围温度变化来检测负载电流是否过大,并输出对应的控制信号。
5.调节机构:通过调节传感器灵敏度来实现不同负载范围的过载保护。
二、热继电器的工作原理当负载电流超过额定值时,加热元件发生加热膨胀,从而使触点组断开,切断电路,起到过载保护的作用。
当负载电流恢复正常时,加热元件冷却收缩,触点组闭合,恢复电路通道。
三、热继电器的分类1.按控制对象分类:分为交流热继电器和直流热继电器。
2.按负载类型分类:分为普通型、弱励型、强励型、反接型等。
3.按额定电流分类:分为5A、10A、15A等多个规格。
四、热继电器的应用1.工业自动化领域:如机床、压力机械等设备的过载保护。
2.家用电器领域:如空调、冰箱等设备的过载保护。
3.交通运输领域:如汽车发动机启动过程中的欠压保护。
4.医疗设备领域:如X光机等设备的过载保护。
五、热继电器的优缺点1.优点:具有快速响应速度、可靠性高、使用寿命长等特点,在工业自动化控制中应用广泛。
2.缺点:在低负载电流下容易误动作,需要使用特殊的调节机构来解决。
同时,由于加热元件发生膨胀时会产生噪音,需要注意环境噪声问题。
六、热继电器的维护保养1.定期检查触点组是否有氧化或烧焦现象,需要清洗或更换。
2.定期检查加热元件是否有损坏或老化现象,需要更换。
3.定期检查传感器是否灵敏度变化,需要调节或更换。
4.注意防止灰尘、湿气等外部因素对热继电器的影响。
热继电器的结构及工作原理
热继电器的结构及工作原理热继电器是一种广泛应用于电力系统中的电气设备。
它能够根据电流或温度的变化来控制电路的开关,起到保护电气设备的作用。
本文将介绍热继电器的结构及工作原理。
一、热继电器的结构热继电器通常由以下几个组成部分构成:1. 感温元件:热继电器的感温元件是主要部分之一。
它通常采用双金属条或热敏电阻等材料制成,能够感应电流或温度的变化。
2. 动作机构:热继电器的动作机构通常由电磁铁、弹簧和触点等部分组成。
当感温元件感应到电流或温度变化时,会通过动作机构来控制触点的开关状态。
3. 触点:热继电器的触点是其最重要的部分之一。
它通常由银合金或铜合金等材料制成,能够承受较高的电流和电压。
触点的开关状态可以通过动作机构来控制。
4. 外壳:热继电器的外壳起到保护内部元件的作用。
它通常由绝缘材料制成,能够抵御外界的电磁干扰和物理损伤。
二、热继电器的工作原理热继电器的工作原理基于感温元件的电阻随温度的变化而变化。
当电流通过感温元件时,感温元件会因温度升高而产生一定的电阻变化。
当电流或温度超过热继电器预设的值时,感温元件的电阻会发生明显变化。
这个变化将会激活热继电器的动作机构,进而控制触点的开关状态。
热继电器通常分为两种工作模式:动作在升温时和动作在降温时。
对于动作在升温时的热继电器,当电流或温度升高到一定程度时,感温元件的电阻会发生变化,导致热继电器的动作机构被激活,触点被打开或关闭。
这样可以保护电路中的设备不受过高的电流或温度影响。
对于动作在降温时的热继电器,当电流或温度降低到一定程度时,感温元件的电阻会发生变化,导致热继电器的动作机构被激活,。
热继电器原理及介绍
热继电器原理及介绍一、热继电器的工作原理及结构:1、热继电器的作用和分类在电力拖动控制系统中,当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时,会导致电动机绕组严重过热乃至烧坏。
为了充分发挥电动机的过载能力,保证电动机的正常启动和运转,而当电动机一旦出现长时间过载时又能自动切断电路,从而出现了能随过载程度而改变动作时间的电器,这就是热继电器。
显然,热继电器在电路中是做三相交流电动机的过载保护用。
但须指出的是,由于热继电器中发热元件有热惯性,在电路中不能做瞬时过载保护,更不能做短路保护。
因此,它不同于过电流继电器和熔断器。
按相数来分,热继电器有单相、两相和三相式共三种类型,每种类型按发热元件的额定电流又有不同的规格和型号。
三相式热继电器常用于三相交流电动机,做过载保护。
按职能来分,三相式热继电器又有不带断相保护和带断相保护两种类型。
2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关,所以在分析热继电器工作原理之前,首先要明确电动机在不超过允许温升的条件下,电动机的过载电流与电动机通电时间的关系。
这种关系称为电动机的过载特性。
当电动机运行中出现过载电流时,必将引起绕组发热。
根据热平衡关系,不难得出在允许温升条件下,电动机通电时间与其过载电流的平方成反比的结论。
根据这个结论,可以得出电动机的过载特性,具有反时限特性,如图l中曲线1所示。
图1:电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用,要求热继电器也应具有如同电动机过载特性那样的反时限特性。
为此,在热继电器中必须具有电阻发热元件,利用过载电流通过电阻发热元件产生的热效应使感测元件动作,从而带动触点动作来完成保护作用。
热继电器中通过的过载电流与热继电器触点的动作时间关系,称为热继电器的保护特性,如图1中曲线2所示。
简述热继电器的结构
简述热继电器的结构热继电器是一种常用的电器保护设备,广泛应用于各种电力系统和电气设备中。
它的主要作用是通过控制电路中的继电器触点,实现对电气设备的保护和控制。
热继电器具有结构简单、可靠性高、使用方便等特点,被广泛应用于各种工业领域。
一、热继电器的基本结构热继电器主要由两部分组成:热元件和触点组。
其中,热元件是实现温度探测和控制的关键部件,而触点组则负责实现开关功能。
1. 热元件热元件是热继电器中最重要的部分之一,它由两个主要部分组成:温度敏感元件和动作机构。
(1)温度敏感元件温度敏感元件通常由双金属片或双金属片组成。
双金属片由两种不同膨胀系数的金属片通过焊接或螺栓连接而成。
当双金属片受到外界温度变化时,不同膨胀系数导致两个金属片之间产生应力,从而引起金属片的弯曲。
当温度升高时,金属片弯曲程度增加,而当温度降低时,金属片弯曲程度减小。
通过测量金属片的弯曲程度,可以准确地判断环境温度的高低。
(2)动作机构动作机构是热元件中的另一个重要组成部分。
它通常由电磁铁和机械传动装置组成。
当温度敏感元件受到外界温度变化时,通过机械传动装置将力传递给电磁铁,从而使电磁铁产生吸引力或推力。
这种吸引力或推力可以使继电器触点打开或闭合。
2. 触点组触点组是热继电器中另一个重要的部分。
它通常由固定触点和动触点组成。
(1)固定触点固定触点是安装在继电器外壳内部固定不动的一对金属片。
它们通常由导电性能较好的材料制成,并通过螺栓或焊接固定在一起。
(2)动触点动触点是安装在继电器外壳内部可以运动的一对金属片。
它们通常由弹性较好的材料制成,并通过机械传动装置与热元件相连。
当热元件受到外界温度变化的影响时,机械传动装置会将力传递给动触点,使其运动。
当动触点与固定触点接触时,电路闭合;当它们分离时,电路断开。
二、热继电器的工作原理热继电器的工作原理可以分为两个步骤:温度探测和控制信号输出。
1. 温度探测温度探测是热继电器最基本的功能之一。
热继电器的结构和工作原理
热继电器—检测
(2)区分出动断接线柱和动合接线柱的位置及是否完好。 若表针从零指向无穷大,说明这对接线柱是动断接线柱,如图1-52所示;
(a)按机械实验按钮前
图1-52 动断触点的检测
(b)按机械实验按钮后
THANK YOU
《电机拖动与电气控制》课程 模块一 三相异步电动机与电气控制
热继电器的结构和工作原理
任课教师:
目录页
PAGE OF CONTENT
0短路保护
1 问题导入
热继电器是利用电流的热效应原理来工作的保护电器
瞬时过载保护 短路保护
允许短时过载
2 知识学习
接在主电路中
主接线端
热继电器的结构
手动复位按钮
用于热继电器动作后 的手动复位
电流整定旋钮
用于调节整定电流的 大小
辅助接线端
接在控制电路中
2 知识学习
常闭触头 常开触头
热继电器的结构
电热丝
双金属片
由两种热膨胀系数不 同的金属片复合而成
实验按钮
用于模拟热继电器过载后动 作,推动推杆使触点动作
32 热知继识电学器习的工作原理
2 实践操作
2.2.1常用低压电器(SB、KM)
热继电器—检测
(2)区分出动断接线柱和动合接线柱的位置及是否完好。 拨动机械实验按键,若表针从无穷大指向零,说明这对接线柱是动合接线柱,如图
1-51所示;
(a)按机械实验按钮前
图1-51 动合触点的检测
(b)按机械实验按钮后
2 实践操作
2.2.1常用低压电器(SB、KM)
热继电器的工作原理
432 热知继识电学器习的工作原理
热元件
热继电器的图形和文字符号
热继电器的结构及工作原理.
热继电器的结构及工作原理热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。
若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。
但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。
所以,这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的结构如图2所示。
图1 热继电器结构示意图图中:1——电流调节凸轮,2——片簧(2a,2b),3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点(复位调节螺钉),12——补偿双金属片,13——推杆,14——连杆,15——压簧使用热继电器对电动机进行过载保护时,将热元件与电动机的定子绕组串联,将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时,通过热元件的电流即为电动机的额定电流,热元件发热,双金属片受热后弯曲,使推杆刚好与人字形拨杆接触,而又不能推动人字形拨杆。
常闭触头处于闭合状态,交流接触器保持吸合,电动机正常运行。
若电动机出现过载情况,绕组中电流增大,通过热继电器元件中的电流增大使双金属片温度升得更高,弯曲程度加大,推动人字形拨杆,人字形拨杆推动常闭触头,使触头断开而断开交流接触器线圈电路,使接触器释放、切断电动机的电源,电动机停车而得到保护。
热继电器的结构及工作原理
热继电器的结构及工作原理热继电器是依靠电流通过发热元件时所产生的热量,使双金属片受热弯曲而推动机构动作的一种电器。
主要用于电动机的过载保护断相及电流不平衡运行的保护及其他电气设备发热状态的控制。
热继电器的分类热继电器的型式有许多种,其中常用的有:双金属片式:利用双金属片用两种膨胀系数不同的金属,通常为锰镍铜板轧制成受热弯曲去推动杠杆而使触头动作。
热敏电阻式:利用电阻值随温度变化而变化的特性制成的热继电器。
易熔合金式:利用过载电流发热使易熔合金达到某一温度值时,合金熔化而使继电器动作。
作为电气设备主要是电动机过载保护用的热继电器种类虽很多,但使用得最多最普遍的还是双金属片式热继电器。
它具有结构简单体积较小成本较低以及在选用适当的热元件的基础上能够获得较好的反时限保护特性等优点。
目前,我国生产的热继电器都是双金属片式,它常与接触器组合成电磁启动器。
它可按下述方法分类。
按极数分:有单极双极和三极。
其中三极的又包括带有断相保护装置的和不带断相保护装置的。
按复位方式分:自动复位触头断开后能自动返回到原来位置和手动复位。
按电流调节方式分:电流调节和无电流调节借更换热元件来达到改变整定电流的。
按温度补偿分:有温度补偿和无温度补偿。
按控制触点分:带常闭触点触点动作前是闭合的带常闭和常开触点。
触点的结构形式有:转换触点桥式双断点等。
热继电器的结构及工作原理热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。
若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。
但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。
所以,这种过载是电动机不能承受的。
热继电器的结构及工作原理
热继电器的结构及工作原理热继电器是一种利用热膨胀原理来进行控制的电器装置,常用于电气设备中。
它通过热敏元件的热膨胀效应来实现对电路的自动断开和闭合,保护电气设备免受过大电流的损害。
以下是热继电器的结构及工作原理的详细介绍。
一、热继电器的结构:1.热敏元件:热继电器的核心部分是热敏元件。
这是一种灵敏度高、响应速度快的元件,它是由一种特殊的合金材料制成的。
当电流过大时,热敏元件会受热膨胀,产生力量,以此来控制电路的断开和闭合。
2.电磁系统:热继电器的电磁系统包括线圈、铁芯和弹簧等部分。
线圈是磁场的产生地,当电流通过线圈时,会产生磁场。
铁芯则用于增强磁场,并将其传递给弹簧。
弹簧一端与铁芯相连,另一端与触点相连。
3.触点系统:触点系统包括固定触点和动触点两部分。
固定触点与电路中的导线相连接,动触点则与电路中的负载相连接。
当热敏元件被加热膨胀使力量足够大时,就会引起触点的移动,从而控制电流的通断,以实现对电路的保护。
4.控制系统:热继电器的控制系统包括控制电路和控制电源。
控制电路用于接收信号并控制电流的通断,控制电源则用于供应控制电路所需的电能。
二、热继电器的工作原理:当电流通过热继电器时,它会产生磁场。
磁场会使铁芯磁化,从而引起弹簧的拉伸。
当电流过大时,热敏元件会受热膨胀,产生力量,使铁芯的磁化强度减小,弹簧的拉伸力也减小,从而导致触点的闭合。
当电流过大时,热敏元件受热膨胀力量增大,使触点分离,从而实现电路的断开。
一旦电流恢复正常,热敏元件冷却收缩,力量减小,铁芯重新磁化,触点再次闭合,电路恢复通断。
热继电器的工作原理是利用热敏元件对温度的敏感性来控制电流的通断。
其优点是简单可靠,具有较高的灵敏度和稳定性,且能够在电路中承受较高的电流和电压。
常用于各种电气设备中,如电动机、发电机、变压器等,用于对电路过载、短路和故障等情况进行保护。
总结起来,热继电器的结构主要包括热敏元件、电磁系统、触点系统和控制系统。
热继电器的结构及工作原理
热继电器的结构及工作原理--------------------------------------------------------------------------------热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。
若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。
但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。
所以,这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的结构如图2所示。
图1 热继电器结构示意图图中:1——电流调节凸轮,2——片簧(2a,2b),3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点(复位调节螺钉),12——补偿双金属片,13——推杆,14——连杆,15——压簧使用热继电器对电动机进行过载保护时,将热元件与电动机的定子绕组串联,将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时,通过热元件的电流即为电动机的额定电流,热元件发热,双金属片受热后弯曲,使推杆刚好与人字形拨杆接触,而又不能推动人字形拨杆。
常闭触头处于闭合状态,交流接触器保持吸合,电动机正常运行。
若电动机出现过载情况,绕组中电流增大,通过热继电器元件中的电流增大使双金属片温度升得更高,弯曲程度加大,推动人字形拨杆,人字形拨杆推动常闭触头,使触头断开而断开交流接触器线圈电路,使接触器释放、切断电动机的电源,电动机停车而得到保护。
热继电器
一、热继电器的工作原理及结构:1、热继电器的作用和分类在电力拖动控制系统中,当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时,会导致电动机绕组严重过热乃至烧坏。
为了充分发挥电动机的过载能力,保证电动机的正常启动和运转,而当电动机一旦出现长时间过载时又能自动切断电路,从而出现了能随过载程度而改变动作时间的电器,这就是热继电器。
显然,热继电器在电路中是做三相交流电动机的过载保护用。
但须指出的是,由于热继电器中发热元件有热惯性,在电路中不能做瞬时过载保护,更不能做短路保护。
因此,它不同于过电流继电器和熔断器。
按相数来分,热继电器有单相、两相和三相式共三种类型,每种类型按发热元件的额定电流又有不同的规格和型号。
三相式热继电器常用于三相交流电动机,做过载保护。
按职能来分,三相式热继电器又有不带断相保护和带断相保护两种类型。
2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关,所以在分析热继电器工作原理之前,首先要明确电动机在不超过允许温升的条件下,电动机的过载电流与电动机通电时间的关系。
这种关系称为电动机的过载特性。
当电动机运行中出现过载电流时,必将引起绕组发热。
根据热平衡关系,不难得出在允许温升条件下,电动机通电时间与其过载电流的平方成反比的结论。
根据这个结论,可以得出电动机的过载特性,具有反时限特性,如图l中曲线1所示。
图1:电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用,要求热继电器也应具有如同电动机过载特性那样的反时限特性。
为此,在热继电器中必须具有电阻发热元件,利用过载电流通过电阻发热元件产生的热效应使感测元件动作,从而带动触点动作来完成保护作用。
热继电器中通过的过载电流与热继电器触点的动作时间关系,称为热继电器的保护特性,如图1中曲线2所示。
考虑各种误差的影响,电动机的过载特性和继电器的保护特性都不是一条曲线,而是一条带子。
