EBZ220H掘进机电控说明书
EBZ220掘进机

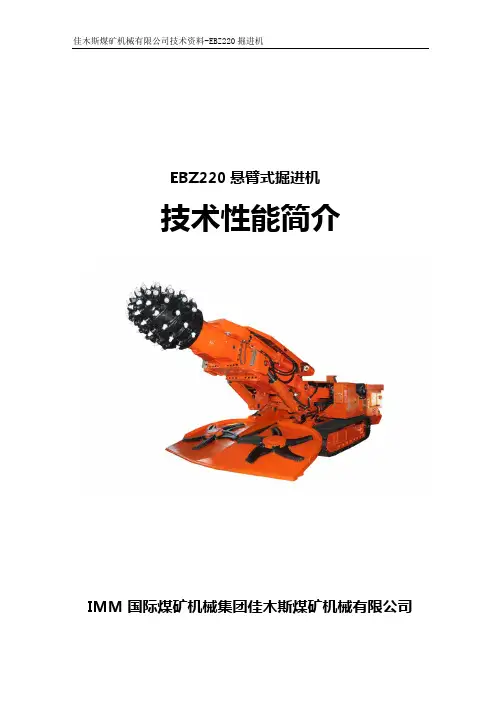

EBZ220悬臂式掘进机技术性能简介IMM国际煤矿机械集团佳木斯煤矿机械有限公司EBZ220悬臂式掘进机适用范围及特点:该机主要用于煤岩硬度f≤8.0的煤巷、半煤岩巷及硬岩的巷道、隧道掘进。
通过第二运输机，可与自卸车、梭车、皮带运输机等配套，能够实现截割、装载、运输连续作业。
定位截割面积伸缩式为33m2(截割宽度6.5米,截割高度5.1米)、不伸缩式为25m2(截割宽度5.67米,截割高度4.46米)。
经济切割岩石的单向抗压强度为≤80MPa，最大可截割岩石的单向抗压强度100MPa。
纵向工作坡度≤±18°。
EBZ220悬臂式掘进机执行标准: MT238-1991悬臂式掘进机通用技术条件Q/JC-01-2010 EBZ220掘进机产品标准EBZ220悬臂式掘进机专利技术：掘进机内喷雾装置（ZL20052002147.2)内喷雾给水装置（ZL200720116612.2）掘进机板翘式冷却器（ ZL20052001537.2)油缸涨紧装置（ ZL200520021538.7)截割头螺旋滚筒（ ZL200520021418.7)掘进机锚杆钻机液压装置（ ZL200520021419.1) EBZ220悬臂式掘进机使用环境条件:EBZ220掘进机在下列条件下可正常工作(1)海拔不超过2000m；(2)环境温度-20℃～+40℃；(3)周围空气相对湿度不大于90%(+25℃) ；(4)在有瓦斯、煤尘或其他爆炸性气体环境中；(5)与垂直面的安装斜度不超过18°；(6)无破坏绝缘的气体或蒸气的环境中；(7)无长期连续漏水的地方；(8)污染等级：3级；(9)安装类别：Ⅲ类。
EBZ220悬臂式掘进机安全保护:(1)掘进机电控设备的设计、制造符合GB3836.1、GB3836.2和《煤矿安全规程》2006版规定；(2)所有安全标志控制件均取得煤矿安全标志证；(3)掘进机设有起动报警装置和前后照明灯；(4)掘进机设有制动系统及防滑保护装置；(5)截割机构和装运机构设有过载保护措施；(6)油泵电机和截割电机、二运电机之间启、停顺序，在电控系统中有闭锁装置；(7)液压系统有过滤装置，还设有压力、油温、油位显示等保护装置；(8)电控系统设有紧急切断和闭锁装置，在司机座位另一侧还装有紧急停止按钮；(9)掘进机设有内、外喷雾系统，并有过滤装置、漏水检测及保护功能。
EBZ掘进机电气系统
9.1 EBZ掘进机电气系统一、理论部分1.EBZ掘进机电气系统特点？答：（1）先进的控制器和显示器（2）功能强大的故障报警专家系统（3）自主研发的防高压侵入低压的光电隔离保护模块（4）便捷的可维修性（5）自动煤岩识别功能2.Exd(ib)I符号含义？答：3.掘进机电气系统几个输出回路，分别是？答：输出路数为5回路，分别为：油泵电机控制主回路截割高速电机控制主回路截割低速电机控制主回路二运电机控制主回路锚杆电机控制主回路4.EBZ掘进机电气系统控制回路功能？答：控制回路是以EPEC专用控制器为核心，它接受各输入元器件的状态信息，通过编程计算，对所控制的元器件发出动作指令，实现对设备的逻辑控制。
5.EBZ掘进机电气系统有哪些电气联锁？答：第一：只有当油泵电机启动后，高速或低速电机、二运电机才能启动，油泵电机停止运行，运行中的高速或低速电机、二运电机也随之停止。
第二：截割高、低速电机为互锁关系。
第三：油泵电机和锚杆电机不能同时启动，二者之间为互锁关系。
6.油泵电机综合保护工作原理？答：当出现过流、过载、断相等故障时，控制器将电流传感器取来的信号经过编程计算，使油泵运行的中间继电器线圈失电，真空接触器线圈失电，油泵电机主回路电源被切断，运行中的油泵电机停止。
故障处理完毕后，将“复位/警报” 开关旋至“复位”位置，油泵异常点复位。
二、技能部分1.油泵电机启动、停止工作原理？答：启动：将“油泵启/停” 开关旋至“启动”位置，警报运行继电器先得电，电铃鸣响7秒后停止，此时油泵运行继电器得电，其常开点闭合，从而使真空接触器线圈得电，接触器主触点闭合，油泵电机主回路接通电源，电机运行。
停止：将“油泵启/停” 开关旋至“停止”位置，油泵运行继电器线圈失电，其常开点断开，使真空接触器线圈失电，主触点断开，油泵电机主回路电源被切断，运行中的油泵电机将停止运行。
2.截割高速的启动、停止工作原理？答：启动：油泵运行后，将“高速启/停” 开关旋至“启动”位置，警报运行继电器先得电，电铃鸣响5秒后停止，此时高速运行继电器得电，其常开点闭合，使高速真空接触器线圈得电，接触器主触点闭合，使高速电机主回路接通电源，高速电机起动运行。
EBZ220TY掘进机-电控说明书
EBZ220TY型掘进机电控系统使用说明书煤炭科学研究总院太原分院二OO八年一月概述电气设备由前级馈电开关、KXJ–280/1140（660）E型隔爆兼本质安全型掘进机用电控箱、CXB-36B矿用隔爆型操作箱、XEFB-36/150隔爆型蜂鸣器、DGY-60/36型隔爆照明灯、LA810-1型隔爆急停按钮、2004L418型瓦斯断电仪以及驱动掘进机各工作机构的电动机组成。
电气设备系统如图1所示，电气设备明细表见表1，连接各电气设备的电缆见表2。
驱动掘进机各工作机构电动机列于表3。
EBZ220TY型掘进机电控设备KXJ-280/1140（660）E型隔爆兼本质安全型掘进机用电控箱（以下简称电控箱）、CXB-36B矿用隔爆型操作箱（以下简称操作箱），符合我国的煤矿保安规程，防爆规程和有关规程、标准的规定，适用于具有爆炸性危险的气体（甲烷）和煤尘的矿井中，控制EBZ220TY型掘进机切割电机、油泵电机及备用电机、补油电机的运转，并对电机及有关电路进行保护。
表1 电气设备明细表序号名称数量型号生产厂1 操作箱 1 CXB-36B 山西煤机2 电控箱 1KXJ–280/1140（660）E山西煤机3 显示箱 1 XSB-Ⅱ山西煤机4 隔爆型蜂鸣器 1 XBF-36/120P 天津准胜机电产品贸易有限公司5 隔爆控制按钮 1 BZA1—5/127—2 沈阳广角成套电器6矿用隔爆型掘进机械防震灯3 DGE20/24B泰州市华中矿业机电制造有限公司7 瓦斯断电仪 1 DG4J 南方矿用电器 8 油泵电机 1YBS-132-4南阳防爆 9 切割电机 1YBUD-220/160-4/8-B南阳防爆表2 连接电缆表图1中代号 型号规格 长度 连接电气设备1 CEFR16×1.0 5m 操作箱2 MYQ4X1.5 5m 显示箱 2 UCPQ3×70+1×6+3×6+1×16100m前级开关 3 U(M)CP3×35+1×6+4×2.5 7m 油泵电动机 4 U(M)CP3×50+1×6+4×2.5 18 m 切割电动机5 U(M)Z3×2.5+1×2.5 (15m)6 U(M)Z3×2.5+1×2.5（左）防爆照明灯7 U(M)Z3×2.5+1×2.5 (右) 防爆照明灯 8 U(M)Z3×2.5+1×2.5 （尾）防爆照明灯11 U(M)Z3×2.5+1×2.5 蜂鸣器 12 U(M)Z3×2.5+1×2.530m防爆急停按钮一、电控箱的主要技术参数及特征1、技术参数：1.1 额定电压：V主回路：1140控制回路：220、36、1271.2 额定电流：A 2801.3 额定频率：Hz 501.4 输出分路数：5其中：137/130.9、82.4、19.6、2 A1.5 额定控制功率：kW 384表3 电动机技术特征表2、使用条件2.1 海拔不超过2000m；2.2 周围环境温度-5～+40℃；2.3 周围空气相对湿度不大于95%（+25℃）2.4 在有爆炸性气体（甲烷）环境的矿井中；2.5 能承受掘进机的振动且与垂直面的安装倾斜度不超过15°；2.6 无破坏绝缘的气体或蒸气的环境中；2.7 无长期连续滴水的地方；2.8 污染等级：3级、安装类别：Ⅱ类。
EBZ220掘进机产品说明书
1.概述1.1产品特点EBZ220TY型掘进机由煤炭科学研究总院山西煤机装备有限公司设计制造。
该机为悬臂式部分断面掘进机，适应巷道断面10～28m2、坡度±16°，可经济切割单向抗压强度≤90MPa的煤岩，属重型悬臂式掘进机。
该机主要特点是整机吨位大，切割硬度高，截齿损耗小，机器稳定性好，操作方便，可靠性高等。
1.2 主要用途、适用范围EBZ220TY型悬臂式掘进机主要是为煤矿综采及高档普采工作面采准巷道掘进服务的机械设备。
主要适用于半煤岩巷及岩巷的掘进，也适用于条件类似的其它矿山及工程巷道的掘进。
该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)5.96m，最大高度4.835m，可掘任意断面形状的巷道，适应巷道坡度±16°。
该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。
1.3产品型号、名称产品型号、名称为EBZ220TY型掘进机。
型号的组成及其代表意义E B Z 220 TY设计代号切割机构功率(kW)纵轴式悬臂式掘进机1.4使用环境a)该机型适用于含有瓦斯、煤尘或其它爆炸性混合气体的环境;b)海拔不超过2000m;c)环境温度-20℃～+40℃;d)与垂直地面斜度不超过16°;2.主要技术参数2.1 总体参数机长 10.53m机宽 2.7m机高 1.85m地隙 250mm切割卧底深度 200mm龙门高度 400mm接地比压 0.159MPa机重 62t总功率 355kW经济切割煤岩硬度≤90MPa可掘巷道断面 10～28㎡最大可掘高度 4.835m最大可掘宽度 5.96m适应巷道坡度±16°机器供电电压 1140V牵引力 310kN截割型式纵轴截割功率 220/160kW截齿形式镐型截齿数量 30转速 65/32 r/min最大摆动角度上 45°下 28°左右各 36°平均单刀力 5496/7994 N2.3 装载机构装载形式三爪星轮(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 2010ml/min液压马达转速 40r/min装运能力 300m3/h铲板宽度 3.0m铲板卧底 250mm铲板抬起 580mm星轮转速 45r/min运输形式边双链刮板(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 450ml/min液压马达转速 110r/min槽宽 610mm龙门高度 400mm链速 1.2m/s锚链规格 18×64mm张紧形式黄油缸张紧2.5 行走机构行走形式履带式(液压马达分别驱动)液压马达形式斜轴式轴向柱塞马达液压马达工作压力 25MPa液压马达排量 107ml/min行走速度 0～9m/min接地长度 3.2m制动形式摩擦离合器履带板宽度 600mm张紧形式黄油缸张紧系统额定压力：油缸回路 25MPa行走回路 25MPa装载回路 25MPa输送机回路 25MPa系统总流量： 520 L/min泵站功率 132kw两联柱塞泵转速 1485 r/min两联柱塞泵流量 270/80 ml/r油箱有效容积 960L冷却方式板翅式水冷却器和蛇形管冷却油缸数量： 8个多路换向阀的调定压力 25MPa2.7 喷雾冷却系统灭尘形式内喷雾、外喷雾内喷雾压力 3MPa外喷雾压力 1.5MPa流量 63L/min冷却部件切割电动机、油箱供电电压 1140V控制回路 220、36、127V额定电流 280A总功率 355kW隔爆形式隔爆兼本质安全型输出分路数 5个。
EBZ H说明书
EBZ200H 悬臂纵轴式掘进机使用说明书
第一章 产品结构及参数
-4-
EBZ200H 悬臂式掘进机使用说明书
第1节 概 述
一、产品特点
1、可靠性高
⑴、 以可靠为第一目标：液压泵、专用控制器、所有轴承、主要液压阀及附件、 密封件、电气元器件均采用国际品牌产品，并与供方共同开发设计。
⑵、 行走部采用国际品牌的液压马达和减速机，平均无故障工作时间可提高两倍 以上。
本说明书中资料、技术规格和图表是根据编写当时可得到的资料汇编而成 的。所列举的技术规格、扭矩、压力、测量值、调整值、图表和其他项目，随时 都可能变更，这些变更会影响到机器维修。因此，在进行各项作业前，必须获得 最新完整资料。三一重装或其代理商备有最新的资料。
EBZ220TY掘进机操作规程
EBZ220TY掘进机操作规程一、一般规定：1、我矿采用的EBZ220TY掘进机是由煤炭科学研究总院太原分院厂生产的掘进设备，该设备具有功率大，截割能力强，截割硬度≤90MPa;故障率低等特点。
2、EBZ220TY掘进机司机必须经过专门理论培训和实践操作考核合格后，持证上岗，须由具有丰富掘进经验、熟悉该掘进机构成及特点的司机进行操作。
3、机组司机在开机前必须对机组进行较为全面的检查，由副司机将机组周围的人员清理，确保安全后方可开机。
4、瓦斯浓度一旦达到0.5%，必须立即停止作业，将机组隔离开关打到零位，停掉机组上一级随机开关电源，查明原因，进行处理。
5、施工过程中，任何人禁止进入转载溜子卸载部位以内，人员必须距转载溜子卸载部位2米范围以后。
6、副司机负责看护电缆及调机过程中的安全，并常备口哨一只，一般情况下一声停，两声开。
7、副司机在作业过程中，必须加强自保及互保，确保自身安全。
8、遇到煤体破碎时，及时缩小空顶距及循环进度。
二、交接班过程：1、机组司机交班时，必须将机组上隔离开关闭锁后，示意后面配套设备全部停运后方可交接班。
2、司机交接班时，必须由安监员在现场，负责现场安全把关。
3、司机交接班时，必须将机组截割头落地，铲板落地，转载溜子处于最低位。
4、交接班时，必须将机组电缆整理好，严禁扭曲、打结，严禁电缆泡在水中。
三、开机前的准备：开机前必须对机组及其后配套设备进行认真全面的检查，接班时机组司机并要认真听取上班的运转情况，在施工中注意事项。
1、掘进机的检查、维修必须在停掉上一级电源后进行。
2、检查各部位的螺丝、销钉等是否齐全、紧固，各操作手柄、按钮、旋钮是否灵活可靠，检查各种保护、安全防护设施及预警信号要有效可靠。
3、检查各注油润滑点是否润滑注油，减速器、油箱油量是否适当。
4、截齿是否齐全或磨损超限，履带、刮板机链是否涨紧适度，内外喷雾冷却系统是否正常，有问题必须及时处理好后方可作业。
5、检查电缆、水管、油管有无损伤、溢流阀等是否受到各种外力，拖曳电缆是否已经或受损或破坏,若有损坏,必须处理好后方可试机。
掘进机电气说明书(带漏电闭锁GLBH-200)
EBZ 系列掘进机电气系统使用维护说明书三一重型装备有限公司2006年3月掘进机电气控制系统使用维护说明书一、概述EBZ系列掘进机电控系统主要由电控箱、控制操作箱（以下简称操作）、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。
掘进机电气控制系统是整机的重要组成部分，与液压控制系统配合，可自如的实现整机的各种生产作业。
同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。
掘进机电控箱防爆型式：Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式：ExdI (隔爆型)二、电控设备主要技术参数和特征1、技术参数1.1额定电压主回路：AC 1140V/660V电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压DC24V显示回路额定电压DC24V1.2额定电流（见附表1）1.3额定频率50H z1.4输出分路数5路1.5额定功率（见附表1）1.6本安部分本安电源输入电压DC 24V ；输出电压DC 12V ；最大负载电流500mA甲烷传感器工作电压DC12V最大工作电流130mA2、使用条件2.1海拔高度不超过2000米；2.2周围环境温度-5℃~+40℃；2.3周围空气相对湿度不大于95%(+25℃)；2.4能承受掘进机的振动,与水平安装倾斜度不超过15°;2.5适合在有沼气爆炸性混合物隧道或矿井中；2.6无破坏绝缘的气体或蒸汽的环境中；2.7无长期连续滴水的地方；2.8污染等级3级；2.9安装类别Ⅲ类；3、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计，为隔爆兼本质安全型电气设备。
其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。
掘进机电气系统说明书(220)上海创力矿山设备有限公司
KXJ1-321/1140 E-4矿用隔爆兼本质安全型组合开关箱使用说明书上海创力矿山设备有限公司Shanghai Chuangli Mining Equipment Co.,Ltd.2008年6月1．概述1.1 产品特点：KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱（以下简称开关箱）、CX4-4/12矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS矿用隔爆型压扣控制按钮、DGY35/24B隔爆照明灯、YBUD-220-（4/8）掘进机用隔爆型三相异步电动机（截割电机）、DYB-90A泵站用隔爆型三相异步电动机（油泵电机）、BYD11-160-8050隔爆型电滚筒（二运电机）、GJC4低浓度甲烷传感器组成S220A型掘进机电气系统。
是整机的主要组成部分，与液压系统配合操作可实现整机的各种生产作业。
KXJ4-321/1140E-4矿用隔爆兼本质安全型开关箱是S220A掘进机电气系统的核心。
控制系统将控制和保护功能模块化（主控制器）、有故障记忆功能、有应急遥控功能（遥控器）、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用232串口通讯技术，仅用两芯通讯电缆便可实现，通讯电缆采用快速插头连接方式。
整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等特点。
1.2主要用途及适用范围：1.2.1主要用途:本开关箱主要用于控制S220A掘进机的截割电机、油泵电机、二运电机的起动、停止，所控制电机工作电压AC1140V；对掘进机的电铃、照明灯、总急停、截割急停按钮及瓦斯断电仪提供控制信号，具有低压漏电保护功能；以可编程控制器PLC为核心，对油泵、截割、二运3个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护，同时显示各电机运行状态、工作电压、截割电机负荷和各种故障信息。
掘进机电控系统使用说明书
一、概述掘进机电控设备主要是由矿用隔爆兼本质安全型开关箱KXJ4-258/1140(660)E(以下简称开关箱)和矿用本质安全型操作箱CX4-4/12E(以下简称操作箱)两部分组成，和BAL1-36/127-150矿用隔爆电铃；DGY35/24B隔爆型照明灯；BZA1-10/24-1ZS隔爆型压扣急停按钮以及油泵电机、截割电机、二运电机、风机电机等组成了掘进机电气系统。
掘进机电气系统各电机均采用双电压电机，工作电压为660V或1140V，通过改变电机接线方式选择工作电压。
掘进机电控系统以可编程控制器(以下简称PLC)为核心，对油泵、截割、二运、风机四个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护、并具有低压漏电、瓦斯保护、水流异常等功能。
操作箱与开关箱之间通过工业上常用的RS485通讯，稳定性高，仅用两芯信号线便可实现对油泵、截割、二运、风机的开停以及显示各电机运行状态、截割电机负荷、工作电压和各种故障信息，大大减少了操作箱与开关箱之间的连线，操作箱电缆采用快速接头连接方式，安装方便，可靠性高。
开关箱视窗内设有发光管能够显示32种故障信息，与液晶屏可以独离工作。
二、电控设备的参数及特征1．主要用途及适用范围：掘进机电控设备安装在EBZ135型双电压掘进机上，其隔爆型结构适用有瓦斯及煤尘爆炸危险的矿井中。
2．使用工作条件；a) 海拔高度不超过2000米；b) 周围环境温度-5℃~+40℃；c) 周围空气相对湿度不大于95％（＋25℃）；d) 能承受掘进机的振动，与水平安装倾斜度不超过15°；e) 在有沼气爆炸性混合物隧道或矿井中；f) 无破坏绝缘的气体或蒸汽的环境中；g) 无长期连续滴水的地方；h) 污染等级3级；3．型号的组成及其含义开关箱：KX J 4 －285 / 1140 (660) E操作箱：CX 4 － 4 / 12 E4．安装类别Ⅲ类5、结构特征（1）开关箱开关箱是按照GB3836.1-2000《爆炸性气体环境用防爆电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用防爆电气设备隔爆型电气设备d》的标准设计，属隔爆型电气设备。
三一EBZ200掘进机电气系统操作说明
品质改变世界品质改变世界油泵电机截割高速截割低速图 4-17图 4-164.3 电气控制l 接通电源电控箱通电，主控器与显示屏通讯时，显示屏将显示画面如右图：此状态为主控器和显示器通讯中，此时操作开关都应在停止位置，禁止对设备进行操作，否则显示开关操作错误。
2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。
提示：123456978图 4-18图 4-19l 复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置，电铃鸣响，系统发出警报。
大约10秒之后，主控器与显示器通讯结束，显示画面如右图：图 4-20排除故障后，将“复位/警报”开关向下轻扳至“复位”位置，控制系统内各报警故障复原。
【危险】设备启动前必须鸣响警铃，否则人员未及时撤离危险区域可能造成严重的伤亡事故。
复位RESET复位RESET图 4-21图 4-22l 油泵电机将“油泵电机”开关向左轻扳至“启动”位置，电铃鸣响5秒后停止，油泵电机开始运行。
将“油泵电机”开关向右轻扳“停止”位置，运行中的油泵电机将停止运行。
图 4-23启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测油泵电机各相的电流值和故障信息（当油泵电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
提示：油泵电机MOTOR ，PUMP油泵电机MOTOR ，PUMP图 4-24图 4-25l 截割高速电机将“截割高速” 开关向右扳轻至“ 停止” 位置， 运行中的截割高速电机停止运行。
油泵电机运行后，将“ 截割高速”开关向左轻扳至“ 启动” 位置，电铃鸣响5秒后停止，截割高速电机启动运行。
图 4-26启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测截割高速电机各相的电流值和故障信息（当截割高速电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
上海创力EBZ220(H)硬岩掘进机主要参数
EBZ220(H)主要技术参数1 掘进机参数型号： EBZ220(H)总体长度（m）： 10.7总体宽度（m）： 3.3总体高度（m）： 1.82机重（t）： 72地隙（mm）： 190卧底深度（mm）： 180龙门高度（mm）： 450适应坡度：±18°截割硬度（MPa）：≤90总功率（kW）： 321定位截割高度（m）： 4.83定位截割宽度（m）： 5.7定位截割断面（㎡）： 27.52 截割部截割头形状：圆锥台形截割头转数（r/mim）： 46/23电动机功率（kW）： 220/132截齿：镐形（41把）喷雾：内、外喷雾方式3 铲板部装载形式：星轮式装载能力（m 3/min）： 4.5装载宽度（m）： 3.3星轮转数（r/min）： 28±1铲板卧底（mm）： 260铲板抬起（mm）： 4204中间运输机形式：边双链刮板运输能力（m 3/min）： 5.0溜槽断面尺寸(mm)： 620×360（宽×高）链速（m/min）： 43张紧形式：弹簧、丝杠、卡块张紧5行走部形式：履带式行走速度（m/min）： 0～5.3履带宽度（mm）： 650制动方式：一体式多片制动器对地压强（MPa）： 0.16张紧形式：油缸张紧、卡板锁定6 液压系统液压系统压力（MPa）： 22组合变量泵（mL/r）： A11V145/145 1台行走部液压马达（mL/r）： A2F1E180/61W-VZL 2台铲板部液压马达（mL/r）： IAM1500 .H45 2台中间运输机（mL/r）： IAM600.H3 2台内喷雾马达（mL/r）： CMF DA-E310-ALPS 1台油箱容量（L）： 700油泵电动机（kW）： 90 1台换向阀：手动式 2组冷却方式：水冷却式 1台油缸数量（个）： 107 水系统灭尘方式：内、外喷雾流量（L/min）： 100外喷雾压力（MPa）： 1.5内喷雾压力（MPa）： 3.0冷却部件：截割电动机、油箱8 电气部分8.1主回路额定电压（V）： AC1140额定电流（A）： 196.2额定频率（Hz）： 50输出分路数（路）： 4额定功率（Kw）： 3218.2操作箱规格型号：CX4-4/12防爆形式：矿用本质安全型额定电压（V）： DC12额定功率（W）： 48.3开关箱规格型号： KXJ4-321/1140E-4防爆形式：矿用隔爆兼本质安全型额定电压（V）：主回路： AC1140控制回路：AC220、AC120、AC 100、AC 24、DC24、DC12、DC5 额定电流（A）：≤196.28.4 截割电机型式：隔爆、水冷、双鼠笼异步电动机规格型号： YBUD-220/132-（4/8）（绝缘等级H级、工作方式S1）额定电压（V）：AC1140 Y/Y额定电流（A）： 131.7/1038.5 油泵电机型式：隔爆、风冷、双鼠笼异步电动机规格型号： YBRB（原DYB）-90A (绝缘等级H级、工作方式S1)额定电压（V）： AC1140V Y/△额定电流（A）： 568.6 截割急停、总急停按钮型式：矿用隔爆型规格型号： BZA24-0.1/24-01 附带锁紧装置额定电压（V）： DC24额定电流（A）： 10 内部按钮为常开用途：总急停按钮：用于紧急停机截割急停按钮：用于截割电机停止8.7电铃型式：矿用隔爆型规格型号： BAL1-127额定电压（V）： AC127额定电流（A）： 0.35用途：开机信号，启动报警8.8 照明灯型式：矿用隔爆型规格型号： DGE15/24L(A)额定电压（V）： AC24额定电流（A）： 3数量（盏）： 38.9甲烷传感器规格型号： GJC4。
EBZ掘进机安全技术操作规程
If you do not do more than others, your value will not be higher than others.勤学乐施天天向上（页眉可删）EBZ掘进机安全技术操作规程一、一般规定1.掘进机司机必须经过专业安全技术培训并考试合格后持证上岗。
2.掘进机司机必须熟知所有仪表和控制手柄（按钮）的位置和操作方法。
熟悉掘进机的结构及工作原理，了解设备性能、液压系统的构成，并能正确、迅速地判断以及处理一般故障。
3.掘进机设一名正司机负责操作设备，另设一名副司机负责拉电缆水管。
二、操作程序1.开机前检查（1）检查电控箱是否处于可靠的锁紧位置。
（2）检查电控箱上控制开关手柄是否均处于0位。
（3）按下紧急停止按钮SB1，把隔离开关QS的手柄置于合的位置，然后将紧急停止按钮SB1拔出。
2.开机、停机接通：将开关箱上的电源控制开关SA1向右旋转45至通位置，接通前级开关，向掘进机供电。
电压表PV指示。
36V照明等回路绝缘正常，照明灯EL1、EL2、EL3亮。
分断：将电源控制开关SA1向左旋转至断的位置，或按下紧急停止按钮SB2、SB1均可切断向掘进机供电的前级开关。
（1）油泵电机的起停：将油泵启动按钮SB6按下，油泵电机启动并自保。
将油泵停止按钮SB7按下，油泵电机停止运转。
（2）切割电机的起停①低速启动：油泵启动后，将高低速选择开关SA2打到低速位置，按下SB4切割启动按钮，蜂鸣器发出8-10S的预警信号，切割电机低速启动并自保。
②高速启动：将SA2打到高速位，按下SB4启动按钮，蜂鸣器发出8-10S的预警信号，切割电机高速启动并自保。
③停止：按下切割停止按钮SB5，切割电机停止运转。
（3）备用电机的起停①启动：油泵启动后，将备用电机启动按钮SB8按下，备用电机启动并自保。
②停止：将备用电机停止按钮SB9按下，备用电机停止运转。
三、注意事项1.严格执行《作业规程》要求进行掘进作业。
【VIP专享】EBZ220掘进机产品说明书
1.概述1.1产品特点EBZ220TY型掘进机由煤炭科学研究总院山西煤机装备有限公司设计制造。
该机为悬臂式部分断面掘进机，适应巷道断面10～28m2、坡度±16°，可经济切割单向抗压强度≤90MPa的煤岩，属重型悬臂式掘进机。
该机主要特点是整机吨位大，切割硬度高，截齿损耗小，机器稳定性好，操作方便，可靠性高等。
1.2 主要用途、适用范围EBZ220TY型悬臂式掘进机主要是为煤矿综采及高档普采工作面采准巷道掘进服务的机械设备。
主要适用于半煤岩巷及岩巷的掘进，也适用于条件类似的其它矿山及工程巷道的掘进。
该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)5.96m，最大高度4.835m，可掘任意断面形状的巷道，适应巷道坡度±16°。
该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。
1.3产品型号、名称产品型号、名称为EBZ220TY型掘进机。
型号的组成及其代表意义E B Z 220 TY设计代号切割机构功率(kW)纵轴式悬臂式掘进机1.4使用环境a)该机型适用于含有瓦斯、煤尘或其它爆炸性混合气体的环境;b)海拔不超过2000m;c)环境温度-20℃～+40℃;d)与垂直地面斜度不超过16°;2.主要技术参数2.1 总体参数机长 10.53m机宽 2.7m机高 1.85m地隙 250mm切割卧底深度 200mm龙门高度 400mm接地比压 0.159MPa机重 62t总功率 355kW经济切割煤岩硬度≤90MPa可掘巷道断面 10～28㎡最大可掘高度 4.835m最大可掘宽度 5.96m适应巷道坡度 ±16°机器供电电压 1140V牵引力 310kN截割型式纵轴截割功率 220/160kW截齿形式镐型截齿数量 30转速 65/32 r/min最大摆动角度上 45°下 28°左右各 36°平均单刀力 5496/7994 N2.3 装载机构装载形式三爪星轮(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 2010ml/min液压马达转速 40r/min3装运能力 300m/h铲板宽度 3.0m铲板卧底 250mm铲板抬起 580mm星轮转速 45r/min运输形式边双链刮板(液压马达驱动)液压马达形式低速大扭矩液压马达液压马达工作压力 25MPa液压马达排量 450ml/min液压马达转速 110r/min槽宽 610mm龙门高度 400mm链速 1.2m/s锚链规格 18×64mm张紧形式黄油缸张紧2.5 行走机构行走形式履带式(液压马达分别驱动)液压马达形式斜轴式轴向柱塞马达液压马达工作压力 25MPa液压马达排量 107ml/min行走速度 0～9m/min接地长度 3.2m制动形式摩擦离合器履带板宽度 600mm张紧形式黄油缸张紧2.6 液压系统系统额定压力：油缸回路 25MPa行走回路 25MPa装载回路 25MPa输送机回路 25MPa系统总流量： 520 L/min泵站功率 132kw两联柱塞泵转速 1485 r/min两联柱塞泵流量 270/80 ml/r油箱有效容积 960L冷却方式板翅式水冷却器和蛇形管冷却油缸数量： 8个多路换向阀的调定压力 25MPa2.7 喷雾冷却系统灭尘形式内喷雾、外喷雾内喷雾压力 3MPa外喷雾压力 1.5MPa流量 63L/min冷却部件切割电动机、油箱2.8 电气系统供电电压 1140V控制回路 220、36、127V额定电流 280A总功率 355kW隔爆形式隔爆兼本质安全型输出分路数 5个。
EBZ220 掘进机
截割部在组装、维修时要注意以下几点：
１.各部份联接时要注意紧固力矩是否达到要求； ２.各联接螺栓要求用锁固胶的地方要注意用胶的方法及时间： 质量是 加工出 (1)用乐泰清冼剂755清洗联接件及相应螺孔的螺纹,晾干; 来的也 (2)滴几滴乐泰271螺纹锁固剂到内螺纹孔的螺纹上; 是装配 (3)滴几滴乐泰271螺纹锁固剂到紧固件螺纹上; 出来的 (4)拧入紧固件,上紧至所要求的力矩。 3.截齿在齿座中必须转动灵活，防止局部切削造成截割头寿命 缩短； 4.截割臂浮动密封安装时矩形橡胶表面不得有油质; 5.安装旋转格莱圈时注意严格保护密封面不得有刮、划伤及压伤; 6.安装减速器时修正相应件，保证设计所要求的间隙;
结构参数
外形尺寸：3620（长）X1842（宽）X1645（高） （标准状态） 总重：10.4 T
本体部构成
主要组成部件:架体、回转台、盖板、回转轴承等
机 架
(本机最大不可拆件)
外形：3125（长）X1390（宽）X1406（高） mm 重量：6436kg
回 转 台
外形：1745（长）X1810（宽）X735（高） mm 重量：2288kg
维护保养
截 割 头 1.如有截齿磨损、损坏，更换新的截齿。 2.检查齿座有无裂纹及磨损。 截割臂 如润滑油量不足，应及时补加。 减速机 1.检查有无异常振动和音响。 2.通过油位计检查油量。 3.检查有无异常温升现象。 4.螺栓类有无松动现象。
定期维护 与保养是 保证机组 正常运行 的关键点
铲
板
操 纵 箱
操 纵 箱-----电机起动1
油泵开、停
操 纵 箱-----电机起动2
电机状态 油泵指示灯 复位键
总急 停
截割开、停
EBZ200H型综掘机使用说明
EBZ-200H型综掘机使用说明贵州松河煤业发展有限责任公司，为加快进度，早期投产，特从沈阳三一重型装备有限公司购买EBZ-200H型硬岩掘进机，该掘进机主要技术如下：1、总体总体长度 10.9m 总功率 325KW 机宽 3.2m 可经济截割煤岩硬度小于100MPa机高 1.9m 可掘巷道断面 28m2地隙 200mm 最大可掘高度 4.8m卧底深度 210mm 最大可掘宽度 6.0m接地比压 0.19MPa 适应巷道坡度±160机重 65T（不含二运）机器供电电压 1140V2、截割部截割头形状圆锥台形电动机 200/150 KW-4/8 P 隔爆水冷方式 1台截齿镐形截齿51个截割头转速 47.6 /23.8r/min喷雾内、外喷雾方式3、铲板部装载形式六齿星轮式装载宽度 3.2m星轮转数 0～30r/min理论装载能力 4.0m3/min4、刮板输送机槽宽 650mm龙门高度 380mm链速 0～54m/min链条规格Ф18X64-C运输形式边双链刮板式张紧形式油脂缸张紧5、行走部行走形式履带式液压马达数量 2台额定压力 25MPa排量 125ml/r行走速度 7m/min对地压强 0.156Mpa制动方式弹簧闭锁，停车用片式制动器张紧形式油脂缸张紧6、液压系统二联泵（柱塞泵）（ml/r） 145/145 1台液压马达行走部（ml/r） 125 2台铲板部（ml/r） 1250 2台第一运输机部（ml/r） 750 2台油箱容量（L） 600换向阀五联换向阀（星轮、一运马达用） 1台六联换向阀（行走马达及油缸用） 1台油冷却器板翅式 1台油泵电动机（KW-P） YBUSS-110 1台液压锚杆机接口（Mpa） 167、冷却、喷雾系统灭尘形式内、外喷雾需/最小冷却水量（L/min） 120/30外喷雾压力（MPa ）高压12（掘进机自行升压）、低压3.0（冷却水压）内喷雾水压（MPa ） 3.0（冷却水压）冷却方式油箱冷却器截割水冷电机泵站风冷电机8、电气系统（1）额定电压主回路：AC1140电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压DC24V显示回路额定电压DC24V额定电流：201A额定功率：325KW额定频率：50HZ输出分路数：5路（2）本安部分本安电源输入电压DC24V输出电压DC12V甲烷传感器工作电压DC12V最大工作电流130mA二、综掘机使用效果已施工1580轨道石门及1580回风石门煤层顶底板岩石性质为细砂岩、粉砂岩、粉砂质泥岩、泥质粉砂岩、泥岩等，岩石普氏系数最大为10，与综掘机所能截割最大硬度相适应。
【免费下载】EBZ220TY型综掘机技术参数
10~~28m2 4.835m 5.96m ±16º 1140V 310kN
纵轴 220/160kW 鎬型 30 65/32r/min 上 45 º 下 28 º 左右各 36 º 5496/7994N
三爪星轮（液压马达驱动）
低速大扭矩液压马达 25MPa
2010ml/min
2.4
2.5
液压马达转数
ebz220ty型综掘机技术参数?1产品型号名称?产品型号名称为ebz220ty型综掘机?型号的组成及其代表意义?e????b????z????220???ty???????????????????????????????????????????????????????????????????????????????????设计代号
总功率
隔爆形式
输出分路数
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
EBZ220纵轴悬臂掘进机说明书
操作人员在开动机器或操作任何控制装置前，必须事先阅读过本使用说明书， 接受过如何正确操作机器的培训，并且完全熟悉所有控制装置。否则，可能会造成 人员伤亡的严重事故。
电气维修。该设备以电为动力，在调整、检修或更换部件的工作开始之前，一 定要确保切断了这台机器的所有电源。“切断”一词的意思是：由执行维修人员挂 出警告提示牌、进行闭锁并且从配电开关上实际断开拖曳电缆。对本手册中“切断” 一词作其它解释都是不正确的。否则，可能造成严重的伤亡事故。
维修
维修设备前，从配电开关上断开或闭锁机器的进线电源； 安装或更换截齿前，要按下截割急停按钮（截割急停按钮不能断开总电源）； 只有受过培训的指定人员才允许打开或对电控箱进行维修； 在断开任何液压油管前，应先释放压力； 在进入截割臂下面以前，应做好支护。
i
安全警示
操作、保养和维修机器时所发生的多数事故，都是由于不遵守基本安全规则或 预防措施引起的，若能认识到各种潜在的危险情况，事故往往都是可以避免的。
安 全 警 示...............................................................................................................................ii
一 机械、液压装置使用说明书.....................................................................................................1 概述 1 .......................................................................................................................................1
EBZ200H型掘进机安全操作规程
EBZ200H型掘进机安全操作规程一、电气操作1、向上搬动电器电控箱右侧电源开关手柄至“接通”的位置，此时前后照明灯同时点亮。
检查显示屏、电压表和机器周围，如果没有异常情况，即可按如下顺序进行开机操作。
2、顺时针旋“信号、报警”开关，发出开机信号。
并观察工作现场，确认不能发生机械和人身事故方可开机。
3、顺时针旋油泵启动开关，油泵即可启动运转。
逆时针旋油泵电机停止开关，运行中的油泵电机运行停止。
(在试车时应注意油泵电机运转方向，若反转应重新接线)4、逆时针旋“信号、报警”开关，发出截割电机启动“报警”信号。
“报警”信号发出5秒后即可启动截割电机。
5、若需截割低速作业，顺时针旋截割电机启动开关，截割电机低速运行。
逆时针旋截割电机低速停止开关，运行中的截割低速电机运行停止。
若需截割高速作业，顺时针旋截割电机高速启动开关，截割电机高速运行。
逆时针旋截割电机高速停止开关，运行中的截割高速电机运行停止。
(试车时应当观察截割电机旋转方向，若反转需重新接线)6、若需二运电机作业，顺时针旋二运电机启动开关，二运电机运行。
逆时针二运电机停止作业，运行中的二运电机运行停止。
(试车时应当观察二运电机旋转方向，若反转需重新接线)7、停机操作顺序，原则上和开机顺序相反，也可根据实际情况进行。
注意不允许在不需要紧急停机的情况下，利用急停按钮停整机，也不允许利用停油泵电机的方法，停其它电机。
8、停机后，注意切断电源，取下电源开关手柄。
二、掘进作业1、操作顺序油泵电机→开动第一运输机→开动星轮→开动截割头，以此作为开动顺序。
当没有必要开动装载时，也可以在开动油泵电机后，启动截割电机。
2、截割利用截割头上下、左右移动截割，可截割出初步断面形状，如此截割断面与实际需要的形状和尺寸有一定的差别，可进行第二次修整，以达到断面尺寸的要求。
一般情况，当截割较软的煤壁时，采用左右循环向上的截割方法。
当截割稍硬岩石时，可采用由下而上左右截割的方法。
EBZ220型掘进机使用维护说明书
2.6 液压系统
系统额定压力：
油缸回路
25MPa
行走回路
25MPa
装载回路
25MPa
输送机回路
25MPa
系统总流量：
520 L/min
泵站功率
132kw
两联柱塞泵转速
1485 r/min
两联柱塞泵流量
270/80 ml/r
油箱
有效容积
960L
冷却方式 板翅式水冷却器和蛇形管冷却
油缸数量：
8个
多路换向阀的调定压力
1140/660V
额定功率
3kW
防爆等级
H级
转速
1470r/min
G．矿用隔爆型掘进机械防震灯
型号 防爆型式 额定电压 功率 H．瓦斯传感器 型号 防爆型式 电压 I.瓦斯断电仪 型号 防爆型式 电压 J．矿用隔爆型蜂鸣器 型号 防爆型式 额定电压 K．矿用隔爆型控制按钮 型号 防爆型式
DGE20/24B ExdⅠ 24V 20w
主要技术参数21总体参数250mm切割卧底深度200mm龙门高度400mm接地比压0159mpa355kw可经济切割煤岩硬度90mpa可掘巷道断面1028最大可掘高度4835m最大可掘宽度596m适应巷道坡度16机器供电电压1140v牵引力310kn生产能力373mmin22切割机构截割型式纵轴截割功率220160kw截齿形式截齿数量306532rmin32233847365nm最大摆动角度28左右各36平均单刀力5496799423装载机构装载形式三爪星轮液压马达驱动液压马达形式低速大扭矩液压马达液压马达工作压力25mpa液压马达排量2010mlmin液压马达转速40rmin装运能力300铲板宽度30m铲板卧底250mm铲板抬起580mm星轮转速45rmin24运输机构运输形式边双链刮板液压马达驱动液压马达形式低速大扭矩液压马达液压马达工作压力25mpa液压马达排量450mlmin液压马达转速110rmin610mm龙门高度400mm12ms锚链规格1864mm张紧形式黄油缸张紧25行走机构行走形式履带式液压马达分别驱动液压马达形式斜轴式轴向柱塞马达液压马达工作压力25mpa液压马达排量107mlmin行走速度09mmin接地长度32m制动形式摩擦离合器履带板宽度600mm张紧形式黄油缸张紧26液压系统系统额定压力
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EBZ220H型掘进机电气系统使用维护说明书山西天地矿山技术装备有限公司企业地址：山西省太原市并州南路108号联系电话：7685012邮政编码：0300062013年7月警告该电控系统为掘进机配套产品，严禁用于其它设备或控制系统中。
在使用维护说明书中我们提出了各部分操作及维修中的安全声明，希望用户能够严格按照说明书进行操作及维修使用，如果出现由于违背安全声明或说明书的操作而造成人员或设备的损伤，我方将不负任何责任！由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。
安全声明概述z操作前要认真阅读维护使用说明书，未经正确培训不许进行操作。
z应有适当的安全防护措施（如戴上手套、安全帽等）。
z严禁与掘进机电气系统不相关或者标示不明的设备连入系统。
z本系统不允许用户自行调整结构和布线。
操作前z开关箱和操作箱在井下使用时需要注意防水或者尽可能避开有淋水的地方。
z检查有无丢失或损坏的部件，找到丢失部件或更换损坏的部件。
z工作面湿度较大时必须在开关箱、电机等电气设备腔体内放置干燥剂。
z必须处理干净接线腔进线电缆及各主回路电缆主芯线的接地层，且线头无毛刺，防止存在漏电隐患。
z严格按照安全规程要求，配备专用的馈电开关给掘进机供电，且保证馈电开关漏电、过流、过载等保护的可靠、准确。
z确保馈电开关供电电压等级、电机电源接线以及开关箱内部主变压器一次侧抽头接线位置一致。
操作中z严格按照组合开关箱使用维护说明书进行操作。
z严禁随意改变按钮的功能和系统控制方式。
z操作过程中，如有突发事件发生，要注意使用紧急停机开关。
z停机时，一定要将隔离开关断电，以免误动作。
但严禁带负荷拉隔离开关停机。
z严禁对显示器进行任何操作。
z保护器本身故障时应及时更换相同产品，严禁用其它产品代替或甩掉保护器。
z严禁在保护设备损坏的情况下对系统进行操作。
维修z确认电源断开的情况下进行检修，严禁带电源操作。
z在维修设备前，从馈电开关上断开或闭锁机器的进线电源。
z按紧急停止开关并不能断开开关箱的电源。
z只有受过培训和指定的人员才可打开或维修开关箱和操作箱。
z开箱前务必将开关箱或者操作箱门板上的煤尘或者粉尘打扫干净。
z检修过程中严禁改变开关箱和操作箱内部结构。
拆解和安装z下井前，必须在地面对所有的操作进行试运转。
z在井下装卸、搬运过程中避免强烈振动，严禁翻滚，必须轻放。
z保护好拆开的电缆接头（插头）和电气设备。
z开关箱和操作箱必须装设在掘进机的减震器上。
概述电气设备由前级馈电开关、KXJ-280/1140(660）E掘进机用隔爆兼本质安全型电控箱（以下简称电控箱）、CXH-12（A）型矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127型矿用隔爆型连击电铃、DGE12/24L(A)型隔爆型掘进机LED灯、BZA1-5/36型矿用隔爆型控制按钮、DJC4.0/220型矿用车载式甲烷断电仪以及驱动掘进机各工作机构的电动机组成。
电气设备明细表见表1，连接各电气设备的电缆见表2，驱动掘进机各工作机构电动机列于表3。
EBZ220H型掘进机电控设备符合我国的煤矿保安规程，防爆规程和有关规程、标准的规定，适用于具有爆炸性危险的气体（甲烷）和煤尘的矿井中，控制EBZ220H型掘进机切割电机、油泵电机及备用电机的运转，并对电机及有关电路进行保护。
表1 电气设备明细表序号 名 称 数量型 号 生 产 厂1 本安操作箱 1 CXH-12（A） 山西煤机2 电控箱 1 KXJ–280/1140（660）E 山西煤机3矿用隔爆型连击电铃 2 BAL1-36/127沈阳广角成套电器股份有限公司4矿用隔爆型控制按钮 2 BZA1-5/36泰州市华中矿业机电制造有限公司5隔爆型掘进机LED灯 3 DGE12/24L(A)煤炭科学研究总院南京研究所6矿用车载式甲烷断电仪 1 DJC4.0/220扬中市南方矿用电器有限公司7煤矿用低浓度甲烷传感器 GJC4扬中市南方矿用电器有限公司8 油泵电机 1 YBS-132-4（660/1140） 南阳防爆9 切割电机 1 YBUD-220/160-4/8-B(1140)南阳防爆表2 连接电缆表序号 型号规格 长度 连接电气设备1 MHYVVRP1*4*12/0.15 7m 本安操作箱2 UCPQ3×70+1×6+3×6+1×16 100m 前级开关3 U(M)CP3×35+1×6+4×2.5 7m 油泵电动机4 U(M)CP3×50+1×6+4×2.5 18 m 切割电动机5 U(M)Z3×2.5+1×2.5 (15m)6 U(M)Z3×2.5+1×2.530m 隔爆型掘进机LED灯7 U(M)Z3×2.5+1×2.5 隔爆型掘进机LED灯8 U(M)Z3×2.5+1×2.5 隔爆型掘进机LED灯11 U(M)Z3×2.5+1×2.5 矿用隔爆型连击电铃12 U(M)Z3×2.5+1×2.5 矿用隔爆型控制按钮一、电控箱的主要技术参数及特征1、技术参数：1.1 额定电压：V主回路：1140控制回路：220、36、1271.2 额定电流：A 2801.3 额定频率：Hz 501.4 输出分路数：4其中：137/130.9、82.4、19.6 A1.5 额定控制功率：kW 382表3 电动机技术特征表2、使用条件2.1 海拔不超过2000m；2.2 周围环境温度-5～+40℃；2.3 周围空气相对湿度不大于95%（+25℃）2.4 在有爆炸性气体（甲烷）环境的矿井中；2.5 能承受掘进机的振动且与垂直面的安装倾斜度不超过15°；2.6 无破坏绝缘的气体或蒸气的环境中；2.7 无长期连续滴水的地方；2.8 污染等级：3级、安装类别：Ⅱ类。
3、结构电控箱外观结构如图一所示。
电控箱隔爆外壳由主腔和接线腔两个独立的隔爆部分组成。
主腔前壁装有隔离开关操作手把，急停按钮等；主腔后壁装有各接触器、传感器等；主腔顶板装有熔断器；底板装有电源变压器、保护器、继电器、保险等；主腔中门板装有继电器、控制器、显示器等。
手把有通、断两个位置。
主腔门采用快开门结构，主腔门打开后，以正常的操作方式不能使隔离开关闭合。
接线腔位于电控箱体的最左端，接线腔盖采用螺栓紧固，其上正中位置有“严禁带电开盖”字样，警示只有在前级电控箱电源处于断开位置时才能打开本电控箱的接线腔。
电控箱门与箱体靠圆形卡块和两侧的条形卡块紧固，并设有回转铰链。
电控箱箱体通过减震器和主机连接。
操作箱外观结构如图二所示。
操作箱为本质安全型电气设备，其外壳为不锈钢材质，防护等级为IP54。
盖板在箱体前端，并用螺栓与箱体紧固。
箱体正面安装有5.7寸液晶显示屏、操作开关和紧急停机按钮，并在开关旁刻有操作提示文字。
盖板上同时设有“Exib I”标志。
盖板接合面安装有橡胶密封垫，液晶显示屏前端安装有有机玻璃板，并在玻璃板与盖板接合处涂抹密封胶，可有效防止粉尘和淋水的进入损坏电路模块。
箱体侧面设有产品铭牌，正面有四个固定座。
操作箱内部装有单片机采集处理电路模块，安装时充分考虑防松措施。
操作箱后板安装有两个航空插座，用于进出电缆线。
二、工作原理电控系统在原理上可分为主回路、电源部分、控制单元、保护单元和操作箱四个部分。
其电气设备连接框图如图三所示。
详见KXJ-280/1140(660）E掘进机用隔爆兼本质安全型电控箱电气原理图。
图三电气设备连接框图1、主回路主回路主要由隔离开关、真空接触器、阻容吸收器、熔断器、电流变送器和电压变送器等器件组成。
急停与隔离开关之间设有机械闭锁。
只有在急停断开的情况下隔离开关才能合闸给开关箱供电。
真空接触器控制截割电机、油泵电机、二运电机等电机的运转。
阻容吸收器用于吸收真空接触器断开时电机产生的操作过高压。
电流变送器（每个回路都装有三个）和电压变送器分别采集回路电流和系统电压信号并输入至PLC控制器。
开关箱上的急停按钮SB1还可以对前级馈电开关进行远程接通和断开控制，操作箱上的急停按钮SB2只能够停止本机。
2、电源部分电源部分主要由主变压器、高压熔断器、隔离变压器、本安电源和电源显示板组成。
主变压器一次侧有1250V、1140V和1050V三组电压等级的输入抽头。
当井下电压等级变换或者不稳定时，可以随着电压的变化调整变压器的抽头，保证输出电压的稳定。
主变压器二次侧有AC220、AC127、AC36V和AC220V四组电压抽头。
其中小容量的220V接入隔离变压器的一次侧，127V预留接外围的电气设备，36V给照明灯、连击电铃、瓦斯断电仪供电，大容量220V给所有接触器的线圈供电。
隔离变压器主要给控制系统供电，保证系统高压不会串入控制系统烧毁控制器等器件。
其二次侧180V给综合保护器供电，同时给PLC控制器供电。
综合保护器内部的24V电源模块给电流变送器、电压变送器等器件供电。
127V 通过本安电源给操作箱、温度传感器等本安设备供电。
高压熔断器安装在主变压器一次侧，低压断路器安装在主变压器二次侧、隔离变压器二次侧以及开关电源输出侧，实现各个电源输出的短路保护。
中门板上的电源显示板对主变压器二次侧和隔离变压器二次侧的电源通断状态进行信号指示。
3、控制单元控制单元主要由PLC控制器、RS485隔离模块和开关量隔离模块等器件组成。
操作箱RS485通讯信号通过RS485隔离模块进行安全隔离后，与PLC控制器进行Modbus通讯。
控制器接收操作箱的控制信号，通过内部程序运算控制继电器输出，实现各个电机的启停控制。
控制器同时接收电流变送器、电机温度保护器和综合保护器等器件的信号，通过编程实现整个电控系统的保护功能。
控制系统上电后，当照明灯回路没有故障时，照明灯点亮为掘进工作面提供照明。
旋转回路开关至“启”的位置，回路电机启动前，连击电铃会发出预警信号，信号延时3～8S。
也可由警铃开关控制，在任意时刻报警。
4、保护单元电控系统可以对电机进行漏电闭锁、过载、过流、断相和过热保护。
同时还具有接触器粘连、瓦斯超限、油温过高、急停保护和漏电监测等保护。
其中综合保护器实现电机的漏电闭锁和过热保护以及漏电监测保护。
其它保护由电流变送器、电压变送器、瓦斯断电仪、温度传感器和急停开关配合控制器实现。
1）漏电闭锁当各电机启动前电机或连接电缆的绝缘水平下降到规定值（额定电压为1140V，绝缘电阻下降至40KΩ时；额定电压为660V，绝缘电阻下降至22KΩ时），相应的漏电保护单元动作，控制器检测其常闭节点断开，并控制相应电机不能启动，同时显示漏电闭锁故障。
