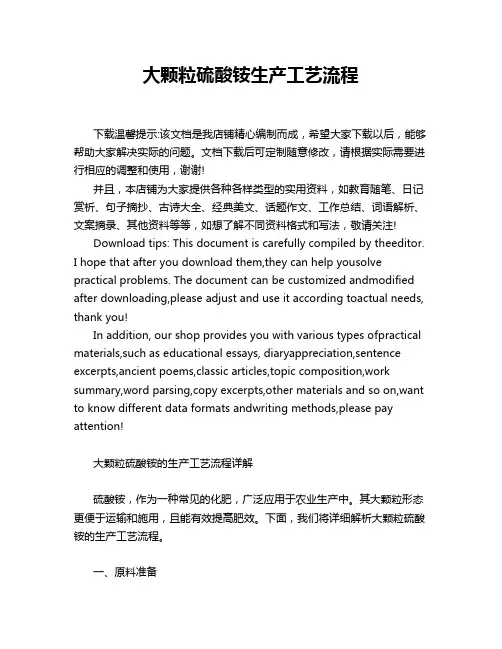

大颗粒硫酸铵生产工艺流程
大颗粒硫酸铵生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!大颗粒硫酸铵的生产工艺流程详解硫酸铵，作为一种常见的化肥，广泛应用于农业生产中。
硫酸铵三效蒸发系统结晶及干燥效果分析
硫酸铵三效蒸发系统结晶及干燥效果分析摘要：根据硫酸铵回收装置三效蒸发系统稳定生产过程中，出现的硫铵结晶颗粒小、干燥效果差、储料斗、包装系统无法正常使用等现象，通过分析和改造处理，最终达到较好的硫铵结晶干燥效果，实现储料斗、包装系统的正常使用。
关键词：三效蒸发系统盘式干燥器储料斗前言三效蒸发硫铵装置是炼化公司聚丙烯酰胺生产的配套装置，由蒸发结晶、离心分离、干燥、包装等工序组成，采取外循环加热、三效减压蒸发等操作，用稀硫酸作为吸收液将聚丙烯酰胺生产过程中的含氨废气，进行两级吸收后产生浓度约25%的稀硫酸铵溶液，经预热后温度达到60℃，首先通过一效加热室进行间接换热，换热后进入一效分离室进行汽液分离，在压差的作用下进入二效分离室，经过二效加热室换热后，由二效出料泵输送至旋流器，旋流器底部固体含量较高的溶液进入稠厚器；旋流器顶部低浓度溶液送至三效分离室，经三效加热室换热，物料蒸发浓缩到固含量25%左右，经三效出料泵再输送至旋流器。
旋流器顶部浓度较低的溶液回流至三效分离室继续浓缩，旋流器底部固体含量较高的溶液进入稠厚器增稠，通过离心机脱水后的固体结晶再进行烘干。
由离心机分离和稠厚器溢流出的母液则流入母液罐，经母液泵输送至三效加热室继续蒸发提浓。
烘干的硫铵结晶经过螺旋输送机送入储料斗，最后经过称重、包装、入库，实现回收结晶硫铵的目的。
一、三效蒸发系统硫铵结晶及干燥情况1.三效蒸发系统硫铵结晶情况稀硫铵液经过乏汽预热器、冷凝水预热器升温到70℃左右，经过一效加热室进入一效分离室，通过一效轴流泵强制循环加热到110℃左右，在一效分离室内进行汽液分离。
一效浓缩硫铵液（浓度为37%）在压力差作用下进入二效分离室（操作温度为93℃左右），二效分离室内的硫铵溶液通过二效轴流泵进行强制循环，经过二效加热室加热浓缩后，由二效出料泵送入旋流器A，固含量为10%（V/V）的溶液经过旋流器分离出的低浓度硫铵溶液部分返回二效分离室继续浓缩，另一部分送至三效加热室进行加热浓缩，三效浓缩液（固含量为25%）经三效出料泵进入旋流器B，分离出的低浓度硫铵溶液进入三效加热室继续蒸发浓缩，高浓度含固液体（固含量为50%）进入稠厚器，靠压差流入离心机进行脱水分离，然后在下一工序进行干燥、包装。
硫酸铵蒸发结晶
硫酸铵蒸发结晶硫酸铵蒸发结晶一、物料组成及处理量：溶质名称：硫酸铵溶剂：水进料浓度：20%进料总量：3吨/小时进料温度：30℃蒸发总量：2.4吨/小时进料液：PH6~7二、处理要求：将物料蒸发浓缩、把硫酸铵结晶出来运行方式：连续给料三、工艺说明：1、工艺流程说明：(1)物料加热、蒸发：物料通过进料泵经过进料流量计计量后进预热器预热，利用蒸发器二次蒸汽冷凝下来的凝结水，将物料预热到80度以上，然后进强制循环泵的入口和结晶器出来的液体混合。
经强制循环泵的输送，进入加热蒸发器，物料经过蒸发器壳程蒸汽的间接加热,吸收热量后温度升到108°C,然后进入DTB结晶器的闪蒸室,由于闪蒸室内为负压,物料进来后瞬间进行蒸发，大部分水变成温度为90°C的二次蒸汽，由二次蒸汽出口进入MVR蒸汽压缩机，蒸汽经压缩后蒸汽的压力提高，同时温度也升高到110°C，满足物料闪蒸脱水加热温度的要求。
水蒸气经冷凝后成冷凝水排出，进入下道工序的处理。
（2）结晶进入结晶器中的物料在螺旋桨的推动下，通过导流筒快速上升至液体表层，由于设备内为负压，部分水瞬间产生蒸发成为蒸汽后有顶部出口排出再利用，没有蒸发的物料沿导流筒与挡板之间的环形通道流至器底，重又被吸入导流筒的下端，形成了内循环通道，以较高速率反复循环，使料液充分混合，保证了器内各处的过饱和度比较均匀，极大地强化了结晶器的生产能力。
圆筒形挡板将结晶器分隔为晶体生长区和澄清区。
澄清区的物料溢流后和母液混合后经循环泵输送加热器循环加热。
结晶器内的物料经设备内混合区、养晶区后晶体颗粒很快的长大，颗粒大晶体由于沉降速度大于悬浮速度，在结晶器的底部会形成一个悬浮密度稳定的晶浆区，通过密度的自动控制，利用晶浆泵的输送，将含晶体30%~40%的晶浆送往离心机进行分离。
得到颗粒较大的硫酸铵晶体。
母液经处理将剩余的产品提出后返回系统重新蒸发提纯。
2、设备情况介绍：（1）加热蒸发器换热面积为200m2,管程介质为饱和硫酸铵溶液，壳程介质为水蒸气，管程介质为：316L,壳程介质为碳钢。
(完整版)硫酸铵废水MVR蒸发结晶
石家庄博特环保科技有限公司含硫酸鞍废水蒸发浓缩结晶分离技术方案编制: 校核: 审核: 批准:二零一四年十一月含硫酸铵废水蒸发浓缩结晶分离技术方案一、蒸发器选型简述本设计方案针对含硫酸铵废水，采用MVR蒸发装置。
硫酸铵废水要求蒸发结晶，装置分两部分第一部分用降膜蒸发器进行蒸发浓缩，第二部分采用抗盐析、抗结疤堵管能力强的强制循环蒸发器。
由于硫酸铵具有强腐蚀性，长期运转考虑，与物料接触部分采用316L 不锈钢，其余采用碳钢。
含硫酸铵废水处理量及组分：含硫酸铵废水处理量 1.5t/h ，其中硫酸铵6%，其余成分为水计算条件参数进料流量㎏/h1500进料浓度﹪6出料浓度﹪100原料温度℃20二次蒸汽压力Mpa（表）-0.03（绝压70KPa）二次蒸汽温度℃90总蒸发量Kg/h1410三、主要工艺参数强制循环蒸发器二次蒸汽压强Mpa（表）-0.03（绝压0.07MPa）二次蒸汽温度℃90二次蒸汽汽化热kJ / ㎏2283.1蒸汽压缩机压缩比 2.5压缩机出口压强Mpa（表）0.857 （绝压0.143MPa）压缩机出口温度℃110压缩机出口蒸汽汽化热kJ / ㎏2232溶液沸点℃102有效温差℃8进料溶液浓度%6出料溶液液%100蒸发量㎏/h1410加热室换热面积㎡80预热器换热面积㎡2四、工艺流程简介、计算依据4.1 原液准备系统工厂产生的含盐废水流入原液池，原液池起到储存、调节原液的作用，满足废水蒸发处理设备的连续稳定运行。
原液池配备有原液提升泵，原液提升泵将含盐废水均匀输送至蒸发处理系统，调节原液泵后的控制阀门保持原液提升量与蒸发量的平衡。
4.2 二次蒸汽及压缩蒸汽系统经开始生蒸汽在加热室经过加热直至产生足量的二次蒸汽后关闭生蒸汽阀门，降膜蒸发器与强制循环蒸发器加热室产生的二次蒸汽经过蒸汽压缩机压缩后产生温度及压力都提高的压缩蒸汽。
压缩蒸汽分配到降膜蒸发器和强制循环蒸发器的加热室进行加热。
加热后的压缩蒸汽形成的冷凝水进入预热器对原液进行预热。
硫酸铵废水MVR蒸发结晶
石家庄博特环保科技有限公司含硫酸铵废水蒸发浓缩结晶分离技术方案编制：校核：审核：批准：二零一四年十一月含硫酸铵废水蒸发浓缩结晶分离技术方案一、蒸发器选型简述本设计方案针对含硫酸铵废水，采用MVR蒸发装置。
硫酸铵废水要求蒸发结晶，装置分两部分第一部分用降膜蒸发器进行蒸发浓缩，第二部分采用抗盐析、抗结疤堵管能力强的强制循环蒸发器。
由于硫酸铵具有强腐蚀性，长期运转考虑，与物料接触部分采用316L不锈钢，其余采用碳钢。
二、计算依据含硫酸铵废水处理量及组分：含硫酸铵废水处理量1.5t/h，其中硫酸铵6%，其余成分为水。
三、主要工艺参数四、工艺流程简介4.1原液准备系统工厂产生的含盐废水流入原液池，原液池起到储存、调节原液的作用，满足废水蒸发处理设备的连续稳定运行。
原液池配备有原液提升泵，原液提升泵将含盐废水均匀输送至蒸发处理系统，调节原液泵后的控制阀门保持原液提升量与蒸发量的平衡。
4.2 二次蒸汽及压缩蒸汽系统经开始生蒸汽在加热室经过加热直至产生足量的二次蒸汽后关闭生蒸汽阀门，降膜蒸发器与强制循环蒸发器加热室产生的二次蒸汽经过蒸汽压缩机压缩后产生温度及压力都提高的压缩蒸汽。
压缩蒸汽分配到降膜蒸发器和强制循环蒸发器的加热室进行加热。
加热后的压缩蒸汽形成的冷凝水进入预热器对原液进行预热。
4.3 料液系统含盐废水经预热器加热后进入降膜蒸发器蒸发浓缩到45%后进入强制循环蒸发器蒸发结晶然后经出料泵抽出料液进入旋液分离器中浓缩分离，然后排入储料器中收集，最后排入离心机离心分离。
4.4事故及洗罐系统工作出现事故及运转过程中洗罐时，首先停止进料，将蒸发设备中的母液排净。
洗罐水用冷凝水储池的水，洗罐完毕后，将洗罐水排掉，初次洗罐水排入原液池，排空蒸发罐后，首先将部分母液通过原液泵进入蒸发罐，然后通过原液泵补充加入原液，使蒸发罐中的液位满足工艺要求。
附：工艺流程图五、MVR蒸发结晶设备的参数：表一：MVR蒸发结晶设备参数六、外界接口及辅助配套设施表二：辅助配套设施参数七、经济核算蒸发系统采用MVR蒸发结晶，运行中只消耗电力。
硫铵操作规程(3篇)
第1篇一、适用范围本规程适用于焦化厂硫铵工段的生产操作，包括硫铵的生产、储存、运输和使用等环节。
二、操作前的准备1. 确保所有设备、仪器及工具处于良好状态，符合操作要求。
2. 检查硫酸、氨水等原料的质量，确保符合生产要求。
3. 了解硫铵生产过程中的安全注意事项，佩戴好个人防护用品。
三、操作步骤1. 原料准备- 将硫酸、氨水等原料按照比例配制成混合溶液。
- 将混合溶液送入反应釜，启动搅拌器，使混合溶液充分混合。
2. 反应过程- 在反应釜内进行硫酸与氨水的中和反应，生成硫酸铵。
- 控制反应温度，确保反应顺利进行。
3. 结晶过程- 将反应后的溶液送入结晶槽，在冷却过程中，硫酸铵逐渐结晶。
- 使用结晶泵将结晶物从结晶槽中抽出。
4. 离心分离- 将结晶物送入离心机进行离心分离，分离出硫酸铵晶体和母液。
- 将分离出的硫酸铵晶体进行干燥处理。
5. 母液处理- 将离心分离出的母液进行回收处理，可再次用于生产硫酸铵。
四、操作注意事项1. 严格控制反应温度，避免温度过高或过低影响反应效果。
2. 定期检查设备、仪器及工具，确保其正常运行。
3. 操作过程中，严格遵守安全操作规程，避免发生意外事故。
4. 严禁在生产区域内吸烟、使用明火等易燃易爆物品。
5. 操作人员应熟悉本规程，确保操作正确无误。
五、安全措施1. 设备、仪器及工具应定期检查、维护，确保其正常运行。
2. 操作人员应佩戴个人防护用品，如防尘口罩、防毒面具、防护手套等。
3. 生产区域内应设置明显的警示标志，提醒操作人员注意安全。
4. 定期进行安全培训，提高操作人员的安全意识。
六、异常情况处理1. 若出现设备故障，应立即停止操作，及时通知维修人员进行维修。
2. 若出现意外事故，应立即启动应急预案，确保人员安全。
3. 若出现环境污染，应立即采取措施进行处理，减少环境污染。
七、操作记录1. 操作人员应详细记录操作过程中的各项参数，如温度、压力、流量等。
2. 定期对操作记录进行整理、归档，以便查阅和分析。
硫酸铵蒸发浓缩操作规程(3篇)
第1篇一、目的为确保硫酸铵蒸发浓缩操作的安全、稳定、高效，特制定本操作规程。
二、适用范围本规程适用于硫酸铵蒸发浓缩生产过程中的操作。
三、操作准备1. 检查蒸发器、管道、阀门等设备设施，确保其完好、无泄漏。
2. 检查控制系统，确保其运行正常。
3. 准备好蒸发浓缩所需的原材料、辅助材料、仪器仪表等。
4. 确保操作人员熟悉本规程，掌握相关技能。
四、操作步骤1. 开启蒸发器、管道、阀门等设备设施，检查其运行状态。
2. 将硫酸铵溶液加入蒸发器，开启搅拌器，使溶液均匀混合。
3. 根据蒸发浓缩要求，调整加热蒸汽压力和流量。
4. 检查蒸发器、管道、阀门等设备设施，确保无泄漏。
5. 检查蒸发器内溶液浓度，根据要求调整加热蒸汽压力和流量。
6. 检查蒸发器内溶液温度，确保在规定范围内。
7. 当溶液浓度达到要求时，关闭加热蒸汽，降低蒸发器内溶液温度。
8. 检查蒸发器内溶液，确保无杂质。
9. 将浓缩后的硫酸铵溶液输送至储存罐。
10. 关闭蒸发器、管道、阀门等设备设施，进行清理、维护。
五、注意事项1. 操作过程中，密切关注蒸发器、管道、阀门等设备设施，发现异常情况立即停止操作，及时处理。
2. 操作人员应穿戴好劳动防护用品，如防尘口罩、防护手套等。
3. 操作过程中，注意观察溶液浓度、温度等参数，确保在规定范围内。
4. 操作完毕后，关闭所有设备设施，清理现场。
5. 定期对设备设施进行检查、维护，确保其正常运行。
六、应急处理1. 若发现设备设施泄漏，立即关闭相关阀门，通知相关人员处理。
2. 若发现操作人员中毒，立即将中毒人员转移到通风良好处，拨打急救电话。
3. 若发生火灾，立即使用灭火器进行灭火，并拨打火警电话。
七、操作记录操作人员应详细记录操作过程，包括操作时间、溶液浓度、温度、设备设施运行状态等，以便追溯和分析。
八、培训与考核1. 对操作人员进行培训，确保其掌握本规程及相关技能。
2. 定期对操作人员进行考核，确保其熟练掌握操作规程。
电厂脱硫后硫酸铵浓缩结晶分离干燥技术方案
电厂脱硫后硫酸铵浓缩结晶分离干燥技术方案9）、工艺配件：工艺管道采用 1Cr18Ni9Ti/Q235 材质10）、仪表：所有压力、温度、真空用传感器检测，数字集中显示。
B :分离设备说明：采用双级活塞推料型离心机，实行连续进出料操作。
同时也减轻工人劳动强度。
C :气流干燥机设备：一）、基本条件：2,物料：1〉物料名称： 硫酸铵2〉物料含水量： 3 1<10〜12% 3〉物料温度： Tm1=15°C4〉 物料粘性： 松散2、成品：1〉生产能力： W1=3000Kg/h 2〉成品含水率： 3 2< 0.5%二）、工艺条件：1、加热方式： 高温烟气 2、干燥方式： 脉冲气流干燥机3、进风温度： T1=160~200 C 4、岀风温度： T2=80~85 C 5、成品物料温度： Tm2=55~65 C6、成品收集方式： 一级旋风分离+二级旋风分离7、电源与电压： 380V 、50Hz 三相四线& 安装场地：室内三）、工艺计算：2,空气湿度：根据当地气温情况，并经计算，得出当地湿度为:3、岀料器:1〉、一级旋风岀料关风器: 型号：TFGFT-9.O 厶，功率：N=2. 2 Kw/台材质：SUS3042〉、二级旋风岀料关风器: 型号：TFGFT-2.8 厶，功率：N=0. 75 Kw/ 台材质：SUS304六）、引风机「厶1、型号：9-26-10D 1450 rpm2、电机功率：N=55Kw3、风量:19500〜23600 M3/h4、风压：6330〜6830 Pa5、材质：Q235AD :自动包装机：采用1Cr18Ni9Ti不锈钢材料制造，自动称重、热合、缝包，每袋包装为50 公斤，配套输送装置。
硫酸铵蒸发结晶工艺
硫酸铵蒸发结晶工艺硫酸铵蒸发结晶工艺1. 引言硫酸铵是一种常用的化学品，广泛应用于农业、医药、化工等领域。
其生产工艺中的蒸发结晶过程十分关键，能够实现硫酸铵的高纯度和高效率制备。
本文将详细介绍硫酸铵蒸发结晶工艺，从深度和广度两个标准评估其作用、原理、优势以及存在的挑战。
2. 硫酸铵蒸发结晶的作用蒸发结晶是将液体中的溶质析出形成晶体的过程，广泛应用于化工领域。
在硫酸铵生产中，蒸发结晶可以实现以下目标：(1) 提高硫酸铵的纯度：通过蒸发结晶，可将杂质和其他无关物质从溶液中分离出来，使得最终硫酸铵的纯度得到提升。
(2) 实现硫酸铵的分离和回收：通过蒸发结晶，可以将溶液中的硫酸铵析出，实现分离和回收利用，从而提高生产效率。
(3) 节约能源和资源：蒸发结晶是一种相对节能的分离技术，可最大限度地降低能源消耗和原材料损失。
3. 硫酸铵蒸发结晶的工艺步骤硫酸铵蒸发结晶工艺一般包括以下几个步骤：(1) 溶液准备：将硫酸铵与水按一定比例混合，得到溶液。
溶液中的硫酸铵浓度通常根据具体生产要求进行调整。
(2) 进料加热：将溶液加热至一定温度，通常使用蒸汽加热或热水浴加热的方式。
(3) 蒸发结晶：在加热的过程中，水分开始蒸发，溶液逐渐浓缩，硫酸铵开始析出。
(4) 晶体分离：将析出的硫酸铵晶体与溶液进行分离，通常采用离心、过滤等方法。
(5) 晶体洗涤：对分离后的硫酸铵晶体进行洗涤，去除表面附着的杂质，提高产品纯度。
(6) 干燥和包装：将洗涤后的硫酸铵晶体进行干燥，除去残留水分，并进行包装。
4. 硫酸铵蒸发结晶工艺的优势硫酸铵蒸发结晶工艺具有以下几个优势：(1) 高纯度产品：通过蒸发结晶，硫酸铵的纯度可以达到较高水平，满足不同行业对高纯硫酸铵的需求。
(2) 简单易行：硫酸铵蒸发结晶工艺的基本步骤相对简单，易于操作和控制，不需要过多的设备和工艺。
(3) 节约能源：相比其他分离工艺，蒸发结晶可以有效降低能源消耗，减少生产成本。
(4) 环保可持续：硫酸铵蒸发结晶工艺中所使用的原材料和产品均无毒害性，对环境无污染，符合可持续发展的要求。
攀成钢含氯离子的硫酸铵浓缩结晶分离干燥技术课件
攀钢集团成都钢钒有限公司105㎡烧结机头脱硫及烟气治理改造工程（硫酸铵浓缩结晶部分改造）技术协议甲方：攀钢集团成都钢钒有限公司乙方：南京泰特化工机械限公司硫酸铵浓缩结晶(改造)技术协议一，项目改造内容：1，三效浓缩部分：达到设计处理量：1），设计图已经交给有设计资质的设计院设计。
2），由于需要浓缩处理的硫酸铵溶液中含有氯离子，因些对三效浓缩系统中的所有设备及配件均采用搞氯离子腐蚀的材料。
泵和阀采用衬四氟材料，加热器采用石墨材料，蒸发器采用碳钢制作外壳，内表面衬四氟材料。
3），为了保证蒸发量，加大了加热器的蒸发面积，加热面积分别为：150m2 、140㎡，140㎡。
4），为了降低蒸汽消耗，回收利用热能，在蒸发装置中加装了预热器，充分利用了三效蒸发器出来的二次蒸汽。
5），在保证蒸发量要求的提前下，降低冷凝水的硫酸铵的含量。
加大了蒸发器的规格，一效、二效，三效蒸发器的蒸发直径分别为：Ø1800、Ø2400、Ø2800，同时也相应增加了蒸发器的高度，消除二次蒸汽中夹带泡沫现象，达到汽液分离的最佳效果。
6），改变原有冷凝装置，原有装置中将冷凝水和二次蒸汽混合，将大量的循环水给污染。
这次我们将二次蒸汽走冷凝器的管程，冷却水走冷凝器的壳程。
这样，蒸发出的水和循环水走不同的管路，避免了循环水的污染。
7），原有装置主要是针对食品，制药料液的浓缩，设备的高度较高，不能达到料液在蒸发过程中能循环的效果，因此硫酸铵容易在加热器中结晶、堵管。
这次改变了加热器的结构，适合高浓度料液的蒸发浓缩，同时也降低了整套装置的安装高度，便于设备的安装和今后的设备检修。
8），由于设备结构的改变，设备安装完成后下部空间较大，便于以后进料泵、循环泵、出料泵、水泵等设备的检修和配件的更换。
2，结晶部分：达到硫酸铵结晶分离的效果。
1），现有结晶器的设备不合理，主要表现在：A，冷却水的冷却面积较大，达不到快速降温和结晶的效果。
含氨尾气生产硫酸铵蒸发与结晶工艺探讨
含氨尾气生产硫酸铵蒸发与结晶工艺探讨
含氨尾气是指含有大量氨气的工业废气，其主要来源是生物质能源转化、矿石提炼以及化学工业等。
含氨尾气中的氨气可以进行回收利用，其一种常见的利用方式是生产硫酸铵。
硫酸铵是一种重要的氮肥和矿山爆破药剂原料，其制备需要通过蒸发与结晶工艺进行。
第一步：预处理
在进入蒸发与结晶工艺之前，需要对含氨尾气进行预处理。
主要包括降温、除尘、脱硫和脱硝等步骤。
降温可以减少尾气中的水分含量，降低水蒸气对后续工艺的影响；除尘可以去除尾气中的颗粒物，保护设备的正常运行；脱硫和脱硝可以去除尾气中的二氧化硫和氮氧化物，减少对环境的污染。
第二步：蒸发
蒸发是指将尾气中的水分进行蒸发，使其浓缩。
蒸发工艺可以采用多级塔浓缩法。
即将尾气逆流与多级塔内的浓硫酸接触，通过热量传递和质量传递使水分蒸发，实现尾气的浓缩。
浓度较高的尾气经过冷却和凝结处理后，形成含有硫酸铵的溶液。
第三步：结晶
结晶是指将溶液中的硫酸铵通过降温和蒸发逐渐析出。
结晶工艺可以采用冷却结晶或真空结晶法。
冷却结晶法是指将溶液进行冷却，使硫酸铵逐渐结晶析出。
真空结晶法是指在低温和高真空条件下，将溶液进行蒸发，使硫酸铵结晶析出。
结晶后的硫酸铵可以通过离心、过滤和干燥等工艺得到最终产品。
含氨尾气生产硫酸铵的蒸发与结晶工艺是通过预处理、蒸发和结晶等步骤，将尾气中的水分浓缩和硫酸铵结晶分离，最终得到硫酸铵产品。
这种工艺具有资源回收和环境保护的双重效益，对于减少废气排放、提高资源利用率具有重要意义。
硫铵干燥机工艺流程
硫铵干燥机工艺流程英文回答：Introduction.Ammonium sulfate is a common fertilizer used in agriculture. It is typically produced by reacting ammonia with sulfuric acid. The resulting ammonium sulfate solution is then dried to produce a solid product.Drying Process.The drying process for ammonium sulfate typically involves the following steps:1. Evaporation: The ammonium sulfate solution is heated to evaporate the water content. This can be done in a variety of ways, such as using a spray dryer, a drum dryer, or a fluidized bed dryer.2. Crystallization: As the water evaporates, the ammonium sulfate begins to crystallize. The crystals are then separated from the remaining solution.3. Drying: The crystals are then dried further to remove any remaining moisture. This can be done in avariety of ways, such as using a rotary dryer, a tray dryer, or a fluidized bed dryer.Control Parameters.The drying process for ammonium sulfate is controlledby a number of parameters, including:Temperature: The temperature of the drying processmust be carefully controlled to prevent the ammoniumsulfate from decomposing.Humidity: The humidity of the drying process must also be controlled to prevent the ammonium sulfate fromabsorbing moisture from the air.Residence time: The residence time of the ammonium sulfate in the dryer must be carefully controlled to ensure that the crystals are fully dried.Product Quality.The quality of the dried ammonium sulfate product is determined by a number of factors, including:Moisture content: The moisture content of the dried ammonium sulfate product should be low to prevent caking and spoilage.Crystal size: The crystal size of the dried ammonium sulfate product should be uniform to ensure goodflowability and handling properties.Impurities: The dried ammonium sulfate product should be free of impurities, such as heavy metals and other contaminants.Conclusion.The drying process for ammonium sulfate is a critical step in the production of this important fertilizer. By carefully controlling the drying process, it is possible to produce a high-quality product that meets the needs of the agricultural industry.中文回答：硫铵干燥工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页眉
某化厂硫酸铵浓缩结晶分离干燥技术方案
一，技术要求：
EF项目废水经中和，脱色，硫酸铵浓缩，结晶，干燥得到副产品硫酸铵。
硫酸铵溶液蒸发浓缩，硫酸铵浓度为18.21﹪，每小时处理量为12吨，每小时需蒸发的水量为9.6吨水，并对硫酸铵进行回收。
二，方案选择：
1，采用三效蒸发浓缩设备，工艺流程见附图。
2，硫酸铵溶液通过进料泵经流量计进入预热器后，再进入一效加热器，在一效
蒸发器内进行蒸发，蒸发出的二次蒸汽供二效加热器使用，由于真空作用，一效蒸发器蒸发过的溶液进入二效加热器再次加热并进入二效蒸发器进行蒸发，在二效蒸发过程中，考虑到有部分晶体析出，因此在二效蒸发器下部加装一台强制循环泵，避免结晶的物料粘附到加热管的内壁上。
达到一定浓度后的溶液进入三效蒸发器再次蒸发，同样原因三效蒸发器也加装了一台循环泵。
过饱和的物料在三效蒸发器的下部完成结晶。
结晶完成后进入离心机分离出硫酸铵晶体，分离出的溶液回到蒸发器继续蒸发浓缩，将硫酸铵晶体通过气流干燥达到含水要求后，再用包装机组进行包装，得到每袋50公斤的成品硫酸铵。
蒸发出的水和汽通过预热器、冷凝器后进入液封槽，再通过水泵排走。
三，设备材料的选择：
根据以往我们生产过的设备，设备材料选用1Cr18Ni9Ti不锈钢材料。
四，设备说明及价格
页脚
页眉
A：三效浓缩设备设备说明：
1）、加热器：
一、二、三效蒸发器为列管式加热，加热管规格为φ38，加热器管程及管板材质采用选用1Cr18Ni9Ti不锈钢，壳程材质：Q235B/8mm的碳钢材料。
2）、蒸发器：蒸发器采用1Cr18Ni9Ti不锈钢材料。
设有人孔、视孔、温度计、真空表等装置。
3）、预热器：预热器为列管式加热，，加热管规格为φ38，预热器管程及管板材质为1Cr18Ni9Ti不锈钢材料，壳程材质：Q235B/6mm的碳钢材料。
4）、进料泵：采用材质为1Cr18Ni9Ti的泵为进料泵。
5）、循环泵、循环出料泵：
循环泵、循环出料泵，要求密封良好，耐温，保证在负压状态下，能使高浓度物料或结晶物料连续出料工作，材质为1Cr18Ni9Ti不锈钢材料。
6）、冷凝器：采用Q235B碳钢材料，冷却面积有100㎡。
7）、液封槽：采用碳钢材料，容积为2000L。
8）、真空机组：采用的水喷射真空机组。
9）、工艺配件：工艺管道采用1Cr18Ni9Ti/Q235材质。
10）、仪表：所有压力、温度、真空用传感器检测，数字集中显示。
B：分离设备说明：
采用双级活塞推料型离心机，实行连续进出料操作。
同时也减轻工人劳动强度。
C：气流干燥机设备：
一）、基本条件：
2，物料：
1〉物料名称：硫酸铵
2〉物料含水量：ω<10~12% 13〉物料温度：Tm=15 ℃14〉物料粘性：松散
2、成品：
页脚
页眉
1〉生产能力：W=3000Kg/h 12〉成品含水率：ω≤0.5% 2二）、工艺条件：
1、加热方式：高温烟气
2、干燥方式：脉冲气流干燥机
3、进风温度：T=160~200 ℃1
4、出风温度：
T=80~85℃25、成品物料温度：Tm=55~65℃26、成品收集方式：一级旋风分离+二级旋风分离
7、电源与电压：380V、50Hz三相四线
8、安装场地：室内
三）、工艺计算：
2，空气湿度：
根据当地气温情况，并经计算，得出当地湿度为：
H=0.009~0.012 kgv/kgd
12、蒸发水份量；(按最高12%含水计算)
W=392KgHo/h
223、出风口湿度H及空气用量：2由热风物料平衡及热量衡算，并由上述各工艺参数经过计算（计算过程略）
得出：H=0.030~0.031 kgv/kgd 2
G=19500~21000Kg/h
页脚
页眉
四）、主体系统设计范围：
1、初效空气过滤器：一台
材质：外框Q235A/δ=2.0mm
2、气流干燥底座：一台
材质：主体材质：SUS304及Q235A；
3、螺旋加料器：一台
×GX2502
型号：
SUS304 材质：
功率：N=4.0Kw
无级调速控制控制方式：
、干燥直管：三只4 D=680mm 型号：SUS304 材质：材质：
三只5、干燥脉冲管
D=1000mm 型号：
材质：SUS304
材质：
D=680mm 、连接管道：6 各规格一套
材质：Q235A 及SUS304 材质：各规格一套、排气管道：7 D=700mm
Q235A
材质：材质：
五）、成品收集系统：、一级旋风分离器：1)
只组合(4一台
页脚
页眉
型号：B-650 材质：SUS304（内表面处理）
2、二级旋风分离器：一台(4只组合)
型号：B-620 材质：SUS304（内表面处理）
3、出料器：
1〉、一级旋风出料关风器：型号：TFGFT-9.O 一台，
功率：N=2. 2 Kw/台
材质：SUS304
2〉、二级旋风出料关风器：型号：TFGFT-2.8 一台，
功率：N=0. 75 Kw/台
材质：SUS304
六）、引风机一台
1、型号：9-26-10D 1450 rpm
2、电机功率：N=55Kw
3、风量：19500~23600 M/h 3
4、风压：6330~6830 Pa
5、材质：Q235A
D：自动包装机：采用1Cr18Ni9Ti不锈钢材料制造，自动称重、热合、缝包，每袋包装为50公斤，配套输送装置。
2，设备价格（单位：万元）
页脚
页眉
9.6吨的水，水电汽的消耗：五，能量耗量：每小时蒸发备注消耗名细单位页脚
页眉
六，配套说明：进料口、电源、循环水应联接到相应设备的相应部位。
进料配套。
进、出料泵，环循150KW，循环水进口为DN100，电容量按口为DN65泵，水泵等实行现场控制，温度、压力、真空度操作室集中控制。
自控设施由厂家自配。
七、卖方提供资料范围：
个工作日内提交）一份（合同签定后7 1>设备安装基础图：一套（设备
发货时提交）2>设备图：
一套（设备发货时提交）3>设备使用说明书及设备合格证：一套（设备发货时提交）4>主要外购设备合格证：
5>其它技术文件待合同签订时商定。
12.5米。
米×米×八，占地面积：长×宽×高=204 南京泰特公司页脚。
