SIEMENS贴片机的操作指南（简装）1.1 生产线启动1.1.1 启动监控计算机* 打开显示器* 打开不间断电源，约2分钟之后，屏幕出现对话框* 在“AUTxxxx”区输入 plr* 回车之后约2分钟，主菜单出现1.1.2 打开 SiplaceHS50注意：机器启动过程中不要擅自关电，否则会导致不可预估的故障* 仔细检查机器，确认没有任何障碍物出现在旋转头的运动范围内。
* 保证旋转头处于Z轴最上端* 打开电源开关，计算机屏幕将出现* 操作信息行出现“ Press Start Key”时，按下开始按钮，则机器处于准备工作状态1.1.3 关闭 SIPLACE 生产线：注意：* 所有的机器已完成生产* 旋转头处于Z轴最上端* 吸嘴上没有任何元件* 旋转头处于等待位置1.1.3.1 关闭监控计算机注意：必须按下列步骤关闭监控计算机，不能简单地关掉UPS电源否则系统有可能出现故障.* 将光标移到屏幕的右边, 光标将变成十字线* 按下鼠标左键, 屏幕出现下拉式菜单* 继续按下鼠标左键,将光标移到“shut down”处, 屏幕将出现Really shut down?Yes No* 点中“yes” , 监控计算机将关闭所有程序. 然后屏幕出现Safe to power ofPress any key to reboot* 关闭 UPS 及显示屏1.1.3.2 关闭SIPLACE* 必须在监控计算机完全关闭之后才能关闭贴片机* 不要在机器执行命令时关闭贴片机* 不要在机器打板子时关闭贴片机* 不要在计算机启动过程中关闭贴片机* 应在机器处于等待状态时关闭贴片机1.2 操作指南1.2.1 SIPLACE HS50 屏幕组成 (用户级别： operator)(1) 为机器控制按钮包含以下功能状态：1. 执行2.停止执行3. 继续执行4.终止执行(2) 程序名及 PCB P/N(3) 机器选项，可在这里选择贴装头子，以及设置首功阻挡等功能(4) 错误信息及机器状态栏。
西门子贴片机培训手册 操作员标准技能培训教材
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。
27
注意事项
图片 操作过程 危险/风险 注意事项 开机前确保：
B
Feeder保护盖
22
注意事项
1. 在生产前应用碎布清洁机器表面的灰尘,注意不能用IPA酒精擦 洗塑料机盖表面,不得在机盖上乱涂乱画,不得将任何杂物堆放 在塑料机盖上. 2. 清洁供料台上,供料器表面以及磁性轨道上散落的零件.抛料盒 内的物料检完后,应放回原处,并用螺母将其锁紧. 3. 机器运行过程, 不可将身体的任何一部分伸入机器内.任何与 机器无关的工具一律不准放入机器内.发生人身安全事故时, 应 立即按下“紧急停止”开关, 但无紧急情况不得乱按紧急开关. 4. 在每次换料时, 操作员应大概的估算此盘物料的用量,可用时 间, 如在续料时发现此物料的实际用量和可用时间有较大的差 异时, 应立即停机检查此物料供料器的步距. 装新料前面多 余的料带应用 剪刀剪断!
深圳市赛思灵科技公司操作员标准技能培训教材
SIEMENS P&P machine training manual 西门子贴片机培训手册
L&D Development Approval : Engineering Approval: Used by MBU Approval:
Name: Title: Date:
20
关机
1. 在关机前先检查机器内的PCB 是否已贴装完毕.
2. 在主画面中 "MODE" 菜单中选取 "SHUT DOWN" 项目栏, 敲 "ENTER" 键, 机器会自动关闭电脑, 当屏幕显示"it is now safe to turn off your computer" 时, 将电源关闭.
(Siemens)西门子贴片机培训教材
SIPLACE 培训教材SIPLACE Training Material目录一、课程目标11.1 总体目标21.2 具体目标2二、特殊说明22.1 西门子贴片机使用须知事项2三、SIEMENS 贴片机的结构33.1 SIEMENS 贴片机结构33.2 Siplaces 80S - 20 机器结构介绍53.3 Siplaces 80S - 20 贴片头介绍63.4 旋转贴片头的12个站7四、SIEMENS贴片机的用户界面84.1 贴片机用户界面的组成84.2 贴片机用户界面菜单84.3 错误与信息对话框94.4 机器控制对话框104.5 选择操作等级10五、SIEMENS贴片机的操作指南115.1 生产线启动115.2 操作指南135.3 SIEMENS贴片机操作明细17六、SIEMENS 单项操作功能23七、送料器续料与操作步骤247.1 送料器24八、故障描述/掉件率查询308.1 故障描述308.2 SIEMNES 常见错误分析与解决338.3 掉件率查询34九、清洁步骤与PCP参数指导35一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。
但是非正常规程操作，极有可能造成机器的损坏。
通过对本教材的系统学习，使学员能够正确利用工具与材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。
1.2 具体目标1.能正确识别生产工具，设备与所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进展正确操作5.进展自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用须知事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放结实。
2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。
3.任何异常情况，应与时通知工程师解决。
4.盘料打空以前应采用接料的方法。
5.确保悬臂可移动X围内无任何障碍或可能与之相碰的物品，以防止旋转头与之碰撞。
HY-SOP-ENG-045西门子HS50贴片机安全操作规范
一、目的：确保机器的安全生产正常运行和规范操作。
二、范围： SMT 车间 SIEMENS SIPLACE HS50系列贴片机三、设备基本技术参数：基板尺寸：50MM*50MM（MIN）－－368MM*460MM（MAX） 基板厚度：0.4MM－－6MM贴装速度：0.072秒/元件 贴装精度：+/-0.05MM/CHIP 角度精度:+/-0.01度元件最大尺寸:18.7MM*18.7MM(MAX)--0201(MIN); 元件最大高度:6MM四、内容：1、 开机：（1）开机前,先确保机器内无异物,料架无翘起、斜放、叠放、料架弹片无翘起现象,抛料盒装置处于正确位置,料架保护（2）先接通压缩空气气源,并检查过滤器是否漏气,然后接通总电源。
（3）先打开西门子总控计算机电源待其进入操作界面,然后打开贴片机电源.检查气压表气压是否正常.注:表1为:（4）待贴片机进入到操作画面后提示：Action: press start key 按绿色启动键让机器自动回基准点。
2、生产准备：（1）、机器回到基准点后，即可从总控计算机传送待生产的贴片程序。
（2）、根据料位表选用合适的喂料器安装在设定的喂料区。
（3）、装料时必须认真核对喂料器上的元件型号规格是否和料位表一致。
（4）、所有元件均装好后，检查托盘底部有无异物，关好安全门，机器进入正常的贴片状态。
3、生产：（1）在SIPLACE 主视图下，选择“贴片机选 项”，选定“整个贴片机”在选 项栏里面将处理PCB 传送道前面的“V” 去掉，点击“接受”即可。
（2）查看抛料：在SIPLACE主视图下，选择“模式菜单”启动OIS选项，点选抛料率可以查看每站料，点“退出”即 可退出抛料选项。
（3） 在贴片过程中，如发现黄灯亮，即表明缺料，应及时补料，上完料后仔细核对并填写《SMT 换料表》。
（4） 在生产过程中，操作人员必须时刻监控机器的运行状态，如设备出现异常情况，及时向技术人员汇报，严禁（5） 生产过程机器报警时，不能先消除报警，先处理料架及其物料（确认取料位置正确，料带无堵塞，料架无翘起）（6） 操作工在处理机器报警信息后必须确保料架摆放平稳、无翘起、斜放、叠放、料架弹片无翘起现象、料架保护盖（7）操作工每一小时左右对上机料架的吸废料带槽进行检查和清洁,以防吸料齿轮卡死及废料槽崩起而造成安全隐患.版本号： A 页数： 3 of 4Reference No Rev.No Page文件编号： HY-SOP-ENG-045擅自操作不相关生产的画面。

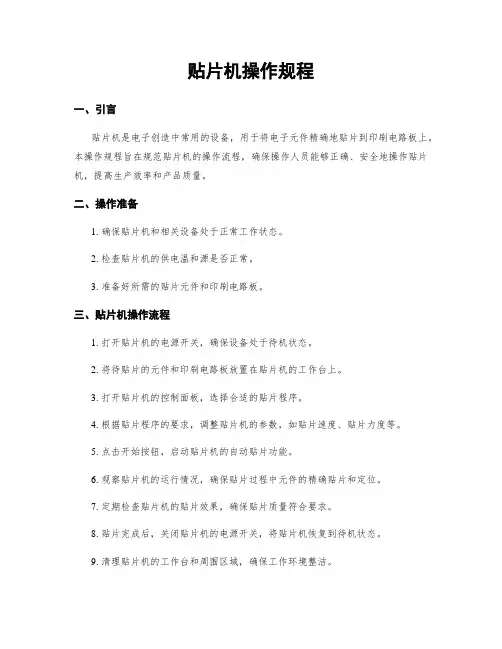

贴片机操作规程
贴片机操作规程一、引言贴片机是电子创造中常用的设备，用于将电子元件精确地贴片到印刷电路板上。
本操作规程旨在规范贴片机的操作流程，确保操作人员能够正确、安全地操作贴片机，提高生产效率和产品质量。
二、操作准备1. 确保贴片机和相关设备处于正常工作状态。
2. 检查贴片机的供电温和源是否正常。
3. 准备好所需的贴片元件和印刷电路板。
三、贴片机操作流程1. 打开贴片机的电源开关，确保设备处于待机状态。
2. 将待贴片的元件和印刷电路板放置在贴片机的工作台上。
3. 打开贴片机的控制面板，选择合适的贴片程序。
4. 根据贴片程序的要求，调整贴片机的参数，如贴片速度、贴片力度等。
5. 点击开始按钮，启动贴片机的自动贴片功能。
6. 观察贴片机的运行情况，确保贴片过程中元件的精确贴片和定位。
7. 定期检查贴片机的贴片效果，确保贴片质量符合要求。
8. 贴片完成后，关闭贴片机的电源开关，将贴片机恢复到待机状态。
9. 清理贴片机的工作台和周围区域，确保工作环境整洁。
四、操作注意事项1. 操作人员应熟悉贴片机的操作流程和相关安全规定，并经过培训合格后方可操作贴片机。
2. 在操作贴片机时，应戴上防静电手套和鞋套，以防止静电对元件的损坏。
3. 在调整贴片机参数时，应根据贴片程序的要求进行，避免超出元件的额定参数范围。
4. 在贴片机运行过程中，应随时观察贴片质量，并及时调整贴片机的参数以保证贴片效果。
5. 在清理贴片机时，应先关闭电源开关，并使用清洁剂和软布进行清洁，切勿使用尖锐物品损坏设备。
五、常见故障排除1. 贴片机无法启动：检查电源温和源是否正常，检查控制面板是否正确设置。
2. 贴片机贴片不许确：检查贴片机的参数设置是否正确，检查元件和印刷电路板的位置是否正确。
3. 贴片机贴片质量差：检查贴片机的参数设置是否合适，检查元件和印刷电路板的表面是否干净。
4. 贴片机卡料：检查贴片机的供料系统是否正常，检查元件和印刷电路板的位置是否正确。
贴片机操作作业指导书
贴片机操作作业指导书一、引言贴片机是电子创造中常用的自动贴片设备，用于将电子元件精确地贴装到印刷电路板（PCB）上。
本作业指导书旨在提供贴片机操作的详细步骤，以确保操作人员能够正确、高效地使用贴片机进行贴装作业。
二、操作准备1. 确保贴片机和相关设备处于正常工作状态。
2. 检查贴片机的工作区域，确保没有杂物或者障碍物。
3. 准备好所需的电子元件和印刷电路板。
三、操作步骤1. 打开贴片机的电源开关，并等待贴片机初始化完成。
2. 将待贴装的印刷电路板放置在贴片机的工作台上，并确保其位置正确。
3. 打开贴片机的元件供料器，并将所需的电子元件放入供料器中。
4. 根据贴片机的操作界面，设置贴装参数，如元件类型、尺寸、位置等。
5. 检查贴片机的吸嘴是否干净，并确保吸嘴与元件匹配。
6. 调整贴片机的吸嘴高度，使其与元件的高度相匹配。
7. 启动贴片机，并观察贴装过程，确保元件能够准确地贴装到印刷电路板上。
8. 定期检查贴片机的工作状态，如吸嘴是否阻塞、供料器是否正常等，及时进行维护和清洁。
9. 当贴装作业完成后，关闭贴片机的电源开关，并进行必要的清理工作。
四、注意事项1. 操作人员应具备一定的电子创造知识和技能，熟悉贴片机的操作原理和安全注意事项。
2. 在操作贴片机时，应注意个人安全，避免手指接触到挪移部件或者高温部件。
3. 在更换电子元件供料时，应先关闭贴片机的电源开关，以避免意外发生。
4. 定期检查贴片机的工作状态，如吸嘴是否阻塞、供料器是否正常等，及时进行维护和清洁。
5. 在操作过程中，如发现异常情况或者故障，应即将住手操作，并寻求维修人员的匡助。
五、操作示范为了更好地理解贴片机的操作步骤，以下是一个简单的操作示范：1. 打开贴片机的电源开关，并等待贴片机初始化完成。
2. 将待贴装的印刷电路板放置在贴片机的工作台上，并确保其位置正确。
3. 打开贴片机的元件供料器，并将所需的电子元件放入供料器中。
4. 根据贴片机的操作界面，设置贴装参数，如元件类型、尺寸、位置等。
贴片机操作作业指导书
贴片机操作作业指导书一、引言贴片机是一种高效、精确的电子元件贴装设备，广泛应用于电子制造业中。
本操作作业指导书旨在提供贴片机操作的详细指导，帮助操作人员正确、安全地操作贴片机，提高生产效率和贴装质量。
二、操作前准备1. 环境准备确保贴片机操作区域干净整洁，通风良好，避免尘埃和异物对贴片机的影响。
2. 设备准备检查贴片机的电源线、气源线等连接是否正常，确保设备能正常供电和供气。
3. 物料准备准备好需要贴装的元件和PCB板，确保元件和PCB板的质量和规格符合要求。
4. 工具准备准备好必要的工具，如吸嘴、夹子等，以备不时之需。
三、贴片机操作步骤1. 打开贴片机电源按下贴片机电源开关，确保贴片机能正常启动。
2. 加载元件和PCB板将需要贴装的元件和PCB板放置在贴片机工作台上，确保元件和PCB板的位置准确。
3. 设置贴装参数根据元件和PCB板的规格和要求，设置贴片机的贴装参数，如贴装速度、吸嘴高度等。
4. 启动自动贴装模式按下贴片机的自动贴装按钮，启动自动贴装模式。
贴片机会根据设置的参数自动进行贴装操作。
5. 监控贴装过程在贴装过程中，操作人员需要时刻监控贴片机的运行状态，确保贴装过程顺利进行。
注意观察是否有异常情况发生，如元件脱落、PCB板错位等。
6. 完成贴装当贴装完成后，贴片机会自动停止运行。
操作人员需要检查贴装结果，确保贴装质量符合要求。
7. 关闭贴片机电源贴装作业完成后，按下贴片机电源开关，关闭贴片机电源。
四、操作注意事项1. 安全操作操作人员在操作贴片机时应穿戴好防静电服，避免静电对元件和设备的损坏。
2. 定期维护定期对贴片机进行维护保养，清洁吸嘴和工作台，检查设备的电源线、气源线等连接是否正常。
3. 贴装参数调整根据不同的元件和PCB板，可能需要调整贴装参数。
操作人员应根据实际情况进行调整，以确保贴装质量。
4. 异常处理如果在贴装过程中出现异常情况，如元件脱落、PCB板错位等，操作人员应立即停止贴装并进行处理，确保贴装质量和设备安全。
SIEMENS贴片工艺参数与调制规范
题 目： SIEMENS 设备贴片工艺参数与调制规范 第 A 版 第 0 次修改一. 目的为能使操作者都能清楚地了解贴片设备的性能及其参数设定,以及保证设备的稳定运行,故制定此套标准作业规范。
二. 范围本规范适用于杭州信华精机有限公司SMT 车间SIEMENS 贴片设备的贴片工艺参数与调制。
三. 职责生技部负责对设备调试及参数设定。
生管部对设备操作。
质量部负责稽核 四. 程序 1.程序制作 程序制作流程图程序制作流程说明 1.1、CAD 数据导入在Siplace pro 编程主画面的工具菜单中选择Tools,在它的下拉菜单Import 中选择AscII Centroid data import wizard 导入数据。
1.2 Placement list 的生成CAD XY 读入后,在Siplace pro 的编程画面里自动生成Placement List,如画面中间的显示内容,如此种 形式的图形为零件数据编辑OK 的组件外形,而此种 形式的图形则为零件数据未编辑OK 的组件外形,因此在这种情况下,必须对这种组件数据进行编辑. 1.3、GF 编写a 、在SIEMENS 标准组件数据库内选择合适的组件GF ，参考《COMPONENTS AND STANDARD NOZZLES 》b 、如标准组件数据库内无合适的GF ，则依据无件外形尺寸、组件脚数量、间距编写GF NOZZLE 配置组件与吸嘴的典型对照关系：见表一制 定：杨翔 审 核： 生效日期：批 准：批准日期： 未经同意 不得复印元件封装CAD 数据导入PCB 设定Recipe 的生成生產線建立GF 编写Placement list 的生成fiduciai 编写Job 的建立及程式优化 Setup 生成NOZZLE 配置 FEEDE 选择定。
贴片机操作作业指导书
贴片机操作作业指导书一、引言贴片机是一种用于电子元器件贴装的自动化设备，它能够高效地将电子元器件精确地贴装到PCB板上。
本操作作业指导书旨在提供贴片机操作的详细指导，以确保操作人员能够正确、安全地操作贴片机，并达到高质量的贴装效果。
二、操作准备1. 确保贴片机处于正常工作状态，检查设备是否正常运行，如有异常情况，应及时联系维修人员进行处理。
2. 准备好所需的电子元器件和PCB板，确保元器件和板子的质量良好，无损坏和污染。
3. 准备好所需的工具和辅助设备，如吸嘴、吸嘴清洁器、胶水等。
三、操作步骤1. 打开贴片机电源，等待设备自检完成。
2. 将PCB板放置在贴片机工作台上，确保板子的位置准确。
3. 打开元器件料盘，将需要贴装的元器件放置在合适的位置上，注意避免元器件之间的碰撞和混淆。
4. 根据PCB板上的元器件位置图，调整贴片机的吸嘴位置和参数，确保吸嘴能够准确地吸取元器件。
5. 启动贴片机，开始自动贴装过程。
在贴装过程中，操作人员应密切关注设备的运行状态，确保贴装过程顺利进行。
6. 完成贴装后，检查贴装效果，确保元器件贴装的位置准确，无偏移和错位。
7. 清理工作台和吸嘴，确保下一次操作的准备工作。
四、注意事项1. 操作人员应熟悉贴片机的操作手册，了解设备的工作原理和操作流程。
2. 在操作过程中，应注意个人安全，避免手指和其他物体接触到贴片机的运动部件。
3. 在更换元器件料盘时，应确保贴片机处于停止状态，避免意外伤害。
4. 在清理吸嘴时，应使用专用的吸嘴清洁器，并按照清洁剂的使用说明进行操作。
5. 定期对贴片机进行维护和保养，保持设备的正常运行状态。
6. 如遇到贴装故障或异常情况，应立即停止操作，并及时联系维修人员进行处理。
五、质量控制1. 在贴装过程中，应注意元器件的位置准确性和贴装质量，避免出现偏移、错位和漏贴等情况。
2. 完成贴装后，应进行贴装效果的检查，确保元器件的贴装位置准确、焊点质量良好。
SIEMENS HS50 HS60贴片机操作指示书
适用线别：客户：NO.1234567123NO.1234文件编号：HEDY-WI-N720-026HS50 HS60贴片机操作指示书产品名称与型号:HS50 HS60生产批号：————L3/L4作业站别：贴片标准作业工时（S):————页次：第2页 共2页电路板名称与版本:————程序名称：————视源文号/版本：————每小时产量（PCS/H):————拟制日期：2016/4/18操 作 步 骤打开红色总电源开关（如图一）。
检查贴片机之气压单元，观察主气压值应在0.5-0.8Mpa之间。
机器系统平台Windows XP启动，然后进入SIPLACE软件启动面并初始化贴片机。
检查所有Feeder是否摆放平稳，确认抛料盒已固定好。
当出现Windows XP系统画面 “It is now safe to turn off your computer”时关闭贴片机电源。
注 意 事 项机器参考运行完成后，主画面提示栏显示“等待PCB输入传送轨道”。
开机完成，核对程序名后可以放板生产。
按下黑色“0”停止键，机器停止运行。
开机时一定要先检查机器内有无异物。
机器运行时严禁伸手入内，打开机盖时一定要先按下黑色的“O”停止键。
（如图二）当出现紧急情况时，立即按下红色Estop开关并立即通知工程人员进行处理。
（如图二）使 用 设 备 \ 工 具 \ 治 具贴片机静电手套剪刀接料带初始化完成后，提示栏显示“press start key”，此时按下按白色按键，机器开始运行回参考点。
关机程序：批准审 核制定点击Mode菜单，选择“shoudown”，弹出对话框后点击“YES”。
任何与工作无关的工具严禁放在机器上。
开机程序：图示设备作业指导：图一图二图三图四。
贴片机操作规程
贴片机操作规程一、引言贴片机是一种用于电子元件表面贴装的设备，广泛应用于电子创造行业。
为了保证贴片机的正常运行和生产效率，制定一套规范的操作规程是必要的。
本文将详细介绍贴片机的操作规程，包括准备工作、操作流程、常见问题解决等内容。
二、准备工作1. 确保贴片机周围环境整洁，无杂物堆积，保持通风良好。
2. 检查贴片机的电源线是否连接稳固，电源插座是否接地良好。
3. 检查贴片机的各个部件是否完好无损，如传送带、吸嘴等。
4. 准备好所需的贴片材料，包括贴片元件、胶水、贴片胶带等。
三、操作流程1. 打开贴片机的电源开关，待贴片机启动完成后，进入操作界面。
2. 在操作界面上选择所需的贴片程序，根据实际需要进行调整。
3. 将待贴片的PCB板放置在贴片机的传送带上，并调整传送带的速度和方向。
4. 检查贴片机的吸嘴是否干净，如有污垢应及时清洗。
5. 将贴片元件放置在贴片机的供料器中，并调整供料器的位置和角度。
6. 启动贴片机，待贴片机将元件准确地贴在PCB板上后，住手贴片机的运行。
7. 检查贴片效果，如有贴片不许确或者漏贴的情况，应及时调整贴片机的参数。
8. 完成贴片后，关闭贴片机的电源开关，清理贴片机的工作区域。
四、常见问题解决1. 贴片机无法启动：检查电源线是否连接稳固，电源插座是否接地良好。
2. 贴片不许确：调整贴片机的参数，如供料器的位置和角度。
3. 贴片漏贴：检查吸嘴是否干净，如有污垢应及时清洗。
4. 贴片机运行缓慢：检查传送带的速度和方向是否正确调整。
五、安全注意事项1. 在操作贴片机时，应戴上防静电手套，避免静电对电子元件的损坏。
2. 在清洁贴片机时，应先关闭电源开关，确保安全。
3. 在调整贴片机参数时，应小心操作，避免发生意外。
六、结语贴片机操作规程是保证贴片机正常运行和生产效率的重要保障。
通过遵守本规程，操作人员能够正确、高效地操作贴片机，提高贴片效果和工作效率。
同时，注意安全事项，确保操作过程的安全。
西门子贴片机D4操作方法及注意事项
4.3操作员必须每小时清理一次Feeder里面的废胶带。
4.4当需要用推动Gantry时，需确认Gantry活动范围内无障碍,推移时必须推手柄位置。
4.5当机器显示空气压力不足超过10分钟时,需关闭贴片机。
1.目的
为设备操作提供准则。。
3.操作步骤
3.1检查电、气是否正常，气压要求：6.5～8.0bar。
3.2打开线控电脑主机开关，打开贴片机电源开关。
3.3点击线控电脑SIPLACE Proline control图标，Download所需生产程序。
3.4调节轨道宽度，使轨道宽度略大于PCB宽度约2mm。
4.6当机器发生紧急情况时，必须立即按下﹤EMG﹥开关，并通知技术人员。
4.7严禁两个人或两个人以上同时操作机器。
4.8除技术人员外，其他人不得擅自更改生产程序及机器参数。
3.5安装贴片所需物料，确认各Feeder安装正确稳妥，盖好安全门。
3.6核对贴片物料，确认所用物料准确无误。
3.7检查贴片头及其运动区域，确认无异常后按Start开关，机器即开始自动运行。
3.8关机时，必须退出生产程序，待结束工作画面，显示器出现关闭信息时，才能关闭电源。
4.注意事项
4.1机器运行过程中，人体任何部位不得进入机内。
精编【表面组装技术】西门子SMT贴片机使用培训教材
【表面组装技术】西门子SMT贴片机使用培训教材xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv西门子贴片机培训教材前言西门子贴片机使用的培训教材共分为五章，第一部分为贴片机操作使用部分，第二部分为飞达操作使用部分，第三部分为LC的基本操作第四部分为设备保养部分，第五部分为案例分析部分。
编者第一章基本操作第一节机器结构介绍1.1 SIPLACE 80S-20全视图①上料区1 。
②旋转头支架2。
③旋转头支架1。
④上料区3。
1.2 SIPLACE 80F4全视图①托盘上料区1。
②托盘交换装置。
③上料区2。
④IC贴片头。
⑤支撑架1。
⑥旋转头。
⑦上料区3。
1.3 开关位置图：①停止按钮。
②开始按钮。
③紧急停止按钮。
④紧急停止按钮。
⑤开始按钮。
⑥停止按钮。
⑦钥匙操作开关。
1.4 机器显示和操作部位：①监视器②电脑。
③键盘。
④主开关。
⑤前操做面板。
⑥后操作面板。
⑦指示灯。
第二节使用界面菜单介绍2.1 桌面结构①标题栏。
②菜单栏。
③工作或客户区。
④机器控制模式。
⑤状态窗口。
⑥图标条。
⑦状态行。
2.1.1 菜单行的例子：①菜单。
②菜单行。
③子菜单。
④功能键。
⑤借助功能键F1到最大F12。
2.1.2 工作区的例子：①PCB板和上料文件名。
②对子菜单选择区。
③为操作用图标（按钮）。
④为操作用选择区。
2.2.3 状态窗口的例子：①机器控制模式。
②发生的最后错误信息（红条）。
③机器状态。
④操作者的动作（绿条）。
2.1.4 警告和信息盒的例子：.警告和信息盒显示哪一个动作被机器执行和哪一个动作需要操作者。
1。
在警告和信息盒中读和确认信息。
2。
击OK按钮。
3。
执行你已经被要求执行的功能。
3：操作详细界面介绍：3.1 主视图①主视窗。
②上料表。
③错误信息。
④飞达。
⑤贴片头功能区。
⑥PCB板传输功能2（双轨道选项）。
⑦PCB板传输功能1（双轨道选项）。
西门子贴片机培训手册 操作员标准技能培训教材
散料盒
12
机器介绍
机器里面安全图标的介绍
强磁
不可将金属 物品放在机 器里
不可将磁卡 放在机器里
戴有心脏 起博器的 人不允许 操作此机 器
13
贴片过程概述
1.完成丝印操作的板通过传送带送至贴片机. 2.贴片机由软件,计算机鼠标与监控器来控制.生 产线可能用到一台或几台贴片机来组装PCB. 零件用供料器装上贴片机. 3.贴片机按照正确的方向,极性与装贴位置把不同 大小的SMT零件组装到PCB上.
14
日保养
用无尘布清 洁机器表面
用无尘清洁 机器表面 清空各区的 废料盒
清扫地上 的散料带
清空各区的 抛料盒
15
日保养
清洁FEEDER压盖的灰尘
16
开机步骤
1. 在开机前必须先检查供料器及供料器平台上有无杂物, 是否可 正常运转, 是否稳定的装在相应的站位轨道上. 2. 所有在机器上使用的供料器的前压盖是否扣好,供料器上的保 护盖有无盖好!
使用剪刀或剪前钳注意安全
接料
利器伤害
28
注意事项
图片 操作过程
机器内部清洁
危险/风险
磁铁强磁导致的伤 害
注意事项
1、做机器内部清洁时，不得随 身携带金属物品，不得使用金 属工具接近磁铁。 2、不得使用易燃溶剂清洗机器 表面或内部。
N/A
处理贴片 头不吸料 等需打开 保护盖才 能处理的 异常情况
机器盖压伤/机 器伤害
1
2
1.紧急停止按钮：安装在操作员触手可及的位置，用于紧急状态下的紧
急停机； 2.防护挡板：安装在机器左右两侧及PCB进/出口，防止机器在运行时
，操作员的手伸入机器内；
3.机盖：内置互锁，当需开盖时，按下暂停键，并且确保你操作的机器 “互锁”处于有效状态。
贴片机操作规程
贴片机操作规程引言概述：贴片机是一种用于电子元件贴装的设备，它能够高效地将电子元件精确地贴装到电路板上。
为了确保贴片机的正常运行和贴装质量，制定一套操作规程是非常重要的。
本文将介绍贴片机操作规程的内容，包括准备工作、操作流程、注意事项和常见故障处理方法。
一、准备工作：1.1 确认贴片机型号和规格：在进行贴片机操作之前，首先要确认所使用的贴片机型号和规格。
不同型号的贴片机可能具有不同的操作界面和功能，因此了解贴片机的型号和规格是非常重要的。
1.2 检查贴片机的工作环境：贴片机需要在干燥、无尘、无振动的环境下进行操作，因此在操作之前，需要检查贴片机所处的工作环境是否符合要求。
确保工作环境的稳定性和清洁度，可以有效地提高贴片机的工作效率和贴装质量。
1.3 准备贴片机所需的材料和工具：在进行贴片机操作之前，需要准备好所需的材料和工具。
这包括电子元件、电路板、贴片胶、胶水、清洁剂等。
确保这些材料和工具的质量和可靠性，可以避免在操作过程中浮现问题。
二、操作流程：2.1 打开贴片机并进行初始化设置：首先，将贴片机连接到电源，并打开电源开关。
然后，根据贴片机的操作手册，进行初始化设置。
这包括设置贴片机的工作模式、贴装参数、贴装速度等。
确保贴片机的设置符合贴装要求。
2.2 调整贴片机的各项参数：根据电子元件和电路板的要求，调整贴片机的各项参数。
这包括调整贴片机的吸嘴高度、吸嘴角度、吸嘴大小等。
确保贴片机能够准确地吸取和贴装电子元件，避免浮现误差和损坏。
2.3 进行贴片机的试运行：在正式进行贴片操作之前，进行贴片机的试运行是非常重要的。
通过试运行，可以检查贴片机的工作状态和贴装效果，及时调整和纠正可能存在的问题。
确保贴片机能够正常工作和贴装。
三、注意事项：3.1 注意贴片机的安全操作：在操作贴片机时，要注意贴片机的安全操作。
这包括佩戴防静电手套、避免触摸贴片机的运动部件、避免使用损坏的电子元件等。
确保操作人员的安全和贴片机的正常运行。
SIEMENS贴片机培训资料表面按装技术
压缩空气接口
WPC
贴片机系统旳警告标志
7
7
A
8
A
1
9
2
3
4
5
6
贴片机系统旳警告标志
警告！
全部带有此标志旳元部 件都带电，虽然切断总
电源也是如此。
危险 该50系/6统0具Hz有p3o×w2e0r4sVu（ppxUl2yS.0型P4）aVr、t(sU3oS×ftvh4ee0r0ssViyo或snt3)e,×m34txh64e0V0re0±foV1r0eo%sr、t3il5lx0c/4a66r0r0赫ypV兹ot?旳e1n供0tia%电lly,电le源th，al 所vo以lta虽g然es切ev断e总n i电f th源e，m系ai统n s元w部itc件h仍is 可sw能itc带h有ed致o命ff.旳Inc电o压rre。c不tha正n常dl操ing作o贴fth片e机系统， placement systemcan thereforeresult indeath or severeinjury or considerable 将da可m能ag造e成to死eq亡u、ip严me重n旳t. 人身伤害或设备旳损坏。
5．按键开关 0位表达正常运转 1位表达维修保养
2
静电敏感器件（ESD）
当今使用旳全部模块几乎都装有高度集成旳MOS块和元件。所采用 旳制造技术意味着，这些电子元件对过电压都非常敏感，所以对静 电放电尤其敏感。
此类模块旳简称为“ESD”（ 静电敏感器件），在国际上广泛使用， 但德文缩写“EGB”也能够看到。
警告！总电源电压 在卸下防护罩之前，必须完全切 断设备电源。 电容器放电时间： tmin＝等待3分钟
更换元件台旳安全操作阐明
警告 机器运转时，切勿将手伸进元件互换料台和贴片 机系统框架间旳缝隙中（第1项）。
(Siemens)西门子贴片机培训教材
SIPLACE 培训教材SIPLACE Training Material目录一、课程目标 (2)1.1 总体目标 (2)1.2 具体目标 (2)二、特殊说明 (3)2.1 西门子贴片机使用注意事项 (3)三、SIEMENS 贴片机的结构 (4)3.1 SIEMENS 贴片机结构 (4)3.2 Siplaces 80S - 20 机器结构介绍 (6)3.3 Siplaces 80S - 20 贴片头介绍 (7)3.4 旋转贴片头的12个站 (8)四、SIEMENS贴片机的用户界面 (9)4.1 贴片机用户界面的组成 (9)4.2 贴片机用户界面菜单 (9)4.3 错误及信息对话框 (10)4.4 机器控制对话框 (11)4.5 选择操作等级 (11)五、SIEMENS贴片机的操作指南 (13)5.1 生产线启动 (13)5.2 操作指南 (14)5.3 SIEMENS贴片机操作明细 (19)六、SIEMENS 单项操作功能 (25)七、送料器续料及操作步骤 (26)7.1 送料器 (26)八、故障描述/掉件率查询 (32)8.1 故障描述 (32)8.2 SIEMNES 常见错误分析及解决 (34)8.3 掉件率查询 (36)九、清洁步骤及PCP参数指导 (36)一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。
但是非正常规程操作，极有可能造成机器的损坏。
通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。
1.2 具体目标1.能正确识别生产工具，设备及所用材料2.了解产品生产的整体工艺流程3.了解机器的安全特征4.可以根据操作指导对机器进行正确操作5.进行自觉性维护和日常清理并保持5S二、特殊说明2.1 西门子贴片机使用注意事项1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。
2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。
SIEMENS贴片机界面介绍
5: <軟件> 為機器的功能選擇
6: <裝載料臺程序> 未使用
7: <Video image PA1/2> 分別 為查看PA1/2貼片時的零 件影像
2021/3/6
7
D: 設 定 (Setting)
<設置GUI> 是使用SIPLACE PRO時所用到
SIEMENS貼片機界面介紹
By:aksmi
2021/3/6
1
機器主畫面
2021/3/6
2
<一>B: 視 圖 (View) C: 選 項 (Options) D: 設 定 (Setting) E: 語 言 (Language) F: 幫 助 (Help)
2021/3/6
8
E: 語 言 (Language)
此欄為<語言選 項>, 在操作等級 Operator , Engineer 時操作者可以選擇 以下任一种語言, 但 是在Service中的 SITEST(機器校正)一 項中只能使用英語
2021/3/6
9
F: 幫 助 (Help)
1: <內容> 為提供的主題目錄 2: <幫助> 為使用者幫助 3: <使用幫助> 是使用幫助功能的介紹 4: <資料> 為機器計算機上的軟件版本有關信息
2021/3/6
4
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点： 1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。 2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SIEMENS贴片机的操作指南（简装）
1.1 生产线启动
1.1.1 启动监控计算机
* 打开显示器
* 打开不间断电源，约2分钟之后，屏幕出现对话框
* 在“AUTxxxx”区输入 plr
* 回车之后约2分钟，主菜单出现
1.1.2 打开 SiplaceHS50
注意：机器启动过程中不要擅自关电，否则会导致不可预估的故障
* 仔细检查机器，确认没有任何障碍物出现在旋转头的运动范围内。
* 保证旋转头处于Z轴最上端
* 打开电源开关，计算机屏幕将出现
* 操作信息行出现“ Press Start Key”时，按下开始按钮，则机器处于准备工作状态
1.1.3 关闭 SIPLACE 生产线：
注意：* 所有的机器已完成生产
* 旋转头处于Z轴最上端
* 吸嘴上没有任何元件
* 旋转头处于等待位置
1.1.3.1 关闭监控计算机
注意：必须按下列步骤关闭监控计算机，不能简单地关掉UPS电源否则系统有可能出现故障.
* 将光标移到屏幕的右边, 光标将变成十字线
* 按下鼠标左键, 屏幕出现下拉式菜单
* 继续按下鼠标左键,将光标移到“shut down”处, 屏幕将出现
Really shut down?
Yes No
* 点中“yes” , 监控计算机将关闭所有程序. 然后屏幕出现
Safe to power of
Press any key to reboot
* 关闭 UPS 及显示屏
1.1.3.2 关闭SIPLACE
* 必须在监控计算机完全关闭之后才能关闭贴片机
* 不要在机器执行命令时关闭贴片机
* 不要在机器打板子时关闭贴片机
* 不要在计算机启动过程中关闭贴片机
* 应在机器处于等待状态时关闭贴片机
1.2 操作指南
1.2.1 SIPLACE HS50 屏幕组成 (用户级别： operator)
(1) 为机器控制按钮
包含以下功能状态：
1. 执行
2.停止执行
3. 继续执行
4.终止执行
(2) 程序名及 PCB P/N
(3) 机器选项，可在这里选择贴装头子，以及设置首功阻挡等功能
(4) 错误信息及机器状态栏。
如果出现错误，点击“i”键可获得错误详细信息
(5 - 10) 机器控制图标,按下时将出现新的菜单
(5) 显示主菜单(6) 显示设置及元件的条码检验
(7) 机器的错误显示(8) PCB Feeder
(9) 4个悬臂的单功能 (10) PCB 传送结构的单元
(11) GEM 状态及贴片程序, 显示机器的运行模式：监控计算机，GEM主机，
及脱机运行
(12) 下拉式菜单
(13) 4个区物料使用情况显示
1.2.2 “功能选项”菜单 (Machine option)
1.2.2.1在用户界面的主菜单下，按下 Machine Option 按钮，功能选项对话框将出现。
显示机器的各种选项及配置。
1.2.2.2按下 Cancel 关闭对话框而不存盘，或按下 Accept ，存盘。
1.2.3 显示Feeder台的状态菜单(Setup)
Loc : Feeder台 (1号和3号) Track :轨道: Feeder所在的位置
Div : 子 Feeder Tray : 用于80F4，F5
CmpName : 元件料号 GF no : 元件的包装形式
Track barc : 轨道的条码 CO-BC : 元件条码
1.2.4 “机器的错误显示”菜单 (Display error)
从机器的错误显示菜单，可以看到：轨道错误；机器错误；PCB传送错误。
(1) 轨道错误按钮(2) 机器错误按钮
(3) PCB传送错误按钮(4) 其他错误按钮
(5) 4个悬臂错误信息的详细统计情况
(6) 标题行的解释
(7) 删除所有信息
(8) 错误分析 ----- 选择一错误行，点中改按钮
No ：错误号码 CmpName ：元件料号
Loc ： Feeder 台(1,3) Tr/D/T ：轨道/子Feeder/料盘Seg ：贴该元件的贴片单元#E ：错误号码
Text ：错误的详细信息DEV ：吸件面
1.2.5 “Feeder”菜单
1.2.5.1 “Feeder”菜单含四个菜单
*显示无Feeder轨道及在轨道上设置Feeder
*显示闭料情况
*显示材料存储器仅用于多功机
*显示震动Feeder (条料Feeder) 仅用于多功机
1.2.5.2
“显示无Feeder轨道及在轨道上设置Feeder”子菜单无Feeder 的轨道在这里显示在轨道上安装好Feeder之后, 应在该菜单下将空轨道设为满轨道.
1.5.
2.3
当点中Location1、Location2、Location3、Location4时整个Feeder台将被设为装满Feeder状态，机器因缺料停机后，可通过此方式清除；
1.2.5.4
要选择某一轨道，在窗口中点中该轨道，再点中“Select track ”。
则轨道被该为装满 Feeder 状态.
1.2.5.5
如果出现由于设备故障或工艺参数错误导致的一种或多种物料无法被正确吸取,导致设备频繁报错,可通过“显示闭料情况”栏对该种或多种物料不进行贴装而完成该片PCB其他物料的正常贴装;
如果错误被修复,可通过点中下面窗口中的轨道, 再点中“Select track ”,即可消除该物料的被闭掉状态.
1.2.6 悬臂/旋转头功能菜单
图表为:
分别代表四个悬臂.
点击后弹出的界面包含新的5个菜单,分别为悬臂功能菜单,旋转头功能菜单;旋转头真空测试菜单;测试旋转头吸嘴偏移菜单;显示并更改旋转头吸嘴配置菜单.
1.2.6.1悬臂菜单
通过此菜单,可以实现悬臂在不同位置的运动
图标为:
点击后,弹出下图界面:通过点击界面中不同的按钮,可以将悬臂移动到制定位置
1.2.6.2 旋转头功能
图标为:
点击后,弹出下图界面.此项可以实现检查单个SEGMENT的吹气和真空大小,也可以检查整个头子的真空保持大小
1.2.6.3旋转头真空测试菜单
图标为:
点击后,弹出下图界面,
点击图中功能项后,会测试当前吸嘴的真空开启、关闭值,并给出两者的差值,以备操作人员进行相关的检测;如果检查值小于额定大小,软件将会提示
1.2.6.4测试旋转头吸嘴偏移菜单
图标为:
点击后,弹出下图:
点击功能选项后,设备自动进行当前吸嘴高度偏差的检测,并自动计算出高度偏差值,此处偏差不能大于±20,否则软件将会报错提示.
1.2.6.5显示并更改旋转头吸嘴配置菜单.
图标为:
点击后,弹出下图:
通过点击相关功能选项,可以实现吸嘴的手动更换(自动更换功能未购).方便技术员进行生产状态的切换.
1.2.7 传输功能菜单
图标为:
此菜单包含两个新的菜单栏,分别为:PCB传送导轨功能;调整并测试PCB传送导轨宽度.
1.2.7.1 PCB传送导轨功能菜单
图标为:
点击后,弹出下图,此图中包含的功能可以实现手动改变PCB在设备内的不同位置,手动激活STOPPER等功能
1.2.7.2调整并测试PCB传送导轨宽度菜单
图标为:
点击后,弹出下图: 可以实现自动调整轨道宽度;。
