EPLAN P8图框
EPLAN几个使用的小技巧,非常有用.
3. 断点(Break Point)： 在 EPLAN 中，当两个符号的连接点对齐时，
系统会自动连线。但有时候如果我们不希望自动连 线，可以在自动连线的任意位置插入一个“断点“。 断点默认是隐藏的，可以通过【视图→隐藏元素】查 看隐藏元素，断点显示为一个灰色的小圆圈。删掉它 系统可以恢复自动连线。
34,如何导入*.MDB 的部件库 1、如果是 P8 的格式，在菜单“工具->部件->部件管理”中的“附加->常规->部件数据库”选 择需要导入的数据库，然后确定，再在“附加->导出”中，导出为“*.CSV”的格式。导出完成 后，再在“附加->常规->部件数据库”选择原来的数据库“ESS_part001.mdb”，再“附加->导入” 文件选刚导出的“*.CSV”即可。 2、如果是 eplan 5 的格式，直接在“附加->导入”中，“文件类型”选“Eplan 5”，文件选要导 入的产器数据库文件即可
导入中文件类型选eplan5文件选要导入的产器数据库文件即可35编辑的图框工具主数据图框打开打开你所要编辑的图框然后就可以修改了1为何在功能文本区或者自由文本区域备注区域等输入文字时会提示根据权限管理中的当前规定不允许输入字典中没有的文本
Eplan P8 的一些小技巧 1.页名后缀由字母变数字? 选项-设置-项目-管理-页-页名-子页标识
35,编辑的图框 工具－－＞主数据－－＞图框－－＞打开，打开你所要编辑的图框，然后就可以修改了 1、为何在功能文本区（或者自由文本区域，备注区域）等输入文字时会提示“根据权限管理 中的当前规定，不允许输入字典中没有的文本”？
在 EPLAN 启动时用户会提示选择“初学者”“进阶者”“专家”三种用户，选择不同的用户菜 单中显示的内容及用户权限是不同的。
EPLANP8软件的48个小技巧，绝对干货！
EPLANP8软件的48个小技巧，绝对干货！1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7.EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。

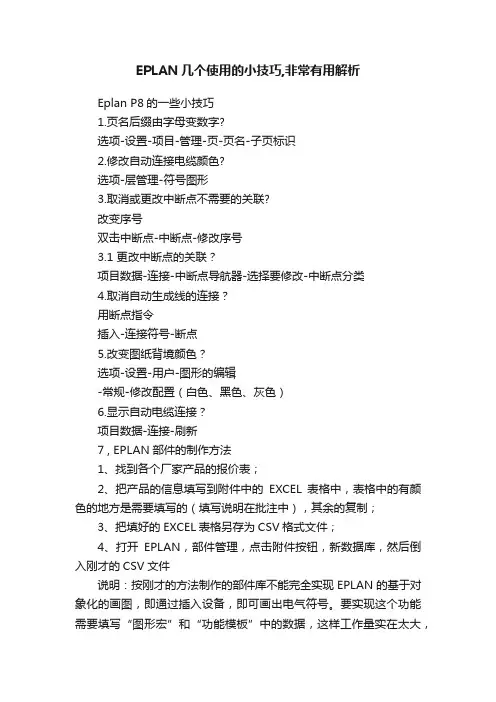

EPLAN几个使用的小技巧,非常有用解析
EPLAN几个使用的小技巧,非常有用解析Eplan P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
EPLAN P8介绍
目录1）、EPLAN P8简介2）、图纸的组成3）、图纸的结构4）、原理图的绘制5）、柜体布置板的绘制6）、报表的生成7）、部件库的导入与添加8）、其他常用功能汇总1一、EPLAN P8简介/软件背景1）、软件背景德国EPLAN软件和服务公司创建年份:1984所属公司：威图国际集团早期版本：EPLAN5和EPLAN21 2一、EPLAN P8简介/软件功能2）、软件功能介绍1、标准化电气符号按照国际IEC 61346 ,GB绘制2、注重于原理图的设计使设计人员把精力用于原理的设计，其他项，如材料表、端子图表、材料表、PLC I/O 图表、目录等以报表的形式自动生成3、基于数据库原理图每个元器件都以元素形式存储在后台数据库中，原理图自动保存，添加元器件，数据库自动更新3一、EPLAN P8简介/软件功能2）、软件功能介绍4、API接口EPLAN提供API函数接口，可以使用高级语言工具对整个项目进行操作5、与AutoCAD的不同相比AutoCAD有很多的不同，需要从习惯上、理念上进行转变4二、图纸的组成/整体组成一）、图纸的整体组成1、图框图框的设计，默认图框2、表格表格的设计，不同类型的图纸，对应不同的表格，表格在报表自动生成的时候很重要，需要事先设计城自己想要的形式，不同类型的图纸，都有自己的默认表格3、内容原理图、单线图、元器件布置图5二、图纸的组成/图纸属性二）、图纸属性图纸中所有的元素都有自己的属性，如名称、大小、内容等1、项目属性内容贯穿整个项目，如公司名称、项目名称、设计日期、图纸版本等2、页属性内容只跟随图纸页改变，如页名称、页号、所在功能区、所在位置3、元器件属性元器件的标识符、字体大小、颜色、关联属性等，只随元器件的改变而改变（同一元器件只有唯一的标识符）6三、图纸的结构/EPLAN标准结构一）、EPLAN标准结构EPLAN默认的结构== 功能分配= 高层代号++ 安放地点+ 位置代号高层代号数& 文件类型# 用户自定义在新建项目的时候，可以选择使用哪中组合看来确定项目的结够，EPLAN默认的结构是：=高层代号+位置代号-元器件标识符7三、图纸的结构/结构的设计二）、结构的设计1、项目中的图纸怎么组合的问题E10000论坛主题：谈谈电气图纸设计结构-页结构/a/a.asp?B=202&ID=622993将一个控制柜集群作为一套图纸，即这套系统除了总线外和其他的电气系统没有其他的电联系2、EPLAN示例项目=作业线+功能区(目录、原理图) -页名除尘项目=功能区+所在安装位置-页名其他的组织结构=功能组-页名3、根据项目的不同来确定自己的项目结构非常重要将影响到图纸的查找、报表的生成，及其图纸的打印和扩展性能8三、图纸的结构/结构的设计二）、结构的设计4、更多的问题参考亿万论坛>>电气设计与软件交流区>>【Eplan】三）、图纸的类型按照绘制的图纸的类型的不同，EPLAN将图纸进行了分类如：封面、目录、单线图、原理图、图形、柜体结构图等绘制不同内容的图纸，选择不同类型的表格表格可以根据自己的习惯进行自行设计9四、原理图的绘制/设备的表示方法一）、设备的表示方法1、元器件的插入原理图元器件库：多线IEC符号或者多线国标符号同一元器件在原理图中的符号唯一，则图中自动显示关联位置2、端子的插入端子的连接点1、2的意义：1、内部；2、外部做图是必须注意端子的内部和外部，以免生成报表时内、外部去向颠倒3、非标设备的表示对于元器件库中没有的电气设备，EPLAN中使用黑盒与设备连接点表示10四、原理图的绘制/设备的表示方法一）、设备的表示方法4、位置盒的使用对于一张原理图中，出现与另外柜体的元器件的连接，使用位置盒以= 功能区代号+ 位置代号–设备标识符表示，在同一功能区，则=功能区代号省略5、PLC模块的表示PLC模块表示，使用PLC盒子盒和PLC连接点组合而成PLC连接点有以下几种：数字输入、数字输出、模拟输入、模拟输出、PLC电源PLC卡电源注意：同一PLC模块的标识符要一致，且PLC连接点不能重复11四、原理图的绘制/设备的表示方法一）、设备的表示方法6、中断点的使用一条电路连接到其他的页时，须使用中断点进行连接，同一条电路，标识符一致(中断点是图纸中最常使用的符号)注意：中断的关联显示12四、原理图的绘制/设备的连接二）、设备的连接1、元器件自动连接在原理图中，元器件放置之后，EPLAN会根据水平、垂直自动连接2、使用连接符号在电路需要拐弯或者交叉的时候，使用连接符号，对于交叉的连接符号，可以使用交叉点进行表示(选中作为点描绘即可) 13四、原理图的绘制/功能文本的使用三）、功能文本的使用功能文本即可以描述元器件功能的文本元器件或者PLC通道放置之后，往往需要对其功能进行描述，功能文本必须和将要描述的元器件或者PLC通道点上下或者左右对齐，这样元器件或者PLC点能够自动寻找功能文本文本属性，选中路径功能文本即功能文本设置之后，自动生成的报表才能够对元器件或者点进行自动描述1415四、原理图的绘制/电位的使用四）、电位定义点的使用电位定义点用于给通过其下的一个或多个连接指定电位属性如L1、l2、l3、N等交流电压，L+、M等24V直流电压不同的电位用不同的颜色进行区分，则整条电路除变压器和电压转换器外保持一致，以方便查除原理图的重大错误16四、原理图的绘制/图框的设计五）、图框的设计项目绘图之前须先设计一个固定的图框贯穿整个项目的属性使用项目属性不同的页内容不同的属性使用页属性17四、原理图的绘制/线缆的添加六）、线缆的添加以便生成端子图表时线缆自动生成五、安装布置板的绘制1、新建页，页类型：安装板布局（交互式）页属性：比例10这样做出的图纸尺寸和实际尺寸相符2、添加安装板所有的元器件必须放置在安装板上插入方法：插入-设备-Artikel-电气工程选择需要需要插入的设备型号3、如果没有相应的设备可以在数据库中添加各电气厂商一般有自己的部件库18六、报表的生成/报表类型一）、报表的类型比较常用的类型报表有；1、结构标识符总览2、目录3、端子图标4、I/O卡总览5、设备列表6、设备连接图7、等其他报表19六、报表的生成/表格的制作二）、表格的制作1、对默认表格的修改字体的大小列属性行属性垂直/平行排列元器件属性的添加、删除2、选择与表格匹配的图框3、项目更新20七、部件库的导入与添加一）、部件库功能：添加实际的电气产品库，作用：材料表的生成二）、手动添加产品到默认部件库方法：工具-部件-管理在安装板或者原理图中找到新添加的产品21七、其他常用功能汇总一）、软件菜单的使用1、格栅的设置设置-用户-图形的编辑-常规2、背景颜色的设置（同上)3、字体的设置设置-公司-图形的编辑-字体4、打印设置(彩色或者黑白)设置-工作站-图形的编辑-黑白打印5、报表的选择设置-项目-项目名称-输出为页6、结构管理项目数据-结构标识符管理22七、其他常用功能汇总二）、窗口宏和符号宏的使用1、宏的插入一些常用的PLC模块和电机控制原理图2、宏的制作做完一个功能图之后，生成窗口宏或者符号宏23七、其他常用功能汇总三）、AutoCAD图的导入、导出可以将AutoCAD导入EPLAN比例的设置四）、其他文件的插入新建页类型：外部文档属性：外部文档选择想要导入的外部文档24THE END！北京国华新兴节能环保科技有限公司工业控制部25。
EPLAN经验
08/4/30Some tips about EPLAN P81.创建图框(Plot Frame)1.1 工具(Utilities)->主数据(Master Data)->图框(Plot Frame)->创建(Create)1.2 利用直线工具绘制图框。
尤其要注意的一点(本人花费很久很久才摸索出来行/栏文本显示不正常的罪魁祸首就是它)是，图框的左下角的坐标为(0,0)。
首先点击直线工具(Line)，然后在选项(Option)->输入绝对坐标(Entering absolute coordinates)->(0,0),然后在选项(Option)->输入相对坐标(Entering relative coordinates)，即可绘制左下角坐标为(0,0)的图框1.3 在绘制好图框中添加图框X方向大小、Y方向大小(需要与图框实际大小一致)，项目属性(Project properties)如公司名称、客户名称、创建日期、页码号和页属性(Page properties)如页描述等1.4 图框中添加行/栏数量、行/栏起始数和间距及编号连续的属性后，再通过插入(Insert)->特殊文本(Special text)->行(Row)/栏(Column)文本。
如果只需要引用栏或者行，则需要将不引用的行/栏数量设置成1，宽度设置成图框的宽度。
1.5 应用图框。
在原理图的属性项中选择创建的图框即可。
选项(Option)->设置(Setting)->用户(User)->显示(Display)->用户界面(User Interface)->更改对话框、可选、帮助系统的语言。
重启Eplan软件后生效。
选中导航器中的页面，可选单页，也可选多页，再选择项目数据->连接->编号->设置->名称，设置线号格式；项目数据->连接->编号->定位->根据电位（或其他方式）；项目数据->连接->编号->命名4.1菜单上的工具->报表->生成->设置->输出为页面，然后选择目录中应用的表格4.2(菜单上的工具->报表->生成)->新建->选择目录->确定->确定->确定->刷新->关闭5.1菜单上的选项->属性->公司->更改字体为Arial MS Unicode，这样输出的中文字符就能够正确显示5.2选择要输出的页或者功能区，选择菜单上的页->输出->PDF格式13:52 | 写入日志| 专业技术（还没有Windows Live ID 吗？请注册进行评论）ZhaoDean发表:标题名称：EPLAN P8 线号自动标记的方法所属类别：EPLAN P8更新日期：08-12-30发表来源：PLANT详情内容：怎样为连接自动编号（线号）EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的.从大体上讲,要完成连接编号有如下步骤:1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等.进入设置界面的方式有几种, 其中一种方法是:选项->设置->’项目名称’->连接->编号->’配置方案名称’(或者新建一种方案).2 根据配置好的编号方案放置线号.操作方法:项目数据->连接->编号->定位.如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合; 二是在连接导航器中选中要放置编号的连接集合.这一步骤执行完成后,会在显示连接编号位置放置一些问号.3 (无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少:a) 将需要手动编号的问号修改为实际的线号;b) 勾选该连接的属性’手动放置’(如果没有该属性请添加);在进行手动编号时要注意两点:I) 手动编号的作用范围与配置的编号方案有关.例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了.II) 手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复.4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选’除了手动放置’选项,并执行编号.1 月20 日ZhaoDean发表:标题名称：谈谈EPLAN电气图纸设计结构--页结构所属类别：EPLAN P8更新日期：08-12-30发表来源：转载详情内容：谈谈电气图纸设计结构--页结构首先说说绘图软件吧，众所周之，AutoCAD开始是画机械图的，后来采用电气版的，Eplan 最开始是Eplan5，后来才有P8，Eplan一开始的结构体系就是使用功能组和安装位置来规划图纸，这也是德国制造业的工业标准（这是我看了很多德国公司的图纸后，推测的），大家总是在比较这个软件，那个软件绘图好不好用，却很少去考虑它容不容易去实现一种好的设计思想。
Eplanp8初学者的的若干个小问题
Eplanp8初学者的的若⼲个⼩问题Eplan_P8的⼀些⼩技巧1.页名后缀由字母变数字?选项-设置-项⽬-管理-页-页名-⼦页标识2.修改⾃动连接电缆颜⾊?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项⽬数据-连接-中断点导航器-选择要修改-中断点分类4.取消⾃动⽣成线的连接？⽤断点指令插⼊-连接符号-断点5.改变图纸背境颜⾊？选项-设置-⽤户-图形的编辑-常规-修改配置（⽩⾊、⿊⾊、灰⾊）6.显⽰⾃动电缆连接？项⽬数据-连接-刷新7 , EPLAN部件的制作⽅法1、找到各个⼚家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜⾊的地⽅是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式⽂件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒⼊刚才的CSV⽂件说明：按刚才的⽅法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插⼊设备，即可画出电⽓符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样⼯作量实在太⼤，⽽我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有⼀页命名过⼀次后，页不见，后此名不能重新命？左侧页-筛选器-可⽤页。
9.改变原器件颜⾊？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可⾃⾏重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜⾊最终通过“电位定义点”来设置，执⾏“插⼊”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜⾊”属性即可。
这样，在执⾏“项⽬数据”菜单->“连接”->“刷新”命令进⾏刷新，则具有相同电位的导线连接的颜⾊就⼀致了。
EPLAN P8图框
1.图框2．1 新建图框“工具‐‐‐主数据‐‐‐图框‐‐‐复制”，打开文件夹，打开（OPEN）FN1_001.fn1保存为（Save）AE_001.fn1.打开图框编辑窗口。
也可以使用“工具‐‐‐主数据‐‐‐图框‐‐‐打开”，打开图框的编辑窗口。
1.2图框文本图框的文本都是项目属性。
要增加你需要的文本，“插入‐‐‐特殊文本‐‐‐项目属性”打开“项目属性特殊文本”窗口，在“放置”中点击“”打开“属性选择”窗口，选择你需要的属性。
如果“属性选择”窗口中不存在你需要的属性，可以自定义项目属性。
“选项‐‐‐设置”打开“设置“窗口，打开“项目‐‐‐管理‐‐‐增补说明”，在用户定义的增补说明中输入新名称。
2.3 图框行列查看图框有多少行列，“视图‐‐‐路径”，如果不想显示行列再次点击“视图‐‐‐路径”即可。
如果想要增加行列，先标注出图框的行列尺寸。
选择图框编辑页，右键点击选择“属性”。
打开“图框属性”窗口，把行数改为10，点击“”打开“属性选择”，选择行距[1]~[10]确认后“图框属性”窗口中出现行距[1]~[10]，把数值输入正确的行距，图框高度为276mm，分为10行，行距则为27.6mm。
报表范围起点Y，指的是图框下栏显示的信息栏是16mm。
在图框中显示行列号，“插入‐‐‐特殊文本‐‐‐列文本”或“插入‐‐‐特殊文本‐‐‐行文本”手动 在页 使用选新动放置在画面页面属性中新用新建的图框新建的图框。
面中。
新建“设置行编框“选项‐‐‐设编号格式”置”打开“设或“设置列编号设置”窗口，号格式”，选择，选择“项目择行/列号以目‐‐‐管理‐‐‐页以什么形式显页”，标准图框示。
框中。
EPLAN_P8
EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、 EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分安装过程同一般程序的安装。
系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX 是对应软件狗的编号。
插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、 首次运行需要做的设置。
1、修改主数据存储路径：选项 设置 用户 管理 目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
Eplan P8电气软件设计中的一些小技巧
：Eplan P8电气软件设计中的一些小技巧 [5036]Eplan P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
Eplan P8电气软件设计中的一些小技巧
Eplan P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
EPLAN Electric P8 教育版实用教程 第2章EPLAN的数据结构
系统主数据和项目数据的关系如图2-1 所示。一般来说，系统主数据永远大于项目数据，它们之间的关系是双向同步。
图2 - 6 E P L A N 部件管理
2.1.4 项目数据
EPLAN 项目是以文件夹的形式保存在硬盘上的。文件名为“*.edb”，同时还有一个对应的链接文件“*.elk”。其中，“*.edb”是项 目的主体，它是文件夹形式的项目数据。一个名为ESS_Sample_Project_Trial 的项目是由ESS_Sample_Project_Trial.elk 和 ESS_Sample_Project_Trial.edb 组成的。图2-7 所示是保存在硬盘默认路径下的EPLAN 项目，其中含有项目文件夹，这是用户默认 存放项目的文件夹。
第2章 EPLAN的数据结构
▪2.3.1 在服务器上集中管理主数据 ▪2.3.2 提出项目部件信息 ▪2.3.3 提出项目中的表格
2.1.1 电气制图3要素
符号是在电气或电子电路原理图上用来表示各种电气和电子设备的图形（如导线、电池、电阻、晶体管、电机、断路器、 按钮、指示灯等）。因为使用习惯和传统的不一样，这些符号的表示方法因国家的不同而不同。现在，在很大程度上，已经实现 了国际标准化。
（1）在页导航器中选择项目“ESS_Sample_Project_Trial”。 （2）选择菜单【工具】>【主数据】>【同步当前项目】，弹出“主数据同步-ESS_Sample_Project_Trial”对话框，单击图2-12 所 示的“仅在项目中 F26_004_Sample project.f26 标题页/封页”，单击“向右推移”按钮，弹出“主数据同步”对话框，单击“确定”按钮， 再单击“关闭”按钮。
EPLAN p8小技巧
Eplan P8电气设计软件的一些小技巧Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
(整理)EPLANP8课程笔记大全.
EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分●安装过程同一般程序的安装。
●系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
●授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX是对应软件狗的编号。
●插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
●再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
●可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
●有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、首次运行需要做的设置。
1、修改主数据存储路径：选项→设置→用户→管理→目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
EPLAN P8介绍
目录1）、EPLAN P8简介2）、图纸的组成3）、图纸的结构4）、原理图的绘制5）、柜体布置板的绘制6）、报表的生成7）、部件库的导入与添加8）、其他常用功能汇总1一、EPLAN P8简介/软件背景1）、软件背景德国EPLAN软件和服务公司创建年份:1984所属公司：威图国际集团早期版本：EPLAN5和EPLAN21 2一、EPLAN P8简介/软件功能2）、软件功能介绍1、标准化电气符号按照国际IEC 61346 ,GB绘制2、注重于原理图的设计使设计人员把精力用于原理的设计，其他项，如材料表、端子图表、材料表、PLC I/O 图表、目录等以报表的形式自动生成3、基于数据库原理图每个元器件都以元素形式存储在后台数据库中，原理图自动保存，添加元器件，数据库自动更新3一、EPLAN P8简介/软件功能2）、软件功能介绍4、API接口EPLAN提供API函数接口，可以使用高级语言工具对整个项目进行操作5、与AutoCAD的不同相比AutoCAD有很多的不同，需要从习惯上、理念上进行转变4二、图纸的组成/整体组成一）、图纸的整体组成1、图框图框的设计，默认图框2、表格表格的设计，不同类型的图纸，对应不同的表格，表格在报表自动生成的时候很重要，需要事先设计城自己想要的形式，不同类型的图纸，都有自己的默认表格3、内容原理图、单线图、元器件布置图5二、图纸的组成/图纸属性二）、图纸属性图纸中所有的元素都有自己的属性，如名称、大小、内容等1、项目属性内容贯穿整个项目，如公司名称、项目名称、设计日期、图纸版本等2、页属性内容只跟随图纸页改变，如页名称、页号、所在功能区、所在位置3、元器件属性元器件的标识符、字体大小、颜色、关联属性等，只随元器件的改变而改变（同一元器件只有唯一的标识符）6三、图纸的结构/EPLAN标准结构一）、EPLAN标准结构EPLAN默认的结构== 功能分配= 高层代号++ 安放地点+ 位置代号高层代号数& 文件类型# 用户自定义在新建项目的时候，可以选择使用哪中组合看来确定项目的结够，EPLAN默认的结构是：=高层代号+位置代号-元器件标识符7三、图纸的结构/结构的设计二）、结构的设计1、项目中的图纸怎么组合的问题E10000论坛主题：谈谈电气图纸设计结构-页结构/a/a.asp?B=202&ID=622993将一个控制柜集群作为一套图纸，即这套系统除了总线外和其他的电气系统没有其他的电联系2、EPLAN示例项目=作业线+功能区(目录、原理图) -页名除尘项目=功能区+所在安装位置-页名其他的组织结构=功能组-页名3、根据项目的不同来确定自己的项目结构非常重要将影响到图纸的查找、报表的生成，及其图纸的打印和扩展性能8三、图纸的结构/结构的设计二）、结构的设计4、更多的问题参考亿万论坛>>电气设计与软件交流区>>【Eplan】三）、图纸的类型按照绘制的图纸的类型的不同，EPLAN将图纸进行了分类如：封面、目录、单线图、原理图、图形、柜体结构图等绘制不同内容的图纸，选择不同类型的表格表格可以根据自己的习惯进行自行设计9四、原理图的绘制/设备的表示方法一）、设备的表示方法1、元器件的插入原理图元器件库：多线IEC符号或者多线国标符号同一元器件在原理图中的符号唯一，则图中自动显示关联位置2、端子的插入端子的连接点1、2的意义：1、内部；2、外部做图是必须注意端子的内部和外部，以免生成报表时内、外部去向颠倒3、非标设备的表示对于元器件库中没有的电气设备，EPLAN中使用黑盒与设备连接点表示10四、原理图的绘制/设备的表示方法一）、设备的表示方法4、位置盒的使用对于一张原理图中，出现与另外柜体的元器件的连接，使用位置盒以= 功能区代号+ 位置代号–设备标识符表示，在同一功能区，则=功能区代号省略5、PLC模块的表示PLC模块表示，使用PLC盒子盒和PLC连接点组合而成PLC连接点有以下几种：数字输入、数字输出、模拟输入、模拟输出、PLC电源PLC卡电源注意：同一PLC模块的标识符要一致，且PLC连接点不能重复11四、原理图的绘制/设备的表示方法一）、设备的表示方法6、中断点的使用一条电路连接到其他的页时，须使用中断点进行连接，同一条电路，标识符一致(中断点是图纸中最常使用的符号)注意：中断的关联显示12四、原理图的绘制/设备的连接二）、设备的连接1、元器件自动连接在原理图中，元器件放置之后，EPLAN会根据水平、垂直自动连接2、使用连接符号在电路需要拐弯或者交叉的时候，使用连接符号，对于交叉的连接符号，可以使用交叉点进行表示(选中作为点描绘即可) 13四、原理图的绘制/功能文本的使用三）、功能文本的使用功能文本即可以描述元器件功能的文本元器件或者PLC通道放置之后，往往需要对其功能进行描述，功能文本必须和将要描述的元器件或者PLC通道点上下或者左右对齐，这样元器件或者PLC点能够自动寻找功能文本文本属性，选中路径功能文本即功能文本设置之后，自动生成的报表才能够对元器件或者点进行自动描述1415四、原理图的绘制/电位的使用四）、电位定义点的使用电位定义点用于给通过其下的一个或多个连接指定电位属性如L1、l2、l3、N等交流电压，L+、M等24V直流电压不同的电位用不同的颜色进行区分，则整条电路除变压器和电压转换器外保持一致，以方便查除原理图的重大错误16四、原理图的绘制/图框的设计五）、图框的设计项目绘图之前须先设计一个固定的图框贯穿整个项目的属性使用项目属性不同的页内容不同的属性使用页属性17四、原理图的绘制/线缆的添加六）、线缆的添加以便生成端子图表时线缆自动生成五、安装布置板的绘制1、新建页，页类型：安装板布局（交互式）页属性：比例10这样做出的图纸尺寸和实际尺寸相符2、添加安装板所有的元器件必须放置在安装板上插入方法：插入-设备-Artikel-电气工程选择需要需要插入的设备型号3、如果没有相应的设备可以在数据库中添加各电气厂商一般有自己的部件库18六、报表的生成/报表类型一）、报表的类型比较常用的类型报表有；1、结构标识符总览2、目录3、端子图标4、I/O卡总览5、设备列表6、设备连接图7、等其他报表19六、报表的生成/表格的制作二）、表格的制作1、对默认表格的修改字体的大小列属性行属性垂直/平行排列元器件属性的添加、删除2、选择与表格匹配的图框3、项目更新20七、部件库的导入与添加一）、部件库功能：添加实际的电气产品库，作用：材料表的生成二）、手动添加产品到默认部件库方法：工具-部件-管理在安装板或者原理图中找到新添加的产品21七、其他常用功能汇总一）、软件菜单的使用1、格栅的设置设置-用户-图形的编辑-常规2、背景颜色的设置（同上)3、字体的设置设置-公司-图形的编辑-字体4、打印设置(彩色或者黑白)设置-工作站-图形的编辑-黑白打印5、报表的选择设置-项目-项目名称-输出为页6、结构管理项目数据-结构标识符管理22七、其他常用功能汇总二）、窗口宏和符号宏的使用1、宏的插入一些常用的PLC模块和电机控制原理图2、宏的制作做完一个功能图之后，生成窗口宏或者符号宏23七、其他常用功能汇总三）、AutoCAD图的导入、导出可以将AutoCAD导入EPLAN比例的设置四）、其他文件的插入新建页类型：外部文档属性：外部文档选择想要导入的外部文档24THE END！北京国华新兴节能环保科技有限公司工业控制部25。
EPLAN几个使用的小技巧,非常有用.
4. 基点(Base Point)： EPLAN 中的基点如同其它制图软件中坐标
系的原点(0，0)。在进行 2D 或 3D 安装板布局时，需 要准确定位(比如“直接坐标输入“功能)，此时输入 的坐标值就是相对于基点的绝对坐标值。使用【选项 →移动基点】可以临时地改变基点的位置。
EPLAN 中有不同的坐标系统，编辑电气原理图时， "电气工程"坐标的基点是在图框左上角；编辑图框或 表格时，"图形"坐标的基点在左下角。
17、图框行、列的起始值设定 新建图框-起始值（行）或起始值（列）
18、如何调整元件与相关触点间的距离？ 双击（属性）-显示-触点映像（右下角） 1、在路径（水平显示） 2、在组件符号（垂直显示）
19、辅助触点的开、闭代号的分别？ 常开的组合：0*、1*、4*、5*、6*、 *3、*4
常闭的组合：2*、3* *1、*2
32,输入文本文字时使用 CTRL+ENTER 可以转行
33,窗口宏的造建
工具-生成宏-来自 DXF/DWG 文件.如果只需要 DXF/DWG 中的一部分来做这宏,而又不想 改变其大小,可以先将图片转这宏,然后在这个宏中选中你要的部分在创建一个宏就可以了.
另外在 CAD 中有些块转成宏后会出现不显示的问题,请先将这些块打断
3. 断点(Break Point)： 在 EPLAN 中，当两个符号的连接点对齐时，
系统会自动连线。但有时候如果我们不希望自动连 线，可以在自动连线的任意位置插入一个“断点“。 断点默认是隐藏的，可以通过【视图→隐藏元素】查 看隐藏元素，断点显示为一个灰色的小圆圈。删掉它 系统可以恢复自动连线。
11、修改继电器、接触器线圈与关联触点间的距离。 双击线圈-显示-修改触点映像。
EPLAN P8 中原理图图框行号的设计方法
EPLAN P8 中原理图图框行号的设计方法1.打开相关项目文件如上图打开的是EPLAN P8中自带的例程项目，例如打开EB3-ET1中原理图“1.电源”，从图上可以看到该原理图图框的列号为0-9，共10列，但是却无相关行号显示。
为了解决该行号也进行显示的问题，方法如下：进行该操作的前提条件是2. 查看当前项目所有图框的格式，菜单“选项—设置—项目—页“3. 打开图框“FN1-001.fn1“，并将图框”FN1-001.fn1”复制且重命名为“TEST.fn1”，然后打开“TEST ”图框进行编辑，方法如下：复制→粘贴→重命名双击图框边缘线可以看到该图框长420，高297，计算出空白区域高276，于是我们画出一个长276的线段，并分成10等份，从上之下依次长度为30,27,27,27,27,27,27,27,27,30，并画出长度为5线段作为每行的分离线，如下图：4.插入行号菜单“插入—特殊文本—行文本“，在弹出的对话框中设置你希望的属性，此处我设置了“颜色为红色”，角度为 90 度。
如下。
然后确定。
5.将“行文本”插入到行号区域，如下：6.将所有行文本和行线段进行复杂，粘贴到图框的另一边，最终效果如下：7.右键点击图框，选择属性8.弹出对话框中选择“所有类别”，设置“行数”“行间距”，如果没有此参数项，则点击该对话框中的“新建”，将以上属性加入进来即可，如果设置“行数为15”，则需要添加15个“行间距”参数属性。
本例中根据前面步骤共设置了10行，间距依次为30，27,27,27，27,27,27,27,27,27,30.因为上边框边缘列的高为5，下边框的说明框高16，故10行的间距依次为35, 27,27,27, 27,27,27,27,27,27,46. 如下：9.设置完毕后，点击确认后，并将该图框进行关闭。
10.点击“项目原理图”，回到原理图画面，11.右键单击原理图页面，选择“属性”，在“页属性”对话框中选择“图框—>查找”12.如下，选择图框“Test.fn1”图框，确定。
eplan-P8图框引用及其编辑ppt课件
完整最新ppt
6
选择需要编辑图框 单击open
完整最新ppt
7
打开编辑图框
完整最新ppt
8
双击需要修改部位文件 可以更改文本属性
完整最新ppt
9
点击…
完整最新ppt
10
选择需要定义属性 单击确定
完整最新ppt
11
！！在项目中关闭修改完毕的图框会使导航栏中存在的项目图框同时更新！！
完整最新ppt
EPLAN常用3
图框引用及其编辑
完整最新ppt
1
图框引用
打开需要引用图框的项目
完整最新ppt
2
选择工具栏中->工具->主数据->同步当前项目
完整最新ppt
3
左侧是打开项目中存在图框 选择需要引用图框->
完整最新ppt
4
选择确定
完整最新ppt
5
图框编辑
选择工具栏中工具->主数据->图框->打开
