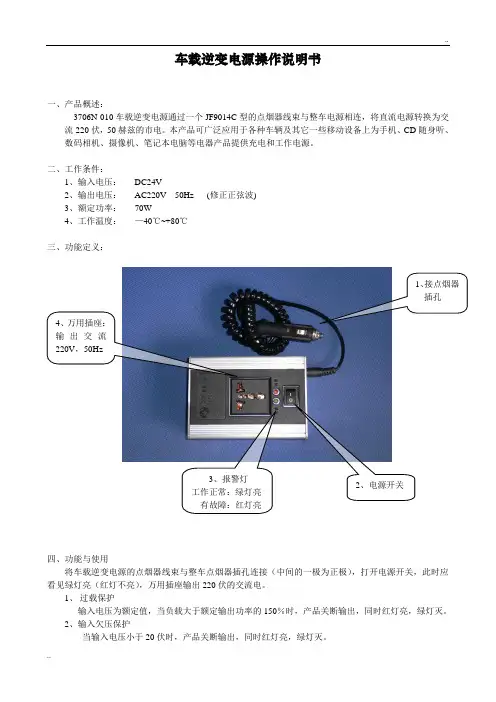

车载逆变电源操作说明书

车载逆变电源操作说明书一、产品概述:3706N-010车载逆变电源通过一个JF9014C 型的点烟器线束与整车电源相连,将直流电源转换为交流220伏,50赫兹的市电。
本产品可广泛应用于各种车辆及其它一些移动设备上为手机、CD 随身听、数码相机、摄像机、笔记本电脑等电器产品提供充电和工作电源。
二、工作条件:1、输入电压: DC24V2、输出电压: AC220V 50Hz (修正正弦波)3、额定功率: 70W4、工作温度: —40℃~+80℃三、功能定义:四、功能与使用将车载逆变电源的点烟器线束与整车点烟器插孔连接(中间的一极为正极),打开电源开关,此时应看见绿灯亮(红灯不亮),万用插座输出220伏的交流电。
1、 过载保护输入电压为额定值,当负载大于额定输出功率的150%时,产品关断输出,同时红灯亮,绿灯灭。
2、输入欠压保护当输入电压小于20伏时,产品关断输出,同时红灯亮,绿灯灭。
1、接点烟器插孔4、万用插座:输出交流220V ,50Hz2、电源开关3、报警灯 工作正常:绿灯亮 有故障:红灯亮3、输入过压保护当输入电压大于30伏时,产品关断输出,同时红灯亮,绿灯灭。
4、输入电压极性保护如果逆变电源输入的正、负极接反,逆变器能自动保护不引起损坏。
五、注意事项1、车载逆变电源的点烟器线束应与整车点烟器插孔可靠连接,不得长时间过电压、欠电压和电源极性反接工作。
2、严禁使用大功率电器如电吹风、电炉等。
当产品报警灯红灯亮时,说明有故障应及时修复或联系售后服务人员。
3、产品在使用时应保持环境通风、散热良好,远离易燃物品。
在贮存、保管和运输过程中,应保持产品平整放置,环境清洁干燥。
