(整理)地下室顶板200mm厚落地式楼板模板支架计算
模板支架计算书
.模板支架计算书;..一、概况：现浇钢筋砼检查井，板厚（max=200mm），最大满包截面为300×600 mm，沿梁方向梁下立杆间距为800 mm，最大层高4.7 m，施工采用Ф48×3.5 mm钢管搭设滿堂脚手架做模板支撑架，楼板底立杆纵距、横距相等，即la＝lb＝1000mm，步距为1.5m，模板支架立杆伸出顶层横杆或模板支撑点的长度a＝100 mm。
剪力撑脚手架除在两端设置，中间隔00。
搭设示意图如下：－根立杆，斜杆与地面夹角3－44560设置。
应支12m－15m二、荷载计算：1.静荷载3 0.5KN/ m楼板底模板支架自重标准值：2 0.3KN/m楼板木模板自重标准值：31.1KN/ m楼板钢筋自重标准值：3 24 KN/ m浇注砼自重标准值：2.动荷载2 1.0 KN/ m施工人员及设备荷载标准值：2 2.0 KN/ m掁捣砼产生的荷载标准值：架承载力验算：大横向水平杆按三跨连续梁计算，计算简图如下：;..作用大横向水平杆永久荷载标准值：4.32 KN/m0.16＝×1××＋1.1×10.16＋24qK1=0.3×1作用大横向水平杆永久荷载标准值：5.184 KN/m4.32＝＝1.2×q＝1.2 qK11作用大横向水平杆可变荷载标准值：3KN/m＝2×11qK＝1×＋2作用大横向水平杆可变荷载设计值：4.2 KN/m＝1.4×3q＝1.4 qK＝22大横向水平杆受最大弯矩2222 =1.01 KN/m×11+0.117×＝0.1qIbIb+0.117q4.2=0.1×5.184×M216322＝f205N/ m/5.08×10滿足要求＝198.82N/ m ＜抗弯强度：σ＝M/W＝1.01×104×（0.667 q＋10.99 qK）/100EI挠度：V＝2145410××12.19）/100×2.06×10＝1＋×（0.667×5.1840.99×3＝2.6 mm＜5000/1000＝5 mm滿足要求3.扣件抗滑力计算大横向水平杆传给立杆最大竖向力R=1.1qIb＋1.2qIb＝1.1×5.184×1＋1.2×4.2×1＝10.74KN＞8KN，不能滿足，应采取措21施，紧靠立杆原扣件下立端，增设一扣件，在主节点处立杆上为双扣件，即R＝10.74KN＜16KN，滿足要求。
地下室模板支撑方案及计算书
地下室模板支撑方案及计算书一、工程概况**01#地块改造工程一标段3#、11#、12#、14#楼房及地下室工程，总建筑面积为73112.55平方米，其中地下室面积17285平方米，地下室车库二层层高为 3.5米，地下室二层板厚120mm，地下室车库一层层高为3.75米，地下室一层顶板厚320、300mm，地下室线荷载超过15KN/m的梁截面有：500×1000，300×700，300×1000，300×800，500×800，300×600，250×600等，平面情况见下页插图（本计算方案在施工前须经专家论证）。
二、编制依据施工图纸《施工手册》（第四版）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑施工扣件式钢管脚手架施工安全技术规范》（JGJ130-2001 J84-2001 ）《江苏省建筑安装工程施工技术操作规程----混凝土结构工程》（DGJ32/J30-2006）《建筑施工模板安全技术规范》JGJ162-2008三、荷载选择模板及其支架荷载标准值及荷载分项系数，采用DGJ32/J30-2006中的数据表3-1四、材料选择五、施工方法本工程地下室部分模板搭设采用50×100木方，15厚多层板和壁厚不少于2.6的φ48×2.6定尺钢管，φ14穿墙螺杆，螺帽、“3”形卡、梁底立杆顶部用顶托。
1、地下室砼按后浇带分区域施工。
地下室内混凝土框架柱先浇筑，剪力墙板与地下室顶板砼同时浇筑。
2、立杆支承在地下室混凝土底板上，立杆下垫50厚木板，3、支模系统搭设前，先做专项安全技术交底，支模系统由架子工搭设。
为了统一地下室整体支架，地下二层立杆间距统一调整为900*900，地下一层立杆间距统一750*750，步距不大于1800，设纵横向扫地杆。
4、施工前，由现场技术人员根据施工方案在砼底板面上按搭设间距的方格弹线，线的交叉点是立杆位置，水平线是纵横向水平杆位置。
地下室模板支撑方案计算书
地下室模板支撑方案计算书地下室模板支撑方案计算书1、板体模板及支撑计算板体模板采用12厚，50*100木楞，支撑在横杆D48*3.5钢管，由直角扣件传力于D48*3.5钢管脚手架，钢管脚手架，总高14.35米，每步高度为1.8米,共为为八步，砼板厚120 mm。
1.1、板面荷载1)模板及其支架自重标准值 0.5 KN/M22)新浇砼自重标准值 24 KN/M33)钢筋自重标准值 1.1 KN/M34)施工人员及设备荷载标准值 2.5 KN/M21.2、板厚120 mm的板模及支撑计算1.2.1、胶合板模板计算采用12厚胶合板，支撑在50*100水平背楞上, 静弯曲强度标准值f m=20 KN/ m2，弹性模量E=6500 KN/ m2 ,惯性矩I=b*h3/12，以4跨连续梁计算。
120砼板厚上的均布荷载（0.5+24*0.12+1.1*0.12）*1.2+2.5*1.4=7.012KN/M2按强度要求计算竖向内楞的间距M=Km*q*L2=f m *1/6*b*h2L=[ b*f m /(Km*6*q)]1/2*h=[1000*20/(0.121*6*7.012)]1/2*18=1128mm按刚度要求计算竖向内楞的间距ω=Kw*q*L4/(100*E*I)=[ω]=L/400L=[E*b/(12*4*q)]1/3*h=[6500*1000/(12*4*0.967*7.012)] 1/3*18=488 mm经计算，胶合板支撑在水平背楞的跨度取400 mm, 而初步确定为100mm远远满足施工要求。
1.2.2、板模背楞计算水平木楞采用50*100的木楞。
木楞的抗拉强度[f]=13KN/m2，弹性模量E=9.5*105N/mm2, 截面抵抗矩W=b*h2/6, 惯性矩I=b*h3/12,按三跨连续梁计算，间距为a=400mm，内楞上所受的均布荷载q1= F*a=7.012*0.4=2.805KN/m按强度要求计算内楞跨度M=Km*q1*L2/10=[f]*WL=[b*fm/(6*Km*q1)]1/2*h=[(100*13/(6*0.177*2.805)1/2*50=1045mm按刚度要求计算内楞的跨度ω=K W*q1*L4/(100*E*I)=[ω]=L/400L=(E*I/(4*K W*q1)) 1/3*h=(9500*103/(12*4*0.99*2.805)) 1/3*50=2073mm经计算横向内楞的跨度最大为1000mm.1.2.3、支撑横杆计算支撑横杆采用D48*3.5钢管，立杆间距为750*750。
落地式脚手架计算书(地下室顶板上且层高高)
脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 29.5 m，立杆采用单立杆；搭设尺寸为：立杆横距为1.0m，立杆纵距为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 450.00 m；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；连墙件采用三步三跨，竖向间距 5.4 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处XXXXXX，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:4；5.承重混凝土板参数板类型：双向板；板单元计算宽度Bc(m)：2.9m；板单元计算长度Bl(m)：2.9m；板厚度h(mm)：220；混凝土成型龄期T B(天)：28；混凝土强度等级：[X B=C35]；混凝土强度实测值f ck(MPa)：35；钢筋位置配筋量及等级每米宽钢筋面积（mm2）X向正筋 HRB40010@150 A SX=523.33Y向正筋 HRB40010@150 A SY=523.33X向负筋 HRB40010@150 A SX'=523.33Y向负筋 HRB40010@150 A SY'=523.33二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

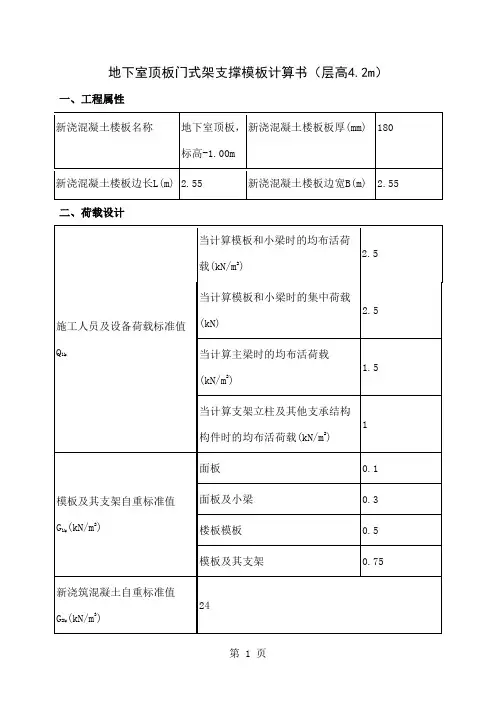

地下室顶板门式架支撑模板计算书10页
地下室顶板门式架支撑模板计算书（层高4.2m）一、工程属性二、荷载设计三、模板体系设计设计简图如下：模板设计剖面图(楼板长向) 模板设计剖面图(楼板宽向)四、面板验算根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，以简支梁，取1m 单位宽度计算。
计算简图如下：W ＝bh 2/6=1000×15×15/6＝37500mm 3，I ＝bh 3/12=1000×15×15×15/12＝281250mm 41、强度验算q 1＝0.9max[1.2(G 1k +(G 3k +G 2k )×h)+1.4Q 1k ，1.35(G 1k +(G 3k +G 2k )×h)+1.4×0.7Q 1k ]×b=0.9max[1.2×(0.1+(1.1+24)×0.18)+1.4×2.5，1.35×(0.1+(1.1+24)×0.18)+1.4×0.7×2.5]×1＝8.14kN/m q 2＝0.9×1.2×G 1k ×b＝0.9×1.2×0.1×1＝0.11kN/m p ＝0.9×1.4×Q 1k ＝0.9×1.4×2.5＝3.15kN M max ＝max[q 1l 2/8,q 2l 2/8+pl/4]＝max[8.14×0.12/8, 0.11×0.12/8+1.58×0.1/4]=0.04kN·mσ＝M max /W ＝0.04×106/37500＝1.05N/mm 2≤[f]＝15N/mm 2 满足要求！2、挠度验算q＝(G1k +(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.18)×1＝4.62kN/mν＝5ql4/(384EI)＝5×4.62×1004/(384×10000×281250)＝0mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！五、小梁验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k +(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.3+(1.1+24)×0.18)+1.4×2.5，1.35×(0.3+(1.1+24)×0.18)+1.4×0.7×2.5]×0.1＝0.84kN/m 1、强度验算小梁弯矩图(kN·m)M1＝0.06kN·mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.3×0.1＝0.03kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN小梁弯矩图(kN·m)M2＝1.2kN·mM max ＝max[M 1，M 2]＝max[0.06，1.2]＝1.2kN·mσ＝M max /W ＝1.2×106/83330＝14.39N/mm 2≤[f]＝15.44N/mm 2满足要求！ 2、抗剪验算小梁剪力图(kN) V 1＝0.39kN小梁剪力图(kN) V 2＝3.16kNV max ＝max[V 1，V 2]＝max[0.39，3.16]＝3.16kNτmax ＝3V max /(2bh 0)=3×3.16×1000/(2×100×50)＝0.95N/mm 2≤[τ]＝1.78N/mm 2满足要求！ 3、挠度验算q ＝(G 1k +(G 3k +G 2k )×h)×b=(0.3+(24+1.1)×0.18)×0.1＝0.48kN/m 小梁变形图(mm) νmax ＝0.04mm≤[ν]＝l/400＝900/400＝2.25mm 满足要求！ 六、主梁验算1、主梁最大支座反力计算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k +(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.18)+1.4×1.5，1.35×(0.5+(1.1+24)×0.18)+1.4×0.7×1.5]×0.1＝0.74kN/mq2＝(G1k+(G3k+G2k)×h)×b=(0.5+(1.1+24)×0.18)×0.1＝0.5kN/m承载能力极限状态:按四跨连续梁，R'max ＝(1.143q1静+1.223q1活)L＝1.143×0×0.1+1.223×0×0.1＝0kN按悬臂梁，R1＝0.74×0.38＝0.28kNR＝max[R'max ，R1]＝0.28kN正常使用极限状态:按四跨连续梁，R'max ＝1.143q2L＝1.143×0.5×0.1＝0.06kN按悬臂梁，R1＝0.5×0.38＝0.19kNR＝max[R'max ，R1]＝0.19kN2、抗弯验算计算简图如下：主梁弯矩图(kN·m)Mmax＝0.15kN·mσ＝Mmax/W＝0.15×106/83330＝1.78N/mm2≤[f]＝15.44N/mm2满足要求！3、抗剪验算主梁剪力图(kN)Vmax＝0.84kNτmax ＝3Vmax/(2bh)=3×0.84×1000/(2×100×50)＝0.25N/mm2≤[τ]＝1.66N/mm2满足要求！4、挠度验算主梁变形图(mm)νmax＝0.23mm≤[ν]＝0.25mm满足要求！七、门架稳定性验算q 1=Gmk+Gjknj+Gskns×4/5+Gbknb×4/5+Gjknj+Gskns=0.1+0.1×1+0.1×2×4/5+0.1×2×4/5+0.1×2+0.1×2=0.92kNq2=Ggk(b+la)×5/4=0.04×(1.22+0.9)×5/4=0.12kNq3=Gzknz+Gxknx=0.1×2+0.1×1=0.3kNq 4=2×Ggk×4×lb/cos(arctan((5×h)/(4×lb)))=2×0.04×4×0.9/cos(arctan((5×1.93)/(4×0.9)))=0.92kNq5=Ggk×(b+la+lb)=0.05×(1.22+0.9+0.9)=0.15kNN Gk =(q 1+q 2+q 3+q 4+q 5+G fk )/h 0=(0.92+0.12+0.3+0.92+0.15+0.2)/1.93=1.36kN/m∑N Gik =((G 2k +G 3k )×h+G 1k )×((l a +b)×l b )=((24+1.1)×0.18+0.75)×((0.9+1.22)×0.9)=10.05kNN Q1k =Q 1k ×((l a +b)×l b )=1×((0.9+1.22)×0.9)=1.91kNN 1=0.9×[1.2×(N gk ×H+∑N Gik )+1.4×N Q1k ]=0.9×[1.2×(1.36×4.2+10.05)+1.4×1.91]=19.4kNN 2=0.9×[1.2×(N gk ×H+∑N Gik )+0.9×1.4×(N Q1k +2×(Q k ×22)/(10b))]=0.9×[1.2×(1.36×4.2+10.05)+0.9×1.4×(1.91+2×0.09×22/(1.22×10))]=19.23kNN 3=0.9×[1.35×(N gk ×H+∑N Gik )+1.4×(0.7×N Q1k +0.6×2×(Q k ×22)/(10b))]=0.9×[1.35×(1.36×4.2+10.05)+1.4×(0.7×1.91+0.6×2×0.09×22/(1.22×10))]=20.85kNλ=k 0h 0/i=1.13×1930/15.8=139，查表得，φ＝0.38 σ＝ N w /(ΦA)＝20853.88/(0.38×489×2)＝55.38N/mm 2≤[σ]=1×205=205N/mm 2 满足要求！ 八、可调托座验算按上节计算可知，可调托座受力N ＝20.85/2=10.43kN≤[N]＝30kN满足要求！希望以上资料对你有所帮助，附励志名言3条：1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常心态，将会战胜很多困难。
落地式楼板模板支架的计算
依 据 有关 规 定 ，支 撑 高度 在４ ｍ以上 的模 板支
架 被称 为 高支 撑架 。 于高 支撑架 的计算 主要 参 照 对 《 筑施工扣件式钢管脚手架安全技术规 范》 建
（Ｇ １０ ２ ０ ） Ｊ Ｊ ３ — ０ １ ，但 对 于 高支撑 架 的立杆 稳 定 性 的
荷 载计 算 时 ， 单 元进 行计 算 （ 图２ ： 取一 如 ）
模架安全
经 计 算 得 到 面 板 抗 弯 强 度 计 算 值 叮 ＝０１ ７ ．１ ｘ 厂满 足要求 １ ，
ｍ ｍ ２
叮 ０３ ０ｘ ￣ ３ ３ ． ６５ Ｎ ｒｍ ＝ ．５ ５ ３ ３３＝ ．７ ／ １ ０ ａ
，
＝１ ．Ｎ／ Ｏ ３
２ 抗 剪计算 ．
Ｔ＝３ ／ｂ＜ ， Ｑ２ｈ ｆ
面板 为 受 弯 结 构 ，需 要 验 算 其 抗 弯 强 度 和 刚 度 。模 板面 板取 其截 面后 按照 三跨 连续 梁计 算 。
静 荷载 标 准值 ｑ ４６ ０ Ｎ ｍ 。 ． ｋ ／ － ８ 活荷 载标 准值 ｑ １ ０ ｋ ／ ２ ． ０ Ｎｍ ＝ ２
其 中方 木 的抗 剪 强 度 取 ＝ ．Ｎ ｍ ２ １ ／ ｍ ，抗 弯 强 度取 ６ ｆ＝ ３ ／ ｍ ， 方 的弹 性模 量 为９ ０ Ｎｍｍ ， 板 采 ｍ １ Ｎｒ ２木 ａ ５ ０ ／ 面
其 中最 大剪 力ｖ ０６ ０ （． ４６ ０ １ ｘ ． ０ｘ ＝ ．０ ｘ１ ｘ ．８ ＋ ． １ ０ ） ２ ４ ２
０４ ０ ．５ ｋ ．０ ＝１７ １ Ｎ
满 足 要求 ！ （１ ２木方抗 剪 计算 最大 剪力 的计 算公 式 如下：
Ｖ＝ ０ ６ ｌ ．ｑ
截 面 抗 剪 强 度 计 算 值 Ｔ＝ １５ ． （ ３ｘ ７ １ ／ Ｘ ０２ １ ０ ． ０ ．０ ）０１ ２ ／ ｍ ０Ｏ ｘ ０ ０＝ ．２ Ｎ ｍ ２ ０ １ ８ 截面 抗剪 强度 设计 值 ＝ ．０ ／ ｚ １ Ｎ ｍｍ ４
模板工程及支撑体系计算
模板工程及支撑体系计算本工程模板主要集中在地下室、地上框架梁、柱、板及地下室外墙。
拟建建筑物地下二层，从下往上层高依次为4.0m、5.5m；地上五层，一层层高6m，二至五层层高5.2m。
7.7.1 模板体系设计选型墙体模板：地下室内外墙均采用17mm厚硬质双面覆膜多层木模板，按地下二层1/2的量配置，周转使用；独立柱模板：17mm厚硬质双面覆膜多层木模板，配以100×50木枋加钢管组合背楞，φ18对拉螺杆加钢管斜撑予以加固，按不同类型总量的1/2配置，按施工流水周转使用；梁、板模板：按地下二层量的2倍配置，向上周转，随工程进展补充损耗。
7.7.2 安装前准备工作（1）模板的堆放场地设置在塔吊工作半径范围内，便于直接调运。
（2）技术交底：编制详细的施工方案，对施工班组进行技术交底。
（3）测量放线：柱模安装之前，在楼层上依次弹出墙体、柱子轴线，柱模的安装位置线和门洞口位置线。
轴线引测后，测量员复验。
（4）刷脱模剂：先将模板表面的粉尘、残留物等清理干净，然后刷脱模剂，木模板采用水性脱模剂。
（5）柱模安装之前，柱钢筋绑扎完毕，验收合格且相关资料完毕。
（6）已做好施工缝的处理。
7.7.3 底板模板施工7.7.3.1 砖胎模施工（1）工艺流程放线→排砖→砌砖→外侧回填→内侧抹灰（2）施工方法人工清槽并浇筑完垫层后，在垫层上放出砖胎模线（底板外轮廓＋防水层厚度+抹灰层厚度），然后立皮数杆按一顺一丁方式错缝砌筑。
砖胎模采用灰砂砖、M5砌筑砂浆砌筑，采用1:3水泥砂浆抹面。
阴阳角抹成R＝50mm的圆弧以方便防水膜贴的施工。
7.7.3.2 混凝土导墙模板支设本工程底板上导墙设置在高出底板顶面500mm处，采用3mm厚止水钢板进行防水处理，导墙模板为吊模，采用顶模棍和U形箍固定，模板采用覆膜木模板。
见《导墙模板支设示意图》。
导墙模板支设示意图7.7.4 独立柱模板施工（1）工艺流程安装前准备→柱模拼装就位→安装斜撑→清扫柱内杂物→调整模板位置→紧固对拉螺栓→斜撑加固→预检（2）施工方法①支设前模板底部板面应平整，沿柱边线向外3-5mm贴好海绵条，检查模板是否清理干净，预埋件是否安装到位。
250mm厚地下室顶板(扣件式)计算书(支撑高度：5.57m)
10.1、250mm厚地下室顶板（扣件式）计算书（支撑高度：5.57m）计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计三、模板体系设计小梁间距l(mm) 300 小梁最大悬挑长度l1(mm) 200主梁最大悬挑长度l2(mm) 200 结构表面的要求结构表面隐蔽设计简图如下：模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000 面板计算方式简支梁楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。
W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 承载能力极限状态q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.1+(24+1.1)×0.25)+1.4×2.5，1.35×(0.1 +(24+1.1)×0.25)+1.4×0.7×2.5] ×1=12.265kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.25))×1＝6.375kN/m计算简图如下：1、强度验算M max＝q1l2/8＝12.265×0.32/8＝0.138kN·mσ＝M max/W＝0.138×106/37500＝3.679N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×6.375×3004/(384×10000×281250)=0.239mmν＝0.239mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！五、小梁验算小梁类型方木小梁截面类型(mm) 50×80小梁抗弯强度设计值[f](N/mm2) 15.444 小梁抗剪强度设计值[τ](N/mm2) 1.782小梁截面抵抗矩W(cm3) 53.333 小梁弹性模量E(N/mm2) 9350小梁截面惯性矩I(cm4) 213.333 小梁计算方式二等跨连续梁q1＝1.1×max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.3+(24+1.1)×0.25)+1.4×2.5，1.35×(0.3 +(24+1.1)×0.25)+1.4×0.7×2.5]×0.3=3.759kN/m因此，q1静＝1.1×1.2×(G1k+(G2k+G3k)×h)×b=1.1×1.2×(0.3+(24+1.1)×0.25)×0.3=2.604kN/mq1活＝1.1×1.4×Q1k×b=1.1×1.4×2.5×0.3＝1.155kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×2.604×0.82+0.125×1.155×0.82＝0.301kN·m M2＝q1L12/2=3.759×0.22/2＝0.075kN·mM max＝max[M1，M2]＝max[0.301，0.075]＝0.301kN·mσ=M max/W=0.301×106/53333=5.638N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×2.604×0.8+0.625×1.155×0.8＝1.879kNV2＝q1L1＝3.759×0.2＝0.752kNV max＝max[V1，V2]＝max[1.879，0.752]＝1.879kNτmax=3V max/(2bh0)=3×1.879×1000/(2×50×80)＝0.705N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.25))×0.3＝1.973kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×1.973×8004/(100×9350×213.333×104)＝0.211 mm≤[ν]＝L/250＝800/250＝3.2mm；悬臂端νmax＝ql14/(8EI)=1.973×2004/(8×9350×213.333×104)＝0.02mm≤[ν]＝2×l1/250＝2×200/250＝1.6mm满足要求！六、主梁验算1、小梁最大支座反力计算q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×2.5，1.35×(0.5 +(24+1.1)×0.25)+1.4×0.7×2.5]×0.3＝3.838kN/mq1静＝1.1×1.2×(G1k+(G2k+G3k)×h)×b＝1.1×1.2×(0.5+(24+1.1)×0.25)×0.3＝2.683kN/m q1活＝1.1×1.4×Q1k×b＝1.1×1.4×2.5×0.3＝1.155kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.25))×0.3＝2.033kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×3.838×0.8＝3.838kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L+q1l1＝(0.375×2.683+0.437×1.155)×0.8+3.838×0.2＝1.976kNR＝max[R max，R1]＝3.838kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.033×0.8＝2.033kN按二等跨连续梁悬臂梁，R'1＝0.375q2L+q2l1＝0.375×2.033×0.8+2.033×0.2＝1.016kNR'＝max[R'max，R'1]＝2.033kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.847×106/4250=199.306N/mm2≤[f]=205N/mm2 满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×5.856×1000/398＝29.429N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=0.814mm≤[ν]=800/250=3.2mm悬挑段νmax＝0.701mm≤[ν]=2×200/250=1.6mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=9.496kN，R2=11.233kN，R3=6.137kN图二支座反力依次为R1=7.695kN，R2=11.477kN，R3=7.695kN七、扣件抗滑移验算荷载传递至立杆方式双扣件扣件抗滑移折减系数k c 1 按上节计算可知，扣件受力N＝11.477kN≤R c=k c×12=1×12=12kN满足要求！八、立杆验算剪刀撑设置普通型立杆顶部步距h d(mm) 1200立杆伸出顶层水平杆中心线至支撑点200 顶部立杆计算长度系数μ1 1.386 的长度a(mm)非顶部立杆计算长度系数μ2 1.755 立杆钢管截面类型(mm) Φ48×2.81、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1200+2×200)=2218mm非顶部立杆段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632/16=164.5≤[λ]=210满足要求！2、立杆稳定性验算λ=l0/i=3040.537/16=190.062查表得，φ1=0.199不考虑风荷载:N d=Max[R1,R2,R3]+1.1×γG×q×H=Max[9.496,11.477,7.695]+1.1×1.35×0.15×5.57=12.71 7kNf d=N d/(φ1A)＝12.717×103/(0.199×398)=160.564N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=5.57/53=0.105≤3满足要求，不需要进行抗倾覆验算！。
(整理)地下室顶板门式架支撑模板计算书
地下室顶板门式架支撑模板计算书（层高4.2m）一、工程属性二、荷载设计三、模板体系设计设计简图如下：模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)四、面板验算根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，以简支梁，取1m单位宽度计算。
计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.18)+1.4×2.5，1.35×(0.1+(1.1+24)×0.18)+1.4×0.7×2.5]×1＝8.14kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1＝0.11kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kNM max＝max[q1l2/8,q2l2/8+pl/4]＝max[8.14×0.12/8, 0.11×0.12/8+1.58×0.1/4]=0.04kN·mσ＝M max/W＝0.04×106/37500＝1.05N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(G1k+(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.18)×1＝4.62kN/mν＝5ql4/(384EI)＝5×4.62×1004/(384×10000×281250)＝0mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！五、小梁验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.3+(1.1+24)×0.18)+1.4×2.5，1.35×(0.3+(1.1+24)×0.18)+1.4×0.7×2.5]×0.1＝0.84kN/m1、强度验算小梁弯矩图(kN·m)M1＝0.06kN·mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.3×0.1＝0.03kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN小梁弯矩图(kN·m)M2＝1.2kN·mM max＝max[M1，M2]＝max[0.06，1.2]＝1.2kN·mσ＝M max/W＝1.2×106/83330＝14.39N/mm2≤[f]＝15.44N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V1＝0.39kN小梁剪力图(kN)V2＝3.16kNV max＝max[V1，V2]＝max[0.39，3.16]＝3.16kNτmax＝3V max/(2bh0)=3×3.16×1000/(2×100×50)＝0.95N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q＝(G1k+(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.18)×0.1＝0.48kN/m小梁变形图(mm)νmax＝0.04mm≤[ν]＝l/400＝900/400＝2.25mm满足要求！六、主梁验算1、主梁最大支座反力计算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.18)+1.4×1.5，1.35×(0.5+(1.1+24)×0.18)+1.4×0.7×1.5]×0.1＝0.74kN/mq2＝(G1k+(G3k+G2k)×h)×b=(0.5+(1.1+24)×0.18)×0.1＝0.5kN/m承载能力极限状态:按四跨连续梁，R'max＝(1.143q1静+1.223q1活)L＝1.143×0×0.1+1.223×0×0.1＝0kN按悬臂梁，R1＝0.74×0.38＝0.28kNR＝max[R'max，R1]＝0.28kN正常使用极限状态:按四跨连续梁，R'max＝1.143q2L＝1.143×0.5×0.1＝0.06kN 按悬臂梁，R1＝0.5×0.38＝0.19kNR＝max[R'max，R1]＝0.19kN2、抗弯验算计算简图如下：主梁弯矩图(kN·m)M max＝0.15kN·mσ＝M max/W＝0.15×106/83330＝1.78N/mm2≤[f]＝15.44N/mm2 满足要求！3、抗剪验算主梁剪力图(kN)V max＝0.84kNτmax＝3V max/(2bh0)=3×0.84×1000/(2×100×50)＝0.25N/mm2≤[τ]＝1.66N/mm2 满足要求！4、挠度验算主梁变形图(mm)νmax＝0.23mm≤[ν]＝0.25mm满足要求！七、门架稳定性验算q1=G mk+G jk n j+G sk n s×4/5+G bk n b×4/5+G jk n j+G sk n s=0.1+0.1×1+0.1×2×4/5+0.1×2×4/5+0.1×2+0 .1×2=0.92kNq2=G gk(b+l a)×5/4=0.04×(1.22+0.9)×5/4=0.12kNq3=G zk n z+G xk n x=0.1×2+0.1×1=0.3kNq4=2×G gk×4×l b/cos(arctan((5×h0)/(4×l b)))=2×0.04×4×0.9/cos(arctan((5×1.93)/(4×0.9)))=0.92 kNq5=G gk×(b+l a+l b)=0.05×(1.22+0.9+0.9)=0.15kNN Gk=(q1+q2+q3+q4+q5+G fk)/h0=(0.92+0.12+0.3+0.92+0.15+0.2)/1.93=1.36kN/m∑N Gik=((G2k+G3k)×h+G1k)×((l a+b)×l b)=((24+1.1)×0.18+0.75)×((0.9+1.22)×0.9)=10.05kN N Q1k=Q1k×((l a+b)×l b)=1×((0.9+1.22)×0.9)=1.91kN-------------N1=0.9×[1.2×(N gk×H+∑N Gik)+1.4×N Q1k]=0.9×[1.2×(1.36×4.2+10.05)+1.4×1.91]=19.4kNN2=0.9×[1.2×(N gk×H+∑N Gik)+0.9×1.4×(N Q1k+2×(Q k×22)/(10b))]=0.9×[1.2×(1.36×4.2+10.05) +0.9×1.4×(1.91+2×0.09×22/(1.22×10))]=19.23kNN3=0.9×[1.35×(N gk×H+∑N Gik)+1.4×(0.7×N Q1k+0.6×2×(Q k×22)/(10b))]=0.9×[1.35×(1.36×4.2 +10.05)+1.4×(0.7×1.91+0.6×2×0.09×22/(1.22×10))]=20.85kNλ=k0h0/i=1.13×1930/15.8=139，查表得，φ＝0.38σ＝N w/(ΦA)＝20853.88/(0.38×489×2)＝55.38N/mm2≤[σ]=1×205=205N/mm2满足要求！八、可调托座验算按上节计算可知，可调托座受力N＝20.85/2=10.43kN≤[N]＝30kN满足要求！-------------。
最新地下室顶板200mm厚落地式楼板模板支架计算
地下室顶板200m m厚落地式楼板模板支架计算地下室顶板200mm厚落地式楼板模板支架计算设计规范：《扣件式钢管脚手架安全技术规范》板底支撑参数板底支撑形式：托梁支撑木方的间隔距离（mm）：300木方的截面宽度（mm）：50木方的截面高度（mm）：100顶托内托梁材料选择：木方100×100mm脚手架参数立柱横向间距或排距l（m）：1.00立柱纵向间距b（m）：1.00脚手架步距h（m）：1.50脚手架搭设高度H（m）：4.25立杆上端伸出至模板支撑点的长度a（m）：0.30扣件抗滑移力系数：1.0钢管外径：Φ48×3.0钢管强度折减系数：1.0剪刀撑：加强型荷载参数支撑架用途：混凝土结构脚手架模板自重（kN/m2）：0.30混凝土和钢筋自重（kN/m3）：25.10 楼板现浇厚度D（m）0.20施工均布荷载标准值（kN/m2）：2.50风荷载参数基本风压W0（kPa）：0.50风荷载体型系数μs：0.126风荷载高度变化系数μz：1.00楼板模板扣件钢管高支撑架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为4.3m，立杆的纵距 b=1.00m，立杆的横距 l=1.00m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距300mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
浙江梁板模板设计计算
梁、板底模板及扣件式钢管模板支架的设计在一般房屋建筑工程施工中，以胶合板模板和为扣件式钢管模板支架应用最为普遍，住房和城乡建设部2008年8月6日颁布的《建筑施工模板安全技术规范》JGJ162——2008给模板工程设计提供了依据，该规范自2008年12月1日起实施。
模板支架的设计应遵守《建筑施工扣件式钢管脚手架技术规范》JGJ130——2001，浙江省内工程还应遵守浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035——2006，其他省内工程可参考该规程使用。
模板及支架的设计有两项重要内容:一是设计计算,二是支架的构造要求,其它内容在此不作讨论,本文就这两项内容予以阐述,为便于应用,还给出一项模板及支架设计计算的实例。
一．模板及支架的设计计算梁、板底模板及支架的设计采用概率极限状态设计法，包括两项内容：承载能力极限状态的计算和正常使用极限状态的计算。
模板及支架常用材料一般是：除直接支承胶合板的内楞（小梁）为木方外，其他构件（纵横向水平杆、立杆、竖向剪刀撑和水平剪刀撑）均为钢管（φ48×3.5）.计算内容如下:(一)模板面板计算1. 承载能力极限状态(1)抗弯强度计算: δ＝m f WM max 式中M max 为最不利弯矩设计值；W 为截面抵抗矩, f m 为抗弯强度设计值,木胶合板f m 取15N/mm 2。
(2)抗剪强度计算: τ＝bhV 23max ≤f v 式中V max 为最不利剪力设计值；b 、h 分别为模板截面宽度、高度, f v 为抗剪强度设计值，木胶合板f v 取1.4N/mm 2。
2．正常使用极限状态挠度计算：w ≤[w]式中[w]为容许挠度，对结构表面隐蔽（如梁底、板底有抹灰粉刷层）的模板为模板计算跨度的1/250；对结构表面外露（如清水混凝土）的模板为模板计算跨度的1/400。
以上模板计算跨度就是直接支承胶合板的内楞（小梁）的间距。
（二）内楞的计算1. 承载能力极限状态(1)抗弯强度计算: δ＝m f WM max 式中符号意义同上，对于木方， f m 取13N/mm 2。
某工程现浇顶板模板支架计算书(梁、板、高支撑)_secret
浙江台州**综合楼大堂现浇顶板模板支撑架计算书一、工程概况大堂中间无柱，顶板由现浇梁板组成，板顶标高8.17m，板厚120m。
梁截面尺寸取代表性尺寸，分别取400×1300mm和300×1100mm两种，梁轴纵横交叉网距为4000×3900mm。
二、支撑架设计（一）梁1、梁底模下小楞为60×100mm红松木方条，小楞下大楞为φ48×3.5mm脚手架钢管；2、梁支撑架采用φ48×3.5mm脚手架钢管，为梁轴线两侧支设。
（二）板1、板底模下小楞为50×80mm红松木方条，小楞下大楞为φ48×3.5mm脚手架钢管；撑架进行构造加强。
（三）为搭设方便，梁板支撑架一并整体支设。
列表如下：项目底模下小楞杆大楞杆支撑架材料规格(mm）间距(mm) 材料及规格间距(mm)材料及规格立杆纵距La（mm）立杆横距Lb（mm）水平杆步距h（mm）梁400×1300 红松方条60×100250 φ48×3.5钢管2根1000 φ48×3.5钢管1000 1000 1500 300×1100 333 1根1000板：厚120 红松方条50×80500 φ48×3.5钢管1000φ48×3.5钢管1000 1000 1500楞钢管为2根扣在一起，扣件位置应紧靠小楞杆边，且与立杆连接用双扣件。
板的大楞杆与立杆的连接应采用双扣件。
（四）高支撑架采用钢管格构立柱，钢管水平加强层和竖向剪刀撑加强，见图示。
（五）支撑架立杆的基础为：室内分层夯填回填土至需要标高，保证其承载力达到80KN/m2，然后在夯实地面上整体浇筑100mm厚C10砼垫层，立杆下面需设200×200×50mm的木垫板。
三、设计简图（一）梁板大小横楞：注：梁大楞为双杆双扣件，板大楞与立杆连接处为双扣件（二）满堂支撑，钢管格构立柱，钢管水平加强层，竖向剪刀撑平面布置图：（三）钢管格构柱（四）竖向剪刀撑立面及水平加强层标高位置四、分项计算 （一）梁支撑 1、400×1300梁 1），梁底模下小横楞验算 60×100红松方木条 @250mm ⑴荷载计算模板及支架自重（按组合钢模板取值） 0.75KN/m 2新浇砼自重 24×1.3=31.2KN/m 2钢筋自重振捣砼时产生的荷载 2.0KN/m 2×1.4=2.8KN/m 2 ⑵计算简图qCa 400 a L(1000)⑶挠度验算 f max = [8-4 (C/L)2 +(C/L)3]≤ = =2.0mm式中 q 1=40.68×0.25=10.17 KN/mC=0.4m ，L=1.0m ，C/L=0.4/1.0=0.4，(C/L)2=0.16，(C/L)3=0.064 E 取8100N/mm 2，I=1/12×60×1003=5000000mm 4代入 f max = (8-4×0.16+0.064)= ×7.427=1.94mm ＜2.0mm 挠度满足要求！1.5×1.3=1.95KN/m 2小计：33.9KN/m 2×1.2=40.68KN/m 2 q 1 C L 3 384 E I L 500 1000500 10.17×0.4×1.03×1012384×8100×5000000 0.4068×10131.5552×1013式中 M max = （2- ）q 2=(40.68+2.8) ×0.25=43.48×0.25=10.87 KN/m∴M max = (2 - )=0.87 KN ·mW=1/6bh 2=1/6×60×1002=100000mm 3代入 M max /W = =8.7N/mm 2＜13N/mm 2强度满足要求！2）小楞下大楞验算 采用φ48×3.5mm 钢管 ⑴荷载计算：同小楞荷载。
脚手架架在楼板上计算书(地下室顶板上及二层楼板上)
脚手架搭设在地下室顶板上计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-2010一、工程属性二、支架搭设参数1、模板支架搭设参数2、脚手架搭设参数立杆排数N 2立杆底部垫板尺寸(m)【a×b】0.2×0.2 立杆纵、横向间距(m)【la×lb】 1.6×0.9 设计简图如下：脚手架楼板_平面图脚手架楼板_立面图三、荷载参数每根立杆传递荷载q k(kN) 30 板上活荷载标准值Q k(kN/m2) 1钢筋混凝土自重标准值N G1K(kN/m3) 25.1 模板及支架自重标准值N G2K (kN/m2) 0.3四、各楼层荷载计算1、第2层荷载计算钢筋弹性模量E s(N/mm2) 210000 砼弹性模量E c(N/mm2) 28000 砼的龄期T(天) 28 砼的强度等级C30 砼的实测抗压强度f c(N/mm2) 30 砼的实测抗拉强度f t(N/mm2) 1.43脚手架立杆传递荷载标准值：q k=30kN;板的短边计算跨度：l=Bc=4.00m立杆荷载作用间距：e=lb=0.90m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.20+0+0.25=0.45m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.20+0+0.25=0.45m s为垫板的厚度，此处忽略不计。
当bcx≥bcy，bcy≤0.6*l，bcx≤l时，b=bcy+0.7*l=0.45+0.7*4.00=3.25m当局部荷载作用在板的非支承边附近，即d<b/2时，荷载的有效分布宽度应予折减，b1，=b/2+d=1.88m当e<b时，荷载的有效分布宽度应予折减，b2，=b/2+e/2=2.08mb，=min{ b1，，b2，}=1.88m得：M max=42.00kN.m板短边等效楼面均布活荷载标准值：q1=8M max/(bl2)=8*42.00/(1.88×4.002)=11.20kN/m2板的长边计算跨度：l=Bl=5.4m立杆荷载作用间距：e=la=1.60m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=b+2s+hi=0.20+0+0.25=0.45m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=a+2s+hi=0.20+0+0.25=0.45m s为垫板的厚度，此处忽略不计。
脚手架架在楼板上计算书(地下室顶板上及二层楼板上)
脚手架架在楼板上计算书(地下室顶板上及二层楼板上)————————————————————————————————作者：————————————————————————————————日期：脚手架搭设在地下室顶板上计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-2010一、工程属性脚手架基础所在楼层数 2 第2层混凝土楼板厚度h2(mm) 250 第1层层高H1(m) 3.8 第1层混凝土楼板厚度h1(mm) 400 楼板的计算单元长度B l(m) 5.4 楼板的计算单元宽度B C(m) 4楼盖板配筋信息表楼层钢筋位置配筋量及等级钢筋面积（mm2）第2层X向正筋HRB400Ф12@150A SX =753.6 Y向正筋HRB400Ф12@150A SY =753.6 X向负筋HRB400Ф12@150A SX，=753.6 Y向负筋HRB400Ф12@150A SY，=753.6第1层X向正筋HRB400Ф14@150A SX =1025.7 Y向正筋HRB400Ф14@150A SY =1025.7 X向负筋HRB400Ф14@150A SX，=1025.7 Y向负筋HRB400Ф14@150A SY，=1025.7二、支架搭设参数1、模板支架搭设参数楼层立杆的纵向间距La(m) 立杆横向间距Lb(m) 立杆步距h(m) 支座周长(m)1 1.5 1.05 1.8 0.82、脚手架搭设参数脚手架搭设方式平行短边脚手架内排立杆离楼板短边距离a1(m) 0.25立杆排数N 2立杆底部垫板尺寸(m)【a×b】0.2×0.2 立杆纵、横向间距(m)【la×lb】 1.6×0.9 设计简图如下：脚手架楼板_平面图脚手架楼板_立面图三、荷载参数每根立杆传递荷载q k(kN) 30 板上活荷载标准值Q k(kN/m2) 1钢筋混凝土自重标准值N G1K(kN/m3) 25.1 模板及支架自重标准值N G2K (kN/m2) 0.3四、各楼层荷载计算1、第2层荷载计算钢筋弹性模量E s(N/mm2) 210000 砼弹性模量E c(N/mm2) 28000 砼的龄期T(天) 28 砼的强度等级C30 砼的实测抗压强度f c(N/mm2) 30 砼的实测抗拉强度f t(N/mm2) 1.43脚手架立杆传递荷载标准值：q k=30kN;板的短边计算跨度：l=Bc=4.00m立杆荷载作用间距：e=lb=0.90m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.20+0+0.25=0.45m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.20+0+0.25=0.45m s为垫板的厚度，此处忽略不计。
200板厚顶架计算
楼板模板门式脚手架支撑计算书门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）。
计算的脚手架搭设高度为3.6米，门架型号采用MF1219，钢材采用Q235。
搭设尺寸为：门架的宽度 b = 1.22米，门架的高度 h0 = 1.93米，步距1.95米，跨距 l = 0.92米。
门架 h1 = 1.54米，h2 = 0.08米，b1 = 0.75米。
门架立杆采用42.0×2.5mm钢管，立杆加强杆采用26.8×2.5mm钢管。
每榀门架之间的距离0.92m，梁底木方距离350mm。
梁底木方截面宽度80mm，高度80mm。
梁顶托采用160×80mm木方。
1——立杆；2——立杆加强杆；3——横杆；4——横杆加强杆图1 计算门架的几何尺寸图图2 模板支架示意图一、楼板底木方的计算木方按照简支梁计算，木方的截面力学参数为1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1 = 25.500×0.200×0.350=1.785kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.340×0.350=0.119kN/m(3)活荷载为施工人员与施工设备产生的荷载(kN/m)：经计算得到，活荷载标准值 q3 = 4.000×0.350=1.400kN/m经计算得到，木方荷载计算值 Q = 1.2×(1.785+0.119)+1.4×1.400=4.245kN/m 2.木方强度、挠度、抗剪计算4.24kN/m木方计算简图0.684木方弯矩图(kN.m)0.899木方剪力图(kN)经过计算得到从左到右各支座力分别为N1=2.029kNN2=2.246kNN3=2.078kNN4=0.520kNN5=3.968kNN6=2.106kN经过计算得到最大弯矩 M= 0.683kN.m经过计算得到最大支座 F= 3.968kN经过计算得到最大变形 V= 2.2mm木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 8.00×8.00×8.00/6 = 85.33cm3；I = 8.00×8.00×8.00×8.00/12 = 341.33cm4；(1)木方抗弯强度计算抗弯计算强度 f=0.683×106/85333.3=8.00N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算 [可以不计算]截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×3.149/(2×80×80)=0.738N/mm2截面抗剪强度设计值 [T]=1.50N/mm2木方的抗剪强度计算满足要求!(3)木方挠度计算最大变形 v =2.2mm木方的最大挠度小于1220.0/250,满足要求!二、楼板底托梁的计算梁底托梁选择三榀门架的跨度作为一计算单元。
楼板模板支架计算书
楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
模板支架搭设高度为4.8米，搭设尺寸为：立杆的纵距 b=0.90米，立杆的横距 l=0.90米，立杆的步距 h=1.50米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.000×0.200×0.900+0.350×0.900=4.815kN/m活荷载标准值 q2 = (2.000+1.000)×0.900=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×4.815+1.4×2.700)×0.300×0.300=0.086kN.m经计算得到面板抗弯强度计算值 f = 0.086×1000×1000/48600=1.770N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×4.815+1.4×2.700)×0.300=1.720kN截面抗剪强度计算值 T=3×1720.0/(2×900.000×18.000)=0.159N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×7.515×3004/(100×6000×437400)=0.157mm面板的最大挠度小于300.0/250,满足要求!二、纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 4.49cm3；截面惯性矩 I = 10.78cm4；1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q11 = 25.000×0.200×0.300=1.500kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.300=0.105kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q2 = (1.000+2.000)×0.300=0.900kN/m静荷载 q1 = 1.2×1.500+1.2×0.105=1.926kN/m活荷载 q2 = 1.4×0.900=1.260kN/m2.抗弯强度计算最大弯矩 M = 0.1ql2=0.1×3.19×0.90×0.90=0.258kN.m最大剪力 Q=0.6×0.900×3.186=1.720kN最大支座力 N=1.1×0.900×3.186=3.154kN抗弯计算强度 f=0.258×106/4491.0=57.46N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!3.挠度计算三跨连续梁均布荷载作用下的最大挠度V=(0.677×2.505+0.990×0.900)×900.04/(100×2.06×105×107780.0)=0.501mm纵向钢管的最大挠度小于900.0/150与10mm,满足要求!三、板底支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力，P=3.15kN3.15kN 3.15kN 3.15kN 3.15kN 3.15kN 3.15kN 3.15kN 3.15kN 3.15kN 3.15kN支撑钢管计算简图0.757支撑钢管弯矩图(kN.m)0.121支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax=0.757kN.m最大变形 vmax=1.98mm最大支座力 Qmax=10.304kN抗弯计算强度 f=0.76×106/4491.0=168.56N/mm2支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于900.0/150与10mm,满足要求!四、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=10.30kN单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
楼板模板木支撑架计算书
楼板模板木支撑架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施《混凝土结构设计规范》(GB50010-2010)、工木脚手架安全技术规范》(JGJ164-2008)、《木结构设计规范》(GB 50005━2003)、《建筑结构荷载规范》(2006年版)(GB 50009-2012)等编制。
一、基本参数信息1、模板支架参数横向间距或排距(m):1;立杆的间距(m):1;模板支架计算高度(m):3;立柱采用:方木;立杆方木截面宽度(mm):60;立杆方木截面高度(mm):80;斜撑截面宽度(mm):30;斜撑截面高度(mm):40;帽木截面宽度(mm):60;帽木截面高度(mm):80;斜撑与立杆连接处与帽木的距离(mm):600;板底支撑形式:方木支撑;方木间隔距离(mm):300;方木截面宽度(mm):40;方木截面高度(mm):60;2、荷载参数模板与木块自重:0.35;混凝土和钢筋自重:25.1;荷载参数楼板现浇厚度:0.1;施工均布荷载标准值:1.50;3、板底方木参数板底弹性模量(N/mm^2):9000;板底抗弯强度设计值(N/mm^2):11;板底抗剪强度设计值(N/mm^2):1.4;4、帽木方木参数帽木方木弹性模量(N/mm^2):9000;帽木方木抗弯强度设计值(N/mm^2):11;帽木方木抗剪强度设计值(N/mm^2):1.4;5、斜撑方木参数斜撑方木弹性模量(N/mm^2):9000;斜撑方木抗压强度设计值(N/mm^2):11;斜撑方木抗剪强度设计值(N/mm^2):1.4;6、立柱方木参数立杆弹性模量(N/mm^2):9000;立杆抗压强度设计值(N/mm^2):11;立杆抗剪强度设计值(N/mm^2):1.4;7、面板参数面板弹性模量(N/mm^2):6000;面板厚度(mm):18;面板自重(kN/m^2):;面板抗弯设计值(N/mm^2):17;面板抗剪设计值(N/mm^2):1.3;8、楼板强度参数楼板模板木支架的钢筋级别:HRB335;楼板模板木支架的混凝土强度等级:C30;楼板模板木支架的每标准层施工天数:8.0;楼板模板木支架的楼板截面支座配筋率:0.3;楼板模板木支架的楼板短边比长边的比值:1.0;楼板模板木支架的楼板的长边长度:5.0;楼板模板木支架的施工平均温度(C):15;二、模板面板计算依据《建筑施工模板安全技术规范》JGJ162-2008,5.2,以及《建筑施工木脚手架安全技术规范》JGJ164-2008，4.1.4面板为受弯结构,需要验算其抗弯强度和刚度。
地下室顶板模板支撑施工方案
岗山村经济适用房B2#、B3#、B5#、B6#楼及地下车库工程地下室模板支撑搭设施工方案目录一、工程概况....................................... (3)二、编制依据..................................... (3)三、施工计划..................................... (4)四、施工工艺..................................... (5)五、施工安全保证措施..................................... ..11六、劳动力计划..................................... . (16)七、计算书..................................... .. (17)一、工程结构概况：岗山村经济适用房B2#、B3#、B5#、B6#楼，B14#(门卫）及沿B地块9-36轴、A-R轴后浇带（含后浇带）地下车库（含人防）工程位于江宁区东山街湖山路与文靖东路西北角。
总建筑面积约81167.35㎡，地下二层，地下室建筑面积为22109㎡；主楼为2、3、5、6四幢楼，全部设计为26层，建筑面积约为59049.35㎡。
二、编制依据：1. 《建筑施工模板安全技术规范》JGJ162-20082. 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113. 《施工手册》（第五版）4. 《江苏省建筑安装工程施工技术操作规程－混凝土结构工程》DGJ32/J30-2006(第四分册)5. 《建筑结构静力计算手册》第二版6. 《建筑施工高处作业安全技术规范》JGJ59-2011三、施工计划：模板方案选择（一）、本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。
落地式楼板模板支架计算3(5.55)
楼板模板扣件钢管高支撑架计算书（B1~LG层5.55米层高）计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为5.6m，立杆的纵距 b=0.50m，立杆的横距 l=0.50m，步距 h=1.20m。
面板厚度16mm，剪切强度1.4N/mm2，抗弯强度13.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距290mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
梁顶托采用双钢管48×2.8mm。
模板自重0.50kN/m2，混凝土钢筋自重40.00kN/m3，施工活荷载1.00kN/m2。
扣件计算折减系数取1.00。
图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元采用的钢管类型为48×2.8。
一、支撑木方的计算木方按照均布荷载计算。
1.荷载的计算(1)大型设备、结构构件可变均布荷载(kN/m)：q11 = 40.000×0.290=11.600kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.500×0.290=0.145kN/m(3)活荷载为大型设备结构构件可变荷载、施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q2 = (1.000+0.000)×0.290+11.600=11.890kN/m静荷载 q1 = 1.20×0.000+1.20×0.145=0.174kN/m活荷载 q2 = 1.40×11.890=16.646kN/m计算单元内的木方集中力为(16.646+0.174)×0.500=8.410kN2.木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 8.410/0.500=16.820kN/m最大弯矩 M = 0.1ql2=0.1×16.82×0.50×0.50=0.421kN.m最大剪力 Q=0.6×0.500×16.820=5.046kN最大支座力 N=1.1×0.500×16.820=9.251kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 83.33cm3；截面惯性矩 I = 416.67cm4；(1)木方抗弯强度计算抗弯计算强度 f=0.421×106/83333.3=5.05N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到0.145kN/m最大变形 v =0.677×0.145×500.04/(100×9000.00×4166666.8)=0.002mm木方的最大挠度小于500.0/250,满足要求!二、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室顶板200mm厚落地式楼板模板支架计算设计规范：《扣件式钢管脚手架安全技术规范》板底支撑参数板底支撑形式：托梁支撑木方的间隔距离（mm）：300木方的截面宽度（mm）：50木方的截面高度（mm）：100顶托内托梁材料选择：木方100×100mm脚手架参数立柱横向间距或排距l（m）：1.00立柱纵向间距b（m）：1.00脚手架步距h（m）：1.50脚手架搭设高度H（m）：4.25立杆上端伸出至模板支撑点的长度a（m）：0.30扣件抗滑移力系数：1.0钢管外径：Φ48×3.0钢管强度折减系数：1.0剪刀撑：加强型荷载参数支撑架用途：混凝土结构脚手架模板自重（kN/m2）：0.30混凝土和钢筋自重（kN/m3）：25.10楼板现浇厚度D（m）0.20施工均布荷载标准值（kN/m2）：2.50风荷载参数基本风压W（kPa）：0.50风荷载体型系数μs：0.126风荷载高度变化系数μz：1.00楼板模板扣件钢管高支撑架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为4.3m，立杆的纵距 b=1.00m，立杆的横距 l=1.00m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距300mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
梁顶托采用100×100mm木方。
模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元按照扣件新规范中规定并参照模板规范，确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.10×0.20+0.30)+1.40×2.50=9.884kN/m2由永久荷载效应控制的组合S=1.35×25.10×0.20+0.7×1.40×2.50=9.227kN/m2由于可变荷载效应控制的组合S最大，永久荷载分项系数取1.2，可变荷载分项系数取1.40采用的钢管类型为φ48×3.0。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.100×0.200×1.000+0.300×1.000=5.320kN/m活荷载标准值 q2 = (0.000+2.500)×1.000=2.500kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 100.00×1.80×1.80/6 = 54.00cm3；I = 100.00×1.80×1.80×1.80/12 = 48.60cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×5.320+1.40×2.500)×0.300×0.300=0.089kN.m 经计算得到面板抗弯强度计算值 f = 0.089×1000×1000/54000=1.647N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×5.320+1.4×2.500)×0.300=1.779kN 截面抗剪强度计算值 T=3×1779.0/(2×1000.000×18.000)=0.148N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×5.320×3004/(100×6000×486000)=0.100mm 面板的最大挠度小于300.0/250,满足要求!二、支撑木方的计算木方按照均布荷载计算。
1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11 = 25.100×0.200×0.300=1.506kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.300×0.300=0.090kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q2 = (2.500+0.000)×0.300=0.750kN/m 静荷载 q1 = 1.20×1.506+1.20×0.090=1.915kN/m活荷载 q2 = 1.40×0.750=1.050kN/m计算单元内的木方集中力为(1.050+1.915)×1.000=2.965kN2.木方的计算按照两跨连续梁计算，计算公式如下:均布荷载 q = 2.965/1.000=2.965kN/m最大弯矩 M = 0.125ql2=0.125×2.97×1.00×1.00=0.371kN.m最大剪力 Q=0.625×1.000×2.965=1.853kN最大支座力 N=1.25×1.000×2.965=3.707kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；(1)木方抗弯强度计算抗弯计算强度 f = M/W =0.371×106/83333.3=4.45N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算最大剪力的计算公式如下:Q = 0.625ql 截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1853/(2×50×100)=0.556N/mm 2 截面抗剪强度设计值 [T]=1.30N/mm 2 木方的抗剪强度计算满足要求!(3)木方挠度计算挠度计算按照规范要求采用静荷载标准值，均布荷载通过变形受力计算的最大支座力除以木方计算跨度(即木方下小横杆间距)得到q=1.596kN/m 最大变形v=0.521ql 4/100EI=0.521×1.596×1000.04/(100×9000.00×4166667.0)=0.222mm 木方的最大挠度小于1000.0/250,满足要求!三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。
集中荷载取木方的支座力 P= 3.707kN 均布荷载取托梁的自重 q= 0.096kN/m 。
3.71kN 3.71kN 3.71kN 3.71kN 3.71kN 3.71kN 3.71kN3.71kN 3.71kN 3.71kN 3.71kN托梁计算简图1.248托梁弯矩图(kN.m)托梁剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：2.00kN 2.00kN 2.00kN 2.00kN 2.00kN 2.00kN 2.00kN2.00kN 2.00kN 2.00kN 2.00kN托梁变形计算受力图0.116托梁变形图(mm)经过计算得到最大弯矩 M= 1.479kN.m 经过计算得到最大支座 F= 15.658kN 经过计算得到最大变形 V= 0.491mm 顶托梁的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 10.00×10.00×10.00/6 = 166.67cm 3； I = 10.00×10.00×10.00×10.00/12 = 833.33cm 4；(1)顶托梁抗弯强度计算抗弯计算强度 f = M/W =1.479×106/166666.7=8.87N/mm 2 顶托梁的抗弯计算强度小于13.0N/mm 2,满足要求!(2)顶托梁抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×5975/(2×100×100)=0.896N/mm2截面抗剪强度设计值 [T]=1.30N/mm2顶托梁的抗剪强度计算满足要求!(3)顶托梁挠度计算最大变形 v =0.491mm顶托梁的最大挠度小于1000.0/250,满足要求!四、立杆的稳定性计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN)：N G1 = 0.135×4.250=0.574kN钢管的自重计算参照《扣件式规范》附录A 满堂架自重标准值，设计人员可根据情况修改。
(2)模板的自重(kN)：N G2 = 0.300×1.000×1.000=0.300kN(3)钢筋混凝土楼板自重(kN)：N G3 = 25.100×0.200×1.000×1.000=5.020kN经计算得到，静荷载标准值 N G = (N G1+N G2+N G3) = 5.894kN。
