常用电气元件介绍
常用电气元件基础
压释放的保护性能。接触器通常分为交流接触器和直流接触器。
交 流 接 触 器
直 流 接 触 器
2.2接触器结构和工作原理
1. 其主要结构：电磁机构、触点 系统、灭弧机构、回位弹簧力装 置、支架与底座等。 2.工作原理：当线圈得电后，衔铁 被吸合，带动三对主触点闭合，接 通电路，辅助触点也闭合或断开； 当线圈失电后，衔铁被释放，三对 主触点复位，电路断开，辅助触点 也断开或闭合
5.2按钮的结构及工作原理： 1）基本结构及工作原理： 2）文字符号：SB 3）图形符号：
6
7
SB
SB 复合按钮
SB
1
2 5
常开按钮 常闭按钮
3
4
电气元件 — 按钮
4）按钮的使用：
（1）选择时应根据所需的触头数、使用的场所及颜 色来确定。 （2）按钮颜色要求： ① “停止”和“急停”按钮是红色。 ② “起动”按钮的颜色是绿色。 ③ “起动” 与“停止”交替动作的按钮必须是黑 色、白色或灰色，不得用红色和绿色。
电气元件 — 热继电器
3.3热继电器的工作过程演示：
电气元件 — 热继电器
2）文字符号：FR 3）图形符号：
热元件
常开触头
常闭触头
串联在主电路中
串联在控制电路中
电气元件 — 继电器
4、继电器
继电器是一种利用电流、 电压、时间、温度等信号 的变化来接通或断开所控 制的电路，以实现自动控 制或完成保护任务的自动 电器。
电磁式 电动式 电子式等。
按延时方式分
通电延时型 断电延时型
时间继电器的文字符号和图形符号
KT a) b) c) KT KT d) KT KT
KT
KT
常用电气元件
压力传感器的主要类型包括应变片式、 压阻式、电容式和电感式等，根据不 同的应用场景选择合适的类型。
压力传感器的安装位置和连接方式对 测量结果也有影响，应按照产品说明 进行正确安装和连接。
温度传感器
温度传感器是一种能够感受温 度并转换成可用输出信号的传 感器，广泛应用于温度检测和
控制系统。
温度传感器的主要类型包括热 电阻、热电偶、集成温度传感 器和红外线温度传感器等，根 据不同的测量范围和精度要求
择合适的类型。
位置传感器的安装位置和连接方式对测量结果也有影 响，应按照产品说明进行正确安装和连接。
位置传感器是一种能够检测物体位置并转换成 可用输出信号的传感器，广泛应用于各种自动 化控制系统中。
位置传感器的分辨率、线性度、重复性和可靠性 等性能指标对测量结果的准确性有很大影响，选 择时应充分考虑。
热继电器
总结词
热继电器是一种利用电流热效应进行工作的保护元件，当电 路中的电流超过预定值时，热继电器会动作，切断电路。
详细描述
热继电器由双金属片和热元件组成，当电流通过热元件时， 会产生热量使双金属片弯曲，推动触点断开，从而切断电路 。热继电器具有过载保护功能，能够有效地防止电气设备过 载运行。
漏电保护器
调节阀
通过调节流体流量来控制系统 的压力、温度等参数。
安全阀
在系统压力超过预定值时自动 开启，释放压力，保护系统安
全。
方向阀
控制流体流动方向，常用于控 制气动或液压系统。
电动执行机构
电动推杆
通过电机驱动推杆伸缩，实现 远程控制和自动化操作。
电动调节阀
将电机与调节阀集成在一起， 实现快速、精确的调节。
常用电气元件
目 录
电气元件ppt课件
目录
电气元件概述常见电气元件介绍电气元件的特性与参数电气元件的应用场景电气元件的维护与故障排除案例分析与实践操作
01
CHAPTER
电气元件概述
电气元件是构成电力系统的基础单元，用于实现特定的电气功能。
定义
根据其功能和应用，电气元件可分为开关电器、保护电器、测量电器、控制电器等。
电阻器是电气元件中最为基础的元件之一，其作用是限制电流的流动。
总结词
电阻器可以通过串联或并联的方式接入电路中，以改变电路的阻抗，进而控制电流的大小。在实践操作中，电阻器通常用于调节电路中的电压和电流，实现电路的稳压、滤波等功能。
详细描述
总结词
电容器是一种储能元件，其作用是储存电荷。
详细描述
电容器在电路中主要起到滤波、去耦、旁路等作用，通过充放电过程来平滑电路中的电压波动。在实践操作中，电容器通常用于电源滤波、信号处理等场合，以提高电路的稳定性和可靠性。
THANKS
感谢您的观看。
选择原则
使用注意事项
替代与升级
维护与检修
元件的安装、使用和保养规范，确保安全可靠运行。
当现有元件无法满足需求时，如何选择替代或升级方案。
元件在使用过程中可能出现的故障及相应的处理方法。
04
CHAPTER
电气元件的应用场景
用于切断或闭合高压电路，控制电流的通断。
断路器
用于改变电压，实现电力传输和分配。
变压器
用于测量和保护电力系统中的电流和电压。
互感器
用于保护电力设备免受雷电过电压的损害。
避雷器
电阻器
用于限制电流和调节电压。
Байду номын сангаас
电容器

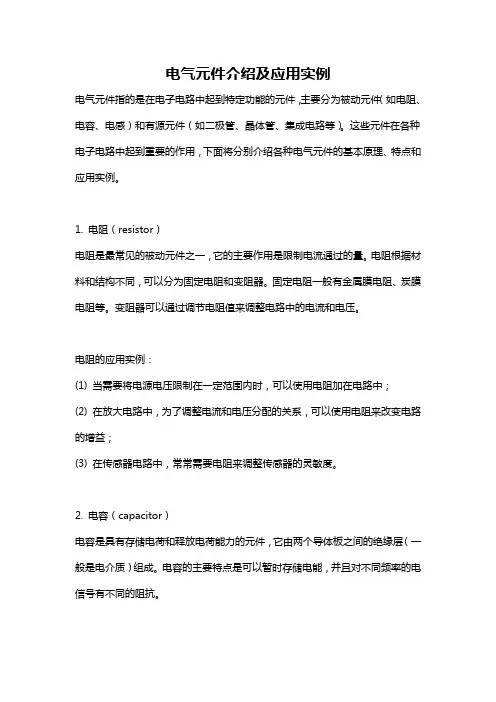

电气元件介绍及应用实例
电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。
这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。
1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。
电阻根据材料和结构不同，可以分为固定电阻和变阻器。
固定电阻一般有金属膜电阻、炭膜电阻等。
变阻器可以通过调节电阻值来调整电路中的电流和电压。
电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。
2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。
电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。
电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。
3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。
电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。
电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。
4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。
当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。
二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。

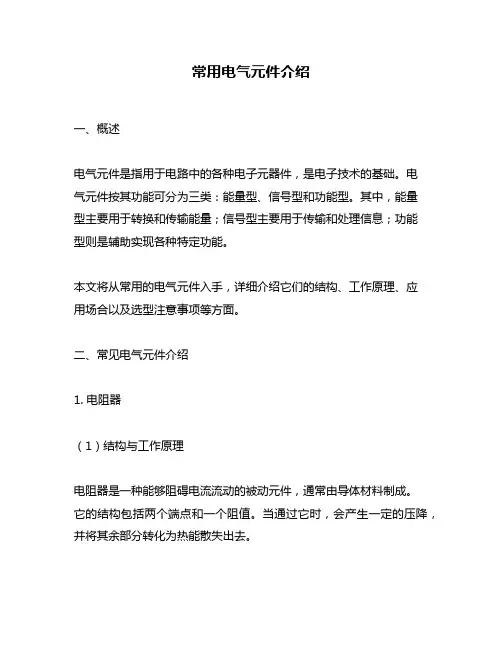

常用电气元件介绍
常用电气元件介绍一、概述电气元件是指用于电路中的各种电子元器件，是电子技术的基础。
电气元件按其功能可分为三类：能量型、信号型和功能型。
其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。
本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。
二、常见电气元件介绍1. 电阻器（1）结构与工作原理电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。
它的结构包括两个端点和一个阻值。
当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。
（2）应用场合在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。
例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。
（3）选型注意事项选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。
2. 电容器（1）结构与工作原理电容器是一种具有存储电荷能力的被动元件。
它的结构由两个导体板和介质层组成。
当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。
（2）应用场合电容器经常被用来存储能量或过滤信号。
例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。
（3）选型注意事项选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。
3. 二极管（1）结构与工作原理二极管是一种具有单向导通性质的半导体元件。
它由P型半导体和N 型半导体组成。
当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。
（2）应用场合二极管广泛应用于整流、开关、限幅等电路中。
例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。
（3）选型注意事项选购时需要注意其额定电压、额定电流、反向漏电流等参数，以确保其能够在特定的工作条件下正常工作。

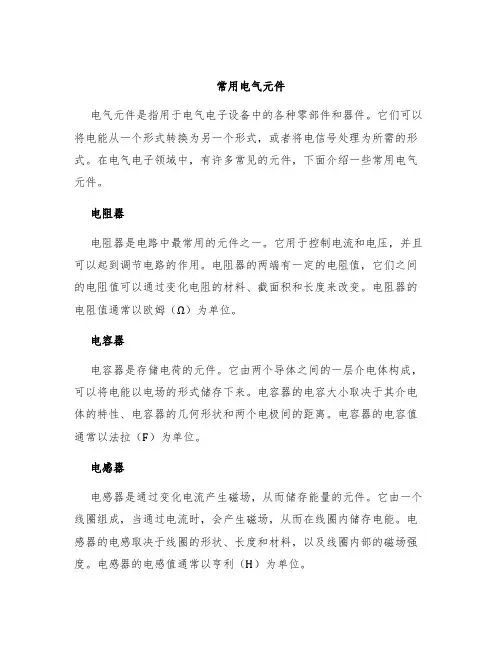

常用电气元件
常用电气元件电气元件是指用于电气电子设备中的各种零部件和器件。
它们可以将电能从一个形式转换为另一个形式，或者将电信号处理为所需的形式。
在电气电子领域中，有许多常见的元件，下面介绍一些常用电气元件。
电阻器电阻器是电路中最常用的元件之一。
它用于控制电流和电压，并且可以起到调节电路的作用。
电阻器的两端有一定的电阻值，它们之间的电阻值可以通过变化电阻的材料、截面积和长度来改变。
电阻器的电阻值通常以欧姆（Ω）为单位。
电容器电容器是存储电荷的元件。
它由两个导体之间的一层介电体构成，可以将电能以电场的形式储存下来。
电容器的电容大小取决于其介电体的特性、电容器的几何形状和两个电极间的距离。
电容器的电容值通常以法拉（F）为单位。
电感器电感器是通过变化电流产生磁场，从而储存能量的元件。
它由一个线圈组成，当通过电流时，会产生磁场，从而在线圈内储存电能。
电感器的电感取决于线圈的形状、长度和材料，以及线圈内部的磁场强度。
电感器的电感值通常以亨利（H）为单位。
二极管是一种具有非线性电阻特性的半导体元件，由P型半导体和N型半导体构成。
它只允许电流单向通过，能够将交流电信号转换为直流电信号。
二极管具有稳压、限流、整流、调制等多种用途。
常见的二极管有普通整流二极管、肖特基二极管、齐纳二极管等。
三极管三极管也是一种半导体元件，由P型半导体、N型半导体和P型半导体构成。
它是一种具有放大功能的电子元件，可以将小信号放大到较大的电流或电压。
三极管广泛应用于收音机、电视机、电脑和手机等电子产品中。
晶体管晶体管是一种半导体元件，是三极管的改进型。
它有三个电极，分别是基极、集电极和发射极，可以将小信号放大到较高的电压和电流水平。
晶体管被广泛应用于放大、开关、稳压等电路中。
电源电源是一种将电能转换为其它形式的元件，如将交流电转换成直流电、将低电压转换成高电压或将高电压降低成低电压。
电源通常由变压器、整流电路、稳压电路等组成。
常见的电源有直流电源和交流电源。
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
常用电气元件
漏电开关,主要用于防止漏电事故的发生，其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。
主绕组也有两个绕组,分别为输入电流绕组和输出电流绕组.无漏电时,输入电流和输出电流相等，在铁芯上二磁通的矢量和为零,就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。
不管三相还是单相的漏电开关都是，上面进线，下面出线。
熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器.熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。
它用于在控制电路中传递中间信号.中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的,因为过载能力比较小。
所以它用的全部都是辅助触头,数量比较多.新国标对中间继电器的定义是K，老国标是KA。
一般是直流电源供电。
少数使用交流供电。
工作原理/交流接触器当线圈通电时，静铁芯产生电磁吸力,将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行,触点闭合，从而接通电源。
当线圈断电时，吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开，切断电源。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯,辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合,直接或通过杠杆传动使动触头与静触头接触，接通电路.电磁线圈断电后，动铁芯在复位弹簧作用下自动返回,俗称释放,触头分开，电路分断。
基本电气元件介绍
基本电气元件介绍1.电阻：电阻是控制电流流动的元件，单位是欧姆。
电阻的阻值决定了电流的大小。
常见的电阻有定值电阻、变阻器和热敏电阻等。
2.电容：电容是一种可以储存电荷的元件，单位是法拉。
电容器由两个导体板和它们之间的绝缘层组成。
电容器可以储存电荷并且在需要的时候释放电荷。
3.电感：电感是一种储存电磁能量的元件，单位是亨利。
电感器由一个绕在磁性芯上的线圈组成。
当电流通过电感器时，会在线圈内产生一个磁场，这个磁场可以储存电能。
4.二极管：二极管是一种具有单向导电性质的元件。
它有两个接线口，即正极(阳极)和负极(阴极)。
当正极接在电源的正极，负极接在电源的负极时，二极管处于正向偏置状态，即允许电流通过；当正极接在电源的负极，负极接在电源的正极时，二极管处于反向偏置状态，即不允许电流通过。
5.晶体管：晶体管是一种可以放大和控制电流的元件。
晶体管主要由三个层次的半导体材料构成。
基本上晶体管可以分为三种类型：NPN型、PNP型和场效应晶体管。
晶体管广泛应用于电子设备中，如放大器、开关等。
6.可变电阻器：可变电阻器是一种能够调节电阻值的元件。
它通常采用旋钮、滑动触点或螺旋线圈来调节电阻值。
可变电阻器广泛应用于音量控制、灯光调节等电路中。
7.电源：电源是提供电力给电路的装置。
常见的电源有直流电源和交流电源。
直流电源提供稳定的直流电流，交流电源提供周期性变化的交流电流。
8.开关：开关是一种用来控制电路通断的元件。
常见的开关有单极单刀开关、双极单刀开关和双极双刀开关。
开关可以用来打开或关闭电路，实现电路功能的切换。
9.电压表和电流表：电压表用来测量电路中的电压值，单位是伏特。
电流表用来测量电路中的电流值，单位是安培。
它们是常见的电路参数测量工具。
以上是一些常见的基本电气元件的介绍。
在电路设计和实验中，这些电气元件起到了重要的作用，能够完成各种电路的功能。
常用电气元件介绍
常用电气元件介绍一、引言电气元件是电气工程中必不可少的基础组成部分，广泛应用于电路设计和电气设备制造。
本文将介绍常见的电气元件的分类、特性、应用和注意事项。
二、电气元件分类2.1 传导类电气元件传导类电气元件主要用于电流的传递和连接，包括导线、电缆和端子等。
它们的主要特点是低电阻、良好的导电性能和可靠的连接性。
应用于电路连接和电气设备内部的导电路径中。
2.2 控制类电气元件控制类电气元件主要用于控制电流的开关和调节，例如开关、按钮、继电器等。
它们的主要特点是具有可靠的开关性能和良好的电气隔离性能。
2.3 保护类电气元件保护类电气元件主要用于保护电路和电气设备，例如保险丝、保护器件等。
它们的主要特点是在电流过载、短路等异常情况下能够迅速切断电路，保护设备和人身安全。
2.4 传感类电气元件传感类电气元件主要用于检测和感知电气信号和环境变化，例如温度传感器、光敏电阻等。
它们的主要特点是能够将电信号转化为可测量或可控制的形式，广泛应用于自动化控制和数据采集领域。
三、电气元件特性与应用3.1 导线•特性：导电性好、低电阻、柔性强。
•应用：将电流传输到各个电气元件和设备中。
3.2 开关•特性：可靠的开关功能、良好的绝缘性能。
•应用：控制电路的开关，实现电流的断开或闭合。
3.3 电阻•特性：阻碍电流通过的元件、耗散电能。
•应用：限制电流大小、实现电路分压、分流。
3.4 电容•特性：可以存储电荷、能储存和释放电能。
•应用：滤波器、电源稳压、信号耦合和隔离。
3.5 电感•特性：具有感应电动势和电阻性。
•应用：滤波器、振荡电路、电压和电流的采样。
3.6 二极管•特性：具有单向导电性。
•应用：电路开关、整流器、放大器等。
3.7 三极管•特性：具有放大、开关等特性。
•应用：放大电路、开关电路、振荡电路。
3.8 继电器•特性：具有可控的开关功能。
•应用：自动控制、电力系统保护、电动机控制。
四、电气元件选型注意事项1.根据电路需求选择合适的元件型号和规格。
常用电气元件的认识(PPT31页)
• 常见漏保的图片
空开的常见故障及处理分析
• 一、 空气开关温升过高
• 原因：
•
1、触头压力过低
•
2、触头表面过分磨损或接触不良
•
3、两个导电零件连接螺丝松动
•
4、触头表面污染和氧化
• 二、辅助开关不通
• 原因：
•
1、辅助开关的动触桥卡死或脱落
•
2、辅助开关传动杆断裂或滚轮脱落
•
• 原因：
• 1、热继电器整定电流与被保护设备额定电流值不符 • 2、热继电器通过了巨大短路电流后，双金属片已经产生永久变形 • 3、热继电器外接线螺钉未拧紧或连接线不符合规定。 • 4、热继电器安装方式不符合规定或安装环境温度与保护电气设备的
环境温度相差太大。
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
4、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号的继电器。其实
质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、 动作灵敏。当其他电器的触头对数不够时，可借助中间继电器来扩展他 们的触头对数。
• 常见中间继电器图片
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
常用电气元件的认识(PPT31页)培训 课件培 训讲义 培训ppt教程管 理课件 教程ppt
6、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按 钮。常用的LA18、LA19、LA20等系列按钮适用于AC500V、DC440V， 额定电流5A，控制功率在AC300W、DC70W的控制回路中。
匝间短路
3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
常用电气元件介绍
10
电气元件介绍— 交流接触器
• 交流接触器工作过程演示
11
电气元件介绍— 交流接触器
2）文字符号：KM 3）图形符号：
线圈
主触头
辅助常开触 头
辅助常闭触头
12
电气元件介绍— 交流接触器
4）交流接触器主要型号是CJ**，具体型号意义如下：
型号
频率
辅助触头 额定电流
线圈 电压
主触头额 定电流
10
电气元件介绍
+ +
1 1
电气元件介绍
培训大纲
1、断路器 2、交流接触器 3、固态继电器 4、热继电器 5、中间继电器 6、按钮 7、指示灯 8、转换开关 9、行程开关
2
电气元件介绍
• 常用电气元件
3
电气元件介绍 — 断路器
1、断路器 1.1 断路器图片：
4
电气元件介绍— 断路器
1.2 断路器的作用： 低压断路器又叫自动空气开关，既有 手动开关作用，又能自动进行失压、欠压 过载和短路保护的电器。 可用来分配电能，不频繁地启动异步 电机，对电源线路及电动机等实行保护， 当它们发生严重的过载或短路及欠电压等 故障时能自动切断电路。
热继电器是利用电流通过元件所产生的热效应原理而 反时限动作的继电器。
19
电气元件介绍— 热继电器
图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮， 4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭 静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺 钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧
电流调节范围 0.25~0.35
常用电气元件作用介绍
常用电气元件作用介绍1. 电阻器（Resistor）：电阻器是用于限制电流的元件，其电阻值可以控制电路中的电流大小。
常常用于分压电路、限流电路和电流检测电路中。
2. 电容器（Capacitor）：电容器是用于储存电荷的元件，其两个电极之间可以储存电荷。
电容器可以用于滤波电路、定时电路和存储电路等。
在交流电路中，电容器可以通过充放电来实现电流的相位移。
3. 电感器（Inductor）：电感器是用于储存磁场能量的元件，其可以通过电流变化产生磁通量。
电感器常常用于滤波电路、调谐电路和电源补偿电路中。
4. 二极管（Diode）：二极管是一种只能允许电流单向通过的元件。
其具有正向导通和反向截断的特性。
二极管被广泛应用在整流电路和开关电路中。
5. 三极管（Transistor）：三极管是一种具有放大功能的元件，其可以通过小电流控制大电流的流动。
三极管常常用于放大电路、开关电路和振荡电路。
6. 晶体管（Transistor）：晶体管是一种半导体器件，是三极管的一种特殊形式。
其具有放大和开关功能，被广泛应用于集成电路中。
7. 可控硅（Thyristor）：可控硅是一种具有开关和控制功能的元件，其可以实现高功率电流的控制。
可控硅常常用于变频器、电机控制和电炉控制等领域。
8. 传感器（Sensor）：传感器是一类能够感知并转换各种物理量、化学量和生物量的装置。
常见的传感器包括温度传感器、湿度传感器、压力传感器和光传感器等，用于实现各种感知和测量功能。
9. 继电器（Relay）：继电器是一种电控开关，其具有由小电流控制大电流的能力。
继电器常用于电气保护、自动控制和电路隔离等场合。
10. 集成电路（Integrated Circuit）：集成电路是将许多电子元件和电路组件集成到单个芯片上的器件。
集成电路具有体积小、功耗低、可靠性高等优点，已经成为现代电子技术的关键。
以上是一些常用的电气元件及其作用介绍。
它们在电路中起到了不同的作用，通过它们的组合和配置，可以构成各种复杂的电子电路，实现不同的功能。
电气元件介绍
电阻器R（单位为欧姆<Ω>）1、按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.电容C（单位为法拉<F>）1、额定电压:指电容器在规定的工作温度范围内,长期可靠工作所能承受的最高电压.2、绝缘电阻:指电容器两极之间的电阻,又叫漏电电阻.理想的电容器的绝缘电阻为无穷大, 实际不为无穷大.绝缘电阻越大,表明电容器质量越好. R=U/I作用:调谐、滤波、耦合、隔直、交流旁路和能量转换.电感器L（单位为亨<H>）1、感抗XL（单位为欧姆<Ω>）:电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆.它与电感量L和交流电频率f的关系为XL=2πfL.2、品质因素Q :表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即：Q=XL/R. 线圈的Q值愈高,回路的损耗愈小.线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关.线圈的Q值通常为几十到一百.3、额定电流:额定电流是指能保证电路正常工作的工作电流.作用:阻交流通直流,阻高频通低频(滤波)磁珠概念:采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
1、额定电流:额定电流是指能保证电路正常工作允许通过电流.电感与磁珠的区别•一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;•电感是储能元件,而磁珠是能量转换（消耗）器件;•电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;•磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、EMI问题;•电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.二极管一、按材料分:锗二极管硅二极管•锗管导通电压:0.2-0.3V•硅管导通电压:0.6-0.7V导通电压:当正向电压超过某一数值后,二极管导通,正向电流随外加电压增加迅速增大,该电压称为导通电压.二、最高工作频率fM----二极管能承受的最高频率.通过PN结交流电频率高于此值,二极管接不能正常工作.三、最高反向工作电压VRM（V）----二极管长期正常工作时所允许的最高反压.若越过此值,PN结就有被击穿的可能,对于交流电来说,最高反向工作电压也就是二极管的最高工作电压.四、最大整流电流IOM（mA）----二极管能长期正常工作时的最大正向电流.因为电流通过二极管时就要发热,如果正向电流越过此值,二极管就会有烧坏的危险.所以用二极管整流时,流过二极管的正向电流（既输出直流）不允许超过最大整流电流.1、整流二极管概念:整流二极管是由硅半导体材料制成,采用面接触结构.特点:工作频率低,允许的工作温度高,允许通过的正向电流大反向击穿电压高.作用:将交流电变成直流电.2、稳压二极管概念:又叫齐纳二极管,利用PN结反向击穿所表现出稳压特性而制成的器件.稳压管在电路中是反向连接的.在一定条件下它能使稳压管所接电路两端电压稳定在一个规定的范围内.在是电路中一般起保护作用.主要参数:稳定电压:稳压管在起稳压作用的范围内,其两端的反向电压值为稳定电压.最大工作电流:在长期工作时,允许通过的最大反向电流值.最大耗散功率:在给定的作用条件下,稳压二极管允许承受的最大功率.作用：稳压和限幅特性曲线：①稳压二极管是反向使用的.在反向使用时,在没有达到击穿电压前一直保持很高的阻值.在达到击穿电压时电阻急剧变小接近于零.(要限流).②稳压二极管工作在反向击穿状态.反向击穿一般有两种状态:雪崩击穿,齐纳击穿.雪崩击穿是PN结反向电压增大到一数值时，载流子倍增就像雪崩一样，增加得多而快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有信号时，光电耦合器中的光敏三极管就导通，但只有当交流负载电源电压接近零时，电压值较低， 经过整流，R2和R3分压点上的电压不足以使晶体管V1导通。而整流电压却经过R4为可控硅V2提供了触发 电流，故V2导通，这种状态相当于短路，电流很大，只要达到双向可控硅的导通值，V3便导通。一旦V3导 通，不管输入信号是否存在，只有当电流过零时才能恢复关断。
A
16 16
电气元件介绍— 固态接触器
2）文字符号：KS 3）图形符号：
17
电气元件介绍— 热继电器
4、热继电器 4.1 热继电器图片：
18
电气元件介绍— 热继电器
4.2热继电器的结构和工作原理：
热继电器是利用电流通过元件所产生的热效应原理而
反时限动作的继电器。 1）工作原理及基本结构
2、交流接触器 2.1 交流接触器的图片：
A
99
电气元件介绍— 交流接触器
2.2交流接触器的结构和工作原理:
1）基本结构： 电磁机构：由线圈、动铁心（衔铁）和静铁心组成 触头系统：由主触头和辅助触头组成。主触头用于通断主电路，辅助触头用于控制电路
中。 2)工作原理：
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的, 因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
A
14 14
电气元件介绍— 固态接触器
3.2固态继电器的定义
固态继电器（SSR）是一种全电子电路组合的元件，它依靠半导体器件和电子 元件的电磁和光特性来完成其隔离和继电切换功能。固态继电器与传统的电磁继电 器相比，是一种没有机械，不含运动零部件的继电器，但具有与电磁继电器本质上 相同的功能。
优点：多数产品具有零电压导通，零电流关断，与逻辑电路兼容（TTL、DTL、 HTL）切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小，能以微小的控制 信号直接驱动大电流负载等。
额定电压
可控制电 动机功率
CJ20-10
～36
10
380/220 4/2.2KW
CJ20-16 50H z
5A
、 127 、 220
16
380/220
7.5/4.5K W
CJ20-100
、
100
380/220 50/58KW
380
A
13 13
电气元件介绍— 固态接触器
3、固态继电器
3.1固态继电器图片
A
10 10
电气元件介绍— 交流接触器
• 交流接触器ห้องสมุดไป่ตู้作过程演示
11
电气元件介绍— 交流接触器
2）文字符号：KM 3）图形符号：
线圈
主触头 辅助常开触头 辅助常闭触头
12
电气元件介绍— 交流接触器
4）交流接触器主要型号是CJ**，具体型号意义如下：
型号
频率
辅助触头 额定电流
线圈 电压
主触头额 定电流
• 具有欠压脱扣器的断路器在欠压脱扣器两端无电压或电 压过低时，不能接通电路。
66
电气元件介绍— 断路器
1.4 断路器符号和型号：
1)文字符号：QF 2)图形符号：
QF 单极
QF 三极
7
电气元件介绍— 断路器
3）型号：主要有DZ15、DZ20、DZ47 系列
DZ47-60
8
电气元件介绍— 交流接触器
手动开关作用，又能自动进行失压、欠压 过载和短路保护的电器。
可用来分配电能，不频繁地启动异步 电机，对电源线路及电动机等实行保护， 当它们发生严重的过载或短路及欠电压等 故障时能自动切断电路。
5
电气元件介绍— 断路器
1.3 断路器的原理:
A
• 正常工作时：使用时断路器的三副主触头串联在被控制 的三相电路中。按下接通按钮时，外力使锁扣克服反作 用弹簧的反作用力，将固定在锁扣上面的动触头与静触 头闭合，并由锁扣锁住搭钩，使动静触头保持闭合，开 关处于接通状态。
• 线路发生过载时：过载电流流过热元件（12）产生一定 的热量，使双金属片（13）受热向上弯曲，通过杠杆（8） 推动搭钩与锁扣脱开，在反作用弹簧的推动下，动静触 头分开，从而切断电路，使用电设备不致因过载而烧毁。
• 线路发生短路故障时：断路电流超过电磁脱扣器（15） 的瞬时整定电流，电磁脱扣器产生足够大的吸力将衔铁 吸合，通过杠杆推动搭钩与锁扣脱开，从而切断电路， 实现短路保护。
缺点：存在通态压降，需要散热措施，有输出漏电流，交直流不能通用，触点 组数少，成本高。
A
15 15
电气元件介绍— 固态接触器
3.2固态继电器原理
固体继电器由输入电路、驱动电路和输出电路三部分组成。这里仅以 应用较多的交流过零型固体继电器为例，介绍其工作原理。
当无信号输入时，光电耦合器中的光敏三 极管是截止的，电阻R2为晶体管V1提供基极 注入电流，使V1管饱和导通，它旁路了经由电 阻R4流入可控硅V2的触发电流，故V2截止， 这时晶体管V1经桥式整流电路而引入的电流很 小。不足以使双向可控硅V3导通。
电气元件介绍
+
+
A
1
11
电气元件介绍
培训大纲
1、断路器 2、交流接触器 3、固态继电器 4、热继电器 5、中间继电器 6、按钮 7、指示灯 8、转换开关 9、行程开关
2
电气元件介绍
• 常用电气元件
3
电气元件介绍 — 断路器
1、断路器 1.1 断路器图片：
A
44
电气元件介绍— 断路器
1.2 断路器的作用： 低压断路器又叫自动空气开关，既有
• 低压断路器出厂时，电磁脱扣器的瞬时整定电流一般整 定为10IN(IN为断路器的额定电流)。
• 线路失压或欠压时：欠压脱扣器（11）的动作过程与电 磁脱扣器恰好相反。当线路电压正常时，欠压脱扣器的 衔铁被吸合，衔铁与杠杆脱离，断路器的主触头闭合。） 欠压脱扣器的吸力消失或减小到不足以克服拉力弹簧的 拉力时，衔铁在拉力弹簧的作用下撞击杠杆，将搭钩顶 开，使触头分断。
