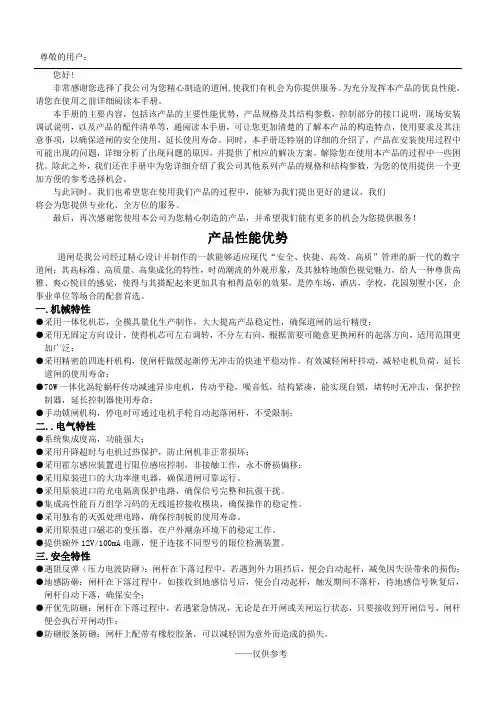

道闸使用说明书
尊敬的用户：您好!非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。
为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
本手册的主要内容，包括该产品的主要性能优势，产品规格及其结构参数，控制部分的接口说明，现场安装调试说明，以及产品的配件清单等，通阅读本手册，可让您更加清楚的了解本产品的构造特点，使用要求及其注意事项，以确保道闸的安全使用，延长使用寿命。
同时，本手册还特别的详细的介绍了，产品在安装使用过程中可能出现的问题，详细分析了出现问题的原因，并提供了相应的解决方案，解除您在使用本产品的过程中一些困扰。
除此之外，我们还在手册中为您详细介绍了我公司其他系列产品的规格和结构参数，为您的使用提供一个更加方便的参考选择机会。
一.●70W二..●采用独有的灭弧处理电路，确保控制板的使用寿命。
●采用原装进口磁芯的变压器，在户外潮杂环境下的稳定工作。
●提供额外12V/100mA电源，便于连接不同型号的限位检测装置。
三.安全特性●遇阻反弹（压力电波防砸）：闸杆在下落过程中，若遇到外力阻挡后，便会自动起杆，减免因失误带来的损伤；●地感防砸：闸杆在下落过程中，如接收到地感信号后，便会自动起杆，触发期间不落杆，待地感信号恢复后，闸杆自动下落，确保安全；●开优先防砸：闸杆在下落过程中，若遇紧急情况，无论是在开闸或关闸运行状态，只要接收到开闸信号，闸杆便会执行开闸动作；●防砸胶条防砸：闸杆上配带有橡胶胶条，可以减轻因为意外而造成的损失。
产品规格及其结构参数一.规格参数说明： -D101-ZM产品类型系列代号其中，产品类型包括系列类型与速度代号；①系列类型: Z——直杆 Q——曲杆 L——栅栏②速度代号：M——慢速 H——中速 K——快速轴，并依靠霍尔元件限位装置，精确的定位闸杆在运行过程中的水平，垂直极限位置。
道闸内部安装有平衡拉伸弹簧，在调试安装的过程中，可以根据闸杆的长度（6m,5m,4m,3m等）来改变弹簧与主轴之间的力臂大小，来改变弹簧的受力大小，使道闸达到平衡而无需更换弹簧。
S3系列光电接近开关说明书
TEST +TEST -0 VS3-5-F5DARK - / LIGHT +M8 CONNECTOR VERSIONS10 … 30 Vdc-PNP0 VS3T-x-G510 … 30 Vdc+-TEST -0 VTEST +DIMENSIONSTECHNICAL DATAPower supply: 10 … 30 Vdc limit valuesRipple: 2 Vpp max.Current Consumption(output current excluded):30 mA max.Output: NPN/PNP, 30 Vcc max. vers. S3 / PNP, 30 Vcc max. vers. S3T(short-circuit protection)Output current: 100 mA max.Output saturation voltage: 1.5 V max.Response time: 1 ms max. / 2 ms max. mod. F5/G5Switching frequency: 500 Hz max. / 250 Hz max. mod. F5/G5Indicators: OUTPUT LED (RED) / STABILITY LED (GREEN) / POWER ON LED (RED) mod. G5Setting: sensitivity trimmer mod. A2.5/B2/C10/C50/D12/E1/F5/T0.8Operating temperature: -25 … 55 °CStorage temperature: -25 … 70 °CElectric shock protection: Class 2Operating distance (minimum): T0.8: 0.2 … 0.8 m on R2 / A2.5: 0.1 … 2.5 m on R2 / B2: 0.1 … 2 m on R2C10: 0 … 10 cm / C50: 0 … 50 cm / D12: 10 … 15 mmF5/G5: 0 … 5 mE1 (OF-18/22/24): 33 mm / E1 (OF-19/23): 110 mm / E1 (OF-20): 12 mm /E1 (OF-21): 65 mm / E1 (OF-25): 25 mm / E1 (OF-26/28): 5 mmEmission type: INFRARED (880 nm) / RED (660 nm) mod. B2/D12/E1/T0.8Ambient light rejection: according to EN 60947-5-2Vibration: 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6)Shock resistance: 11 ms (30 G) 6 shock for every axis (EN60068-2-27)LIGHT/DARK selection: cable or connectorHousing: ABS UL 94V-OLenses: PMMA plasticProtection class: IP66Connections: 2 m cable 5 mm vers. S3 / M8 4-pole connector vers. S3TWeight: 90 g. max. cable versions / 20 g. max. connector versionsSETTINGThe alarm output switches ON whenever the received signal remainswithout a safety margin (greater than 30% compared to the outputswitching level) for longer than 3 seconds.DECLARATION OF CONFORMITYWe DATALOGIC AUTOMATION declare under our sole responsibilitythat these products are conform to the 2004/108/CE and successiveamendments.WARRANTYDATALOGIC AUTOMATION warrants its products to be free fromdefects.DATALOGIC AUTOMATION will repair or replace, free of charge, anyproduct found to be defective during the warranty period of 36 monthsfrom the manufacturing date.This warranty does not cover damage or liability deriving from theimproper application of DATALOGIC AUTOMATION products.DATALOGIC AUTOMATIONDatalogic and the Datalogic logo are registered trademarks of DatalogicS.p.A. in many countries, including the U.S.A. and the E.U.82600000623Rev.C© Copyright Datalogic 2006-2010 Phone:800.894.0412-Fax:888.723.4773-Web:-Email:***************。
Festo MFH-3-1 8-S 阀门数据手册说明书
08/11/2023 – Subject to change – Festo SE & Co. KG
2/2
Corrosion resistance classification CRC PWIS conformity Storage temperature Medium temperature Pilot medium Ambient temperature Product weight Electrical connection Mounting type
Pilot exhaust port 82 Pilot air port 12
08/11/2023 – Subject to change – Festo SE & Co. KG
Value 3/2 closed, monostable electrical 26 mm 500 l/min -0.095 ... 1 MPa -0.95 ... 10 bar Poppet seat mechanical spring c UL us - Recognized (OL) IP65 5 mm 27 mm throttleable soft Any detenting Piloted external reversible Underlap 0.1 ... 0.8 MPa 1 ... 8 bar 33 ms 9 ms 2,200 µs 3,700 µs See solenoid coil, to be ordered separately Compressed air in accordance with ISO8573-1:2010 [7:4:4] Lubricated operation possible (subsequently required for further operation) 1 - Low corrosion stress VDMA24364-B1/B2-L -20 ... 60 °C -10 ... 60 °C Compressed air in accordance with ISO8573-1:2010 [7:4:4] -5 ... 40 °C 240 g Via F coil, must be ordered separately on manifold rail with through hole Optional M5 M5
闸门开度仪选型手册.
前言武汉华之洋光电系统有限责任公司,是中船重工集团第七一七研究所的控股公司。
系中国光谷骨干企业之一, 是武汉市政府正式认定的高新技术企业。
公司依托七一七研究所的技术优势, 从事大型光电系统及机电一体化产品的研究、开发、生产、销售、服务。
公司以高新技术为先导,以科研成果产业化为经营宗旨, 紧密依托七一七研究所的人才、科技优势和军工企业的技术储备,全面推行 ISO9000的质量管理体系。
多年来,先后为我国水利、电力、化工、汽车制造、公安、建材、渔政等 20多个行业研制出先进的民用光电系统产品并形成产业化。
公司地处武汉东湖开发区“武汉·中国光谷”光电子信息产业基地,这里设施齐全、交通便利、能源充足、通讯发达、环境优美;东湖开发区内聚集发一批从事光电子信息学科教学、科研、生产的高校、研究院所和企业,拥有一批在国内外有一定知名度的光电子信息的企业,具有较强的技术、人才、产业地域优势。
依托东湖开发区光电子信息产业领域的科技优势和产业基础,通过对人才、资金、技术和产业等资源的整合与重组,降低成本, 提高产品的竞争力, 同时提高产品市场占有率。
本公司享有武汉—中国光谷的优惠政策, 即科技工业园投资优惠政策、投资高新技术产业优惠政策、中外合资企业优惠政策、以及地方政府提供的各项政策措施。
公司于 2001年 11月通过 ISO9000-2000版的质量体系论证和 ISO14001环境体系论证, 自主开发生产的 FDK 系列闸门开度仪及 FXS 系列开度测控仪产品严格按照 ISO9000和 ISO14000系列标准进行设计、加工、采购、组装、检验、包装、发运以及售前、售后服务。
公司具有进出口经营自主权, 保证了进口元器件、原材料(含编码器的质量和供货周期。
FDK 系列数字闸门开度仪及 FXS 系列智能测控仪表是用于测量、显示和控制平板门、弧形门、人字门等多种闸门开度及门机、吊车等起吊自动测控设备。
FDK 系列闸门开度仪及 FXS 系列测控仪表采用国际先进技术,产品已先后被三峡船闸、二灘水电站、隔河岩水电站、高坝洲水电站、王甫洲水电站、湖南江垭水电站、湖南马迹塘水利工程、湖南五强溪电站、福建水口水电站、福建棉花滩水电站、湖北鄂州市樊口船闸、杭州三堡二线船闸、广东中山市东河水利工程等水利水电工程所采用, 并有配套产品出口国外 (参见业绩表。
HZF-S3闸门开度荷重智能测控仪说明书(JDZ信号和电流信号)
HZF-S3 型闸门智能测控仪--------------------------------------------------------------------------------------使用说明书徐州倍思特自动化工程有限公司尊敬的用户欢迎你们选用本所的产品,敬请仔细阅读说明书一、产品概述:HZF-S3型闸门智能测控仪，配套JZB型号多圈绝对值编码器及其接收双路4~20毫安的电流信号；仪表开度有5位高亮度数码管显示，左右荷重各有4位高亮度数码管显示；测量多种启闭机的闸门开度(包括钢丝绳多层缠绕)，显示重量，智能保护启闭机的作用。
二、产品介绍:1．工作参数：*输入信号：绝对型编码器,4~20毫安电流信号。
*工作电压：AC220V±5%/50Hz*输出形式：P1(上限)、P2(下限)、P3(控1)、P4(控2)、P5(控3)、110%、90%、欠载；接点容量AC220V/5A，DC24V/ 5A。
*环境温度：－10~60℃*相对湿度：< 90﹪*精确单位：开度：1cm, 1mm.（可选）；荷重：0.1T，0.01（可选）；*外形尺寸：150（宽）×75（高）×220（深）mm。
*开孔尺寸：152（宽）×76（高）mm.2．功能介绍*数码显示：开度5位数码显示，左右荷重各4位数码显示。
*远传接口：标准MTOBAS-RTU协议RS485信号、4-20mA模拟量信号输出。
*报警开启设置：蜂鸣器的开与关设置。
*正反向设置：开度编码器正反向设置。
三、仪表使用方法:1.按键说明：2．用户使用操作说明：（1）、此表参数设置，对应关系如下：*特殊情况：清零:仪表运行时按键4秒钟后左荷重清零。
仪表运行时按键4秒钟后右荷重清零。
仪表运行时按键4秒钟后开度清零。
警告:此项功能只有在闸门落到零位时在操作，仪表正常工作不能按清零键，否则数据不准确!!四、安装与调整1、抗干扰措施当仪表发现较大的波动或跳动时，一般是由于干扰太强造成。
智控闸门系统说明书
智控闸门系统说明书一、按键说明长按：按住按键不松开，如：长按3秒则至少按住按键3秒，直到LED显示和蜂鸣器出现提示。
短按：按键后马上松开，不要超过长按的时间。
二、按键控制器有4个按键,从左往右分别是“抬闸/+”、“落闸/-”、“菜单/确认”“停止/取消”，可以通过这4个键对控制器的各种参数进行设置。
“抬闸/+”:正常工作状态下按该按键可以抬闸，进入设置状态后可以使用该按键增加菜单项和向上调节设定值。
在参数设置状态，短按每次加一。
长按则一直连续加到最大值后再从最小值开始往上加。
如果长按时间较长，则连续加会提速。
“落闸/-”：正常工作状态下按该按键可以落闸，进入设置状态后可以使用该按键减少菜单项和向下调节设定值。
在参数设置状态，短按每次减一。
长按则一直连续减到最小值后再从最大值开始往下减。
如果长按时间较长，则连续减会提速。
“菜单/确认”：该键有3个功能：1、正常工作模式下长按该键3秒进入菜单项选择状态，LED显示“F-XX”，这时可以按“抬闸/+”、“落闸/-”按键选择菜单项；2、在菜单项选择状态下短按“菜单/确认”进入设置参数状态；3、参数设置完毕后短按用于保存退出。
“停止/取消”：正常工作时该按键为停止功能，在菜单项选择状态为退出设置状态，在参数设置状态按该键将退出该状态并返回菜单选择状态，即返回上一级菜单，同时设置的值无效。
如果在菜单选择状态和参数设置状态下60秒内没有按键操作，蜂鸣器长鸣一声后控制器将返回正常工作状态。
三、显示控制板有一个四位的LED显示屏，可以用于道闸工作状态、参数、菜单项等信息的显示。
上电后以低功耗模式运行，这时候LED 的显示亮度较暗。
按任意一个按键将使LED显示进入正常工作模式，LED高亮显示。
如果没有按键，60秒后进入低功耗模式，LED 亮度变暗，减少电源消耗。
30分钟后如果没有按键，则将关闭LED 显示。
进入最低能耗状态。
道闸说明书（）
道闸说明书（）道闸说明书⽬录产品性能特点 (2)安全注意事项 (2)道闸机芯（左右更换） (3)主要功能及调试法 (5)主机箱安装 (6)挡杆安装 (7)限位调节及停电应急 (7)常见事故及处理 (8)道闸装箱清单 (10)道闸说明书………………………………………………11…⼀．产品概述我司专业⽣产⼀体化智能道闸，采⽤国际领先技术设计制造，实现了道闸运⾏的⾃动化、智能化，使⽤安全、⽅便、快捷。
⼆．产品性能特点1.特殊转动结构，⽆齿轮、⽆⽪带转动，⽆需保养，使⽤稳定，寿命更长久。
2.特殊设计的平衡结构，使闸杆慢起动，快运⾏，慢停⽌。
3.排除了闸杆运⾏带来的抖动。
4.闸杆永久90度运⾏，排除故障⽽带来360度运转的意外发⽣。
5．特殊设计低速铝外壳电机，波箱连体设计，低噪⾳，散热快。
6.驱动机构设计智能过热保护系统，在频繁使⽤下，控制马达的温升，使马达不易烧坏。
7.主机采⽤进⼝机械限位开关、磁敏限位开关双重保护，避免那些传统的光电开关容易受外界环境的⼲扰⽽产⽣故障，使电机堵死，不⼯作等。
三．技术参数1.⼯作电压：AC220V±10％50HZ/60HZ AC110V±10％50HZ/60HZ2.⼯作环境温度：-40℃~85℃3.定额公率：150W4.相对温度：≥90％四．安全注意事项1.道闸在⼯作时，严禁打开箱盖和箱门以免发⽣⼈⾝意外事故。
2．道闸在出⼚前已将箱内布好线，⼀般情况下⽤户不得更改，只需要接⼊220V电源即可⼯作。
3.提供本机的电源必须加装≥15A漏电断电器。
4.落杆时禁⽌摆放物品或有⼈站⽴、⾏⾛。
5.停电时，应先光闭电源后⽤⼿把⼿动摇摆旋⾄闸杆在垂直位置。
6.产品出⼚时，已将挡杆长度与平衡弹簧调到最佳状态，不得随意增加或减少挡杆的长度与重量，以免失去平衡发⽣危险。
如需要更改必须请专业⼈员操作。
7.机械开关限位和磁敏开关限位在出⼚前已调到最佳状态，不得随意调动。
五．道闸机芯图。
三角闸门说明书
1.2 通行方式术语定义
•
常开状态:正常工作时机芯不上锁，收到有效开闸信号，在规定的有效通行时间内即可通行，不
需解锁。
•
常闭状态:正常工作时机芯上锁，收到有效开闸信号后解锁，在有效通行时间内可通行，通行完后
又上锁。
•
左向、右向:指一台闸机上的两个通行方向。判别方法:面对三辑闸转盘，左手边为左向，右手
客户服务和技术支持承诺
用户自购买产品之日起，由深圳捷顺科技实业股份有限公司提供一年的免费保修和免费技术支持， 并实行终身保修，超过免费保修期只收维护成本费。但当用户对本产品有下列行为时，本承诺将自动终 止。
1)
用户自行改装、拆卸、使用其它未经我公司确认的部件或软件以及其他不能保证本产品软硬件完整
性的操作时。
• • •
左向受控右向受控
左向受控右向禁止 左向禁止右向受控
- 8-
?捷 )1顶.
•
金鼎三辑闸安装调试说明书
左向禁止右向禁止
用户可通过内置的小键盘进行对应的设置与切换。如没有特别要求，产品出厂时默认设置如下: 常开状态，双向受控，不带记忆模式，有效开闸信号为 10 秒。
3.4 系统结构
本产品既可单独使用，组成一个智能化管理通道，也可由多台闸机进行组合，组成多个智能化的
本产品在使用时带有危险电压，安装时须可靠接地并应定期检察系统保护地，以免造成不必要的人
身伤害及设备损坏。
5)
请参照说明正确使用本设备的接口电特性，以免损坏本设备和用户的其它设备。 本设备无防爆设计，请勿使用本设备于含有易燃易爆环境。如需要请选购本公司其它型号的产品。
6)
-2-
和蓬 111旷 1 、产品介绍
使用本说明书资料或其中的内容，违者要对造成的损失承担责任。
ZKH-3闸门开度荷重测控仪说明书
ZKH-3闸门开度荷重测控仪使用说明书（2016.9）徐州瑞丰仪器仪表有限公司地址：江苏省徐州市下淀路230号邮编：221000电话：*************传真：*************一．简介ZKH-3闸门开度荷重测控仪是为测量各种类型的启闭机、门机的开起高度、载荷重量而设计的专用仪表，既可显示闸门的开启高度，又可显示起吊闸门的载荷重量，并具有开度、荷重超限继电器控制功能。
从而保证一旦出现超限，就能立即切断供电回路，实现了安全保护的作用。
根据需要配有485通信、4-20mA输出。
该仪表可广泛应用于水利水电部门。
该机显示直观，操作方便，无需打开仪表，通过面板的按键，就可设置好各个参数，所有设置都具有断电记忆功能。
二．技术参数1．测量范围：开度0~ M, 荷重：0~ T2．测量路数：开度一路荷重：二路3．分辨率：开度1CM 荷重：0.1T4．精度：开度0.2%F.S ±1 CM 荷重：1%F.S ±15．显示：开度4位（1组）荷重4位（2组）6．供电电压：~220V7．环境温度：0~60℃8．相对湿度：≤85%三、输出控制：1．开度：下限、预置1、预置2、预置3、上限（各输出一组常开、常闭触点）2．荷重：90%、110%（各输出一组常开、常闭触点）四．仪表前面板仪表后面板仪表外型及开孔尺寸：五、开度传感器安装开度传感器与闸门启闭机一般通过连轴器与启闭机卷筒轴或小齿轮轴连接，（也可采用链轮、链条连接方式）。
方法是在轴端打三个M6深20的螺孔，将连轴器的接头部件固定在轴上，（或用焊枪把接头焊接在轴上）。
在安装轴的下方安装一块厚度不小于4mm 个的安装板，安装板的水平端面到轴中心的垂直距离一般为在105MM ，按弯板固定孔尺寸在板上打φ8孔用于固定传感器。
将连轴器的另一部件套在传感器伸出轴上，调节固定好传感器，拧紧传感器伸出轴上固定螺钉即可。
调整开度传感器的方法：起动启闭机，把闸门放到全关位， 转动传开孔尺寸 ：感器出轴，使仪表刚好显示、“00.00”。
人民电器 HD、HS系列开启式开关 使用说明书
H D、H S系列开启式刀开关符合标准：GB/T 14048.3产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
警告1、不带灭弧室开关不能带负载操作,带有灭弧室的开关可分断相应的额定电流；若使用不带灭弧室的开关分断额定电流,因为没有灭弧装置， 开关在分断过程中所产生的拉弧现象无法避免,很可能会出现灼伤人、引起火灾、短路等危险。
对有灭弧室的刀开关在分断相应的额定电流时,严禁湿手操作开关,否则可能发生电 击事故。
2、不得将触头歪斜的产品投入使用 ；由于触头位置不正，触刀的接触面达 不到规定要求，若强行投入使用，产品触头温度会急剧升高而引起火灾等 危险。
注意1、刀开关安装场所应无爆炸危险、无腐蚀性气体,并应注意防潮、防尘、防 震动。
2、绝缘测试本刀开关出厂前已按标准规定进行绝缘测试,安装前如进行复测,必须按如下步骤：a) 在-5℃ ~ +40℃进行测量绝缘电阻;b) 用1000V兆欧表；c) 工频耐压施加部位;主触头处于闭合位置时：1）各极电器连接在一起与开关底板接地之间；2）每一极与相邻的极之间。
主触头处于断开位置时：1）连在一起的各极所有带电部分与开关底板接地之间；2）进线端各极连接在一起与出线端各级相连之间。
3）试验过程中不应发生绝缘击穿或闪络现象（泄漏电流不大于100mA）。
4）绝缘电阻应不小于10兆欧。
1 适用范围 HD开启式刀开关、HS刀形转换开关（以下简称刀开关）,其额定工作频率为50Hz，额定工作电压交流400V，额定电流至3000A，在工业企业的配电设备中，用来接通及分断额定电流的交流电路或作隔离开关用(若接通和分断直流电路，用户与制造厂协商)。
其中：1.1 HD(HS)11中央手柄式的开关主要用于动力站， 不能用来断开带电的电路， 作为电气隔离之用。
1.2 HD(HS)12侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
1.3 HD(HS)13中央正面杠杆操作机构式开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。
闸门开度仪使用说明书
测量开度范围：0～20m（用于非ห้องสมุดไป่ตู้板闸门时，0～15m）
分辨力：1cm
闸位变率：≤10cm/s
测量误差量程≤10m时，不超出±1cm
量程：＞10m时，不超出±0.1%
输出形式：12bit格雷码
工作环境：温度－20℃～＋50℃湿度≤95%RH
贮存环境：温度－40℃～＋60℃湿度≤90%RH
中慧天诚
闸门开度仪使用说明书
资料介绍
价格
闸门开度仪型号：WP-20
闸门开度仪用于观测各种平板闸门开启高度的变化，并将这种变化通过机械编码的方式转换为开关数字量输出，可满足相关部门对闸位数据进行采集、传输、处理、记录和显示等的需要。
闸门开度仪也可适用于弧形闸门、人字闸门等，但其所反映的不是闸门实际开度，需通过软件对采集到的数据进行处理后使用。
HK-III型闸门开度荷重测控仪产品说明书
8.具有掉电记忆功能，各种预置数据在停机后再加电开机无需作任何调整即可投入使用。
9.内嵌RS—485通讯接口，便于组网通讯，实现远程监控。
10.具有开度零位校准功能，便于现场调整基准。
三．产品功能
本产品主要用在平板闸门、弧形闸门等闸门控制中，既能显示提升高度和起吊重量，还可以控制闸门的升降至给定的高度，并有闸位荷重超限报警、显示开度和荷载的功能。
重量：0.5Kg.
控制及电源板重量：0.55Kg.
六．操作说明：
a)仪表通电后，屏幕显示系统默认的界面，如“界面1”所示。
界面1
b)按“切换”键，显示“界面2”。
界面2
c)按“确认”键，显示参数设置界面“界面3”。
界面3
在“界面3”中按“开度预置”进如开度预置界面“界面4”，按和可修改开度预置值，更改后按“确认”键返回“界面3”。在“界面3”中按“返回”键，界面切换到“界面1”或“界面2”。
界面15
界面16界面17
再选定“通讯地址”，显示“界面18”可对通讯地址进行设定。
界面18
任一参数都设定完成后，按“返回”可以返回到原始显示界面。
以上界面的选项功能均由箭头指示进行选择。
七注意事项：
1.仪表外壳要有可靠的接地线。
2.禁止仪表连线插头带电插拔。
3.仪表工作位置远离强电磁场。
4.非专业人员禁止自行打开仪表外壳，如有故障请与厂商联系。
HK-III
闸门开度荷重测控仪
产品说明书
湖北华声机电有限公司
一.概述……………………………………………………2
二.产品特点………………………………………………2
三道闸门使用操作说明书
三道闸门液压站使用说明书一、概述：三道锁风阀液压系统用于送料过程中锁风机构的控制。
其动作灵敏、准确、工作性能稳定、可靠.本系统中主要元件（液压阀）均选用进口产品。
二、主要技术参数：1、系统工作压力12MPa2、系统额定流量46L/min3、油箱容积500L4、过滤精度20μm5、使用介质N46#抗磨液压油6、电机功率11KW三、结构特点：该系统工作时，油液经过油泵（4）、单向阀（10）、电磁换向阀（18）、液控单向阀（19）至工作油缸。
油缸的反复运动主要由电磁换向阀（18）、液控单向阀（19）来控制；工作压力由电磁溢流阀（17）调定。
系统对各锁风回路设置液压锁具有较好的保压功能，保证锁风性能稳定。
（当电磁换向阀（20.1）在不得电的状态下工作时，阀门打开，此时料和风同时进入第一道阀门，电磁铁Y3得电时，第一道阀门关闭，当电磁换向阀（12.2）在不得电的状态下工作时，第二道阀门打开，此时料进入第二道阀门，电磁铁Y4得电时，第二道阀门关闭，第三道阀门打开，料通过第三道阀门进入中速磨液压系统。
电磁铁Y5得电时，第三道阀门关闭。
）系统在油路中设置回油单向阀，可以保证三个油路间工作互不干涉，保证性能可靠。
油液回油箱时，回油滤油器被堵，这时滤油发讯器发出报警，此时油液通过单向阀回油箱。
油箱中的油位低于所设定的液位时，液位继电器发出低液位报警，当油位高于所设定的液位时，液位继电器发出高液位报警。
四、操作与维护：1、现场安装时，安装用钢管必需经酸洗除锈，冲洗循环干净后才能与液压站联接。
2、定期检查所有管接头是否渗漏，失效的密封圈及时更换.3、油箱加油时，必须用滤油机从空气滤清器（3）处加油。
严禁将油箱敞开，防止外界粉尘进入油箱。
4、系统开机前，必须确认电机旋向是否正确，否则易造成油泵损坏5、箱中的油温过低时，必须开启加热器，使油温上升至20℃，然后再启动电动机。
6、定期检查控制仪表的可靠性,定期校验,适当调整或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HZF-S3 型闸门开度荷重智能测控仪---------------------------------------------------------------------------------------------
使
用
说
明
书
徐州市江淮传感控制技术研究所
一、产品概述:
HZF-S3型闸门开度荷重智能测控仪，配套多圈绝对值编码器及其接收双路4~20毫安的电流信号；仪表开度有5位高亮度数码管显示，左右荷重各有4位高亮度数码管显示；测量多种启闭机的闸门开度(包括钢丝绳多层缠绕)，显示重量，智能保护启闭机的作用。
二、产品介绍:
1．工作参数：
*输入信号：绝对型编码器,4~20毫安电流信号。
*工作电压：AC220V±5%/50Hz
*输出形式：P1(上限)、P2（下限）、P3、P4、P5、110%、90%、欠载；接点容量AC220V/3A，DC24V/ 3A。
*环境温度：－10~60℃
*相对湿度：< 90﹪
*精确单位：开度：1cm, 1mm.（可选）；荷重：0.1T，0.01（可选）；
*外形尺寸：152（宽）×76（高）×180（深）mm。
*开孔尺寸：152（宽）×76(高)mm
2．功能介绍
*数码显示：开度5位数码显示，左右荷重各4位数码显示。
*远传接口：标准MTOBAS-RTU协议RS485信号、4-20mA模拟量信号输出。
*报警开启设置：蜂鸣器的开与关设置。
*正反向设置：开度编码器正反向设置。
三、仪表使用方法:
1.按键说明：
2．用户使用操作说明：
（1）、此表参数设置，对应关系如下：
*特殊情况：
仪表运行时按键4秒钟后左荷重清零。
仪表运行时按键4秒钟后右荷重清零。
仪表运行时按键4秒钟后开度清零。
警告:此项功能只有在闸门落到零位时在操作，仪表正常工作不能按清零键，否则数据不准确!!
四、安装与调整
1、抗干扰措施
当仪表发现较大的波动或跳动时，一般是由于干扰太强造成。
采取下面措施能有效减少或消除干扰。
1)仪表输入信号电缆采用屏蔽电缆，屏蔽层接大地或接到仪表输入地。
并尽量
与动力线分开。
2)仪表供电与感性负载(如交流接触器)供电尽量分开。
3)在感性负载的控制接点并联RC火花吸收电路
4)在交流接触器线圈两端接入AC400V2µF的电容
2、开度的系数设置调整：
※当提起闸门时如果开度显示值与实际值有误差，则要进行仪表内部系数的修正。
系数修正：此时的显示值为 a，实际值为b。
此时按住键分别进入设置状态PP23，若原来里面系数为m，现在要修正的系数为n，则n=(b/a)×m，结合
键与键，对n进行修正。
例如：当闸门提5米时，仪表显示为10米，仪表和实际有偏差。
此时按
键进入预置状态，查看原来开度系数值，列如为0.5000，那么就把系数修改为（5/10）×0.5000=0.2500即可。
3、荷重的满量程设置调整：
※当提起闸门时先进行仪表内部满量程的设置，下一步在进行仪表荷重数字清零。
满量程设置：传感器出厂时为a吨，现场共有八根钢丝绳，压在传感器受力
点上为2根，则此时倍率为:8/2=4(通常情况)，那么满量程则设置为a*4=4a吨。
此时
按住键进入设置状态PP34，PP35,结合键与键，把满量程设置成4a
吨即可，此时提起闸门仪表显示值为当前闸门的重量。
例如：此时传感器为5.0吨时，闸门更八根钢丝绳，传感器上受力为两根，
则满量程设置为：(8/2)*5.0=20.0吨。
此时按键进入预置状态，把满量程修改为20.0即可，此时提起闸门仪表显示值为当前闸门的重量。
五、仪表常见故障处理：
注意事项:
a)尽量保持控制室内干燥和干净。
b)仪器不能正常工作或损坏时应由专业人员维修。
c)信号及通讯电缆和仪器应避免阳光下长期暴晒及老鼠咬断。
d)电源电压等级必须与仪器相等。
e)信号及通讯电缆不能与高压电缆平行、共用同一线管。
f)仪表正常工作时清零键＂不要使用，以免数据丢失．
g)仪表接地端必须可靠接地！！
h)仪表安装和使用过程中，特别应注意防雨、防晒，防摔打、撞击，要采取一
定的保护措施。
i)用户操作时要知道每个预设开关所对应的闸门控制项（如充水、上限、下限
等等，才可自行操作）。
