LTE移动性管理(选择-重选-切换)
LTE信令流程详解
L T E信令流程详解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#LTE信令流程目录概述本文通过对重要概念的阐述，为信令流程的解析做铺垫，随后讲解LTE中重要信令流程，让大家熟悉各个物理过程是如何实现的，其次通过异常信令的解读让大家增强对异常信令流程的判断，再次对系统消息的解析，让大家了解系统消息的特点和携带的内容。
最后通过实测信令内容讲解，说明消息的重要信元字段。
第一章协议层与概念1.1控制面与用户面在无线通信系统中，负责传送和处理用户数据流工作的协议称为用户面；负责传送和处理系统协调信令的协议称为控制面。
用户面如同负责搬运的码头工人，控制面就相当于指挥员，当两个层面不分离时，自己既负责搬运又负责指挥，这种情况不利于大货物处理，因此分工独立后，办事效率可成倍提升，在LTE网络中，用户面和控制面已明确分离开。
1.2接口与协议接口是指不同网元之间的信息交互时的节点，每个接口含有不同的协议，同一接口的网元之间使用相互明白的语言进行信息交互，称为接口协议，接口协议的架构称为协议栈。
在LTE中有空中接口和地面接口，相应也有对应的协议和协议栈。
信令流数据流图1 子层、协议栈与流图2 子层运行方式LTE系统的数据处理过程被分解成不同的协议层。
简单分为三层结构：物理层、数据链路层L2和网络层。
图1阐述了LTE系统传输的总体协议架构以及用户面和控制面数据信息的路径和流向。
用户数据流和信令流以IP包的形式进行传送，在空中接口传送之前，IP包将通过多个协议层实体进行处理，到达eNodeB后，经过协议层逆向处理，再通过S1/X2接口分别流向不同的EPS实体，路径中各协议子层特点和功能如下：1.2.1NAS协议（非接入层协议）处理UE和MME之间信息的传输，传输的内容可以是用户信息或控制信息（如业务的建立、释放或者移动性管理信息）。
它与接入信息无关，只是通过接入层的信令交互，在UE和MME之间建立起了信令通路，从而便能进行非接入层信令流程了。
（完整版）LTE切换、重选
（完整版）LTE切换、重选LTE移动性管理⼀、LTE移动性管理⼩区重选：空闲态下选择最优⼩区进⾏驻留，由UE控制。
⽆信令交互。
⼩区切换：连接态下选择最优⼩区进⾏业务，由ENB控制。
⼆、⼩区选择/重选1、⼩区选择空闲状态下的UE需要完成的过程包括公共陆地移动⽹络（PLMN）选择、⼩区选择/重选、位置登记等。
⼀旦完成驻留，UE可以读取系统信息（如驻留、接⼊和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建⽴过程。
⼩区选择类型：初始⼩区选择、存储信息的⼩区选择。
（UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进⼊服务区）⼩区选择原则：遵循S准则，即⼩区选择的S值Srxlev>0时允许驻留，Srxlev=Qrxlevmeas–(Qrxlevmin+Qrxlevminoffset)‐Pcompensation。
Qrxlevmeas为测量⼩区的RSRP值；Qrxlevmin⼩区中最⼩RSRP接收强度要求，从⼴播消息获取；（下图⽹管配置-130dbm）Qrxlevminoffset对最⼩接⼊电平值的偏移值，防⽌乒乓切换；（下图⽹管配置2db）Pcompensation补偿值=MAX(Pemax-Pumax,0)，即配置值（下图⽹管配置23dbm）与UE实际上⾏发射功率的差值与0取⼤。
2、⼩区重选LTE驻留到合适的⼩区，停留适当的时间（1秒钟），测量附近⼩区寻求最优。
⼩区重选类型：同频⼩区重选和异频⼩区重选（包含异RA T）⼩区重选原则：遵循S准则、R准则、优先级排序原则（异频）。
A、同频重选134********@/doc/4e1f965aa01614791711cc7931b765ce05087a38.html zhengjunwei UE所驻留的服务⼩区质量下降到⼩于规定的门限值时，即服务⼩区Srxlev Rn⾄少持续Treselection 时间。
服务⼩区Rs=Qmeas,s+QHyst；邻⼩区Rn=Qmeas,n -Qoffset。
LTE移动通信技术习题三

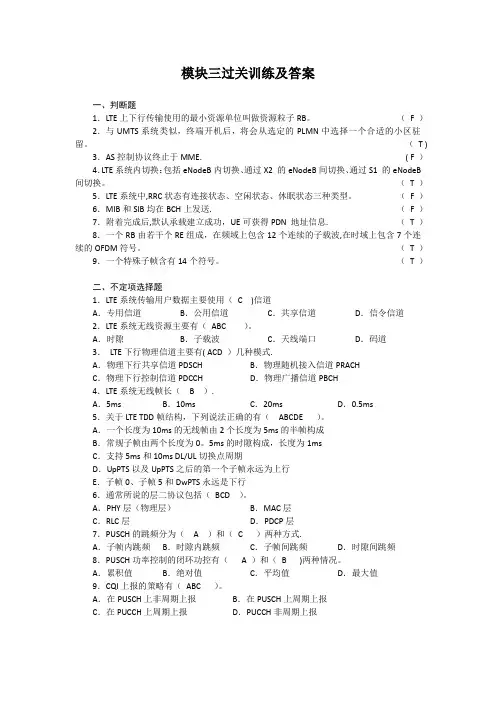

模块三过关训练及答案一、判断题1．LTE上下行传输使用的最小资源单位叫做资源粒子RB。
（F ）2．与UMTS系统类似，终端开机后，将会从选定的PLMN中选择一个合适的小区驻留。
（T ) 3．AS控制协议终止于MME. ( F ）4．LTE系统内切换：包括eNodeB内切换、通过X2 的eNodeB间切换、通过S1 的eNodeB 间切换。
（T ）5．LTE系统中,RRC状态有连接状态、空闲状态、休眠状态三种类型。
（F ）6．MIB和SIB均在BCH上发送. （F ）7．附着完成后,默认承载建立成功，UE可获得PDN 地址信息. （T ）8．一个RB由若干个RE组成，在频域上包含12个连续的子载波,在时域上包含7个连续的OFDM符号。
（T ）9．一个特殊子帧含有14个符号。
（T ）二、不定项选择题1．LTE系统传输用户数据主要使用（C )信道A．专用信道B．公用信道C．共享信道D．信令信道2．LTE系统无线资源主要有（ABC ）。
A．时隙B．子载波C．天线端口D．码道3．LTE下行物理信道主要有( ACD ）几种模式.A．物理下行共享信道PDSCH B．物理随机接入信道PRACHC．物理下行控制信道PDCCH D．物理广播信道PBCH4．LTE系统无线帧长（ B ）.A．5ms B．10ms C．20ms D．0.5ms5．关于LTE TDD帧结构，下列说法正确的有（ABCDE ）。
A．一个长度为10ms的无线帧由2个长度为5ms的半帧构成B．常规子帧由两个长度为0。
5ms的时隙构成，长度为1msC．支持5ms和10ms DL/UL切换点周期D．UpPTS以及UpPTS之后的第一个子帧永远为上行E．子帧0、子帧5和DwPTS永远是下行6．通常所说的层二协议包括（BCD ）。
A．PHY层（物理层）B．MAC层C．RLC层D．PDCP层7．PUSCH的跳频分为（ A ）和（C ）两种方式.A．子帧内跳频B．时隙内跳频C．子帧间跳频D．时隙间跳频8．PUSCH功率控制的闭环功控有（ A ）和（B )两种情况。
LTE连接态移动性管理-5

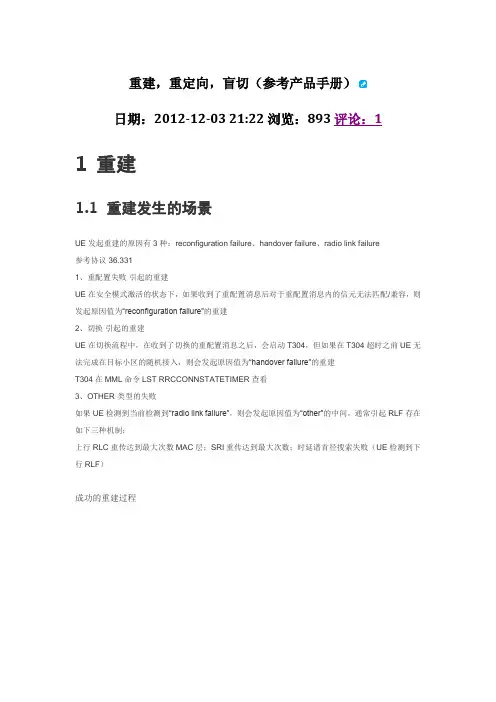

重建，重定向，盲切（参考产品手册）日期：2012-12-03 21:22 浏览：893 评论：11重建1.1重建发生的场景UE发起重建的原因有3种：reconfiguration failure、handover failure、radio link failure参考协议36.3311、重配置失败引起的重建UE在安全模式激活的状态下，如果收到了重配置消息后对于重配置消息内的信元无法匹配/兼容，则发起原因值为“reconfiguration failure”的重建2、切换引起的重建UE在切换流程中，在收到了切换的重配置消息之后，会启动T304，但如果在T304超时之前UE无法完成在目标小区的随机接入，则会发起原因值为“handover failure”的重建T304在MML命令LST RRCCONNSTATETIMER查看3、OTHER 类型的失败如果UE检测到当前检测到“radio link failure”，则会发起原因值为“other”的中间，通常引起RLF存在如下三种机制：上行RLC重传达到最大次数MAC层；SRI重传达到最大次数；时延谱首径搜索失败（UE检测到下行RLF）成功的重建过程失败的重建过程1.1.1切换过早1.源小区下发切换命令后，由于目标小区信号质量不佳，UE切换到目标小区发生失败，UE发起RRC重建回到源小区。
如下图，这种场景下，UE在切换到新小区随机接入或发送msg3失败导致切换失败，然后UE在源小区发起RRC连接重建。
. 2.UE虽然成功切换到目标小区但是立即出现下行失步，然后在源小区发起RRC连接重建。
这也是切换过早。
3. UE虽然成功切换到目标小区但在很短时间内（5s）切换到第三方小区，也是切换过早。
1.1.2切换过晚1.UE因为服务小区信号不好没有收到切换命令，但是切换命令已经发送到目标小区，目标小区有UE上下文，重建成功。
2.UE收到切换命令，但是接入目标小区失败，UE就发生重建，重建到目标小区。
LTE移动性管理-1
小区重选
小区重选的目的：
接收网络的连续服务获取最佳的服务质量 进行业务负荷的均衡
小区重选时机：
开机驻留到合适小区1s钟时间之后，就可以开始小区重选 处于RRC_IDLE状态下UE移动
小区重选的原则：
UE通过测量服务小区和邻小区的属性来使能小区重选过程 服务小区的系统信息指示UE搜索和测量邻小区的信息 小区重选准则涉及服务小区和邻小区的测量 小区重选参数可以适用于小区中的所有UE，但有可能对某个UE或UE组配置特定的
•接收到系统信息改变的通知
广播内容 •收到指示出现ETWS通知 改变 •系统信息超过最长有效期(3小
时)
系统消息结构
MIB（Master Information Block，主信息块） SIB（System Information Block，系统信息块）
MIB
SIB2
SI
SIB3
SIB4
保持网络连接 用户位置管理 业务的连续性
练习题
1、 【多】移动性管理的目的有哪些（） A. 使用户能够与网络一直保持连接状态； B. 使用户能够在登记之后根据需要随时发起业务； C. 使系统能够在一定的范围内记录用户的位置； D. 使用户在业务当中能保持连续性。
2.、【判】在LTE系统中，RRC状态有连接状态、空闲状态、休眠 状态（非登记状态）三种类型 。（）
目录
第一章 移动性管理概述 第二章 小区选择 第三章 小区重选 第四章 跟踪区更新 第五章 切换管理
Idle模式下的状态和状态转移
1
PLMN选定 后执行
利用存储信息 进行小区选择
没有找到适 合小区
初始的小区 选择
没有找
LTE切换和重选

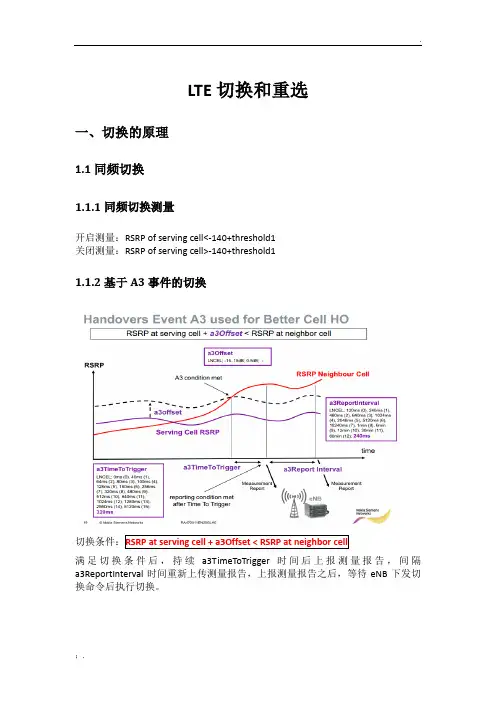

LTE切换和重选一、切换的原理1.1同频切换1.1.1同频切换测量开启测量：RSRP of serving cell<-140+threshold1关闭测量：RSRP of serving cell>-140+threshold11.1.2基于A3事件的切换切换条件：RSRP at serving cell + a3Offset < RSRP at neighbor cell满足切换条件后，持续a3TimeToTrigger时间后上报测量报告，间隔a3ReportInterval时间重新上传测量报告，上报测量报告之后，等待eNB下发切换命令后执行切换。
1.1.3基于A5事件的切换切换条件：RSRP at serving cell < threshold3和RSRP at target > threshold3a满足此条件后，持续a5TimeToTrigger时间后上报测量报告，间隔a5ReportInterval 时间重新上报，上报测量报告之后，等待eNB下发切换命令后执行切换。
1.1.4参数设置同频切换中文项目参数所在级别取值范围步进值默认值参考取值同频切换测量同频切换测量开启/关闭门限threshold1 LNCEL 0～97db 1db —70dbA3事件A3事件开启开关enableBetterCellHo LNCEL0(false）,1（true）— 1 1同频切换A3门限a3offset LNCEL-15～15db 0.5db —4db同频切换A3上报延迟时间a3TimeToTrigger LNCEL0～5120ms —320ms 320ms A3测量报告上报间隔时间a3ReportInterval LNCEL120ms～60min —240ms 1024msA5事件A5事件开启开关enableCovHo LNCEL0(false）,1（true）— 1 1同频切换A5门限for服务小区threshold3 LNCEL 0～97db 1db —40db 同频切换A5门限for邻区threshold3a LNCEL 0～97db 1db —46db 同频切换A5上报延a5TimeToTr LNCEL 0～—320ms 320ms迟时间igger 5120msA5测量报告上报间隔时间a5ReportInterval LNCEL120ms～60min ——240ms1.2异频切换1.2.1异频切换测量开启测量：RSRP of servingcell<-140+threshold2InterFreq+hysThreshold2InterFreq,满足条件后持续a2TimeToTriggerActInterFreqMeas时间开启测量（A2事件）关闭测量：RSRP of servingcell>-140+threshold2a+hysThreshold2a,满足条件后持续a1TimeToTriggerDeactInterMeas时间关闭测量（A1事件）1.2.2基于A3事件切换切换条件：Mn-hysA3OffsetRsrpInterFreq > Ms + a3OffsetRsrpInterFreq满足异频A3切换条件后，持续a3TimeToTriggerRsrpInterFreq 时间后开始上报测量报告，间隔a3ReportIntervalRsrpInterFreq时间重新上报，上报测量报告之后，等待eNB下发切换命令后执行切换。
LTE空闲状态下的移动性管理
Ｕ Ｅ自治蜂窝重选 的基础 上 ，类似 于当前 ＷＣ Ｍ ／ Ｄ Ａ
可 以为Ｐ ＭＮ 配 优先 级值 。如果 另 一个 Ｐ ＭＮ Ｌ 分 Ｌ
Ｈ Ｐ 的 空闲模式 。 一方 面 ，Ｔ ＳＡ 另 Ｌ Ｅ中的连接模 式移 动 已经被选择 ， Ｗ Ｅ ￣ Ｕ 将定期搜索高优先级Ｐ Ｍ ， ］ Ｌ Ｎ 并选 性 与ＷＣ ＭＡＨＳ Ａ 线 网络 中的截 然不 同 。 Ｅ 空 择合适 的蜂窝。例如运营商可能会为全球用户身份 Ｄ ／ Ｐ无 ｕ在
行 紧急 呼叫 。 必须 将Ｕ Ｉ ＳＭ卡插 入 到ｕ Ｅ中才能 执行 注册 过 程 。 参数 ， 些蜂 窝重选 将不 计人 移动状 态统计 结果 。由 这
于“ 速率 ” 估计是基于重选计数 的， 它不会是一个精 Ｕ Ｒ Ｎ Ｕ 既可以使用老式Ｓ Ｔ Ａ Ｅ Ｉ ， Ｍ卡 也可 以使用新式 确值 ， 而只能是 移动速率的粗略估计值 ， 不过可以 Ｕ Ｉ ， — Ｔ Ａ 只 能使 用 Ｕ Ｉ 。与ＳＭ卡相 为 网络提供一种依据 Ｕ 运动情况来控制Ｕ 重选行 ＳＭ卡 而Ｅ Ｕ Ｒ Ｎ ＳＭ卡 Ｉ Ｅ Ｅ
对 于连接 入 网的Ｕ 来说 ，移动性 过程 可 以分 为 进 行重选 和预 占 ， 再次检 查蜂 窝是 否适合 预 占。如 Ｅ 并
空 闲模 式 和连接模 式 ， 图１ 示 。 如 所
ｒ ～
… —
果 Ｕ 预 占的蜂窝 不属 于Ｕ 注册 的任 何一 个 跟踪 区 ， Ｅ Ｅ 则需要 重新 进行位 置注 册 ， 如图２ 示 。 所
…
— ～
…
… —
……—
— — — — — —
… … 一 ～ … …… １
＼ Ｒｃ 模 ３ ； Ｒ 闲 式 ｝
・ＵＥ 自治 方式 进行 的蜂 窝 重选 以
LTE网络重选及切换参数详解
LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。
●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。
一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。
由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。
▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。
▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。
▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。
由所在国家分配，通常2~3数字组成。
小区选择类型：不同场景：初始小区选择、存储信息的小区选择。
不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。
一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。
LTE中文版信令流程分析
LTE中文版信令流程分析LTE（Long Term Evolution）通信网络是一种第四代移动通信技术，其信令流程是指在建立和维持通信连接过程中所涉及的信令消息和流程。
下面将对LTE中文版信令流程进行详细分析。
1.接入网络选择：当移动设备启动或进入新的服务范围时，它会扫描周围的信号，并确定附近的LTE网络。
在这个过程中，设备会发送“接入网络选择”信令消息到基站，以获取附近网络的信息。
基站收到消息后，会返回所有可选网络的信息给移动设备。
2.接入过程：接入过程是移动设备与基站建立初始连接的过程。
移动设备通过发送“随机接入请求”消息开始接入过程。
基站收到请求后，会分配一个时间与频率资源给移动设备，并返回“随机接入响应”消息。
移动设备收到响应消息后，根据分配的资源发送“随机接入确认”消息，即完成接入过程。
3.同步过程：在LTE网络中，设备需要与网络同步，在物理层和逻辑层有两个同步过程。
物理层同步是指设备与基站之间的时钟和帧同步，用于正确接收和发送数据。
逻辑层同步是指设备与网络间的系统信息同步，以获取网络状态和配置信息。
4.小区重选：在设备连接到一个LTE网络后，它会周期性地监测周围的小区，并决定是否切换到更强的信号。
设备通过发送“重选请求”消息来请求网络切换。
基站收到请求后，根据设备的测量报告决定是否接受切换请求，并返回“重选响应”消息通知设备是否切换到新的小区。
5.移动性管理：在移动设备从一个小区到另一个小区切换时，移动性管理起着重要的作用。
设备会周期性地向邻近的小区发送“测量报告”消息，用于测量信号质量和判断是否需要进行切换。
基站会根据设备发送的测量报告来调整切换策略，并采取相应的措施。
6.建立和释放连接：当设备需要与网络建立连接时，它会发送“连接请求”消息到基站。
基站收到请求后，会根据网络资源情况，返回“连接响应”消息。
设备收到响应消息后，会发送“连接确认”消息，以确认连接的建立。
连接释放是指设备与网络断开连接的过程，它可以是主动释放，也可以是被动释放。
(完整)LTE名词术语
TDD—LTE的功能和特征概述整个TDD-LTE网络由核心网（EPC Evolved Packet Core),接入网（eNodeB）,用户设备（UE）三部分组成。
核心网(EPC）又由MME（Mobility Management Entity, 负责信令处理部分）,SGW（Serving Gateway ，负责本地网络用户数据处理部分）,PGW（PDN Gateway，负责用户数据包与其他网络的处理）三部分组成。
网络接口：S1接口（eNodeB与EPC之间），X2接口（eNodeB之间）,UU接口（eNodeB与UE之间）eNodeB功能:无线资源管理相关的功能，包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等；IP头压缩与用户数据流加密;UE附着时的MME选择;提供到S—GW的用户面数据的路由；寻呼消息的调度与传输;系统广播信息的调度与传输;测量与测量报告的配置。
MME功能：寻呼消息分发，MME负责将寻呼消息按照一定的原则分发到相关的eNodeB；安全控制;空闲状态的移动性管理；EPC承载控制；非接入层信令的加密与完整性保护。
SGW功能：承载用户平面数据包;支持由于UE移动性产生的用户平面切换。
PGW功能：用户数据包的过滤和检查用户IP分配物理层技术:上行采用了OFDMA，下行采用SC—FDMA。
每个子载波占15Khz.可调控的带宽：1.4/3/5/10/15/20 MHz，可以根据现有的带宽资源进行灵活配置.LTE单系统网络架构载波带宽RB数量1。
463155251050157520100带宽与RB(Resource Block）数量对应关系LTE中频率和时间资源RB(Resource Block）：LTE中基本的资源单位，频域上由宽为12个子载波组成（共7＊15Khz)，时域上占用7个符号长度(共0。
5ms)，所以每个RB里有84个符号。
每个符号里包含的比特数量由基带调制方式决定：QPSK每个符号包含2bit；16QAM每个符号包含4个bit；64QAM每个符号包含6个bit。
LTE重选和切换
MME
Serving Gateway (SGW)
RRC: Handover Confirm
S1AP: Handover Complete Path Switch Request target eNB IP/TEID, … Packet Data forwards DL packets and accepts UL packets S1AP: Handover Complete Ack Path Switch Req. Ack. X2AP: Release Resources new SGW-S1 IP/TEID, …
LTE的移动性测量
同频测量： •UE 持续监测服务小区的RSRP •eNodeB 用不同的门限来配置邻区的测量 •当服务小区RSRP小于Threshold1 启动测量（事件A2）；而若大于Threshold1 停止测量(事件A1)。
切换判决准备——测控及测报
切换步骤及作用
ቤተ መጻሕፍቲ ባይዱ
TDD/FDD-LTE的切换分类
切换种类： 同频切换：基站内切换和基站间切换 •Intra-eNodeB handover •Inter-eNodeB handover
异频切换：可以在不同频段间，或同一频段的不同频点之间的切换 异系统切换:在不同技术制式的系统间切换
9. 建立转发承载 (T S-GW/S S-GW)
10. S1AP: Handover Command 下行数据直 DL Data 接转发
(Create Bearer Request) (Create Bearer Response)
DL Data
下行数据非直 接转发
TDD/FDD 基于S1接口的切换-2
LTE切换和重选
L T E切换和重选一、切换的原理1.1同频切换1.1.1同频切换测量开启测量：RSRP of serving cell<-140+threshold1关闭测量：RSRP of serving cell>-140+threshold11.1.2基于A3事件的切换满足切换条件后，持续a3TimeToTrigger时间后上报测量报告，间隔a3ReportInterval时间重新上传测量报告，上报测量报告之后，等待eNB 下发切换命令后执行切换。
1.1.3基于A5事件的切换切换条件：RSRP at serving cell < threshold3和RSRP at target > threshold3a满足此条件后，持续a5TimeToTrigger时间后上报测量报告，间隔a5ReportInterval时间重新上报，上报测量报告之后，等待eNB下发切换命令后执行切换。
1.1.4参数设置1.2异频切换1.2.1异频切换测量开启测量：RSRP of servingcell<-140+threshold2InterFreq+hysThreshold2InterFreq,满足条件后持续a2TimeToTriggerActInterFreqMeas时间开启测量（A2事件）关闭测量：RSRP of servingcell>-140+threshold2a+hysThreshold2a,满足条件后持续a1TimeToTriggerDeactInterMeas时间关闭测量（A1事件）1.2.2基于A3事件切换切换条件：Mn-hysA3OffsetRsrpInterFreq > Ms + a3OffsetRsrpInterFreq 满足异频A3切换条件后，持续a3TimeToTriggerRsrpInterFreq 时间后开始上报测量报告，间隔a3ReportIntervalRsrpInterFreq时间重新上报，上报测量报告之后，等待eNB下发切换命令后执行切换。
第十一课：LTE小区选择、重选、切换
第十一课：LTE小区选择、重选、切换 LTE移动性管理相关概念移动性管理是蜂窝移动通信系统必备的机制，能够辅助LTE系统实现负载均衡、提高用户体验以及系统整体性能。
移动性管理主要分为两大类：空闲状态下的移动性管理和连接状态下的移动性管理。
空闲状态下的移动性管理主要通过小区选择/重选来实现，由UE控制；连接状态下的移动性管理主要通过小区切换来实现，由eNodeB控制。
1、跟踪区（TA）跟踪区（Tracking Area）是LTE/SAE系统为UE的位置管理新设立的概念。
跟踪区设计要求：1）对于LTE的接入网和核心网保持相同的位置区域的概念2）当UE处于空闲状态时，核心网能够知道UE所在的跟踪区3）当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪区的所有小区进行寻呼 4）在LTE系统中应尽量减少因位置改变而引起的位置更新信令。
2、多注册TAz多个TA组成一个TA列表，同时分配给一个UE，UE在该TA列表内移动时不需要执行TA 更新。
z当UE进入不在其所注册的TA列表中的新TA区域时，需要执行TA更新，MME给UE重新分配一组TA，新分配的TA也可包含原有TA列表中的一些TA。
z每个小区只属于一个TA图1：多注册TA图2：UE的RRC状态及迁移3、LTE测量z RSRP，参考信号接收功率（对应TD-SCDMA / WCDMA的RSCP）每个RB上RS的接收功率提供了小区RS信号强度度量根据RSRP对LTE候选小区排序，作为切换和小区重选的输入 z RSSI，载波接收信号强度指示UE对所有信号来源观测到的总接收带宽功率z RSRQ，参考信号接收质量（对应WCDMA的Ec/No）RSRQ=N*RSRP/RSSI，N为RSSI测量带宽的RB个数反映了小区RS信号的质量当仅根据RSRP不能提供足够的信息来执行可靠的移动性管理时，根据RSRQ 对LTE候选小区排序，作为切换和小区重选的输入LTE小区选择/重选UE处于空闲状态时会驻留在某个小区上。
LTE中兴中高级面试汇总
LTE中兴中高级面试汇总在LTE中兴中高级面试中，面试官通常会对候选人进行全面的技术能力考察，以评估其对于LTE技术的理解和应用能力。
以下是一些常见的面试题目和参考答案，供参考。
1.请简要介绍一下LTE的架构和关键技术。
答：LTE（Long Term Evolution）是第4代移动通信技术，其架构主要由Evolved UMTS Terrestrial Radio Access Network（E-UTRAN）和Evolved Packet Core（EPC）两个部分组成。
E-UTRAN包括基站和无线接入网，负责无线信号的调度和传输；EPC包括MME（Mobility Management Entity）、SGW（Serving Gateway）、PGW（Packet Data Network Gateway）等组件，负责核心网络的控制和数据处理。
LTE的关键技术包括OFDM（Orthogonal Frequency Division Multiplexing）调制技术、MIMO（Multiple-Input Multiple-Output）天线技术、调度算法等。
2.请简要介绍一下LTE的无线接口协议。
答：LTE的无线接口协议主要包括物理层和协议层两部分。
物理层使用OFDM技术对信号进行调制和解调，实现高速数据传输；协议层包括MAC（Medium Access Control）层、RLC（Radio Link Control）层、PDCP（Packet Data Convergence Protocol）层和RRC（Radio Resource Control）层等，用于控制信道的资源分配和调度、数据的传输和处理等。
3.请介绍一下LTE的调度算法。
答：LTE的调度算法主要包括Proportional Fair（PF）调度算法和Max C/I调度算法。
PF调度算法根据用户的信道质量、队列的剩余数据量和对应的QoS等因素进行综合评估，选择可获得最高平均吞吐量的用户进行资源分配；Max C/I调度算法以用户的信道质量为主要指标，选择信道质量最好的用户进行资源分配，以获得最大的通信信噪比。
lte切换使用的流程
LTE切换使用的流程1. 概述本文档将介绍LTE网络的切换流程，并提供详细的步骤和注意事项。
2. LTE切换类型在LTE网络中，切换主要分为以下几种类型： - LTE到LTE切换（Intra-LTE Handover）：在LTE网络中，UE（User Equipment）从一个基站切换到另一个基站。
- LTE到非LTE切换（Inter-RAT Handover）：UE从LTE网络切换到其他无线接入技术，如2G、3G等。
- 非LTE到LTE切换（Inter-RAT Handover）：UE从其他无线接入技术切换到LTE网络。
3. LTE到LTE切换流程LTE到LTE切换的流程如下： 1. UE在当前LTE基站的服务区域边缘，检测到相邻LTE基站信号较强。
2. UE启动测量过程，测量并记录相邻LTE基站的信号强度、质量、时延等指标，并将测量结果发送给当前基站。
3. 当前基站根据UE测量结果，判断是否需要进行切换。
4. 如果需要切换，当前基站为UE选择目标基站，并发送切换请求给目标基站。
5. 目标基站确认切换请求，并为UE分配资源。
6.目标基站发送切换命令给UE，要求UE切换到目标基站。
7. UE收到切换命令后，立即切换到目标基站并重新建立连接。
8. UE与目标基站建立连接后，数据传输重新开始。
4. 注意事项在进行LTE切换时，需要注意以下几点： - UE应该保持与当前基站稳定的连接，确保切换过程顺利进行。
- UE在连接中断时，应尽快与目标基站重新建立连接，以避免通信中断时间过长。
- 目标基站应具备足够的资源以支持切换请求，避免切换失败或通信质量下降。
- LTE切换过程中，应根据实际网络情况进行优化参数配置，以提高切换成功率和用户体验。
5. 总结LTE切换是LTE网络中的重要功能，能够提高用户移动性和通信质量。
通过本文档的介绍，我们了解了LTE切换的类型和流程，并了解了切换过程中的注意事项。
TD-LTE无线参数设置指导优化手册-华为
中国移动TD-LTE无线参数设置指导优化手册-华为分册(征求意见稿)目录TABLE OF CONTENTS1 前言 (3)2上行资源分配 (7)3上行ICIC (7)4下行资源分配 (8)5下行MIMO (9)6移动性管理 (10)7LC（过载控制） (11)8功控算法 (12)9信道配置&链路控制 (13)10数传算法 (13)11传输TRM算法 (14)12 SON (14)13附件：华为ERAN3.0参数列表 (14)14《LTE无线网优参数集》 (15)15《TD-LTE无线参数指导优化手册》 (15)1 前言1.1 关于本书1.1.1目的本文主要介绍了华为TD-LTE系统eRAN3.0版本的各个专题的相关参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。
1.1.2读者对象本手册适用于TD-LTE系统的基本概念有一定认识的华为公司内部工程师。
1.1.3内容组织本手册是基于TD-LTE产品eRAN3.0版本的参数介绍，其内容组织如下：第一章：对本手册的目的，读者对象，内容组织进行介绍。
第二章上行资源分配：介绍Sounding RS资源分配和上行调度的参数配置及调整影响。
第三章上行ICIC：介绍上行ICIC相关参数配置及其调整影响。
第四章下行资源分配：介绍PUCCH资源分配、下行CQI调整、下行调度和下行物理控制信道的参数配置及调整影响。
第五章下行ICIC：介绍下行ICIC相关参数的配置及其调整影响。
第六章下行MIMO：介绍下行MIMO（含Beamforming）与CQI模式的参数配置方法及其调整的影响。
第七章移动性管理：介绍切换、重选的参数配置及其调整影响。
第八章LC（过载控制）：介绍负载控制算法、随机接入控制算法、系统消息SIB映射、移动性负载平衡算法、准入控制算法的参数配置及其调整影响。
第九章功控算法：介绍影响上行功率控制算法、下行功率控制算法的相关参数及其调整影响。
LTE移动性管理
RRC RRCCONNECTED RRC-IDLE NULL(DEAD)
ECM
EMM
ECMCONNECTED ECM-IDLE
EMMREGISTERED
EMMCONNECTED EMM-IDLE
EMM-DEREGISTERED
说明：NAS状态基于EMM和ECM二维模型
LTE系统的跟踪区的功能是实现对终端位置的管理，分为寻呼管 理和位置更新管理。
跟踪区设计要求： 对于LTE的接入网和核心网保持相同的位置区域的概念。 当UE处于空闲状态时，核心网能够知道UE所在的跟踪区。 当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪 区的所有小区进行寻呼。 在LTE系统中应尽量减少因位置变化而引起的位置更新信令。
23
目录
1. LTE移动性管理相关概念 2. LTE小区选择/重选
2.1 LTE小区选择 2.2 LTE小区重选
3. LTE切换
24
小区重选
小区重选时机（什么情况下发生小区重选）
开机驻留到合适小区即开始小区重选。 处于RRC_IDLE状态下UE移动。
小区重选原则
UE通过测量服务小区和邻小区的属性来使能小区重选 过程。
LTE移动性管理
2011年4月
1
培训目标
学完本课程后，您应该能： 掌握LTE移动性管理主要概念 掌握LTE小区选择/重选过程和算法参数 掌握LTE切换算法参数 熟悉LTE切换的信令流程
2
目录
1. LTE移动性管理相关概念 2. LTE小区选择/重选 3. LTE切换
3
跟踪区（TA）
跟踪区（Tracking Area）是LTE/SAE系统为UE的位置管理新设立 的概念。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小区选择准则
小区选择涉及的参数调整样例
【涉及命令】 MOD CELLSEL: LocalCellId=××××; //修改小区重选参数 LST CELLSEL: LocalCellId=××××; //查询小区重选参数
小区选择参数调整练习
1、修改小区选择信息，本地小区标识为0，最低接收电平为-70，最低接 收电平偏置为4: 2、修改小区选择信息，本地小区标识为2，最低接收电平为-67，最低接 收电平偏置为4:
– 网络能主动引导UE进行系统间小区重选，完成CS域话音呼叫等
消息块 SIB3 SIB5
SIB6
SIB7 SIB8
所在域 cellReselectionServingFreqinfo
interFreqCarrierFreqLIst carrierFreqListUTRA-TDD carrierFreqListUTRA-FDD moninfo parametersHRPD..physCellIdList
• 基于当前网络负荷的切换 – 覆盖当前区域小区负载不平衡时 – 资源共享，同频/异频/异系统切换
硬切换——先断开，再连接
E-NodeB1
MME/S-GW
E-NodeB2
切换概述
➢ 在无线的移动环境中，由于UE位置的不断变化以及每个小区覆盖范围的有限性， 所以引入基于覆盖的切换来保证UE业务的连续性。(覆盖、业务、负荷)
触发原因：
基于覆盖 基于负载 基于频率优先级 基于业务 基于上行功率
➢Inter-RAT（系统间切换）
测量事件
参数配置（同频切换）
切换相关参数配置主要是用来控制切换的难易度， 测量报告的上报时机等，具体配置方法见附件 •同频切换触发过程（A3事件）
UE
Source eNB
1.A3 Measurement Control
– 优先级配置单位是频点，因此相同载频的不同小区具有相同的优先级
– 通过配置各频点的优先级，网络能更方便地引导终端重选到高优先级的小区驻留 达到均衡网络负荷、提升资源利用率，保障UE信号质量等作用
• 重选优先级也可以通过RRCConnectionRelease消息告诉UE，此时UE忽略广播消息 中的优先级信息，以该信息为准
对应载频 当前载频，即服务小区载频
某个E-UTRA异频载频 某个UTRA-TDD载频 某个UTRA-FDD载频
某个GERAN载频 某个CDMA2000载频
重选测量启动准则
–UE成功驻留后，将持续进行本小区测量。RRC层根据RSRP测量结果计算Srxlev，并将其与 Sintrasearch和Snonintrasearch比较，作为是否启动邻区测量的判决条件 –对于重选优先级高于服务小区的载频，UE始终对其测量 –对于重选优先级等于或者低于服务小区的载频
– UE对所有信号来源观测到的总接收带宽功率
• RSRQ，参考信号接收质量（对应WCDMA的Ec/No）
– RSRQ=N*RSRP/RSSI，N为RSSI测量带宽的RB个数 – 反映了小区RS信号的质量 – 当仅根据RSRP不能提供足够的信息来执行可靠的移动性管理时，根据
RSRQ对LTE候选小区排序，作为切换和小区重选的输入
该参数指示了同优先级小区重选的定时器时长，用于避免乒乓效应
小区重选涉及的参数调整样例1
小区重选涉及的参数调整样例2
切换的目的
• 基于当前网络服务质量的切换：切换的基本目标 – 指示UE可与比当前服务小区信道质量更好的小区通信 – 为UE提供连续的无中断的通信服务 – 同频切换和异频切换
• 基于当前网络覆盖的切换： – UE失去当前RAT的覆盖，异系统切换
测量对象及测量值
• 切换的测量对象及测量值
– 同频测量
• RSRP、RSRQ、Pathloss
– 异频测量
• RSRP、RSRQ、Pathloss
– 异系统测量
• PCCPCH RSCP • CPICH RSCP、CPICH Ec/No • GSM Carrier RSSI，BSIC Identification，BSIC Reconfirmation
移动性管理
移动性包括空闲状态下的移动性和连接状态下的移动性。 小区选择、重选属于空闲状态下的移动性。基本沿用UMTS系统
的原则，仅修改了测量属性、小区选择/重选的准则等。PLMN选 择的原则基于UMTS的PLMN选择原则。 切换属于连接状态下的移动性。LTE系统内的切换采用网络控制、 UE协助的方式。 LTE的切换属于后向切换：由源基站发起的切换过程，其特征是 源基站主动将UE上下文（context）发送给目标基站。
• 判决
– 以测量为基础 – 资源申请与分配 – 主要由网络端完成
• 执行
– 信令过程 – 支持失败回退 – 测量控制更新
测量控制
• 通知UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等 • 测量条件改变时，eNB通知UE新的测量条件
UE
EUTRAN
RRCConnectionReconfiguration RRCConnectionReconfigurationComplete
LTE移动性管理介绍（选择-重选-切换） 3月24日
LTE测量
• RSRP，参考信号接收功率（对应TD-SCDMA / WCDMA的RSCP）
– 每个RB上RS的接收功率 – 提供了小区RS信号强度度量 – 根据RSRP对LTE候选小区排序，作为切换和小区重选的输入
• RSSI，载波接收信号强度指示
参数名 Srxlev Snonintrasearch Sintrasearch
单位 dB dB dB
意义 Cell selection RX level value 小区接收电平 小区重选的异频测量启动门限，该值越大，异频测量启动越快 小区重选的同频测量触发门限，该值越大，同频测量启动越快
重选判决准则-1 基于优先级
参数名
Threshserving,low Threshx,high
Threshx,low
Treselection-EUTRA
单位 dB dB
dB S
意义
小区满足选择或重选条件的最小接收功率级别值
小区重选至高优先级的重选判决门限，越小重选至高优先级小区越容易 一般设置为高于Threshserving,low，
测量控制
• 测量控制：eUTRAN下发的测量配置参数
– 测量对象：LTE同频或异频、UTRA的一组同频小区、GERAN的一组频 率、CDMA2000的一组同频小区
– 测量上报配置：周期或事件报告；报告格式包含测量量和相关信息 – 测量标识：测量ID的列表，Measurement ID – 测量间隙：UE使用这个间隙执行测量，此时不进行上下行调度
Measure RSRP/RSRQ
A3 EventTriger
Target eNB
Mn Ofn Ocn Hys Ms Ofs Ocs Off
➢Mn 邻区测量量 RSRP/RSRQ ➢Ofn 频点的偏置 ➢Ocn 邻小区偏置，通过邻区关系配置 ➢Ms 服务小区测量量 RSRP/RSRQ ➢Ofs 服务频点偏置 ➢Ocs服务小区偏置 ➢Hys 迟滞系数，与业务特性和移动速度强相关，
dB
S
意义
UE测量到的服务小区RSRP实际值
UE测量到的邻小区RSRP实际值
服务小区的重选迟滞，常用值：2
可使服务小区的信号强度被高估，延迟小 Nhomakorabea重选被测邻小区的偏移值：包括不同小区间的偏移Qoffsets’t和不同 频率
之间的偏移Qoffsetfrequency，常用值：0
可使相邻小区的信号或质量被低估，延迟小区重选；还可根据不同小区、载频 设置不同偏置，影响排队结果，以控制重选的方向
高优先级小区重选判决准则
当同时满足以下条件，UE重选至高优先级的异频小区
• UE在当前小区驻留超过1s • 高优先级邻区的Snonservingcell > Threshx,high • 在一段时间(Treselection-EUTRA)内， Snonservingcell 一直好于该阈值 (Threshx,high)
➢ eNodeB通过控制消息下发相关配置信息，UE据此完成切换测量，并在 eNodeB控制下完成切换的过程，保证不间断的通信服务。切换前后的UE连接 如下图所示：
➢ 切换典型过程：测量控制—>测量报告－>切换判决—>切换执行－>新的测量 控制
切换三步曲
测量 判决 执行
• 测量
– 测量控制 – 测量的执行与结果的处理 – 测量报告 – 主要由UE完成
降低乒乓切换的概率 ➢Off a3-Offset ➢Mn, Ms 单位是dbm或者db，其余都是db
2.
A3 Measurement Reports
3mRoRbCilitCyCononn.trRoleincfoonrmf. ainticol.n
Handover preparation
Random access procedure
• 根据R值计算结果，对于重选优先级等于当前服务载频的邻小区，若：
– 邻小区Rn大于服务小区Rs，并持续Treselection，同时 – UE已在当前服务小区驻留超过1s以上，则触发向邻小区的重选流程
参数名 Qmeas,s Qmeas,t
QHyst
Qoffsets
Treselection
单位 dBm dBm dB
4 RRC Conn. Reconf. Complete
参数配置（异频切换）
– 系统内小区测量及重选 • 同频小区测量、重选 • 异频小区测量、重选
– 系统间小区测量及重选 •LTE中，SIB3-SIB8全部为重选相关信息
