液压课程设计说明书【范本模板】

液压课程设计说明书【范本模板】

课程设计课程名称机电液综合设计项目题目名称卧式半自动组合机床液压系统及其有关装置设计学生学院机电工程学院专业班级08级机电(6)班学号学生姓名指导教师2011年12 月18 日广东工业大学课程设计任务书卧式半自动组合机床液压系统及其有关装置题目名称设计学生学院机电工程学院专业班级08机电6班姓名柳展雄学号3108000566一、课程设计的内容综合应用已学的课程,完成卧式半自动组合机床的液压系统的原理设计、液压系统的设计计算、液压系统元部件的选择、液压基本回路的实验验证、液压集成油路的设计、液压集成块的设计等。

二、课程设计的要求与数据1.机床系统应实现的自动工作循环(手工上料)→(手动启动) →工件定位(插销)→夹紧工件→动力头(工作台)快进→慢速工进→快退→停止→工件拔销→松开工件→(手工卸料).要求工进完了动力头无速度前冲现象.工件的定位、夹紧应保证安全可靠,加工过程中及遇意外断电时工件不应松脱,工件夹紧压力、速度应可调,工件加工过程中夹紧压力稳定。

2.工件最大夹紧力为F j;工件插销定位只要求到位,负载力小可不予计算. 3.动力头快进、快退速度v1;工进速度为v2可调,加工过程中速度稳定;快进行程为L1,工进行程为L2;工件定位、夹紧行程为L3,夹紧时间t=1s。

4.运动部件总重力为G,最大切削进给力(轴向)为F t;5.动力头能在任意位置停止,其加速或减速时间为△t;;工作台采用水平放置的平导轨,静摩擦系数为f s,动摩擦系数为f d。

设计参数表三、课程设计应完成的工作(一)液压系统设计根据设备的用途、特点和要求,利用液压传动的基本原理进行工况分析,拟定合理、完善的液压系统原理图,需要写出详细的系统工作原理,给出电磁铁动作顺序表。

再经过必要的计算确定液压有关参数,然后按照所得参数选择液压元件、介质、相关设备的规格型号(或进行结构设计)、对系统有关参数进行验算等。

(二)系统基本回路的实验验证以小组为单位设计实验验证回路,经老师确认后,由该组成员共同去液压实验室在实验台上进行实验验证。

机电液课程设计plc

机电液课程设计plc

机电液课程设计plc一、教学目标本节课的教学目标是让学生掌握PLC(可编程逻辑控制器)的基本原理和应用,培养学生具备PLC编程和调试的能力。

具体包括以下三个方面的目标:1.知识目标:使学生了解PLC的发展历程、工作原理、编程语言和常见应用领域;掌握PLC的基本指令、功能指令及其应用;了解PLC的硬件结构和软件系统。

2.技能目标:培养学生具备PLC编程的基本技能,能够独立完成简单的PLC程序设计、调试和故障排查;使学生能够运用PLC解决实际工程问题,如自动化生产线、控制系统等。

3.情感态度价值观目标:培养学生对机电液行业的兴趣和热情,增强学生的创新意识和团队合作精神,提高学生的人文素养和社会责任感。

二、教学内容本节课的教学内容主要包括以下几个部分:1.PLC概述:介绍PLC的定义、发展历程、工作原理和应用领域。

2.PLC硬件结构:讲解PLC的硬件组成,包括中央处理单元、输入/输出模块、电源模块、通信模块等。

3.PLC编程基础:介绍PLC的编程语言,如梯形图、指令表、功能块图等,以及基本指令和功能指令的使用。

4.PLC应用案例:分析典型的PLC应用案例,如自动化生产线、控制系统等,使学生能够将理论知识应用于实际工程。

5.PLC编程实践:引导学生进行PLC编程实践,培养学生具备实际操作能力。

三、教学方法为了实现本节课的教学目标,采用以下几种教学方法:1.讲授法:教师讲解PLC的基本原理、编程方法和应用案例,引导学生掌握知识点。

2.案例分析法:分析典型的PLC应用案例,让学生了解PLC在实际工程中的应用。

3.实验法:安排实验室实践环节,让学生动手操作PLC,提高学生的实际操作能力。

4.讨论法:学生进行小组讨论,分享学习心得和经验,培养学生团队合作精神。

四、教学资源为了支持本节课的教学内容和教学方法,准备以下教学资源:1.教材:选用权威、实用的PLC教材,为学生提供理论知识的学习依据。

2.参考书:提供相关的PLC参考书籍,丰富学生的知识体系。

机电液控课程设计

机电液控课程设计

机电液控课程设计一、课程目标知识目标:1. 理解并掌握机电液控系统的基本组成、工作原理及相互之间的关系;2. 学习并掌握常用传感器的工作原理、特性及其在机电液控系统中的应用;3. 掌握典型机电液控系统的分析方法,能进行简单的系统设计和计算。

技能目标:1. 培养学生运用所学知识分析和解决实际机电液控系统问题的能力;2. 培养学生运用绘图软件绘制系统原理图、结构图的能力;3. 培养学生进行团队协作,完成课程设计任务的能力。

情感态度价值观目标:1. 培养学生对机电液控技术领域的兴趣,激发学生探索新技术的热情;2. 培养学生严谨的科学态度,注重实践与创新,提高学生的工程素养;3. 培养学生具有良好的职业道德,关注社会发展,为我国机电液控技术发展贡献力量。

课程性质:本课程为实践性较强的专业课程,旨在帮助学生将所学理论知识与实际应用相结合,提高解决实际问题的能力。

学生特点:学生已具备一定的机电液控基础知识,具有较强的学习能力和动手能力,但缺乏实际工程经验。

教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的积极性,提高学生的实践能力和创新能力。

通过课程设计,使学生在实践中巩固所学知识,提高综合运用能力。

二、教学内容1. 机电液控系统概述- 了解机电液控系统的基本概念、分类及发展趋势;- 掌握机电液控系统的基本组成、工作原理及性能指标。

2. 常用传感器及其应用- 学习常用传感器的工作原理、特性及选型;- 掌握传感器在机电液控系统中的应用。

3. 液压与气动技术- 熟悉液压与气动系统的基本原理、主要元件及系统设计;- 学习液压与气动系统在机电液控系统中的应用。

4. 电机与驱动技术- 学习电机的工作原理、特性及选型;- 掌握电机驱动在机电液控系统中的应用。

5. 机电液控系统分析与设计- 掌握机电液控系统的分析方法;- 学习机电液控系统设计的一般步骤和方法。

6. 课程设计实践- 结合实际案例,进行机电液控系统的设计;- 完成系统原理图、结构图的绘制及分析报告的撰写。

机电液课程设计说明书终极版

机电液课程设计说明书终极版

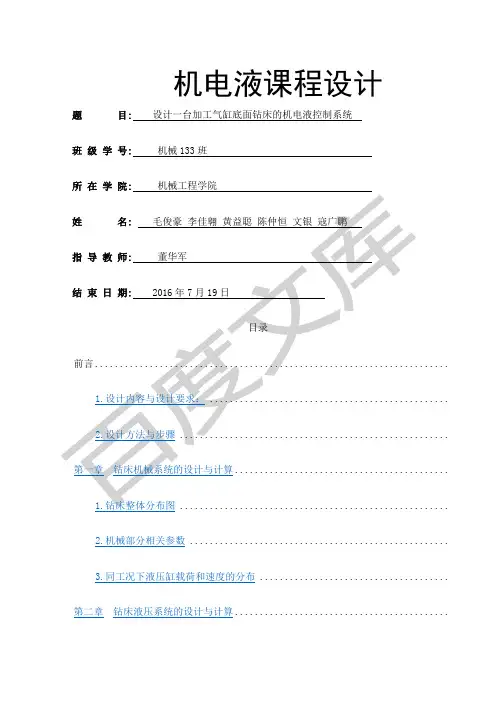

机电液课程设计题目:设计一台加工气缸底面钻床的机电液控制系统班级学号:机械133班所在学院:机械工程学院1.钻床整体分布图 ......................................................2.机械部分相关参数 ....................................................3.同工况下液压缸载荷和速度的分布 ...................................... 第二章钻床液压系统的设计与计算...........................................1.工作液压缸的计算和选择 ..............................................2.夹紧缸的计算和选择 ..................................................3.工况分析 ............................................................4.拟定液压原理图 ......................................................总结....................................................................... 参考文献...................................................................前言液压系统是以电机提供动力基础,使用液压泵将机械能转化为压力,推动液压油。
