发酵罐的设计
发酵罐70t设计

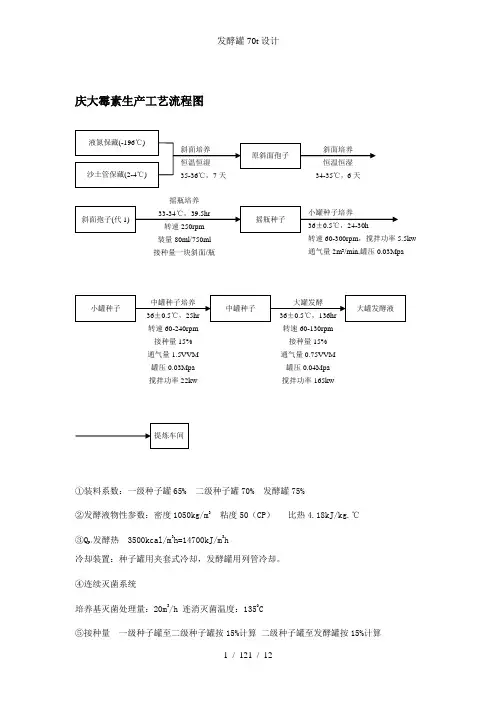

庆大霉素生产工艺流程图①装料系数：一级种子罐65% 二级种子罐70% 发酵罐75%②发酵液物性参数：密度1050kg/m3 粘度50（CP）比热4.18kJ/kg.℃③Q p:发酵热 3500kcal/m3h=14700kJ/m3h冷却装置：种子罐用夹套式冷却，发酵罐用列管冷却。
④连续灭菌系统培养基灭菌处理量：20m3/h 连消灭菌温度：1350C⑤接种量一级种子罐至二级种子罐按15%计算二级种子罐至发酵罐按15%计算已知工艺条件（1）年产量 ：G=70t(庆大霉素) （2）年工作日 M=300天 （3）发酵周期=6t 天 （4）发酵平均单位u1=1500单位/ 毫升 （5）成品效价u2=580单位/毫克 （6）提炼总效率=85% (7)装料系数=75% 工艺计算 V d =%85*1500*300580*70*1000=106.14m 3/dV 0=0.75*1106.14=141.53m 3/d0 3每天放罐系数 1罐 发酵罐总台数n=1*6=6（台） 发酵周期=每罐批发酵时间+辅助时间 二级种子罐 (取损失比为15% ) 取周期为4天，则需发酵罐4台 V1=7.0)15.01(*15.0*14.106+=26.16m3一级种子罐 (取损失比为15% )V2=65.0)15..01(*15.0*15.0*14.106+=4.23m 3取周期为4天，则需发酵罐4台发酵罐（1）高径比H/D=2.0~3.5（2）搅拌器：六弯叶涡轮搅拌器,Di:di:L:B=20:15:5:4 （3）搅拌器间距：S=（0.95-1.05）D （4）搅拌器直径：Di=D/3（5）最下一组搅拌器与罐底的距离：C=（0.8-1.0）D （6）罐内0.4MPa ；夹套0.25 MPa（7）挡板宽度：B=0.1D ，当采用列管式冷却时，可用列管冷却代替设备框图搅拌器此发酵过程中有中间补料操作，对混合物要求较高，选用六弯叶涡轮搅拌器 N P=4.7，湍流该搅拌器的各部尺寸与罐径D 有一定比例关系，六弯叶涡轮搅拌器,Di:di:L:B=20:15:5:4搅拌器叶径Di 为：)m (67.1353D D i=== 取1.7m 。
发酵罐的设的原则
一、设计基本原则
设计好的发酵罐，在操作时应当是无杂菌的， 即保证发酵过程不被污染。
下面为发酵罐设计时的基本原则：
(1) 尽量减少法兰连接。因为设备震动和热膨胀， 会
引起法兰连接处移位，而导致〉亏染。
(2) 尽可能采用全部焊接结构。所有焊接点必须切 实
磨光，消除蓄积耐热菌的固体物质的场所。
产物生成—2(?作用物卞成
0发«=01：物+0搅拌-0蒸发-0榀射
•搅拌器所产生的热量可用下列近似公式 计算：
860X4.186=4.5X860X4.186
= 16203（千焦/小时） 式中戶一後拌功率（千瓦）
3600：机械能转变为热能的热功当量（11））
汽化热03的计算：
式中（?——空气的重量沫量（公斤/小时） ——进口空气的热焓（千焦/公斤） —出口空气的热焓（千焦/公斤）
料和提供传热量的部件。
（一）、设计内容和步骤： /设备本体的设计：
•罐体的设计 ＞筒体的设计、计算
＞封头的设计、计算 ＞罐体压力试验时应力校核及容积验算
•附件的设计选取
＞接管尺寸的选择 ＞法兰的选取 ＞开孔及幵孔补强 ＞人孔及其它
＞传热部件的计算
＞挡板、中间支承、扶梯的选取
/搅拌装置的设计： •传动装置的设计、 •搅拌轴的设计、 •联轴器的选取、 •轴承的选取及其轴承寿命的核算、 • 密封装置的选取、 •搅拌器的设计、 •搅拌轴的临界转速。
（4^一冷却水积垢的热阻（米1•小时/0/千焦），一般可取米7•小时'0/ *千焦） •
计算题：一个年生产10万吨赖氨酸的发酵工厂，发酵产酸水 平为15%，提取总收率为90%，年生产时间为300天， 发 酵周期为48小时，洗罐准备时间为24小时，设发酵罐 的 装罐系数为80%,发酵罐的容轵为300«)\
发酵罐的设计范文
发酵罐的设计范文发酵罐是用来进行微生物发酵过程的设备，广泛应用于食品、医药、饲料、酒精等行业。
它的设计对于保证发酵过程的顺利进行具有重要意义。
首先，在设计发酵罐时，需要考虑容器的材质选择。
常见的发酵容器材质有玻璃、不锈钢、塑料等。
其中，不锈钢是目前最常用的材料，因为它具有良好的耐腐蚀性能和机械强度，能够适应不同的发酵工艺和条件。
此外，不锈钢材质还易清洗，能够保证发酵过程的卫生安全。
其次，发酵罐的设计应考虑容器的形状和尺寸。
一般而言，发酵罐的形状可以是圆柱形、椭圆形或立方形，尺寸则根据实际需要而定。
圆柱形发酵罐具有较小的基底面积，体积利用率较高，适用于大规模的发酵过程；而椭圆形发酵罐能够减小搅拌时的死角和液流的旋转，有利于发酵物料的均匀混合；立方形发酵罐则容易进行工艺控制和操作。
根据实际需要选择合适的形状和尺寸，以满足发酵工艺的要求。
同时，发酵罐的设计还需要考虑气体供应和排出的设施。
发酵过程中，微生物需要氧气进行呼吸，因此罐体需要有合适的进气装置，以保证微生物的正常生长。
常见的进气装置有机械式搅拌、气体通道等。
同时，还需要考虑废气的排出，避免微生物产生过量气体而影响发酵过程。
此外，温度和酸碱度是影响发酵过程的关键因素，因此在设计发酵罐时需要考虑温度和酸碱度的控制设备。
发酵罐通常会设置恒温装置，以保持适宜的发酵温度。
常见的恒温设备有水浴、电热传导等。
对于酸碱度的控制，可以通过添加酸碱溶液等方式进行调节。
最后，发酵罐的设计还需要考虑搅拌和控制系统。
搅拌过程有助于增加氧气传递、混合反应物料和促进产物的分散。
搅拌系统通常包括电机、搅拌桨和传动装置等。
对于控制系统，需要设置相应的传感器和控制器，以对温度、酸碱度、溶解氧等过程参数进行监测和控制。
总之，发酵罐的设计是一项复杂而重要的任务，需要考虑容器材质选择、形状尺寸、气体供应排出、温度酸碱度控制以及搅拌控制系统等方面。
只有合理设计，才能满足发酵过程的要求，保证产品的质量和产量。
发酵罐毕业设计说明书

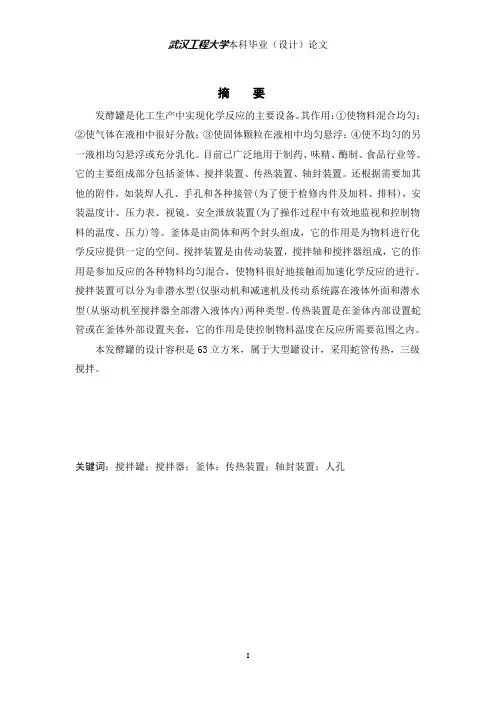

摘要发酵罐是化工生产中实现化学反应的主要设备。
其作用：①使物料混合均匀；②使气体在液相中很好分散；③使固体颗粒在液相中均匀悬浮；④使不均匀的另一液相均匀悬浮或充分乳化。
目前已广泛地用于制药、味精、酶制、食品行业等。
它的主要组成部分包括釜体、搅拌装置、传热装置、轴封装置。
还根据需要加其他的附件，如装焊人孔、手孔和各种接管(为了便于检修内件及加料、排料)，安装温度计、压力表、视镜、安全泄放装置(为了操作过程中有效地监视和控制物料的温度、压力)等。
釜体是由简体和两个封头组成，它的作用是为物料进行化学反应提供一定的空间。
搅拌装置是由传动装置，搅拌轴和搅拌器组成，它的作用是参加反应的各种物料均匀混合，使物料很好地接触而加速化学反应的进行。
搅拌装置可以分为非潜水型(仅驱动机和减速机及传动系统露在液体外面和潜水型(从驱动机至搅拌器全部潜入液体内)两种类型。
传热装置是在釜体内部设置蛇管或在釜体外部设置夹套，它的作用是使控制物料温度在反应所需要范围之内。
本发酵罐的设计容积是63立方米，属于大型罐设计，采用蛇管传热，三级搅拌。
关键词：搅拌罐；搅拌器；釜体；传热装置；轴封装置；人孔AbstractFermentation is a chemical reaction to achieve the production of major equipment. Its role is:①to mixed materials; ②the gas is well dispersed in the liquid phase; ③ making uniform solid particles suspended in liquid;④souneven suspension or other liquid emulsified in uniform。
For the uniform reaction, now is widely used in pharmaceutical, monosodium glutamate, enzyme system and food industries. Its main components include the reactor body, mixing equipment, heat transfer equipment and seal device. Also add other accessories needed, such as assembly and welding manhole, hand hole and all over (in pieces for ease of maintenance and feeding, nesting), install thermometers, pressure gauges, mirrors, safety relief device (for operation effectively monitor and control the material temperature, pressure) and so on. Mixing device is a gear, shaft and agitator stirring composition, its role is to participate in a variety of materials, reaction mixed evenly, so that good contact material to accelerate the chemical reaction. Mixing devices can be divided into non-diving type (only driven machines and gear and transmission system disclosed in the liquid outside and dive type (from the driving machine to sneak into a liquid blender all) types. Heat transfer device is set in the interior of reactor body coil or external tank set up in the jacket, its role is to control the materials needed in the reaction temperature range.The design of the fermentation tank volume is 63 cubic meters,and this is a large tank design with coil heat transfer and three mixings.Key words:mixing tank；mixer；kettle body；heat transfer equipment；seal device；manhole.目录摘要 .......................................... 错误！未定义书签。
发酵罐设计实验报告
80m3 通用式发酵罐的设计第一章设计方案1.1发酵罐体积确实定1.2发酵罐散热方式确实定1.3搅拌桨的选择和搅拌层数确实定其次章设备参数确实定2.1发酵罐搅拌器搅拌功率的计算2.2发酵罐散热设备的计算第三章设计计算汇总表3.1 设计数据汇总表附图：80m3通用式发酵罐工艺条件图0 第一章 设计方案1.1 发酵罐体积确实定所设计发酵罐为通用式发酵罐，且公称容积为 80m ³。
公称容积近似为圆柱体容积，设 H =3D由于是通用式发酵罐，所以可得D =V =3√π D 2H 4V 0解得发酵罐直径D = 3.24m 取发酵罐直径D = 3.5m通用式发酵罐主要尺寸如下：0.785 × 31. 本设计取H 0 = 3即H = 3D = 10.5mD取发酵罐高H 0 = 10m 2. 搅拌器直径承受六弯叶涡轮搅拌器，直径为D i = D/3 = 3.5 ÷ 3 = 1.2m3. 相邻两组搅拌器的间距本设计S = 3D i = 3.5m 4. 下搅拌器与罐底距离：故本设计取C = D i = 1.2m 5. 挡板宽度和与罐壁距离挡板宽度：W = 0.1D i = 0.12m 挡板与罐壁的距离：B = W /5 = 0.02m 6. 封头高度h = h a + h b当封头公称直径2m 时，h b = 25mm当封头的公称直径大于2m 时，h b = 40mm 。
4本设计D ＞ 2m ，h b = 40mm式中，h a 当为标准封头时取h a = 0.25D = 3.5= 0.9 。
7. 装罐系数h = h a + h b = 0.04 + 0.9 = 0.94m本设计取装罐系数ŋ = 0.7 8. 液柱高度9. 椭圆封头容积H L = ŋH + h a + h b = 0.7 × 10 + 0.94 = 7.94mπ D π3.5 V 2 = 4 D 2(h b + 6) = 4 × 3.52 × (0.04 + 6) = 6m ³10. 全罐高度1.2 发酵罐散热方式确实定H = H 0 + 2h = 11.880m参考有关资料可知大于 5 m ³的发酵罐应承受列管式散热器。
发酵罐 设计

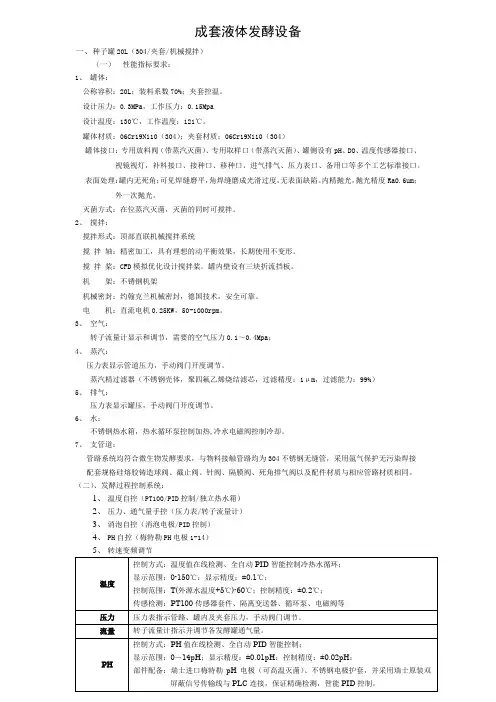

成套液体发酵设备一、种子罐20L（304/夹套/机械搅拌）（一）性能指标要求：1、罐体：公称容积：20L；装料系数70%；夹套控温。
设计压力：0.3MPa，工作压力：0.15Mpa设计温度：130℃，工作温度：121℃。
罐体材质：06Cr19Ni10（304）；夹套材质：06Cr19Ni10（304）罐体接口：专用放料阀（带蒸汽灭菌）、专用取样口（带蒸汽灭菌）、罐侧设有pH、DO、温度传感器接口、视镜视灯，补料接口、接种口、移种口、进气排气、压力表口、备用口等多个工艺标准接口。
表面处理：罐内无死角；可见焊缝磨平，角焊缝磨成光滑过度，无表面缺陷。
内精抛光，抛光精度Ra0.6um；外一次抛光。
灭菌方式：在位蒸汽灭菌，灭菌的同时可搅拌。
2、搅拌：搅拌形式：顶部直联机械搅拌系统搅拌轴：精密加工，具有理想的动平衡效果，长期使用不变形。
搅拌桨：CFD模拟优化设计搅拌桨。
罐内壁设有三块折流挡板。
机架：不锈钢机架机械密封：约翰克兰机械密封，德国技术，安全可靠。
电机：直流电机0.25KW，50-1000rpm。
3、空气：转子流量计显示和调节，需要的空气压力0.1～0.4Mpa；4、蒸汽：压力表显示管道压力，手动阀门开度调节。
蒸汽精过滤器（不锈钢壳体，聚四氟乙烯烧结滤芯，过滤精度：1μm，过滤能力：99%）5、排气：压力表显示罐压，手动阀门开度调节。
6、水：不锈钢热水箱，热水循环泵控制加热,冷水电磁阀控制冷却。
7、支管道：管路系统均符合微生物发酵要求，与物料接触管路均为304不锈钢无缝管，采用氩气保护无污染焊接配套规格硅熔胶铸造球阀、截止阀、针阀、隔膜阀、死角排气阀以及配件材质与相应管路材质相同。
（二）、发酵过程控制系统：1、温度自控（PT100/PID控制/独立热水箱）2、压力、通气量手控（压力表/转子流量计）3、消泡自控（消泡电极/PID控制）4、PH自控（梅特勒PH电极1-14）二、种子罐200L（304/夹套/机械搅拌）（一）性能指标要求：1、罐体：公称容积：200L；装料系数70%；夹套控温。
发酵罐的设计原则
发酵罐的设计原则
发酵罐的设计原则主要包括以下几个方面：
合理性：发酵罐的设计应合理，既要满足工艺要求，又要符合实际生产需要。
罐体的尺寸和形状应符合生产规模和物料特性的要求，同时要便于操作和维护。
耐腐蚀性：发酵罐通常会接触各种酸、碱、盐等腐蚀性介质，因此罐体应选用耐腐蚀性强的材料，如不锈钢、玻璃钢等。
同时，对于与物料接触的部分，应选用符合食品卫生标准的材料，以保证产品的安全。
密封性：发酵罐应具有良好的密封性能，以防止气体和液体的泄漏。
密封结构应简单可靠，易于清洗和更换。
安全性：发酵罐应设计安全设施，如防爆阀、安全阀等，以防止超压和爆炸等事故的发生。
同时，罐体上应设有观察窗或摄像头等监控设施，以便实时监测罐内物料的状态和变化。
节能环保：发酵罐的设计应考虑节能环保的要求，如采用保温材料、降低能耗等措施。
同时，对于排放的废气和废水，应进行有效的处理，以符合环保标准。
可操作性：发酵罐的设计应便于操作和维护。
罐体的布局和结构应便于清洁和消毒，同时要便于设备的安装和拆卸。
总之，发酵罐的设计原则应综合考虑合理性、耐腐蚀性、密封性、安全性、节能环保和可操作性等方面，以确保发酵罐能够满足实际生产需要，提高生产效率和产品质量。
发酵罐设计
1 前言生物反应工程与设备课程设计是生物工程专业一个重要的、综合性的实践教学环节，要求综合运用所学知识如生化反应工程与生物工程设备课程来解决生化工程实际问题，对培养我们全面的理论知识与工程素养，健全合理的知识结构具有重要作用。
发酵罐是发酵设备中最重要、应用最广的设备，是发酵工业的心脏，是连接原料和产物的桥梁。
随着工业技术的发展，市面上出现了种类繁多、功能更加完备的新型发酵罐。
如何选择或者设计一种合适的发酵罐将会成为一个研究热点。
本文旨在通过相应的参数计算和设备计算完成年产20吨庆大霉素的机械通风发酵罐初步设计。
2 常见的发酵罐2.1机械搅拌通风发酵罐机械搅拌发酵罐是利用机械搅拌器的作用，使空气和发酵液充分混合，促使氧在发酵液中溶解，以保证供给微生物生长繁殖、发酵所需的氧气,又称通用式发酵罐。
可用于啤酒发酵、白酒发酵、柠檬酸发酵、生物发酵等。
图1 机械通风发酵罐2.2气升式发酵罐气升式发酵罐把无菌空气通过喷嘴喷射进发酵液中，通过气液混合物的湍流作用而使空气泡打碎，同时由于形成的气液混合物密度降低故向上运动，而含气率小的发酵液下沉，形成循环流动，实现混合与溶氧传质。
其结构简单、不易染菌、溶氧效率高和耗能低，主要类型有气升环流式、鼓泡式、空气喷射式等。
图2 气升式发酵罐原理图2.3自吸式发酵罐自吸式发酵罐是一种不需要空气压缩机，而在搅拌过程中自吸入空气的发酵罐。
叶轮旋转时叶片不断排开周围的液体使其背侧形成真空，由导气管吸入罐外空气。
吸入的空气与发酵液充分混合后在叶轮末端排出，并立即通过导轮向罐壁分散，经挡板折流涌向液面，均匀分布。
与机械发酵罐相比，有一个特殊的搅拌器，但没有通气管。
罐为负压，易染菌，当转速较大时，会打碎丝状菌。
图3 自吸式发酵罐3 已知工艺条件（1）年产量：G=20 t （庆大霉素） （2）年工作日：M=300天 （3）发酵周期：t=6天（4）发酵平均单位：μm =1400单位/毫升（5）成品效价：μp =580单位/毫克 （6）提炼总效率：ηp =87%（7）每年按300天计算，每天24小时连续运行。
发酵罐设计原则
发酵罐设计原则
1. 合理的体积大小：发酵罐的体积应根据发酵物料的性质和产量需求进行合理设计，既要满足发酵过程中气体和液体的充分混合，又要确保发酵物料的充分接触和搅拌，提高发酵效果。
2. 适宜的温度控制：发酵罐应配备温控系统，能够在发酵过程中根据需要保持恒定的温度，以促进发酵菌的活动和产物的生成，并避免过高或过低的温度对发酵过程的负面影响。
3. 充分的气体供给和排除：发酵过程需要供给氧气和水分，同时需要排除产生的二氧化碳等废气。
因此，发酵罐应设计合理的通气设备和气体质量控制措施，保持适宜的气体浓度和流通。
4. 卫生安全性：发酵物料往往提供了微生物生长的条件，因此发酵罐的设计应注重卫生安全性，包括易清洗、无死角的设计，避免细菌和病原微生物的污染等。
5. 稳定的搅拌效果：发酵罐应具备良好的搅拌效果，保证物料的充分混合和均匀分布，提高发酵效果，并避免发酵物料结块、沉淀等现象的发生。
6. 方便的操作和监控：发酵罐应设计成方便操作和监控的形式，包括适当的开口、观察孔、配备自动化控制设备等，方便进行样品采集、监测发酵过程的关键指标，并能根据需要进行调整和控制。
7. 耐腐蚀和耐压性能：发酵罐的材质应具有良好的耐腐蚀性能，
能够抵御发酵过程中可能出现的酸碱腐蚀，同时还要具备足够的耐压性能，以承受发酵过程中产生的压力。
8. 可持续性设计：发酵罐的设计要考虑可持续性，包括节能、资源利用率高、低碳排放等方面的考虑，以降低对环境的影响。
发酵罐的设计课程设计
发酵罐的设计 课程设计一、课程目标知识目标：1. 学生能够理解发酵的基本原理，掌握发酵过程中关键因素的控制方法。
2. 学生能够了解发酵罐的结构、功能及其设计原理，掌握发酵罐操作的基本步骤。
3. 学生能够掌握发酵过程中常见问题的解决方法，提高对发酵工程的认识。
技能目标：1. 学生能够运用所学的发酵知识，设计并制作一个简单的发酵罐模型，提高动手实践能力。
2. 学生能够通过小组合作，完成发酵罐的设计、搭建和调试，培养团队协作能力和沟通技巧。
3. 学生能够运用所学知识，分析和解决发酵过程中出现的问题，提高问题解决能力。
情感态度价值观目标：1. 学生对发酵工程产生兴趣，认识到生物技术在生产生活中的重要作用，培养对生物工程的热爱。
2. 学生通过实践活动，增强对科学研究的信心，培养勇于探索、积极创新的科学精神。
3. 学生在小组合作中，学会尊重他人意见，培养合作精神，提高人际交往能力。
本课程针对高年级学生，结合发酵工程学科特点，注重理论联系实际，提高学生的实践操作能力。
课程设计以学生为主体，鼓励学生主动参与、积极思考，培养学生的创新意识和解决问题的能力。
通过本课程的学习，使学生能够在实际操作中巩固所学知识，提升技能，形成正确的价值观。
二、教学内容本课程教学内容主要包括以下三个方面：1. 发酵基本原理：- 发酵过程的定义、类型及特点- 发酵过程中微生物的生长规律- 发酵过程中关键因素（如温度、pH、溶氧等）的控制2. 发酵罐设计与操作：- 发酵罐的结构、功能及其设计原理- 发酵罐的选型与计算- 发酵罐的操作步骤及注意事项3. 发酵过程问题分析与解决：- 发酵过程中常见问题的原因分析- 发酵过程参数的检测与调整- 发酵过程中异常情况的处理方法教学大纲安排如下：第一周：发酵基本原理学习，了解发酵过程的关键因素；第二周：发酵罐的结构、功能及设计原理学习，进行发酵罐选型与计算；第三周：发酵罐操作步骤学习，实践操作发酵罐；第四周：发酵过程问题分析与解决，总结经验，提高发酵成功率。
200立方米机械搅拌通风发酵罐设计方案
200立方米机械搅拌通风发酵罐设计方案设计方案：200立方米机械搅拌通风发酵罐一、设计目标1.发酵罐容积为200立方米，确保能够达到大规模发酵的要求；2.设计可实现机械搅拌和通风两个功能，保证发酵过程中充分混合和氧气供应；3.确保发酵过程的操作简便、稳定可靠，并且具备良好的节能性能；4.满足卫生标准，保证发酵罐内部的洁净环境；5.设计具备可持续发展特点，符合环保要求。
二、设计内容1.发酵罐结构设计：a.发酵罐采用圆柱体结构，罐体材料选用不锈钢，具有良好的耐腐蚀性能；b.罐体壁厚度符合设计要求，保证罐体的强度和稳定性；c.设计合理的进出料口和观察窗口，方便操作和监测发酵过程；d.安装适当数量的温度传感器和pH传感器，实时监测发酵过程中的温度和酸碱度；e.罐顶设计可拆卸，方便维护和清洁。
2.机械搅拌设计：a.选择适当尺寸和功率的搅拌器，确保能够充分搅拌发酵物料；b.搅拌器安装在罐体底部，支持搅拌叶片可调节的设计，以适应不同的搅拌要求；c.搅拌器动力源采用电动机，具备可调速功能，以符合不同阶段的搅拌需求；d.搅拌器与罐壁的间隙适当，以减少搅拌时的能量损失。
3.通风设计：a.罐体设计适当数量和位置的通风口，以保证发酵物料在发酵过程中的氧气供应；b.通风设备采用低噪音、高效率的通风机，确保能够提供充足的氧气；c.设计合理的通风系统，保证发酵罐内对流的循环，并且可以适应不同阶段的通风需求。
4.温控系统设计：a.安装温度传感器和控制器，监测和调节发酵过程中的温度；b.配备加热装置和制冷设备，以实现对发酵物料温度的控制；c.控制系统具备自动控制和报警功能，以确保发酵过程的稳定性。
5.卫生设计：a.罐内表面设计光滑，易于清洗；b. 安装CIP(Cleaning In Place)系统，方便对罐内进行高效清洗和消毒；c.安装合适数量和位置的排污口，便于清除废液和残渣。
6.节能设计：a.选择高效的搅拌器和通风设备，以减少能量消耗；b.利用余热回收系统，将发酵产生的热能用于加热或其他用途。
50L式厌氧发酵罐的设计
50L式厌氧发酵罐的设计引言厌氧发酵是一种利用微生物在无氧条件下产生能量和有机产物的生物过程。
在厌氧发酵中，微生物利用有机废弃物或底物产生生物气、有机酸等有用产物。
厌氧发酵具有高效、环保、低成本等优点，在环境保护和资源回收利用方面具有重要意义。
而厌氧发酵罐是进行厌氧发酵的重要设备，其设计合理与否直接影响发酵效果和设备使用寿命。
本文将介绍一个50L式厌氧发酵罐的设计方案，包括罐体结构设计、搅拌系统设计、温度控制系统设计、气体收集系统设计等方面，以期为厌氧发酵设备制造和应用提供一些参考和借鉴。
一、罐体结构设计1.1罐体材料选择1.2罐体结构设计1.3罐体底部设计罐体底部设计应考虑到搅拌系统的安装和运行，同时要保证气体收集管的畅通。
底部可设计为锥形，方便搅拌机械的工作，并具有排放废物、清洗设备等功能。
二、搅拌系统设计2.1搅拌机械选择2.2搅拌动力设计三、温度控制系统设计3.1传热方式选择3.2温度传感器选择温度传感器是温度控制系统的核心部件，应选用精度高、响应快、稳定性好的传感器。
常见的选择包括PT100、热电偶等。
3.3控制系统设计温度控制系统应包括温度传感器、控制器、执行器等部分，能够实现温度设定、监控、反馈等功能。
控制系统应稳定可靠，操作简便，对发酵过程的温度控制起到关键作用。
四、气体收集系统设计结论50L式厌氧发酵罐是一种小型的厌氧发酵设备，其设计合理与否直接关系到发酵效果和设备寿命。
本文介绍了50L式厌氧发酵罐的设计方案，包括罐体结构、搅拌系统、温度控制系统、气体收集系统等方面的设计要点，以期为相关设备制造和应用提供一些参考和借鉴。
希望通过本文的介绍，可以为厌氧发酵设备的研发和应用提供一些有益的启示。
发酵工程发酵罐放大与设计解读
几何尺寸放大
放大倍数m指罐的体积增加倍数，即 ∵几何相似，∴ H1 H 2 D1 D2
m V2 V1
则
V2 V1
4
D2 2 H 2
4
D12 H1
4
D2 2 D2
4
D12 D1
( D2 )3 D1
m
∴
H2 D2 3 m
传热工程
产热Q1 V罐体积
传热Q2 A罐表面积
V↑，
A V
1↓
R
∴除了筛选耐高温菌株外，改善发酵罐的传热性能十分关
键。
3.发酵罐设计的基本要求
发酵罐能在无杂菌污染条件下长期运转。搅拌器轴 封严密，减少泄漏；结构紧凑，附件少；无死角， 内壁光滑；管道等尽可能焊接，少用法兰；可维持 一定正压；取样口易于灭菌，各部分能单独灭菌。
传质效果好（传氧性能好，KLa大） 。 有足够的冷却面积（传热性能好，冷却能力强）。
功耗低（传递效率高，节能）。
采用不锈钢，耐腐蚀及可以高温灭菌。
应有基本控制系统（如T、pH、甚至DO2）。 具有消泡功能（机械消泡或补消泡剂）。 具有取样装置和冷却装置（防止水分损失）。 要求放料、清洗、维修等操作简便，劳动消耗低。 实验罐、中试罐应与生产罐有相似的几何形状，
5T以下用外夹套式，K传热系数=400-600kJ/m2 hr•℃
竖式蛇管(热交换强、蛇管设于罐内，不易清洁)
5T以上；K传热系数=1200-1890kJ/m2•hr•℃ 竖式列管（排管）：
传热系数较蛇管低，但冷却水流速较蛇管大，适用于气 温较高，水源充足的地区。
三、通用式发酵罐的设计与放大
啤酒发酵罐设计总结
啤酒发酵罐设计总结
啤酒发酵罐是啤酒酿造过程中至关重要的设备之一，其设计要考虑到以下几个方面。
1. 容量：发酵罐的容量要根据啤酒酿造的规模来确定。
一般来说，大规模的啤酒厂需要更大容量的发酵罐，以满足产量需求。
2. 材质：发酵罐通常采用不锈钢材质，因为不锈钢具有耐腐蚀、易清洁等特点，能够保证啤酒的质量和卫生安全。
3. 结构：发酵罐一般为圆筒形，并配有上下两个圆形封头。
上部封头上通常有一些用于通气、取样和观察的口，下部封头上则有一个出口用于排出废物和收集啤酒。
4. 控温系统：发酵罐需要能够控制温度，以提供适合酵母发酵的条件。
一般会在发酵罐上安装温度探头，并配备温度控制系统，可以根据需要调节发酵罐内的温度。
5. 搅拌系统：发酵罐内的液体需要经常搅拌，以保证酵母均匀分布和氧气供应。
因此，发酵罐设计中需要考虑搅拌系统的安装位置和方式。
6. 清洗系统：发酵罐需要经常清洗，以去除残留物和细菌。
因此，设计中需要考虑清洗系统的设置，以确保能够方便有效地进行清洗操作。
7. 安全措施：发酵罐设计中需要考虑安全措施，如安装压力表、安全阀等，以避免因压力过高造成的危险。
啤酒发酵罐的设计需要考虑到容量、材质、结构、控温系统、搅拌系统、清洗系统和安全措施等方面，以确保啤酒酿造过程的顺利进行。
发酵罐设计说明书
发酵罐设计说明书发酵罐设计说明书一、引言本文档是为了详细说明发酵罐的设计方案，包括设计目的、设计原则、设计要求和具体的设计方案等。
本文档的目标是确保发酵罐的设计满足生产需求，同时确保其安全性和可靠性。
二、设计目的发酵罐是用于发酵过程的容器，其设计目的是提供一个能够支持发酵过程的环境和设备，使得发酵过程能够顺利进行，同时确保产品质量和安全。
三、设计原则1.安全性：发酵罐的设计必须符合相关的安全标准和规范，确保操作人员和设备的安全。
2.可靠性：发酵罐的设计必须能够保证其正常运行和长期稳定性。
3.高效性：发酵罐的设计要考虑最大程度的提高发酵效率，提高生产效益。
4.可维护性：发酵罐的设计要考虑方便的维修和保养，降低维护成本。
四、设计要求1.容量要求：根据生产需求确定发酵罐的容量，确保足够的产能。
2.材料选择：选择适合发酵过程的材料，确保材料的耐腐蚀性和耐高温性。
3.冷却系统：设计合适的冷却系统，确保发酵过程中的温度控制。
4.气体控制系统：设计合适的气体控制系统，确保发酵过程中的气体供应和排放。
5.清洗系统：设计合适的清洗系统，确保发酵罐的清洁和卫生。
6.自动化控制系统：设计合适的自动化控制系统，确保发酵过程的自动化和监控。
五、设计方案1.发酵罐结构：设计合适的发酵罐结构，包括底部，侧壁，顶盖等部分。
2.冷却系统设计：设计合适的冷却系统，包括冷却介质循环系统和温度控制系统。
3.气体控制系统设计：设计合适的气体控制系统，包括气体供应和排放系统。
4.清洗系统设计：设计合适的清洗系统，包括清洗介质循环系统和清洗装置。
5.自动化控制系统设计：设计合适的自动化控制系统，包括传感器、控制器等设备。
六、附件本文档涉及的附件包括相关的设计图纸和技术参数表。
七、法律名词及注释1.安全标准：指根据相关法规和标准确定的保护人员和设备安全的要求。
2.耐腐蚀性：指材料对于化学物质的耐受性。
3.耐高温性：指材料对于高温环境的稳定性和可靠性。
100L发酵罐设计方案
备注
1
罐体系统
2
搅拌系统
3
无菌空气 系统
滤器、空气管路排污系统避免染菌。 3. 排气系统：SUS316L 不锈钢排气冷凝器，自动控制排气量；设计合 理的排气系统避免染菌。 空气管路灭菌：气动隔膜阀控制，灭菌完毕可实现无菌空气自动吹干。 1. 特制温度传感器 PT100，温控系统控制精度 0.1℃。 2. 气动角座阀通入外源自来水降温，也可接入冷冻水。
4
温控系统
3. 电加热恒温水箱升温，热水罐防干烧，配置高温保护，自动补水功 能，安全可靠。 夹套独特导流装置，确保热传递效率高，避免罐内局部温差大。
5
流量、罐压 调节
1. 质量流量计指示控制流量，调节范围 0-100L/min。 2. PID 自动调节罐压，防震压力表显示罐压，调节范围 0-0.20MPa。
6
泡沫
7 8
压力 流量
现场压力表显示 空气玻璃转子流量计
0~0.25MPa 1:2VVm，自动控制
南京天汇生物技术装备有限公司
四．关键部件材质和品牌
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 主要部件 罐体 触摸屏 调速电机 调速器 流量计 控温角座阀 循环泵 pH 电极 pH 电缆 pH 变送器 DO 电极 DO 电缆 空气过滤器 呼吸过滤器 蠕动泵 消泡电极 调压稳压阀 水路减压阀 手动隔膜阀 现场控制 监控软件 型号及材质 SUS316L/SUS304 10 英寸触摸屏 SEW 富士 质量流量计 连接 1/2”内螺纹 304 不锈钢 防水锤 UPA90/120 InPro3030/120 梅特勒 AK9/3m 梅特勒 光学溶氧电极带变松输出 梅特勒 VP6-ST/3m 0.01μm 2.5 英寸 Sartorius Ø37 保定兰格 XP-2015 SMC ITAP 双膜片，316L 不锈钢 德国西门子 PLC 控制系统 10/寸昆仑通 态触摸屏为核心控制系统 南京天汇生物发酵控制软件 V2018 （以后可免费升级到最新版本） 数量/件 1 1 1 1 1 4 1 1 1 1 1 1 2 8 5 1 1 1 若干 1 1
啤酒发酵罐设计
啤酒发酵罐设计：一罐法发酵，即包括主、后发酵和贮酒成熟全部生产过程在一个罐内完成。
1）发酵罐容积的确定：根据设计，每个锥形发酵罐装四锅麦汁，则每个发酵罐装麦汁总量V＝59.35×4＝237.4 m3锥形发酵罐的留空容积至少应为锥形罐中麦汁量的25%，则发酵罐体积至少应为237.4(1＋25%)＝296.75 m3,为300 m3。
取发酵罐体积V全2）发酵罐个数和结构尺寸的确定：发酵罐个数N＝nt/Z＝8×17/4＝34 个式中n—每日糖化次数t—一次发酵周期所需时间Z—在一个发酵罐内容纳一次糖化麦汁量的整数倍锥形发酵罐为锥底圆柱形器身，顶上为椭圆形封头。
设H﹕D＝2.5﹕1，取锥角为70°，则锥高h＝0.714DV全＝лD2H/4＋лD2h/12＋лD3/24得D＝5.1 m H＝2.5D＝12.8 m h＝3.6 m查表知封头高h封＝h a＋h b＝1275＋50＝1325 mm罐体总高H总= h封＋H＋h＝1325＋12800＋3600＝17725 mm3）冷却面积和冷却装置主要结构尺寸确定：因双乙酰还原后的降温耗冷量最大，故冷却面积应按其计算。
已知Q＝862913 kJ/h发酵液温度14℃3℃冷却介质（稀酒精）-3℃2℃△t1＝t1－t2′＝14－2＝12℃△t2＝t2－t1′＝3－（-3）＝6℃平均温差△t m＝(△t1－△t2)/㏑(△t1/△t2)＝(12－6)/ ㏑(12/6)＝8.66℃其传热系数K取经验值为4.18×200 kJ/(m2﹒h﹒℃)则冷却面积F＝Q1/K△t m＝862913/（4.18×200×8.66）＝119.2 m2工艺要求冷却面积为0.45～0.72 m2/ m3发酵液实际设计为119.2/237.4＝0.50 m2/ m3发酵液故符合工艺要求。
选取Ф109×4.5半圆形无缝钢管作为冷却管，d内＝100mm,d平均＝105mm每米管长冷却面积F0＝105×10-3×1＝0.105 m2则冷却管总长度L＝F/ F0＝119.2/0.105＝1135 m筒体冷却夹套设置二段，且均匀分布。
通用式发酵罐的设计与计算
一、通用式发酵罐的尺寸及容积计算1. 发酵罐的尺寸比例不同容积大小的发酵罐，几何尺寸比例在设计时已经规范化，具体设计时可根据发酵种类、厂房等条件做适当调整。
通用式发酵罐的主要几何尺寸如下图。
（1）高径比：H0︰D ＝(1.7~4)︰1。
（2）搅拌器直径：D i ＝31D 。
（3）相邻两组搅拌器的间距：S ＝3D i 。
（4）下搅拌器与罐底距离：C ＝（0.8~1.0）D i 。
（5）挡板宽度：W ＝0.1 D i ，挡板与罐壁的距离：B ＝（81~51）W 。
（6）封头高度：h ＝h a ＋h b ，式中，对于标准椭圆形封头，h a ＝41D 。
当封头公称直径≤2 m 时，h b ＝25 mm ；当封头的公称直径＞2 m 时，h b ＝40 mm 。
（7）液柱高度：H L ＝H 0η＋h a ＋h b ，式中，η为装料系数，一般情况下，装料高度取罐圆柱部分高度的0.7倍，极少泡沫的物料可达0.9倍，对于易产生泡沫的物料可取0.6倍。
2. 发酵罐容积的计算圆柱部分容积V 1：0214H D V π=式中符号所代表含义见上图所示，下同。
椭圆形封头的容积V 2：)61(4642222D h D h D h D V b a b +=+=πππ公称容积是指罐圆柱部分和底封头容积之和，其值为整数，一般不计入上封头的容积。
其计算公式如下：)6140221D h H D V V V b ++=+=（公π 罐的全容积V 0： )]61(2[4202210D h H D V V V b ++=+=π如果填料高度为圆柱高度的η倍，那么液柱高度为：b a L h h H H ++=η0装料容积V ：)61(40221D h H D V V V b ++=+=ηπη 装料系数η：0V V =η二、通用式发酵罐的设计与计算 1. 设计内容和步骤通用式发酵罐的设计已逐渐标准化，其设计内容及构件见表6-6。
表6-6 发酵罐设计内容及构件设计内容构件的选取与计算 设备本体的设计筒体、封头、罐体压力、容积等 附件的设计与选取 接管尺寸、法兰、开孔及开孔补强、人孔、传热部件、挡板、中间轴承等搅拌装置的设计 传动装置、搅拌轴、联轴器、轴承、密封装置、搅拌器、搅拌轴的临界转速等设备强度及稳定性检验设备重量载荷、设备地震弯矩、偏心载荷、塔体强度及稳定性、裙座的强度、裙座与筒体对接焊缝验算等 2. 发酵罐的结构及容积的计算【例1】某厂间歇式发酵生产，每天需用发酵罐3个，发酵罐的发酵周期为80h ，问需配备多少个发酵罐？根据公式 N =11124803=+⨯（个）根据生产规模和发酵水平计算每日所需发酵液的量，再根据这一数据确定发酵罐的容积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程大学课程设计任务书班级：姓名：课题名称：生物反应器设计（啤酒露天发酵罐设计）指定参数：1.全容：m32.容积系数：3.径高比：4.锥角：5.工作介质：啤酒设计内容：1.完成生物反应器设计说明书一份（要求用A4纸打印）⑴封面⑵完成生物反应器设计化工计算⑶完成生物反应器设计热工计算⑷完成生物反应器设计数据一览表2.完成生物反应器总装图1份（用CAD绘图A4纸打印）设计主要参考书：1.生物反应器课程设计指导书2.化学工艺设计手册3.机械设计手册4.化工设备5.化工制图接受学生承诺：本人承诺接受任务后，在规定的时间内，独立完成任务书中规定的任务。
接受学生签字：生物工程教研室2010-11-15发酵罐设计第一节 发酵罐的化工设计计算 一、 发酵罐的容积确定由指定参数：V 全= 30m 3 ∅=85%则：V 有效=V 全*∅= 25.5 m 3 二、 基础参数选择1、D ：H ：由指定参数选用D ：H=1：42、锥角：由指定参数取锥角为9003、封头：选用标准椭圆形封头4、冷却方式：选取槽钢盘绕罐体的三段间接冷却（罐体两段，槽钢材质为A 3钢，冷却介质采用20%、-4℃的酒精溶液） 5、罐体所承受最大内压：2.5KG/CM 3外压：0.3KG/CM 36、锥形罐材质：A3钢外加涂料，接管均用不绣钢7、保温材料：硬质聚氨酯泡沫塑料，厚度200mm8、内壁涂料：环氧树脂 三、D 、H 的确定由D ：H=1：4，则锥体高度H 1=D/2tg450=0.5D 封头高度H 2=D/4=0.25D圆柱部分高度H 3=（4.0-0.5-0.25）D=3.25D 又因为V 全=V 锥+V 封+V 柱=3π×D 2/4×H 1+24π×D 3+4π×D 2×H 3=0.131D 2+0.131D 2+2.551D 2=30 得D=2.20m查JB1154-74《椭圆形封头和尺寸》取发酵直径D=2400mm 再由V 全=30cm 2，D=2.4m 得径高比为： D:H=1：2.8 由D=2400mm 查表得椭圆封头几何尺寸为： h 1=600mm （曲面高度） h 0=25mm （直边高度） F=6.41m2（内表面积） V=1.93m3（容积）筒体几何尺寸为： H=6624mm F=36.90m 2V=22.14m 3锥体的几何尺寸为： h 0=25mm r=360mm H=1200mm F=()220.70.3cos 0.644sin d a aππ⎡⎤-++⎢⎥⎣⎦=3.705m 2V=()230.70.3cos 0.7224d a tga ππ⎡⎤++⎢⎥⎣⎦=2.80m 2 则：锥形罐总高：H=600+25+4896+25+1200=6746mm 总容积：V=1.93+22.14+2.80=26.87m 3 实际充满系数ψ：25.5/26.87=94.9% 罐内液柱高：H 丿= （25.5-2.80）*4*102/2.42+（1200+25）=6260mm三、 发酵罐的强度计算（一） 罐体为内压容器的壁厚计算 1、 标准椭圆封头设计压力为1.1*2.5=2.75KG/cm 2 S=[]2tPDg C P+σϕ-式中：P=2.75 KG/cm 2[]t σ：A3钢工作温度下的许用力取1520 KG/cm 2 ϕ ：焊接系数，本例采用双面对接焊作为局部无 探伤0.9壁厚附加量：C=C1+C2+C3 查表得：C1;钢板厚度的负偏差取0.8mm 负偏差 C 2:腐蚀裕量取2mm C 3;制造减薄量取0.6 则；S=[2.75*2400/(2*1520*0.9-2.75)]+3.4=5.8 取S 0=6mm直角边h0=25mm校核∂=(PD中/4S)*(D中/2h)=[2.75*(2400+6)/（4*6）]*[(2400+6)/（2*600）]=552.75<=[∂]t2.筒体P设=1.1*（p工作+p静）=1.1*（2.5+0.61）=3.42kg/cm2 S=[PD/([∂]℘-P)]+C（C2=0.6,C2=2,C3=0.6）=[(3.42*2400)/(2*1520*0.9-3.42)]+3.4=6.4mm 取S=8mm校核∂=PD中/2S=588<=[∂]t℘3.锥形封头1）过渡区壁厚S=[（K P设Dg）/(2[∂]t-0.5P)]+CP设=1.1*(2.5+0.9)=3.74kg/cm2（其中0.9为静压）K=0.75S=[（K P设Dg）/(2[∂]t-0.5P)]+C=(0.75*3.74*2400)/(2*1520*0.9-0.5*3.74)+C=2.46+C=2.46+0.6+0.246=5.31mm2）锥体S=[（f* P设Dg）/( [∂]t-0.5P)]+CS0=[（f* P设Dg）/( [∂]t-0.5P)]=(0.60*3.74*2400)/(1520*0.9-0.5*3.74)(f查表为0.60) 依据《化工设备机械基础》=3.94S=S0+C=3.94+0.6+2+0.394=6.937取S=8mm h0=25mm校核锥体所受的最大压力处∂=PD中/2Scos450=3.74*（2400+8）/2*10* cos450=636.81<=[∂]t(二)、锥体为外压容器的壁厚计算1、标准椭圆封头设S0=5mmR内=0.9Dg=2160mmR内/100S0=2160/100*5=4.32查表4-1及B=260（依据化工容器设备设计手册）[P]=B*S0/ R内=260*5/2160=0.6kg/cm2>0.3 kg/cm2满足要求取C1=0.5mm，C2=2mm，C3=0.5mm则S=S0+C=8mm2.筒体设S0=6mm L/D=0.69 D=2400/6=400查表4-1及B=200【P】=200*6/2400=0.5 kg/㎠S0=6mm故可取C1=0.6mm,C2=2mm,C3=0.6mm则S=S0+C=9.2mm，取S=10mm3.锥形封头因为：α=45°所以22.50°﹤α﹤60°按第四章发酵罐设计中的封头设计可知，加强圈间中椎体截面积最大直径为：2*2740/2*tan45°=1918.6mm取加强圈中心线间椎体长度为1370mm设S0=6mm L/D=1370/2400=0.57D/ S0=2400/6=400查图表4-1可知及B=250【P】=BS0/D=250*6/2400=0. 625﹥0.3 kg/㎠故取S0=6mm C1=0.6mm，C2=2mm，C3=0.6mm所以S=S0+C=9.2mm综合前两步设计，取两者中较大的有生产经验确定标准椭圆型封头厚度为10mm h0=25mm圆筒壁厚10mm标准形封头壁厚12mm h0=25mm五、锥形罐的强度校核1、内压校核液压试验P试=125P设由于液体的存在，锥体部分为罐体受压最重之处即最危险设计压力P=3.74KG/cm2液压实验P试=1.25P=4.68KG/cm2查得A3钢σ=2400kg/cm2σ试=[]()2()Dg S CS C⎛⎫+-⎪-⎝⎭=4.68 ⨯（2400+12-3.2）/2*(12-3.2) =563.6kg/cm20.9ϕσ=0.9*0.9*2400=1944kg/cm2>σ试可见符合强度要求，试压安全2、外压实验以内压代替外压P=1.5*（0.3+1.2）=2.25kg/cm2P试=1.25P=2.8kg/cm2<P内试故可知试压安全3、刚度校核本例中允许S=2*2400/1000=4.8mm而设计时取壁厚为S=10mm，故符合刚度要求（公式：S最小=21000D内）第二节发酵罐热工设计计算一、计算依据计采用A3钢作发酵罐材料，用8号槽钢做冷却夹套，分三段冷却，筒体二段，锥部一段，夹套工作压力为2.5kg ／cm2冷媒为20%（v／v）酒精溶液，T进=-4℃，T出为-2℃，麦汁发酵温度维持12o（主发酵5-6天，封头及筒体部分保温层厚度为200mm，锥底部分为98mm）二、总发酵热计算Q=q*v=119*24=8330kg/hrq每立方米发酵麦汁在主发酵期间每小时的放热量；v为发酵麦汁量三、冷却夹套型号选择选取8号槽钢起截流面积为A=hb-截面积=8*4.3-10.24=24.16cm2冷却剂流量为（三段冷却）3*24.16*10-4*1=7.284*10-3m3/s查得20%（v／v）酒精溶液△t平=-3℃下的=976kg/m3C=1.04kcal/kg·o C冷却剂的冷却能力为：Q=7.248×103×976×1.041×2×3600=53021.4kcal/hr﹥8330kcal/hr故可选取8号槽钢为冷却夹套四、发酵罐冷却面积的计算考虑生产过程中，随着技术的改进，工艺曲线可能更改，按目前我国工艺曲线看，日降温量较大的为13℃→5℃，为了将来工艺更改留下余量，设计取13-5=8℃为设计的日降温量，取0.6℃/hr为设计的小时降糖量，则由Q6=KA △t m求得冷却面积。
1.传热系数K的确定1）醪液α1的计算α1=0.64×C×4=0.64×185×4=185.3kcal/㎡h°C2)冷却夹套的α2的计算湿润周边=80+（80+4*8.0）+2*（43-1）de==204mm=20.4cmde=4*24.16/20.4=4.74cm=0.0474m20%（v／v）酒精在定性温度t=（-4-2）/2=-3℃下μ=5.05CP=5.05×103Pa·s=0.402kcal/hrm℃=0.468W/m℃Cp=1.041kcal/kg℃=4.358×103J/kg℃=976kg/㎡μ=1m/sRe=du /μ=9160=104故可视为强制湍流流动得n=0.4α2=0.023 /d(Re)0.8(Cp μ/ )0.4=1348.4kcal/hr ·m ·℃ 因为计算时冷却盘管为直径的，先修正： α’=α(1+1.77d/R)=1348.4×(1+12)×0.0474/1.829 =1410.3kcal/hr ·m ·℃ 3)筒体部分传热系数K =++ 代入数据可得： 1/k= =所以：K=kcal/㎡°C 注：h 为假设夹套高度(m)2.锥形罐筒体需冷却的热量 1）醪液放热 Q 醪=Q 1+Q 2 Q 1=kcal/hr Q 2=kcal/hr 所以 Q 醪=Q 1+Q 22）外界与罐体的传热量 A.封头部分Q 1=KF 带入数据得KF= Q 1=KF =t t t +-外平附内（）t t t +-外平附内（）= B.筒体部分： 带入数据： 123112233405111KF A A A A A δδδαλλλα=++++得：KF=Q 2=KF = =3.筒体冷却面积A 初定12m12149t 11.3C 14ln ln 9t t t t ∆-∆-∆==︒∆∆m Q KA t =∆A= 则醪液的冷却负荷为：故冷却面积能够满足要求。
