建筑工程桩基础施工现场图解(55页)
3. 稳压压桩力不得小于终压力，稳定压桩的时间宜为5～10s。
21
三、混凝土预制桩施工
➢ 出现下列情况之一时，应暂停压桩作业，并分 析原因，采用相应措施：
1 压力表读数显示情况与勘察报告中的土层性质 明显不符；
2 桩难以穿越具有软弱下卧层的硬夹层；
3 实际桩长与设计桩长相差较大；
4 出现异常响声;压桩机械工作状态出现异常；
仪器车间等的调查资料； 4 主要施工机械及其配套设备的技术性能资料； 5 桩基工程的施工组织设计； 6 混凝土、钢筋等原材料及其制品的质检报告； 7 有关荷载、施工工艺的试验参考资料； 8 基桩轴线的控制点和水准点应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经3常复测。
二、灌注桩施工
③ 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深 及管内外混凝土灌注面的高差，填写水下混凝土灌注记录；
④ 灌注水下混凝土必须连续施工，每根桩的灌注时间应按混凝土的初凝时间控制，对灌注过程中的故障应记录备案； ⑤ 应控制最后一次灌注量，超灌高度宜为0.8～1.0m，凿除泛浆高度后必须保证暴露的桩顶混凝土强度达到设计8等级。
1、 压桩机型号、桩机质量（不含配重）、最大压桩力等； 2、 压桩机的外型尺寸及拖运尺寸； 3 、 压桩机的最小边桩距及最大压桩力； 4、 液压油缸的数量、直径，终止后的压力表读数与压桩力的对应关系； 5、 吊桩机构的性能及吊桩能力。
20
三、混凝土预制桩施工
➢ 静力压桩施工的质量控制应符合下列规定： 1. 第一节桩下压时垂直度偏差不应大于0.5％；
目录
2020/8/13
一、桩基培训的意义 二、灌注管施工 三、混凝土预制桩施工 四、桩基工程质量检查和验收 五、桩基质量通病及处理——预制桩及灌注管 六、卷尾语

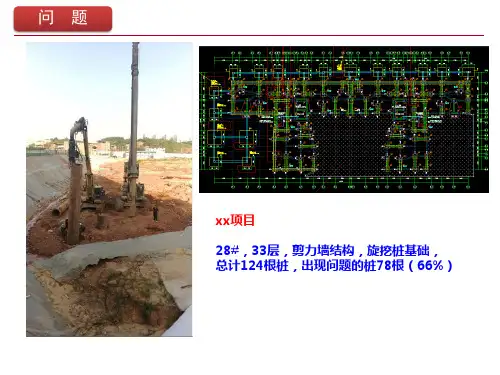

桩基础经典案例 (1)
原
因
1. 通过补勘，发现场地局部有坚硬中风化的夹层， 静压桩无法穿越。 2. 压桩过程中引孔土洞洞壁土掉入孔底部，压桩深 度未进入持力层，承载力无法保证。
措
施
1. 通过补勘，探明夹层范围深度。 2. 引孔或旋挖穿越夹层成桩。 3. 有引孔的桩，重新复压，复压深度要超过引孔深 度进入持力层。
问
题
后进行复压前和复压后必须同时测量标高，可以避免桩的异常沉降）。
4. 试桩结束后尽快做静载试验，验证承载力是否满足。 5. 静压管桩必须预留复压的条件 6. 止水帷幕桩的深度应严格按设计要求，对照勘察进行施工。
总
结
1. 勘察必须准确、合格、合理。 2. 首先，桩基础施工应该试桩、技术交底。 （对照勘察进行技术交底，对基础施工中的难点、风险点要梳 理清楚，提出可靠的措施。） 3. 桩施工过程中，监理、施工单位需要对照勘察报告，检查实际 施工是否有异常。
措
施
1.把桩基础改为复合地基， 承台改成筏板。 2.三类桩降低承载力， 四类桩不考虑承载力， 重新补充800的桩。
小
1.
结
首先，桩基础施工应该试桩，施工单位、项目部、监理需要对 地质情况了解清楚，并邀请勘察单位、设计单位进行技术交底， 对基础施工中的难点、风险点要梳理清楚，提出可靠的措施。 施工过程中，监理需要对照勘察报告，检查实际施工是否有异常。 若发现异常，应及时上报，通知技术部门召开相关会议解决。
4. 对已施工的桩，具备检测条件时即立即抽芯或静载检测，便于 及时发现问题。
5. 静压管桩必须复压，且留有复压条件，不能送桩过深。 6. 大家要对桩基施工存有敬畏之心，不能为了赶进度而忽略基本 的技术问题。
措施
1. 重新做一排止水帷幕桩。

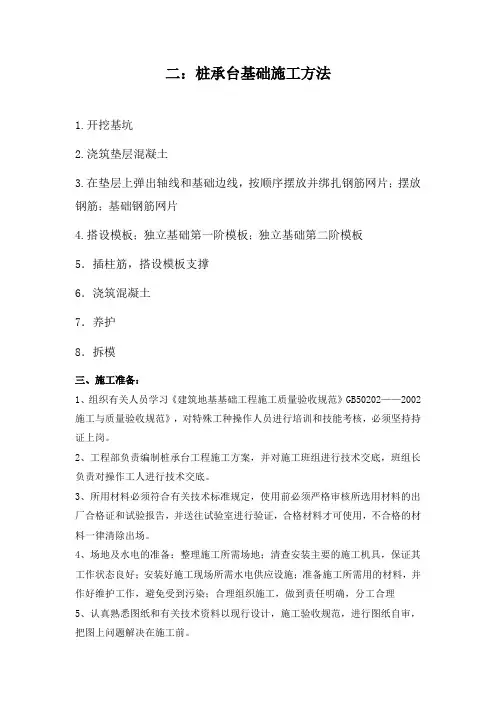

二：桩承台基础施工方法
二：桩承台基础施工方法1.开挖基坑2.浇筑垫层混凝土3.在垫层上弹出轴线和基础边线，按顺序摆放并绑扎钢筋网片；摆放钢筋；基础钢筋网片4.搭设模板；独立基础第一阶模板；独立基础第二阶模板5．插柱筋，搭设模板支撑6．浇筑混凝土7．养护8．拆模三、施工准备：1、组织有关人员学习《建筑地基基础工程施工质量验收规范》GB50202——2002施工与质量验收规范》，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。
2、工程部负责编制桩承台工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。
3、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。
4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理5、认真熟悉图纸和有关技术资料以现行设计，施工验收规范，进行图纸自审，把图上问题解决在施工前。
四、施工工序：承台施工工序主要为：测量放样、基坑开挖、凿桩头封底、垫层浇筑、钢筋安装、模板安装、浇筑砼、砼养护、拆模、承台回填。
五、承台基础施工方案：1、基坑放样根据承台平面尺寸及开挖深度、预留工作面宽度、集水沟宽度、汇水井设置、地下水埋深、机具布置等确定基坑开挖的尺寸。
具体步骤为：根据承台及基坑底平面尺寸，将基坑底平面轮廓线测设到原地面上；沿地面上的基坑平面轮廓线的四条边方向进行断面测量；确定开挖边桩，按照下挖深度确定放坡的宽度；将开挖边桩测设到地面上，并撒上白灰线连结各边桩，此封闭线即为开挖边线。
2、基坑开挖根据本工程地质情况，基坑开挖均采用无支护加固坑壁的形式。
基坑采用反铲挖掘机开挖，自卸车配合运输。
基底平面尺寸按基础平面尺寸四周各边增宽50cm-100cm，以便在基础底面外安置模板及设置排水沟和集水坑之用。

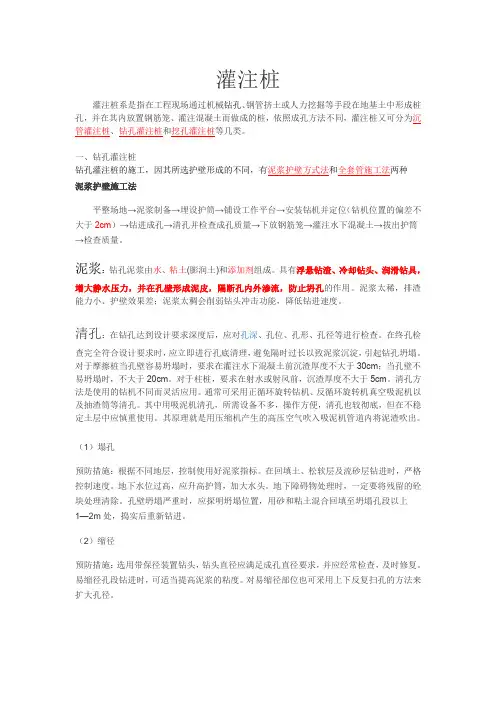

桩基础的几种类型及施工方法
灌注桩泥浆护壁施工法平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位（钻机位置的偏差不大于2cm）→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。
泥浆：钻孔泥浆由水、粘土(膨润土)和添加剂组成。
具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。
泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。
清孔：在钻孔达到设计要求深度后，应对孔深、孔位、孔形、孔径等进行检查。
在终孔检查完全符合设计要求时，应立即进行孔底清理，避免隔时过长以致泥浆沉淀，引起钻孔坍塌。
对于摩擦桩当孔壁容易坍塌时，要求在灌注水下混凝土前沉渣厚度不大于30cm；当孔壁不易坍塌时，不大于20cm。
对于柱桩，要求在射水或射风前，沉渣厚度不大于5cm。
清孔方法是使用的钻机不同而灵活应用。
通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。
其中用吸泥机清孔，所需设备不多，操作方便，清孔也较彻底，但在不稳定土层中应慎重使用。
其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。
（1）塌孔预防措施：根据不同地层，控制使用好泥浆指标。
在回填土、松软层及流砂层钻进时，严格控制速度。
地下水位过高，应升高护筒，加大水头。
地下障碍物处理时，一定要将残留的砼块处理清除。
孔壁坍塌严重时，应探明坍塌位置，用砂和粘土混合回填至坍塌孔段以上1—2m处，捣实后重新钻进。
（2）缩径预防措施：选用带保径装置钻头，钻头直径应满足成孔直径要求，并应经常检查，及时修复。
易缩径孔段钻进时，可适当提高泥浆的粘度。
对易缩径部位也可采用上下反复扫孔的方法来扩大孔径。
（3）桩孔偏斜预防措施：对已偏斜的钻孔，控制钻速，慢速提升，下降往复扫孔纠偏。
钢筋笼的上浮钢筋笼上浮的预防措施：严格控制砼质量，坍落度控制在20±2cm，砼和易性要好。
导管在砼内埋深规范控制在2-6m之间。
桩基础工程图文讲义含多张工序示意图
1－铁轨
2－平台车 3－桩
29
四 打入法施工
▪ 打入法也称锤击法，是利用桩锤落到桩顶上的冲击力来
克服土对桩的阻力，使桩沉到预定的深度或达到持力层 的一种打桩施工方法。
▪ 锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度
快，机械化程度高，适用范围广，但施工时有冲撞噪声 和对地表层有振动，在城区和夜间施工有所限制。
置而组成。操作灵活，移动方便，适用于各种预制桩和灌注桩
35
的施工。
多功能桩架：沿轨道行驶，可作360°回转 ，导架可
伸缩和倾斜。 优点：可适应各种预制桩，也可用于灌注桩施工 缺点：是机构较庞大，现场组装和拆迁比较麻烦
36
钢筋混凝土预制桩施工
钢管桩施工
37
打斜桩
38
海上打桩
多功能桩架
履带式桩架
▪ 桩入土深度是否已达到设计位置，是否停止锤击，其判
断方法和控制原则与桩的类型有关。 47
（六） 打桩施工常见问题的分析
▪ 在打桩施工过程中会遇见各种各样的问题，例如桩顶破
碎，桩身断裂，桩身位移、扭转、倾斜，桩锤跳跃，桩 身严重回弹等。
▪ 发生这些问题的原因有钢筋混凝土预制桩制作质量、沉
桩操作工艺和复杂土层等三个方面的原因。
3
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
第四章 桩基础工程 第一节 预制桩施工 第二节 灌注桩施工
灌注桩基础工程施工
灌注桩基础工程施工一、人工挖孔灌注桩（一）人工挖孔灌注桩构造要求人工挖孔灌注桩是用人工挖土成孔，灌注混凝土成桩；挖孔扩底灌注桩，是在挖孔灌注桩的基础上，扩大桩底尺寸而成，这类桩由于其受力性能可靠，不需大型机具设备，施工操作工艺简单，在各地应用较为普遍，已成为高层建筑大直径灌注桩施工的一种主要工艺形式，其特点是：单桩承载力高，结构传力明确，沉降量小，可一柱一桩，不需承台，不需凿桩头；可作为支承、抗滑、锚拉、挡土等；可直接检查桩直径、垂直度和持力土层情况，桩质量可靠；施工机具设备较简单，都为工地常规机具，施工工艺操作简便、占场地小；施工无震动、无噪声、无环境污染，对周围建筑物无影响；可多桩同时进行，施工速度快，节省设备费用，降低工程造价；桩成孔工艺存在劳动强度较大，单桩施工速度较慢，安全性较差等问题，但可通过采取技术措施克服；适用于桩直径800mm以上，无地下水或地下水较少的黏土、粉质黏土，含少量的砂、砂卵石、礓结石的黏土层采用，特别适于黄土层使用，深度一般为20m左右；可用于高层建筑、公用建筑、水工结构（如作为支承、抗滑、挡土、锚拉桩等）。
对有流砂、地下水位较高、涌水量大的冲积地带及近代沉积的含水量高的淤泥、淤泥质土层不宜采用。
挖孔桩直径d为800～2000mm，最大直径可达3500mm；桩埋置深度（桩长）一般在20m左右，最深可达40m。
当要求增大承载力，底部扩底时，扩底直径一般为1．3～3．0d，最大可达4．5d，扩底直径大小按∶h＝1∶4，进行控制。
一般采用一柱一桩，如采用一柱两桩时，两桩中心距应不小于3d，两桩扩大头净距不小于1m，在不同一标高时，应不小于0．5m。
桩底宜挖成锅底形，锅底中心比四周低200mm，根据试验，它比平底桩可提高承载力20％以上。
桩底应支承在可靠的持力层上，支承桩大多采用构造配筋，配筋率以0．4％为宜，配筋长度一般为1／2桩长，且不小于10m；用做抗滑、锚固、挡土桩的配筋，按全长或2／3桩长配置，由计算确定。
