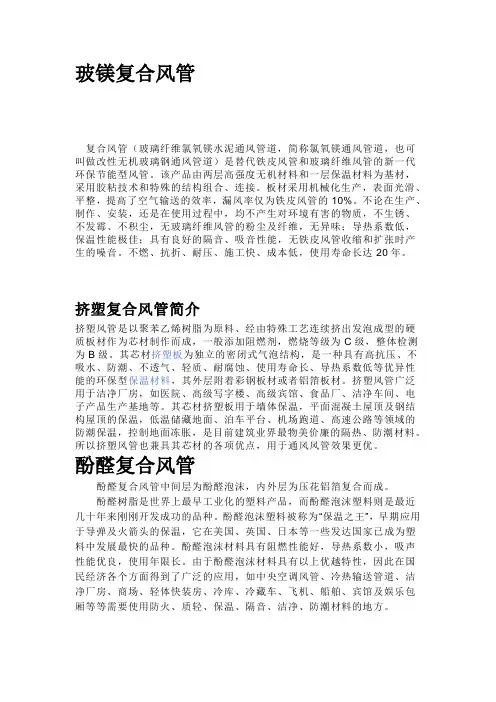

复合风管

玻镁复合风管复合风管（玻璃纤维氯氧镁水泥通风管道，简称氯氧镁通风管道，也可叫做改性无机玻璃钢通风管道）是替代铁皮风管和玻璃纤维风管的新一代环保节能型风管。

该产品由两层高强度无机材料和一层保温材料为基材，采用胶粘技术和特殊的结构组合、连接。

板材采用机械化生产，表面光滑、平整，提高了空气输送的效率，漏风率仅为铁皮风管的10%。

不论在生产、制作、安装，还是在使用过程中，均不产生对环境有害的物质，不生锈、不发霉、不积尘，无玻璃纤维风管的粉尘及纤维，无异味；导热系数低，保温性能极佳；具有良好的隔音、吸音性能，无铁皮风管收缩和扩张时产生的噪音。

不燃、抗折、耐压、施工快、成本低，使用寿命长达20年。

挤塑复合风管简介挤塑风管是以聚苯乙烯树脂为原料、经由特殊工艺连续挤出发泡成型的硬质板材作为芯材制作而成，一般添加阻燃剂，燃烧等级为C级，整体检测为B级。

其芯材挤塑板为独立的密闭式气泡结构，是一种具有高抗压、不吸水、防潮、不透气、轻质、耐腐蚀、使用寿命长、导热系数低等优异性能的环保型保温材料，其外层附着彩钢板材或者铝箔板材。

挤塑风管广泛用于洁净厂房，如医院、高级写字楼、高级宾馆、食品厂、洁净车间、电子产品生产基地等。

其芯材挤塑板用于墙体保温，平面混凝土屋顶及钢结构屋顶的保温，低温储藏地面、泊车平台、机场跑道、高速公路等领域的防潮保温，控制地面冻胀，是目前建筑业界最物美价廉的隔热、防潮材料。

所以挤塑风管也兼具其芯材的各项优点，用于通风风管效果更优。

酚醛复合风管酚醛复合风管中间层为酚醛泡沫，内外层为压花铝箔复合而成。

酚醛树脂是世界上最早工业化的塑料产品，而酚醛泡沫塑料则是最近几十年来刚刚开发成功的品种。

酚醛泡沫塑料被称为“保温之王”，早期应用于导弹及火箭头的保温，它在美国、英国、日本等一些发达国家已成为塑料中发展最快的品种。

酚醛泡沫材料具有阻燃性能好，导热系数小，吸声性能优良，使用年限长。

由于酚醛泡沫材料具有以上优越特性，因此在国民经济各个方面得到了广泛的应用，如中央空调风管、冷热输送管道、洁净厂房、商场、轻体快装房、冷库、冷藏车、飞机、船舶、宾馆及娱乐包厢等等需要使用防火、质轻、保温、隔音、洁净、防潮材料的地方。

玻镁复合风管施工方案

玻镁复合风管施工方案1. 引言玻镁复合风管是一种新型的风管材料，由玻璃纤维布和镁水泥复合而成。

相比传统的金属风管和塑料风管，玻镁复合风管具有更高的强度和耐用性。

本文将介绍玻镁复合风管的施工方案，包括施工准备、施工步骤和注意事项。

2. 施工准备在进行玻镁复合风管施工之前，需要进行以下准备工作： - 购买所需材料：玻镁复合板、电动切割机、电动螺丝刀、膨胀螺栓、密封胶等。

- 制定详细的施工方案和施工图纸。

- 清理施工区域，确保没有堆积物和阻碍施工的障碍物。

- 确定风管的布置方案，并进行标记。

3. 施工步骤步骤一：测量和切割1.根据施工图纸的要求，使用电动切割机将玻镁复合板切割成对应尺寸的风管板。

2.按照风管的布置方案，在风管板上进行标记，方便后续的安装。

步骤二：安装支撑架1.根据风管的布置方案，确定支撑架的位置，并使用膨胀螺栓将支撑架固定在墙壁或天花板上。

2.确保支撑架的平整和稳固，可根据需要进行调整。

步骤三：安装风管板1.将切割好的玻镁复合板依次放置在支撑架上。

2.使用电动螺丝刀将风管板固定在支撑架上，确保风管板之间的连接紧密且不易松动。

步骤四：密封处理1.使用密封胶将风管板与墙壁、天花板之间的缝隙进行密封处理，避免风管漏风。

2.注意使用合适的密封胶，确保密封效果良好。

步骤五：检查和测试1.完成风管的安装后，进行全面的检查，确保所有连接处紧密无漏风现象。

2.进行风管的压力测试，确保系统正常工作。

4. 注意事项•施工过程中，操作人员需佩戴好相关的安全防护装备，避免意外伤害。

•在进行切割和固定风管板时，要注意操作安全，避免误伤自己或他人。

•确保风管板的固定牢固，避免使用不合适的工具或方法，以免影响风管的使用寿命。

•在施工过程中，注意环境的保护，避免对周围环境造成污染。

•如果需要更换或维修风管，应按照相应的规范和标准进行操作。

5. 结论玻镁复合风管施工是一项重要且复杂的工程，需要严格按照施工方案进行操作。

新型玻纤复合管道-ppt课件

13
3、玻璃纤维（GF）
玻纤原料丰富，成本低廉，又有高的强度，是很好的增强材料。玻璃纤维耐高温（680℃），不燃，抗腐，隔热，隔音性好，抗拉强度高，电绝缘性好。但玻纤是脆性的硅酸盐材料（二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等），耐磨性、耐折性、耐扭转性较差。所以玻璃纤维必须先经过浸渍，把玻璃纤维丝包覆在高分子材料中，避免玻璃纤维之间发生内摩擦和玻璃纤维的曲折，避免表面吸附水后加速微裂纹扩展，避免受到腐蚀。
17
测试项目
单向 0~90°玻玻璃钢
玻纤
纤
不锈钢
普通钢 (Q235)
密度
1.4
1.4
1.8
8.0
7.8
拉伸强度 800/120 250
80
620
375
(MPa)
0
比强度
451
180
44
79
48
拉伸模量
25
14
(GPa)
8
200
210
弯曲强度
500
240
135
250
250
(MPa)
弯曲模量
23
12
39
1、大口径给水排污管道，因壁薄，有价格优势以PE100,DN300为例分析材料成本：
压力 1.25
内层 4
增强层
2.2
外层 3
壁厚 ≥9.2
玻纤重
1.9
PE重 8.26
玻纤成本
38
PE成本
95
总成本
133
1.6 4
2.7 3
≥9.7 2.4 8.68 48
99.8 147.8
PE实壁管： DN355*26.1(1.25mpa),米重27KG，材料价：310.5 DN355*32.3(1.6mpa),米重33KG，材料价：379.5 球墨铸铁管： DN300*7.2,总重323，米价183元

复合材料风管制作技术(精)PPT课件

• 4）风管于圆形金属软管的连接
2020/11/25
图28管道与圆形金属软管的连接
• 5)板材的拼接
• 由于板的可粘接性，切割后的窄板可拼接后重复利用，方法是将板材切成 45o边，涂胶粘接两部分，再用铝箔胶带粘在两窄板的缝合处，如图所示。
2020/11/25
图29板材的拼接
图30管道的加固
糙的工作台面上，以免损坏或弄脏其表面。
•
•
风管的连接可采用有法兰连接和无法兰连接两种，可根
据具体情况选用。
• 1)、无法兰连接
•
风管的端面要与管道轴线保持垂直，可用直刀修边使端
面光滑。两端面涂上胶水粘合后，如有需要可用12号装订枪
加固，最后用压敏铝箔胶带粘贴牢固(也可用宽度50—100
mm板材封边粘合)。
料—切割—清理切面并涂胶—粘合一密封。
• 1、下料 • 有四种下料基本方法，如图所示。可按照风管尺
寸来选择适当的一种方法，来达到材料和劳动力的优化。
2020/11/25
图7酚醛、聚氨酯铝箔复合板风管450角组合方式
• 2、切割
• 在工作台上，用专用切割刀具进行切割，如图所示。
2020/11/25
图15直角弯头
• 弧形弯管的加工步骤为：
•
划线一切割一板材的弯曲一涂胶粘合一密封
2020/11/25
• 1、划线下料 • 1）划线下料时，要尽可能利用板材，如图所示。
2020/11/25
图16划线下料
• 2）板材切割，采用单面刨刀，手工拖动切割，如左图所示。切割后的侧板，如右图所示。
图17板材切割
图8板材切割
• 3、涂胶
•
涂胶之前必须清

常见风管的特点浅析：复合玻纤板风管【建设施工经典推荐】

常见风管的特点浅析：复合玻纤板风管复合玻纤板风管复合玻纤板风管的主要控制参数包括基材玻璃棉导热性能、厚度、密度，覆面层以及所使用辅料的氧指数等。

一般用于工作压力小于或等于1000Pa的空调系统。

复合玻纤板风管的选用1）、使用的环境温度一般在-30℃～50℃，用于无耐酸碱要求，无凝结水的一般空调系统。

2）、对于有抗菌、抗霉菌要求和防火性能要求的风管应通过QB/T 2591-2003《抗菌塑料-抗菌性能试验方法和抗菌效果》和GB 17428-1998《通风管道的耐火试验方法》中相应试验的要求。

3）、厂家应提供风管阻力系数，以便进行阻力损失计算。

复合玻纤板风管的施工、安装要点1）、风管内不得敷设各种管道、电线或电缆。

2）、风管系统安装完毕后，必须进行严密性检验。

风管的漏风量应符合GB50243-2002《通风及空调工程施工质量验收规范》的规定。

3）、一般安装要求可参考JGJ141-2004《通风管道技术规程》和GB 50243-2002《通风与空调工程施工验收规范》相关章节。

复合玻纤板风管的执行标准1）、产品标准JC/T 591-1995《复合玻纤板风管》2）、工程标准JGJ141-2004《通风管道技术规程》GB 50243-2002《通风与空调工程施工验收规范》3）、相关标准图03K132 《风管支吊架》复合玻纤板风管的特点该风管以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布，用专用防火粘接剂复合干燥后,再经过开槽、切割、粘结加固等工艺而制成,采用特种压敏胶带、密封胶、热敏胶带连接密封而成,根据风管断面尺寸、风压大小再采用适当的加固措施。

具有防火、防潮、保温、漏风量小、材质轻、消声、易施工、使用寿命长、节省安装空间、经济适用等优点。

复合玻纤风管制作及安装技术说明

一、概述复合玻纤板风管是建筑材料行业新兴起的新一代建筑材料，它广泛应用于宾馆、饭店、商业大厦、游泳场馆、工矿企业等地。

它具有消音、保温、防火、防潮等特点，是一种新型的空调风管。

复合玻纤板风管适用于输送干燥气体或饱和气体，也可用输送具有加湿气体成份要求的场合，还可用于传送有腐蚀成份的气体，气体温度—30℃～+50℃之间，气体湿度可达95%。

二、主要性能参数及特点本公司生产的复合玻纤板风管分铝箔复合消音保温风管和多彩复合消音保温风管两种。

适用于输送干燥气体、饱和气体、具有腐蚀成份的气体或有加湿要求的场合，其在消音、防火、承压、漏风量等项目上均通过有关产品质量检测机构的检验。

多彩复合消音保温风管表面喷涂两层特殊配置的彩色胶质耐火涂料，不仅气密性好，防潮性能俱佳，而且风管表面的颜色可以根据各类建筑的要求配置，使色彩协调一致。

多彩风管的内层可以根据输送空气湿度的大小涂刷一道特殊的防水涂层，特别适用于装有喷淋段高湿度的空调系统。

（一）复合玻纤板风管的主要特点有：1、消音复合玻纤板风管是一个管式消音器，其消音量为3分贝/米，其输送气体风口噪音小于45分贝。

2、保温以主体材料为离心玻璃棉板复合制成的新型风管板材，其导热系数低、保温性能良好，在24℃时进行测试，其导热系数测定为0.029w/M.K，低于岩棉和矿棉。

3、防火新型风管的板材是选用各种不燃性材料用特制的防火胶在高温条件下粘合而成，具有良好的防火性能，经青岛市产品质量监督检验所实测结果，认定为不燃级材料。

4、防潮湿度在95%条件下，经测试新型风管板材的吸湿率不大于2%，憎水率>98%。

5、强度新型风管根据不同截面，内外部采用型钢加固骨架，T字型管接头或法兰两种连接方式，该风管在送风压力达到1700Pa时，风管完好无损，对于承压超过2000Pa时，风管选用非标准化加固方法，可保证风管壁料不泄压，风管变形在标准范围以内。

6、纤维含量为确保风管在运行时无纤维飞散，公司从制作工艺、连接形式到施工质量，都以行业规范为标准，采取相应的措施，保证了产品的质量。

复合玻纤风管施工工法 (2)

复合玻纤风管施工工法一、前言随着现代建筑业的发展，管道系统在建筑工程中扮演着极其重要的角色。

其中风管是建筑工程中比较常见的一种管道系统。

而在风管的施工中，复合玻纤风管施工工法已经逐渐被广泛应用。

二、工法特点与传统的风管施工工法相比，复合玻纤风管施工工法具有以下几个特点。

首先，材料完全不同。

采用玻璃纤维增强材料和PU发泡胶粘合，具备很高的物理强度和耐腐蚀性能；其次，施工效率较高，这得益于玻璃纤维增强材料的柔韧性；最后，施工过程中包括气压测试在内的复合检测手段能够对复合玻纤风管的密封性进行全方位、全过程的检验，能够确保施工质量。

三、适应范围复合玻纤风管施工工法适用于各类建筑工程中，有着非常广泛的适用范围，如商业、综合建筑、机场、医院、工业厂房等。

四、工艺原理1. 玻璃纤维增强材料的柔韧性和可塑性。

这种材料在使用前可以随意弯曲，同时可以根据不同建筑要求进行量身定制。

2. PU发泡胶的物理特性。

在敷设玻璃纤维增强材料之后，在其表面喷涂PU发泡胶，胶体在充分反应后，具有非常高的物理强度和耐腐蚀性能。

而这也是复合玻纤风管具有材料优势的原因。

3. 风管的密封性。

施工后立即对复合玻纤风管进行气压测试，可以全方位、全过程地检验复合玻纤风管的密封性，确保施工质量。

五、施工工艺1. 准备工作，包括测量、剪切、拼接。

2. 喷涂第一层PU发泡胶。

3. 敷设玻璃纤维增强材料。

4. 将玻璃纤维增强材料滚压、抛光。

5. 喷涂第二层PU发泡胶并进行表面处理，使风管的外表面更为均匀平整。

6. 进行气压测试，确保复合玻纤风管的质量。

六、劳动组织复合玻纤风管施工中需要由专业的施工队伍进行施工。

其中，一名班长带领数名技术工人进行施工操作。

七、机具设备复合玻纤风管施工需要使用以下机具设备：1. 玻璃纤维增强材料切割机。

2. 吹风枪。

3. PU发泡胶泵。

4. 滚压机。

5. 拉力机。

6. 喷漆枪。

7. 气动焊接机。

八、质量控制1. 施工过程的监测和调整。

玻镁复合风管介绍

玻镁复合风管介绍玻镁复合风管是一种新型的高科技复合板材，原材料选用优质氧化镁、氯化镁、中碱玻璃纤维布、轻质材料及无机粘合剂，经生产线加工复合而成。

该材料由两层高强度无机材料和一层保温材料复合而成。

解决了返潮、返卤问题，而且不含氯离子，遇火不产生氯化氢等有毒气体。

具有无毒、无味、不燃、不爆、保温、隔热及良好的二次加工性能和施工方便等特点，是新一代的节能环保型绿色产品。

玻镁复合风管的十大优点1、超越的保温性能玻镁复合风管直接复合了保温材料，不需再一次保温，风管热传导系数小。

保温性能极佳，减少了冷空气输送过程中热量传导的损耗。

2、风阻小，漏风率低玻镁复合风管采用机械化生产，表面光滑、平整、摩擦系数小，风阻低风管表面绝对粗糙度0.2mm。

风管采用无法兰连接，提高了风管的密闭性，与其他风管相比降低了风管的漏风率，提高了空气输送的效率，玻镁复合风管的漏风率仅为铁皮风管的1/10。

3、提高室内空气品质玻镁复合风管不生锈，不发霉，不积尘，不繁殖细菌、真菌，无臭味，不会产生粒状、气状污染物及生物气胶，能提高室内空气品质。

4、绿色环保产品，对人类无害玻镁复合风管作为一种新型的绿色环保建材，从原材料、工艺配方、生产过程能耗及排放产品等方面均采取了有效的环境保护措施，即使在火灾情况下，其所产生的烟雾也不含有毒物质，对人体无害。

因此是一种环保风管，获国家环保认证。

5、噪声低，保持室内环境安静玻镁复合风管具有良好的隔音性能，同时保温材料具有减震和吸音性能，所以能够降低动气颤动和机械产生的噪音及消除铁皮风管收缩和扩张产生的噪音，保持室内环境安静。

6、卓越的防火性能玻镁复合风管由不燃无机材料和保温材料经高科技工艺复合而成，经国家防火建筑材料质量监督检验中心检验，为A级不燃材料。

玻镁复合风管的专用胶及配件均为A级不燃材料。

7、超高的强度性能玻镁复合风管强度高，抗折强度大于1.8mpa，能承受2500pa的风压，可以满足高、中、低压风系统的使用。

玻镁复合风管施工方案

玻镁复合风管施工方案玻镁复合风管是以玻璃纤维为增强材料，氯氧镁水泥为胶凝材料，通过机械加工生产风管板材，并将风管板材粘合的通风管道。

该风管具有保温性能好、漏风率低、重量轻、强度高、隔音、防潮防热等特点。

1 特点1.1 对玻镁复合风管提出相应的施工工艺及要求，针对性较强。

1.2 对玻镁复合风管的工艺流程和工艺要点进行了详细的说明，对施工的指导作用好。

2 适用范围本工艺适用于工业与民用建筑通风、空调工程中玻镁复合风管的施工。

3 工艺原理玻镁复合风管由两层高强度无机材料和一层保温材料复合而成，不需二次保温，保温性能好，且风管全部采用胶接结构制作而成，无法兰连接，大大提高了风管的密闭性，降低了风管漏风的能量损耗。

4 施工工艺流程及操作要点4.1风管预制4.1.1风管切割（1）切割矩形板材时应采用平台式切割机。

板材的切割线应平直；切割面和板面成90°角。

切割后的风管板对角线长度误差应小于3mm。

（2）异径风管板的切割，先在风管板上划出切割线，然后用手提切割机切割，小于或大于90°角的转角板，划线时应计算转角大小，确定角度后切割，以保证拼接质量。

4.1.2专用胶粘剂（1）风管制作、安装必须使用专用胶粘剂，以保证风管的粘接质量。

（2）使用专用胶胶粘剂粘接前，应清除粘贴处的油渍、水渍、灰尘及杂物等。

（3）专用胶粘剂由粉剂A组和液剂B组二部份组成，在现场按制造厂家说明书配制。

为保证专用胶的均匀性，应采用电动搅拌机搅拌。

（4）专用胶粘剂在不同的环境温度下，具有不同的初凝时间，特别是当环境温度低于0°时，专用胶粘剂固化时间更为缓慢。

专用胶粘剂环境温度变化，其最少初凝时间以及粘结后的风管允许安装的最少时间应符合下表的规定：4.2风管制作4.2.1直管制作（1）在风管左右侧板的两边采用大小不同的刀片，在切割规格板时，同时切割组合用的梯阶线，用工具刀子将台阶线外的保温层刮去，梯阶位置应保证90°的直角，切割面应平整。

机制玻璃纤维增强氯氧镁水泥复合板风管

机制玻璃纤维增强氯氧镁水泥复合板风管下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介在建筑工程领域，风管是起到传输空气和维持室内空气质量的重要设备。

玻璃纤维复合材料介绍课件

四、玻璃纤维增强复合材料基本构造形式
一般可分为以下三种构造形式:单层复合材料，叠层复合材料，短纤维复合材料。
(1)单层复合材料单层复合材料，或称单层板，结构如图2.1所示，单层复合材料中纤维按一个方向整齐排列或由正交双向编织排列，其中纤维方向称之为纵向，用“1”表示，垂直于纤维方向称之为横向，用“2”表示，沿复合材料层厚度方向用“3”表示，1，2，3轴称为复合材料的主轴[47〕。在单层复合材料中纤维和基体可能是各向同性材料，但由于纤维排列具有方向性，在各个方向上纤维含量并不相同，因此单层复合材料是各向异性、不均匀的材料。
钻头的结构
(2)涂层工艺可以有效减小轴向力，并且进给速度较大时，涂层的优势越明显。
(3)普通钻尖麻花钻钻削轴向力有以下规律: 进给速度越大，轴向力越大，而主轴转速对其影响不显著;进给量增大，轴向力增大; 钻头直径越大，轴向力越大。
(4)多刃尖麻花钻钻削轴向力有以下规律: 进给速度越大，轴向力越大;主轴转速越高，轴向力越大。
工艺改进法中轴向力测定系统
钻头切入试样后，轴向力急剧增大，当主切削刃完全参与切削时，轴向力达到最大值。在钻头未钻出试样前，轴向力处于稳定状态，变化不大;随着钻头钻出复合材料，轴向力开始减小，直到主切削刃完全钻出后轴向力下降为零。
影响轴向力的因素
(1)横刃对轴向力的贡献占整个轴向力的一半以上，因此减小横刃大小，可以有效减小轴向力和分层，提高钻孔质量。
(5)耐腐蚀性能：采用热固性树脂的玻璃纤维复合材料具有良好的耐腐蚀性能，但对于硝酸、浓硫酸等这类含有氧化性介质的溶剂，复合材料基体树脂极易氧化，而且温度升高会加速腐蚀。
(6)抗疲劳性能：金属材料的疲劳破坏是由里向外没有征兆突然发生的，而玻璃纤维增强复合材料中纤维和基体形成的界面可以有效阻止裂纹的扩展，破坏过程是渐进，往往发生在界面的薄弱处。

玻璃纤维板复合风管介绍

玻璃纤维板复合风管介绍国内复合玻纤风管起源于八十年代，是以美国的玻纤风管技术为基础发展起来的。

经过数年的发展，复合玻纤风管日臻完美，市场占有率不断提高。

一九九五国家建筑材料工业局颁布了行业标准（JC/G591）。

一九九七年国家技术监督局和建设部联合发布了国家标准（GB 50243），标志着复合玻纤风管行业进入成熟期。

复合玻纤风管是以超细离心玻璃纤维板为基材，经特殊加工工艺复合制作而成。

集保温、消音、防火、防潮、防腐等多功能于一体，具有质量轻、制作安装便捷、占用建筑空间小、外表美观等诸多优点。

尤其是它优良的保温和消音性能被广大用户所偏爱。

与传统工艺的风管相比，它还能为用户节省管道系统投资20%左右。

复合玻纤风管的接口形式有角铁法兰式、金属压制件承插式、阴阳榫承插式、冲制法兰快装式、戟型接口插条工等多种形式。

保温性能高强度复合玻纤保温消音风管的主材是离心玻璃棉板，用它加工制作而成的风管具有良好的保温隔热性能。

经测试，风管板材的导热系数仅为0.030W/m.K。

其隔热性能优于常用的保温材料如岩棉、矿渣棉。

风管板材在环境温度24℃±3℃时导热系数及其它物理性能见下表：高强度复合玻纤导热系数-密度关系消音性能高强度复合玻纤保温消音风管的消音效果是目前利用其它任何材料做成的风管无法相比的。

复合风管因材质的特性，其风管系统实际就是一个全系统的管式消音器，不仅能消除机械噪声，而且能消除空气动力噪声。

风管系统中不需要另外安装消声器和消声弯头，为您节省了宝贵的建筑空间和资金。

经中国空调设备监督检测中心声学试验室外测试，消音效果非常理想。

防火性能制作高强度复合玻纤保温消音风管的材料是选用离心玻纤棉板、玻璃纤维布、铝箔等各种A级不燃性材料复合而成的。

复合用的粘接剂是防火粘合剂。

因此，成品风管具备合格的防火性能。

经消防科学研究所燃烧性能测试，认定为A级不燃性材料。

耐压性能复合玻纤保温消音风管的承压强度是设计人员和用户关心的重要参数，也是各生产厂家着力解决的难题之一。

玻纤风管施工方案

复合玻璃纤维风管产品简介一、概述：复合玻璃纤维风管是我公司采用美国技术、设备，结合国情制作的新型保温超细风管，是以玻璃离心棉板材，内外粘贴防护层复合而成。

具有良好的保温隔热、吸声、强力和化学稳定性，用于空调工程中送回风管道。

二、复合玻璃纤维风管材料的构成：复合玻璃纤维风管是由复合铝箔和离心玻璃纤维制成的，由外向内共有3层：内、外层：由铝箔布、阻燃胶高温高压压花复合铝箔，作为风管的内外围保护层；中间层：高密度玻璃纤维棉，主要用于提高风管的低频吸声性能；三、复合铝箔玻纤风管材料的性能：1.一般使用性能：2.保温性能:不燃型复合玻璃纤维风管板材采用玻璃纤维棉配合其它材料压制而成，因此具有优越的保温性能，其热阻为0.76－1.1W/M，而传统风管保温性能较差，安装时需二次保温。

3．不燃型复合玻璃纤维风管具有较强的吸音功能，隔音良好，其消音效果明显优于传统风管：（消音性能风表）4．防火性能：不燃型复合风管的主板材防火等级为A级，该风管经国家固定灭火系统和耐火构件质量监督检验中心确定为A级不燃型复合风管（见表）5．承压密封及沿和阻力特性：经国家空调设备质量监督检验中心测试，在风管（规格为200×200或320×200有效长度3米）内静压200Pa，风速18m/s情况下漏风量≤0.66m/m·h，风管变形量≤1．04%，6．防潮性能：经山东省技术监督局测试，当风管内输送温度为90%，温度为25－30°空气时，管壁吸湿率不大于1%，从而保证风道长期处于潮湿环境工作时不会影响其它使用性能及寿命。

7．环境卫生特点：不燃型复合风管具有特制的化学乳胶热力凝固而成的内封层，外表面全部由铝箔一布、热敏胶带所覆盖，真正具备屏蔽飞散能力，其特殊的内封层，保护内管抗拒任何由于过滤系统维持不当而产生的灰尘及污物侵入，抑制微生物在管内壁滋长，经中国预防医学科学院及环境卫生工作研究所测试，在风速≤20m/s条件下，风管内无纤维脱落。

认识玻璃纤维教案

认识玻璃纤维教案引言。

玻璃纤维是一种常见的材料，广泛应用于建筑、航空航天、汽车、船舶、电子、电信、医疗和环保等领域。

在教学中，了解玻璃纤维的特性和应用是非常重要的。

本文将介绍玻璃纤维的基本知识和教学应用，帮助教师更好地教授相关知识。

一、玻璃纤维的基本知识。

1. 玻璃纤维的定义。

玻璃纤维是由玻璃熔体通过拉拔成纤维状的材料，具有优异的绝缘性能、耐腐蚀性能和机械强度，是一种重要的复合材料基体。

2. 玻璃纤维的特性。

玻璃纤维具有轻质、高强度、耐腐蚀、绝缘等特点，因此在各个领域都有广泛的应用。

3. 玻璃纤维的分类。

根据玻璃纤维的成分和用途不同，可以将其分为碱性玻璃纤维、中碱性玻璃纤维和中性玻璃纤维等几种类型。

二、玻璃纤维的教学应用。

1. 建筑领域。

玻璃纤维在建筑领域主要用于加固混凝土结构、制作玻璃钢构件和隔热保温材料等。

教师可以通过案例分析和实验演示，让学生了解玻璃纤维在建筑中的应用和作用。

2. 航空航天领域。

玻璃纤维在航空航天领域主要用于制造飞机和航天器的结构材料、隔热材料和导热材料等。

教师可以引导学生学习相关理论知识，并组织实地参观和讨论，加深学生对玻璃纤维在航空航天中的应用理解。

3. 汽车领域。

玻璃纤维在汽车领域主要用于制造汽车外壳、座椅、内饰件和隔音隔热材料等。

教师可以设计相关课程项目，让学生了解玻璃纤维在汽车制造中的应用，培养学生的实践能力和创新意识。

4. 电子领域。

玻璃纤维在电子领域主要用于制造光纤通信设备、光纤传感器和光纤激光器等。

教师可以组织学生参与相关科研项目，培养学生的动手能力和团队合作精神，提高学生对玻璃纤维在电子领域的认识。

5. 医疗领域。

玻璃纤维在医疗领域主要用于制造医疗器械、医用敷料和医用隔离材料等。

教师可以邀请专业人士进行讲座，让学生了解玻璃纤维在医疗领域的应用和发展趋势，激发学生对医疗材料研究的兴趣。

6. 玻璃纤维的环保应用。

玻璃纤维在环保领域主要用于制造污水处理设备、废气处理设备和垃圾焚烧设备等。

玻纤风管施工方案

玻纤风管施工方案1. 引言玻纤风管是一种用玻璃纤维增强的复合材料制成的通风管道系统，其具有轻质、高强度、耐腐蚀等优点，被广泛用于建筑、工业及船舶等领域。

本文将介绍玻纤风管的施工方案，包括预备工作、施工步骤以及注意事项等。

2. 预备工作在进行玻纤风管的施工前，需要进行以下预备工作：2.1 设计方案确认施工前，需确认玻纤风管的设计方案，包括管道布局、尺寸、连接方式等。

确认设计方案后，可以准备所需的材料和工具。

2.2 材料和工具准备•玻纤纱布：用于制作风管的主体，需根据设计方案准备对应尺寸和厚度的玻纤纱布；•玻璃纤维增强塑料：用于粘接和加强风管的连接部位，需根据设计方案准备对应类型和规格的增强塑料；•布叶生产设备：用于制作风管的布叶部分，需要提前准备相应的设备；•玻纤风管安装工具：如切割工具、扳手、钳子等。

2.3 管道布局确认在施工开始前，需确认风管的布局，包括连接点的位置、布叶的布置、进出口方向等。

3. 施工步骤3.1 管道制作按照设计方案要求，使用切割工具将玻纤纱布切割为对应尺寸的片段。

然后，将玻纤纱布卷起，以逐个操作每段风管。

3.2 粘接连接将需要连接的两段玻纤纱布之间涂抹增强塑料胶水，然后将两段玻纤纱布轻轻紧密地压合。

使用扳手或钳子等工具，适当加压，确保粘接牢固。

3.3 布叶制作根据设计方案要求使用布叶生产设备制作布叶部分。

将玻纤纱布利用设备加工成设计好的形状，然后使用增强塑料胶水将布叶与风管连接部位结实粘接。

3.4 安装调试将制作好的玻纤风管安装在预定位置。

并按照设计方案调试，确保风管连接紧密、无渗漏，并且风机正常工作。

4. 注意事项在进行玻纤风管的施工过程中，需要注意以下事项：•施工人员需佩戴好防护设备，包括手套、口罩、护目镜等；•在使用增强塑料胶水时，应保证通风良好，避免吸入有害气体；•施工现场应保持整洁，防止杂物对施工造成影响；•在运输和安装过程中，避免风管遭受剧烈撞击，以免造成破损；•在安装调试过程中，确保风管无渗漏并保持正常运行状态。

【精品】复合玻纤板风管的制作与安装(精)

复合玻纤板风管的制作与安装(精)・管道与通风空调安装技术・复合玻纤板风管的制作与安装王龙1,张万平2,赵灵军1(1.陕西省设备安装工程公司,陕西西安710068;2.宝鸡市第一建筑工程公司,陕西宝鸡721000摘要:复合玻璃纤维板,简称玻纤板。

这种风管具有消声效果好、不燃烧、不腐蚀、绝热、保温好,且质量轻等优点。

被广泛地应用在无凝结水、输送气体的通风空调工程中。

关键词:通风管道;玻璃纤维;安装中图分类号:T U834.43:T Q171.777文献标识码:B文章编号:1002-3607(200401-0024-02复合玻璃纤维板,简称玻纤板。

它是由玻璃纤维板内涂防火胶粘贴玻璃纤维布形成玻璃钢内层,并在外表面粘贴玻璃纤维并复合铝箔而成的一种新型通风管道材料。

其风管的制作是对玻纤板经过切割、粘接后固定在轻型金属框架内成型,风管具有消声效果好、不燃烧、不腐蚀、绝热、保温好,且质量轻等优点。

被广泛地应用在无凝结水、输送气体温度不高于50℃和不低于-30℃的通风空调工程中。

1复合玻纤板风管的性能及有关参数1.1玻纤板的几何尺寸厚度:一般为25mm;宽度:1200mm;长度:2400mm或4000mm。

1.2粘合剂的有关参数如表1。

表1粘合剂有关参数名称粘度Pas PH值含固量%粘结强度MPa 复合板用粘合剂10~136~756±3≥1.21.3玻纤板的有关参数1.3.1吸声系数应满足表2要求表2吸声系数密度kg/m3板厚mm在以下倍频程中心频率(H z下平均吸声系数642525050010002000≥0.501.3.2导热系数应满足表3要求表3导热系数密度kg/m3板厚mm平均温度为70±5℃时的导热系统W/(m・k6425≤0.0121.3.3玻璃纤维布的要求:中碱性、无石蜡侵润、织构密度14×13,厚度0.12mm。

1.4复合玻纤板风管的有关参数要求根据规范规定,其有关允差见表4。
