DCS系统组态流程
日本横河DCS CS3000组态流程
日本横河DCS CS3000组态流程目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMON ITEMS通用项目的定义四．FCS组态五．HIS组态六．系统下载一．横河系统项目的一般创建步骤二．PROJECT的创建（详细内容参见横河文档IM 33S01B30-01E）1．PROJECT的类型（1）DEFAULT PROJECT当SYSTEM VIEW第一次启动创建的项目，为缺省项目,能够对控制器进行下载。
（2）CURRENT PROJECT一旦DEFAULT PROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。
(3)USER-DEFINED PROJECT除以上两个类型PROJECT以外，创建的项目。
此类型的项目不能对控制器进行下载，只有通过改变PROJECT属性类型为DEFAULT 时，才能下载。
2．创建DEFAULT PROJECT(1)启动SYSTEM VIEW（2）创建DEFAULT 项目，系统提示是否创建DEFAULT 项目，如图选择YES(3)填写项目概要：包括创建人、组织机构、项目信息。
（4）项目属性填写项目的名称、项目所在的位置、项目说明以及别名。
（5）创建一个FCS根据硬件配置，选择FCS的类型（STATION TYPE）、数据库类型(DATABAE TYPE)以及网络配置（包括域号、站号、VNET/IP地址）等。
其中，数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。
在亿利化学的乙炔、脱盐水、PVC项目中均采用AFV10D的控制器，数据库类型为EXTENDED TYPE。
（6）创建一个HIS根据硬件配置，选择HIS的类型（STATION TYPE）以及网络配置（包括域号、站号、VNET/IP 地址）等。
(7)在SYSTEM VIEW中可以看到项目的文件夹一个项目包含3个基本的文件夹:如上图所示COMMON FCS HIS。
日本横河DCS CS3000组态流程
日本横河DCS CS3000组态流程目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMON ITEMS通用项目的定义四．FCS组态五．HIS组态六．系统下载一．横河系统项目的一般创建步骤二．PROJECT的创建（详细内容参见横河文档IM 33S01B30-01E）1．PROJECT的类型（1）DEFAULT PROJECT当SYSTEM VIEW第一次启动创建的项目，为缺省项目,能够对控制器进行下载。
（2）CURRENT PROJECT一旦DEFAULT PROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。
(3)USER-DEFINED PROJECT除以上两个类型PROJECT以外，创建的项目。
此类型的项目不能对控制器进行下载，只有通过改变PROJECT属性类型为DEFAULT 时，才能下载。
2．创建DEFAULT PROJECT(1)启动SYSTEM VIEW（2）创建DEFAULT 项目，系统提示是否创建DEFAULT 项目，如图选择YES(3)填写项目概要：包括创建人、组织机构、项目信息。
（4）项目属性填写项目的名称、项目所在的位置、项目说明以及别名。
（5）创建一个FCS根据硬件配置，选择FCS的类型（STATION TYPE）、数据库类型(DATABAE TYPE)以及网络配置（包括域号、站号、VNET/IP地址）等。
其中，数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。
在亿利化学的乙炔、脱盐水、PVC项目中均采用AFV10D的控制器，数据库类型为EXTENDED TYPE。
（6）创建一个HIS根据硬件配置，选择HIS的类型（STATION TYPE）以及网络配置（包括域号、站号、VNET/IP 地址）等。
(7)在SYSTEM VIEW中可以看到项目的文件夹一个项目包含3个基本的文件夹:如上图所示COMMON FCS HIS。
ABB DCS详细图文组态教程
ABB DCS详细图文组态教程一、硬件组态（一）建立过程站1、打开Control Builder F,选择“项目”，“新建”，然后选择项目保存位置并命名项目名称，然后“保存”，“确认”，然后点击“组态”，进入项目如图12、鼠标右键选择项目名选择“插入”“下一级”，如图2，然后选择“组态CONF”，然后选择“确认”，然后进入画面如图33、鼠标右键选择项目名选择“插入”“下一级”，如图4，然后选择“过程站D-PS”如图5，然后选择“确认”；此时打开了“组态：过程站D-PS”对话框，然后点击“确认”如图6(命名最多4个字符，数字或字母，此例子中过程站命名为lim)，建完后如图74、鼠标右键选择过程站名称（lim USRTask 任务列表）选择“插入”“下一级”，如图8，选择“任务TASK”,如图95、鼠标右键选择limUSERTask（任务），然后选择“插入”，“下一级”，然后选择“程序列表PL”如图11，然后确认；6、右键选择“limUSERTASK （PL）”，然后选择“插入”、选择“下一级”，然后选择“FBD 程序FBD”，如图12，然后选择确认后如图13；此时可以双击“limUSERTASK （FBD）”,进入，可以在页面内用功能块编程（二）建立操作员站1、选择过程站名称右键“lim（D-PS）”，（本例中过程站名称为lim（D-PS）），然后选择“插入”，选择“下一个”，如图21，然后选择“操作员站D-OS”如图222、右键选择llm（D-OS），然后选择“插入”,选择“下一级”，然后选择“图形显示FGR”，如图23，然后选择“确认”；此时可以双击llm(FGR)(操作员站名称，本例中操作员站名称为llm），进入，然后进行画面组态；（三）建立趋势网关站1、选择过程站名称右键“lim（D-PS）”，（本例中过程站名称为lim（D-PS）），然后选择“插入”，选择“下一个”，然后在“对象对话框”中选择“网关站D-GS”,如图31，然后在“组态：网关站D-GS”对话框中的“网关类型”中选择“TRN网关”，其余不变如图32（四）插入硬件1、点击页面上部菜单栏“硬件结构”，如图41，进入之后然后选择页面左部HWSYS(HWSYS)，右键选择“插入”后如图42，之后选择“AC800F”控制器，如图43，之后鼠标点击“AC800F(AC800F1)”,之后在整个页面右部出现硬件组态的底板，现在我们开始按照已经安装好的硬件插入不同的模件，进行硬件组态。
【推荐下载】和利时DCS控制系统组态流程
张小只智能机械工业网

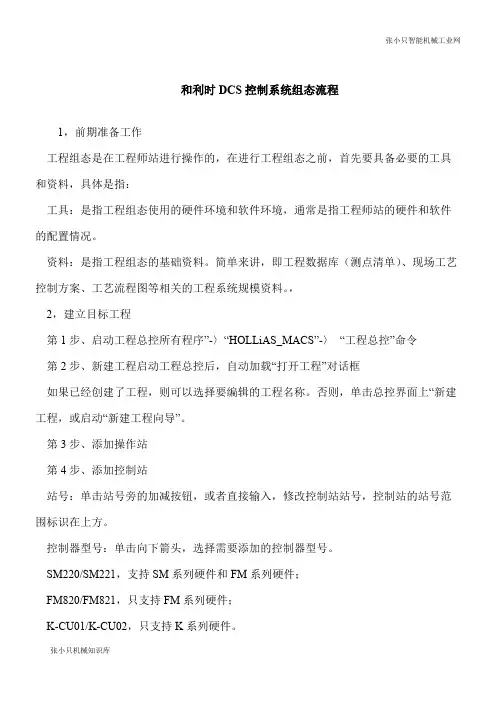

张小只机械知识库和利时DCS控制系统组态流程
1，前期准备工作
工程组态是在工程师站进行操作的，在进行工程组态之前，首先要具备必要的工具和资料，具体是指：
工具：是指工程组态使用的硬件环境和软件环境，通常是指工程师站的硬件和软件的配置情况。
资料：是指工程组态的基础资料。
简单来讲，即工程数据库（测点清单）、现场工艺控制方案、工艺流程图等相关的工程系统规模资料。
，
2，建立目标工程
第1步、启动工程总控所有程序”-〉“HOLLiAS_MACS”-〉“工程总控”命令
第2步、新建工程启动工程总控后，自动加载“打开工程”对话框
如果已经创建了工程，则可以选择要编辑的工程名称。
否则，单击总控界面上“新建工程，或启动“新建工程向导”。
第3步、添加操作站
第4步、添加控制站
站号：单击站号旁的加减按钮，或者直接输入，修改控制站站号，控制站的站号范围标识在上方。
控制器型号：单击向下箭头，选择需要添加的控制器型号。
SM220/SM221，支持SM系列硬件和FM系列硬件；
FM820/FM821，只支持FM系列硬件；
K-CU01/K-CU02，只支持K系列硬件。
《DCS系统组态与调试》企业生产实际教学案例
《DCS系统组态与调试生产案例》建设方案2018年2月企业生产实际教学案例：DCS系统组态与调试一、工程概况（一）工艺简介锅炉是化工、炼油、发电造纸等行业必不可少的动力设备。
它不仅能为反应器、换热器、管道保温等提供能源，而且为生产过程中的风机、压缩机、泵等提供驱动透平提供能源。
在发电企业中，还可驱动汽轮机发电。
现有一套锅炉装置如图1-1所示，燃料煤经过一次风作用下进入炉膛，二次风用于调节燃空比。
一次风和二次风都经过空预器预热。
燃烧后的烟气经过旋风分离器分离后依次通过高过、低过进口集箱、省煤器、空预器并经电除尘后由烟囱排出。
主给水一部分经过省煤器后进入汽包，另一部分则对过热器进行减温。
汽图3-1 锅炉工艺流程图包产生的蒸汽经过低过、高过进口集箱后送到主汽门。
（二）项目测点清单见表1表1 测点清单SUPCON测点清单设计审核项目名称版次合同编号信号属性备注（三）系统配置及控制策略1．系统配置要求见表2表2 锅炉DCS控制系统配置表2.按照测点配置清单完成I/O点组态3.数据分组分区见表3表3 数据分组分区表4.用户授权及监控画面设置要求见表4表4 用户授权及监控画面设置表5.操作小组设置见表5表5 操作小组设置表流量分区LT1502ALAHH1502 LAH1502 LAL1502 TE1539 TE1540 TE1513 MV1504A MV1504B 汽机小组 操作员 除氧小组 操作员 工程师小组工程师6.完成控制方案组态6.1要求用常规控制方案实现返料风机出口风压控制，其控制系统方框图见图26.2要求用常规控制方案实现汽包液位串级控制，其控制系统方框图见图37.按照图3-1绘制流程图，并添加LT1520A 、LT1520B 的动画效果。
图2返料风机出口风压单回路控制 图3 串级控制回路 液位测量 LT -1502ALC -1502二项目实施基础（一）DCS系统组态与调试技术规范1、设计规范（1）SH/T3092-1999 《石油化工分散控制系统设计规范》（2）SH/T3092-2013《石油化工分散控制系统设计规范》2、其他规范（1）ZBN10008-89 《分散控制系统术语》（2）SH 3082-1997《石油化工仪表供电设计规范》（3）GBJ93-86 《工业自动化仪表工程施工及验收规范》（4）SHJS21-91 《工业自动化仪表工程施工技术规范》（二）DCS设计与组态项目实施流程1、基础工程设计（初步设计）（1）拟定初步监控方案根据基础工程设计文件（工艺管道及仪表流程图）及测点清单、控制策略及控制回路数完成初步DCS系统配置设计；（2）完成初步询价工作；（3）向有关方面提交初步设计资料2、详细工程设计（施工图设计）（1）技术谈判（2）工程设计（3）软件组态3、系统调试（1）系统调试（2）通道测试（3）操作小组调试（4）通道调试4、联机调试三系统组态示例（一）总体信息设置系统信息设置是整个系统组态过程中最先做的工作，其目的是确定构成控制系统的网络节点数，即控制站和操作站节点的数量1. 组态准备：新建组态文件项目的系统配置和应用软件组态是通过组态软件进行的，每个工程项目的组态数据应保存在一个组态文件中。
DCS组态规程

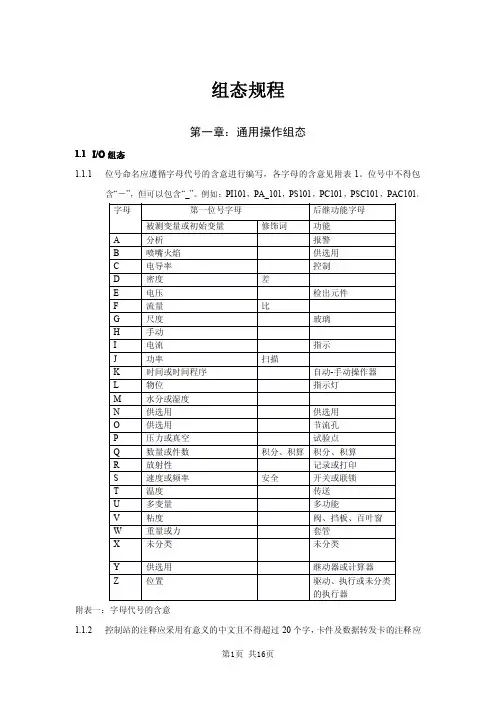

组态规程第一章：通用操作组态1.1I/O组态1.1.1位号命名应遵循字母代号的含意进行编写，各字母的含意见附表1。
位号中不得包含“－”，但可以包含“_”。
例如：PI101，PA_101，PS101，PC101，PSC101，PAC101。
字母第一位号字母后继功能字母被测变量或初始变量修饰词功能A分析报警B喷嘴火焰供选用C电导率控制D密度差电压检出元件F流量比尺度玻璃H手动电流指示J功率扫描时间或时间程序自动-手动操作器L物位指示灯M水分或湿度供选用供选用O供选用节流孔P压力或真空试验点Q数量或件数积分、积算积分、积算R放射性记录或打印S速度或频率安全开关或联锁T温度传送U多变量多功能V粘度阀、挡板、百叶窗W重量或力套管X未分类未分类Y供选用继动器或计算器Z位置驱动、执行或未分类的执行器附表一：字母代号的含意1.1.2控制站的注释应采用有意义的中文且不得超过20个字，卡件及数据转发卡的注释应符合最新导出工具的规定。
1.1.3所有I/O卡件的通道应组满，对于部分暂时不用的I/O卡件的通道，请将其组态上空位号，并注释为：‘备用’。
1.1.4备用通道的测点命名应遵循如下规则：模入点采用“NAI****”，描述采用“备用”。
模出点采用“NAO****”，描述采用“备用”。
开入点采用“NDI****”，描述采用“备用”。
开出点采用“NDO****”，描述采用“备用”。
“****”中第一位为主控卡地址(取1位)，第二位为数据转发卡地址，第三位为卡件地址，第四位为通道地址，地址为整数。
1.1.5I/O测点位号的注释应与设计院或用户提供的资料相同，对于原描述文字过长的可酌情予以缩减，但仍应能达意。
1.1.6测点分配时：同一控制回路涉及到的测点应分配在同一控制站。
1.1.7测点分配时：同一联锁条件涉及到的测点应分配在同一控制站。
1.1.8测点分配时：如需要将一个信号分为两个大小相同、又互相隔离的信号，供不同负载使用，以扩大信号传输通道的数量，应采用信号隔离分配器进行信号分配。
浙大中控DCS系统JX-300XP系统组态
位号定义规则
• 位号的规则
–不能为空，不能含有汉字和特殊字符 –10个字符长 –由字母、_和数字组成 –以字母和_起头
• 位号不能重复
模入量参数设置
点击参数，进入参数设置界面
设置注意事项
• 信号点组态中的温压补偿算法仅适用于理想气体，其他 气体的温压补偿在图形化组态中完成
• 设计压力为表压 • 若在信号点组态中实现温压补偿，则输入信号必须为差
语音报警
点击相应的命令行或按钮，添加语音报警。
语音报警注意事项
• 语音报警的优先级按照：位号语音报警 > 分 区语音报警> 等级语音报警的类型排列。
• 同一类型的报警按报警产生次序排列。
组态的设置工作到此结束！
当我们完成了所有的工程设计工作 后，还要回到组态中进行编译下载
传送等工作。
编译
• 主要进行位号处理、逻辑检查，把组 态数据转化为操作站数据和控制站数据 • 编译时除了调用系统组态部分的编译 程序，还将调用流程图、报表、语言编 程和图形编程部分的编译程序 • 只有在编译结果正确的情况下，才能 进行数据备份、数据传送和数据下载
控制分组 320
8点 显示检测点的数据状态及其内部仪表
趋势图 640
8点 显示8点信号的数据和趋势图
数据一览 160
32点 显示32个信号的数据信息（实时值/ 单位/描述等）
总貌画面
控制分组
数据一览
趋势图
注意：在趋势画面中显示的点必须在组态中进行趋势 组态服务。
标准画面代码
标识符格式
{%OV}+{页号 N} {%CG}+{页号 N} {%TG}+{页号 N} {%GR}+{页号 N} {%DV}+{页号 N} {*}+{符号文字}
dcs组态流程及要求
dcs组态流程及要求DCS configuration process is essential in industries to ensure efficiency and accuracy in controlling and monitoring various systems. DCS组态流程在各个行业中至关重要，可以确保各种系统的控制和监控的效率和准确性。
It involves setting up the Distributed Control System (DCS) software to reflect the physical processes and operations of the industrial plant or facility. 这涉及设置分布式控制系统（DCS）软件，以反映工业厂房或设施的物理过程和操作。
The configuration process includes defining control strategies, setting alarms and events, configuring graphical displays, and creating trends and reports. 配置过程包括定义控制策略、设置报警和事件、配置图形显示以及创建趋势和报告。
It is a complex and systematic procedure that requires careful planning, thorough understanding of the process requirements, and close collaboration with the stakeholders. 这是一个复杂和系统化的过程，需要仔细的规划、对过程需求的深入了解以及与利益相关方的密切合作。
The first step in the DCS configuration process is to gather and analyze the requirements of the system. DCS配置流程的第一步是收集和分析系统的需求。
DCS调试与方案
DCS调试与方案一、引言DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业自动化领域的控制系统。
DCS调试与方案是指对DCS系统进行调试和制定相应的方案，以确保系统正常运行并满足工艺要求。
本文将详细介绍DCS调试的流程和相关方案。
二、DCS调试流程1. 系统组态系统组态是DCS调试的第一步，通过对硬件设备的连接和配置，将各个设备组成一个完整的DCS系统。
在这一阶段，需要根据工艺要求和设备规格，确定系统的拓扑结构、通信方式、控制逻辑等。
2. 硬件调试硬件调试是指对DCS系统中的各个硬件设备进行检查和测试，确保设备的正常工作。
包括检查设备的供电情况、信号连接是否正确、设备参数的设置等。
同时，还需要对硬件设备进行校准和调整，以确保其输出的信号准确可靠。
3. 软件调试软件调试是DCS调试的关键步骤，主要包括系统配置、控制逻辑编程、图形界面设计等。
在这一阶段，需要根据工艺要求和控制策略，对DCS系统进行相应的编程和配置，以实现自动控制和监控功能。
同时，还需要对软件进行测试和调整，确保系统的稳定性和可靠性。
4. 网络通信调试DCS系统通常由多个控制节点和工作站组成，通过网络进行数据传输和通信。
在调试过程中，需要确保网络的稳定性和可靠性，以保证数据的准确传输和实时监控。
这包括对网络拓扑结构进行优化、网络参数的设置和调整、网络通信的测试和调试等。
5. 系统整体调试系统整体调试是指对整个DCS系统进行综合测试和调整，以确保系统的功能完善和性能优良。
在这一阶段，需要对各个子系统进行联调和协同测试，确保各个部分之间的协作和交互正常。
同时，还需要对系统的响应速度、稳定性和可靠性进行评估和优化。
三、DCS调试方案1. 调试计划调试计划是DCS调试的指导性文件，用于明确调试的目标、流程和时间安排。
在制定调试计划时，需要考虑以下几个方面：- 调试目标：明确DCS系统的功能和性能要求，确定调试的重点和关注点。
自动化装置-DCS3系统及HIS组态综述
Data Axis Span Change：设定刻度的高低限；
Data Type：定义数据是否为模拟、数字和累计值，累计值只能分 配on：根据统计周期，进行数据统计。
HIS的组态——控制分组CG0001
控制分组可以显示8个或16个仪表面板。定义16个仪表面板只 能用于监视目的。也可以是混合型控制分组（监视和操作）。
系统组态功能
● ●
确定硬件状态包括站地址和网络状态 下装FCS定义项
下装项目公共定义项 下装HIS定义项
1.系统组态流程
第七步对HIS进行相关设置 ●
操作监视功能
●
在系统维护窗口进行设置
设置趋势参照块
第八步目标测试操作 ●
系统组态功能操作监视功能
对当前项目进行目标测试。
第九步设定和保存参数 ●
系统组态功能操作监视功能
生成FCS文件夹
生成FCS文件夹
生成FCS文件夹
生成HIS文件夹
生成HIS文件夹
HIS的组态
HIS概述 HIS是用于操作和监视的人机接口站。
介绍一下它的生成及常规属性的定义。
HIS内部相应文件的组态
HIS的组态——功能键分配（FuncKey）
HIS的组态——功能键分配（FuncKey） 功能键分配（FuncKey）主要功能： 显示预先定义的操作窗口： O CG0001， OTANK-OV O TANK-CG 启动或停止趋势显示： T TG0001 STOP T TG0001 START 点亮LED(FLASH,ON,OFF)： E 10 F 运行一个程序： F C:\file\program 运行多媒体文件： XPLAY1：filename.avi
系统操作信息条的介绍：
DCS系统组态流程与方法
米工土木大篷车DCS系统组态流程和方法--工业自动化控制DCS系统（4）土木米工编制2021年2月19日DCS系统组态流程和方法在本文结合实例把DCS系统组态的步骤、方法和基本思路做科普介绍，希望广大工控从业人员能达到融会贯通的目的，轻松搞定DCS系统组态工作。
1、项目简介某小型热电厂包含三台75t循环流化床锅炉，两台12MW汽轮机组。
整个热控项目大概含有1000个I／O点。
2、DCS系统I/O点数统计拿到数据库之后，我们先进行DCS系统I/O点数统计，按AI、AO、DI、DO分成四个部分，AI分为4-20mA、RTD和热电偶三种，分别做上标记，一般这个工作都在Excel中完成，可以方便统计、查询，最好使用不同的背景颜色来区分。
模拟量部分要注意是否有相应的量程、单位等信息。
整理数据库的同时，我们应该注意浏览一下，看看都包含哪些设备，哪些采集点。
刚接触数据库的时候可能认为上千个点是很庞大的，随着我们对生产工艺的了解和熟悉，慢慢就会发现其实没那么多，因为大部分都是经常用的。
如果发现有不了解的，应该及时与设计院或者甲方沟通，弄清楚，防止以后带来问题。
还可以有一个方法帮助我们尽快熟悉系统和设备，那就是对照热控系统图纸，这个图纸按照工艺分成若干份，比如锅炉汽水系统、锅炉风烟系统、锅炉给水系统、除氧系统、锅炉连排系统等，数据库中的每个点都应该清楚地标记在图纸上，比如汽包水位一般采用三个测量点，都标记在汽水系统的图纸上，给水系统中也会标记。
先熟悉工艺流程，再熟悉设备，通过设备就能知道数据采集点了，这样是不是就没那么困难了？3、DCS系统硬件配置下面我们来把数据库的点整理到具体的DCS系统I/O通道，就是分配测点，前面章节已经说过了，计算机就是根据你分配的点的位置和类型，来采集数据，然后进行方案运算的，所有接下来的工作非常重要，不能有任何差错。
(1)分配测点先把特殊的要求或设备分检出来，处理完之后再进行一般设备的配置，这样会提高效率，也防止遗漏，因为在配置一般设备的时候，我们又做了一遍检查，如果有遗漏就可以及时增补，反过来做呢？也许更好吧，总之，找到一种最适合自己的工作方法是最终的目的。
和利时dcs组态步骤
和利时dcs组态步骤和利时DCS（分布式控制系统）是一种常用的工业自动化控制系统，可以用于监控和控制工厂生产过程中的各个环节。
本文将介绍使用和利时DCS进行组态的步骤。
一、项目准备在进行和利时DCS组态之前，首先需要进行项目准备工作。
包括明确项目的需求和目标，确定所需的硬件设备和软件版本，以及准备相关的文档和资料。
二、创建工程在和利时DCS的软件中，首先需要创建一个新的工程。
在创建工程时，需要指定工程的名称和存储路径，并选择适合的模板。
模板是一种预定义的配置文件，可以加快工程的创建过程。
三、配置硬件设备在进行和利时DCS组态之前，需要先配置硬件设备。
这包括添加、连接和配置PLC（可编程逻辑控制器）、DCS控制器、通信模块等设备。
在配置硬件设备时，需要指定设备的型号、通信地址和参数等信息。
四、创建标签在和利时DCS的软件中，标签是用于表示和记录实际物理量的虚拟对象。
在进行组态之前，需要先创建标签。
标签可以是输入标签、输出标签或内部标签，用于表示传感器、执行器或中间变量等。
五、设置通信在进行和利时DCS组态之前，需要进行通信设置。
通信是指和利时DCS与其他设备或系统之间的数据交换。
通常情况下，和利时DCS 需要与PLC或其他控制器进行通信。
在设置通信时，需要指定通信协议、通信速率和通信地址等参数。
六、创建图形界面和利时DCS的图形界面是用户与系统进行交互的界面。
在进行组态之前，需要创建图形界面。
图形界面可以包括控制面板、报警页面、趋势图等。
在创建图形界面时，可以使用和利时DCS提供的图形库，也可以自定义图形元素。
七、编写逻辑控制在进行和利时DCS组态之前，需要编写逻辑控制部分的代码。
逻辑控制是指根据输入信号和设定条件，控制输出信号的过程。
在编写逻辑控制代码时，可以使用和利时DCS提供的函数库和脚本语言。
八、调试和测试在进行和利时DCS组态之后，需要进行调试和测试。
调试是指检查和调整系统的各个部分，以确保系统正常运行。
DCS系统组态流程
DCS系统组态流程DCS（分布式控制系统）是一种用于工业自动化控制的系统，它通过将控制功能分配到不同的节点上，实现了分布式的控制。
DCS系统的组态流程包括如下几个主要步骤：需求分析、系统设计、硬件选型、软件开发、系统测试、现场调试、系统上线等。
首先，需求分析是DCS系统组态的第一步。
需求分析的目的是明确用户的基本需求和技术要求，这样才能确定系统的整体架构和功能模块。
需求分析主要涉及到用户的工艺过程、控制要求、设备配置等方面的内容。
其次，系统设计是根据需求分析的结果，制定DCS系统的整体结构和实施方案。
系统设计包括硬件设计和软件设计两个方面。
硬件设计主要涉及到服务器、控制器、传感器等硬件设备的选型和布置。
软件设计主要包括系统架构、数据库设计、界面设计、控制逻辑设计等内容。
第三，硬件选型是DCS系统组态流程中的一个关键步骤。
硬件选型的目的是根据系统设计的要求，选择适合的硬件设备。
在选型过程中，需要考虑设备的性能、可靠性、兼容性等因素。
同时，还需要根据实际情况进行方案优化和调整。
接下来，软件开发是DCS系统组态流程中的核心环节。
软件开发的目的是根据系统设计的要求，开发出能够满足用户需求的软件系统。
软件开发包括编码、调试、测试等多个阶段。
在编码过程中，需要按照系统设计的要求进行程序编写。
在调试和测试阶段，需要进行单元测试、集成测试、系统测试等工作，以保证软件的质量和稳定性。
此外，系统测试是DCS系统组态流程中的一个关键步骤。
系统测试的目的是验证系统是否能够满足用户的需求和要求。
系统测试包括功能测试、性能测试、可靠性测试等多个方面。
通过系统测试，可以发现和解决系统存在的问题，提高系统的稳定性和可靠性。
然后，现场调试是将DCS系统安装到实际工业场所，并进行调试的过程。
现场调试的目的是验证系统的正确性和完整性，并解决在实际场所中可能出现的问题。
现场调试包括硬件连接、软件配置、参数调整等工作。
最后，系统上线是DCS系统组态流程的最后一步。
DCS集散控制系统设计组态及应用
基本内容
概述 DCS集散控制系统是一种广泛应用于工业生产过程的控制系统，它通过将 过程控制功能分散到多个独立的控制器节点，实现对生产过程的集中监控和分 散控制。DCS集散控制系统具有高可靠性、灵活性和扩展性，它已经成为现代 工业自动化领域的重要支柱。
设计组态 DCS集散控制系统的设计组态是整个系统的基础，它主要包括以下几 个步骤：
6、系统测试与调试：完成设计后，需要对DCS集散控制系统进行测试和调试， 确保系统功能的正确性和可靠性。
3、扩展性：DCS集散控制系统采 用模块化设计
1、石油化工行业：在石油化工行业中，DCS集散控制系统广泛应用于炼油、乙 烯、化肥等生产过程中，实现对工艺流程的精确控制和优化，提高生产效率和 产品质量。
背景分析： DCS集散型控制系统的发展历程可以追溯到20世纪70年代，当时 由于单台计算机可靠性的限制，为了提高控制系统的可靠性，人们开始采用多 台计算机共同完成控制任务的方式。随着计算机技术、通信技术和控制技术的 不断发展，DCS集散型控制系统逐渐形成了成熟的技术体系。目前，DCS集散 型控制系统已经发展成为一种高可靠性、高灵活性、高可扩展性和易维护性的 自动化控制系统，成为工业生产过程中的重要支撑技术。
参考内容二
引言
分布式控制系统（DCS）是一种广泛应用于工业生产领域的计算机控制系统。 它通过将传感器、执行器和控制单元等设备集成在一个系统中，实现对生产过 程的实时监控和优化控制。本次演示将探讨DCS系统的设计原则以及先进控制 在DCS系统中的应用。
系统设计
1、确定系统结构
DCS系统的结构包括控制器选择、网络通信和人机界面设计等。控制器是系统 的核心，负责执行控制算法和协调各个设备的工作。根据生产过程的复杂程度 和实际需求，选择合适的控制器，如PLC、DCS等。网络通信系统负责数据传 输和设备之间的信息交互，通常采用工业以太网或现场总线等技术。人机界面 设计需考虑操作人员的需求，提供友好、直观的控制界面，方便操作人员监控 和控制生产过程。
dcs组态流程及要求
dcs组态流程及要求分布式控制系统（DCS）组态流程DCS组态是一个多步骤流程，涉及确定系统要求、设计系统架构、配置系统元件以及测试和验证系统功能。
1. 确定系统要求组态的第一步是确定DCS系统的要求。
这包括：系统范围和目标，包括控制和监控的功能性能要求，例如响应时间、可靠性和可用性输入/输出（I/O）信号的类型和数量与外部系统的接口2. 设计系统架构确定系统要求后，需要设计系统架构。
这包括：选择合适的DCS平台和元件设计系统拓扑，包括控制器的数量和放置确定通信网络的类型和布局3. 配置系统元件根据系统架构，需要配置系统元件。
这包括：配置控制器，包括I/O点、控制策略和通信参数配置人机界面（HMI），包括显示和操作功能配置网络设备，例如交换机和路由器4. 测试和验证配置系统后，需要测试和验证系统功能以确保其满足要求。
这包括：单元测试，验证每个元件的单独功能集成测试，验证元件协同工作系统测试，验证整个系统符合总体要求DCS组态要求DCS组态应符合以下要求：准确性：组态必须准确反映系统的设计和功能。
清晰性：组态必须清晰易懂，使用标准化的符号和惯例。
可维护性：组态必须易于维护和更新，以应对更改和扩展需求。
可靠性：组态必须确保系统可靠且稳定地运行。
可扩展性：组态必须支持系统在未来扩展和修改，以满足不断变化的需求。
结论DCS组态是一个关键过程，对于确保系统符合需求并有效运行至关重要。
通过系统地遵循组态流程并满足相关要求，可以创建一个健壮且可靠的DCS系统。
DCS系统组态内容及步骤
米工土木大篷车DCS系统组态内容及步骤--工业自动化控制DCS系统（8）土木米工编制2021年2月21日DCS系统组态内容及步骤对DCS系统组态内容及组态步骤做概括性介绍，对刚接触DCS 系统的仪表工全面了解DCS组态过程有很好的指导作用。
1、DCS系统组态内容包含哪些方面？①系统组态系统组态又称系统管理组态，是整个组态工作中的第一步，也是最重要的一步。
系统组态的主要工作是对系统的结构及构成系统的基本要素进行定义。
以DCS的系统组态为例，硬件配置包括：选择什么样的网络层次和类型，选择什么样的工程师站、操作员站和现场控制站，选择什么样的I/O模块及其具体的配置。
有的DCS的系统组态可以做得非常详细，例如机柜、机柜中的电源、电缆与其他部件，各类部件在机柜中的槽位，打印机及各站使用的软件等，都可以在系统组态中进行定义。
系统组态的过程一般都是用图形加填表的方式。
②控制组态控制回路组态是一种非常重要的组态。
在过程控制中，DCS要完成各种复杂的控制任务和工艺参数的采集。
如PID、前馈、串级、解耦，甚至更复杂的过程控制等。
因此，就需要生成相应的应用程序来实现各种控制。
对于工艺参数在信号采集后要对其进行处理，这些处理也是通过模块来实现。
这些工作也要在控制组态中来完成。
因此，组态软件往往会提供各种不同类型的控制、运算模块；组态的过程就是将控制、运算模块与各个被控变量和参数进行联系，并定义控制、运算模块的参数。
组态软件还为用户提供了一定的开发手段，使用户自己用高级语言或软件提供的脚本语言，来建立符合自己的模块应用。
③画面组态画面组态是为DCS建立一个方便使用的人机界面。
通常包括两个方面：一是画出一幅或多幅能够反映被控制的过程概貌的图形；二是进行数据连接和动画连接，当现场的参数发生变化时，就可以及时的在显示器上显示出来，或者通过在屏幕上改变参数来控制现场的执行机构。
组态软件有丰富的图形库。
图形库中有大量的图形元件，只要调用图库中的子图，再做小的修改就可以画出漂亮的图形来。
