框式水平仪使用方法
框式水平仪的使用
框式⽔平仪的使⽤框式⽔平仪的使⽤⽔平仪是⽤来检验平⾯对⽔平或垂直位置的偏差。
由于⽔平仪的构造简单，使⽤⽅便，测量精度较⾼，因此，在机械设备安装⼯作中，成为不可缺少的测量仪器。
1、⽔平仪的种类及构造⽔平仪的种类有：条形⽔平仪(或称钳⼯⽔平仪)、框式⽔平仪、光学合象⽔平仪。
条形⽔平仪：它只能⽤来检验平⾯对⽔平位置的偏差。
框式⽔平仪：它的各个边相互准确地交成90°⾓，所以它不但能检验平⾯对⽔平位置的偏差，还可以检验平⾯对竖直位置的偏差。
框式⽔平仪的主要零件由作测量基准⽤的⾦属体，读数⽤的主⽔准器和定位⽤的⽔准器等组成。
其框架为铸造结构,并且经过精加⼯处理，在框架上镶有读数⽔准器和定位⽔准器。
在读数⽔准器上刻有红线⼩格，其间距约为2mm。
当被测量⾯不平时，⽓泡就向⾼的⽅向移动，视⽓泡移动格数多少，就计算出被测表⾯⽔平偏差的⼤⼩。
条形⽔平仪和框式⽔平仪的规格主要分成四种，按主⽔准器的刻度值,每种⼜分成四种精度等级:2、⽔平仪的测量⼯作原理⽔平仪是⼀种测⾓仪器，其主要⼯作部分是⽔准器，⽔准器是⼀个封闭的玻璃管,内装有⼄醚或酒精，并留有⼀个⽓泡，这个⽓泡永远停在玻璃管的最⾼点。
如果⽔平仪在⽔平或垂直位置时,⽓泡就处于玻璃管的中间位置，若⽔平仪倾斜⼀个⾓度，⽓泡就向左或向右移动到最⾼点，根据移动距离，可知道平⾯的⽔平度及不垂直度的偏差。
读数精度含义:⽔平仪读数精度,如图所⽰,将⼀读数精度为0.02／1000的⽔平仪安放在lm长的⽔平尺上(直尺为理想⽆变形尺)，在右端垫起0．02mm，平尺便倾斜⼀个⾓度a，此时，⽔准器⽓泡移动距离正好为⼀个刻度，这表明此⽔平仪是精确的。
⽔平仪同平尺的倾斜⾓a的⼤⼩，可从下式求出：tga= ΔH/L=0.02/1000=0.00002 , a≈ 4″从上式可知：0．02／1000的⽔平仪的⽓泡每移动⼀个刻度，其倾斜⾓将变化4″(秒)。
⼯作时应将⽔平仪安置在被检验的⼯作表⾯上，每次移动都将后⽀点在原来的前⽀点处，新的⽀点将会升⾼或降低，就会引起⽔泡相应的移动，此时由⽔准器刻度视其偏斜了⼏格，计算仪器的实际倾斜度时，应从下式求出：实际倾斜度=刻度值×L×偏差格数⽔平仪的实际倾斜度与⽀点距离有关。
框式水平仪框式水平仪的工作原理及使用方法
框式水平仪框式水平仪的工作原理及使用方法框式水平仪的工作原理及使用方法图(1-1)是常用的框式水平仪，主工由框架1和弧形玻璃管主水冷器2、调整水准3组成。
利用水平仪上水准器泡的移动来测量被测部位角度的变化。
框架的测量面的平面和V形槽，V形槽便于在圆柱上面测量。
弧形玻璃管的表面上有刻线，内装乙醚(或酒精)并留有一个水准泡，水准泡总是停留在玻璃管内的最高处，若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离(格数)，直接或通过计算即可知道被测工件的直线度，平南度或垂直度误差。
水平仪的工作原理(图1-2)，精度为0.02mm/1000mm的水平仪玻璃管，曲率半径R=103132mm，当平面在1000mm长度中倾斜0.02mm，则倾斜角θ为: Tgθ==0.00002 θ=4”水准泡转过的角度应与平面转过和角度相等，则水准泡移动的距离(1格)为: a=,,2mm水平仪的读数方法有直接数法和平均读数法两种。
(1)直接读数法:以气泡两端的长刻线作为零线。
气泡相对零线移动作为读数，这种读数方法最为常用，见(1-3图)。
图1-3(a)表示水平仪处于水平位置，气泡两端处于长线上，读数为“0”;图1-3(b)表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”;图1-3(C)表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”.(2)平均读数法:由于环境温度变化较大，使气泡变长或变短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
一、工作原理气泡水平仪的玻璃的玻璃管内壁是一个肯有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。
二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。
三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式. 四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。

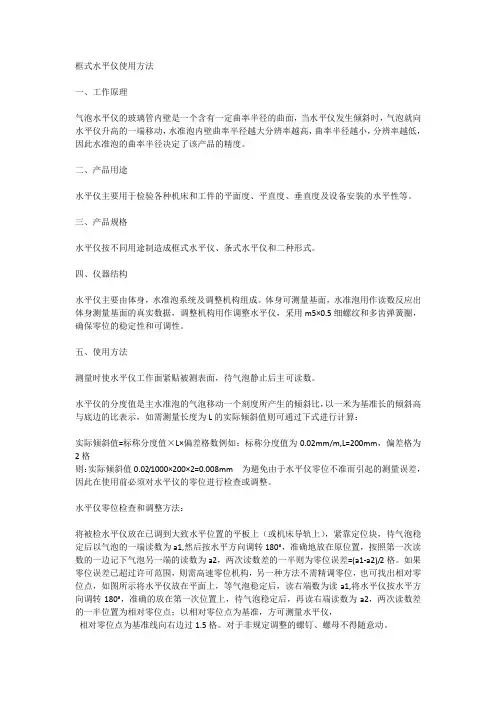

框式水平仪使用方法
框式水平仪使用方法一、工作原理气泡水平仪的玻璃管内壁是一个含有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。
二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。
三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式。
四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。
体身可测量基面，水准泡用作读数反应出体身测量基面的真实数据，调整机构用作调整水平仪，采用m5×0.5细螺纹和多齿弹簧圈，确保零位的稳定性和可调性。
五、使用方法测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数。
水平仪的分度值是主水准泡的气泡移动一个刻度所产生的倾斜比，以一米为基准长的倾斜高与底边的比表示，如需测量长度为L的实际倾斜值则可通过下式进行计算：实际倾斜值=标称分度值×L×偏差格数例如：标称分度值为0.02mm/m,L=200mm，偏差格为2格则：实际倾斜值0.02/1000×200×2=0.008mm 为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行检查或调整。
水平仪零位检查和调整方法：将被检水平仪放在已调到大致水平位置的平板上（或机床导轨上），紧靠定位块，待气泡稳定后以气泡的一端读数为a1,然后按水平方向调转180°，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差=(a1-a2)/2格。
如果零位误差已超过许可范围，则需高速零位机构，另一种方法不需精调零位，也可找出相对零位点，如图所示将水平仪放在平面上，等气泡稳定后，读右端数为读a1,将水平仪按水平方向调转180°，准确的放在第一次位置上，待气泡稳定后，再读右端读数为a2，两次读数差的一半位置为相对零位点；以相对零位点为基准，方可测量水平仪，相对零位点为基准线向右边过1.5格。
条式和框式水平仪的使用方法
测量400mm长的平面的水平度。先把水平仪放在平面的左侧，此时 若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左 移动三格，则说明这个平面是中间高两侧低的凸平面。中间高出多少 毫米呢？从左侧看中间比左端高二格，即在被测量长度为1m时，中 间高2×0.05=0.10mm，现实际测量长度为200mm，是1m的 ，所以， 实际上中间比左端高0.10× = 0.02mm。从右侧看：中间比右端高三 格，即在被测量长度为1m时，中间高3×0.05=0.15mm，现实际测量 长度为200mm，是1m的 ，所以，实际上中间比右端高0.15× =0.03mm。由此可知，中间比左端高0.02mm，中间比右端高 0.03mm，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm。
图7-10 数字式光学合像水平仪 1、4-窗口；2-微分盘旋钮；3-微分盘；5-水平仪底座；6-玻璃管；7-放大镜； 8-合成棱镜；9、11-弹簧；10-杠杆架；12-指针；13-测微螺杆。
水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微 螺杆与杠杆系统进行调整。水准器内的气泡圆弧，分别用三个不同方 向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像 复合放大(放大5倍)，提高读数精度，并通过杠杆机构提高读数的灵 敏度和增大测量范围。 当水平仪处于水平位置时，气泡A与B重合，见图7-10c。当水平仪倾 斜时，气泡A与B不重合，见图7-10d。 测微螺杆的螺距P=0.5mm，微分盘刻线分为100等分。微分盘转过一 格，测微螺杆上螺母轴向移动0.005mm。
(−3) + (−2) = −2.5 2
图7-5b表示，由于环境温 度较低，气泡缩短，测量
图7-5 平均读数法
位置使气泡右移，按上述读数方法，读数分别为“+2”和“+1”，则测量的 读数值是：
方框式水平仪的结构、精度、刻线原理和使用方法
方框式水平仪的结构、精度、刻线原理和使用方法一、方框式水平仪的结构常用的方框式水平仪,如图1所示。
主要由框架1和弧形玻璃管主水准器2以及调整水准3组成。
利用水平仪上水准泡的移动来测量被测部位角度的变化。
框架的测量面有平面和V形槽。
V形槽便于在圆柱面上测量。
弧形玻璃管的表面上有刻线,内装乙醚(或酒精),并留有一个水准泡。
水准泡总是停留在玻璃管内的最高处。
若水平仪倾斜一个角度,气泡就向左或向右移动。
根据移动的距离(格数),直接或通过计算即可知道被测工件的直线度、平面度或垂直度误差。
二、方框式水平仪的精度与刻线原理方框式水平仪的精度是以气泡偏移一格时,被测平面在1m长度内的高度差来表示的。
如水平仪偏移一格,平面在1m长度内的高度差为0.02mm,则水平仪的精度为0.02mm/1000mm。
水平仪的刻线原理,如图2所示。
假设平板处在水平位置,在平板上放置一根长1m的平尺,平尺上水平仪的读数为零。
若将平尺一端垫高0.02mm,相当于平尺与平板成的4″夹角。
气泡移动的距离为一格,则水平仪的精度为0.02mm/1000mm。
水平仪玻璃管,曲率半径R=103132mm。
当平面在1000mm,长度中倾斜0.02mm,则倾斜角θ为:图2 框式水平仪工作原理水准泡转过的角度应与平面转过的角度相等,则水准泡移动的距离(1格) 为:三、框架水平仪的使用方法框架水平仪的两个V形测量面是测量精度的基准,在测量中不能与工作的粗糙面接触或摩擦。
安放时必须小心轻放,避免因测量面划伤而损坏水平仪和造成不应有的测量误差。
用框架水平仪测量工件的垂直面时,不能握住与水平尺侧面相对的部位用力向工件垂直平面推压。
正确的测量方法是手握水平尺测面内侧,使水平仪平稳、垂直地(调整气泡位于中间位置)贴在工件的垂直平面上,然后从纵向水准读出气泡移动的格数。
使用水平仪时,要保证水平仪工作面和工件表面的清洁。
测量水平面时,在同一个测量位置上,应将水平仪调至相反的方向再进行测量。
条式和框式水平仪的使用方法
框架水仪的使用方法：
1 框架水平仪的两个V形测量面是测量精度的基准，在测量中不能与 工作的粗糙面接触或摩擦。安放时必须小心轻放，避免因测量面划伤 而损坏水平仪和造成不应有的测量误差。
2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，
而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量
第六章 水平仪
一、条式水平仪。
条式水平仪由作为工作平面的V型底平面和与 工作平面平行的水准器 (俗称气泡)两部分组
成。工作平面的平直度和水准器与工作平面
的平行度都做得很精确。当水平仪的底平面
放在准确的水平位置时，水准器内的气泡正
图7-1 条式水平仪
好 仪在的中底间平位面置与水(即平水位平置位有置微)。小的在差水别准时器，玻也 璃 就管是内水气平泡仪两底端平刻面线两为端零有线 高的 低两 时边 ，， 水刻 准有 器不 内 的气泡由于地心引力的作用总是往水准器的 少 最于高一8格侧的移刻动度，，这刻就线是间水距平为仪2的mm使。用当原水理平。 两端高低相差不多时，气泡移动也不多，两 端高低相差较大时，气泡移动也较大，在水 准器的刻度上就可读出两端高低的差值。
图7-4b表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为
“+2”；图7-4c表示水平仪顺时针方向倾斜，气泡向左移动，图示位
置读数为“-3”。
2)平均读数法 由于环境温度变化较大，使气泡变长或缩短，引起读 数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。 平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端 点止，然后取这两个读数的平均值作为这次测量的读数值。
二 图、7-2框是式常水用平的仪框式水平仪，主要由框架1和 弧形玻璃管主水准器2、调整水准3组成。 利用水平仪上水准泡的移动来测量被测部位 角度的变化。
框式水平仪框式水平仪的工作原理及使用方法
框式水平仪框式水平仪的工作原理及使用方法框式水平仪的工作原理及使用方法图(1-1)是常用的框式水平仪，主工由框架1和弧形玻璃管主水冷器2、调整水准3组成。
利用水平仪上水准器泡的移动来测量被测部位角度的变化。
框架的测量面的平面和V形槽，V形槽便于在圆柱上面测量。
弧形玻璃管的表面上有刻线，内装乙醚(或酒精)并留有一个水准泡，水准泡总是停留在玻璃管内的最高处，若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离(格数)，直接或通过计算即可知道被测工件的直线度，平南度或垂直度误差。
水平仪的工作原理(图1-2)，精度为0.02mm/1000mm的水平仪玻璃管，曲率半径R=103132mm，当平面在1000mm长度中倾斜0.02mm，则倾斜角θ为: Tgθ==0.00002 θ=4”水准泡转过的角度应与平面转过和角度相等，则水准泡移动的距离(1格)为: a=,,2mm水平仪的读数方法有直接数法和平均读数法两种。
(1)直接读数法:以气泡两端的长刻线作为零线。
气泡相对零线移动作为读数，这种读数方法最为常用，见(1-3图)。
图1-3(a)表示水平仪处于水平位置，气泡两端处于长线上，读数为“0”;图1-3(b)表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”;图1-3(C)表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”.(2)平均读数法:由于环境温度变化较大，使气泡变长或变短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
一、工作原理气泡水平仪的玻璃的玻璃管内壁是一个肯有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一端移动，水准泡内壁曲率半径越大分辨率越高，曲率半径越小，分辨率越低，因此水准泡的曲率半径决定了该产品的精度。
二、产品用途水平仪主要用于检验各种机床和工件的平面度、平直度、垂直度及设备安装的水平性等。
三、产品规格水平仪按不同用途制造成框式水平仪、条式水平仪和二种形式. 四、仪器结构水平仪主要由体身，水准泡系统及调整机构组成。
框式水平仪用法
框架水平仪的使用方法1、框架水平仪的两个V形测量面是测量精度的基准，在测量中不能与工作的粗糙面接触或摩擦。
安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差。
2、用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量的准确性。
正确的测量方法是手握持副测面内侧，使水平仪平稳、垂直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向水准读出气泡移动的格数。
3、使用水平仪时，要保证水平仪工作面和工件表面的清洁，以防止脏物影响测量的准确性。
测量水平面时，在同一个测量位置上，应将水平仪调过相反的方向再进行测量。
当移动水平仪时，不允许水平仪工作面与工件表面发生摩擦，应该提起来放置。
如图1所示。
图1 水平仪的使用方法4、当测量长度较大工件时，可将工件平均分若干尺寸段，用分段测量法，然后根据各段的测量读数，绘出误差坐标图，以确定其误差的最大格数。
如图2所示。
床身导轨在纵向垂直平面内直线度的检验时，将方框水平仪纵向放置在刀架上靠近前导轨处（图2中位置A），从刀架处于主轴箱一端的极限位置开始，从左向右移动刀架，每次移动距离应近似等于水平仪的边框尺（200mm）。
依次记录刀架在每一测量长度位置时的水平仪读数。
将这些读数依次排列，用适当的比例画出导轨在垂直平面内的直线度误差曲线。
水平仪读数为纵坐标，刀架在起始位置时的水平仪读数为起点，由坐标原点起作一折线段，其后每次读数都以前折线段的终点为起点，画出应折线段，各折线段组成的曲线，即为导轨在垂直平面内直线度曲线。
曲线相对其两端连线的最大坐标值，就是导轨全长的直线度误差，曲线上任一局部测量长度内的两端点相对曲线两端点的连线坐标差值，也就是导轨的局部误差。
图2 纵向导轨在垂直平面内的直线度检验例：一台床身导轨长度为1600mm的卧式车床，用尺寸为200mm×200mm、精度为0.02mm ／lOOOmm的方框水平仪检验其直线度误差。
框式水平仪测量方法
框式水平仪测量方法
框式水平仪是一种测量工具，它可以用来测量地面或水平面的水平度。
测量过程中需要注意以下几点：
一、测量距离的选取
在选取测量距离时，应考虑到横向的变量因素，比如地面的坡度或地基表面的构造变化等。
为确保测量的准确性，应保证测量距离足够长，且不应受到其他因素的干扰。
二、确定第一个基准点
测量的第一个基准点应选取在地面上，不受任何因素干扰，且相对固定的位置。
为了保证测量的准确性，应该尽可能使得基准点和框式水平仪形成一个互相垂直的角度。
如果基准点不在平面上，需要添加垫片以保证水平面的正确定位。
利用框式水平仪测量技巧中另一个基本原则就是确定第二个基准点。
这个基准点应定位在地面上距离第一个基准点足够远，以确保测量的准确性。
为了保证第二个基准点与原点的水平面相等，需要使用反射距离测量技术。
通过这种方法可以保证两个测量点的水平面是相等的。
四、测量结果的记录
在进行测量时，需要记录测量结果，包括水平仪的读数和测量点的位置。
为了更好地控制测量误差和增强数据的可信度，需要进行多次测量。
在多次测量的过程中，可以求平均值作为最终结果。
五、测量后的校正
所有的测量工具都有误差，框式水平仪也不例外。
进行测量后需要对测量结果进行校正。
在校正时，应确认测量点的高度差是否对测量结果产生影响，以及是否存在外力干扰等因素。
条式和框式水平仪的使用方法
而损坏水平仪和造成不应有的测量误差。
2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，
而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量
的准确性。正确的测量方法是手握持副测面内侧，使水平仪平稳、垂
直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向
水准读出气泡移动的格数。
图7-4b表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为
“+2”；图7-4c表示水平仪顺时针方向倾斜，气泡向左移动，图示位
置读数为“-3”。
2)平均读数法 由于环境温度变化较大，使气泡变长或缩短，引起读 数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。 平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端 点止，然后取这两个读数的平均值作为这次测量的读数值。 图7-5a表示，由于环境温度较高，气泡变长，测量位置使气泡左移。 读数时，从左边长刻线起，向左读数“-3”；从右边长刻线起，向左 读数“—2”。取这两个读数的平均值，作为这次测量的读数值：
使用方法 将水平仪放在工件的被测表面上，眼睛看窗口1，手转动微分盘，直 至两个半气泡重合时进行读数。读数时，从窗口4读出毫米数，从微 分盘上读出刻度数。
图7-10 数字式光学合像水平仪 1、4-窗口；2-微分盘旋钮；3-微分盘；5-水平仪底座；6-玻璃管；7-放大镜； 8-合成棱镜；9、11-弹簧；10-杠杆架；12-指针；13-测微螺杆。
图7-1 条式水平仪
仪的底平面与水平位置有微小的差别时，也 就是水平仪底平面两端有高低时，水准器内 的气泡由于地心引力的作用总是往水准器的 最高一侧移动，这就是水平仪的使用原理。 两端高低相差不多时，气泡移动也不多，两 端高低相差较大时，气泡移动也较大，在水 准器的刻度上就可读出两端高低的差值。
条式和框式水平仪的使用方法
图7-10 数字式光学合像水平仪 1、4-窗口；2-微分盘旋钮；3-微分盘；5-水平仪底座；6-玻璃管；7-放大镜； 8-合成棱镜；9、11-弹簧；10-杠杆架；12-指针；13-测微螺杆。
水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微 螺杆与杠杆系统进行调整。水准器内的气泡圆弧，分别用三个不同方 向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像 复合放大(放大5倍)，提高读数精度，并通过杠杆机构提高读数的灵 敏度和增大测量范围。 当水平仪处于水平位置时，气泡A与B重合，见图7-10c。当水平仪倾 斜时，气泡A与B不重合，见图7-10d。 测微螺杆的螺距P=0.5mm，微分盘刻线分为100等分。微分盘转过一 格，测微螺杆上螺母轴向移动0.005mm。
4 当测量长度较大工件时，可将工件平均分若干尺寸段，用分段测量 法，然后根据各段的测量读数，绘出误差坐标图，以确定其误差的最 大格数。
三、光学合像水平仪
光学合像水平仪，广泛用于精密机械中，测量工件的平面度、直线度 和找正安装设备的正确位置。 1 合像水平仪的结构和工作原理 合像水平仪主要由测微螺杆、杠杆系统、水准器、光学合像棱镜和具 有V型工作平面的底座等组成，图7-10所示。
图7-1 条式水平仪
仪的底平面与水平位置有微小的差别时，也 就是水平仪底平面两端有高低时，水准器内 的气泡由于地心引力的作用总是往水准器的 最高一侧移动，这就是水平仪的使用原理。 两端高低相差不多时，气泡移动也不多，两 端高低相差较大时，气泡移动也较大，在水 准器的刻度上就可读出两端高低的差值。 条式水平仪的规格见表7-1。条式水平仪分度值的说明，如分度值 0.03mm／m，即表示气泡移动一格时，被测量长度为1m的两端上，高低 相差0.03mm。再如，用200mm长，分度值为0.05mm／m的水平仪，
框式水平仪的使用
索引
框式水平仪的使用
●工作原理
气泡水平仪的玻璃管内壁是一个含有一定曲率半径的曲面，当水平仪发生倾斜时，气泡就向水平仪升高的一段移动。
●水平仪结构
水平仪主要由体身，水准泡系统及调整系统机构组成。
体身可测量基面，水准泡用作读数反应出体身测量基面的真实数据，调整机构用作调整水平仪，采用M5×0.5细螺纹和多齿弹簧圈，确保零位的稳定性和可调性。
●水平仪零位检查和调整方法
将被检水平仪放在已调到大致水平位置的平板上，紧靠定位块，待气泡稳定后以气泡的一端读书为a1，然后按水平方向调转180°，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差=（a1-a2）/2格。
如果零位误差已超过许可范围，则需高速零位机构，另一种方法不需要调零位，也可以找出相对零位点，将水平仪放在平面上，等气泡稳定后，读右端数为a1，将水平仪按水平方向调转180°，准确的放在第一次位置上，待气泡稳定后，再读右端读书为a2，两次连续读书差的一半为相对零点。
以相对零点位置为基准，方可测量水平仪。
●注意事项
1）温度变化会使测量产生误差，检验或使用时必须与热源和风源隔绝，如果使用环境湿度与保存环境湿度不同，则需在使用环境中稳定3小时方可使用。
2）测量时必须待气泡完全静止后方可读数。
水平仪使用完毕，必须将工作面擦拭干净，涂防锈油，存放在清洁、干燥处保存。
框式水平仪使用方法
框式水平仪使用方法
1.放置水平仪：将水平仪放置在需要测量的物体表面，确保其位置水平。
2.调整气泡：观察水平仪上的气泡位置，如果气泡不在中央位置，就需要进行调整。
使用调整螺丝或螺旋旋钮，使气泡移动到中央位置。
3.记录读数：当气泡完全处于中央时，可以记录水平仪上的读数。
这个读数表示物体相对于水平的程度。
4.移动水平仪：需要在多个位置进行测量时，需要将水平仪移动到下一个位置，并重复上述步骤。
反复测量，可以得到更准确的结果。
5.清理水平仪：在使用后，需要清理水平仪以便下次使用。
可以使用软布擦拭水平仪，去除任何污垢或尘土。
框式水平仪的用法
框式水平仪的用法
水平仪又称水平尺或者水准尺，是用来校准垂直平行度的仪器，通常用于在建筑工程
中对水平线的测定和校正，以保证其他建筑零件的垂直性和平行性。
水平仪可以与传统的
水准仪一起使用，也可以单独使用。
遵循以下步骤来使用框式水平仪：
1. 首先，把水平仪的底座放在平整的地面上，底座后端放在你要测量的房间地面上，底座前端朝向你要测量的房间门口。
2. 然后，把水平仪的框架放在底座上，框架后端朝向底座，框架整体应当处于水平
状态。
3. 接下来，向水平仪的框架里夹入段落，段落位于框架的水平地平线上，保持段落
不动，以确保水平仪的精确度。
注意要把段落夹入水平仪时要使用力度。
4. 最后，用水准仪对整根水平仪进行测量，以确定垂直度，比如是否水平。
使用框式水平仪之前有必要给它进行检查，比如夹入段落时要查看段落是否平衡，有
没有缺损等。
另外，在使用水准仪时，也要确定是否有波动，这样才能正确测量出水平仪
的垂直度。
所以，正确使用框式水平仪可以有效确保建筑物的水平和垂直安全，任何建筑工程都
不能缺少框式水平仪的重要作用。
水平仪的使用方法和注意事项（5篇模版）
水平仪的使用方法和注意事项（5篇模版）第一篇：水平仪的使用方法和注意事项框式水平仪的使用方法和注意事项使用办法：1、框式水平仪的两个V形测量面是测量精度的基准，在测量中不能与工件的粗拙面接触或摩擦。
安放时必需小心轻放，防止因测量面划伤而损坏程度仪和形成不该有的测量误差。
2、用框式水平仪测量工件的垂直面时，不能握住与副旁边面相对的部位，而用力向工件垂直平面推压，如许会因程度仪的受力变形，影响测量的精确性。
准确的测量办法是手握持副测面内侧，使框式水平仪平稳、垂直地（调整气泡位于中心地位）贴在工件的垂直平面上，然后从纵向水准读出气泡挪动的格数。
3、运用框式水平仪时，测量前应认真清洗水平仪的工作面和被测件表面,保证框式水平仪工作面和工件外表的洁净，以避免脏物影响测量的精确性。
测量水平面时，在同一个测量位置上，应将框式水平仪调过相反的方向再进行测量。
当移动水平仪时，不允许水平仪工作面与工件外表发作摩擦，应该提起来放置。
测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数,测量时应在垂直于水准泡的位置上读数.实际倾斜值=标称分度值×L×偏差格数例如：标称分度值为0.02mm/m,L=200mm，偏差格数为2格则：实际倾斜值0.02/1000×200×2=0.008mm 0.02mm/m×2=0.04mm/m，0.04mm/m×0.2m=0.008mm对水平仪的零位进行检查或调整。
技术要求1、外观，水平仪工作面与外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层胶落等影响使用或明显影响外观质量的缺陷；水准泡应透明、清晰、不得有影响观察和读数的缺陷；各种标志应正确、清晰。
2、相互作用，水平仪各部件安装应牢固，机构应调整方便，反应灵敏。
在调节零位时，能保证零位误差不大于1／10分度。
调整后静置四小时，其示值变化应不大于1／4分度。
3、主体材质，水平仪主体应采用刚性、耐磨性及稳定性能良好的材料制造。
框式水平仪使用规程
框式水平仪使用规程1、水平仪使用测量时水平仪工作面紧帖在被测表面，待气泡完全静止后方可进行读数。
水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L 的实际倾斜值则可通过下式进行计算：偏差格数分度值实际倾斜值⨯⨯=L例如：分度值为0.02mm/m ，L=200m, 偏差格为2格。
实际倾斜值为：mm 008.02200100002.0=⨯⨯ 为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪的零位进行校对或调整。
水平仪零位校对，调整方法：将水平仪放在基础稳固，大致水平的平板（或机床导轨）上，待气泡稳定后，在一端如左端（相对观测者而言）读数，且定为零。
再将水平仪调转180度，仍在原来一端（左端）读书为a 格（以前次零读数为起点）则水平仪零位误差为a/2格。
如果零位误差超过许可范围，则需调整水平仪零位调整机构（调整螺钉或螺母，使零位误差减小至许可值以内。
对于非规定调整的螺钉、螺母不得随意拧动。
调整前水平仪底工作面与平板必须擦拭干净。
调整后螺钉或螺母等件必须紧固。
）2、水平仪注意事项1）水平仪使用前用无腐蚀性汽油将工作面上的防腐油洗净，并用脱脂棉纱擦拭干 净方可使用。
2）温度变化会使测量产生误差，使用时必须与热源和风源隔绝。
如使用环境温度 与保存环境温度不同，则需在使用环境中将水平仪置于平板上稳定2小时后方可使用。
3）测量时必须待气泡完全静止后方可读数。
4）水平仪使用完毕，必须将工作面擦拭干净，并涂以水、无酸的防锈油，覆盖防 潮纸装如盒中置于清洁干燥处保管。
5）水平仪在正确使用和保管的前提下，由于制造原因而产生的缺陷、故障、自出厂之日起半年期限内本厂负责免费修理、退换，但提出该项要求的产品必须结构完整、外表无损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框式水平仪
图7-2是常用的框式水平仪，主要由框架1和弧形玻璃管主水准器2、调整水准3组成。
利用水平仪上水准泡的移动来测量被测部位角度
的变化。
框架的测量面有平面和V 形槽，V 形槽便于在圆柱
面上测量。
弧形玻璃管的表面上有刻线，内装乙醚(或
酒精) ,并留有一个水准泡，水准泡总是停留在玻璃管
内的最高处。
若水平仪倾斜一个角度，气泡就向左或向
右移动，根据移动的距离(格数) ,直接或通过计算即可
知道被测工件的直线度，平面度或垂直度误差。
水平仪工作原理(图7-3),精度为0.02mm/1000mm 的
水平仪玻璃管，曲率半径R=103132mm ，当平面在1000mm 图7-2 框式水平仪
长度中倾斜0.02mm ，则倾斜角θ为： 1-框架 2-主水准器 3-调整水准 水准泡转过的角度应与平面转过的角度
相等，则水准泡移动的距离(1格) 为：
图7-3 框式水平仪工作原理
水平仪的读数方法有直接读数法和平均读数法两种。
1)直接读数法 以气泡两端的长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常用，见图7-4。
(a) (b) (c)
图7-4 直接读数法
图7-4a 表示水平仪处于水平位置，气泡两端位于长线上，读数为“0”；图7-4b 表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”；图7-4c 表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”。
2)平均读数法 由于环境温度变化较大，使气泡变长或缩短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数的平均值作为这次测量的读数值。
图7-5a 表示，由于环境温度较高，气泡变长，测量位置使气泡左移。
读数时，从左边长刻线起，向左读数“-3”；从右边长刻线起，向左读数“—2”。
取这两个读数的平均值，作为这次测量的读数值：
00002.01000
02.0==mm tg θ"
4=θ60
603602⨯⨯=θπR a mm mm 26060360"41031322=⨯⨯⨯⨯=π5.22)2()3(-=-+-
图7-5 平均读数法
图7-5b 表示，由于环境温度较低，气泡缩短，测量位置使气泡右移，按上述读数方法，读数分别为“+2”和“+1”，则测量的读数值是：
框架水平仪的使用方法：
1 框架水平仪的两个V 形测量面是测量精度的基准，在测量中不能与工作的粗糙面接触或摩擦。
安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差。
2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量的准确性。
正确的测量方法是手握持副测面内侧，使水平仪平稳、垂直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向水准读出气泡移动的格数。
3 使用水平仪时，要保证水 正确 错误
平仪工作面和工件表面的清洁，以
防止脏物影响测量的准确性。
测量
水平面时，在同一个测量位置上，
应将水平仪调过相反的方向再进行
测量。
当移动水平仪时，不允许水
平仪工作面与工件表面发生摩擦，
应该提起来放置。
如图7-6所示。
图7-6 水平仪的使用方法
4 当测量长度较大工件时，可将工件平均分若干尺寸段，用分段测量法，然后根据各段的测量读数，绘出误差坐标图，以确定其误差的最大格数。
如图7-7所示。
床身导轨在纵向垂直平面内直线度的检验时，将方框水平仪纵向放置在刀架上靠近前导轨处(图7-7中位置A)，从刀架处于主轴箱一端的极限位置开始，从左向右移动刀架，每次移动距离应近似等于水平仪的边框尺寸(200mm)。
依次记录刀架在每一测量长度位置时的水平仪读数。
将这些读数依次排列，用适当的比例画出导轨在垂直平面内的直线度误差曲线。
水平仪读数为纵坐标，刀架在起始位置时的水平仪读数为起点，由坐标原点
起作一折线段，其后每次读数都以前折线段的终点为起点，画出应折线段，各折线段组成的曲线，即为导轨在垂直平面内直线度曲线。
曲线相对其两端连线的最大坐标值，就是导轨全长的直线度误差，曲线上任一局部测量长度内的两端点相对曲线两端点的连线坐标差值，也就是导轨的局部误差。
A
、B 水平仪
图7-7 纵向导轨在垂直平面内的直线度检验
5.12
)1()2(+=+++
例一台床身导轨长度为1600mm的卧式车床，用尺寸为200mm×200mm、精度为0.02mm ／lOOOmm的方框水平仪检验其直线度误差。
将导轨分成8段，使每段长度为水平仪边框尺寸(200mm)，分段测得水平仪的读数为：+1、+2、+1、0、-1、0、-1、-0.5。
根据这些读数画出误差曲线图(图7-8)。
作图的坐标为：纵轴方向每一格表示水平仪气泡移动一格的数值；横轴方向表示水平仪的每段测量长度。
作出曲线后再将曲线的首尾(两端点)连线I-I。
并经曲线的最高点作垂直于水平轴方向的垂线与连线相交的那段距离n，即为导轨的直线度误差的格数。
从误差曲线图可以看到，导轨在全长范围内呈现出中间凸的状态，且凸起值最大在导轨600mm-800mm长度处。
导轨长/mm
图7-8 导轨在垂直平面内直线度误差曲线图
将水平仪测量的偏差格数换算成标准的直线度误差值δ
式中——误差曲线中的最大误差格数；
——水平仪的精度(0.02mm／lOOOmm)；
——每段测量长度(mm)。
按误差曲线图各数值计算得
δ=3.5×0.02mm/1000mm×200mm=0.014mm
5 机床工作台面的平面度检验方法如图7-9所
示，工作台及床鞍分别置于行程的中间位置，在工作
台面上放一桥板，其上放水平仪，分别沿图示各测量
方向移动桥板，每隔桥板跨距d记录一次水平仪读数。
通过工作台面上A、B、D三点建立基准平面，根据水
平仪读数求得各测点平面的坐标值。
误差以任意300mm测量长度上的最大坐标值计。
标准规定允差见表7-2。
图7-9 检验工作台面的平面度
表7-2 工作台面的平面度允差 mm
工作台直径≧500 ›500～630 ›630～1250 ›1250～2000
在任意300mm测量
0.02 0.025 0.03 0.035
长度长允差值
1测量大型零件的垂直度时，如图7-10a
所示，用水平仪粗调基准表面到水平。
分别在基
准表面和被测表面上用水平仪分段逐步测量并用
图解法（图7-8）确定基准方位，然后求出被测
表面相对于基准的垂直度误差。
测量小型零件时，如图7-10b所示，先将水
平仪放在基准表面上，读气泡一端的数值，然后
用水平仪的一侧紧贴垂直被测表面，气泡偏离第
一次（基准表面）读数值，即为被测表面的垂直(a) (b)
0 200 400 600 800 1000 1200 1400 1600
+1 +2 +1 0 -1 0 -1 -0.5
5
4
3
2
1
Ⅰ
Ⅰ
度误差。
图7-10 水平仪垂直度测量
7 水平仪使用完后，应涂上防锈油并妥善保管好。
