梁场台座计算书
制梁场存梁台位计算书
制梁场存梁台位设计计算书1、设计依据《建筑地基基础设计规范》（GB50007—2002） 《混凝土结构设计规范》（GB50010—2002） 《建筑地基处理技术规范》（J220—2002） 《建筑地基基础技术规范》（DB21/907—2005） 《制梁场岩土工程勘察技术报告书》 《制梁场平面布置图》 铁路线路有关设计图纸 2、工程概况 3、存梁基础概况 4、地基承载力计算地基土通过三七灰土夯实处理，地基承载力特征值a ak kP f 200≥，地基梁底面翼缘宽度f b 按下式计算：m l f P b ak f 875.11020075055=⨯⨯=⨯⨯≥取m b f 2=，地基梁断面积为232.1)6.02(2.08.02m A =-⨯-⨯=，自重荷载m KN q G /332532.1=⨯=，沿地基梁全长分布。
1）地基梁自重引起的支撑反力：232.1m S =322.1332.110m m m V =⨯=KN m KN m G 330/252.1333=⨯= 220102m m m A =⨯= a KP m KN A G p 5.162033020===2)存梁荷载引起的支撑反力图1 存梁台座受力示意图图2 存梁台座计算简图地基土的弹性系数为k ，地基梁的刚度系数为EJ ，地基梁的挠度曲线ω的微分方程为：)(44x q k dxd EJ =+ωω（1） 手解挠度曲线微分方程，采用傅里叶级数方法求解，其中取周期（-1，1）把)(x q 展开傅里叶级数。
1=l ，)(x q 是周期为2的周期函数，在整个域内是偶函数，在（-1，1）上)(x q 定义为：⎪⎩⎪⎨⎧<<<<--<<-=15.0,05.05.0,5.01,0)(x x q x x q∑∞=++=10)sin cos (2)(n n n lxn b l x n a a x q ππ其中：q dx x q l dx x q l a l l l ===⎰⎰-00)(2)(1 2sin 2cos )(2cos )(10ππππn n q dx l x n x q l dx l x n x q l a l l l n ===⎰⎰-0cos )(1==⎰-l l n dx l x n x q l b π则：∑∞=+=1cos2sin 22)(n lxn n n q q x q πππ 在对称荷载的作用下，挠度ω也是偶函数，把ω傅里叶级数展开：∑∞=+=10cosn n lxn A πωω ∑∞==1444cos n nn lx n A dx d παω （l n n πα=） 代入地基梁微分方程（1），得∑∑∞=∞=+=++1140cos2sin 22cos )(n n n nl xn n n q q l x n A k EJ k ππππαω 由待定系数法，可知lxn πcos系数对应相等，得： ⎪⎩⎪⎨⎧=+=2sin2)(240ππαωn n q A k EJ q k n n ⇒ ⎪⎪⎩⎪⎪⎨⎧+==)(2sin 2240k EJ n n q A k q n n αππω 解得：∑∞=++=14cos )(2sin22n n lx n k EJ n n q k q παππω 采用C30混凝土，垫层的参数采用水泥砂浆的物理参数（不影响受力大小，只对挠度大小有影响），计算参数如下：210/109791.2m N E ⨯=390/10226.1m N k ⨯= 290/10452.22m N k m k ⨯=⨯=4210385455.5m J -⨯= 291060438.1m N EJ ⋅⨯=m N q /107503⨯=在此方程中，不考虑地基梁体剪切变形对挠度的影响：)5cos 1077628.93cos1025703.1cos1000797.3(1052936.110864⋅⋅⋅+⨯+⨯-⨯+⨯=----lx lx lxπππω由受力可知，在此周期内，)0(max ωω=，得m410864max 1055932.1)1077628.91025703.11000797.3(1052936.1-----⨯=⋅⋅⋅+⨯+⨯-⨯+⨯=ω由于梁体受地基土反拱，可知)1(min ±=ωω，得：m410864min 1049940.1)1077628.91025703.11000797.3(1052936.1-----⨯=⋅⋅⋅+⨯-⨯+⨯-+⨯=ω3）采用MIDAS/Gen 软件进行复算验证，并用结构设计软件计算考虑地基梁体的剪切变形对挠度的影响，并考虑自重荷载与存梁荷载同时作用。
预制台座计算书
预制台座计算书附件预制及存梁台座计算书一、30T箱梁梁台座受力计算考虑最终30米箱梁梁预制时的静载作用主要包括台座自重G1、基础自重G2、钢模重量G3＝280KN、箱梁重量G4＝900KN四部分的重力。
台座长度l=31m、宽度b=0.92m（按最大计算）、高度h=0.25m；台座基础长度L=31m，基础宽0.92m，厚度0.1m。
端部长1.4m范围内埋置深度为0.6m，且宽1.6m（详情见方案图2）。
台座自重G1＝lbh×25=178.3KN基础面积S=1.4×1.6×2+28.2×0.92=30.4m2基础自重G2=（1.4×1.6×0.6×2＋28.2×0.1×0.92）×25＝132.1KN1、当30米T梁台座整体受力时地基承载力计算：N=G1+G2+G3+G4＝1490.4KN,取为1500KN，取安全系数为1.1则基底压力:P=1.1N/S=1.1×1600/30.4=58Kpa2、30米T梁张拉两端受力时地基承载力计算：L=1.4m、b=1.6m S＝2×1.4×1.6＝4.48m2N=G1+G2+G4=1210.4KN, 按照1250KN取值，取安全系数为1.1P=1.1N/S=1250×1.1/4.48=307Kpa故30m箱梁梁台座基础地基承载力需要大于307Kpa，方能满足施工要求。
二、40米T梁台座受力计算考虑最终T梁预制时的静载作用主要包括台座自重G1、基础自重G2、钢模重量G3＝420KN、T梁重量G4＝1100KN四部分的重力。
台座长度l=41m、宽度b=0.6m（按最大计算）、高度h=0.25m；台座基础长度L=41m, 中部基础宽B=0.6m,中部埋置深度0.1m，端部长1.8m 范围内埋置深度为0.6m，且宽1.6m。
台座自重G1＝lbh×25=153.8KN基础面积S=1.8×1.6×2+37.4×0.6=28.2m2基础自重G2=（2×1.8×1.6×0.6＋37.4×0.1×0.6）×25＝142.5KN1、当T梁台座整体受力时地基承载力计算：N=G1+G2+G3+G4＝1816.3KN,按照1900进行取值，取安全系数为1.1 则基底压力:P=1.1N/S=1.1×1900/28.2=74.2Kpa2、T梁张拉两端受力时地基承载力计算：l=1.8m、b=1.6m S＝2×1.8×1.6＝5.76m2N=G1+G2+G4=1396.3KN,按照1400取值，并取安全系数为1.1P=1.1N/S=1.1×1400/5.76=267.4Kpa故40mT梁台座基础地基承载力需要大于267Kpa，方能满足施工要求。
预制梁场制梁台座受力验算书(2)
1、制梁台座受力计算梁端采用长350cm ，宽180cm ，高80cm 的现浇C20混凝土扩大基础，中间部分宽100cm ，高50cm 的梁端台座；制梁台座直接在已浇台座基础上用钢筋混凝土浇筑制成，台座台身宽度为梁板底面宽度,台座厚度最小保证60cm 。
台座断面图（正常段） 台座断面图（梁端）1/2台座立面图1.1 台座荷载参数制梁台座基础承受荷载有：预制T 梁自重、梁端台座自重、扩大基础（条形基础）自重。
1.1.1预制T 梁自重预制T 梁最重为大地里大桥41mT 梁，自重kN G 7011117t 1==。
1.1.2台座自重G2=0.6m×0.6m×42m×25kN/m3=378kN1.1.3扩大基础自重G3=2×3.5m×1.8m×0.8m×25kN/ m3=252kN1.1.4条形基础自重G4=35m×1m×0.5m×25kN/m3= 437.5kN施工时：40mT梁施工时，施工荷载为均布荷载。
安全系数取1.2，台座基础承受均布荷载为：q=1.2×(G1+G2+G3+G4)/42=63.93kN/m 张拉后：41mT梁张拉时，施工荷载为集中力。
安全系数取1.2，台座基础承受集中力为：P=1.2×(G1/2+G2/42∗3.5+G3/2)=1231.2kN1.2台座基础承载力验算基础底下填土压实度≧96%，承载力特征值为250kPa。
1.2.1施工时条形基础承载力验算根据上面计算得，条形基础承受均布荷载为q=63.93kN/m条形基础宽度b=1m基础底面的应力p k=q/b=63.93/1m=63.93kPa<250kPa 满足要求。
1.2.2张拉后扩大基础承载力验算根据上面计算得，扩大基础承受集中力为P=1231.2kN扩大基础长度a=3.5m，宽度b=1.8m，扩大基础面积A=a×b=3.5×1.8=6.3m2基础底面的应力p k=P/A=1231.2/6.3=195.43kPa<250kPa满足要求。
预制梁场计算书
目录一、工程概况 (1)二、地质情况 (1)三、计算依据 (1)四、存梁台座 (2)4.1 存梁台座设计 (2)4.2 存梁台座地基承载力计算 (2)五、制梁台座 (2)5.1 制梁台座设计 (2)5.2 地基承载力计算 (3)六、龙门吊机轨道 (4)6.1 轨道设计 (4)6.2 轨道地基承载力计算 (4)一、工程概况南昌市绕城高速公路南外环（塔城至生米段）工程A2标段全长10.9Km，起于赣抚平原总干渠西，跨越京九铁路、南莲路，骑行城南路，过迎宾大道、雄溪村，骑行富山三路、过金沙互通、昌宁枢纽，下穿向莆铁路、西环铁路，终于西环铁路西300米处。
整个标段预制箱梁520片，预制梁场设置20个制梁台座，4个存梁台扩大基础，布置2台120t、2台10t龙门吊机作为箱梁施工、移梁设备。
二、地质情况梁场区域地质情况，据设计图纸以钻孔位置K18+301处地质情况为代表，其地质资料如下：18.52～13.02 为素填土13.02～11.82 为粉质粘土11.82～10.22 为细砂10.22～5.92 为砾砂5.92～2.72 为强风化泥质粉砂岩2.72～-18.38 为中风化泥质粉砂岩表2-1土层参数三、计算依据1、《建筑地基基础设计规范》 GB50007-20112、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62—20043、莲塘高架桥钻孔柱状图四、存梁台座4.1 存梁台座设计存梁台座设计采用三层存梁，由于地基承载力不足，台座采取条形梁扩大基础的方式布置，其地面上采用高0.5米，宽1米的C30钢筋混凝土条形承台；地面以下分两层，成台阶状，第一层采用高0.6米，宽2.2米，第二层采用高0.6米，宽3.4米的C30钢筋混凝土基础。
具体布置如图4.1-1:图4.1-1 存梁台座布置图4.2存梁台座地基承载力计算一片箱梁自重约为950KN,作用于基底的荷载：950321425F kN =⨯÷= ,混凝土自重产生的应力：26.5 1.745.05c c h Kpa σγ=⨯=⨯=。
梁场台座计算书
汉宜铁路32m预制T梁梁场台座及基础设计计算书计算：复2008年11月25日汉宜铁路客运专线梁场采用短线方式存梁，本计算书分别对制梁台座、存梁台座及其基础设计进行验算。
一、设计验算依据1.《汉宜铁路荆州梁场岩土工程勘察报告》2.《汉宜铁路潜江梁场岩土工程勘察报告》3.《混凝土结构设计规范》GB50010-20024.《建筑地基基础设计规范》GB50007-20025.《建筑桩基技术规范》JGJ94-946.《建筑地基处理技术规范》JGJ79-20027.《铁路桥涵地基和基础设计规范》TB10002.5-20058. 制梁、存梁台座相关设计图纸9.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-200410.《重力式码头设计与施工规范》JTJ 290-98二、验算内容1、荆州梁场制梁台座检算：（1）制梁台座受力和刚度检算；（2）扩大基础承载力检算。
2、荆州梁场存梁台座检算：（1）存梁台座受力和刚度检算；（2）扩大基础承载力和沉降检算。
3、潜江梁场制梁台座检算：（1）制梁台座受力和刚度检算；（2）基础承载力检算。
4、潜江梁场存梁台座检算：（1）存梁台座受力和刚度检算；（2）基础承载力和沉降检算。
三、荆州制梁台座计算1、设计资料该区制梁台座采用扩大基础的形式：台座底为1m的换填碎石土，其下为可～硬塑状态的粘土（持力层）。
台座底在两端宽2.9m，中部宽1.88m。
地质情况参见《汉宜铁路荆州梁场岩土工程勘察报告》。
制梁台座按最大梁重（边梁）146.31t计算，考虑模板自重及其它附加荷载80t，共计台座最大受力226.31t。
2、计算模型的建立对制梁台座地上和地下部分进行有限元建模计算，采用弹性地基梁的方法。
根据地质报告及台座设计图，选取台座底的基床系数为40000KN/m3。
其受力机理及工况如下：由底模传下的混凝土荷载传递至换填的碎石土层，再传递到底下的粘土持力层。
荷载工况 1：T梁刚浇注完毕，上部荷载为T梁混凝土重及模板等附加荷载，最大荷载合计 2263.1KN；此时的荷载基本是均匀分布在台座上。
预制梁场龙门吊轨道基础及台座计算书(图文)

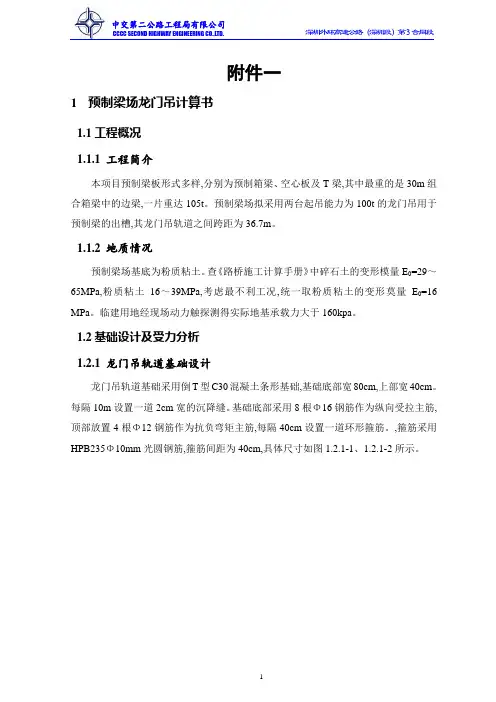

附件一1 预制梁场龙门吊计算书1.1工程概况1.1.1工程简介本项目预制梁板形式多样,分别为预制箱梁、空心板及T梁,其中最重的是30m组合箱梁中的边梁,一片重达105t。
预制梁场拟采用两台起吊能力为100t的龙门吊用于预制梁的出槽,其龙门吊轨道之间跨距为36.7m。
1.1.2地质情况预制梁场基底为粉质粘土。
查《路桥施工计算手册》中碎石土的变形模量E0=29～65MPa,粉质粘土16～39MPa,考虑最不利工况,统一取粉质粘土的变形莫量E0=16 MPa。
临建用地经现场动力触探测得实际地基承载力大于160kpa。
1.2基础设计及受力分析1.2.1龙门吊轨道基础设计龙门吊轨道基础采用倒T型C30混凝土条形基础,基础底部宽80cm,上部宽40cm。
每隔10m设置一道2cm宽的沉降缝。
基础底部采用8根Φ16钢筋作为纵向受拉主筋,顶部放置4根Φ12钢筋作为抗负弯矩主筋,每隔40cm设置一道环形箍筋。
,箍筋采用HPB235Φ10mm光圆钢筋,箍筋间距为40cm,具体尺寸如图1.2.1-1、1.2.1-2所示。
图1.2.1-1 龙门吊轨道基础设计图图1.2.2-2 龙门吊轨道基础配筋图1.2.2受力分析梁场龙门吊属于室外作业,当风力较大或降雨时候应停止施工。
当起吊最重梁板(105t)且梁板位于最靠近轨道位置台座的时候为最不利工况。
图1.2-1 最不利工况所处位置单个龙门吊自重按G1=70T估算,梁板最重G2=105t。
起吊最重梁板时单个天车所受集中荷载为P,龙门吊自重均布荷载为q。
P=G1/2=105×9.8/2=514.5KN (1-1)q=G2/L=70×9.8/42=16.3KN/m (1-2) 当处于最不利工况时单个龙门吊受力简图如下:` 图1.2-3 龙门吊受力示意图龙门吊竖向受力平衡可得到:N1+N2=q×L+P (1-3) 取龙门吊左侧支腿为支点,力矩平衡得到:N2×L=q×L×0.5L+P×3.5 (1-4) 由公式(1-3)(1-4)可求得N1=869.4KN,N2=331.1KN龙门吊单边支腿按两个车轮考虑,两个车轮之间距离为6m,对受力较大支腿进行分析,受力简图如下所示:图1.2-4 支腿单车轮受力示意图受力较大的单边支腿竖向受力平衡可得N1=N+N (1-5) 由公式(1-5)得出在最不利工况下,龙门吊单个车轮所受最大竖向应力为N=434.7KN1.3建模计算1.3.1力学模型简化对龙门吊轨道基础进行力学简化,基础内力计算按弹性地基梁计算,用有限元软件Midas Civil2015进行模拟计算。
梁场台座基础计算书
麻竹高速公路大悟段项目部梁场预制（存）台座基础、龙门轨道基础地基承载力验算书/ X攵湖北te江路桥CHANG JIANG ROAD & BRIDGE二0—六年一月20m箱梁制梁台座基础承载力设计验算书箱梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度90cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度为30cm。
预应力张拉台须满足强度和刚度，台座及台座端头15cm x 15cm的①12钢筋网片。
制梁台座相关计算如下：(1 )荷载计算按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：3,钢筋重为6405kg，构件自重：3X26kN/m 3+x10=(2 )台座砼强度计算根据台座受力情况台座可按竖向压力作用下受压构件计算计算如下：按均布线荷载计算:q仁*20二m台面砼强度为：o= —2二台座砼设计为C30砼，其允许抗压强度为：［门=30MPa，代［门台座强度合格。
(3 )台座下地基承载力计算台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座纵向线荷载为:q2=q1+ XX1) x26KN/m 3 =+=m计算地基承载力为：(rM=q2宁二要求台座下地基承载力不小于150Kpa，故满足要求。
(4)台座两端砼强度和地基承载力计算根据现场实际施工情况，因梁体张拉后梁体会起反拱，主要是台座两端受力最为不利，根据台座两端台座尺寸计算台座砼的强度和地基承载力计算如下：1座两端砼强度台座两端各取3m计算，宽度为，受力面积A=3 XX2=2台座两端砼强度计算：台座砼设计为C30砼，其允许抗压强度为：［门=30MPa ,。
砼< ［门台座两端砼强度合格。
②台座两端地基承载力台座两端地基承载面积：A=3 x>2= 2梁体自重+台座自重：Q=+ X3m x>26KN/m 3X2 =计算地基承载力为: -3=要求地基承载力不小于200Kpa，故满足要求30m箱梁制梁台座基础承载力设计验算书箱梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度90cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度为30cm。
T梁台座计算书
T梁台座验算1 30mT梁台座验算1.1 参数地基为94区路基，承载力取fa0=200KPa30米T梁自重90T，G1=90×9.8=882KN30米T梁模板预估重28T，G2=28×9.8=274.4KN砼施工时人力荷载，按8人计，G3=8×0.075×9.8=5.9KN；台座扩大基础尺寸：长31m,宽1.2m,厚0.25m台座尺寸：长31m,宽0.6m,厚0.3m台座及基础体积，V=31×(0.6×0.3+1.2×0.25)=14.88m3台座及基础重力，G4=14.88×2.6×9.8=379.14KNC30混凝土轴心抗压强度设计值，fcd=15MPa(依据《路桥施工计算手册》330页)C20混凝土轴心抗压强度设计值，fcd=10MPa1.2 台座地基承载力验算在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为：Fmax=G1+G2+G3+G4=882+274.4+5.9+379.14=1541.44KN对每平米地基的压力为：f=FmaxA=1541.4431=49.72KNm2=49.72KPa<fa0=200KPa所以，地基承载力满足要求。
1.3 张拉前台座受力验算（1）上层台座验算上层台座混凝土为C30，fcd=15MPa30米T梁张拉前与台座的接触最小长度：L=29.3m台座宽度：B=0.6m张拉前T梁对台座的压力大小为F1=G1=882KNf1=F1A1=F1LB=88229.3×0.6=50.17KPa=0.0502MPa<fcd=15MPa所以，张拉前台座受力满足要求。
（2）下层台座基础验算下层台座基础混凝土为C20，fcd=10MPa上层台座自重：G上=31×0.6×0.3×2.6×9.8=142.18KN张拉前台座基础所受的压力大小为：F2=G1+G上=882+142.18=1024.8KNf2=F2A=1024.1831×1=33.04KPa=0.033MPa<fcd=10MPa所以，张拉前台座基础受力满足要求。
梁场台座基础计算书(最终版)
梁场台座基础计算书（最终版）麻竹高速公路大悟段项目部梁场预制（存）台座基础、龙门轨道基础地基承载力验算书n梁场预制（存）梁台座基础、龙门吊基础承载力验算湖北江路桥CHANG JI4MG ROAD &BRIDGE二0—六年一月20m箱梁制梁台座基础承载力设计验算书箱梁梁场制梁台采用C30钢筋混凝土台座，台边预埋6#槽钢，防止台座棱角在施工过程中发生掉角现象，台座表面铺设厚度为8mm钢板做为预制梁底模、施工时边棱角钢与台座钢筋焊接固定，台面钢板与边棱角钢焊接，台座厚度为30cm台座宽度90cm、台座两端由于预应力张拉后受力较大，为满足支承能力所以在台座两端3m范围内加深处理厚度为30cm。
预应力张拉台须满足强度和刚度，台座及台座端头15cm x 15cm 的①12钢筋网片。
制梁台座相关计算如下：(1 )荷载计算按构件最大重量计算根据设计图纸最大构件为边跨边梁砼数量为：21.6m3,钢筋重为6405kg，构件自重：21.6m 3X26kN/m 3+6.405 X10 =625.65KN (2 )台座砼强度计算根据台座受力情况台座可按竖向压力作用下受压构件计算计算如下：按均布线荷载计算:q1=625.65 -20= 31.283KN/m台面砼强度为：卢31.283KN -H0.90m 2=34.758KPa台座砼设计为C30砼,其允许抗压强度为：［门=30MPa，穴［门台座强度合格。
(3 )台座下地基承载力计算台座地基承受梁体砼自重和台座砼自重按均布荷载沿台座纵向线荷载为:q2=q1+(0.9 X0.3 X1) X26KN/m 3 =31.283+7.02=38.303KN/m计算地基承载力为：°^q2 P.90=42.558KPa要求台座下地基承载力不小于150Kpa，故满足要求。
(4)台座两端砼强度和地基承载力计算根据现场实际施工情况，因梁体张拉后梁体会起反拱，主要是台座两端受力最为不利，根据台座两端台座尺寸计算台座砼的强度和地基承载力计算如下：1座两端砼强度台座两端各取3m计算，宽度为1.90m ,受力面积A=3 X1.9 X2=11.4m 2台座两端砼强度计算：。
预制梁底模受力计算书(1、2号梁场共用)
预制梁台座验算说明： 30mT 形梁预制台座：一、计算参数：1、预制场地基容许承载力[] σ≥400Kpa ； 2、台座混凝土R ≥50Mpa ；3、台座尺寸：（（1.4*0.6+（0.6+0.52）*1.1/2）*2+25*0.52）*0.3 =15.912*0.3=4.3368m34、梁体钢筋混凝土自重：2.6*（0.909*30+5.261）=84.58 t5、模板自重：7.5t6、扩大基础尺寸：1.6*0.5*30.4=24.32m37、活载：800kg二、承载力验算（1）、地基按均布荷载计算：M=4.3368*2.6+84.58+7.5+24.32*2.4+0.8=162.52tP=M/S=162.52*103*9.8/(1.6*30.4)=32.7KpaP ﹤地基容许承载力[] σ，因此地基承载力符合要求。
（2）、梁端基础承载力验算计算参数：1、梁端基础尺寸：1.6*2*0.5=1.6m32、C25钢筋混凝土 P=21M ÷S =（84.58/2+（1.6*2.4））*9.8*103/（1.6*2）=141 KpaP﹤地基容许承载力[] σ，因此地基承载力符合要求。
（3）台座刚度验算台座宽度与马蹄宽度一致，混凝土标号相同，可不进行刚度和剪力验算。
（4）地基沉降地基沉降量不进行精确计算，按设计3mm观测控制。
说明： 41mT形梁预制台座：一、计算参数：1、预制场地基容许承载力[] σ≥400Kpa；2、台座混凝土R≥50Mpa；3、台座尺寸：（（1.6*0.7+（0.7+0.52）*1.55/2）*2+34.7*0.52）*0.3=6.6525m34、梁体钢筋混凝土自重：2.6*（0.962*41+8.27）=124.05t5、模板自重：13.5t6、扩大基础尺寸：1.6*0.5*41.4=33.12m37、活载：800kg二、承载力验算（1）、地基按均布荷载计算：M=6.6525*2.6+124.05+13.5+33.12*2.4+0.8=235.13tP=M/S=235.13*103*9.8/(1.6*41.4)=34.8KpaP﹤地基容许承载力[] σ，因此地基承载力符合要求。
制梁台座计算书
工程名称及代码成渝客运专线XBZQ-2标段隆昌制梁场(LCL) 设计阶段施工图专业结构制梁台座设计计算书审核（）校核（）编制（）日期2010.10梁台座（扩大基础）设计一、基础资料制梁台座工艺分二个阶段，一是浇筑期，该时段梁及模板自重均布作用于地基上，二是预应力张拉后，该时段由于梁中部起拱后脱离底模，梁及部分模板自重作用于两端台座上（相当于单层存梁台座）。
制梁台座中间为加垫层浅基础，两端为扩大基础。
如下图示：二、中部台座梁板式基础台座中部荷载：箱梁自重9000kN，长33.4m，相当于270kN/m台座截面积4.44m2，自重4.44 25=111kN/m模板自重2100kN，相当于63kN/m荷载标准值总计：qk=444kN/m1、承载力验算基础板底宽度 6.6m ，取单位长基础板验算。
换填土地基承载力特征值为120kPa ，偏安全考虑，不计宽度及深度修正。
基础底面的压力值：44467.36.6G p A ===kPa<fa=120kPa ，满足要求 2、配筋计算C25混凝土：fc=11.9Mpa ，ft=1.27Mpa钢筋：II 级（）：fy=300Mpa中部台座横向配筋按倒置基础考虑，以肋为支座，地基反力作为均布荷载作用，不考虑支座削峰，计算最大弯矩为：4441.2 1.2/248.466.6M kN m =⨯⨯=⋅ 复核悬臂板的计算跨度 荷载设计值： max 048.46 1.3565.41000,5040050350s M kN m b mm a mm h mm=⨯=⋅===-=6max 22065.4100.04511.91000350s c M f bh α+⨯===⨯⨯1ξ==0.0462011.90.0461000350639300c s y f bh A mm f ξ⨯⨯⨯===min 639100%0.16%0.2%1000400s A A ρρ==⨯=<=⨯ 选配：14@150 (A s =1340mm 2)2min 0.25141000/150100%0.26%0.2%1000400s A A πρρ⨯⨯⨯==⨯=>=⨯补充抗剪和裂缝宽度验算。
预制T梁台座设计计算书
制梁台座设计计算书1．设计计算依据1.1.计算依据：⑴招标文件及设计图纸⑵金塘制梁场平面布置图纸⑶《舟山大陆连岛工程金塘大桥土建工程第Ⅳ-E合同段招标参考资料》⑷金塘制梁场勘探点布置图及工程地质柱状图⑸《MIDAS/civil》计算软件⑹《基础工程》（西南交通大学出版社,李克钏主编）⑺《工程力学-材料力学分册》(西南交通大学出版社,许留旺主编)⑻《结构设计原理》(西南交通大学黄棠、王效通主编)⑼《桥梁工程概论》(西南交通大学出版社,李亚东主编)⑽《地基基础设计与计算》(人民交通出版社,朱浮声主编)⑾《桥梁桩基计算与检测》(人民交通出版社,赵明华编著)1.2.技术规范：⑴《公路桥涵设计通用规范》（JTJ 021-89）⑵《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ 023-85）⑶《公路桥涵地基与基础设计规范》（JTJ 024-85）⑷《公路桥涵施工技术规范》（JTJ 041-2000）⑸《建筑桩基技术规范》（JGJ 94-94）⑹《公路桥梁抗风设计规范》（JTG/T D60-01-2004）2、设计说明制梁台座采用四根φ1.2m钻孔灌注桩上部辅以承台和U型垫梁。
从工程地质剖面图中看，相邻桩位地层变化较大，故需对每个承台桩位的承载力进行单独设计（制梁台座一端两根桩间距4.2m，为避免承台的不均匀沉降,采用一端两根桩同等设计桩长），本计算书详细计算3#勘探孔位制梁台座的2根桩的设计计算过程，其它桩的设计类似。
3、设计参数选定 3.1、设计荷载梁重115750q kN = 内模22700q kN =暂定 外模31400q kN =暂定 底模4730q kN =暂定 承台总重51140q kN =40公分厚地基梁重625.49*0.4*7*624425q kN ==U 型支座重71*0.5*3*62*25.490.25*0.75*5*602426q kN =+= 单根桩的自重(暂按43米计算,1/2自重):2*25.49*431238r kN π= 四根桩总重84952q kN = 3.2、材料性能指标 (1)、C25砼C25砼轴心抗压强度：[]W σ =11.9MPa (2)、钢筋I 级钢筋：f y =210MPa ，f y 1=210MPa ， II 级钢筋：f y =300MPa ，f y 1=300MPa ， 4.基础加固设计与分析 4．1地基承载力的计算因为预制场的地质条件非常复杂，上层主要为软弱下卧层，故需要计算地基的容许承载力，由所建模型可知垫梁下部每延米地基的荷载为364kN ，地基应力k f 为52kPa, 通过查《舟山连岛工程金塘预制场工程地质勘察报告》可知e ＝0.8的淤泥质粘性土，查资料可知其ηb =0.3，ηd =1.6。
苍梧梁场存梁台座计算书
苍梧梁场存梁台座计算书中铁一局桥梁公司苍梧制梁场临建工程计算书中铁设计咨询集团有限公司2009-11．制梁台座计算制梁台座混凝土标号： C30r Qk=1.2 （恒载）；r c?=1.4（活载）振动动力系数：1.05；1. 张拉时两端受力台座自重：恒载q1=（6.4X4.2X1.0 ）25 =672KN 张拉荷载（按梁重1/2 考虑）：活载q2= 8200/2=4100KN按独立基础中心受力计算：底面积A=6.4X4.2=26.9 M2P k=（F k+G k）/A=（4100+672）/26.9=177 KPa 压实后地基承载力f k=180 KPa（满足）2. 基础配筋计算：沿制梁台纵向下部配筋Mmax=ql2/2=180x2.2x2.2/2=436 kNm 取板厚1000、板宽1000。
计算配筋为：A S=1960 mm2实际配筋为：A S=2200 mm2 (20 螺纹筋 7 根)沿制梁台横向下部配筋Mmax=ql2/2=180x0.9x0.9/2=73 kNm 取板厚1000、板宽1000。
按构造配筋为：A S=0.15%X1000X1000=1500 mm2 实际配筋为：A S=2500 mm2(25 螺纹筋 6 根滑梁道下纵筋，另加 16 筋 5 根)二、存梁台座计算存梁台座混凝土标号： C25r Qk=1.2 (恒载)；r c?=1.4(活载) 振动动力系数：1.05；1. 台座自重：恒载p1=(8.1X4.5X1.0 )25 =911KNp 2=(0.5X0.5X1.4 ) 25 =8.8KNp1 + p 2=991.8 KN活载P= 8200/2=4100KN 按独立基础中心受力计算：底面积A=8.1X4.5=36.5 M2P k=(F k+G k)/A=(4100+991.8)/36.5=139.5 KPa压实后地基承载力f k=180 KPa （满足）2. 基础配筋计算：沿存梁台横向下部配筋Mmax=ql2/2=139.5x2.3x2.3/2=369 kNm取板厚1000、板宽1000。
某25米t梁台座设计计算书_secret
25mT梁台座台座设计一、台座受力情况分析1、施工过程中情况分析在T梁未张拉前，受力状态为均布荷载作用，最不利工况为：浇筑砼后梁长25m的情况，该工况下，弯矩、剪力均为最大值。
2、张拉后最不利工况分析T梁张拉后台座受力状态由均布荷载转化为集中荷载，最不利荷载是集中荷载作用在端头附近时，该工况下，弯矩、剪力均为最大值。
二、施工过程中受力分析1、荷载计算(1)T梁每延米重量q1=21.5m3×2.5t/ m3×10×10m3/25m=21.5KN/m(2)T梁台座及底座重量q2=（1×0.5+0.47×0.5）×23.5=17.27（KN/m）（台座基础梁尺寸1×0.5m，台座砼尺寸0.47×0.5m）(3)T梁模板重量q3=200/25=8KN/m（T梁模板重20t）(4)施工人员及小型机具荷载q4=2.5KN/m(5)倾倒砼冲击荷载q5=4.0KPa×1m=4KN/m(6)振捣砼荷载q6=2KPa×1m=2 KN/m(7)角钢型号采用75×50×5重量q7=4.808KN/m合计均布荷载q=21.5+17.27+8+2.5+4+2+4.808=60.078 KN/m2、具体台座受力结构图如下：三、除端头外截面布筋截面计算分析台座基础采用1.0×0.5m矩形截面，C25砼，Ⅱ级钢筋根据已知材料，根据已知材料，γ0=1.0，f cd=11.9，f sd=300，ξb=0.55，f t=1.27。
采用绑扎钢筋骨架，按布置一层钢筋，设a=75mm，则有效高度h0=500-75=425mm1、正弯矩布置（1）由式γ0M d≤f cd bx（h0-x/2）,解得x=73.65mm≤ξb h0=234mm；（2）求所需钢筋数量As：As=f cd bx/f sd=11.9×1000×73.65/300=2921mm2（3）考虑一层布筋，按6根φ25（A g=2945 mm2）（4）计算承受最大弯矩承载力设计值：将x= f sd As/f cd b=300×2945/（11.9×1000）=74.24mm代入以下公式，求得截面承受的最大弯矩承载力设计值为：M du= f cd bx（h0-x/2）=11.9×1000×74.24×（425-74.24/2）=343.56KN.m＞γ0M d=340.2 KN.m 该构件正截面承载力满足要求。
制梁台座设计计算书
制梁台座设计一、32m 梁制梁台座设计 1、设计依据1.1、《基础工程》； 1.2、地质勘探资料； 1.3、桥梁公司有关资料；1.4、《建筑地基基础设计规范》（GB50007-2002）； 1.5、《砼结构设计规范》（GB50010-2002）。
2、设计说明勘探资料显示：场地内2.3m 深度地基的承载力为125KPa ，冻深0.8m ，故选取基础埋深m h 3.1=，制梁台座长34.0m ，考虑到与外模台车轨道共用、制梁台座宽6.5m 。
制梁台座基础端部采用钻孔灌注桩基础、桩径1.0m 、桩长37.0m ；中间采用钢筋砼筏板式基础。
根据沉降计算，计算最大沉降达0.19m ，无法与台座端部变形协调，故采用水泥粉煤灰碎石桩进行地基加固(即复合地基)，桩径0.5m 、桩长15.0m(水泥粉煤灰碎石桩由铁三院设计)；混凝土强度等级钻孔灌注桩为C20，筏板式基础及桩上联系梁为C30。
基础设计中不考虑基础与地基、基础与上部结构的共同受力作用；采用条带法与倒楼盖法进行设计分析、MIDAS/civil 辅助计算。
为保证基础可自由伸缩及不均匀沉降带来的附加力，根据台座布置情况，筏板基础与桩基础、移梁滑道与桩基础之间均设20mm 的沉降缝.制梁台座布置见京津城际轨道交通工程制梁台座构造图(图号：JJZL-02)。
3、设计参数选定 3.1、设计荷载梁重：t G 81.8516.25.205.8191=⨯÷=底模重：t G 452=内模重：t G 653=（暂定 ）施工荷载(包括人员走动、机具设备、振动荷载) Kpa G 5.64= 外模重：t G 905= 暂定在计算地基反力时，由于条带法没有考虑条带间的相互影响，故不考虑荷载分项系数，结构自重由MIDAS/civil 自动生成。
3.2、材料性能指标 (1)、C30砼轴心抗压强度：MPa f c 3.14= 轴心抗拉强度：MPa f t 43.1= 弹性模量：MPaE c 4100.3⨯=(2)、C20砼轴心抗压强度：MPa f c 6.9= 轴心抗拉强度：MPa f t 1.1= 弹性模量：MPaE c 4105.2⨯=(3)、钢筋I 级钢筋：MPaf y 210=，MPa f y 210'=II 级钢筋：MPa f y 300=，MPa f y 300'=(4)、地基根据探勘资料取地基承载力特征值：KPa f a 125= 地基压缩模量：MPa E s 91.3= 4、地基验算 4.1基础形式的选择结合规划场地内的地质的实际情况，制梁台座采用桩基,整板式筏板基础与水泥粉煤灰碎石桩相结合的形式，截面形式见图-4.1-1、图-4.1-2. 4.2、地基承载力验算4.2.1、制梁台座中部地基承载力验算由于筏板基础的刚度较大，考虑筏板承担整体弯矩的作用，因此采用静定分析法(条带法)计算，直接求得地基反力，再用静定分析法计算截面内力，最后进行配筋计算。
制梁台座设计计算书
制梁台座设计计算书1、工程概况 (1)2、设计依据 (1)3、设计说明 (1)3.1、地质、水文参数 (1)3.2、结构形式 (2)4、设计参数选定 (2)4.1、设计荷载 (2)4.2、材料性能指标 (3)5、基础设计 (3)5.1、基础形式的选择 (3)5.2、基础内力计算模型 (4)6、结构分析 (6)6.1、端部基础 (6)6.2、中部基础 (8)7、桩基础设计 (19)7.1、单桩承载力计算 (19)7.3、桩基配筋计算 (20)8、端部台座设计 (21)附图1：制梁台座桩基配筋图 (24)附图2：制梁台座断面布置图 (25)1、工程概况新建武广客专线XXTJ II标DK29+400～DK106+200段桥梁为双线整孔箱梁，共计443孔，我四分部梁场负责DK1520+000～DK1596+000段329孔箱梁制作。
2、设计依据2.1、《基础工程》；2.2、地质勘探资料；2.3、二公司客运专线技术组有关资料；2.4、<<公路桥涵地基与基础设计规范>>(JTJ024-85)2.5、《砼结构设计规范》（GB50010-2002）。
3、设计说明3.1、地质、水文参数根据对梁场地质勘察资料，梁场位置地质层自上而下依次为：①层种植土—平均层厚0.74m，粉质粘土,呈软-可塑状态,强度低,压缩性大.②层粉质粘土——平均层厚4.36m，灰黄色，湿、软塑-硬塑状态，基本承载力220kPa。
③层圆砾——平均层厚3.22m，黄色，粉红色，湿密实状态，基本承载力280kpa。
④层全风化花岗岩—平均层厚9.66 m，棕红色，湿、坚硬状态。
粉砂结构，块状构造，岩芯呈柱基本状。
承载力260kpa。
⑤层强风化花岗岩---平均层厚2.29m,肉红色，岩体大部分被破坏，节理裂隙较发育，完整性较差，基本承载力600kpa。
⑥层中风化花岗岩—肉红色，岩体部分结构被破坏。
岩质坚硬。
岩芯呈短-长柱状。
基本承载力1400kpa。
台座、模板计算书
模板、台座计算书第一梁场：一、梁模型式统计1、40mT梁梁模型式统计A型频次：80*2+40*1=200（中梁两侧及边梁单侧）B型频次：40*1=40（边梁单侧）2、20m箱梁梁模型式统计A型频次：32*1+16*1=48（中梁单侧及边梁单侧）B型频次：32*1+16*1=48（中梁单侧及边梁单侧）C型频次：16*1=16（边梁单侧）D型频次：16*1=16（边梁单侧）3、13m板梁梁模型式统计A型频次：192*2+48*1=432（中板两侧及边板单侧）B型频次：48*1=48（边板单侧）4、16m板梁梁模型式统计A型频次：48*2+12*1=108（中板两侧及边板单侧）B型频次：12*1=12（边板单侧）二、模板数量计算模板数量S=模板使用频次V*模板使用周期t*1.5工期1、40mT梁模板数量A型：200*2*1.5/120=5B型: 40*2*1.5/120=1组合:中梁AA2套;边梁AB一套。
2、箱梁模板数量A型：48*2*1.5/90=2B型：48*2*1.5/90=2C型：16*2*1.5/90=1D型：16*2*1.5/90=1组合:中梁AB2套;内外边梁CD1套。
3、13m板梁模板数量A型：432*2*1.5/180=8B型：48*2*1.5/180=1组合:中板AA四套；边板B半套。
4、16m板梁模板数量A型：108*2*1.5/160=2B型：12*2*1.5/160=1组合:中板AA一套;边板B半套。
三、台座数量计算1、40mT梁台座3*4=12个2、20m箱梁台座3*4=12个3、13m板梁台座4.5*3=15个4、16m板梁台座1.5*3=5个。
30m预制砖梁台座受力计算验算书
30m预制砖梁台座受力计算验算书1. 引言本文档为30m预制砖梁台座受力计算的验算书，旨在对台座受力进行详细计算和验证。
通过本次验算，我们将确保台座在承受荷载时的安全可靠性。
2. 受力计算2.1 台座尺寸与材料参数- 台座长度：30m- 台座宽度：2m- 台座高度：1.5m2.2 荷载计算- 所施加的静载荷为250kN/m^2。
- 动态荷载考虑在静载荷的基础上增加50%的动载荷。
- 其他荷载(如风荷载、地震荷载等)在计算中忽略。
2.3 受力分析考虑到台座在长期静载荷和短期动载荷下的受力情况，我们需要分别计算两种情况下的受力。
2.3.1 长期静载荷受力计算- 台座自重的计算：根据台座的尺寸和材料参数，计算得到台座自重为XXXkN。
- 垂直静载荷的计算：根据静载荷的施加面积，计算得到垂直静载荷为XXXkN。
- 剪切力的计算：考虑到台座的尺寸和材料参数，在静载荷作用下计算得到剪切力为XXXkN。
2.3.2 短期动载荷受力计算- 动载荷的计算：考虑到动载荷为静载荷的150%，计算得到动载荷为XXXkN。
- 受力分析：根据台座尺寸和材料参数，在动载荷作用下计算得到垂直静载荷为XXXkN，剪切力为XXXkN。
3. 结果验证将计算得到的受力值与台座的设计承载力进行比较，以验证台座在受力下的安全性。
通过对台座尺寸、材料参数和荷载进行合理计算和分析，我们可得到台座在长期静载荷和短期动载荷下的受力情况。
同时，我们可以利用台座的设计承载力与计算得到的受力值进行比较，以判断台座的安全性。
4. 总结根据对30m预制砖梁台座受力的计算和验证，我们可以得出以下结论：1. 台座在长期静载荷和短期动载荷下的受力情况经过详细计算和分析；2. 台座在受力下具有足够的安全性，能够满足设计要求。
在实际工程应用中，应按照本文档的受力计算和验证结果来进行台座的设计和施工，以确保台座的安全可靠性。
以上为30m预制砖梁台座受力计算验算书的内容，希望对您的工作有所帮助。
