五轴水泥土搅拌桩防渗墙在水库大堤防渗工程中的应用
搅拌桩防渗墙在水库工程的应用
力不容 易控制, 坝体地质构造不 同也使 浆液的灌入量 不均 匀 , 造 成局部
薄弱, 在水位变化 的影 响破坏 下容易形成新的渗漏通道 , 而水泥搅 拌桩 防渗墙 的施工就解决了这个 问题 。 岩庄水库迎水坡在第一级坡的马道 ( 平台) 宽达 7 ~ 1 1 m, 极便j 水泥 搅拌桩 的施工,设计利用这个平台 ( 高程为 V2 4 2 . 0 ) ,距河床最低处 2 2 4 , 高差 1 8 m, 正处在搅拌 桩机的施作 范围 内, 本 工 程 使 用 的 桩 机 为 纵 向三 头 深 层 搅 拌 桩 机 , 型号 : S P M一 5 1 l 1 1 8 , 钻头直径 3 0 c m, 多 头 水 泥 搅 拌 桩 防渗 墙 试 验 桩 机 采 用 3轴 水 泥 搅 拌 桩 机 施 工 , 该 类 型 桩 机 配 有 电 子 计 录仪 , 该 电 子 记 录 仪 也 可 以 自动 打 印 每 根 桩 成 桩 深 度 、 停浆 面、 施 工 时 间、 送浆量等技术参数。 多头水泥搅拌桩 防渗墙成墙示意图如下 : ( 单位 mn )
水 资 源 日益 短缺 是 当今 世 界 面 临 的主 要 资源 问题 之 一 , 在 我 国尤 为 突 出。 研究大型水利设施 的渗流 问题 , 提高河道水库 的库存效率, 最大限 度 的减少渗流、 渗漏 , 是提高水库利用 效率 的重要措施 , 对促进 区域 国民 经 济 和 可 持 续 发 展 具有 重要 意 义 。 深 层 搅 拌 桩 技 术在 分 析 河 坝 基 础 处 理 中的应 用突出 了以下特 点: 通 过现场施工 , 本文分 析了深层搅拌桩处 理 基础渗漏 的效果 。结合广东地区的工程实例 , 介绍了深层搅 拌桩的施工 方法 、 渗控措施 以及深层搅拌桩设计中需要注意的问题 。
混凝土防渗墙施工技术在水库防渗加固工程中的应用
混凝土防渗墙施工技术在水库防渗加固工程中的应用发布时间:2023-02-17T05:51:20.509Z 来源:《城镇建设》2022年第19期10月作者:叶幼鹏[导读] 混凝土防渗墙是在坝轴线上开挖成槽,然后浇筑混凝土,等混凝土凝结后形成稳定的防渗连续墙。
叶幼鹏中国葛洲坝集团第三工程有限公司陕西西安710000摘要:混凝土防渗墙是在坝轴线上开挖成槽,然后浇筑混凝土,等混凝土凝结后形成稳定的防渗连续墙。
除了发挥防渗作用外,混凝土墙体也能提高水库大坝的结构稳定性,因此对保障水库工程的运行安全也有积极帮助。
在应用混凝土防渗墙时,需要熟悉其施工流程,并重点对先导孔施工、槽段施工、混凝土浇筑作业等环节开展质量控制,才能保证水库防渗加固效果达到预期。
关键词:水库工程;混凝土防渗墙;防渗加固引言混凝土防渗墙是指在坝体轴线上开挖沟槽,再灌注混凝土,待混凝土凝固后,形成一种稳定的防渗连续墙。
混凝土墙除起到防渗的作用,还可改善水库的结构稳定,对保证水库的安全运行起到积极的促进作用。
在采用混凝土防渗墙时,必须对其施工工艺进行了解,并着重于导孔施工、槽段施工、浇筑施工等各环节的质量管理,以确保工程的防渗加固效果。
1.混凝土防渗墙技术概述我国引进水库大坝混凝土防渗墙工艺后,因实用性强,对施工技术的要求也比较简单,墙体耐久性强、防渗可靠性高,现已在水库土石坝除险加固中被广泛采用。
混凝土防渗墙加固土石坝主要通过钻凿,抓斗和液压开槽工法在大坝坝体或者坝基上施工槽孔并通过浇筑混凝土构成连续防渗墙来实现防渗。
混凝土防渗墙能适应各种复杂坝基以及各种不同材质的坝体,墙能嵌入坝基基岩中一定深度,墙的两端能连接两岸坝肩岸坡基岩或者其他防渗设施,能完全切断坝体以及坝基渗漏通道。
2.混凝土防渗墙施工技术在水库防渗加固工程中的应用2.1.导墙施工水利工程建设中,导墙是防渗墙的基准物,施工人员需严格按照施工图纸及相关规范要求施工,确保防渗墙处于正确位置。
水泥土搅拌桩截渗墙在徐州大坝湖水库除险加固工程中的应用
水泥土搅拌桩截渗墙在徐州大坝湖水库除险加固工程中的应用摘要:徐州大坝湖水库经多年运行,坝脚局部神水,为确保水库防洪安全和工程效益发挥,必须对水库进行除险加固。
本文结合工程实例详细阐述了水泥土搅拌桩截渗墙的施工技术,并对施工中可能遇到的特殊情况提出了处理方法。
关键词:大坝湖;搅拌桩;截渗墙;喷浆;水泥土1、工程概况大坝湖水库坐落在大庙镇的大湖村和后坝村之间,西临废黄河故堤,该水库建成前为一经常积水的低洼地,故有大坝湖之称。
水库现有库区面积1.023平方公里,加固后总库容407.0万立方米,是一座以防洪、灌溉为主的小(1)型水库。
经多年运行,并设计复核,水库目前存在主要问题是:迎水坡干砌石护坡部分损坏,背水坡抗渗稳定不满足规范要求、坝脚局部渗水、无排水设施;东灌溉涵洞和北进水涵洞洞身漏水,西灌溉涵洞和南进水涵洞已临时封堵;缺乏必要的管理设施等。
为确保水库防洪安全和工程效益的发挥,对水库进行除险加固是必要的。
2、工艺原理水泥土搅拌桩截渗墙是以水泥作固化剂,通过桩机在地基深处就地将土体和固化剂强制拌和,利用固化剂,土体和水之间所产生的一系列物理、化学反应,使土体硬结成具有良好的整体性、水稳定性、不透水性,并具有一定强度的水泥土防渗墙,以达到截渗的目的。
3、工艺流程(1)按设计图纸测量放样,确定防渗墙的轴线;(2)对机械行走的作业面承压力进行确定,然后作出相应的处理;(3)测放具体孔位,设置钻机标志;(4)移动主机至设计钻孔位置,并进行机械调平,水平对中孔位,确保符合设计要求。
(5)启动钻机,桩机钻头搅拌下沉——到达设计深度时开启喷浆泵送浆,流量仪记录输浆量。
控制搅头下沉的速度均匀,速率符合其技术规定。
(6)重复搅拌提升,同时喷浆直至孔口。
(7)关闭搅拌桩机。
桩机平移就位调平后,重复上述过程,进行下一个单元墙施工。
4、施工方法4.1 测量放样(1)防渗墙轴线测放根据设计提供的断面桩号和施工图纸中防渗墙中心线位置,沿坝体进行轴线放样,每50m设立固定点以备施工过程中校核。
水泥深层搅拌桩防渗墙在堤防中的应用
I 蟓材料 抽验台I 备 l l境扑辨机抗位 I I 对巾 控拨 垂 度
● ●
般情况下 , 我们 需 要 搅拌 机 的下沉 速 度 控 制 在 每分 钟 1 . 0 ~ 1 . 2 m之 间 , 如果
是 对 淤 泥层 进 行施 工 , 那 么我 们需 要 将其 电流值 控 制在 2 5 — 3 0 A 左右 , 如 果是 在 粘 土层 进行 预 交下 沉 , 那 么我 们 需要 将其 电流控 制在 5 0 7 0 A 左右。 水泥 浆是 整个 施 工过 程 的关 键 , 水 泥浆 的 制备 质 量直 接影 响 到深 层 搅拌 桩 的施工 质 量 。因此 在进 行 预交 下沉 施 工过 程 中 , 施 工单 位领 导 者还 需 要安 排 相 关技 术人 员 进行 水 泥浆 液 的拌制 。在水 泥浆 液拌 制 过 程 中 , 我们 需 要采 用 强 度为 P ・ 4 2 . 5 的普 通 硅酸 盐水 泥 , 然后 合 理 的控 制 其水 灰 比 。并且 还 要求
搅拌桩防渗墙施工技术加以分析, 采用科学合理 的施工措施 , 严格管理, 从而
保 证其 施 工质量 。
一
、
工程概 述
某堤 防 工程 设置 在某 河 流 的下 游左 岸位 置 , 长达 2 7 . 8 2 k m。 在 该 工程 施 工
在施 工过 程 中 , 我们 必 须要 保证 桩 体达 到 垂直 的要 求 。 因此 在其 施 工过 我们必须要尽量保证施工场地保持平稳的状态 , 如果不够平稳, 那么施 过程中 , 施工人员采用了深层搅拌桩防渗墙进行施工 , 其总的施工面积达到 程 中, 在堤防工程中, 由于地面较窄, 防渗墙的 5 8 5 3 4 r f, 其 中堤 防外 部 防渗 墙 的安 全 等级 为C 1 5 , 采 用混 凝 土覆 盖其 顶 部 , 总 工人员需要采用相关设备将其垫平。 的施 工 面积 2 5 3 9  ̄。 轴线 与堤 防 外部 距离 较 近 ,因此 施工 人 员需 要在 堤 防外 侧 采用 机 台木 垫 平 , 这样 可 以保 证桩 基 的平 稳度 。等 到桩 机 达到 稳定 的要 求 之 前 , 技 术人 员 这就 二、 水 泥 深层搅 拌桩 防渗 墙 施工技 术 可 以采用 水 平尺 来对 其 进行 全方 位 的检 查 , 保 证其 水平 度 。

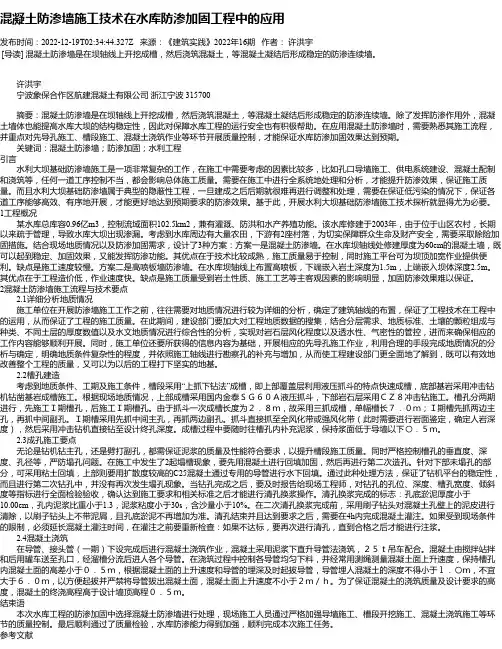

混凝土防渗墙施工技术在水库防渗加固工程中的应用_1
混凝土防渗墙施工技术在水库防渗加固工程中的应用发布时间:2022-12-19T02:34:44.327Z 来源:《建筑实践》2022年16期作者:许洪宇[导读] 混凝土防渗墙是在坝轴线上开挖成槽,然后浇筑混凝土,等混凝土凝结后形成稳定的防渗连续墙。
许洪宇宁波象保合作区航建混凝土有限公司浙江宁波 315700摘要:混凝土防渗墙是在坝轴线上开挖成槽,然后浇筑混凝土,等混凝土凝结后形成稳定的防渗连续墙。
除了发挥防渗作用外,混凝土墙体也能提高水库大坝的结构稳定性,因此对保障水库工程的运行安全也有积极帮助。
在应用混凝土防渗墙时,需要熟悉其施工流程,并重点对先导孔施工、槽段施工、混凝土浇筑作业等环节开展质量控制,才能保证水库防渗加固效果达到预期。
关键词:混凝土防渗墙;防渗加固;水利工程引言水利大坝基础防渗墙施工是一项非常复杂的工作,在施工中需要考虑的因素比较多,比如孔口导墙施工、供电系统建设、混凝土配制和浇筑等,任何一道工序控制不当,都会影响总体施工质量。
需要在施工中进行全系统地处理和分析,才能提升防渗效果,保证施工质量。
而且水利大坝基础防渗墙属于典型的隐蔽性工程,一旦建成之后后期就很难再进行调整和处理,需要在保证低污染的情况下,保证各道工序能够高效、有序地开展,才能更好地达到预期要求的防渗效果。
基于此,开展水利大坝基础防渗墙施工技术探析就显得尤为必要。
1工程概况某水库总库容0.96亿m3,控制流域面积102.5km2,兼有灌溉、防洪和水产养殖功能。
该水库修建于2003年,由于位于山区农村,长期以来疏于管理,导致水库大坝出现渗漏。
考虑到水库周边有大量农田,下游有2座村落,为切实保障群众生命及财产安全,需要采取除险加固措施。
结合现场地质情况以及防渗加固需求,设计了3种方案:方案一是混凝土防渗墙。
在水库坝轴线处修建厚度为60cm的混凝土墙,既可以起到稳定、加固效果,又能发挥防渗功能。
其优点在于技术比较成熟,施工质量易于控制,同时施工平台可为坝顶加宽作业提供便利。

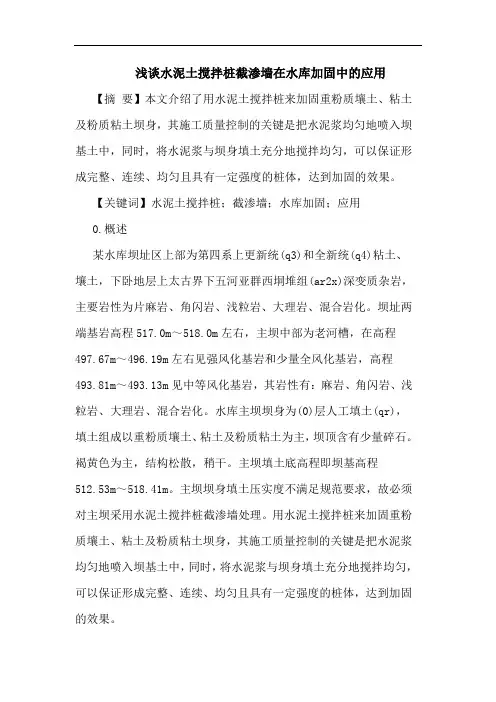

水泥土搅拌桩截渗墙在水库加固中应用论文
浅谈水泥土搅拌桩截渗墙在水库加固中的应用【摘要】本文介绍了用水泥土搅拌桩来加固重粉质壤土、粘土及粉质粘土坝身,其施工质量控制的关键是把水泥浆均匀地喷入坝基土中,同时,将水泥浆与坝身填土充分地搅拌均匀,可以保证形成完整、连续、均匀且具有一定强度的桩体,达到加固的效果。
【关键词】水泥土搅拌桩;截渗墙;水库加固;应用0.概述某水库坝址区上部为第四系上更新统(q3)和全新统(q4)粘土、壤土,下卧地层上太古界下五河亚群西垌堆组(ar2x)深变质杂岩,主要岩性为片麻岩、角闪岩、浅粒岩、大理岩、混合岩化。
坝址两端基岩高程517.0m~518.0m左右,主坝中部为老河槽,在高程497.67m~496.19m左右见强风化基岩和少量全风化基岩,高程493.81m~493.13m见中等风化基岩,其岩性有:麻岩、角闪岩、浅粒岩、大理岩、混合岩化。
水库主坝坝身为(0)层人工填土(qr),填土组成以重粉质壤土、粘土及粉质粘土为主,坝顶含有少量碎石。
褐黄色为主,结构松散,稍干。
主坝填土底高程即坝基高程512.53m~518.41m。
主坝坝身填土压实度不满足规范要求,故必须对主坝采用水泥土搅拌桩截渗墙处理。
用水泥土搅拌桩来加固重粉质壤土、粘土及粉质粘土坝身,其施工质量控制的关键是把水泥浆均匀地喷入坝基土中,同时,将水泥浆与坝身填土充分地搅拌均匀,可以保证形成完整、连续、均匀且具有一定强度的桩体,达到加固的效果。
1.水泥土搅拌桩截渗墙的布置和加固主要技术参数该水库大坝坝身层人工填土,填土组成以重粉质壤土、粘土及粉质粘土为主,渗透系数偏大,因此,选用水泥土搅拌桩截渗墙进行防渗处理,桩位距坝顶上游1米沿坝身纵向呈条形布置,水泥土搅拌墙有效厚度为?准300mm,水泥掺入比为11%,有效长度10.0m左右,防渗墙底高程深入淤泥质粘土层约2000mm,加固后水泥土28天无侧限抗压强度不小于0.5mpa,渗透系数:不大于a×10-6cm/s。
混凝土搅拌桩在水库防渗墙施工中的应用
混凝土搅拌桩在水库防渗墙施工中的应用随着我国经济的发展,各种水利工程项目不断涌现,建设规模和数量与日剧增。
目前,混凝土搅拌桩截渗墙是水库围坝加固的主要措施,是以水泥作为主要的固化剂,配以混凝土板实现的一种新的技术措施。
以下笔者就混凝土搅拌桩截渗墙技术在围坝加固中的技术应用进行分析,可以参考。
标签:混凝土;搅拌桩;水利工程;岩溶地区水库建设工程是推动社会发展的基础,更是为人们生活和各个行业生产提供水资源的主要基础设施。
伴随着社会技术的发展,水利工程逐步成为建筑工程的主要组成部分,其各种施工措施和施工方式也在逐步完善,在施工中水泥搅拌桩技术的推广应用,成为提高水利工程施工质量和施工效益的基础施工措施。
一、混凝土搅拌桩防渗墙技术的施工特点及应用范围1.施工特点现阶段,混凝土搅拌桩主要用于对软弱地基的改良工程中,是近几年水利工程项目中常采用的一種施工方式,主要用来提高地基的承载力。
伴随着科学技术的发展,这种方法又被进一步推广和改进,形成了一种新的防渗体系,在堤防加固工程中得到了广泛使用,对于防洪墙体和坝基的稳定性有着良好的促进效果。
2.应用范围新世纪,科学技术飞速发展,水泥搅拌桩技术也日趋完善,并广泛的应用在各类水利工程项目中。
尤其是在岩溶地区,其应用更是广泛。
在岩溶地区和其他土质性能复杂的地区,为了使得土壤能够满足施工荷载要求,就必须对基层土质进行处理和改良。
混凝土搅拌桩技术作为深层地基加固处理的主要方式,在这一地区得到了广泛的应用,是通过带有水泥固化剂做钻头设备和混凝土传输设备来在深土层进行搅拌和振动,进而形成软土与水泥的混合物,以此提高复合地基的整体实力。
混凝土搅拌桩施工技术和方法在当前建设项目中的应用尤为广泛,对各种施工建设项目的影响也较为明显,并且在工作中逐渐形成了一种系统化的应用模式和方式,特别是对于一些较大的水利工程而言,更是起着决定性作用,是决定工程施工效益和质量的关键。
二、水库建设过程中渗漏现象的原因分析1.渗透成因水库建设是解决居民供水和人们生活中各个生产行业用水的主要基础设施,伴随着社会技术的不断发展使得水库在施工的过程中针对各种施工质量要求不断的提高。
水泥土搅拌桩在水库坝基防渗中的应用
水泥土搅拌桩在水库坝基防渗中的应用水泥土搅拌桩是利用水泥作为固化剂,通过搅拌桩机械边钻进边往软土中喷射水泥浆液,在地基深处就地将软土固化成为具有足够强度、变形模量和稳定性的水泥土,从而达到提高地基强度或基础防渗目的。
希尼尔水库大坝在坝基防渗设计中,根据水文、地质等勘察资料,创造性地采用了该项技术,取得了成功,并且积累了一定的经验。
标签:水泥土搅拌桩;坝基防渗;希尼尔水库前言水泥土搅拌桩防渗墙是用于平原水库坝基防渗漏的一种新方法,其原理是利用水泥作为主要的固化剂。
通过特制的深层搅拌机械,在地基深处将天然原土和水泥浆强制搅拌均匀形成水泥土,通过水泥土的自重填充作用使被加固土体密实,并利用水泥浆在水化过程中的凝结与硬化将土壤颗粒胶结在一起,使被加固土体硬结成具有整体性、水稳定性和一定防渗能力及强度的水泥土桩,多桩相割搭接形成连续密实的水泥土防渗墙。
1工程概述希尼尔水库位于新疆巴州尉犁县境内,地理坐标为东经86°13′—86°18′,北纬41°33′—41°38′。
水库是从孔雀河第一分水枢纽引水,经库塔干渠总干渠输水的注入式大⑵型平原水库。
一期设计库容为0.98×108m3,最大坝高20m,相应设计水位为913.6m,水面面积16.74km2,死库容为0.1×108m3,死水位905.8m,相应水面面积5.9km2。
希尼尔水库工程包括:主、副坝、引水闸、引水渠、放水闸、分水闸、放水渠及附属设施等。
坝体为土工膜斜墙防渗碾压式土石坝,坝顶宽6m,坝长7650m,上游坝坡1:2.5,下游坝坡1:2;坝体防渗采取斜铺复合膜(两布一膜)结构,其中膜厚0.75mm,无纺布规格为200g/m2;坝上游护坡设计为砼板(C30W8F300)护坡,砼板厚15-22cm。
坝基防渗,根据地质情况的不同,分别采取PE塑膜、塑性混凝土防渗墙、水泥土搅拌桩防渗墙三种不同形式的防渗方式。
浅谈深层搅拌水泥土防渗墙在堤防工程中的应用
浅谈深层搅拌水泥土防渗墙在堤防工程中的应用摘要:文章主要从深层搅拌防渗墙的原理、深层搅拌桩的施工控制参数、施工操作要点、施工质量检测及施工所存在的问题等方面进行阐述,以供参考。
关键词:堤防;深层搅拌水泥土;防渗墙;施工;应用深搅水泥土防渗墙是利用水泥类浆液与原土通过深层搅拌桩机叶片强制搅拌成桩相继搭接而形成连续密实的墙体,其在堤防防渗方面具有适用范围广、成墙效果好、渗透系数小、施工机具简单、移位灵活、对周围环境污染少、成墙单价较低等特点,技术可行,经济合理,具有广阔的应用前景,是堤防防渗行之有效的方法之一。
自20世纪70年代,我国在工业与民用建筑和水利工程中引入深搅水泥土防渗墙后,其以自身的优点在加固地基和隔断地下水连续通道的有效工程中得以广泛应用。
在此,本文主要介绍深层搅拌水泥土防渗墙在堤防工程中的应用,以供参考。
1深层搅拌防渗墙的原理深层搅拌法其原理是利用水泥或石灰作为固化剂,采用一种特制的深层搅拌机械,从不断回转的中空轴端部向周围已被搅松的土中喷出水泥浆,在地基深部将软土与水泥或石灰强制拌和,使软土硬结成具有一定强度的柱状或壁状的加固体,这些加固体具有较好的整体性、稳定性和足够的强度,可形成性状良好的复合地基,具有较好的承载能力和防渗性能。
它具有造价低、设备轻便、工效高、截渗效果好、无污染等特点。
该工法适用于淤泥、淤泥质土、黏土、粉质黏土等软土地基,不适用于大砂砾石层。
施工不受地下水位的影响,气候变化对施工作业的影响也甚少。
2深层搅拌桩的施工控制参数(1)浆液配置:水泥采用32.5普通硅酸盐水泥,水泥浆的水灰比为0.48~0.5,水泥掺入比(通常是指水泥掺入重量与被加固的土体天然湿重之比)为8%~12%;浆液配制好后,搅拌均匀并通过滤筛后倒入集浆池备用。
(2)浆体材料要求:水泥浆液存放时,应控制浆体温度在5~40 ℃范围内,存放时间不宜超过3 h;水泥浆液可根据工程需要加入适量的外加剂及掺合料构成复合浆液;凝结前不沉淀、不离析,能抵抗地下水的作用;凝结后有足够的不透水性,有较高的塑性,能适应土层的变形。
水泥土搅拌桩防渗墙在水库加固工程应用分析
水泥土搅拌桩防渗墙在水库加固工程应用分析发表时间:2016-07-11T09:09:57.967Z 来源:《基层建设》2016年6期作者:黄秋波[导读] 下文根据某水库工程建设中用于水泥搅拌桩加固中的应用进行详细的的论述,供同行参考。
广西来宾市兴宾区石牙乡莲花水管所 530000摘要:下文根据某水库工程建设中用于水泥搅拌桩加固中的应用进行详细的的论述,供同行参考。
关键词:水泥土搅拌桩;加固应用;质量控制;渗水原因;一、工程概况某中型水库,工程于10月动工兴建, 12月竣工,大坝为均质土坝,坝长850m,最大坝高7.54m,总集水面积1600km2,其中区间集水面积90 km2,总库容2814×104m3,调洪库容1877×104m3,兴利库容1400×104m3,校核洪水位50.14m,设计洪水位49.10m。
该水库是以防洪、灌溉效益为主,兼顾水产养殖的综合利用工程,保护面积123 km2,保护人口5.7万人,保护耕地12.5万亩,同时保护下游重要交通干线陇海铁路、310国道及101省道的安全。
20日,水库水位到达48.30m时,大坝右段400m下游坝脚处发生大范围渗漏,部分坝段发生管涌,造成下游坝坡大面积滑塌或跌窝;左坝肩附近约70m(0+750~0+820)下游坝脚处发生散浸渗漏。
由于该水库是在“三边”历史背景下兴建的,受当时建设环境及资金等客观条件的影响,存在的主要问题是施工时未对水库坝基进行防渗处理,清基不彻底,坝身填筑质量差。
二、渗水原因分析1.坝址地质条件差,透水性较强根据钻探揭露的地层,库区及坝址区主要为第四系全新统(Q4)的泛积、冲洪积层,局部为上更新统(Q3)的泛积、冲洪积层,地层渗透性大多为中等透水性,是引起大坝渗漏险情的主要原因。
2.清基不彻底,坝身填筑质量差根据地质勘探结论,清基不满足现行规范要求,导致水库蓄水后大坝坝脚渗水比较严重,其中桩号0+390~0+410附近曾出现跌窝险情。
防渗墙施工在水库大坝除险加固中的应用
防渗墙施工在水库大坝除险加固中的应用发布时间:2022-06-28T08:09:08.641Z 来源:《工程建设标准化》2022年5期作者:姚胜勇[导读] 水库大坝作为与民生紧密相关的基础设施,具有很多的效用,例如它可以防洪、灌溉农田、开展养殖产业并且还可以发电。
姚胜勇百色市德保县水利局,广西百色 533000摘要:水库大坝作为与民生紧密相关的基础设施,具有很多的效用,例如它可以防洪、灌溉农田、开展养殖产业并且还可以发电。
但是随着时间的推移,水库大坝就会受到一定程度的损伤出现渗漏的现象,使得水库大坝没法正常使用,而且还可能给下游人民造成生命财产的威胁。
防渗墙对于地质条件的要求不高,能够适应多种地质环境,还可以防水防渗,有具有挡土承重的作用,所以为了加固水库大坝,避免危险事故的发生,将防渗墙应用于水库大坝的除险加固中就很有必要。
但是在水库大坝上开展防渗墙的施工,其施工技术相对比较复杂,必须非常重视施工过程及质量控制,避免众多不良因素影响到防渗墙的施工和最终使用效果。
关键词:防渗墙施工;水库大坝;除险加固;施工要点引言基于防渗墙施工的发展和进步,在水库大坝的除险加固中得到了越来越广泛的应用,但是由于环境的不断复杂化等因素,一般的施工技术是无法满足越来越多的需求的,所以相关管理人员必须加强在防渗墙施工中的管理,以确保防渗墙的质量。
一、混凝土防渗墙施工技术的特点(一)工作量大,施工面比较广在水库大坝中运用混凝土防渗墙施工技术时,需要用到很多的临时性的设施,需要准备好钻机轨道,进行孔口导墙施工,还需要构建相关的供水供电系统。
另外还需要针对造孔、清孔、混凝土搅拌及运输等相关的辅助作业设施进行一系列的建设。
所以,在混凝土防渗墙的工程施工中具有非常大的施工量,并且需要在非常广的施工面上进行施工,还必须衔接其它的施工作业点,做好配合。
(二)施工范围比较广,安全性较低混凝土防渗墙施工时具有对于周围的环境没有较大的污染,且噪音小等特点,所以混凝土防渗墙施工得到了很大范围的广泛运用,对于土质地层要求较低,适合在任何一种土质地层中施工,即使是软土层、漂石层和坚硬的花岗岩区域都可以使用。
水泥土搅拌桩截渗技术在水利工程中的应用
- 91 -工 程 技 术0 引言水泥土搅拌桩截渗墙施工技术具有抗渗性、整体连续性以及稳定性等性能,此外,它具有施工效果好、成本造价低、施工速度快和污染小等特点,在堤坝加固工程中得到广泛应用。
1 工程概况杨庄滞洪区主体工程位于驻马店市西平县城西小洪河干流,坝址以上控制流域面积1 026 km 2,上游石漫滩以上为山区,石漫滩至杨庄区间为丘陵区,杨庄以下为平原区。
杨庄滞洪区主体工程主要建设内容包括大坝北岗段(桩号0+484~2+647)截渗加固和坝坡防护(桩号3+770~10+425)。
大坝北岗段截渗加固采用双排套打水泥土搅拌桩,孔位设在坝轴线上游1 m 处,桩底部嵌入坝基底部2.0 m,桩深7.7 m~9.8 m,搅拌桩直径为0.4 m,成墙厚度0.65 m,采用42.5硅酸盐水泥,水泥掺量为15%,水泥浆水灰比0.45~0.5,每米掺灰量46.25 kg,高效减水剂0.5%。
钻孔平面布置图如图1所示。
2 施工技术要点2.1 原材料质量控制水泥:采用强度等级在42.5以上的普通硅酸盐水泥,使用前,承包人将水泥的样品送检验中心检验,经检验合格后方可用于工程施工,此外,严格控制水泥掺入量,现场记录水泥掺入量并检测水泥浆比重。
水:该工程用水主要是搅浆用水,滞洪区内河道存在大量的地表水,附近村庄也有饮用水源,水质和水量满足工程需要。
水泥土搅拌桩截渗技术在水利工程中的应用孟邵锋(河南省沙颍河勘测设计院,河南 漯河 462000)摘 要:水泥土搅拌桩作为目前较为常见的水利工程施工技术之一,具有施工效果好、成本造价低、施工速度快、污染小等特点,在堤坝加固工程中得到广泛应用。
该文结合作者多年的水利工程施工经验和杨庄滞洪区主体工程实例,分析了水利工程中水泥土搅拌桩截渗技术的截渗技术特点、设计要求指标、施工技术要点、质量控制要求以及质量检验等技术问题,以供同行参考。
关键词:水泥土搅拌桩;截渗;施工技术中图分类号:U457 文献标志码:A等问题,提升地铁运营安全性。
水泥搅拌桩防渗墙在水利堤防工程中的应用
水泥搅拌桩防渗墙在水利堤防工程中的应用发布时间:2022-09-18T06:05:10.250Z 来源:《建筑创作》2022年第2月第4期作者:袁欢[导读] 国内外目前堤防防渗工程大部分采用高压喷射防渗墙或等厚砼防渗墙,以达到垂直防渗效果。
袁欢中铁五局集团第五工程有限责任公司湖南郴州 423000摘要国内外目前堤防防渗工程大部分采用高压喷射防渗墙或等厚砼防渗墙,以达到垂直防渗效果。
但普遍存在造价成本高,工期长,施工复杂,养护要求高的特点。
本文主要阐述江西省鄱阳湖区沙湖山圩加固除险工程水泥搅拌桩防渗墙技术的施工工艺、质量控制要点。
关键词水利堤防水泥搅拌桩防渗墙1 工程概况庐山市沙湖山圩加固整治工程位于杨柳津河左岸、鄱阳湖西岸。
圩堤起于荷叶围,经龙潭湖、上八里垱,再沿杨柳津河左岸,止于荷叶围,形成封闭防洪圈。
圩堤堤身土主要取自堤内外表土,根据地勘资料,堤身土主要由粘土组成,堤身防渗性较强;局部粉砂夹层的堤段,堤身防渗性较差,在汛期易发生渗漏或渗漏隐患。
此外,由于存在白蚁或小动物孔洞,或局部堤身填土质量差,多年来汛期发生多处渗漏险情。
因本项目基于原有圩堤加固整治,该圩堤多次经历险情,需要在汛期来临前快速有效处理圩堤渗漏问题变成一大难题。
2 防渗原理水泥搅拌桩防渗墙以水泥浆为固化剂,通过桩机在地基深处就地将土体和固化剂强制搅拌,利用固化剂和土体、水之间的一系列物理、化学反应,使土体硬结成具有良好整体性、稳定性、不透水性的并具有一定强度的水泥土防渗墙。
3技术特点(1)质量效益好,钻进过程中机械化程度高,通过钻杆刻度控制钻孔深度,机械行走刻度控制搭接长度,施工前沿堤顶轴线开挖50cm 深导沟,机械在导沟中作业防止钻杆偏移、泥浆外溢,有效保证成墙质量和防渗效果。
(2)机械一体化施工,操作简单,连续作业运行可靠,施工速度快、工效高,无振动、无污染、无噪音、造价低(为高压喷射防渗墙造价的1/3~1/4),适用范围广。
浅谈水泥土搅拌桩截渗墙在水库加固中的应用
浅谈水泥土搅拌桩截渗墙在水库加固中的应用【摘要】本文介绍了用水泥土搅拌桩来加固重粉质壤土、粘土及粉质粘土坝身,其施工质量控制的关键是把水泥浆均匀地喷入坝基土中,同时,将水泥浆与坝身填土充分地搅拌均匀,可以保证形成完整、连续、均匀且具有一定强度的桩体,达到加固的效果。
【关键词】水泥土搅拌桩;截渗墙;水库加固;应用0.概述某水库坝址区上部为第四系上更新统(Q3)和全新统(Q4)粘土、壤土,下卧地层上太古界下五河亚群西垌堆组(Ar2x)深变质杂岩,主要岩性为片麻岩、角闪岩、浅粒岩、大理岩、混合岩化。
坝址两端基岩高程517.0m~518.0m左右,主坝中部为老河槽,在高程497.67m~496.19m左右见强风化基岩和少量全风化基岩,高程493.81m~493.13m见中等风化基岩,其岩性有:麻岩、角闪岩、浅粒岩、大理岩、混合岩化。
水库主坝坝身为(0)层人工填土(Qr),填土组成以重粉质壤土、粘土及粉质粘土为主,坝顶含有少量碎石。
褐黄色为主,结构松散,稍干。
主坝填土底高程即坝基高程512.53m~518.41m。
主坝坝身填土压实度不满足规范要求,故必须对主坝采用水泥土搅拌桩截渗墙处理。
用水泥土搅拌桩来加固重粉质壤土、粘土及粉质粘土坝身,其施工质量控制的关键是把水泥浆均匀地喷入坝基土中,同时,将水泥浆与坝身填土充分地搅拌均匀,可以保证形成完整、连续、均匀且具有一定强度的桩体,达到加固的效果。
1.水泥土搅拌桩截渗墙的布置和加固主要技术参数该水库大坝坝身层人工填土,填土组成以重粉质壤土、粘土及粉质粘土为主,渗透系数偏大,因此,选用水泥土搅拌桩截渗墙进行防渗处理,桩位距坝顶上游1米沿坝身纵向呈条形布置,水泥土搅拌墙有效厚度为?准300mm,水泥掺入比为11%,有效长度10.0m左右,防渗墙底高程深入淤泥质粘土层约2000mm,加固后水泥土28天无侧限抗压强度不小于0.5Mpa,渗透系数:不大于A×10-6cm/s。
水泥搅拌桩在堤防工程中的应用
水泥搅拌桩在堤防工程中的应用近年来,我们国家的水利事业发展迅速,相应的施工工艺也在不断创新。
对于水利项目来讲,水泥搅拌桩的存在意义非常明显,它是施工工作中非常关键的构成要素。
它的质量关乎到项目的总体施工质量。
所以,作为水利工作者,当务之急的工作就是要积极开展质量检测工作,本人在这个前提之下,具体分析了水泥搅拌桩质检方法以及相关的内容,其目的旨在更好地促进我们国家的水泥搅拌桩质量检测工作开展的更加顺畅,制造出质量更加完善的桩体,以此来带动国家经济建设工作的发展。
标签:水泥搅拌桩;堤防工程;应用1、水泥搅拌桩施工技术的主要优势相较于堤防工程施工中的传统形式上的支护施工技术,水泥搅拌桩施工技术主要有5个优势,第一是水泥搅拌桩在施工的过程中为了能够满足现场的施工强度等要求针对性的添加各种各样的施工添加剂;第二是在堤防工程施工的过程中,水泥搅拌桩的施工在进行的过程中并不需要针对基坑开挖来进行针对性的坑外降水施工,同时在施工的过程中也不需要通过拉锚来进行施工支撑;第三是水泥搅拌桩的施工技术在施工的过程中能够保障较好的施工防水性能以及施工隔水性能,在施工中不需要针对基坑中的水位进行人为的降低;第四是水泥搅拌桩施工能够最大限度地利用施工基礎的自身原有重力进行施工作业;第五是水泥搅拌桩的施工能够在同一墙体的施工中进行不同形式的施工设计,例如壁状墙体,格栅状墙体以及柱状墙体的施工等等。
2、水泥搅拌桩在堤防工程中的应用2.1 施工前应该注意的要点在堤防工程中需要使用水泥搅拌桩时,搅拌桩机及其配套设备以及浆液发送器等设备应该根据施工场地土质区域的具体情况进行合理选择,以便达到最佳的匹配程度和硬结程度,避免给后期的施工带来阻碍。
施工使用到的施工原料应该从合格厂家购置,并且配备有厂家的质量检测合格证书以及相关资质证明,在材料进行使用之前还应该把材料进行二次送检,避免不合格、受潮、变质、结块的原材料投入使用,以确保施工质量和安全。
水泥土搅拌桩防渗墙在水库除险加固工程中应用
浅析水泥土搅拌桩防渗墙在水库除险加固工程中的应用摘要:目前,我国很多水库,特别是中小型水库都处在病险状态,且多数病险水库大坝有渗漏现象,在水库除险加固时设计多采用水泥土或混凝土截渗墙两种方案对大坝进行防渗加固处理。
本人结合句容墓东水库除险加固工程大坝防渗施工,探讨水泥土搅拌桩防渗墙在水库加固工程中的应用,供同行参考。
关键词:水泥土搅拌桩;水库;除险加固;防渗;1 工程概况墓东水库位于句容市东部低山丘陵地区,通济河、胜利河上游,为山谷型水库,属太湖流域。
水库发源于大青龙山,汇流面积17.4km2,干流长度7.7km,干流比降10.2‰。
水库始建于1959年,1977年竣工蓄水,建设之初为小(一)型水库,1980年水库溢洪闸建成,按200年一遇设计、1000年一遇校核标准进行调洪演算,得设计洪水位32.38m,校核洪水位33.00m,相应库容1186万m3,水库上升为中型水库。
现状水库枢纽包括:主、副坝各一座,溢洪道一座,高、低涵洞各一座。
主、副坝坝体填土主要以素填土(重、中粉质壤土)为主,土料不均,由人工填筑而成,密实度变化大,均匀性差。
坝体平均压实度均达不到《碾压式土石坝设计规范》 sl274-2001要求的3级及以下中低坝压实度96%~98%的要求,坝体土密实度稍差,且不均匀。
由于建坝时受当时的施工条件所限,均为人工填筑,未采取有效的压密措施,虽然经过了40多年的自身压密固结,但其压实度仍未达到规范要求,均匀性差。
水库管理人员在日常巡查时发现大坝背水面坡脚有多处窨潮地带,同时注水试验和室内渗透试验均反应了坝体整体渗透性较大。
2 大坝防渗处理方案通过渗水原因分析,经多方案经济、技术比较后,设计选定水泥土搅拌桩防渗墙作为大坝除险加固处理方案。
防渗墙自桩号0+000~0+880段在坝外肩沿轴线方向布置,墙体有效厚度30cm,搅拌桩桩底高程一般控制进入坝基不透水层2m,或直接接触坚硬基岩。
要求无侧限抗压强度不小于650kpa,渗透系数达到1e-6cm/s 以下。
水泥土搅拌桩防渗技术在堤防中的应用分析
水泥土搅拌桩防渗技术在堤防中的应用分析摘要:水泥土搅拌桩防渗技术是一种新型的堤防防渗技术,它具有防渗效果良好、经济实用、承载力高的特点,本文就混凝土搅拌桩防渗技术进行研究,期待能为该技术在今后的堤防工程设计与施工当中提供借鉴。
关键词:水泥土搅拌桩防渗技术;堤防加固;应用分析水利工程是重要的民生工程之一,目前水利工程施工技术愈加成熟。
水泥土搅拌桩截渗墙技术是堤防防渗常用的技术之一,作为一种深层加固技术,其广泛适用于岩溶地区等软弱地基的改良中,通过对地基进行处理和改良,使堤防的稳定性和承载力满足要求。
近年来,水泥土搅拌桩截渗墙在很多水利工程应用广泛,并形成了一定的应用模式和方法。
水泥土搅拌桩截渗墙在堤防加固中的应用,影响着堤防的安全性和稳定性。
因此在应用该技术时,如何做好技术处理,提高施工质量,仍受到高度重视。
1、水泥土搅拌桩截渗墙概述水泥土搅拌桩防渗技术被广泛应用于堤防防渗中,防渗墙的墙面固化剂采用水泥,在施工中,通过将多头小孔径的搅拌机进行改造而实行深层搅拌,该种施工工艺同传统的工艺相比较,其将天然土和水泥在地基中通过预先设置配比进行强化搅拌,在一系列的反应之后,软土地基和水泥结合在一起,粘接效果更加牢靠,具有整体性、稳定性以及较高的承载能力的特性。
水泥土搅拌桩技术在堤防加固中的应用,是通过对工程地质条件、水流特点、施工方式及堤防使用年限的综合考量,结合堤防地基处理和施工要求和方法,所采取的一种以水泥浆作为固化剂掺入土壤中搅拌固化的应用技术。
水泥土搅拌桩在施工前应首先做好技术计算和处理,以确定水泥浆的喷射量和搅拌桩的深度,水泥加固土与混凝土硬化机理有很大区别,水泥土加固土硬化速度较慢,不需要养护程序,但却能极大提高堤防的基础承载能力[2]。
在应用该技术时,通常用多头小直径深层搅拌机械施工,以使土壤更加密实和坚固,提高堤防基础的稳定性和安全性,并降低堤防渗水问题发生的概率二、水泥土搅拌桩在防渗中的应用分析堤防防渗施工是一项投资较大的工程,相关人员应根据施工要求进行严格的地质勘察、土质分析、设计计算,才能开展施工流程。
水库除险加固工程中水泥土搅拌桩防渗墙的作用分析
水库除险加固工程中水泥土搅拌桩防渗墙的作用分析整个工程通过开挖检查、钻孔取芯以及探地雷达检测等,来表明桩体较好的均匀性和连续性,有较高的强度,在加固之后还具有明显的防渗效果,并取得了良好的社会效益和经济效益。
水泥土搅拌桩防渗墙主要是利用水泥作固化剂,并通过深层搅拌机械,在地基的深处,就地将水泥和软土强制搅拌后,是软土具有硬结性,具有取材方便、无噪音无污染和良好的工程效果等优点,可以连续成墙。
一、水库工程中渗水原因分析首先,水库坝址的地质条件较差,而且透水性较强。
地层通过钻探揭露,库区和坝址区通常都是第四系全新统的冲洪积层,局部是上更新统的冲洪积层,底层的渗透性大多都是中等透水性,这也是水库大坝渗漏的主要原因。
其次,水库清基不彻底,并且坝身填筑的质量较差。
有些水库的清基根本不满足现行的规范要求,所以导致水库在蓄水后,大坝的坝脚会严重的渗水,有的大坝建筑质量本身就较差。
再次,填筑的涂料根本不合格,导致渗透性较大。
一般水库的大坝坝身都是素填土,土质都是以轻沙壤土、极细砂或轻粉质砂壤土等为主,在局部会夹上一定的粉砂土,坝身填土较为松散,有较差的密实性,野外钻孔注水的试验和室内试验的渗透系数的平均值都不满足规范要求。
二、关于加固方案和施工工艺设计分析首先,关于加固方案分析。
通过上述对渗水原因的分析,经过多方案经济和技术的比较,水库除险加固工程中,采用多头小直径的水泥土搅拌桩防渗墙的设计方案。
其次,关于施工工艺的设计。
根据工程的现场施工条件和地质情况,确定使用深层双轴式的搅拌机,通过二搅二喷的成墙方法成墙,它具体的施工工艺流程从搅拌机定位,到预搅下沉,到调配水泥浆,到搅拌喷浆和提升,到重复搅拌下沉,到搅拌喷浆并提升到孔口,到关闭搅拌机和清洗搅拌机,到移动至下一根桩。
三、关于加固施工的方法以及质量控制分析首先,关于施工方法的分析。
在施工前做好检查工作:应该检查机械、仪器仪表、机具和电气设备的基本完好,将施工范围内的不良障碍物清理干净,并且检查地下有没有树根或大块石等杂物,确保安全的施工;桩位的放样:应该根据搅拌机内叶片的直径和叶片轴距,计算出桩位,然后逐个测放,关于孔位的偏差应该不大于正3cm或负3cm以内;设备就位:设备就位必须应该平整稳固和垂直,要确保施工中不会产生孔斜等问题,在施工中用两根三米的垂线垂吊,分别将钻塔前后左右的垂直度控制;水泥浆制备:通过地质报告所反映出了的土层性质和含水量、图的孔隙率以及室内试验数据等,经过现场成墙实验,来确定防渗墙在施工中所采用的水灰比率和水泥的掺入量;喷浆搅拌:在搅拌机准确的定位以后,将搅拌机、电机启动,并将起重机的钢丝绳放松,从而使得搅拌机预搅下沉到一定的设计深度,然后把灰浆泵开启,使得水泥浆不断地喷入地层,一边喷浆还要一边提升到设计桩顶高程的0.5m上,这样完成第一次的搅拌,重复后完成第二次的搅拌,就完成了一根桩;移位:通过对搅拌机的移位,从而控制墙体搭接,每一次移位的距离都应根据墙厚和桩径,通过理论计算来得出,最终满足桩和桩之间搭接的厚度。
混凝土防渗墙施工技术在水库防渗加固工程中的应用
混凝土防渗墙施工技术在水库防渗加固工程中的应用摘要:在混凝土防渗墙施工的辅助作用下,水库大坝的整体结构稳定性将会得到大幅提升,水库加固工程的落实有效性和整体安全性可以得到充分保障。
因此,在工程施工实践过程中,合理利用混凝土防渗墙施工工艺推进工程建设优化至关重要。
在当前水利工程建设发展过程中,充分合理地解决水库渗漏和渗透破坏问题是提高工程建设质量的关键所在。
施工人员在工作过程中应充分发挥混凝土防渗墙施工工艺的优势力量,提高水库的整体稳固程度,为水利工程的建设发展保驾护航。
关键词:混凝土;防渗墙;水库防渗1 水库加固工程中的混凝土防渗墙设计1.1 防渗墙布置设计施工人员在建设过程中应根据水库加固工程中水库大坝的具体情况对防渗墙的布置要求进行合理设计。
例如,在防渗墙布置过程中,应对防渗墙的实际轴线进行方向设置,在明确防渗墙轴线和坝轴线的位置关系基础上,在水库大坝的具体位置明确防渗墙的设置位置。
除此之外,在设计过程中还应对防渗墙的浇筑范围以及孔深等相关参数加以明确,设计人员也应对防渗墙墙底在建基面下的延伸深度进行规划。
在此基础上,从整体的防渗体系设计角度出发,对防渗墙的帷幕灌浆连接情况加以规划。
总体而言,需要全面完善防渗墙的布置设计内容,为后续的防渗墙施工设计和实践落实提供保障。
1.2 材料选择一般水库在加固工程防渗墙施工过程中,施工人员应结合具体的施工建设需求,合理选择刚性材料或柔性材料投入使用。
具体可以在防渗墙施工工艺中得到应用的原材料种类主要包括纯混凝土、钢筋混凝土及塑性混凝土3个主要种类。
其中,纯混凝土在应用过程中,具有较强的抗拉性,其渗透性能相对较小,对于提高防渗墙的综合质量有积极影响。
但在水库加固工程建设过程中,如果需要将防渗墙嵌入到基岩当中,外部环境中的水平变位波动情况将会相对比较严重,相应的墙体所受到的应力也会更大。
在这种情况下,纯混凝土难以有效支持防渗墙稳固工作。
因此,在基岩内镶嵌设置防渗墙时应采用钢筋混凝土进行基础建设。
浅谈水泥土搅拌桩截渗墙在堤坝加固工程的应用
浅谈水泥土搅拌桩截渗墙在堤坝加固工程的应用摘要:本文结合工程实际,对水泥土搅拌桩截渗墙在堤坝加固工程的应用制谈一些看法。
关键词:水泥土搅拌桩,截渗墙,堤坝加固,应用Abstract: based on the engineering practice of mixing poles cut-off wall in the dam reinforcement engineering some views on the application of the system.Keywords: cement-soil pile, cut permeability wall, the dam reinforcement, applications水泥土搅拌桩截渗技术是利用多头小直径深层搅拌机具把水泥浆喷入土体并搅拌形成水泥土,以水泥为固化剂,固化剂和土体之间发生物理化学反应,使土体固结成具有良好整体性、稳定性、不透水性,并具有一定强度的水泥土截渗墙,以达到截渗的目的。
一、多头小直径深层搅拌桩截渗墙技术概述深层搅拌是利用水泥类浆液与原土通过叶片强制搅拌形成墙体的技术。
多头小直径深层搅拌桩机的问世,使各幅钻孔更能安全搭接形成连成一体的墙体,使排柱式水泥土地下墙的连续性、均匀性都有大幅度的提高。
从现场检测结果看:墙体搭接均匀、连续整齐、美观、墙体垂直偏差小,满足搭接要求。
该工法适用于黏土、粉质黏土、淤泥质土以及密实度中等以下的砂层,且施工进度和质量不受地下水位的影响。
从浆液搅拌混合后形成“复合土”的物理性质分析,这种复合土属于“柔性”物质,从防渗墙的开挖过程还可以看到,防渗墙与原地基土无明显的分界面,即“复合土”与周边土胶结良好。
因而,目前防洪堤的垂直防渗处理,在墙身不大于18m的条件下优先选用深层搅拌桩水泥土防渗墙。
多头小直径深层搅拌桩截渗墙技术是在普通深层搅拌桩技术基础上发展而成的,它保留了普通深层搅拌桩技术取材方便、施工无噪音、无污染、工程效果好等优点外,主要在一机多头(3个钻头)和小直径(200-300mm)成墙两个方面有所突破,并可连续成墙。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
五轴水泥土搅拌桩防渗墙在水库大堤防渗工程中的应用
摘要:崇明岛东风西沙水库工程防渗墙穿过粉砂层地质结构层,施工中通过运用五轴深层搅拌桩有效提高施工效率并确保了防渗
质量。
通过有效的设计方案比选,严格控制施工过程,使工程顺利完工,为在该地区的类似地质层条件下的工程施工积累了经验。
关键词:五轴桩;粉砂层;应用
1 工程概况
为了上海市崇明岛的人民能够喝上优质的长江水,上海市政府决定建设崇明岛东风西沙水库,其工程内容主要包括环库大堤工程(总长11904m)、取水泵闸工程、下游排水闸工程及输水泵站工程等,水库库容976万m3,供水规模为40万m3/d。
2 工程地质
3 五轴搅拌桩防渗墙设计
由于堤基地层主要为粉砂土层,渗透系数较大,因此水库大堤地基需要进行防渗处理。
3.1 方案比选:
工程施工前,选用高压摆喷及五轴水泥土搅拌桩分别进行了试桩,待28天后采取钻芯取样检查桩体质量,发现高压摆喷钻取芯样完整率较差,尤其在地面10m以下,基本取不出来芯样。
高压旋喷、高压摆喷在上海地区其他工程中的应用效果也远远不如水泥搅拌桩的质量好,有些工程围堰防渗墙采用高压旋喷还发生了渗漏现象。
综合以上考虑本工程防渗采用设备生产效率较高,造价较低并
适合上海地区土层的五轴水泥土搅拌桩。
3.2 设计水泥土搅拌桩参数
防渗墙设计采用五轴水泥土搅拌桩,φ650@450桩位沿堤坝纵向排列,设计深度22m~26m,采用套接一孔法施工。
固化剂掺入量不小于20%(其中水泥不少于固化剂掺入量的75%,粉煤灰不大于固化剂掺入量的25%),膨润土添加剂掺入量为50kg/m3。
防渗墙墙厚不小于450mm,水泥浆水灰比为1:1.5~1.8。
3.3 设计要求
对五轴水泥土搅拌桩防渗墙施工质量,按照规范要求比例采取钻孔取芯方法进行检测,采用现场注水试验和室内渗透试验方法检测渗透系数。
28天后采用钻孔检测,28天墙身无侧限抗压强度不小于0.5mpa,墙体渗透系数k≤5×10-6cm/s。
4 防渗墙施工工艺
4.1 施工工艺流程
定位放线→导槽开挖→钻机定位→浆液制作→水泥土搅拌桩施
工→钻机移位→下一幅桩
4.2 为保证防渗墙的连续性、防渗墙的最小厚度以及接头的施工质量,以达到防渗止水效果,五轴水泥土搅拌桩采用跳槽式双孔全套复搅式连接工艺,见下图,其中阴影部位为重复套钻。
4.3 试桩
工程正式施工前,应进行试桩,按照不同的固化剂掺量、水灰比、提升进度等施工几组桩,待7天后采用静力触探检测桩的抗压强度,
推算28天抗压强度。
试桩的主要目的在于取得适应本工程地质条件下的水灰比、固化剂掺量、喷浆压力、提升速度、搅拌次数等具体施工参数,以指导正式工程防渗桩的施工。
5 施工冷缝的处理
根据规范要求,桩与桩的施工间隔时间不得超过24小时。
在施工过程中,如出现机械设备故障、材料供应不及时或大风、大雾等灾害性天气导致桩与桩的施工间隔时间超过24小时的情况,则会产生施工冷缝。
冷缝的处理方式为在冷缝处的桩体外侧补搅素桩,素桩与工程防渗桩搭接厚度不得小于10cm。
6 质量检测
工程结束后,经过有资质的检测单位对水泥土搅拌桩进行了检测,其检测结果如下:
搅拌桩桩体连续性检测结果。
本次对防渗搅拌桩按规范要求检测数量为桩数的1%,28天后采用竖向钻孔取芯,钻孔时定位于桩体防渗轴线上,60%孔位布置在五轴搅拌桩中心,40%孔位布置在相邻两桩复喷部位上,取芯结果显示各孔芯样均为连续的水泥土芯样,成桩质量较好。
抗压强度。
对芯样进行室内加工、找平、养护后,进行抗压试验,通过室内抗压强度试验,得到每组试样的强度代表值和桩身强度代表值、桩体水泥土强度检测结果均在0.8mpa~1.5mpa之间,符合设计强度要求。
渗透检测结果。
采用在取样孔内进行注水、抽水试验的原位渗透
试验,试验水头为2m~5m,同时对各孔芯样均选取2段进行室内渗透试验,渗透系数结果为3.26×10-7~1.8×10-6cm/s,满足设计要求。
7 结束语
水库大堤通过设计方案的比选与施工过程中对各项参数的有效控制,有效的提高了施工效率并大大提高了堤身及堤基的防渗能力,完全满足水库的蓄水要求。
通过本工程的实践,对今后在类似地质条件下实施防渗工程有借鉴意义。
参考文献
[1]上海现代建筑设计(集团)有限公司.型钢水泥土搅拌墙技术规程.沪建建[2005]499号.上海市建设工程标准定额管理总站,2005-07.
[2]上海建工集团.建筑施工创新技术应用案例.中国建筑工业出版社,2010-03.。
