《网络互连技术教程》复习
网络互连技术课后习题简答题答案(仅供参考)
此文档仅供学习参考，答案并不一定准确，其中还有部分问题答案没给出，希望各位各自解决下。
------10网络工程2班学习版习题一简答题：1.画出IP报文头部格式00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31Bit2.画出TCP报文头部格式00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31Bit3.画出UDP报文头部格式00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31Bit4.简述TCP连接建立、释放的握手过程答：TCP建立连接的三次握手过程：1)源主机发送一个同步标志（SYN）置1的TCP数据段，此段中同时标明初始序号(ISN)，ISN是一个随时间变化的随机值。
2)目标主机发回确认数据段，此段中同步标志位（SYN）同样被置1，且确认标志位（ＡＣＫ）也置１，同时在确认序号字段标明目标主机期待收到源主机下一个数据段的序号（即表明前一个数据段已收到并且没有错误）。
此段中还包含目标主机的段初始序号。
3)源主机再回送一个数据段，同样带有递增的发送序号和确认序号。
主机A主机BＴＣＰ释放连接的四次握手过程1)源主机发送一个释放连接的标志位(FIN)为1的数据段发出结束会话请求2)目标主机回送一个数据段，并带有相应的发送序号和确认序号3)目标主机发送释放连接标志位（FIN）为1的数据段发出结束会话请求4)源主机回送一个数据段，并带有相应的发送序号和确认序号5)至此，该次连接释放。
主机A主机B5.写出常见的IEEE802标准系列名称及代号IEEE802是一个局域网标准系列IEEE802.1A------局域网体系结构IEEE802.1B------寻址、网络互连与网络管理IEEE802.2-------逻辑链路控制(LLC)IEEE802.3-------CSMA/CD访问控制方法与物理层规范IEEE802.3i------10Base-T访问控制方法与物理层规范IEEE802.3u------100Base-T访问控制方法与物理层规范IEEE802.3ab-----1000Base-T访问控制方法与物理层规范IEEE802.3z------1000Base-SX和1000Base-LX访问控制方法与物理层规范IEEE802.4-------Token-Bus访问控制方法与物理层规范IEEE802.5-------Token-Ring访问控制方法IEEE802.6-------城域网访问控制方法与物理层规范IEEE802.7-------宽带局域网访问控制方法与物理层规范IEEE802.8-------FDDI访问控制方法与物理层规范IEEE802.9-------综合数据话音网络IEEE802.10------网络安全与保密IEEE802.11------无线局域网访问控制方法与物理层规范IEEE802.12------100VG-AnyLAN访问控制方法与物理层规范习题二简答题1.已知C类地址210.31.224.0/24，要求划分为14个子网，写出应该采用什么子网掩码？划分好的每个子网的网络地址是什么？每个子网可用的IP地址范围是什么？每个子网的直接广播地址是什么？（不考虑非标准划分的全0，全1子网）2.已知B类地址189.226.0.0/16要求划分为6个子网。
网络第6章 网络互连技术
第6章网络互连技术6.1网络互连概述在20世纪80年代，局域网技术迅猛发展，越来越多的个人计算机进入了网络环境，实现了彼此之间的信息交换和资源共享。
但是由于局域网本身的距离限制，连接的站点有限。
另外，由于不同的用户选择的局域网的类型各不相同，因此，不同的局域网之间就像一座座彼此分离的孤岛，无法相互通信。
网络互连的目的就是采用适当的技术和设备将孤立的局域网连接起来，使不同网络中的计算机能够实现相互通信和资源共享。
6.1.1网络互连的概念网络互连是将多个网络互相连接，实现在更大范围内的信息交换、资源共享和协同工作。
网络互连要实现多个网络之间的互连、互通和互操作。
1．互连（Interconnection）互连是在不同的物理网络之间建立物理连接。
它涉及计算机之间传输信息的方法，包括物理介质上信号的传递、数据打包机制和从起点到达终点之间的多个网络之间的路由。
这是网络互连的物理基础。
2．互通（Intercommunication）互通是通过适当的技术，屏蔽物理网络之间的差异，使不同子网中的任意站点之间都可以进行数据交换。
互通仅涉及相互通信的两台计算机之间的端到端的连接与数据交换，它提供了不同的计算机系统之间相互操作的手段。
3．互操作（Interoperability）通过一定的技术手段，屏蔽不同计算机系统之间的差异，让使用完全不同的计算机操作系统和语言的计算机可以相互理解数据，从而使互联网络中的任意计算机系统之间具有透明地访问对方资源的能力。
这是网络互连的最终目的。
6.1.2网络互连的复杂性由于不同网络在拓扑结构、网络设备、传输介质、速率/带宽、主机类型、网络操作系统等方面的不同，使不同网络具有各不相同的特性。
为了实现不同网络中的任意两台主机之间的通信，网络互连必须协调下列各方面的差异：1．提供的服务不同的网络可能提供不同类型的服务。
面向连接的服务与无连接的服务的差异，使面向连接的网络发出的报文分组跨越无连接的网络后必须重新排序。
计算机网络第07章网络互连技术第4版
网桥的应用和分类
网桥的应用
不同、同种类型的局域网 应用环镜
分类
透明网桥 源路由网桥
18
网桥的分类方法：
透明网桥 透明网桥由各网桥自己来决定路由选择，局域网 上的各结点不负责路由选择；
源路选网桥 源路选网桥由发送帧的源结点负责路由选择。
19
网桥存在的不足
存储转发增加了时延，帧转发速率低。 广播风暴。
Cisco公司的Catalyst 2900G-L3系列交 换机
37
本章小结
1 网络互连的基本概念 2 *网络互连的类型与层次 3 *典型网络互连设备的工作原理 4 第三层交换技术 5 6 7
8
38
网络2
网络1
网络2
主机
主机
主机
主机 34
7.4 第三层交换技术与应用
第三层交换产生的背景
增加网络带宽与提高网络服务质量的解决途径可 以有两个： 一是采用光纤作为传输介质，增加传输通道的 带宽； 二是研究出性能更优越的路由器产品，提高网 络数据交换能力。
35
第三层交换技术与产品
第三层交换技术：
中继系统
中继系统的作用
4
问题：
如何互联？
5
7.2 网络互连的类型与层次
7.2.1 网络互连的类型
局域网-局域网互连
异型 同种
局域网-广域网互连 局域网-广域网-局域网互连 广域网-广域网互连
异型 同种
6
7.2.2 网络互连的层次
数据链路层互连 数据链路层互连的设备是网桥（Bridge）；
第7章 网络互连技术
1
本章讨论以下问题：
为什么要实现网络互连？ 如何互联？ 网桥能互联什么样的网络？ 路由器能互联什么样的网络？

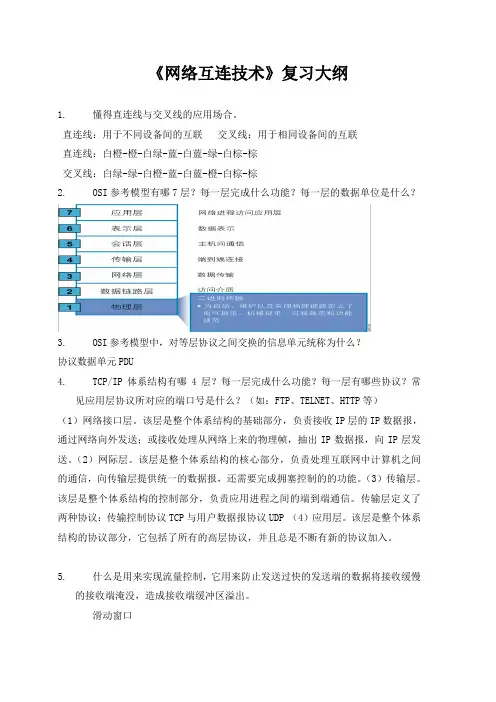

《网络互连技术》复习大纲
《网络互连技术》复习大纲1.懂得直连线与交叉线的应用场合。
直连线：用于不同设备间的互联交叉线：用于相同设备间的互联直连线：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕交叉线：白绿-绿-白橙-蓝-白蓝-橙-白棕-棕2.OSI参考模型有哪7层？每一层完成什么功能？每一层的数据单位是什么？3.OSI参考模型中，对等层协议之间交换的信息单元统称为什么？协议数据单元PDU4.TCP/IP体系结构有哪4层？每一层完成什么功能？每一层有哪些协议？常见应用层协议所对应的端口号是什么？（如：FTP、TELNET、HTTP等）（1）网络接口层。
该层是整个体系结构的基础部分，负责接收IP层的IP数据报，通过网络向外发送；或接收处理从网络上来的物理帧，抽出IP数据报，向IP层发送。
（2）网际层。
该层是整个体系结构的核心部分，负责处理互联网中计算机之间的通信，向传输层提供统一的数据报，还需要完成拥塞控制的的功能。
（3）传输层。
该层是整个体系结构的控制部分，负责应用进程之间的端到端通信。
传输层定义了两种协议：传输控制协议TCP与用户数据报协议UDP （4）应用层。
该层是整个体系结构的协议部分，它包括了所有的高层协议，并且总是不断有新的协议加入。
5.什么是用来实现流量控制，它用来防止发送过快的发送端的数据将接收缓慢的接收端淹没，造成接收端缓冲区溢出。
滑动窗口6.局域网的数据链路层分为哪两个功能子层？每个子层有什么功能？逻辑链路控制子层（LLC）：将数据组成帧，并对数据帧进行顺序控制和流量控制，使不可靠的物理链路变为可靠的链路介质访问控制子层（MAC）：负责数据帧的封装/解封装、帧的寻址和识别、帧的接收与发送、链路的管理、帧的差错控制等7.局域网中常见的拓扑结构有哪些？每种拓扑结构有什么特点？8.CSMA/CD的工作原理是什么？先听后发、边听边发、冲突停发、随机重发。
节点通过竞争的方法强占对媒体的访问权利，出现冲突后，必须延迟重发。
网络互连技术复习
Chapter24/21
串行点对点链路
配置 HDLC 封装
Cisco HDLC是Cisco设备在同步串行线路上使用的默 认封装方法。 如果连接的不是Cisco设备，则应使用同步 PPP。 在接口配置模式下使用 encapsulation hdlc命令启用 HDLC。
Router(config-if)# encapsulation hdlc
• 192.168.6.40/28 的广播地址是192.168.6.47
网络号127保留，用来执行循环测试，不可用作其他 用途。用户可以利用ping 127.0.0.1命令执行循环测 试，以便检查网卡驱动是否正常工作。
Chapter4/21
三层设备可以通过 ip routing来启动路由功能
Chapter5/21
缺省路由
默认路由概述
0.0.0.0/0可以匹配所有的IP地址，属于最不精确的匹配 默认路由可以看作是路由汇总的一种特殊情况 当所有已知路由信息都查不到数据包如何转发时，按缺省路由的信息进行转发
配置默认路由
router(config)#ip route 0.0.0.0 0.0.0.0 [转发路由器的IP地址/本 地接口]
Chapter13/21
Chapter14/21
access-list 101 permit tcp host 192.168.2.1 host 192.168.1.1 eq www access-list 101 deny tcp any host 192.168.1.1 eq www access-list 101 permit ip any any
Chapter9/21
缺省管理距离
0 1 1 20 110 115 120 200 255

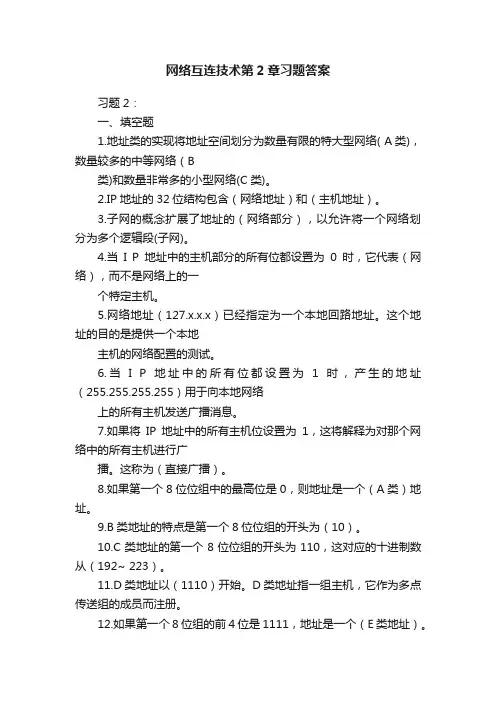

网络互连技术第2章习题答案
网络互连技术第2章习题答案习题2：一、填空题1.地址类的实现将地址空间划分为数量有限的特大型网络( A类)，数量较多的中等网络（B类)和数量非常多的小型网络(C类)。
2.IP地址的32位结构包含（网络地址）和（主机地址）。
3.子网的概念扩展了地址的（网络部分），以允许将一个网络划分为多个逻辑段(子网)。
4.当I P地址中的主机部分的所有位都设置为0时，它代表（网络），而不是网络上的一个特定主机。
5.网络地址（127.x.x.x）已经指定为一个本地回路地址。
这个地址的目的是提供一个本地主机的网络配置的测试。
6.当I P地址中的所有位都设置为1时，产生的地址（255.255.255.255）用于向本地网络上的所有主机发送广播消息。
7.如果将IP地址中的所有主机位设置为1，这将解释为对那个网络中的所有主机进行广播。
这称为（直接广播）。
8.如果第一个8位位组中的最高位是0，则地址是一个（A类）地址。
9.B类地址的特点是第一个8位位组的开头为（10）。
10.C类地址的第一个8位位组的开头为110，这对应的十进制数从（192~ 223）。
11.D类地址以（1110）开始。
D类地址指一组主机，它作为多点传送组的成员而注册。
12.如果第一个8位组的前4位是1111，地址是一个（E类地址）。
13.IP地址不能在没有相关的（子网掩码）的情况下存在。
（子网掩码）定义了构成IP地址的32位中的多少位用于定义网络，或者网络和相关的子网。
14.你可以通过借用（主机地址位），而进一步将一个网络划分为子网，并用它们表示你的网络的一部分。
15.为获得单个网络地址的经济性和简单性，以及提供段间和在网络上进行路由的功能，可以使用（子网划分）。
二、选择题（1）主机IP地址段为172.16.210.0/22，它的子网网络号是多少？CA．172.16.42.0B．172.16.107.0D．172.16.252.0E．172.16.254.0（2）主机IP地址为200.10.5.68/28，它的网络地址为多少？DA．200.10.5.56B．200.10.5.32C．200.10.5.64D．200.10.5.0（3）网络地址172.16.0.0/19能够提供多少个子网，多少个主机可用？FA．7个子网，每个子网30个主机B．7个子网，每个子网2046个主机C．7个子网，每个子网8190个主机D．8个子网，每个子网30个主机E．8个子网，每个子网2046个主机F．8个子网，每个子网8190个主机（4）现在需要500个子网，每个子网需要有大概100台主机地址，如果使用B类网络地址，你应该如何选用子网掩码？B A．255.255.255.252B．255.255.255.128C．255.255.255.0D．255.255.254.0（5）在VLSM网络中，为了减少IP资源的浪费，普遍选用点对点的WAN连接，使用什么样的掩码可以实现点对点（point-to-point WAN links）？DA．/27B．/28C．/29D．/30E．/31（6）主机IP地址为172.16.66.0/21 的子网地址号为多少？CA．172.16.36.0C．172.16.64.0D．172.16.0.0（7）在子网172.16.17.0/22中，哪个地址是你可用的主机地址？EA．172.16.17.1 255.255.255.252B．172.16.0.1 255.255.240.0C．172.16.20.1 255.255.254.0D．172.16.16.1 255.255.255.240E．172.16.18.255 255.255.252.0F．172.16.0.1 255.255.255.0（8）如果使用/27作为子网掩码，下列那些IP地址为可用主机（选3个）B、C、D A．11.244.18.63B．90.10.170.93C．142.187.16.56D．192.168.15.87E．200.45.115.159F．216.66.11.192三、思考简答题（1）试说明IP地址与物理地址的区别。
网络互连技术知识总结
1.互联网概述计算机网络就是通信线路和通信设备将分布在不同地点的具有独立功能的多个计算机系统互相连接起来，在网络软件的支持下实现彼此之间的数据通信和资源共享的系统。
OSI七层模型开放系统互连参考模型简称OSI为开放式互连信息系统提供了一种功能结构的框架。
Osi开放系统互连参考模型是一种协议规范，用来规范网络协议的设计与实现。
引入osi参考模型的主要作用是为了实现各个厂家网络设备能够互连互通OSI简介：OSI采用了分层的结构化技术，共分七层，物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
它从低到高分别是：物理层：接受来自数据链路层的帧，将0和1编码成数字信号，以便在网络介质上传输数据链路层：在网络层实体间提供数据发送和接收的功能和过程；提供数据链路的流控。
网络层：提供逻辑地址和路由选择功能传输层：提供建立、维护和拆除传送连接的功能；选择网络层提供最合适的服务；在系统之间提供可靠的透明的数据传送，提供端到端的错误恢复和流量控制。
会话层：提供两进程之间建立、维护和结束会话连接的功能；提供交互会话的管理功能，如三种数据流方向的控制，即一路交互、两路交替和两路同时会话模式。
表示层：代表应用进程协商数据表示；完成数据转换、格式化和文本压缩。
应用层：负责寻找服务器提供的网络资源，并提供流量控制和错误控制功能核心层：尽可能快速的传输一般不进行路由选择，访问列表控制，包过滤接入层：把终端设备接入网络，提供本地服务分布层：接入层的汇聚点流量控制广播、组播域介质转换安全远程接入访问面向应用的上层面向端到端的数据流数据流层作用：Network：提供逻辑地址，是路由器用来路径确定Datalink：组合位到字节并把字节组合成帧分层的优点：把网络任务分层，并定义标准的层间接口，可使各个独立的协议或者层更简洁便于学习和讨论协议规范的很多细节层次的标准接口便于工程模块化，使每个产品可以只完成某几层的功能创建一个更好的互操作环境便于定位和排除故障Osi间通信：同一计算机相邻间通信发送数据：从高层到底层接受数据：从底层到高层封装数据—把每一层的数据放在包头和包尾之间，然后发送给下一层解封数据—去掉数据的包头和包尾，然后发送给上一层几个重要的概念：面向连接的协议-该协议在传输之前需要在两个端点之间建立联系无连接的协议-该协议在传输之前不需要在两个端点之间建立联系可靠传输-传输过程具有差错检测和恢复功能2.局域网交换数据链路层的功能：定义：物理的源和目的地址指明上层所用的协议（服务访问点）网络拓扑帧顺序流量控制面向连接和非面向连接（数据链路层分为llc和mac两个子层）数据链路层的设备及特点：每个子网有它的冲突域所有的网段在相同的广播域数据链路层的设备异同点：1.交换机和网桥都工作在数据链路层，他们的工作原理相同2.网桥基于软件进行转发与过滤，速度较慢；交换机是通过专用集成芯片asic进行转发与过滤得，是基于硬件的，速度较快。
第02章《网络互连技术教程》
交换机
交换机
2．交换机的交换技术 交换机采用三种交换技术，即端口交换、帧交换和信元交换。 端口交换技术最早出现在插槽式的集线器中，这类集线器的背板 通常划分有多条以太网段，每个网段为一个广播域，不用网桥或 路由连接，网络之间是互不相通的。 端口交换还可细分为模块交换、端口组交换和端口级交换三种。 模块交换是将整个模块进行网段迁移。端口组交换，通常模块上 的端口被划分为若干组，每组端口允许进行网段迁移。端口级交 换，支持每个端口在不同网段之间进行迁移。这种交换技术是基 于OSI/RM第一层上完成的，具有灵活性和负载平衡能力等优点。 如果配置得当，还可以在一定程度实现容错，但没有改变共享传 输介质的特点，因而不能称之为真正的交换。 帧交换是目前应用最广的局域网交换技术，它通过对传统传输介 质进行微分段，提供并行传送的机制，以减小冲突域，获得高的 带宽。 信元交换是异步传输模式（ATM）的技术措施，采用53字节固 定长度的信元交换，便于硬件实现。
文件服务器
打印机
工作站 IEEE 802.5 网桥A 网桥B 打印机 打印机
文件服务器
文件服务器
工作站
工作站
IEEE 802.3
IEEE 802.3
2.1.2 LAN与WAN
在很大的地域范围或采用更多技术手段的条 件下，实际应用时需要加入广域网的内容， 一般有局域网－广域网互连和局域网－广域 网－局域网互连两种基本模式。 局域网－广域网互连是指某结构类型的局域 网和广域网互连。 局域网－广域网－局域网互连是指互连的局 域网分布的地理位置过大或必须采用广域网 的技术手段。
Quidway路由器
华为（Quidway）技术有限公司是国内的 Intranet和Internet网络互连厂商，其研 制的系列路由器设备和通用路由平台 （VRP）软件产品主要用于连接计算机网 络系统，其提供的解决方案应用于很多行 业。Quidway的路由器产品很多，具有很 好的性能，是建立网络的优秀产品。
网络互连技术
6.3.1 中继器(Repeater) 中继器( )
1. 中继器的功能和特点
中继器是最简单的网络设备,它工作在OSI参考模型的最低层——物理 层,常用于两个网络结点之间物理信号的双向转发工作.如图6-6所示. 严格地说,中继器只是网段连接设备而不是网络互连设备,它只能用来 连接具有相同物理层协议的局域网.
内桥
内桥安装在文件服务器中,实际上就是插入的多块网卡,每个网卡 内桥 与一子网相连,由网络操作系统管理.内桥的优点是安装方便,组网 灵活,但使用时网桥软件会占用文件服务器的资源,从而导致服务器 性能下降.
外桥
外桥是通过工作站内的专用硬件和固化软件来实现网络间的互连. 外桥是 其优点是数据包的转发全由硬件来完成,速度比内桥快,并且也不会 影响文件服务器的性能,但是外桥需要增加额外的投资.
2. 集线器(HUB) 集线器( )
HUB的使用起源于90年代初双绞线以太网标准的应用.HUB除了能 够进行信号的转发之外,它还克服了总线型网络的局限, 大大增强了 网络的可靠性和可扩充性,因而得到了迅速的普及. HUB是一种多端口的特殊中继器,主要用于连接双绞线介质或光纤 介质以太网系统,是组成l0Base-T,100Base-T以太网的核心设备. HUB可分为:无源HUB,有源HUB和智能HUB 无源HUB的功能是只负责将多段传输媒体连在一起,而不对信号本 身作任何处理. 有源HUB和无源HUB相似,但它还具有信号放大,延伸网段的作用. 智能HUB除具有有源HUB的全部功能外,还将网络的很多功能集成 到HUB中.
中继器
计算机A
应用层 表示层 会话层 传输层 网络层 数据 链 路层 物理层
计算机B
应用层 表示层 会话层 传输层 网络层
计算机网络技术 课后习题答案 第8章 网络互连技术
基本功能:指网络所必需的功能，包括不同网络之间传送数据 时的寻址与路由选择等功能；
扩展功能:指各种互连的网络提供不同的服务类型是所需的功 能，包括协议转换、分组长度变换、分组重新排序及差错检 测等功能。
2、网络互连的要求
(1)IP地址与域名
(2)IP编址 Internet采用一种全局通用的地址 格式，通过IP协议把主机原来的物 理地址隐藏起来，在网络层中使用 统一的IP地址。 (3)子网技术
2、网络互连的层次
(1)物理层的互连
图8-4 使用中继器实现物理层互连
(2)数据链路层互连
图8-5 使用网桥实现数据链路层互连
(3)网络层互连
图8-6 使用路由器实现网络层互连
(4)高层互连
图8-7 使用路由器实现网络层互连
8.3 网络互连设备
1、网桥 网桥（Bridge） 又称桥接器，工作在 OSI参考模型的数据链路
网段是一个局域网，然后将多个局域网互连起来构成一个大型的企业
网或校园网。 ④ 如果连网计算机之间的距离超过了单个局域网的最大覆盖范围，可
以光将它们分成几个局域网组建，然后再把这几个局域网互连起来。
(2)网桥的特点
① 使用网桥互连两个网络时，必须要求每个网络在数据链路层以上各
层中采用相同或兼容的协议。 ② 网桥互连两个采用不同数据链路层协议、不同传输介质与不同传输 速率的网络，例如，用网桥可以把以太网和Token Ring网络连接起 来。 ③ 网桥以接收、存储、地址过滤与转发的方式实现两个互连网络之间 的通信，并实现大范围局域网的互连。当某个局域网已达到最大连 接限制时，如单个10Base-2的网络距离为925m，使用网桥可用来 扩展距理，而且连接的网络距离几乎是无限制的。 ④ 网桥可以分割两个网络之间的通信量，有利于改善互连网络的性能。
网络互连技术知识总结
它从低到高分别是：
物理层：接受来自数据链路层的帧，将0和1编码成数字信号，以便在网络介质上传输
数据链路层：在网络层实体间提供数据发送和接收的功能和过程；提供数据链路的流控。
网络层：提供逻辑地址和路由选择功能
Ip地址介绍—ip地址分配原则：
网络id中第一个数不能是127
主机id不能全都是二进制1
主机id不能全是二进制0
主机id对于本地网络id来说是唯一
子网划分—子网掩码的分配规律
1.连续的最大值1跟最小值0
2.连续的1确定网络id
3.连续的0确定主机id
4.子网掩码可定制
子网划分—-cidr标记法
也成网络前缀标记法
Network：提供逻辑地址，是路由器用来路径确定
Datalink：组合位到字节并把字节组合成帧
分层的优点：
把网络任务分层，并定义标准的层间接口，可使各个独立的协议或者层更简洁
便于学习和讨论协议规范的很多细节
层次的标准接口便于工程模块化，使每个产品可以只完成某几层的功能
创建一个更好的互操作环境
便于定位和排除故障
可靠传输-传输过程具有差错检测和恢复功能
2.
数据链路层的功能：
定义：
物理的源和目的地址指明上层所用的协议（服务访问点）
网络拓扑
帧顺序
流量控制面向连接和Fra bibliotek面向连接（数据链路层分为llc和mac两个子层）
数据链路层的设备及特点：
每个子网有它的冲突域
所有的网段在相同的广播域
数据链路层的设备异同点：
1.交换机和网桥都工作在数据链路层，他们的工作原理相同
计算机网络技术 课后习题答案 第8章 网络互连技术
计算机网络与Internet应用
2,常用多层交换设备 (1)基于IP的多层交换设备 以太网多层交换设备具有许多交换端口,从逻辑上可以被看成 是一个附带有一个第三层转发功能的第二层交换设备,同时它与第 三层的数据转发模块采用高速互连.在数据通讯时,如果网上站点 属于同一子网,则采取第二层转发方式;否则采用第三层转发方式. (2)多层IP/IPX交换机 如果我们在局域网中同时拥有IP和IPX,且选择把一个交换式局 域网分成多个分离的广播域的方案,那就需要多层交换机具有同时 支持IP和IPX的第三层转发技术,这就是我们所说的多层IP/IPX交换 机.
27
计算机网络与Internet应用
(3)多层交换路由协议 在多层交换机中,有两种不同的支持路由协议的方法.一种是 采用"自我包含"的方法,每一个多层交换机中的第三层转发功能模 采用"自我包含"的方法 块一个传统的路由器一样采用路由协议实现通讯.另一种是采用"路 采用" 采用 由服务器"的方法,网络中有一个中央功能块采用路由协议,负责一 由服务器"的方法 个或多个多层交换机,并且应用一些新的,附加的协议进行通讯,并 对多层交换机的路由表进行更新. (4)多层交换机的性能 如果一个第三层转发功能块完全由硬件实现,那么一个多层交 换机无论在第二层还是在第三层进行交换,都会表现出相同的高性能. 但是,如果第三层转发功能由软件方式实现,则多层交换机的转发数 据性能不会优于路由器.
11
计算机网络与Internet应用
(4)高层互连
图8-7 使用路由器实现网络层互连
12
计算机网络与Internet应用
8.3 网络互连设备
1,网桥 网桥(Bridge) 网桥 ( Bridge ) 又称桥接器,工作在OSI参考模型的数据链 路层,以实现不同局域网的互连. (1)网桥的适用场合 ① 一个单位的很多部门都需要将各自的服务器,工作站与微型机 互连成网,不同的部门根据各自的需要选用了不同的局域网,而 各个部门之间又需要交换信息,共享资源,这样就需要把多个局 域网互连起来.
《Internet技术》第3章网络互连技术
RIP协议 RIP协议采用向量——距离算法，它的距离 量度单位跳数。0个跳跃表示直接相连，1个跳数 表示通过另一个路由器相连，而16个的跳数RIP 意味着目标是不可到达的。 每个路由器存储着一张网络的路由选择表， 通过收集邻近路由器的路由表信息(每隔30秒)， 来更新因网络拓扑结构的变化而产生的路由变化。 它的每个记录的结构如下：
IP地址211 个
11001010 00000000 00000111 11111111 子网掩码为255.255.248.0， 11111111 11111111 11111000 00000000
采用CIDR策略分配地址的原则如下： 1)为用户分配一块连续的地址空间，包含2n 个IP 地址； 2)这块地址的起始地址必须是2n 的倍数，即2n 的 边界； 3)屏蔽码的低n位为0，(32-n)个高位为1。 这相当于将32位的地址空间分成大小为2n 的 块，为用户分配其中的一块。实际上，n=8时是 为用户分配一个C类网；n=16时是为用户分配一 个B类网；n=24时是为用户分配一个A类网。当n 可变，按用户的实际需要设定，就是CIDR的分配 策略。
网络号217 个
11001011 11111111 11111111 11111111
IP地址225 个
子网掩码为：254.0.0.0
11111110 00000000 00000000 00000000
同样的想法也用于各个地区的地址分配 例：需要2000个IP地址 假如分配地址从202.0.0.0~202.0.7.255，即 11001010 00000000 00000000 00000000
(2)路由信息协议 采用什么策略来选择合适的路径？依据什么 信息来进行这种选择？应该如何执行这种选择的 策略？所有这些决定都牵涉到软件，这类软件就 是路由协议。 1)向量——距离路由算法 V-D算法是以从某一参考点到达目的点的距 离来作为度量的方法。这里“距离”一般是指源 端与目的端之间所经过的最少跳(hop)数，也即是 路径所经历的最少网关数目。
互连复习资料
1、关闭RIPv2协议的自动汇总（config）#router rip（config-router）#no auto-summary（config-router）#end2、正确描述路由协议的基本概念(1)通过执行一个算法来完成路由选择的一种协议3、已知子网掩码为255.255.255.X ，计算IP 地址属于哪一个子网？4、VLSM 的含义？VLSM规定了如何在一个进行了子网划分的网络中的不同部分使用不同的子网掩码。
VLSM(可变长子网掩码) 是为了有效的使用无类别域间路由（CIDR）和路由汇总来控制路由表的大小，网络管理员使用先进的IP寻址技术，VLSM就是其中的常用方式，可以对子网进行层次化编址，以便最有效的利用现有的地址空间。
5、有下面X条路由，如果进行路由汇聚，能覆盖这X条路由的地址?地址172．16．127．0／22是能被地址块l72．16．112．0／20覆盖的路由地址。
转化为2进制能够覆盖，其它的二进制6、按顺序给分层设计模型：核心层、汇聚层、访问层的作用？核心层: 核心层的功能主要是实现骨干网络之间的优化传输,骨干层设计任务的重点通常是冗余能力、可靠性和高速的传输。
网络的控制功能最好尽量的少在骨干层上实施。
核心层一直被认为是所有流量的最终承受者和汇聚者，所以对核心层的设计以及网络设备的要求十分严格。
核心层设备将占投资的主要部分。
汇聚层: 汇聚层的功能主要是连接接入层节点和核心层中心。
汇聚层设计为连接本地的逻辑中心，仍需要较高的性能和比较丰富的功能。
接入层: 我们在核心层和汇聚层的设计中主要考虑的是网络性能和功能性要高，那么我们在接入层设计上主张使用性能价格比高的设备。
接入层是最终用户(教师、学生) 与网络的接口，它应该提供即插即用的特性，同时应该非常易于使用和维护。
当然我们也应该考虑端口密度的问题。
7、IPv6的地址基础？在IPv6中，IP地址由十六个八位域，共128位二进制数组成，用点号每八位一分割。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《网络互连技术教程》复习一. 单选题1.以太网交换机不能隔离广播域2.网桥的作用是抑制网络数据流量3.网络设备采用的管理协议是SNMP4.同步串口默认的封装类型为HDLC5.交换机在客户端模式不能创建VLAN6.专线连接在WAN的连接中的费用最高7.数据链路层使数据有序、正确、完整地传输8.网卡是连接计算机和局域网中传输介质的部件9．静态路由的路由表项要由网络管理员手动配置10.Repeater的功能是再生信号以扩大其传输距离：11.Internet中的IP协议对应于OSI/RM中的网络层：12.物理层是网络中具体实现比特流发送和接收的层次：13.在以太网中应用光缆作为传输介质的意义在于扩大网络传输距离：14.决定LAN特性的主要技术要素是网络拓扑、传输介质和介质访问控制方法：15.局域网中的主要网络硬件应包括服务器、工作站、网卡和传输介质：16.从计算机网络的组成角度来看其逻辑功能可划分成资源子网、通信子网：17在共享式10 BASE-T的Ethernet中所有信息转发经集线器实现：18.Ethernet交换机端口与MAC地址对照表的形成是是交换机在数据转发的过程中通过学习而动态建立的：二．双选题1.VLAN分隔广播域和冲突域2.距离矢量协议包括RIP和BGP3.IGRP和EIGRP是Cisco的专用协议。
4.在IGRP中使用的度量值组件是延迟和带宽。
5.能够隔离冲突域网络设备Switch 和Router6.RIP协议是一种距离矢量路由协议，也是IGP7.运行生成树时，交换机的端口处于学习与监听的状态。
8.下列哪些工作在数据链路层网络设备是网桥和交换机。
9.VLAN能隔离广播域，其间相互间通信要通过三层设备10.在网络中使用交换机代替集线器的原因是减少冲突好提高带宽11.缺省路由是一种特殊的静态路由，它是被使用的最后一条路由12交换机有访问链接(Access Link)和汇聚链接(Trunk Link)二种端口。
13.出现交换环路的网络中会导致广播风暴，并使MAC地址表不稳定14动态路由的路由器能自动计算新的路由并能自动发现网络拓扑的变化15跟RIP V1相比，RIP V2报文支持子网掩码，并缺省使用路由聚合功能16.链路状态算法的链路状态是对网络拓扑结构的描述，它本身不会产生自环路由17．DNS轮询应定义同一个主机域名指向多个IP地址，并且可实现简单的负载均衡。
18.要在路由器上启用IP路由选择，必须启用路由选择协议和为路由器接口分配IP地址。
19.在一个运行OSPF的自治系统之内要求骨干区域自身也必须是连通的，非骨干区域与骨干区域必须相连20.STP协议中进行生成树运算时将具有“最小标示值”的网桥作为根网桥，网桥ID应包括网桥的MAC地址和网桥的优先级三．填空⑴．IP地址由32bit组成。
⑵．交换式局域网的核心设备是交换机。
⑶．目前SNMP是最常用的网络管理协议。
⑷．网络传输速率是决定网络应用性能的关键所在。
⑸．WWW服务器的信息组织方式是超链(HyperLink)。
⑹．从资源分配的角度可将设备分为共享设备和虚设备。
⑺．因特网的文件传输采用的是客户机/服务器或C/S模式。
⑻．网络操作系统的文件服务是最重要与最基本的网络功能。
⑼．防火墙一般由以下两部分组成。
分组过滤路由器与代理服务器。
⑽．Web页面是一种结构化的文档，它一般由HTML语言书写而成的。
⑾．传统文本都是线性的、顺序的，而非线性的、非顺序的则称为超文本。
⑿．Internet中，WWW服务器与WWW浏览器间信息传递所的协议是HTTP。
⒀．按照局域网所采用的技术、应用范围和协议标准的不同可以分为共享式局域网与交换式局域网。
⒁．IEEE802局域网协议对应OSI的数据链路层，将其划分为逻辑链路控制子层(LLC)和介质访问控制子层(MAC)。
⒂．在WWW服务中，统一资源定位器URL由三部分组成，即协议、主机名与文件名。
⒃．客户机/服务器交互模式实际上是二个应用程序，客户机主动请求服务，而服务器保持守候状态，以便随时能提供相应服务。
⒄．WWW服务采用B/S工作机制，它以SQL与HTTP为基础，为用户提供界面一致的信息浏览系统。
四．名词解释⑴．DNS：⑵．VLAN：⑶．SNMP：⑷．DHCP：⑸．Protocol：⑹．OSI/RM：⑺．TCP、UDP⑻．ARP、RARP⑼．网络管理：⑽．故障管理：⑴．DNSDNS(Domain Name Server)是通过域名服务器管理，把一个管理域名的软件装在一台主机上，该主机称域名服务器。
地区域名服务器以树形结构连入上级域名服务器。
用以实现域名与IP 地址的解析。
⑵．VLANVLAN(Virtual Local Area Notwork)是依据局域网交换机，以软件方式实现逻辑工作组的划分与管理，其逻辑工作组的结点组成不受物理位置的限制。
⑶．SNMP：由Internet工程任务组IETF所定义的一套基于Internet网络管理的网络管理协议，它为网络管理系统提供了底层的网络管理框架。
较之基于ISO的CMIP，简单、实用。
⑷．DHCPDHCP(Dynamic Host Configuration Protocol) 动态主机配置协议提供动态IP地址上网。
为用户主机动态指定IP地址、子网掩码、缺省网关等TCP/IP配置信息和配置参数。
⑸．Protocol通信双方为实现数据通信而设计的对话规则、约定及标准等，其三要素是语法、语义和时序。
协议也是区别计算机网络和传统数据传输的重要标志。
⑹．ISO OSI/RM国际标准化组织(ISO)为适应网络标准化发展的需要，在研究、吸收各计算机制造厂家的网络体系结构标准化经验的基础上，着手制定的开放系统互联的一系列标准，旨在方便异种计算机互联，并制定“开放系统互联参考模型”(OSI/RM)，简称为OSI。
OSI规定了可以互联的计算机系统之间的通信协议，遵从OSI协议的网络通信产品都是所谓的开放系统，而符合OSI标准的网络也被称为第三代计算机网络。
⑺．TCP、UDPTransmission Control Protocol/Internet Protocol传输控制协议TCP是面向连接的可靠传输。
用户数据报协议UDP(User Datagram Protocol)是一种无连接服务的协议，着眼快速的请求与响应。
⑻．ARP、RARP实现IP地址与物理地址间映射的“地址解析”。
地址解析协议ARP(Address Resolution Protocol)：将IP地址转换为物理地址。
反向地址解析协议RARP(Reverse Address Resolution Protocol)：通过广播发送硬件地址的手段来获得主机的IP地址。
⑼．网络管理：网络管理是规划、监督、组织和控制网络通信服务及信息处理的相关活动，以使网络的性能最优、效率最高、可靠性最好。
⑽．故障管理：用来动态地维护网络服务水平的一系列活动。
由于失效可以导致系统的瘫痪或不可接受的网络性能下降，所以故障管理也是ISO 网络管理元素中被最广泛应用的一种管理。
主要目的：检测、记录日志，并通知用户，修复网络故障，维持网络的正常运行。
主要内容：故障的检测、诊断、修复和记录。
主要任务：在出现故障的情况下恢复业务。
找出第一个故障的原因和出现故障的网络细件。
及时、有效的修复故障。
收集和分析故障管理的有效性。
五．问答1．请说明ARP和RARP各自的作用及其不同点2．请说明IP地址和MAC地址构成及其作用是什么？3．试描述网卡和调制解调器各自的作用及其应用场合：4．请描述计算机网络通信中基带、宽带和频带传输的特点：5．网际互连的目的是什么？请说明通信子网各层的设备及其特点：6．网络互联的目的是什么？并说明四种网络互联的中继设备的名称及其各自工作的OSI协议层次。
7．三层VLAN的工作方式三层交换技术就是二层交换技术＋三层转发技术。
传统的交换技术是在OSI网络标准模型中的第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发。
应用第三层交换技术即可实现网络路由的功能，又可以根据不同的网络状况做到最优的网络性能。
8．在2层采用什么方式来防止交换环路STP(Spanning Tree Protocol)是生成树协议的英文缩写。
该协议可应用于环路网络，通过一定的算法实现路径冗余，同时将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。
STP的基本原理是，通过在交换机之间传递一种特殊的协议报文(在IEEE 802.1D中这种协议报文被称为“配置消息”)来确定网络的拓扑结构。
配置消息中包含了足够的信息来保证交换机完成生成树计算。
9．请简述在广域网上第二层所采用的封装技术。
答：广域网数据链路层将数据传输到远程站点，定义了数据是如何进行封装的。
包括点到点协议（PPP）、高级数据链路控制（HDLC）协议、帧中继（Frame Relay）10．请描述请简述二层交换与三层交换的区别。
答：二层交换技术是最传统的交换技术，为了实现二层交换，交换机需要维护一张“MAC 地址、交换机端口”的硬件转发表，当交换机接收到数据时，根据数据包中的“目的MAC 地址”查询硬件转发表，匹配到相同“目的MAC地址”表项时根据对应的“交换机端口”进行线速的数据转发，由于“MAC地址”属于OSI网络参考模型中的第二层——数据链路层的地址，所以称为二层交换技术。
而为了实现三层交换技术，交换机将维护一张至少包括“目的IP地址，下一跳MAC地址”在内的硬件转发表，当交换机接收到数据时，根据数据包中的“目的IP地址”查询硬件转发表，根据匹配结果进行相应的数据转发，并且采用硬件芯片或高速缓存支持，可以达到线速。
由于“IP地址”属于OSI网络参考模型中的第三层——网络层的地址，所以称为三层交换技术。
11．简述VTP三种模式VTP(Virtuaal Terminal Protocol)模式有3种服务器模式(Server)客户机模式(Client)透明模式(Transparent)服务器模式(Server)提供VTP消息：包括VLAN ID和名字信息学习相同域名的VTP消息转发相同域名的VTP消息可以添加.删除和更改VLAN客户机模式(Client)请求VTP消息学习相同域名的VTP消息转发相同域名的VTP消息不可以添加.删除和更改VLAN透明模式(Transparent)不提供VTP消息不学习VTP消息转发VTP消息六．实践题1：某主机的IP地址是115.106.168.89/26，请给出其主机号：题2：现有IP地址为：176.90.80.70，请划分10个子网，写出其二进制的子网掩码，并列出其中的4个IP地址。
