10kV线路保护的整定值计算

合集下载

10kV配电线路保护的整定计算.doc

10kV配电线路保护的整定计算.doc

(2)过电流保护:按下列两种情况整定,取较大值。

①按躲过线路最大负荷电流整定。

随着调度自动化水平的提高,精确掌握每条线路的最大负荷电流成为可能,也变得方便。

此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。

为了计算方便,将此三项合并为综合系数KZ。

即:KZ=KK×Kzp/Kf式中KZ-综合系数KK-可靠系数,取1.1~1.2Izp-负荷自启动系数,取1~3Kf-返回系数,取0.85微机保护可根据其提供的技术参数选择。

而过流定值按下式选择:Idzl=KZ×Ifhmax式中Idzl-过流一次值Kz-综合系数,取1.7~5,负荷电流较小或线路有启动电流较大的负荷(如大电动机)时,取较大系数,反之取较小系数Ifhmax-线路最大负荷电流,具体计算时,可利用自动化设备采集最大负荷电流②按躲过线路上配变的励磁涌流整定。

变压器的励磁涌流一般为额定电流的4~6倍。

变压器容量大时,涌流也大。

由于重合闸装置的后加速特性(10kV线路一般采用后加速),如果过流值不躲过励磁涌流,将使线路送电时或重合闸重合时无法成功。

因此,重合闸线路,需躲过励磁涌流。

由于配电线路负荷的分散性,决定了线路总励磁涌流将小于同容量的单台变压器的励磁涌流。

因此,在实际整定计算中,励磁涌流系数可适当降低。

式中Idzl-过流一次值Kcl-线路励磁涌流系数,取1~5,线路变压器总容量较少或配变较大时,取较大值Sez-线路配变总容量Ue-线路额定电压,此处为10kV③特殊情况的处理:a.线路较短,配变总容量较少时,因为满足灵敏度要求不成问题,Kz或Klc应选较大的系数。

b.当线路较长,过流近后备灵敏度不够时(如15km以上线路),可采用复压闭锁过流或低压闭锁过流保护,此时负序电压取0.06Ue,低电压取0.6~0.7Ue,动作电流按正常最大负荷电流整定,只考虑可靠系数及返回系数。

当保护无法改动时,应在线路中段加装跌落式熔断器,最终解决办法是网络调整,使10kV 线路长度满足规程要求。

10kV 配电线路保护 整定计算

10kV 配电线路保护 整定计算

10kV 配电线路保护整定计算摘要:10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV变电所出线,有的线路由110kV变电所出线;有的线路上的配电变压器很小,最大不过100kVA,有的线路上却有几千kVA的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

关键词:10kV 配电线路保护整定计算110kV配电线路的特点10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV变电所出线,有的线路由110kV 变电所出线;有的线路上的配电变压器很小,最大不过100kVA,有的线路上却有几千kVA 的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

2问题的提出对于输电线路,由于其比较规范,一般无T接负荷,至多有一、二个集中负荷的T接点。

因此,利用规范的保护整定计算方法,各种情况均可一一计算,一般均可满足要求。

对于配电线路,由于以上所述的特点,整定计算时需做一些具体的特殊的考虑,以满足保护"四性"的要求。

3整定计算方案我国的10kV配电线路的保护,一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护,不能满足要求时,可考虑增加其它保护(如:保护Ⅱ段、电压闭锁等)。

下面的讨论,是针对一般保护配置而言的。

(1)电流速断保护:由于10kV线路一般为保护的最末级,或最末级用户变电所保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电所的线路,选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

10KV线路继电保护计算公式

10KV线路继电保护计算公式

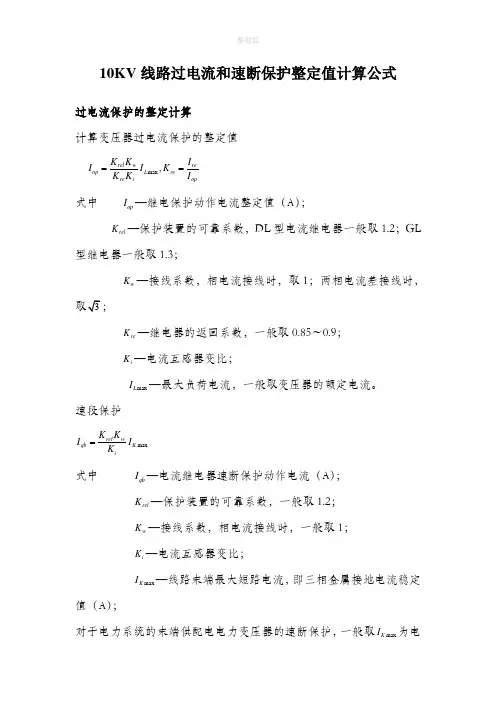

10KV 线路过电流和速断保护整定值计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I == 式中 op I —继电保护动作电流整定值(A );rel K —保护装置的可靠系数,DL 型电流继电器一般取1.2;GL型继电器一般取1.3;w K —接线系数,相电流接线时,取1;两相电流差接线时,;re K —继电器的返回系数,一般取0.85~0.9;i K —电流互感器变比;max L I —最大负荷电流,一般取变压器的额定电流。

速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流(A );rel K —保护装置的可靠系数,一般取1.2;w K —接线系数,相电流接线时,一般取1;i K —电流互感器变比;max K I —线路末端最大短路电流,即三相金属接地电流稳定值(A );对于电力系统的末端供配电电力变压器的速断保护,一般取max K I 为电力变压器一次额定电流的2~3倍。

一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ,动作时间t 为0.5S 。

速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ,动作时间t 为0S 。

速断保护动作电流整定为4A ,动作时限为0S 。

低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ,动作时间t 为0.5S 。

0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。

10kV配电线路保护的整定

10kV配电线路保护的整定

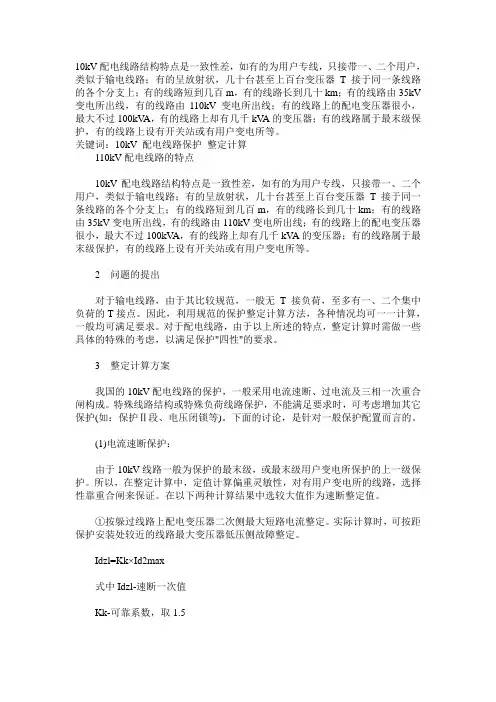

10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV 变电所出线,有的线路由110kV变电所出线;有的线路上的配电变压器很小,最大不过100kV A,有的线路上却有几千kV A的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

关键词:10kV 配电线路保护整定计算110kV配电线路的特点10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV变电所出线,有的线路由110kV变电所出线;有的线路上的配电变压器很小,最大不过100kV A,有的线路上却有几千kV A的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

2问题的提出对于输电线路,由于其比较规范,一般无T接负荷,至多有一、二个集中负荷的T接点。

因此,利用规范的保护整定计算方法,各种情况均可一一计算,一般均可满足要求。

对于配电线路,由于以上所述的特点,整定计算时需做一些具体的特殊的考虑,以满足保护"四性"的要求。

3整定计算方案我国的10kV配电线路的保护,一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护,不能满足要求时,可考虑增加其它保护(如:保护Ⅱ段、电压闭锁等)。

下面的讨论,是针对一般保护配置而言的。

(1)电流速断保护:由于10kV线路一般为保护的最末级,或最末级用户变电所保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电所的线路,选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

①按躲过线路上配电变压器二次侧最大短路电流整定。

10千伏线路保护定值简单整定方法

10千伏线路保护定值简单整定方法

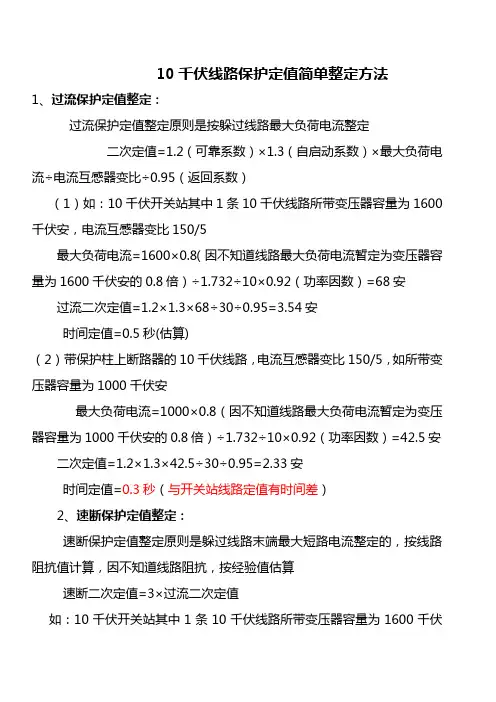

10千伏线路保护定值简单整定方法1、过流保护定值整定:过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2(可靠系数)×1.3(自启动系数)×最大负荷电流÷电流互感器变比÷0.95(返回系数)(1)如:10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安,电流互感器变比150/5最大负荷电流=1600×0.8(因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍)÷1.732÷10×0.92(功率因数)=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)(2)带保护柱上断路器的10千伏线路,电流互感器变比150/5,如所带变压器容量为1000千伏安最大负荷电流=1000×0.8(因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍)÷1.732÷10×0.92(功率因数)=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒(与开关站线路定值有时间差)2、速断保护定值整定:速断保护定值整定原则是躲过线路末端最大短路电流整定的,按线路阻抗值计算,因不知道线路阻抗,按经验值估算速断二次定值=3×过流二次定值如:10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安,电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒(柱上断路器线路定值有时间差)(3)带保护柱上断路器的10千伏线路,电流互感器变比150/5,如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒(柱上断路器线路定值有时间差)以上只是估算,具体要以设计院或电业局计算为准,请指正。

10kv线路保护整定计算公式汇总

10kv线路保护整定计算公式汇总

10kv线路保护整定计算公式汇总继电保护整定计算公式汇编为进一步规范供电系统继电保护整定计算工作,提高保护的可靠性快速性、灵敏性,为此,将常用的继电保护整定计算公式汇编如下,仅供参考。

有不当之处希指正:一、电力变压器的保护:1、瓦斯保护:作为变压器内部故障(相间、匝间短路)的主保护,根据规定,800KVA以上的油浸变压器,均应装设瓦斯保护。

(1)重瓦斯动作流速:0.7~1.0m/s。

(2)轻瓦斯动作容积:S b<1000KVA:200±10%cm3;S b在1000~15000KVA:250±10%cm3;S b在15000~100000KV A:300±10%cm3;S b>100000KV A:350±10%cm3。

2、差动保护:作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。

包括平衡线圈I、II及差动线圈。

3、电流速断保护整定计算公式:(1)动作电流:Idz=Kk×I(3)dmax212 继电器动作电流:ui d jx K dzj K K I K K I =2max )3(其中:K k —可靠系数,DL 型取1.2,GL 型取1.4K jx —接线系数,接相上为1,相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式:按躲过变压器空载投运时的励磁涌流计算速断保护值,其公式为:i e jx K dzj K I K K I 1??=其中:K k —可靠系数,取3~6。

K jx —接线系数,接相上为1,相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比(2)速断保护灵敏系数校验:3 21min )2(??=i dzj d l K I I K其中:I (2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i —电流互感器变比4、过电流保护整定计算公式:(1)继电器动作电流:i f ejx K dzj K K I K K I =1其中:K k —可靠系数,取2~3(井下变压器取2)。

10kV配电线路保护的整定计算.

10kV配电线路保护的整定计算.

10kV线路保护的整定10 kV配电线路结构复杂,有的是用户专线,只接一两个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几十米,有的线路长到几十千米;有的线路上配电变压器容量很小,最大不超过100 kVA,有的线路上却达几千千伏安的变压器;有的线路上设有开关站或用户变电站,还有多座并网小水电站等。

有的线路属于最末级保护。

陕西省镇安电网中运行的35 kV变电站共有7座,主变压器10台,总容量45.65 MVA;35 kV线路8条,总长度135 km;10 kV线路36条,总长度1240 km;并网的小水电站41座(21条上网线路),总装机容量17020 kW。

1 10 kV线路的具体问题对于输电线路而言,一般无T接负荷,至多T接一、两个集中负荷。

因此,利用规范的保护整定计算方法,各种情况都能够计算,一般均满足要求。

但对于10 kV配电线路,由于以上所述的特点,在设计、整定、运行中会碰到一些具体问题,整定计算时需做一些具体的、特殊的考虑,以满足保护的要求。

2 保护整定应考虑系统运行方式按《城市电力网规划设计导则》,为了取得合理的经济效益,城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制,使各级电压下断路器的开断电流以及设备的动热稳定电流得到配合,该导则推荐10 kV短路电流I k≤16 kA。

系统最大运行方式,流过保护装置短路电流最大的运行方式(由系统阻抗最小的电源供电)。

系统最小运行方式,流过保护装置短路电流最小的运行方式(由系统阻抗最大的电源供电)。

在无110 kV系统阻抗资料的情况时,由于3~35 kV系统容量与110 kV系统比较,相对较小,其各元件阻抗相对较大,则可近似认为110 kV系统容量为无穷大,对实际计算结果没有多大影响。

选取基准容量Sjz = 100 MVA,10 kV基准电压Ujz = 10.5kV,10 kV基准电流Ijz = 5.5 kA,10 kV基准阻抗Zjz = 1.103Ω。

10kv线路保护整定计算公式汇总

10kv线路保护整定计算公式汇总

继电保护整定计算公式汇编 为进一步规范供电系统继电保护整定计算工作,提高保护的可靠性快速性、灵敏性,为此,将常用的继电保护整定计算公式汇编如下,仅供参考。

有不当之处希指正:一、 电力变压器的保护:1、 瓦斯保护:作为变压器内部故障(相间、匝间短路)的主保护,根据规定,800KVA 以上的油浸变压器,均应装设瓦斯保护。

(1) 重瓦斯动作流速:0.7~1.0m/s 。

(2)轻瓦斯动作容积:S b <1000KVA :200±10%cm 3;S b 在1000~15000KVA :250±10%cm 3;S b 在15000~100000KVA :300±10%cm 3;S b >100000KVA :350±10%cm 3。

2、差动保护:作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。

包括平衡线圈I 、II 及差动线圈。

3、 电流速断保护整定计算公式:(1)动作电流:Idz=Kk ×I(3)dmax2 继电器动作电流:u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中:K k —可靠系数,DL 型取1.2,GL 型取1.4K jx —接线系数,接相上为1,相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式:按躲过变压器空载投运时的励磁涌流计算速断保护值,其公式为:其中:K k—可靠系数,取3~6。

K jx—接线系数,接相上为1,相差上为√3I1e—变压器一次侧额定电流K i—电流互感器变比(2)速断保护灵敏系数校验:其中:I(2)dmin1—变压器一次最小两相短路电流I dzj—速断保护动作电流值K i—电流互感器变比4、过电流保护整定计算公式:(1)继电器动作电流:其中:K k—可靠系数,取2~3(井下变压器取2)。

K jx—接线系数,接相上为1,相差上为√3I1e—变压器一次侧额定电流K f—返回系数,取0.85K i—电流互感器变比(2)过流保护灵敏系数校验:其中:I(2)dmin2—变压器二次最小两相短路电流I dzj—过流保护动作电流值K i—电流互感器变比K u—变压器的变比过流保护动作时限整定:一般取1~2S。

10KV配电线路继电保护整定计算方案

10KV配电线路继电保护整定计算方案

10KV配电线路继电保护整定计算方案
整定计算方案:10KV配电线路继电保护
1. 确定选取的保护装置:根据配电线路的特点和需要保护的对象,选择合适的继电保护装置,例如过流保护装置、差动保护装置等。

2. 确定继电保护的参数:根据配电线路的额定电流和短路电流等参数,确定继电保护的整定参数。

3. 确定动作特性和动作时间:根据配电线路的工作特点和保护要求,确定继电保护的动作特性和动作时间。

动作特性包括过流保护的动作特性曲线,差动保护的灵敏度和误动特性等。

4. 确定差动保护的整定参数:对于差动保护,需要确定比率整定系数、动作时间设置、零序电流补偿系数等参数,以确保差动保护的准确性和可靠性。

5. 进行整定计算:根据获取的配电线路的参数和要求,进行整定计算,确定继电保护的动作参数和特性。

6. 验证整定方案:通过模拟和实际测试,验证整定方案的正确性和可行性,以确保继电保护能够满足配电线路的保护要求。

7. 完善整定方案:根据测试结果和实际情况,对整定方案进行修正和完善,以适应特殊情况和提高保护的准确性和可靠性。

需要注意的是,继电保护的整定方案需要根据具体的配电线路情况进行设计和计算,因此以上步骤只是一个一般的指导方案,对于具体的情况需要根据实际情况进行调整和补充。

如果不具
备专业知识和技能,建议咨询专业的电力工程师进行整定计算方案的制定。

10kV配电系统继电保护的配置与整定值计算

10kV配电系统继电保护的配置与整定值计算

笔者曾做过10多个10kV配电所的继电保护方案、整定计算,为保证选择性、可靠性,从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则(1)需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。

(2)可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式(1)按《城市电力网规划设计导则》:为了取得合理的经济效益,城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制,使各级电压断路器的开断电流以及设备的动热稳定电流得到配合,该导则推荐10kV短路电流宜为Ik≤16kA,为提高供电可靠性、简化保护、限制短路电流,110kV站两台变压器采用分列运行方式,高低压侧分段开关均采用备用电源自动投入。

(2)系统最大运行方式:110kV系统由一条110kV系统阻抗小的电源供电,本计算称方式1。

(3)系统最小运行方式:110kV系统由一条110kV系统阻抗大的电源供电,本计算称方式2。

(4)在无110kV系统阻抗资料的情况时,由于3~35kV系统容量与110kV系统比较相对较小,其各元件阻抗相对较大,则可认为110kV系统网络容量为无限大,对实际计算无多大影响。

(5)本计算:基准容量Sjz=100MVA,10KV基准电压Ujz=10.5kV,10kV基准电流Ijz=5.5kA。

三、10kV系统保护参数只设一套,按最大运行方式计算定值,按最小运行方式校验灵敏度(保护范围末端,灵敏度KL≥1.5,速断KL≥2,近后备KL≥1.25,远后备保护KL≥1.2)。

四、短路电流计算110kV站一台31.5MVA,10kV4km电缆线路(电缆每km按0.073,架空线每km按0.364)=0.073×4=0.29。

10kV开关站1000kVA:(至用户变电所电缆长度只有数十米至数百米,其阻抗小,可忽略不计)。

配电网自动化系统的10kV线路继电保护整定计算

配电网自动化系统的10kV线路继电保护整定计算

配电网自动化系统的 10kV线路继电保护整定计算摘要:针对配电网自动化系统的线路进行分析,其具体要涉及到三个或三个以上的开关保护整定,如果每个开关都对一级保护进行设置,将会存在由于保护时限紧张而无法配合的问题。

常规10KV线路的两段式过流保护在时限方面无法使配电网自动化线路的多级开关保护时限配合要求得到满足,对此需要采取分级整定的方法对配电网多个开关,按照其具体保护安装位置和接带负荷性质进行划分,从而形成三级整定模式。

本文针对配电网自动化系统的10KV线路继电保护整定计算进行分析,介绍了常规10KV线路继电保护的整定方案,探讨了配电网自动化系统的10KV线路保护整定,并针对其继电保护整定计算流程进行具体阐述,希望能够为相关研究人员起到一些参考和借鉴。

关键词:配电网自动化系统;10KV线路;继电保护;整定计算配电网自动化系统可以有效实现配电网运行期间的自动化监视和控制,同时还能够实时监控配电网,对故障问题进行自动隔离,并及时恢复供电。

针对自动化系统而言,其可以自动隔离故障和恢复供电,因此在线路有故障问题发生时,系统能够对故障进行自动定位,并将其两侧开关及时断开,从而使故障区得到隔离,对非故障区的供电进行恢复。

对比传统人工的故障查找和修复方式,配电网自动化系统的建立,可以使停电范围得到缩小,使停电时间得到减少,从而有效保证供电可靠性。

随着社会经济的持续发展,对供电可靠性也提出了更高要求,这需要对配电网有效开展继电保护工作。

而配电网线路在保护配置和定值等方面的设置,对继电保护动作的性能具有重要影响,因此相关工作人员需要通过运用配电网自动化系统来合理制定10KV线路的保护整定方案,使配电网的供电质量得到有效提高。

一、常规10KV线路继电保护整定方案针对10KV线路继电保护进行分析,其常规继电保护整定方案具体如下。

(一)配电网结构随着我国电力事业的快速发展,配电网结构也逐渐变得更加复杂,其由传统的单一辐射型结构,逐渐向多分段多联络的网格化结构进行转变。

10kv保护定值计算口诀

10kv保护定值计算口诀

10kv保护定值计算口诀
10kv保护定值计算口诀是“电流乘以时间等于电量,电量除以电压等于电容,电容乘以系数等于定值”。

这个口诀的含义是在计算10kv保护定值时,需要先计算电流乘以时间得到电量,然后将电量除以电压得到电容,最后将电容乘以系数得到定值。

具体来说,10kv保护定值计算的步骤如下:1. 计算电流乘以时间得到电量,公式为Q=I*t,其中Q表示电量,I表示电流,t表示时间。

2. 将电量除以电压得到电容,公式为C=Q/U,其中C表示电容,U表示电压。

3. 将电容乘以系数得到定值,公式为定值= C*k,其中k表示系数。

需要注意的是,10kv保护定值计算中的电流、时间、电压和系数都需要根据具体情况进行确定,而电容则是根据电量和电压计算得出的。

因此,在进行10kv保护定值计算时,需要先了解具体的电路参数和保护要求,才能正确地应用口诀进行计算。

10KV线路定值计算

10KV线路定值计算

3整定计算方案我国的10kV配电线路的保护,一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护,不能满足要求时,可考虑增加其它保护(如:保护Ⅱ段、电压闭锁等)。

下面的讨论,是针对一般保护配置而言的。

(1)电流速断保护:由于10kV线路一般为保护的最末级,或最末级用户变电所保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电所的线路,选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

①按躲过线路上配电变压器二次侧最大短路电流整定。

实际计算时,可按距保护安装处较近的线路最大变压器低压侧故障整定。

Idzl=Kk×Id2max式中Idzl-速断一次值Kk-可靠系数,取1.5Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外),线路速断定值与主变过流定值相配合。

Ik=Kn×(Igl-Ie)式中Idzl-速断一次值Kn-主变电压比,对于35/10降压变压器为3.33Igl-变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理:a.线路很短,最小方式时无保护区;或下一级为重要的用户变电所时,可将速断保护改为时限速断保护。

动作电流与下级保护速断配合(即取1.1倍的下级保护最大速断值),动作时限较下级速断大一个时间级差(此种情况在城区较常见,在新建变电所或改造变电所时,建议保护配置用全面的微机保护,这样改变保护方式就很容易了)。

在无法采用其它保护的情况下,可靠重合闸来保证选择性。

b.当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时,不能与主变过流配合。

c.当线路较长且较规则,线路上用户较少,可采用躲过线路末端最大短路电流整定,可靠系数取1.3~1.5。

此种情况一般能同时保证选择性与灵敏性。

d.当速断定值较小或与负荷电流相差不大时,应校验速断定值躲过励磁涌流的能力,且必须躲过励磁涌流。

探析10kV配电继电保护配置及整定计算

探析10kV配电继电保护配置及整定计算

探析 10kV 配电继电保护配置及整定计算发布时间:2021-05-06T16:42:47.230Z 来源:《当代电力文化》2021年第3期作者:么丽娟[导读] 10kV配电系统广泛地应用在城镇和乡村的用电中,但在继电保护配置及定值计算方面往往不完善么丽娟国网山东省电力公司冠县供电公司山东聊城 252500摘要: 10kV配电系统广泛地应用在城镇和乡村的用电中,但在继电保护配置及定值计算方面往往不完善,常发生故障时断路器拒动或越级跳闸,影响单位用电和系统安全,因此完善配置10kV配电系统的保护及正确计算定值十分重要。

本文即针对此展开了具体分析。

关键词: 10kV配电系统;继电保护配置;整定计算随着社会及经济的发展,人们的生活水平不断提高,居民、工业发展等对用电需求量越来越大。

继电保护配置在保障安全用电上起着重要的作用。

电力资源供应体系中,配网线路是最重要也是最关键的环节,在电力资源的转换及输送中起着重要的作用,配网中继电保护配置及整定计算是非常重要的环节,继电保护能有效预防电力事故的发生,避免造成严重的经济损失。

整定计算作为继电保护工作中的重要内容,对其进行正确的整定计算,可以保障保护装置充分地发挥其作用。

因此对电网继电保护配置及整定计算不断地进行优化,保障电力系统的安全运行,防止系统遭到破坏是电力工程事业中的重要工作。

1. 继电保护配置的任务和重要性继电保护装置是为电力系统中有设备出现故障问题或者存在异常情况时,有异常电流出现且超过了继电保护装置的最大电流而发生的跳闸动作,同时向电力系统发出警报信息,再由专业人员对故障出现的位置及类型进行分析和判断。

如果是因为电力系统中的元器件发生短路或者断路,该系统会出现选择性的信号,并对故障电路保护系统进行及时的断开,以保障电力故障不会产生异常电流及电压,影响其他的元器件,进而可以避免电力系统中出现大面积的损坏。

继电保护配置是电力系统的重要组成部分,可以保障电力系统运行的安全性和稳定性。

10kV配电线路保护的整定计算专题

10kV配电线路保护的整定计算专题

10kV配电线路保护的整定计算专题第一篇:10kV配电线路保护的整定计算专题10kV配电线路保护的整定计算10kV配电线路的特点10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV变电所出线,有的线路由110kV 变电所出线;有的线路上的配电变压器很小,最大不过100kVA,有的线路上却有几千kVA的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

问题的提出对于输电线路,由于其比较规范,一般无T接负荷,至多有一、二个集中负荷的T接点。

因此,利用规范的保护整定计算方法,各种情况均可一一计算,一般均可满足要求。

对于配电线路,由于以上所述的特点,整定计算时需做一些具体的特殊的考虑,以满足保护“四性”的要求。

整定计算方案我国的10kV配电线路的保护,一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护,不能满足要求时,可考虑增加其它保护(如:保护Ⅱ段、电压闭锁等)。

下面的讨论,是针对一般保护配置而言的。

(1)电流速断保护:由于10kV线路一般为保护的最末级,或最末级用户变电所保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电所的线路,选择性靠重合闸来保证。

在以下两种计算结果中选较大值作为速断整定值。

①按躲过线路上配电变压器二次侧最大短路电流整定。

实际计算时,可按距保护安装处较近的线路最大变压器低压侧故障整定。

Idzl=Kk×Id2max式中Idzl-速断一次值Kk-可靠系数,取1.5Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外),线路速断定值与主变过流定值相配合。

Ik=Kn×(Igl-Ie)式中Idzl-速断一次值Kn-主变电压比,对于35/10降压变压器为3.33Igl-变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理:a.线路很短,最小方式时无保护区;或下一级为重要的用户变电所时,可将速断保护改为时限速断保护。

10kV配电线路保护的整定计算

10kV配电线路保护的整定计算

10kV配电线路微机保护的整定计算10kV配电线路结构特点是一致性差,如有的为用户专线,只接带一、二个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m,有的线路长到几十km;有的线路由35kV变电所出线,有的线路由110kV 变电所出线;有的线路上的配电变压器很小,最大不过100kVA,有的线路上却有上万kVA 的变压器;有的线路属于最末级保护,有的线路上设有开关站或有用户变电所等。

对于输电线路,由于其比较规范,一般无T接负荷,至多有一、二个集中负荷的T接点。

因此,利用规范的保护整定计算方法,各种情况均可一一计算,一般均可满足要求。

对于配电线路,由于以上所述的特点,整定计算时需做一些具体的特殊的考虑,以满足保护"四性"的要求。

10kV配电线路微机保护,一般采用电流速断、过电流、重合闸、过流加速段、过负荷报警等构成。

下面将分别从这几点展开讨论。

1 电流速断保护:由于10kV线路一般为保护的最末级,或最末级用户变电所保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电所的线路,选择性靠重合闸来保证。

①电流定值按躲过线路上配电变压器二次侧最大短路电流整定。

实际计算时,可按距保护安装处较近的线路最大变压器低压侧故障整定,或直接把最大变压器置于线路首端计算其二次侧最大短路电流。

在进行10kV线路短路计算时,不可以简单认为线路每公里阻抗为0.4Ω/公里,因为10kV线路大部分是由LGJ-210及以下导线构成,电阻值与电抗值之比均大于0.3,LGJ-70及以下导线电阻值均已超过电抗值,所以线路电阻不能再忽略,需采用公式。

电阻R的计算需每种型号导线电阻的相加,可以借助Excel表格来计算由于电网的不断变化,最大配变容量可比实际最大配变大一些,比如实际最大配变为1000kVA,最大配变容量可根据配电地区经济发展态势选择为1250kVA或1600kVA。

10KV线路继电保护计算公式

10KV线路继电保护计算公式

10KV 线路过电流和速断保护整定值计算公式过电流保护的整定计算计算变压器过电流保护的整定值m a x ,r e l w r e o p L r e r e i o pK K I I I K K K I == 式中 op I —继电保护动作电流整定值(A );rel K —保护装置的可靠系数,DL 型电流继电器一般取1.2;GL 型继电器一般取1.3;w K —接线系数,相电流接线时,取1;两相电流差接线时,取3;re K —继电器的返回系数,一般取0.85~0.9;i K —电流互感器变比;max L I —最大负荷电流,一般取变压器的额定电流。

速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流(A );rel K —保护装置的可靠系数,一般取1.2;w K —接线系数,相电流接线时,一般取1;i K —电流互感器变比;max K I —线路末端最大短路电流,即三相金属接地电流稳定值(A );对于电力系统的末端供配电电力变压器的速断保护,一般取max K I 为电力变压器一次额定电流的2~3倍。

一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ,动作时间t 为0.5S 。

速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ,动作时间t 为0S 。

速断保护动作电流整定为4A ,动作时限为0S 。

低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ,动作时间t 为0.5S 。

0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。

10kv线路保护整定计算公式汇总

10kv线路保护整定计算公式汇总

继电保护整定计算公式汇编为进一步规范供电系统继电保护整定计算工作,提高保护的可靠性快速性、灵敏性,为此,将常用的继电保护整定计算公式汇编如下,仅供参考。

有不当之处希指正:一、电力变压器的保护:1、瓦斯保护:作为变压器内部故障(相间、匝间短路)的主保护,根据规定,800KVA以上的油浸变压器,均应装设瓦斯保护。

(1)重瓦斯动作流速:0.7~1.0m/s。

(2)轻瓦斯动作容积:S b<1000KVA:200±10%cm3;S b在1000~15000KVA:250±10%cm3;S b在15000~100000KVA:300±10%cm3;S b>100000KVA:350±10%cm3。

2、差动保护:作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。

包括平衡线圈I、II及差动线圈。

3、电流速断保护整定计算公式:(1)动作电流:Idz=Kk×I(3)dmax2继电器动作电流:u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中:K k —可靠系数,DL 型取1.2,GL 型取1.4K jx —接线系数,接相上为1,相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式:按躲过变压器空载投运时的励磁涌流计算速断保护值,其公式为:i ejx K dzj K I K K I 1⨯⨯=其中:K k —可靠系数,取3~6。

K jx —接线系数,接相上为1,相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比(2)速断保护灵敏系数校验:21min )2(〉⨯=i dzj d l K I I K其中:I (2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i —电流互感器变比4、过电流保护整定计算公式:(1) 继电器动作电流: i f e jx K dzj K K I K K I ⨯⨯⨯=1其中:K k —可靠系数,取2~3(井下变压器取2)。

10kV单侧电源线路保护整定计算

10kV单侧电源线路保护整定计算

·28·NO.8 2018( Cumulativety NO.20 )中国高新科技China High-tech 2018年第8期(总第20期)10kV配电线路在电网中比较普遍,如一般工商业的用电、居民生活用电均可以采用10kV电压等级。

由于10kV配电线路的普遍性,其线路保护计算也比较成熟,但不同的电气系统,线路保护的计算也略有不同,配置保护的形式也不尽相同。

本文以10kV 单侧电源线路保护为例,计算相应的保护数值。

1 10kV单侧电源线路系统图图1 10kV线路系统图某10kV电测电源线路系统图如图1所示,其系统的详细参数为:(1)系统最大额定功率:;最小额定功率。

(2)配电线路电缆型号:YJV 22-3×300(交联聚乙烯铠装电缆);长度:L=1km;单位电抗:。

(3)变压器(T 1、T 2)型号:S C B 10-10/0.4-1250,短路阻抗U k %=6.14,接线联接组别:Dyn11。

(4)电流互感器变比:。

2 基准值相关参数计算基准值取值:电流基准值:2.1 电源侧电抗最大运行方式时,系统电源侧电抗:最小运行方式时,系统电源侧电抗:2.2 电缆电抗标幺值计算2.3 变压器电抗标幺值T1变压器电抗:T2变压器电抗:10kV单侧电源线路保护整定计算张 伟 张宗成 吴旭东 施利金(中国航发北京航空材料研究院,北京 100095)摘要:不同的电气系统,线路保护的计算也略有不同,配置保护的形式也不尽相同。

文章介绍了10kV配电线路最大运行方式和最小运行方式相关参数的计算方法,对配电线路无时限电流速断保护、过电流保护,以及配电变压器过电流保护进行计算。

关键词:10kV配电线路;速断;过电流;保护计算 文献标识码:A 中图分类号:TM642文章编号:2096-4137(2018)08-028-02 DOI:10.13535/ki.10-1507/n.2018.08.10收稿日期:2018-03-07作者简介:张伟(1984-),男,河北涉县人,中国航发北京航空材料研究院工程师,硕士,研究方向:电力系统运行及继电保护。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10kV线路保护的整定值计算
摘要:对10 kV线路继电保护的整定计算中存在的特殊问题,提出了解决的方法。

关键词:10 kV线路继电保护整定计算
10 kV配电线路结构复杂,有的是用户专线,只接一两个用户,类似于输电线路;有的呈放射状,几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几十米,有的线路长到几十千米;有的线路上配电变压器容量很小,最大不超过100 kV A,有的线路上却达几千千伏安的变压器;有的线路上设有开关站或用户变电站,还有多座并网小水电站等。

有的线路属于最末级保护。

陕西省镇安电网中运行的35 kV变电站共有7座,主变压器10台,总容量45.65 MV A;35 kV线路8条,总长度135 km;10 kV线路36条,总长度1240 km;并网的小水电站41座(21条上网线路),总装机容量17020 kW。

1 10 kV线路的具体问题
对于输电线路而言,一般无T接负荷,至多T接一、两个集中负荷。

因此,利用规范的保护整定计算方法,各种情况都能够计算,一般均满足要求。

但对于10 kV配电线路,由于以上所述的特点,在设计、整定、运行中会碰到一些具体问题,整定计算时需做一些具体的、特殊的考虑,以满足保护的要求。

2 保护整定应考虑系统运行方式来源:
按《城市电力网规划设计导则》,为了取得合理的经济效益,城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制,使各级电压下断路器的开断电流以及设备的动热稳定电流得到配合,该导则推荐10 kV短路电流I k≤16 kA。

系统最大运行方式,流过保护装置短路电流最大的运行方式(由系统阻抗最小的电源供电)。

系统最小运行方式,流过保护装置短路电流最小的运行方式(由系统阻抗最大的电源供电)。

在无110 kV系统阻抗资料的情况时,由于3~35 kV系统容量与110 kV系统比较,相对较小,其各元件阻抗相对较大,则可近似认为110 kV系统容量为无穷大,对实际计算结果没有多大影响。

选取基准容量Sjz = 100 MV A,10 kV基准电压Ujz = 10.5kV,10 kV基准电流Ijz = 5.5 kA,10 kV基准阻抗Zjz = 1.103Ω。

3 整定计算方案
10 kV配电线路的保护,一般采用瞬时电流速断(Ⅰ段)、定时限过电流(III段)及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护,不能满足要求时,可考虑增加其它
保护,如保护Ⅱ段、电流电压速断、电压闭锁过电流、电压闭锁方向过电流等。

现针对一般保护配置进行分析。

来源:
3.1 瞬时电流速断保护
由于10 kV线路一般为多级保护的最末级,或最末级用户变电站保护的上一级保护。

所以,在整定计算中,定值计算偏重灵敏性,对有用户变电站的线路,选择性靠重合闸来纠正。

分为两种类型进行整定计算。

放射状类型:按躲过本线路末端(主要考虑主干线)最大三相短路电流整定。

时限整定为0 s(保护装置只有固有动作时间无人为延时)。

专线类型:按躲过线路上配电变压器低压侧出口最大三相短路电流整定。

时限整定为0 s(保护装置只有固有动作时间无人为延时)。

特殊问题的解决如下。

当线路很短时,最小方式时无保护区;或下一级为重要的用户变电站时,可将速断保护改为限时电流速断保护。

动作电流与下级电流速断保护配合(即取1.1倍的下级保护最大速断值),动作时限较下级电流速断大一个时间级差,此种情况在城区较常见,在新建变电站或改造变电站时,建议保护配置采用微机保护,这样改变保护方式就非常容易。

在无法采用其它保护的情况下,可依靠重合闸来保证选择性。

当线路较长且较规则,线路上用户较少,可采用躲过线路末端最大三相短路电流整定。

此种情况一般能同时保证选择性与灵敏性,按放射状类型整定。

本文转载自『我爱电气网』 我爱电气-打造最专业的电气网! 对于多条线路重叠故障,引起主变压器断路器越级跳闸时,按常规,在继电保护整定计算中是不考虑重叠故障的,但可采用加装瞬时电流速断保护,一般可整定于0 s 动作,使线路故障在尽可能短的时限内切除;在上下级保护时限配合可能的情况下,适当调整10 kV线路过电流保护与主变压器过电流保护的时限级差,以使主变压器过电流保护有足够的返回时间。

对于10 kV开关站进线保护,其速断保护按所有出现的最大一台变压器速断保护相配合(带延时)。

双侧电源线路的方向电流速断保护定值,应按躲过本线路末端最大三相短路电流整定;无方向的电流速断保护定值应按躲过本线路两侧母线最大三相短路电流整定。

对双回线路,应以单回运行作为计算的运行方式;对环网线路,应以开环方式作为计算的运行方式。

单侧电源线路的电流速断保护定值,按双侧电源线路的方向电流速断保护的方法整定。

对于接入供电变压器的终端线路(含T接供电变压器或供电线路),如变压器装有差动保护,线路电流速断保护定值,允许按躲过变压器低压侧母线三相最大短路电流整定。

如变压器以电流速断作为主保护,则线路电流速断保护应与变压器电流速断保护配合整定。

来源:高压开关网
灵敏度校验(保护性能分析)。

按最大运行方式下,线路最大保护范围不应小于线路全长的50%。

按最小运行方式下,线路最小保护范围不应小于线路全长的15%~20%。

瞬时电流速断保护虽能迅速切除短路故障,但不能保护线路全长。

3.2 定时限过电流保护
按躲过本线路最大负荷电流整定。

时限整定为0.3s(微机保护),按阶梯型原则整定。

特殊问题的解决如下。

当线路较长,过电流保护灵敏度不够时(如20 km以上线路),可采用复压闭锁过流或低压闭锁过流保护,此时负序电压取0.06Ue(Ue为额定电压),低电压取0.6~0.7Ue,动作电流按正常最大负荷电流整定,只考虑可靠系数及返回系数。

当保护无法改动时,应在该线路适当处加装柱上断路器或跌落式熔断器,作为后一段线路的主保护,其额定电流按后面一段线路的最大负荷电流选取。

最终解决办法是调整网络结构,使10 kV线路供电半径符合规程要求。

当过电流保护,灵敏度不够时(如变压器为5~10kV A或线路极长),由于每台变压器高压侧均有跌落式熔断器,因此可不予考虑。

当过电流定值偏大,甚至大于瞬时电流速断定值时,而导致保护灵敏度不够时,可考虑保证1.5倍的灵敏度(近后备)整定。

对于时限级差配合无法满足整定要求时,因10 kV线路保护处于系统多级保护的最末端,而上级后备保护动作时限限制在一定数值范围内,可能会出现时限逐级配合后无法满足要求时,对于只有一台主变压器的变电站,可采用主变压器高压侧过电流保护相同的动作时限,使主变压器10 kV断路器动作时间增加0.5 s,有利于该断路器与10kV线路保护的配合。

与逐级配合整定相比,对用户的停电影响相同,在实际中也是允许的。

对于上网小水电10 kV线路,应躲过小水电输送的最大三相短路电流,按双侧电源线路考虑,采用方向过电流保护。

4 三相一次重合闸
10 kV配电线路一般采用后加速的三相一次重合闸,由于安装于末级保护上,所以不需要与其他保护配合。

考虑的主要是重合闸的重合成功率,以使用户负荷尽量少影响。

根据有关统计分析,架空线路的瞬时性故障次数,约占故障次数的70%左右,重合闸的成功率约50%~70%。

因而重合闸对电力系统供电可靠性起了很大的作用。

重合闸整定时间, 应等于线路对有足够灵敏系数的延时段保护的动作时间,加上故障点
足够断电去游离时间和裕度时间,再减去断路器合闸固有时间。

来源:高压开关网
单侧电源线路的三相重合闸时间除应大于故障点断电去游离时间外,还应大于断路器及操作机构, 复归原状准备好再次动作的时间。

单侧电源线路的三相一次重合闸动作时间不宜小于1 s。

双侧电源线路的三相重合闸时间,除了考虑单侧电源线路重合闸的因素外,还应考虑线路两侧保护装置,以不同时间切除故障的可能性。

对于多回线并列运行的双侧电源线路的三相一次重合闸,其无电压检定侧的动作时间不宜小于5 s。

在10 kV配电线路中,多为照明负荷,供电可靠性要求较低,短时停电不会造成很大的损失。

为了保证瞬时性故障能可靠消除,提高重合闸的重合成功率,可酌情延长重合闸动作时间,一般采用1.5 s的重合闸时间。

10 kV配电线路继电保护的配置虽然简单,但由于线路的复杂性和负荷的多变性,在保护装置的选型上值得重视。

根据镇安电网保护配置情况及运行经验,建议在新建变电站保护配置中采用微机保护。

微机保护在具备电流速断、过电流及重合闸的基础上,还应具备低压(或复压)闭锁、时限速断、带方向保护等功能,以适应线路及负荷变化对保护方式的不同要求。

该整定计算方案经多年运行考验,符合选择性、灵敏性、速动性、可靠性“四性”原则,对于10 kV配电线路,动作时间小于0.5 s,保证了10 kV设备和线路的热稳定,同时选择性好,动作时间准确,未出现误动情况,保证了供电的可靠性。

本文转载自『我爱电气网』 我爱电气-打造最专业的电气网!。
