供水管线穿越、交叉施工方案

供水管线穿越、交叉施工方案

东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉,该交叉处为垂直交叉。

现供水管线管顶标高与源水管线管底标高距离为50cm(详见断面示意图)。

在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。

二、工艺流程:管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定:熟悉施工图纸,开挖前需现场技术人员与花街水厂技术人员相互协调配合,确定管线具体位置,定桩并撒灰线标明。

2、打钢板桩:先由测量人员定出打钢板桩轴线,撒石灰线。

防止打桩时偏差错位.采用单根打入法插打钢板桩。

相对桩长的垂直度允许偏差一般不得超过2%。

源水管线两侧10米连续打钢板桩加以保护,然后挖出源水管线位置,并在源水管线下两侧斜打钢板桩,用型钢焊接在钢板桩上做成支撑对源水管线进行加固.3、管线基坑开挖:管线上方必须采用机械开挖,需配备一名技术管理人员现场指挥并随时测量,开挖位置及深度进行严格控制.挖出管道后采用人工和机械相结合开挖.按设计开挖线进行开挖,施工过程中应确保边坡稳定,防止坍塌.开挖料应运至指定堆场,避免二次转运。

4、管线回填为防止土方回填后沉降对源水管线造成破坏,在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固,源水管线顶以上部分用级配碎石进行回填。

5、由于管线施工的特殊性,原有源水管道材料老化,管线开挖前花街水厂需指派抢修人员、备好材料,预防对源水管线造成破坏后及时抢修.施工方案断面图沟槽断面图三、施工准备1、技术准备:首先备齐线路的施工图、认定的规范及有关事宜,然后按批准的施工方案进行施工。

2、物资准备:准备好一切对原水管线造成破坏的材料及施工中所用的材料。

备足安全用具如:彩旗、警示牌等对管道进行标注。

3、设备准备:在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场,并做好安全检查。

供水管道穿越工程施工方案

供水管道穿越工程施工方案

供水管道穿越工程施工方案一、施工前的准备工作1. 项目背景介绍供水管道穿越工程是指在地下埋设的供水管道需要穿越其他地下设施或障碍物时进行的施工工程。

在城市化进程中,供水管道穿越工程日益频繁,因此施工方案的设计和实施对确保供水管道安全、畅通和可靠供水至关重要。

2. 工程地点和环境介绍本次供水管道穿越工程的施工地点位于某市区,地处城市中心,周边有人行道、道路、地下电缆等设施,属于城市繁忙区域,施工过程需要对周边环境进行合理保护和管理。

3. 施工组织设计施工组织设计是施工前的重要工作,包括施工人员的组织安排、施工设备的调配和管理、施工过程的安全保障等内容。

需编制详细的施工方案和施工组织设计,并报相关部门进行审核和批准。

4. 安全技术交底在施工开始前,施工单位需对相关施工人员进行安全技术交底,包括施工作业的安全要求、安全操作规程以及应急处置措施等,并颁发安全操作证书。

二、施工方案设计1. 管道穿越设计根据现场勘察、地理信息、土质情况等资料,对供水管道的穿越点进行设计,包括穿越深度、穿越角度、施工方法等,确保穿越后管道的安全和可靠运行。

2. 施工工艺选择针对供水管道的具体情况,选择适合的施工工艺和方法,如管道涵洞穿越、管道水平定向钻穿越等,以确保施工过程中不影响供水管道的正常运行。

3. 施工设备选型根据施工工艺和方法,选择适合的施工设备,包括钻机、管道定位仪、管道定向钻头、涵洞施工设备等,确保施工设备的稳定性和安全性。

4. 施工材料准备准备供水管道穿越所需的施工材料,如钻孔润滑液、管道涵洞材料、管道定向钻穿越管等,确保施工材料的质量和数量符合施工需要。

三、施工方案实施1. 施工前的准备工作进行现场清理、标志、围挡和交通管制等工作,确保施工现场的安全和畅通。

2. 施工设备的调试和检查对施工设备进行调试和检查,确保设备的正常运行和操作灵活。

3. 管道定位和定向钻孔根据穿越设计要求,进行管道的定位和定向钻孔工作,确保管道的穿越深度和角度准确。

供水管道穿越高速工程施工方案

供水管道穿越高速工程施工方案

供水管道穿越高速工程施工方案高速公路下的供水管道施工计划目标与范围这份供水管道穿越高速公路的施工计划,主要是为了确保我们的供水系统能顺畅、安全地运作,同时尽量减少对高速公路上交通的干扰。

我们会从准备工作开始,直到后期的维护,覆盖整个过程,确保施工不仅可行,还能持续进行。

我们的目标是:确保供水管道正常运作,尽量不影响交通,保护施工人员的安全,同时控制好项目的费用。

现状分析与需求现在,供水管道与高速公路交叉的情况越来越普遍。

高速公路上车流量大,施工时必须特别注意安全和效率。

经过调研,我们发现现有的供水管道老化严重,亟待更新和维护。

再加上周边环境的复杂性,施工面临着不少挑战,所以我们得制定一套科学合理的施工方案。

在需求分析中,我们发现了几个关键问题:1. 车流量大,施工期间需要采取措施减轻交通压力。

2. 施工材料和技术要求高,必须确保质量。

3. 施工安全风险较高,需制定全面的安全管理措施。

4. 成本控制是项目成功的重要因素之一。

实施步骤与操作指南准备工作在动工之前,我们需要做以下准备:1. 现场勘查:找专业人员对施工地点进行详细勘查,绘制地形图,明确管道走向和埋设深度。

2. 技术交底:给施工团队进行技术交底,确保大家都明白施工规范和安全要求。

3. 材料采购:根据设计要求,采购符合国家标准的高质量管道及相关材料。

4. 交通管理计划:和交通管理部门沟通,制定详细的交通疏导方案,设置标识和警示灯,确保施工期间交通流畅。

施工阶段施工时,我们按照以下步骤进行:1. 挖掘作业:使用机械设备进行土方开挖,确保深度和宽度符合设计要求。

挖掘后要进行周边支护,避免塌方。

2. 管道安装:按设计要求安装管道,注意连接和密封,确保没有漏水。

3. 回填土方:管道安装完成后,进行回填,土方要分层夯实,以确保地基稳固。

4. 路面恢复:施工结束后,及时恢复路面,以确保交通通行。

后期维护施工完成后,我们还需要做好后续维护工作,以确保供水管道正常运作:1. 定期检查:制定管道的定期检查制度,及时发现并处理问题。

供水管道穿越天然气管道交叉方案稀缺资源

供水管道穿越天然气管道交叉方案稀缺资源

金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水管道与陕京一线管道交叉施工方案编制:审核:复核:单位:日期:2015年 3 月 31 日目录1.编制依据 (1)2.工程概况 (1)3.风险分析 (1)3.1风险及措施 (1)3.2作业安全分析表 (3)3.3作业安全检查表 (4)4.组织机构与职责 (5)5.施工组织方案 (5)5.1施工地点 (5)5.2施工时间 (5)5.3施工内容 (6)5.4施工步骤 (6)6.HSE管理 (8)6.1管理措施 (8)7.安全措施 (9)8.事故应急处理 (9)9.施工图纸 (9)金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水管道与陕京一线管道交叉施工方案1.编制依据1.1《输油输气管道线路工程施工及验收规范》SY0401-981.2《石油天然气管道穿越施工及验收规范》SY4079-951.3《石油天然气管道保护法》1.4《陕京管道周边环境及地质灾害完整性管理办法》1.5《陕京管道交叉工程管理办法》1.6《石油天然气钢质管道无损检测》SY4109/T-2005。

2.工程概况金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水工程在榆林市榆阳区金鸡滩镇曹家滩村,供水管线全长8.5Km,设计管材主要采用球墨铸铁管(K9级,T型接口),承插连接,橡胶圈接口。

供水管线西起金鸡滩煤矿,东至榆林能化甲醇厂,在曹家滩村与陕京一线148#+740m(S1ap0345/-100m)处交叉,交叉角度为90°。

陕京一线管道材质为X60钢材,管径为DN660mm此处管道埋深为1.4m。

供水管道从陕京管道下方穿越, 供水管道顶部与陕京管道底部净距离大于500mm ,交叉净空处采用废旧轮胎进行隔离保护。

该处穿越地质稳定,地质结构简单,没有不良地质现象。

为了保证陕京管道安全,特编制施工作业方案。

3.风险分析3.1风险及措施3.1.1风险:施工现场开挖管沟发生塌方导致人员受伤。

措施:严格执行挖掘作业管理规定,管沟按照坡比角度放坡,每隔10米增管沟挡板支护防止管沟土体塌方。

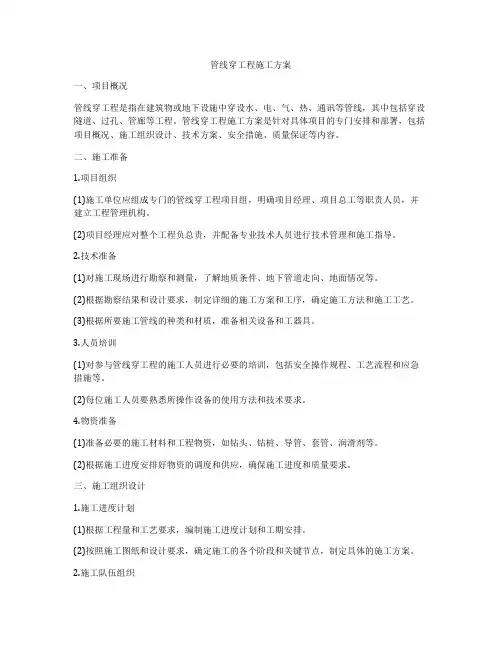

管线穿工程施工方案
