膨胀水箱的选型
膨胀水箱的选型
欢迎阅读供暖系统膨胀罐容积选型公式：V＝膨胀罐选型容积（升）。
e＝水加热膨胀系数，惯例选择0.035这一系数。
C＝系统总水量（升）。
Pi＝起始压力（公斤）：由系统静压＋0.3公斤＋大气压力（1公斤）组成。
Pf＝最终压力（公斤）：由系统运行时最大压力（即安全阀设定压力）＋大气压力（1公斤）组成。
水加热膨胀系数“e”温度（℃）系数（e）温度（℃）系数（e）温度（℃）系数（e）00.00013400.00782750.02575100.00025450.00984800.02898150.00085500.01207850.03236200.0018550.01447900.03590250.00289600.01704950.03958300.00425650.019791000.04342350.00582700.02269速算公式：将系统总水量乘以以下系数即得出膨胀罐容积（以熟悉e＝0.035计算）安全阀设系统起始压力（公斤）1.0 1.2 1.4 1.6 1.82.0 2.2 2.4 2.6 2.83.02.25 0.091 0.106 0.134 0.175 0.253 - - - - - - 2.50 0.082 0.094 0.111 0.136 0.175 0.254 - - - - -定压力（公斤）2.70 0.076 0.086 0.100 0.118 0.144 0.185 0.259 - - - -3.00 0.070 0.078 0.088 0.100 0.117 0.140 0.175 0.233 - - -3.50 0.063 0.068 0.075 0.083 0.093 0.105 0.121 0.143 0.175 0.225 -4.00 0.058 0.063 0.067 0.073 0.080 0.088 0.097 0.109 0.125 0.146 0.1754.50 0.055 0.058 0.062 0.066 0.071 0.077 0.084 0.092 0.101 0.113 0.1285.00 0.052 0.055 0.058 0.062 0.066 0.070 0.075 0.081 0.088 0.095 0.1055.40 0.051 0.053 0.056 0.059 0.062 0.066 0.070 0.075 0.080 0.086 0.0936.00 0.049 0.051 0.053 0.056 0.058 0.061 0.064 0.068 0.072 0.077 0.082储水式热水系统膨胀罐容积选型公式：V＝膨胀罐选型容积（升）。
膨胀水箱的选型
欢迎阅读供暖系统膨胀罐容积选型公式：V＝膨胀罐选型容积（升）。
e＝水加热膨胀系数，惯例选择0.035这一系数。
C＝系统总水量（升）。
Pi＝起始压力（公斤）：由系统静压＋0.3公斤＋大气压力（1公斤）组成。
Pf＝最终压力（公斤）：由系统运行时最大压力（即安全阀设定压力）＋大气压力（1公斤）组成。
水加热膨胀系数“e”温度（℃）系数（e）温度（℃）系数（e）温度（℃）系数（e）00.00013400.00782750.02575100.00025450.00984800.02898150.00085500.01207850.03236200.0018550.01447900.03590250.00289600.01704950.03958300.00425650.019791000.04342350.00582700.02269速算公式：将系统总水量乘以以下系数即得出膨胀罐容积（以熟悉e＝0.035计算）安全阀设系统起始压力（公斤）1.0 1.2 1.4 1.6 1.82.0 2.2 2.4 2.6 2.83.02.25 0.091 0.106 0.134 0.175 0.253 - - - - - - 2.50 0.082 0.094 0.111 0.136 0.175 0.254 - - - - -定压力（公斤）2.70 0.076 0.086 0.100 0.118 0.144 0.185 0.259 - - - -3.00 0.070 0.078 0.088 0.100 0.117 0.140 0.175 0.233 - - -3.50 0.063 0.068 0.075 0.083 0.093 0.105 0.121 0.143 0.175 0.225 -4.00 0.058 0.063 0.067 0.073 0.080 0.088 0.097 0.109 0.125 0.146 0.1754.50 0.055 0.058 0.062 0.066 0.071 0.077 0.084 0.092 0.101 0.113 0.1285.00 0.052 0.055 0.058 0.062 0.066 0.070 0.075 0.081 0.088 0.095 0.1055.40 0.051 0.053 0.056 0.059 0.062 0.066 0.070 0.075 0.080 0.086 0.0936.00 0.049 0.051 0.053 0.056 0.058 0.061 0.064 0.068 0.072 0.077 0.082储水式热水系统膨胀罐容积选型公式：V＝膨胀罐选型容积（升）。
膨胀水箱设计
第一部分：膨胀水箱膨胀水箱的容积和选型对于普通的高层民用建筑，如果以系统的设计冷负荷Qo为基础，则系统的单位水容量大约为2～3升/kW。
当采用双管制系统时，若取水的最低工作温度为7℃，最高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：V=0.006×(65-7)×(2～3)Qo=(0.07～0.1)Qo (升)膨胀水箱的设置及其配管膨胀水箱的安装高度，应至少高出系统最高点0.5m(通常取1.0 ～1.5m)。
安装水箱时，下部应作支座，支座长度应超出底板100 ～200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖，水箱间外墙应考虑安装用予留空洞。
膨胀水箱上的配管有膨胀管、信号管、溢水管、排水管和循环管等。
从信号管至溢出水管之间的膨胀水箱容积，就是有效膨胀容积。
膨胀管—原则上应接至循环水泵吸入口前的回水管路上，通常接到“集水器”上。
信号管—应将它接至制冷机房内的洗手盆处，信号管上应安装阀门。
溢流管—当系统内水的体积膨胀超过水箱内的溢水管口时，水会自动溢出。
溢出管上不许安装阀门。
排水管—在清洗水箱并将水箱放空时用，排水管上应安装阀门。
通常将溢水管和排水管连在一起，排至附近的下水道或屋面上。
循环管—在寒冷地区为防止膨胀水箱内水结冻而设置的。
当水箱内没有结冻可能时，可不设循环管。
特别在高层建筑中膨胀水箱和生活给水水箱通常设在屋顶水箱间内，并将水箱保温，因此无结冻可能。
膨胀水箱的补水设计膨胀水箱的补水方式有两种：1)浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。
这时，膨胀水箱要比生活给水水箱低一定的高度。
2)高低水位控制器补水—当所在地区生活给水水质较硬、且制冷装置(例如，溴化锂吸收式冷温水机组)要求冷媒水必须是软化水时，应在膨胀水箱内设置高低水位传感器来控制软化水补水泵的启动或关停。
壁挂炉用膨胀水箱标准

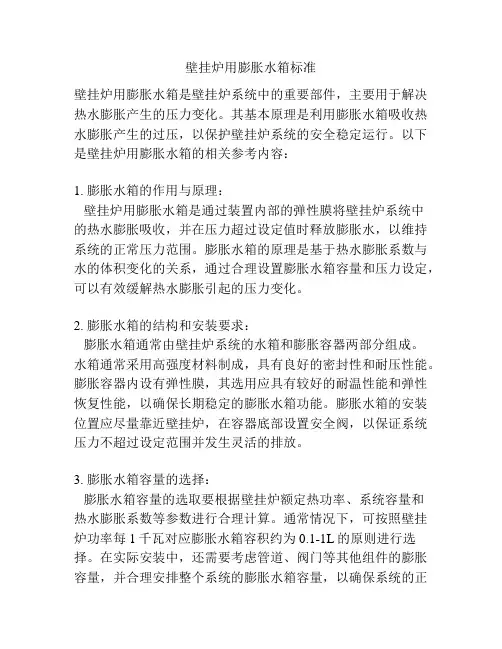

壁挂炉用膨胀水箱标准壁挂炉用膨胀水箱是壁挂炉系统中的重要部件，主要用于解决热水膨胀产生的压力变化。
其基本原理是利用膨胀水箱吸收热水膨胀产生的过压，以保护壁挂炉系统的安全稳定运行。
以下是壁挂炉用膨胀水箱的相关参考内容：1. 膨胀水箱的作用与原理：壁挂炉用膨胀水箱是通过装置内部的弹性膜将壁挂炉系统中的热水膨胀吸收，并在压力超过设定值时释放膨胀水，以维持系统的正常压力范围。
膨胀水箱的原理是基于热水膨胀系数与水的体积变化的关系，通过合理设置膨胀水箱容量和压力设定，可以有效缓解热水膨胀引起的压力变化。
2. 膨胀水箱的结构和安装要求：膨胀水箱通常由壁挂炉系统的水箱和膨胀容器两部分组成。
水箱通常采用高强度材料制成，具有良好的密封性和耐压性能。
膨胀容器内设有弹性膜，其选用应具有较好的耐温性能和弹性恢复性能，以确保长期稳定的膨胀水箱功能。
膨胀水箱的安装位置应尽量靠近壁挂炉，在容器底部设置安全阀，以保证系统压力不超过设定范围并发生灵活的排放。
3. 膨胀水箱容量的选择：膨胀水箱容量的选取要根据壁挂炉额定热功率、系统容量和热水膨胀系数等参数进行合理计算。
通常情况下，可按照壁挂炉功率每1千瓦对应膨胀水箱容积约为0.1-1L的原则进行选择。
在实际安装中，还需要考虑管道、阀门等其他组件的膨胀容量，并合理安排整个系统的膨胀水箱容量，以确保系统的正常运行。
4. 膨胀水箱的维护与保养：壁挂炉用膨胀水箱在运行过程中需定期检查其压力、水位和泄压装置的工作情况。
过压情况下需要检查膨胀水箱的弹性膜是否出现损坏或老化现象，并及时更换，以保证膨胀水箱的安全可靠性。
同时，还需定期清洗水箱内的沉淀物，避免水箱底部积存杂质，影响系统流通和膨胀水箱的工作效果。
5. 膨胀水箱的故障排除与维修：在壁挂炉用膨胀水箱出现压力过高或过低、漏水等故障时，首先应检查膨胀水箱的充气压力设定是否合理，排除充气压力不足或过高引起的故障。
如果不存在这类问题，需要检查膨胀水箱内的弹性膜是否破损或失效，并进行维修或更换。
壁挂炉用膨胀水箱标准
壁挂炉用膨胀水箱标准引言：壁挂炉作为一种新型的供暖设备，获得了越来越广泛的应用。
膨胀水箱作为壁挂炉系统中的重要组成部分，起到了平衡系统压力稳定性的关键作用。
本文将介绍壁挂炉用膨胀水箱的标准，包括其主要特点、分类、安装要求等内容。
一、主要特点壁挂炉用膨胀水箱具备以下主要特点：1. 容积适中：壁挂炉用膨胀水箱的容积应根据壁挂炉的型号和试验数据进行合理选择，通常在5升至20升之间。
2. 耐压性强：膨胀水箱需要经受壁挂炉系统的热胀冷缩压力变化，因此必须具备足够的耐压性，一般要求耐压强度不低于1.0MPa。
3. 密封性好：膨胀水箱必须具备良好的密封性能，以确保系统不会发生水泄漏现象。
4. 防腐性能：壁挂炉用膨胀水箱需要具备良好的防腐蚀能力，以延长其使用寿命。
二、分类根据壁挂炉用膨胀水箱的结构形式和应用场景，可以将其分为以下几类：1. 开式膨胀水箱：开式膨胀水箱通常采用垂直安装方式，其上部与大气相通，用于平衡系统的水压。
该类型的膨胀水箱适用于封闭循环循环水供热系统。
2. 封闭膨胀水箱：封闭膨胀水箱通过膜片将膨胀水箱分为两个部分，一个部分与系统水相连，承担壁挂炉系统的压力变化，另一个部分与大气相通。
该类型的膨胀水箱适用于封闭循环循环水供热系统。
3. 双用膨胀水箱：双用膨胀水箱是一种集水箱和膨胀水箱于一体的设计，通常安装在壁挂炉上方。
该类型的膨胀水箱适用于地下采暖系统、集中供热系统等。
三、安装要求正确的安装壁挂炉用膨胀水箱对于系统的正常运行和安全性至关重要。
以下是膨胀水箱的安装要求：1. 安装位置选择：膨胀水箱应选择在壁挂炉上方，离壁挂炉的热源近，以保持水温在适宜范围内。
2. 固定稳固：膨胀水箱应牢固地安装，以防止因震动、压力变化等原因导致水箱脱落或漏水。
3. 连接管道：膨胀水箱需要与壁挂炉系统的进、回水管道连接，连接处应采用高强度、可靠的管件。
4. 排气装置：膨胀水箱应设置良好的排气装置，以确保系统内无气体积聚，防止系统压力异常。
膨胀水箱的选型与计算
膨胀水箱的选型与计算
膨胀水箱选用
开式高位膨胀水箱
膨胀水箱设计安装
要点
1.膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
2.膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵入口前，
3,。
循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。
4膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。
5．设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。
6.一般开式膨胀水箱内的水温不应超过95°C。
由于我选择的散热器是四柱813型（带腿）散热器
则膨胀水箱的体积为：V=0.38×7.5=2.85L
进一法
则膨胀水箱的公称面积（m³）为：3
则膨胀水箱的有效容积（m³）为：3.05
则膨胀水箱的尺寸为（mm）：2000×1400×1400。
膨胀水箱标准
膨胀水箱标准膨胀水箱是应用于给水系统的一种重要设备，主要用于容纳水泵运行过程中产生的多余水汽，以防止系统压力波动过大，保证水质的安全和稳定。
根据我国相关标准，膨胀水箱的选型、安装、维护等方面都有明确的规定。
一、膨胀水箱的定义和作用膨胀水箱，又称膨胀罐，是一种用于给水系统中的压力容器。
其主要作用是容纳水泵运行过程中产生的多余水汽，以消除系统中的压力波动，保证水质的安全和稳定。
膨胀水箱还可以在一定程度上补偿系统中的水量损失，避免水泵频繁启动。
二、膨胀水箱的标准参数根据我国GB/T 18837-2002《不锈钢膨胀水箱》标准，膨胀水箱的参数应包括：容量、工作压力、最大允许压力、材质、保温层厚度等。
其中，容量和工作压力是选型时最重要的参数。
1.容量：膨胀水箱的容量应根据系统的设计水量、水泵启停次数、系统最大工作压力等因素综合计算。
一般情况下，膨胀水箱的容量宜为系统设计水量的5%～10%。
2.工作压力：膨胀水箱的工作压力应根据系统的设计压力、水泵的扬程、阀门及管道的阻力等因素综合计算。
膨胀水箱的最大允许压力应大于系统的设计压力。
三、膨胀水箱的选型和安装要求1.选型：膨胀水箱的选型应根据系统的实际需求，考虑膨胀水箱的容量、工作压力、材质、保温层厚度等因素。
此外，还需考虑膨胀水箱的制造商和售后服务。
2.安装：膨胀水箱的安装应符合以下要求：（1）膨胀水箱应安装在通风、干燥、易于检修的地方；（2）膨胀水箱的进出口应与给水系统的主管道连接；（3）膨胀水箱的排水管道应设置排水阀，以便定期排放积水；（4）膨胀水箱的顶部应设置安全阀，以防止压力过高；（5）膨胀水箱的保温层应采用防水、防潮材料，以确保膨胀水箱的使用寿命。
四、膨胀水箱的维护与管理1.定期检查膨胀水箱的内部清洁度，避免杂质沉积；2.检查膨胀水箱的密封性能，确保无泄漏；3.定期检查膨胀水箱的安全阀、排水阀等附件，确保其正常工作；4.定期清洗膨胀水箱的保温层，防止老化、破损；5.对膨胀水箱进行定期维护时，应切断电源，确保操作安全。
中央空调系统中膨胀水箱的设置和配管中的几个问题
中央空调系统中膨胀水箱的设置和配管中的几个问题时间：2013-3-22 11:45 来源：制冷快报手机免费访问：在闭式循环的空调水系统中，膨胀水箱可以容纳水受热膨胀后多余的体积，解决系统的定压问题，向系统补水。
膨胀水箱的设计往往和配管联系在一起，做为中央空调末端设计的重要组成部分。
下面制冷快报就为大家详细分析一下膨胀水箱的设置和配管中出现的问题，以供参考。
膨胀水箱的容积和选型对于普通的高层民用建筑，如果以系统的设计冷负荷Qo 为基础，则系统的单位水容量大约为2～3 升/kW。
当采用双管制系统时，若取水的最低工作温度为7℃，最高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：V=0.006×（65-7）×（2～3）Qo=（0.07～0.1）Qo （升）膨胀水箱的设置及其配管膨胀水箱的安装高度，应至少高出系统最高点0.5m（通常取1.0 ～1.5m）。
安装水箱时，下部应作支座，支座长度应超出底板100 ～200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖，水箱间外墙应考虑安装用予留空洞。
膨胀水箱上的配管有膨胀管、信号管、溢水管、排水管和循环管等。
从信号管至溢出水管之间的膨胀水箱容积，就是有效膨胀容积。
膨胀管—原则上应接至循环水泵吸入口前的回水管路上，通常接到“集水器”上。
信号管—应将它接至制冷机房内的洗手盆处，信号管上应安装阀门。
溢流管—当系统内水的体积膨胀超过水箱内的溢水管口时，水会自动溢出。
溢出管上不许安装阀门。
排水管—在清洗水箱并将水箱放空时用，排水管上应安装阀门。
通常将溢水管和排水管连在一起，排至附近的下水道或屋面上。
循环管—在寒冷地区为防止膨胀水箱内水结冻而设置的。
当水箱内没有结冻可能时，可不设循环管。
特别在高层建筑中膨胀水箱和生活给水水箱通常设在屋顶水箱间内，并将水箱保温，因此无结冻可能。
膨胀水箱的补水设计膨胀水箱的补水方式有两种：1）浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。
落地膨胀水箱
落地膨胀水箱落地膨胀水箱定义：意大利阿库斯坦落地膨胀水箱用于系统中用于系统中起缓冲压力波动及部分给水的作用，在热力系统中主要是用来吸收工作介质因温度变化增加的那部分体积；在供水系统中主要用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命。
起缓冲压力波动及部分给水的作用，在热力系统中主要是用来吸收工作介质因温度变化增加的那部分体积；在供水系统中主要用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命。
落地膨胀水箱工作原理：意大利阿库斯坦落地膨胀水箱用于系统中时，由于系统压力比预充气体的压力，所以会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到达到新的平衡，当系统压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。
落地膨胀水箱的作用：落地膨胀水箱被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，其缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，落地膨胀水箱气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，水泵不会因压力的改变而频繁的开启。
落地膨胀水箱的安装：意大利阿库斯坦落地膨胀水箱按照以下几点来进行安装，就可避免一些由于落地膨胀水箱安装不对而引起的麻烦，简单而且有效。
1、供暖系统中建议将落地膨胀水箱安装在系统水温相对最低点地方，一般安装在系统的回水端，储热水箱的冷水入水端。
24L及24L 以下的气压罐因自重较轻可直接连到系统管道上。
膨胀水箱选型
膨胀水箱容积计算方法同济大学 刘传聚 滕英武摘要 针对膨胀水箱容积计算方法中存在的问题,通过理论分析,给出了计算膨胀水箱容积和系统水容量的修正公式,并给出了相应的计算表格。
关键词 空调系统 膨胀水箱 计算方法 膨胀系数Calculating method for sizing expansion tanksB y L iu Chuan ju an d Teng Y ingwuAbs t r act Anal y s es t he pr ob l ems exi s t ed i n c a l c ul at i ng met hod f or si zi ng expans i on t anks, se t s out t he new f or mul as a nd t ab l es f or c al c ul at i ng b ot h t he expa ns i o n t a nk v ol ume and l oo p wa t er c apa c i t y of a i r c ond i t i oni ng s y s t ems.Keywor ds a i r c ond i t i oni ng s y s t em,e xpans i on t ank,c al c ul a t i ng met hod,e xpa nsi on f a c t o r Tongji Univers ity,China!0 引言空调水系统的膨胀水箱,不但可以对系统水体积随温度变化产生的膨胀或收缩起到调节作用,以减少因系统水的溢出或补充而造成的浪费,而且它兼起系统定压作用,保证系统不倒空、不溢水、不超压。
长期以来,在计算系统的膨胀水量时,一直把水的膨胀系数 当作常数[1~3],即0.00061/K(1/∀)。
实际上,水的膨胀系数随温度变化而变化,而且变化幅度不可忽视。
水的膨胀系数与水温的关系[4]见表1。
膨胀水箱选型
膨胀水箱选型水箱容积计算当95-70°C 供暖系统 V=0.031Vc当110-70°C 供暖系统 V=0.038Vc当130-70°C 供暖系统 V=0。
043Vc式中V ——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L ；Vc ——系统内的水容量，L 。
膨胀水箱选用开式高位膨胀水箱适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。
方形圆形外形尺寸（mm ）筒体（mm ） 型号 公称面积（m ３） 有效容积（m ３） 长 宽 高 公称容积（m ３） 有效容积（m ３） 内径 高度 10.5 0.61 900 900 900 0.3 0.35 900 700 20.5 0.63 1200 700 900 0.3 0.33 800 800 31.0 1.15 1100 110011000.5 0.54 900 1000 41.0 1.20 1400 900 11000.5 0.59 1000 900 52.0 2.27 1800 120012000.8 0.83 1000 1200 62.0 2.06 1400 140012000.8 0.81 1100 1000 73.0 3.05 2000 140014001.0 1.1 1100 1300 83.0 3.20 1600 160014001.0 1.2 1200 1200 94.0 4.32 2000 160015002.0 2.1 1400 1500 104.0 4.37 1800 180015002.0 2.0 1500 1300 115.0 5.18 2400 160015003.0 3.3 1600 1800 125.0 5.35 2200 180015003.0 3.4 1800 1500 134.0 4.2 1800 1800 144.0 4.6 2000 1600 155.0 5.2 1800 2200 165.0 5.2 2000 1800膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
01-高位开式膨胀水箱选型计算书
(一) 项目概况 本项目建筑面积 50000 m2，冷冻供回水温度 7/12℃，采用高位开式膨胀水箱进行定压
补水。高位开式膨胀水箱设备简单、控制方便，而且水力稳定性好，初投资低。
(二) 系统水容量计算 Vc= k*S =1.3*50000/1000=65m3
式中：Vc—系统水容量，m3； S —建筑面积，m2；
(四) 补水泵流量 Q 泵计算
补水泵每小时的流量 Q 泵按系统水容量 Vc 的 5-10%计算，则补水泵流量 Q 泵： Q 泵=5%*Vc=5%*65=3.25m3/h
注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的 1/3~计算
水箱调节水量 Q 调一般不应小于 3min 平时运行的补水泵流量 Q 泵，则水箱调节水量 Q 调： Q 调=3/60*Q 泵=3/60*3.25=0.163m3/h
(六) 膨胀水量 Q 膨计算
当供回水温度为 7/12℃，（1-ρ0/ρm）=0.00558，则膨胀水量 Q 膨： Q 膨= Vc *（1-ρ0/ρm）=65*0.00558=0.363m3/h
式中：Q 膨—膨胀水量，m3/h；
Vc—系统水容量，m3； ρ0—水的起始密度，供冷时，取夏季系统停止运行时的环境温度 to =35°C 对应的水的 密度，kg/m3； ρm—系统运行时水的平均密度，按（ρs+ρr）/2 计算，kg/m3； ρs—设计供水温度下水的密度，kg/m3； ρr—设计供水温度下水的密度，kg/m3； (七) 水箱有效容积 V 有效计算 水箱有效容积 V 有效等于每小时水箱调节水量 Q 调和膨胀水量 Q 膨之和，则
K —系数，取 1.3，详见如下表：
实用供暖设计手册第二版表 26.8-7
壁挂炉用膨胀水箱标准
壁挂炉用膨胀水箱标准
一、水箱材料
壁挂炉用膨胀水箱应采用优质不锈钢材料制作，具有较好的耐腐蚀性和抗老化性能，以满足长期使用的要求。
二、水箱容量
水箱容量应根据壁挂炉的功率和使用需求进行选择，一般建议选择容量在10-20升之间的水箱。
水箱容量过小会影响使用效果，过大则可能增加安装难度和成本。
三、水箱密封性
壁挂炉用膨胀水箱应具有良好的密封性能，以避免漏水或漏气现象的发生。
水箱应配备可靠的密封圈和阀门，确保在使用过程中不会出现漏水或漏气现象。
四、水箱安装
壁挂炉用膨胀水箱的安装位置应合理选择，一般建议安装在厨房或生活阳台上，便于日常使用和维护。
安装时应遵循厂家提供的安装指南，确保水箱安装牢固、稳定。
五、水箱清洁
壁挂炉用膨胀水箱在使用过程中应定期进行清洁和维护，以保持水箱内部的清洁和卫生。
清洁时应使用软布擦拭水箱表面，避免使用锐利工具刮擦，以免损坏水箱表面。
六、水箱维修
壁挂炉用膨胀水箱在使用过程中如出现漏水、漏气等问题，应及
时进行维修处理。
如因质量问题导致的问题，可联系厂家进行售后维
修服务；如因使用不当导致的问题，应由用户自行承担维修费用。
七、水箱使用年限
壁挂炉用膨胀水箱的使用年限一般为10-15年左右，具体使用年限应根据使用频率、保养情况等因素进行评估。
如水箱使用年限已到，应及时更换新的水箱，以确保使用安全和效果。
Λ^水箱安全
壁挂炉用膨胀水箱在使用过程中应注意安全问题，特别是在安装、清洁、维修等环节中。
如安装时应避免安装在易燃易爆物品附近，清洁时应避免使用有害化学物质等。
膨胀水箱选型
膨胀水箱选型1. 引言膨胀水箱是一种用于存放热水的装置，广泛应用于供暖系统、太阳能系统、热泵系统等领域。
正确选型膨胀水箱对系统性能和安全起到至关重要的作用。
本文将介绍膨胀水箱的选型原则和常见的选型参数。
2. 选型原则2.1 容量选型膨胀水箱的容量选型应根据系统的热负荷和水循环系统的体积进行确定。
一般情况下，膨胀水箱的容量应满足以下条件：•容量能够满足系统循环水量的0.1%～1%。
对于小型供暖系统，通常容量在50L～100L之间；对于大型供暖系统，通常容量在500L～2000L之间。
•容量能够满足系统的热膨胀需求，一般为系统的10%～20%。
2.2 压力选型膨胀水箱的选型压力应根据系统的最大工作压力来确定。
一般情况下，选用的膨胀水箱的额定压力应大于系统的工作压力，通常选用的额定压力在1MPa～1.6MPa之间。
2.3 材质选型膨胀水箱的材质选型应考虑到介质的稳定性、耐压性和耐腐蚀性。
常见的材质有不锈钢、碳钢和玻璃钢等。
根据介质特性和使用环境选择合适的材质。
3. 选型参数3.1 容积率容积率是指膨胀水箱的有效容积与总容积之比，一般用百分比表示。
容积率的选择应根据系统的热膨胀量和容器形状来确定。
一般情况下，容积率在10%～30%之间。
3.2 额定压力额定压力是指膨胀水箱能够承受的最大压力，一般以兆帕（MPa）为单位。
根据系统的设计压力和安全系数来确定额定压力，一般选用的额定压力为系统设计压力的1.5倍。
3.3 温度参数膨胀水箱的温度参数包括最高温度、最低温度和工作温度范围。
根据系统的工作温度确定膨胀水箱的温度参数，一般情况下，最高温度为系统的最高工作温度加上一定的安全裕度，最低温度为系统的最低工作温度。
3.4 尺寸和重量膨胀水箱的尺寸和重量应根据系统的安装空间和运输条件来确定。
尺寸和重量的选择应满足系统的安装和运输要求，并确保安全稳定。
4. 结论在选型膨胀水箱时，需要根据系统的热负荷、水循环系统的体积、最大工作压力等参数来确定容量、压力和材质。
膨胀水箱参数
膨胀水箱参数
膨胀水箱的参数主要包括容积、最大压力和连接口径。
