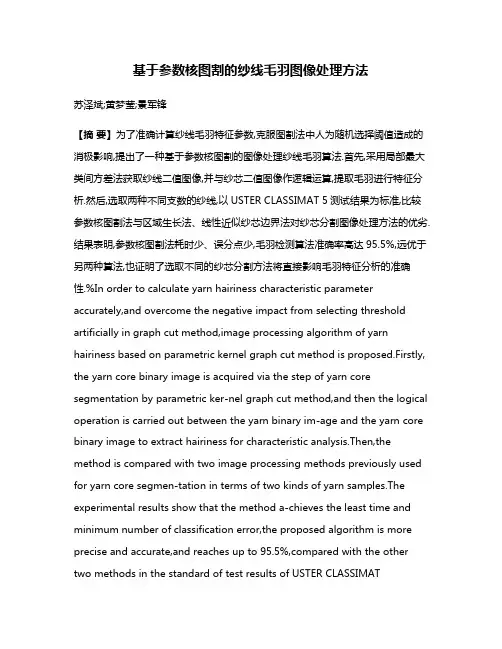

基于参数核图割的纱线毛羽图像处理方法

基于参数核图割的纱线毛羽图像处理方法苏泽斌;黄梦莹;景军锋【摘要】为了准确计算纱线毛羽特征参数,克服图割法中人为随机选择阈值造成的消极影响,提出了一种基于参数核图割的图像处理纱线毛羽算法.首先,采用局部最大类间方差法获取纱线二值图像,并与纱芯二值图像作逻辑运算,提取毛羽进行特征分析.然后,选取两种不同支数的纱线,以USTER CLASSIMAT 5测试结果为标准,比较参数核图割法与区域生长法、线性近似纱芯边界法对纱芯分割图像处理方法的优劣.结果表明,参数核图割法耗时少、误分点少,毛羽检测算法准确率高达95.5%,远优于另两种算法,也证明了选取不同的纱芯分割方法将直接影响毛羽特征分析的准确性.%In order to calculate yarn hairiness characteristic parameter accurately,and overcome the negative impact from selecting threshold artificially in graph cut method,image processing algorithm of yarn hairiness based on parametric kernel graph cut method is proposed.Firstly, the yarn core binary image is acquired via the step of yarn core segmentation by parametric ker-nel graph cut method,and then the logical operation is carried out between the yarn binary im-age and the yarn core binary image to extract hairiness for characteristic analysis.Then,the method is compared with two image processing methods previously used for yarn core segmen-tation in terms of two kinds of yarn samples.The experimental results show that the method a-chieves the least time and minimum number of classification error,the proposed algorithm is more precise and accurate,and reaches up to 95.5%,compared with the other two methods in the standard of test results of USTER CLASSIMAT5 .Meanwhile,it is proved that the accu-racy of hairiness characteristic analysis is directly influenced by yarn core segmentation method.【期刊名称】《西安工程大学学报》【年(卷),期】2017(031)004【总页数】10页(P486-494,501)【关键词】图像处理;图像分割;纱线毛羽;参数核图割;纱芯分割;毛羽特征分析【作者】苏泽斌;黄梦莹;景军锋【作者单位】西安工程大学电子信息学院,陕西西安 710048;西安工程大学电子信息学院,陕西西安 710048;西安工程大学电子信息学院,陕西西安 710048【正文语种】中文【中图分类】TP391在纱线质量检测中,毛羽是衡量纱线质量好坏的重要指标.毛羽的基本形态分为两类[1-2]:一类是纤维头端(一端或两端)伸出纱芯的端毛羽;另一类是两端在纱芯内而中段成圈状浮在纱芯外的圈毛羽.毛羽越长,对纱线的性能、质量和后序加工过程的影响越大.行业认为2 mm以上的毛羽即会产生不良影响,并定义3 mm及以上的毛羽长度为临界长度及有害长度[3].因此,很有必要准确测量纱线毛羽的特征参数,从而为纱线生产过程提供参考信息.纱线毛羽由于细微、复杂,使其成为难以准确检测的指标.对此,国内外学者提出了不同的研究方法[2,4-5].纱线毛羽的检测最初是以手工方式实现的,通过显微镜将纱线图片放大,再使用曲线计进行手工测量[6].此法费时费力,会因个人对毛羽边界的定义存在差异造成误差.因此,人们一直致力于用自动检测系统替代传统的手工测量.目前,商业上使用最广泛且发展较成熟的毛羽检测方法是光电法,它通过投影计数法[7]或全毛羽光电法[8]自动检测纱线毛羽,其中以瑞士USTER公司的毛羽检测装置尤为出色.随着数字图像处理技术和机器视觉的快速发展,充分利用该技术克服其他检测方法的缺点,实现对纱线毛羽的客观评定,对提高纱线质量具有重要的意义[9-12]. 采用图像处理技术分析纱线毛羽时,图像分割起到了关键的作用.图像分割在研究纱线毛羽时主要用于纱线分割和纱芯分割,分别获取纱线二值图像和纱芯二值图像[11].由于纱芯粗细不匀,且与其附近的毛羽灰度值差异不大,提取完整的纱芯轮廓成为难点.对同一纱线图片而言,纱芯分割结果不同,毛羽区域指数、毛羽长度指数、毛羽标准差和毛羽变异系数的计算结果也不同,因此,选取合适的纱芯分割方法是准确计算毛羽特征参数的前提.基于此,本文采用参数核图割法获得纱芯,并将分割结果与区域生长法[13-14]和线性近似纱芯边界法[9]进行对比.实验结果表明,基于参数核图割的纱线毛羽图像处理算法与USTER CLASSIMAT 5装置测出的参考结果具有高度一致性.1.1 图像采集纱线毛羽图像采集系统,主要包括CCD面阵相机、带柔光箱的LED光源、PC机以及导纱装置.其中相机选取BASLER公司的acA1300-30 gm面阵相面，配备尺寸为4.86 mm×3.62 mm的SonyICX445 CCD感光工芯片，帧速率为30 fps,分辨率为130万像素.其水平/垂直分辨率为1 296像素×966像素，水平/垂直像素尺寸为3.75 μm×3.75 μm,接口类型为GigE.为了获取清晰的纱线毛羽图像,在图像采集前,需要对相机的曝光时间、图像分辨率,镜头焦距、光圈的大小,光源亮度以及待测纱线与相机镜头平面的空间距离等进行调试.设置曝光时间为800,图像分辨率为256×256,待测纱线与相机镜头平面的空间距离约为14.5 cm.根据检测对象的特殊性,该采集系统共设置2个柔光箱,一个柔光箱平面与黑色导纱台呈45°,另一个柔光箱平面与黑色导纱台呈90°.1.2 纱线毛羽算法流程算法流程主要包括4部分:(1)采用局部最大类间方差法(简称局部OTSU法)进行纱线分割,将灰度化的纱线图像转化为二值图像,使得整个纱线与背景分割;(2)采用参数核图割法进行纱芯分割,将纱芯从灰度纱线图像中单独提取;(3)将前两步获得的纱线二值图像与纱芯二值图像作逻辑运算,提取毛羽二值图像;(4)对毛羽二值图像进行特征分析.纱线毛羽图像处理算法主要流程如图1所示.2.1 纱线分割若纱线灰度图像的纱轴倾斜,则采用Hough变换[15]对图像进行倾斜校正.灰度图及倾斜校正后的结果如图2,3所示.鉴于纱线毛羽与黑色背景之间的灰度差异不明显,若采用全局最大类间方差法[16]对整幅图像进行纱线与背景的分离,则会将部分毛羽信息误归为背景一类.因此,本文采用局部OTSU法对纱线图像进行分割.首先将像素256×256的纱线图像分成像素16×16的区域,再分别对这些区域寻找灰度直方图上波谷横坐标对应的灰度值,将之作为所在区域的分割阈值,完成区域内部分割.由图4得出,局部OTSU法能很好地分割纱线与背景,保证了毛羽的完整性.2.2 纱芯分割图割算法是一种基于图的组合优化方法,它将一幅图像映射成一个无向带权图,并建立关于标签的目标函数,运用最小割/最大流原理对无向带权图进行切割,得到无向带权图的最小割,即目标函数的最小值.对于无监督图割法,主要缺点是分段模型未能广泛适用于各种图像,不同图像或同一图像的不同区域可能需要不同的分段模型.对此,用户交互是一种解决方式,它能在分割过程的任意一步学习区域参数,从而使模型更通用.但该参数的学习过程不是由目标函数优化得到,只是松散的耦合,且容易陷入局部最小值,不能获得最优的纱芯分割结果.因此,本文提出基于参数核图割的纱芯分割方法[17-18],该算法在不需要明确映射过程的前提下能将纱线图像数据通过隐式核函数映射到高维空间,同时解决了分段模型适用性的问题.此外,该算法既不需要先验知识,也不会出现人为随机选择阈值造成的消极影响,同时能达到全局最优.该算法可以很好地融合图像中局部与全局信息,同时对于没有进行滤波的图像,分割效果也较好,这是因为此方法不仅是把图像分割成目标和背景,更多的是分割出更多的子图像,作进一步分割处理,可以得到更多的分割区域,因此对于噪声干扰具有稳健性.同时该算法在分割合成图像时误分率更低,尤其在处理光学等类型图像时,可以保留更多的图像细节信息,分割结果轮廓完整,边缘清晰,准确率更高.2.2.1 图割法设I:p∈Ω⊂R2→Ip=I(p)∈Ι表示图像函数中位置为p的像素点从位置空间Ω到图像空间Ι的映射.图割法将图像分割问题视为标签分配问题,即为图像中每个像素分配一个有限标签集L中的标签l.定义标签函数λ,λ为Ω中的像素分配一个标签:定义具有相同标签l的像素集为Rl,则Rl在标签函数λ中表示为式中:Nseg表示将图像I分割成Nseg个区域.根据文献[19]可知,图割法的分割目标函数可表示为式中:D表示数据项,用于测量分割区域内图像数据相对于统计模型的一致性;Θ表示调整项,用于平滑区域边界;α≥0表示调整项相对于数据项的权重因子.采用高斯分布的分段常数模型[20-21]构造数据项,即式中:μl表示区域Rl的分段常数模型参数.采用的调整项为式中:N表示所有相邻像素对的集合;r(λ(p),λ(q))表示平滑正则函数,由文献[21-22]可知式中:C表示常数.2.2.2 参数核图割法令φ(·)表示从图像空间Ι到高维特征空间J的非线性映射.引入核函数K(y,z):K(y,z)=φ(y)T·φ(z), ∀(y,z)∈Ι2.若要实现图像分割,即寻找标签使得目标函数最小化,则目标函数可表示为式中: FK测量的是区域参数μl(1≤l≤Nseg)和图像数据之间的核诱导非欧式距离. 根据非欧式距离,定义JK(Ip,μ):将式(8)代入式(7)得由式(9)可知,区域参数{ 与标签函数λ共同决定目标函数FK.因此,本文对目标函数FK分两步迭代进行优化直至收敛,实现最小化:Step 1:固定标签函数λ,通过不动点计算优化目标函数FK以此更新区域参数{.给定一个图像的子区域Rk,k∈L,即式中:表示像素p的相邻像素集q,λ(q)≠λ(p), μλ(p)-μλ(q)<const;Ck表示每个区域Rk的边界.根据大量试验,采用高斯径向核函数(RBF)[17-23],即:K(y,z)=exp(-‖y-z‖2/σ2),因此,区域参数μk的不动点迭代公式为其中,式中:#表示集合的势.Step 2:由Step 1得出的区域参数μk,通过图割法优化进行标签的更新,寻找图像的最优标签.图割法中,图像被视为一个无向带权图,令G=〈V,E〉表示带权图中的节点集V和边集E,节点集V中包括像素节点和终端节点S(目标)、T(背景), 边界集E中包括连接两个像素节点的边n-links和连接像素节点和终端节点的边t-links.存在一个“割”C⊂E,将G分成分别包含终端节点S和T的两个子图,若此“割”使得边的所有权值之和最小(两个子图之间的联系最弱),即为最小割,此时目标函数最小化,图像分割完成,分割原理如图5所示[19-24].对于每对标签{θ,β},即包含终端节点θ和β的两个子图,通过最小割/最大流原理来寻找图Gθ,β=〈Vθ,β,Eθ,β〉的最小割.在寻找最小割的过程中,边的权值分配如表1所示.采用参数核图割法进行分割后的纱芯图如图6所示.2.3 毛羽提取与特征参数将纱线二值图像与纱芯二值图像作逻辑运算,提取毛羽二值图像,如图7所示.为了更好地定量分析纱线毛羽特征参数,需要进行单位标定,确定米制单位与像素之间的转换关系.根据乌斯特公报2013版[25],毛羽长度指数HL等于1 cm长度纱线上伸出纱芯的纤维长度总和LF(单位为mm)与传感器长度LC=1 cm的比值,因此,毛羽长度指数是无量纲的,即对于纱线,常出现大量毛羽紧贴在纱芯边缘的情况,由于光照等一些影响,此时可能会将这些毛羽视为纱芯的一部分,造成测得的毛羽长度指数比实际值要偏小.同时,毛羽长度指数忽略了纱芯粗细的影响,即使具有相同毛羽长度指数的两类纱线,也不能判断两者纱芯相同.因此,图像处理领域提出毛羽区域指数HA这一项特征参数,定义如式(14)所示,它与毛羽长度指数HL共同作用,使得对毛羽分布的描述更准确.式中:SF表示毛羽像素的数目,SC表示纱芯像素的数目.标准差S是考核毛羽分布的第二指标,是描述纱线卷装内部毛羽变异的数值.变异系数CVH描述整体毛羽的分布情况,是考核批量生产纱线的毛羽分布均匀状况的量化指标[3].式中:n表示选取的毛羽图片数目;HLi表示第i张图片的毛羽长度指数L表示平均毛羽长度指数.采用两种不同纱线对所提算法进行实验验证,第一种纱线为32英支,平均直径为0.874 9 mm的普梳环锭纺棉纱,记为样本1;第二种纱线为40英支,平均直径为0.794 4 mm的精梳环锭纺棉纱,记为样本2.通过BASLER公司的acA1300-30gm相机采集的大量像素为256×256的静态纱线图片奠定了实验的准确性,且采集纱线图片时有所间隔,消除了周期性纱线不规则的影响.采用参数核图割法进行纱芯分割时,α作为控制数据项与调整项之间的权重因子,起到了很重要的作用,能直接影响分割结果的好坏.α值越大,分割的区域一致性越好,对形状单一、区域集中的目标就越适合,而较小权重因子则适合局部细节可分性强、形状复杂且相对离散的目标.经过纱线图库的试验,图8展示出α不同取值时所对应的分割结果.由图8可知,当α<0.5时,部分毛羽像素仍残留,且纱芯轮廓过度细节化;当α=0.7时,虽已完全排除毛羽的干扰,但存在少数毛羽起始端被视为纱芯,从而被保留下来的现象;当α=0.9时,虽然获得很好的区域一致性,但是纱芯轮廓的细节部分未能很好的表示;因此,本文选取α=0.8的权重因子,既能分割出完整的纱芯,同时能保留轮廓的细节部分.本文将参数核图割法与区域生长法和线性近似纱芯边界法(简称线性法)进行纱芯分割比较,结果如图9所示.区域生长法,即以纱线图像中最大灰度值对应的像素作为种子,通过自定义门限,当种子像素与其八邻域之间的绝对灰度差小于门限时,进行合并,并以新合并的像素为中心,直至区域不能进一步扩张后停止.线性法,即对纱线分割后的纱线二值图像进行行扫描,定义x%(本文设置x%=55%),若一行中纱线像素占该行的比例大于等于x%,则这一行的纱线像素点被保留.为了定量检测算法,设置误分点来判断是否可以正确分割出纱芯.若一个属于纱芯的像素点被误分为背景或一个属于背景的像素点被误分为纱芯,都称该像素点被误分类,本文通过人工视觉统计误分类像素的数目,同时计算各个算法的处理时间,统计结果如图9所示.实验结果表明,区域生长法能分割出纱芯图像,但对于不同的图像需要设定不同的门限值,且受人为设定门限的限制有时并不能生长完全,导致纱芯分割不完整,误分点较多.线性法的误分点最多,分割出的纱芯近似矩形,对原始灰度图纱芯轮廓的拟合效果差,且该法需要在纱线分割的基础上进行,耗时最多.采用参数核图割法进行纱芯分割时效果更好,且耗时减少,误分点个数减少,算法效率有一定提高,该算法出现误分点的大部分原因在于平滑纱芯上的毛刺,对之后的毛羽提取步骤是有利的.实验平台为:Window7 Professional Edition, MATLAB R2014a, CPU: Intel i5-2400, RAM: 4GB.在纱线分割采用相同方法的前提下,首先对两类样本基于三种纱芯分割方法各随机取50个纱线片段,其中,每个纱线片段连续采集52帧图像,每帧采集的纱线长度为12.24 mm,则纱线片段的长度为1 003.68 mm,即每个片段的实际长度近似为1 m.最后进行毛羽提取,求取的毛羽区域指数结果如图10所示.对于同一图片,线性法由于分割出的纱芯最粗,导致毛羽区域指数HA最小;区域生长法受自定义门限的限制,生长不完全,导致分割的纱芯最细,毛羽区域指数HA最大;参数核图割算法进行纱芯分割后求得的毛羽区域指数HA处于两者之间,且与线性法的差距大,与区域生长法的差距小.图10展示的毛羽区域指数测试结果与前文讨论相一致.在纱线分割采用相同方法的前提下,求取的毛羽长度指数结果如图11所示.本文计算毛羽长度指数的步骤为:首先,确定纱芯横向轴线;然后,以横向轴线与纱芯上下边缘之间距离的平均值作为纱芯上下边缘基准线;最后,以基准线为基础绘制间隔为1 mm的统计线,计算毛羽与各统计线的交点.虽然纱芯粗细对计算毛羽长度指数没有直接影响,但是采用不同方法进行纱芯分割对边缘基准线的确定以及毛羽与统计线的交点影响很大.由图11可知,线性法的毛羽长度指数最小,这是由于分割的纱芯宽度比实际宽度大,导致单根毛羽的长度比实际短.对于区域生长法,在自定义门限最大限度地实现纱芯完整分割的前提下,纱芯宽度仍比实际宽度窄小导致单根毛羽的长度比实际长,获得的毛羽长度指数最大.采用USTER CLASSIMAT 5对两种样本测试,测试长度为10 000 m,获得毛羽长度指数范围分别为:5.6～6.6 (样本1)和4.7～5.6 (样本2),如图11中黑色横线所示.由于样本2经过精梳过程,毛羽长度指数相对样本1较小,由图11也可反映出来.由图11可知,根据本文算法所获得的毛羽长度指数绝大部分都落在了黑色横线范围内,证明了本文算法的可行性.同时,实验证明了毛羽长度指数测试结果与毛羽区域指数测试结果具有很高地一致性.对图11进行数据统计,得到表2.以USTER CLASSIMAT 5测得的毛羽长度指数范围作为标准,通过计算样本1和样本2中三种算法落入标准范围内的毛羽长度指数数目与总毛羽长度指数数目的比值求得准确率.由表2可知,对于样本1和样本2,线性法的平均毛羽长度指数L、毛羽标准差S和毛羽变异系数CVH与另两种算法差异明显且准确率最低,无法满足毛羽测试需求;区域生长法的平均毛羽长度指数L在标准范围内,效果较好,但自定义门限使得测试结果不稳定,准确率不高;本文算法的平均毛羽长度指数L处于标准范围的平均值附近,且准确率远远优于前两者,高达95.5%,定量地证明了此算法进行纱线毛羽研究是可行的.将表2中通过本文算法获得的平均毛羽长度指数L、毛羽标准差S和毛羽变异系数CVH与乌斯特公报2013版进行比较,判断样本1和样本2的各项毛羽特征参数处于何种水平,这对改善和调整纱线质量有很大的作用.其中,USPTM表示根据测试值得到的相应的乌斯特公报百分比水平值,百分比越低,水平越高.选取参数核图割法对不同类型的纱线进行纱芯分割,并与其他两种常用纱芯分割法进行比较.结果显示参数核图割法在时间上、准确率上都远优于另两种方法.图像处理领域提出的毛羽区域指数弥补了毛羽特征分析的不足,它与毛羽长度指数共同作用,使得毛羽分布描述更精准.同时,由图像处理法测出的毛羽特征参数与由电容式电清检测的USTER CLASSIMAT 5装置测出的毛羽特征参数在定性定量上都表现出高度一致性,说明基于参数核图割法的纱线毛羽研究是可行的.目前,采用图像处理法评估毛羽还处于起步阶段,市场上还没有基于图像处理的纱线毛羽分析装置,因此,对机器视觉来说最主要的挑战就是开发具有普适性的基于图像处理算法的纱线毛羽自动分析装置.E-mail:**************SU Zebin,HUANG Mengying,JING Junfeng.Image processing of yarn hairiness based on parametric kernel graph cut method[J].Journal of Xi′an Polytechnic University,2017，31(4)：486-494.【相关文献】[1] BARELLA A.Yarn hairiness:The influence of twist[J].Journal of the Textile Institute Proceedings,1957,48(4):268-280.[2] BARELLA A.Yarn hairiness[J].Textile Progress,1983,13(1):1-57.[3] 秦贞俊.关于纱线毛羽问题的讨论[J].棉纺织技术,2001,29(3):5-10.QIN Zhenjun.The discussion about the yarn hairiness[J].Cotton TextileTechnology,2001,29(3):5-10.[4] HALEEM N,WANG X.A comparative study on yarn hairiness results from manual test and two commercial hairiness metres[J].Journal of the Textile Institute,2013,104(5):494-501.[5] HALEEM N,WANG X.Recent research and developments on yarn hairiness[J].Textile Research Journal,2015,85(2):211-224.[6] PILLAY K P R.A study of yarn hairiness in cotton yarns:part I.Effect of fibre and yarn factors[J].Textile Research Journal,1964,34(9):663-674.[7] Zweigle Uster.Handbook of Uster Zweigle HL400[M].Uster:Uster Technologies AG,2014.[8] Uster.Handbook of Uster Tester 5[M].Uster:Uster Technologies AG,2005.[9] GUHA A,AMARNATH C,PATERIA S,et al.Measurement of yarn hairiness by digital image processing[J].The Journal of The Textile Institute,2010,101(3):214-222.[10] CARVALHO V,SOARES F,VASCONCELOS R,et al.Yarn hairiness determination using image processing techniques[C]//Emerging Technologies & Factory Automation (ETFA),2011 IEEE 16th Conference on.IEEE,2011:1-4.[11] FABIJANSKA A,JACKOWSKA-STRUMIII O L.Image processing and analysis algorithms for yarn hairiness determination[J].Machine Vision and Applications,2012,23(3):527-540. [12] 孙银银,潘如如,高卫东.基于数字图像处理的纱线毛羽检测[J].纺织学报,2013,34(6):102-106. SUN Yinyin,PAN Ruru,GAO Weidong.Detection of yarn hairiness base on digital image processing[J].Journal of Textile Science,2013,34(6):102-106.[13] 陈方昕.基于区域生长法的图像分割技术[J].科技信息,2008 (15):58-59.CHEN Fangxi.Image segmentation based on region growing method[J].Science and Technology Information,2008(15):58-59.[14] 兰瑜洁,钟舜聪.基于区域生长法的自适应图像分割的网眼织物瑕疵检测[J].机电工程,2015,32(11):1513-1518.LAN Yujie,ZHONG Shuncong.Defect detection of eyelet fabric using adaptive image segmentation based on region growing method[J].Mechanical and Electrical Engineering,2015,32(11):1513-1518.[15] MANJUNATH ARADHYA V N,HEMANTHA KUMAR G,SHIVAKUMARA P.Skew detection technique for binary document images based on Houghtransform[J].International Journal of Information Technology,2006,3(3):194.[16] OTSU N.A threshold selection method from gray-levelhistograms[J].Automatica,1975,11(285-296):23-27.[17] SALAH M B,MITICHE A,AYED I B.Multiregion image segmentation by parametric kernel graph cuts[J].IEEE Transactions on Image Processing,2011,20(2):545-557.[18] 崔威威,田铮,赵伟.图像分割的自适应交互核图割模型[J].计算机工程与应用,2013,49(5):190-194.CUI Weiwei,TIAN Zheng,ZHAO Wei.Self-adaptive interactive kernel graph cut model for image segmentation[J].Computer Engineering and Applications,2013,49(5):190-194. [19] BOYKOV Y Y,JOLLY M P.Interactive graph cuts for optimal boundary & region segmentation of objects in ND images[C]//Proceedings of Eighth IEEE International Conference on.IEEE,2001,1:105-112.[20] BOYKOV Y,VEKSLER O,ZABIH R.Fast approximate energy minimization via graph cuts[J].IEEE Transactions on Pattern Analysis and Machine Intelligence,2001,23(11):1222-1239.[21] SALAH M B,MITICHE A,AYED I B.A continuous labeling for multiphase graph cut image partitioning[C]//International Symposium on Visual Computing.Springer Berlin Heidelberg,2008:268-277.[22] VEKSLER O.Efficient graph-based energy minimization methods in computervision[D].Cornell University,1999.[23] DHILLON I S,GUAN Y,KULIS B.Weighted graph cuts without eigenvectors a multilevel approach[J].IEEE Transactions on Pattern Analysis and MachineIntelligence,2007,29(11):1944-1957.[24] BOYKOV Y,FUNKA-LEA G.Graph cuts and efficient ND imagesegmentation[J].International Journal of Computer Vision,2006,70(2):109-131.[25] ter Statistics Application Handbook[M].Uster:Uster Technologies AG,2013.。

基于数字图像处理的纱线毛羽检测

基于数字图像处理的纱线毛羽检测孙银银;潘如如;高卫东【摘要】为更准确地检测纱线毛羽长度及其根数,在结合视频显微镜和图像处理技术的基础上,提出一种新的毛羽检测方法.采用MOTIC SME-140视频显微镜采集纱线图像,经过灰度变换、图像分割、形态学开运算、图像细化处理,得到完整的纱线条干图像和细化后的毛羽图像,以纱线条干边缘为基准线,对毛羽分割点进行判断,最后得出不同长度的毛羽根数.图像法检测结果表明,纱线片段的毛羽根数值较为稳定,检测结果与目测图像计数的结果非常接近,因此,可认为所提出的毛羽检测方法较现有的光电检测方法更为准确、可靠.%In order to detect the length and root number of yarn hairiness more accurately,a new hairiness detection method was proposed based on video microscope in combination with image processing techniques.The yarn images were captured with a MOTIC SME-140 video microscope and then were processed with gray scale conversion,image segmentation,morphology opening and image thinning sequentially.The images of yarn core and hairiness thinning were obtained.And then with the yarn core edge as the measurement baseline to segment hairiness and the hairiness cut-point was judged,thus different lengths of hairiness root number were obtained directly.The result shows that the value of root number of every piece is more stable,and the results of this detection are very close to the visual counting values.Therefore,the present method for hairiness detection is more accurate and reliable than the photoelectric one.【期刊名称】《纺织学报》【年(卷),期】2013(034)006【总页数】5页(P102-106)【关键词】纱线;毛羽;图像处理;自动检测【作者】孙银银;潘如如;高卫东【作者单位】江南大学纺织服装学院,江苏无锡214122;江南大学纺织服装学院,江苏无锡214122;江南大学纺织服装学院,江苏无锡214122【正文语种】中文【中图分类】TS101.9毛羽是评定纱线质量的重要指标之一，不仅影响纱线质量，同时也对后续的织造加工产生不良影响［1］，甚至影响最终产品的质量。

计算机图像处理技术在纱线质量检测中的应用

关键词: 图像处理; 纱线黑板; 乌斯特条干均匀度仪; 纱线条干不匀
中图分类号: T P391
文献标识码: A
文章编号: 1673- 0356( 2008) 01- 0032- 03
数字图像处理作为一门学科大约形成于 20 世纪 60 年代初期。在早期, 图像处理是以改善图像的质量为目的, 它以人为对象, 改善人的视觉效果。常用的方法主要有图像增强、图像分割、边缘提取、形态学分析、图像压缩编码等。随着人类活动范围的扩大, 图像处理的应用领域也随之不断扩大。其首次获得实际应用是在美国的喷气推进实验室, 随后图像处理技术在航天、航空、生物医学、通信电子、工业Байду номын сангаас工程、军事公安和文化艺术中都有广泛的应用[1] 。
2 1 传统的纱线外观质量检测方法目前传统的测量纱线不匀率的方法, 主要采用目光检测法
和乌斯特均匀度仪法。
2 1 1 目光检验法目光检验法是用一摇黑板机将被测纱线均匀地绕在一块
180 mm 250 mm 2 mm 的黑板上, 纱线的缠绕方向与黑板长度方向平行, 检测者用黑板和标准样本进行比较, 按规定指标对条干均匀度品级进行评定[ 7] 。这种方法能比较全面地表达纱线条干的优劣, 但此法受人为因素影响, 具有随意性, 缺乏客观性, 重复性差等缺点。
2 图像处理在纱线外观质量检测上的新发展
纱线的外观质量是纱线质量的重要指标。对于纺织行业来说, 纱条的粗细均匀度测试是控制和提高纺织品质量的主要内
收稿日期: 2007 10 10; 修回日期: 2007 11 12 作者简介: 周绚丽( 1983 ) , 女, 山东烟台人, 天津工业大学纺织学院在读研

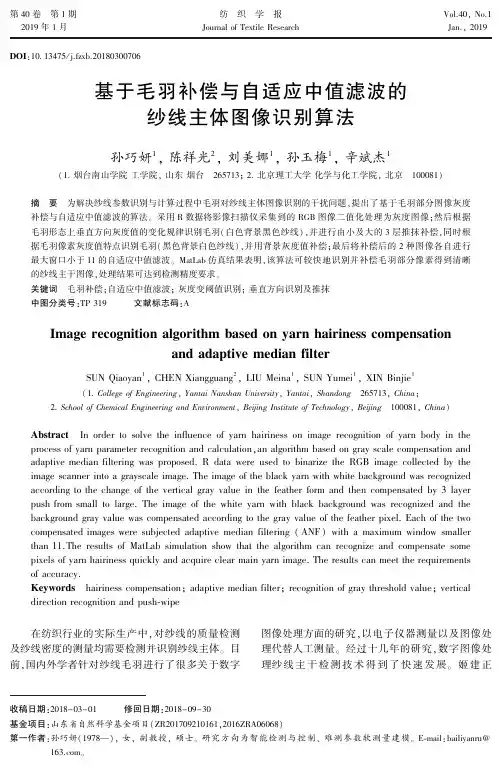

基于毛羽补偿与自适应中值滤波的纱线主体图像识别算法

第 40 卷第 1 期 2019 年 1 月
DOI:10. 13475 / j.fzxb.20180300706
纺织学报 Journal of Textile Research
基于毛羽补偿与自适应中值滤波的纱线主体图像识别算法
Vol.40, No.1 Jan., 2019
孙巧妍1, 陈祥光2, 刘美娜1, 孙玉梅1, 辛斌杰1
Image recognition algorithm based on yarn hairiness compensation and adaptive median filter
SUN Qiaoyan1, CHEN Xiangguang2, LIU Meina1, SUN Yumei1, XIN Binjie1
D2( 1,i)
i=1
式中:D1(1,N)为最大值矩阵;D2(1,N) 为最小值矩
阵;Gmax 为最大灰度均值;Gmin 为最小灰度均值。然
后选取适当的阈值作为毛羽部分灰度识别的灰度值
上限和下限。
· 6 4·
纺织学报
第 40 卷
h = Gmin + ( Gmax - Gmin ) × λh l = Gmin + ( Gmax - Gmin ) × λl 式中: h 为灰度值上限; l 为灰度值下限; λh 为灰度值上限权值; λl 为灰度值下限权值,且 0< λl < λh < 1。依次遍历图像中的所有像素点,如果图像灰度值 x( i,j) 处于( l,h) 区间,则判断该像素为纱线毛羽,需要补偿。可选择图像黑色背景部分的灰度值作为补偿值,将该灰度值替换已识别出的原图像中的毛羽像素。采用上述算法进行仿真,图像矩阵大小为 400× 506,将采集的图像调入 MatLab, 经实验验证, 取 N = 10, λl = 1 / 6, λh = 1 / 2, 补偿灰度值为为 l ( Gmax - Gmin) × 1 / 17 时,处理横向纱线的仿真结果较好,如图 3 所示。图 4(a)为黑色背景纵向纱线原始采集图,二值化后图像矩阵大小为 500×1 760,处理结果如图 4( b) 所示。由图 3 和图 4( b) 可看出, 使用灰度变阈值识别补偿算法后,图像中的毛羽大部分被去除而纱线主体部分图像保存完好。

试述计算机图像处理技术在纱线质量检测中的应用

试述计算机图像处理技术在纱线质量检测中的应用【摘要】：衡量纱线品质的指标通常使纱线粗细不匀指标。

当前我国测量纱线不匀的方法一般是测长称重法、仪器测量法及目光检测法,每种方法都有优势和缺陷。

由于计算机及图像处理技术的进步,完全应用数字图像处理技术来解决其他检测方法的缺点问题,增强纱线质量检测力度,就此阐述了计算机图像在纺织品检测方面的运用，着重描述了图像处理技术在纱线外观质量检测方面的发展方向。

【关键词】：图像处理质量检测应用【正文】：前言：数字图像处理在20世纪60年代前后形成的一门学科。

早期阶段,图像处理是为了提高图像的质量,把人作为对象，使人的视觉效果有所改善。

通常用的方法大多是图像增强、图像分割、边缘提取、形态学分析、图像压缩编码等。

从20世纪80年代以后,计算机图像处理技术到了纺织测试阶段,从半成品到成品的检验,从机织物、针织物到非织造布的检验,还有模拟控制产品质量,都能借助图像处理技术来实现。

从全世界看来,图像处理起初运用于纺织工业来分析地毯的磨损状况,此后在纺织材料的测试领域中的运用范围越来越广。

一般的纺织测试措施大多利用手感及目测法,受人为影响比较大,准确率低。

但应用图像处理技术能减少主观因素干扰,客观评价纺织品的外观及内在质量,是增大劳动生产率、确保产品质量的重要措施。

所以,研究计算机图像处理在纺织测试阶段中的运用有十分关键的意义。

一计算机图像处理在纺织上的应用从世界全局看来,计算机图像处理技术在纺织材料测试领域中的应用范围越来越宽，不管是对纤维、纱线或者织物的检测,全是为了符合消费者对产品质量的需求。

与此同时,因为现代纺织技术的高速发展和进步,使纺织生产企业都对纺织加工期间的中间产品—纱线的质量提出了更高的标准,纱线质量已经是纺织企业生产的核心课题。

所以,应用计算机图像处理技术对纱线外观质量展开客观、精准的检测是非常有必要的。

二图像处理在纱线外观质量检测上的新发展纱线的外观质量是纱线质量的主要指标。

基于图像处理的纱线条干实时检测

基于图像处理的纱线条干实时检测天津工业大学学报JOURNAL OF TIANJIN POLYTECHNIC UNIVERSITYVol.28No.2April 2009基于图像处理的纱线条干实时检测杨雪媛袁黄琦兰(天津工业大学计算机技术与自动化学院,天津300160)摘要:将图像处理的方法用于纱线条干边缘的实时检测,运用VC++6.0中的VFM 库函数实现纱线图像的实时获取,采用Sobel 边缘检测算子对获取图像进行边缘处理,提取纱线边缘以直观反映纱线的粗细程度、毛羽等外观特征;并采用高斯函数进行滤波,使检测结果更加可靠.实验结果表明,采用该方法进行纱线条干实时检测,可提高检测效率与检测精度.关键词:纱线条干;图像处理;边缘检测;Sobel 算子;VC++6.0中图分类号:TS101.922;TP317.4文献标识码:A文章编号:1671-024X(2009)02-0083-03Edge detection of yarn based on image processingYANG Xue-yuan ,HUANG Qi-lan(School of Computer Technology and Automation ,Tianjin Polytechnic University ,Tianjin 300160,China )Abstract :A method based on image processing to detect the edge of yarn is presented using VFM function of VC++ acquire the yarn image in real time and applying the sobel edge detection algorithm deal with the picture toshow the edge of yarn.The extraction of edge of yarn can reflect the characteristic ,such as degree ofthickness of yarn and pin -feather.Gaussian function is usedto filtering in order to let test result morereliable.The result shows that the software can improve the test efficient and precision.Key words :yarn ;image processing ;edge detection ;Sobel algorithm ;VC++6.0收稿日期:2008-09-03作者简介:杨雪媛(1983—),女,硕士研究生;黄琦兰(1966—),女,教授,导师.E-mail:****************.cn在现代纺纱工程中,对于纱线条干均匀度的检测方法主要有乌斯特均匀度仪和目光检测法等.乌斯特(Uster )均匀度仪检测法是应用电容原理检测纱条不匀率,它对检测试样各段的湿度均匀程度以及试验环境的要求极高,且检测结果反映的是纱线截面内纤维的多少,不能准确反映纱线的外观质量.黑板条干(目光检测法)通过观察纱条在黑板上形成的阴影,记数棉结等指标来评定纱线外观质量,具有主观性强、需要精确与繁重工作的弱点.以上两种检测方法均是采用随机抽样对纱线进行离线检测,在随机抽样检验时,很可能对于存在某些质量缺陷的纱锭很长时间都采集不到,且以子样水平代表总体水平的棉纱平均质量,并不能完全决定布面质量.往往在总体水平不差的一批棉纱中,个别卷装的次品会影响到整个布面质量和实用质量.随着计算机技术的发展,利用计算机软件的方法实时检测纱线不仅可以直观精确地反映出纱线条干的边缘,清楚分辨出纱线的毛羽和粗细均匀度,而且可以提高检测速度,使纱线的在线检测成为可能[1].本文运用VC++技术开发了基于图像处理的纱线条干边缘实时检测软件,提取纱线边缘特征,旨在提高纱线条干实时检测效率和精度.1视频图像的采集与边缘检测方法1.1视频图像的实时采集在基于纱线条干边缘的实时检测技术中[2],图像数据的实时获取将成为关键.一般来讲,视频图像捕获有两种方法,一种是利用视频捕获卡所附带的SDK 开发工具,这种捕获方法的实现是与设备有关的,依赖于视频捕获卡与摄像头的类型,不利于灵活应用;第28卷第2期2009年4月第28卷天津工业大学学报另外一种捕获方法是Microsoft的Visual C++,自从4.0版就开始支持Video for Windows(简称VFW),其中AVICap窗口类是VFW的一个重要组成部分,它的主要作用是实现视频的捕获.AVICap为应用程序提供了一个简单的、基于消息的接口,通过该接口,程序可以访问视频和波形音频硬件并控制硬件捕获视频流的过程.AVICap最为重要的特点是它支持实时视频流捕获和单帧捕获,使程序员可以控制视频源的开始和结束位置.本系统的视频图像采集部分开发采用VC++6.0提供的VFW技术,选用USB接口、支持VFW、纯软件采集、无硬件支持的摄像头获取视频源,再将捕获的视频流存入硬盘,运用AVICap窗口类的视频捕获功能将视频图像显示在事先建立好的捕获窗内.1.2图像的边缘检测所谓边缘就是指图像局部亮度变化最显著的部分,它是检测图像局部显著变化的最基本的运算.对于数字图像,图像灰度值的显著变化可以用梯度来表示.系统中的边缘检测部分采用Sobel算子对于数字图像的边缘进行处理[3-4].处理的过程如下:若用Sobel 算子检测图像M的边缘,先分别用水平算子和垂直算子对图像进行卷积,得到2个矩阵,在不考虑边界的情形下得到与源图像同样大小的图像M1和M2,分别表示原图像中相同位置处的2个偏导数.然后将M1、M2对应位置的2个数平方后相加得到1个新的矩阵G,G表示M中各个像素的灰度的梯度值(1个逼近),这样就可以通过阈值处理得到边缘图像.2程序设计图1为程序设计流程图.图像的采集过程如下:程序中运用VC++6.0中的VFM库函数来实现图像的实时采集.在VFM库函数中,视频数据的实时采集主要是通过调用AVICap32. dll创建AVICap窗口类,由AVICap窗口类中的消息、宏函数、结构以及回调函数来完成.在进行捕获之前首先创建1个捕获窗,将捕获窗与视频捕获驱动程序相关联,并获得捕获驱动器的参数.对显示模式进行设置,在AVICap窗口类中有2种显示视频模式:叠加(overlay)或预览(preview)模式.叠加模式只被部分视频捕获卡支持,而大部分视频捕获设备都支持预览模式,所以本系统采用预览模式显示视频.最后进行视频捕获,将捕获的视频数据存入事先指定的捕获文件中,对文件命名并存入已分配好的存储空间内.然后用函数CapPreview启动预览功能,这时就可以在屏幕上看到采集的图像了.图像处理过程如下[5]:程序基于MFC的单文档界面,在视图类中定义了响应菜单命令的边缘检测Sobel 算子实现灰度图像边缘检测的函数.文献[6]进行了Sobel梯度算子的推导过程,得出Sobel算子的实现公式为:G[i,j]=|f[i-1,j+1]+2f[i,j+1]+f[i+1,j+1]-f[i-1,j-1]-2f[i,j-1]-f[i+1,j-1]|+|f[i-1,j-1]+2f[i-1,j]+f[i-1,j+1]-f [i+1,j-1]-2f[i+1,j]-f[i+1,j+1]|;式中,G[i,j]表示处理后(i,j)点的灰度值;f[i,j]表示处理前该点的灰度值.公式中各像素之间的关系见表1.3实验结果分析运用Sobel算子结合VC++语言所开发的程序,对某厂生产的细纱图像进行实时采集,结果如图2所示.对所采集图片进行处理,结果如图3所示.图2为实时采集到的纱线图样,图3是对图样处理后的纱线边缘图像.对于提取边缘的图片能够明显图1系统流程图Fig.1System process chart表1Sobel算子公式中各像素之间的关系Tab.1Relationship among each pixel of sobelalgorithm functionf（x-1，y-1）f（x，y-1）f（x+1，y-1）f（x-1，y）f（x，y）f（x+1，y）f（x-1，y+1）f（x，y+1）f（x+1，y+1）84——第2期[34]CONCI A ，PROENCA C.A computer vision approach for tex -tile inspection[J].Textile Research Journal ，2000，70（4）：347-350.[35]LANE J.Textile fabric inspection system ：US ，5774177[P].1998-06-30.[36]MALLICK -GOSWAMI B ，DATTA A.Detecting defects infabric with laser -based morphological image processing[J].Textile Research Journal ，2000，70（9）：758-762.[37]KUMAR A.Neural network based detection of local fabric de -fects [J].Pattern Recognition ，2003，36（7）：1645-1659.[38]ADE F ，LINS N ，UNSER parison of various filter setsfor defect detection in textiles [C]//The 7th International Con -ference on Pattern Recognition.Montreal ：ICPR ，1984：428-431.[39]JEONG S H ，CHOI H T ，KIM S R ，et al.Detecting fabricdefects with computer vision and fuzzy rule generation part I ：defect classification by image processing [J].Textile Research Journal ，2001，71（6）：518-526.[40]STOJANOVIC R ，MITROPULOS P ，KOULAMAS C ，et al.Real-time vision-based system for textile fabric inspection [J].Real-Time Imaging ，2001，7（6）：507-518.[41]CHUNG-FENG Kuo ，CHING-JENG Lee.A back propagation neural network for recognizing fabric defects [J].Textile Re search Journal ，2003，73（2）：147-151.比较出纱线粗细的均匀程度,清楚观察出纱线中的棉结和毛羽.而用肉眼直接观察纱线时远远达不到如此精确的程度,为进一步鉴定纱线的条干均匀度等提供了便捷的条件.整个过程中,对纱线的实时采集和处理主要依赖于软件进行,节省了硬件,降低了成本.4结束语实验证明,运用计算机软件在线采集纱线图像并进行处理,可提高用肉眼辨识纱线的效率,通过这种方法还可清楚地分辨纱线是否存在棉结.本文所设计的实时边缘检测软件对于纱线检测方面具有一定的参考价值,在此基础上可从不同角度检测纱线的各种参数,对软件进一步深化,为下一步记数棉结和统计表示纱线外观不均的各种变异系数等指标提供了方便.随着神经网络和小波的发展,对于纱线的检测将趋于智能化.经过反复实验,此软件不仅可用于纱线的边缘检测,而且可以应用于各个需要实时检测物体边缘特征的领域.参考文献院[1]邵东锋,张一心.基于图像处理的纱线质量检测[J].陕西纺织,2004,64:18-19.[2]任宏民.图像边缘检测算法的比较与展望[J].中国科技信息,2007(10):119-120.[3]樊红萍,尹红梅.彩色图像边缘检测算法[J].数据库与信息管理,2005(4):64-66.[4]樊红萍,尹红梅.彩色图像边缘检测改进算法[J].电子工程师,2005,31(5):41-43.[5]杨娜,张斌.基于图像处理技术的织物组织自动识别[J].山东纺织科技,2006,47(1):37-39.[6]邢军.基于Sobel 算子数字图像的边缘检测[J].微机发展,2005,15(9):48-50.图3提取的纱线边缘图像Fig.3Yarn edgeimage(上接第82页)杨雪媛,等:基于图像处理的纱线条干实时检测图2实时采集的细纱图样Fig.2Yarn sample of real-timecollection 85——。
