光电传感器感简介
光电传感器的优点
光电传感器的优点光电传感器是一种将物理光学原理与电学传感技术相结合的高精度、高灵敏度的传感器。
它通过感应物体与环境的反射光或透射光来实现测量和控制。
相对于其他类型的传感器，光电传感器具有不少优点，以下是详细介绍：1. 非接触式感应由于使用了光学原理，光电传感器与被感应物体之间是非接触的，不存在物理碰撞和摩擦摩损等问题，故不存在由于摩擦摩损造成的失败风险。
2. 高灵敏度和高分辨率光电传感器可以探测微小的物理变化，尤其是可以探测到十分微小的尺寸和形态的物体。
并且它们具有高分辨率和高灵敏度，可以实现高精度、高速的控制和测量，可以对非常小的物体和细微的运动或形态变化做出反应。
3. 可以进行远距离监测和测量光电传感器可以应用在远距离的监测和测量任务中，凭借其可以横跨较远距离进行传感的能力，可以被用于针对高处设备或危险区域的监测和测量。
4. 可以满足多种操作环境要求光电传感器具有多种操作环境要求。
例如，在它们可以在恶劣环境下工作，它们可以在高温和极寒等环境中工作，甚至在烟雾或灰尘等高污染环境中，也可以正常工作。
5. 可以多角度和多方向感应光电传感器是一种多工具数传感器，它们可以通过采用不同角度和方向的感应技术，对目标进行多角度和多方向的感应。
这使得它们可以应用于多种不同的测量和控制任务，包括物体位置、速度、方向等。
6. 灵活性和可重复性光电传感器可以实现精确的测量和控制，并且很容易地进行调整和更改。
它们可以轻松地适应多种应用程序需要，并且可以根据要求进行精确的调整，以实现需要的精度和准确性。
总的来说，光电传感器是现代工业领域中应用最为广泛的传感器之一，以其高精度、高稳定性等特点，已经成为了先进制造领域中的重要工具，其中的各项优点越来越受到广泛关注。
光电感应传感器种类和用途
光电感应传感器种类和用途

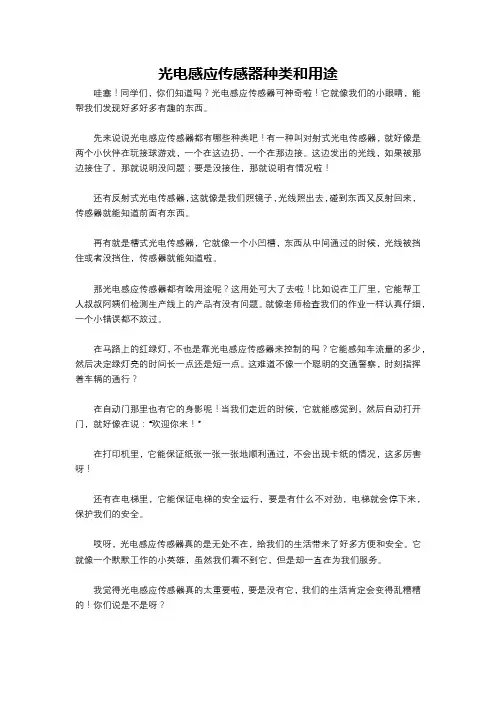

哇塞！同学们，你们知道吗？光电感应传感器可神奇啦！它就像我们的小眼睛，能帮我们发现好多好多有趣的东西。
先来说说光电感应传感器都有哪些种类吧！有一种叫对射式光电传感器，就好像是两个小伙伴在玩接球游戏，一个在这边扔，一个在那边接。
这边发出的光线，如果被那边接住了，那就说明没问题；要是没接住，那就说明有情况啦！
还有反射式光电传感器，这就像是我们照镜子，光线照出去，碰到东西又反射回来，传感器就能知道前面有东西。
再有就是槽式光电传感器，它就像一个小凹槽，东西从中间通过的时候，光线被挡住或者没挡住，传感器就能知道啦。
那光电感应传感器都有啥用途呢？这用处可大了去啦！比如说在工厂里，它能帮工人叔叔阿姨们检测生产线上的产品有没有问题。
就像老师检查我们的作业一样认真仔细，一个小错误都不放过。
在马路上的红绿灯，不也是靠光电感应传感器来控制的吗？它能感知车流量的多少，然后决定绿灯亮的时间长一点还是短一点。
这难道不像一个聪明的交通警察，时刻指挥着车辆的通行？
在自动门那里也有它的身影呢！当我们走近的时候，它就能感觉到，然后自动打开门，就好像在说：“欢迎你来！”
在打印机里，它能保证纸张一张一张地顺利通过，不会出现卡纸的情况，这多厉害呀！
还有在电梯里，它能保证电梯的安全运行，要是有什么不对劲，电梯就会停下来，保护我们的安全。
哎呀，光电感应传感器真的是无处不在，给我们的生活带来了好多方便和安全。
它就像一个默默工作的小英雄，虽然我们看不到它，但是却一直在为我们服务。
我觉得光电感应传感器真的太重要啦，要是没有它，我们的生活肯定会变得乱糟糟的！你们说是不是呀？。
光电传感器感简介
粉色接红色FGS模式；粉色接蓝色为BGS 模式
安装
三、自动线用的光电传感器—Omron E3ZLS61
安装时要让光电开关的检测面 和检测物体成平等线（不能倾 斜于检测物体）。 但是，在检测有光泽物体时 （有光泽的表面） ，如右图一 样，将光电开关倾斜5～10°后 安装。这时，要确认对背景物 体无影响。
二、光电传感器分类及工作原理—对射型
检测方式： 对向设置投光器与受光器。如果检测物 体进入投光器和受光器之间遮蔽了光线， 进入受光器的光量将减少。掌握这种减 少后便可进行检测。
投
受
光
光
部
部
二、光电传感器分类及工作原理—回归反射型
检测方式： 投受光器一体，投光部发出的光线射到相对设置 的反射板上，反射回到受光部。如果检测物体遮 蔽光线，进入受光部的光量将减少。掌握这种减 少后，便可进行检测。
光电传感器感简介
光电传感器介绍
一、光电传感器概述 二、光电传感器分类及工作原理 三、自动线用的光电传感器—Omron E3ZLS61
一、光电传感器概述
•「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。 •光电传感器主要由发光的投光部和接受光线的受光部构成。如果投射的光线因检测物 体不同而被遮掩或反射，到达受光部的量将会发生变化。受光部将检测出这种变化，并 转换为电气信号，进行输出。大多使用可视光（主要为红色，也用绿色、蓝色来判断颜 色）和红外光。 •光电传感器主要分为 对射型、回归反射型、扩散反射型、限定反射型、距离设定型 等。
受光 光強
检测距离
二、光电传感器分类及工作原理—距离设定型
检测方式 受光元件使用2个光电二极管(接近外壳的一侧)称为N(Near)侧，而另一端称为F(Far)侧 。检测物体反射 的投光光束射到受光元件上，检测物体距离不同射到受光元件上的位置也不同，通过检测此不同来确定检 测物体的距离。 1.检测物体存在于已设定距离的位置上的情况下，反射光将在N侧和F侧的中间点成像，两侧的二极管将受 到同等的光量； 2.相对于设定距离，检测物体存在于靠近传感器的位置的情况下，反射光将在N侧成像，N侧受光量大； 3.相对于设定距离，检测物体存在于较远的位置的情况下，反射光将在F侧成像，F侧受光量大。 传感器可通过计算N侧与F侧的受光量差来判断检测物体的位置。
光电传感器的应用举例
测转速
n=f/N
n—转速； f—脉冲频率； N—圆盘孔数。
5
测速也可以采用反射式：只要用白纸画上
黑道的圆纸贴在旋转体上即可。
其测量电路与透射式相同
调制盘
()
()
()
6
传感器应用实例
六、光传感器的应用——鼠标器
鼠标中的红外接收管就是光传感器。鼠标移动时，
滚球带动 x、y 方向两个码盘转动，红外管接收到一
安全警戒
27
扩散反射式光电开关
料位控制
烟雾报警
带材对中控制
缺料检测
28
扩散反射式光电开关
斜度检测
裂缝检测
透明玻璃瓶检测
长度控制
镜面反射式光电开关
29
限距式光电开关
产品计数
气流量监测
液位检测
检测有无盖
30
限距式光电开关
料径控制
行程控制
转速监测
超速或滞速判别
31
槽型光电开关
定长剪切
起重机位置控制
例13：条形码扫描笔
光敏三极管
发光二极管
扫描笔
条形码卡片
条形码
扫描方向
光电扫描笔
OUT
脉冲列
21
例15：大米分选机
大米及杂质
在光照下，
发出不同
光信号
放
大
器
探头 光源
振动机
控制
电路
滑槽
光箱
光传感器
杂质
驱动器
背景板
气动电磁阀
废弃箱
气源
22
例17：吸收式烟尘浊度检测仪
白炽平
行光源
光电传感知识

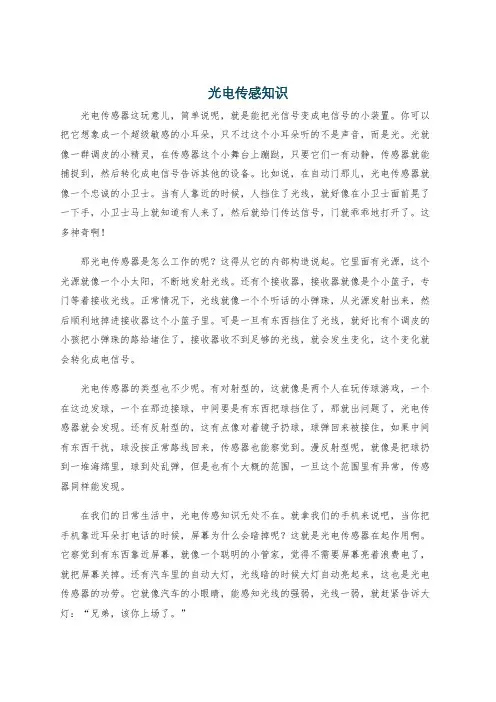

光电传感知识光电传感器这玩意儿，简单说呢，就是能把光信号变成电信号的小装置。
你可以把它想象成一个超级敏感的小耳朵，只不过这个小耳朵听的不是声音，而是光。
光就像一群调皮的小精灵，在传感器这个小舞台上蹦跶，只要它们一有动静，传感器就能捕捉到，然后转化成电信号告诉其他的设备。
比如说，在自动门那儿，光电传感器就像一个忠诚的小卫士。
当有人靠近的时候，人挡住了光线，就好像在小卫士面前晃了一下手，小卫士马上就知道有人来了，然后就给门传达信号，门就乖乖地打开了。
这多神奇啊！那光电传感器是怎么工作的呢？这得从它的内部构造说起。
它里面有光源，这个光源就像一个小太阳，不断地发射光线。
还有个接收器，接收器就像是个小篮子，专门等着接收光线。
正常情况下，光线就像一个个听话的小弹珠，从光源发射出来，然后顺利地掉进接收器这个小篮子里。
可是一旦有东西挡住了光线，就好比有个调皮的小孩把小弹珠的路给堵住了，接收器收不到足够的光线，就会发生变化，这个变化就会转化成电信号。
光电传感器的类型也不少呢。
有对射型的，这就像是两个人在玩传球游戏，一个在这边发球，一个在那边接球，中间要是有东西把球挡住了，那就出问题了，光电传感器就会发现。
还有反射型的，这有点像对着镜子扔球，球弹回来被接住，如果中间有东西干扰，球没按正常路线回来，传感器也能察觉到。
漫反射型呢，就像是把球扔到一堆海绵里，球到处乱弹，但是也有个大概的范围，一旦这个范围里有异常，传感器同样能发现。
在我们的日常生活中，光电传感知识无处不在。
就拿我们的手机来说吧，当你把手机靠近耳朵打电话的时候，屏幕为什么会暗掉呢？这就是光电传感器在起作用啊。
它察觉到有东西靠近屏幕，就像一个聪明的小管家，觉得不需要屏幕亮着浪费电了，就把屏幕关掉。
还有汽车里的自动大灯，光线暗的时候大灯自动亮起来，这也是光电传感器的功劳。
它就像汽车的小眼睛，能感知光线的强弱，光线一弱，就赶紧告诉大灯：“兄弟，该你上场了。
”在工业生产里，光电传感知识更是大显身手。

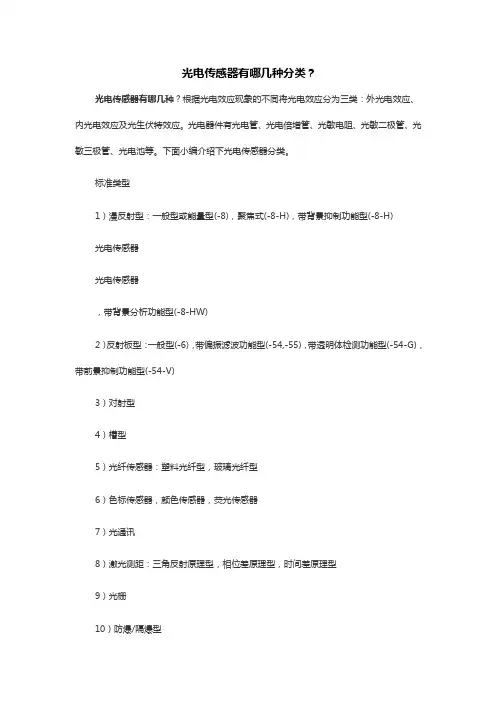

光电传感器有哪几种分类？
光电传感器有哪几种分类？光电传感器有哪几种？根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。
光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。
下面小编介绍下光电传感器分类。
标准类型1）漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H)光电传感器光电传感器，带背景分析功能型(-8-HW)2）反射板型：一般型(-6)，带偏振滤波功能型(-54,-55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V)3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型安全类型1）安全对射光电2）安全光栅3）安全光幕4）安全控制器门控类型1）雷达传感器：区域检测型雷达传感器雷达传感器2）主动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法远距离检测。
②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
光电传感器的工作原理
光电传感器的工作原理
首先，光电传感器的核心部件是光敏元件，它通常采用光电二极管、光电三极管、光电二极管阵列等器件。
当光线照射到光敏元件上时，光子的能量会激发光敏元件内部的电子，使得器件产生电流或电压信号。
这些电信号随着光照强度的变化而变化，从而实现了对光信号的检测和测量。
其次，光电传感器的工作原理还涉及到光源和光敏元件之间的光路设计。
光源的选择和位置会直接影响到光敏元件接收到的光信号强度，从而影响到传感器的灵敏度和精度。
合理设计光路可以有效提高光电传感器的性能，使其在不同环境下都能够稳定可靠地工作。
另外，光电传感器还可以通过光电开关、光电编码器、光电测距传感器等形式来实现不同的功能。
例如，光电开关可以通过检测物体遮挡光路来实现物体的检测和计数；光电编码器可以通过测量光信号的脉冲数来实现位置和速度的测量；光电测距传感器则可以通过测量光信号的时间差来实现距离的测量。
总的来说，光电传感器的工作原理是基于光电效应和光敏元件的特性，通过光信号到电信号的转换来实现对光的检测和测量。
合理的光路设计和不同形式的应用使得光电传感器在工业自动化、电子设备、通信等领域都有着广泛的应用前景。
希望本文能够帮助读者更加深入地了解光电传感器的工作原理，为相关领域的工程师和研究人员提供一定的参考价值。
感光传感器原理
感光传感器原理
感光传感器是一种能够测量环境中光线强度的设备。
它基于光电效应原理工作，将光线转化为电信号。
光电效应是指当光线照射到特定的物质表面时，光子能量被吸收后释放出电子。
这些电子可以被采集并产生电流。
光电效应的基本原理是光子与物质内电子的相互作用。
光电传感器通常是由多个光敏元件组成的，例如光电二极管（Photodiode）或光电晶体管（Phototransistor）。
这些元件将
光线转化为电流或电压输出信号。
当光线照射到光敏元件上时，光子能量会导致材料内电子跃迁，并产生载流子。
进而导致电流变化。
光敏元件内的电流或电压信号与光线强度成正比。
因此，通过测量光敏元件输出的电流或电压，就可以知道环境中的光线强度。
一般来说，光线越强，光敏元件输出的电信号就越大。
为了提高感光传感器的性能，常常会采用额外的电路进行信号放大、滤波和校准。
这些电路可以帮助准确地测量光线强度，并且适应不同的应用场景。
总结起来，感光传感器利用光电效应原理将光线转化为电信号，通过测量电流或电压输出来估计环境中的光线强度。
这种原理使得感光传感器在许多领域中得到广泛应用，如相机、光照控制、光电测量等。
光电传感器作用
光电传感器作用
光电传感器是一种能够将光信号转化为电信号的传感器。
它广泛应用于多个领域，包括自动化控制、环境监测、医疗器械等。
光电传感器的作用是通过感知光信号的变化，实现对物体、环境等的监测和控制。
首先，光电传感器在自动化控制中发挥着重要作用。
在自动化生产线上，光电传感器可以用来检测物体的存在与否，例如可以用来检测产品是否到位，从而实现自动化生产。
同时，光电传感器还可以用来检测物体的位置，例如可以用来检测机械臂的位置，从而实现精确控制。
通过光电传感器的监测和反馈，自动化系统可以实时调整和控制生产过程，提高生产效率和质量。
其次，光电传感器在环境监测中也具有重要作用。
在城市管理中，光电传感器可以用来监测光照强度，判断白天和夜晚，从而实现城市照明的管理和调控。
此外，光电传感器还可以用于监测空气质量，通过感知光的散射、吸收等变化来判断空气中的污染程度。
这些监测数据可以为环境保护和空气污染治理提供重要的参考。
光电传感器在医疗器械中也有广泛的应用。
例如，在血液分析仪中，光电传感器可以通过感知血液中的光信号来检测血液的各种指标，如血红蛋白含量、血细胞计数等，从而帮助医生判断患者的健康状况。
此外，光电传感器还可以被用于监测心率、血氧饱和度等生命体征，实现对患者的连续监护。
总结起来，光电传感器在自动化控制、环境监测和医疗器械等领域中发挥着重要作用。
它通过感知光信号的变化，实现对物体、环境和人体的监测和控制。
光电传感器的应用不仅提高了生产效率和质量，也为环境保护和医疗健康提供了重要的支持。
随着科技的发展和应用领域的拓展，光电传感器的作用将会更加广泛和重要。
光电传感器的原理
光电传感器的原理
光电传感器是一种能够将光信号转换为电信号的设备，通常用于测量和检测光线的强度和位置。
光电传感器的原理基于光电效应，即当光线照射到特定的光敏材料上时，光的能量将被转化为电流或电压。
在光电传感器中常用的光敏材料有硅、锗、氧化锌等。
这些材料具有能够吸收能量的特性，当光线照射到这些材料表面时，光子将激发材料中的电子，并改变材料的电导率。
光电传感器通常使用PN结构，即正负电荷之间的结构。
当光线照射到光电传感器的光敏区域时，光子的能量会导致光敏材料中的电子移动。
对于PN结构，当光线照射到P区时会
产生电子-空穴对，而在N区的电子-空穴对会发生复合。
这种
电子-空穴对的产生和复合过程将导致PN结的导电性发生变化。
光电传感器的输出信号通常是一个电流或电压信号。
当光线强度较弱时，产生的电子-空穴对较少，导致输出电流或电压较小；而当光线强度较强时，产生的电子-空穴对较多，导致输
出电流或电压较大。
根据这一原理，可以通过测量输出信号的大小来获取光线的强度信息。
除了测量光线的强度，光电传感器还可以用于检测光线的位置。
通过在光电传感器上设置多个光敏元件，并在光线照射时测量每个元件的输出信号大小，可以判断光线照射的位置。
总结来说，光电传感器的工作原理是利用光电效应将光信号转换为电信号。
通过测量输出信号的大小，可以获取光线的强度信息，而通过测量多个光敏元件的输出信号大小，可以判断光线的位置。
这种原理使得光电传感器在许多应用中发挥重要作用，如光敏开关、光电计数器、光电编码器等。
光敏传感器的简介及应用
光敏传感器的简介及应用光敏传感器是一种能够将光信号转化为电信号的器件。
它利用光敏材料对光的感应特性，通过光电转换的方式将光信号转换为电信号。
光敏传感器可分为两大类：光敏电阻和光敏二极管。
光敏电阻是一种变阻器，其电阻值随光照强度的变化而改变。
当光线照射到光敏电阻上时，光敏电阻的电阻值会改变，从而产生电信号。
光敏电阻广泛应用于光敏开关、光敏电路等领域。
例如，光敏开关利用光敏电阻的特性来感应光照强度的变化，从而控制开关的开关状态。
在自动照明系统中，光敏电阻可以根据环境光线的变化自动调整照明灯的亮度，实现节能的效果。
光敏二极管是一种具有较高响应速度的光敏元件。
当光线照射到光敏二极管上时，光敏二极管会产生电压信号，其大小与光照强度成正比。
光敏二极管具有响应速度快、工作频率宽等优点，广泛应用于光通信、光电测量等领域。
例如，在光通信系统中，光敏二极管可以将光信号转换为电信号，实现光电信号的接收和解调。
此外，光敏传感器还广泛应用于光电测量、光学检测等领域。
例如，在工业自动化领域中，光敏传感器可以用于检测物体的存在、背景光的补偿、颜色识别等应用。
光敏传感器还可以用于光谱分析、成像传感、光学显微镜等领域。
光敏传感器的应用范围非常广泛，从家用电器到军事航天设备都可以找到它们的身影。
总之，光敏传感器是一种能够将光信号转化为电信号的器件，可以根据光照强度的变化产生相应的电信号。
光敏传感器在光通信、自动照明、工业自动化等领域有着广泛的应用。
随着科技的发展，光敏传感器的性能和功能也得到了不断的提升和改进，为各个领域的应用提供了更加可靠和高效的解决方案。
光电传感器
光敏电阻
10
溶液浓度检测系统
11
（三）光生伏特效应及器件（阻挡层光电效应） 在光线作用下, 能使物体产生一定方向的电动势的现
象。 光生伏特型光电器件是自发电式的，属有源器件。 器件：以可见光作光源的光电池是常用的光生伏特型
器件。 其余的如光电二级管、光敏晶体管等属于这类光电
器件。
23
调制型光电开关原理
光电开关的LED多采用中频（40kHz左右）窄脉冲电 流驱动，从而发射40kHz调制光脉冲。相应地，接收光电 元件的输出信号经40kHz选频交流放大器及专用的解调芯 片处理，可以有效地防止太阳光、日光灯的干扰，又可 减小发射LED的功耗。
24
6、光电断续器
遮断型光电断续器也称为槽式光电开关，通常是标准 的U字型结构。其发射器和接收器做在体积很小的同一塑 料壳体中，分别位于U型槽的两边。当被检测物体经过U型 槽且阻断光轴时，光电开关就产生表示检测到的开关量信 号。
3
2、外光电元件
紫外管
当入射紫外线 照射在紫外管阴极 板上时，电子克服 金属表面对它的束 缚而逸出金属表面， 形成电子发射。紫 外管多用于紫外线 测量、火焰监测等。
紫外线
4
光电管 光电管的阴极受到
从光窗透进的光照射 后，向真空发射光电 子，这些光电子向阳 极作加速运动，形成 空间电子流，光电流 的数值取决于阴极的 灵敏度与光强。停止 光照，外电路将无电 流输出。
光电池
12
2、光电二极管
➢工作原理： 光敏二极管在电路中一般处于反向偏
置状态， • 无光照时，反向电阻很大，
反向电流很小； • 有光照时，PN结处产生光生
电子空穴对； • 在电场作用下形成光电流，
传感器与检测技术光电式传感器解读
二、光子探测器
光子探测型器件基于光电效应原理，即利用光 子本身能量激发载流子。这类器件有一定的截 止波长，但响应速度快，灵敏度高，使用最为 广泛。
什么是光电效应？
光是由光子组成的，其能量和频率关系为
E=hf
光照在物体上可看成是一连串具有能量为E的光 子轰击物体，如果光子能量足够大，物质内部
第七章 光电式传感器
整理ppt
组成
光电传感器一般由辐射源、光学通路、光电器 件组成。
工作原理
首先把被测量的变化转换成光信号的变化，然 后通过光电转换元件变换成电信号。
被测量通过对辐射源或者光学通路的影响将待 测信息调制到光波上，通过改变光波的强度、 相位、空间分布和频谱分布等，由光电器件 将光信号转化为电信号。电信号经后续电路 解调分离出被测量信息，实现测量。
特点：灵敏度高，体积小，重量轻，光 谱响应范围宽，机械强度高，耐冲击和 振动，寿命长。纯电阻元件，无源器件， 有电流通过时，会产生热的问题。电路 简单。适用于红外探测。
整理ppt
（三）光电结型探测器 与光电导型工作原理相似，利用光子引 起的电子跃迁将光信号转变为电信号， 只是光照射在半导体结上而已，。 主要有：光电二极管和光电三极管。
整理ppt
图7-8 硅光电池构造原理和图示符号
整理ppt
半导体光电器件的特性 包括：光电特性、伏安特性、光谱特性、件的光电特性
a）硒光敏电阻的光电特性 b）光敏晶体管的光电特性 c）硅光电池的光电特性
整理ppt
图7-11 半导体光电器件的伏安特性
a）光敏电阻的伏安特性 b）锗光敏晶体管的伏安特性 c）硅光电池的伏安特性
气体放电光源 激光器 电致发光器件
整理ppt
光电传感器简介
光电传感器简介一.光电传感器简介光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。
光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。
光电传感器光电式传感器是以光电器件作为转换元件的传感器。
它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。
光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。
新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。
光电管及其基本特性(1)结构与工作原理光电管有真空光电管和充气光电管两类。
两者结构相似，如图所示。
它们由一个阴极和一个阳极构成，并且密封在一只真空玻璃管内。
阴极装在玻璃管内壁上，其上涂有光电发射材料。
阳极通常用金属丝弯曲成矩形或圆形，置于玻璃管的中央。
当光照在阴极上时，中央阳极可收集从阴极上逸出的电子，在外电场作用下形成电流I。
(2)主要性能1)光电管的伏安特性在一定的光照射下，对光电器件的阳极所加电压与阳极所产生的电流之间的关系称为光电管的伏安特性。
2)光电管的光照特性当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系为光电管的光照特性。
光照特性曲线的斜率（光电流与入射光光通量之比）称为光电管的灵敏度。
二、光电传感器的原理光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路，发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。
光敏传感器原理
光敏传感器原理光敏传感器是一种能够感知光信号并将其转化为电信号的设备。
它在许多领域中得到广泛应用，如相机、手机、自动化控制系统等。
本文将介绍光敏传感器的原理及其工作方式。
一、光敏传感器的原理概述光敏传感器的原理基于光电效应。
光电效应是指当金属或半导体材料暴露在光线下时，产生的电子与光之间的相互作用。
在光敏传感器中，这种相互作用可通过光敏材料的电阻、电流或电压的变化来检测和测量。
二、传感器分类及原理详解1. 光电导效应传感器光电导效应传感器是最简单且最常见的光敏传感器之一。
它由光敏材料和电极组成，当光照射到光敏材料上时，电阻会发生变化。
这种变化可用来检测光的强度或光源的存在。
2. 光电二极管传感器光电二极管传感器是一种将光转化为电流的传感器。
它由光敏材料、P型半导体和N型半导体组成。
当光照射到光敏材料上时，光敏材料中的电子被激发，从N型半导体向P型半导体移动，形成电流。
3. 炬光二极管传感器炬光二极管传感器是一种可以将光转化为电压的传感器。
它由光敏材料、P型半导体和N型半导体组成。
类似于光电二极管传感器，当光照射到光敏材料上时，光敏材料中的电子被激发，形成电流。
然而，与光电二极管不同的是，炬光二极管将电流转化为电压输出。
4. 光阻传感器光阻传感器通过测量光照下电阻的变化来检测光强度。
它由光敏材料和电极组成。
光照射到光阻上时，光敏材料内的电子被激发，导致电阻值发生变化。
光阻传感器可根据电阻的变化来测量光的强度。
5. 光敏三极管传感器光敏三极管传感器是一种将光转化为电流放大的传感器。
它由光敏材料、发射极、基极和集电极组成。
当光照射到光敏材料上时，光敏材料中的电子被激发，启动放大过程，使输出电流增加。
三、光敏传感器的应用领域光敏传感器被广泛应用于许多领域，包括但不限于以下几个方面：1. 光电子学：光敏传感器在光电子学领域中用于探测和测量光的强度和频率。
2. 摄影与影像技术：光敏传感器在相机和摄像机中用于捕捉、记录和处理光信号，实现图像的获取和存储。
光电传感器分类简介课件ppt
4
防护金属线接触危险部件 防护大于直径1.0mm的异物侵入
防护金属线接触危险部件
5
防尘
防护金属线接触危险部件
6
尘密
IP 6 5
第二位数字 0
水的侵入
防护范围 无防护
1
防护垂直方向滴水
2
防护当外壳在15度范围内倾斜时，垂直方 向滴水
3
防护喷雾的侵入
4
防护溅水的侵入
5
防护喷水的侵入
6
防护强力喷水的侵入
7
1 输出动作
0
output
最大的检测距离
2021/3/10
距离（mm）
7
IP防护等级由两个数字标记：例：
标记字符
接触和异物的侵入
第一位数字 防护范围
0
无防护
1
防护手背接触危险部件 防护大于直径50mm的异物侵入
防护手指接触危险部件
2
防护大于直径12.5mm的异物侵入
防护工具接触危险部件
3
防护大于直径2.5mm的异物侵入
接收器
信号处理电路 输出电路
3
传感器光源： 红光 红外光 激光 紫外光
可见光，安装调整简单 人眼不可见，抗干扰好 光斑小，距离远，抗干扰好 检测荧光物体
2021/3/10
4
亮通：接收器接受到发射器放出的光，输出动作 暗通：接收器没有接受的发射器放出的光，输出动作
漫反射型：
目标物
亮通：输出OFF 暗通：输出ON
防护短时间浸水的影响
8
防护持续潜水影响
9
能有效防护高压水和蒸汽的侵入
2021/3/10
8
漫反射型 反射板型
对射型
光电传感器的符号
光电传感器的符号
光电传感器是一种利用光电效应来感知和检测物体的传感器，被广泛应用于工业自动化、机器人、机械加工、物流和测量技术等领域。
下面是光电传感器的符号及其相关说明。
1. 光电开关
光电开关是一种通过检测光的变化来控制电流或电压的开关，通常用于测量物体是否存在或通过。
其符号如下：
光电传感器是一种通过检测物体的光反射或透过情况来感知和检测物体的传感器，通常用于检测物体的位置、偏移、宽度等。
其符号如下：
3. 光电检测器
4. 光电传感器组合
在实际应用中，常常需要将多个光电传感器组合起来以实现更复杂的检测功能，例如检测物体的位置、偏移、宽度、形状等。
下图展示了一个光电传感器组合的符号：
光电接近开关是一种通过检测物体的光反射情况来判断物体是否接近传感器，并控制相关的电路。
下图是光电接近开关的符号：
光电传感器信号调节器是一种用于调节和放大光电传感器信号的设备，通常用于增强信号传输距离和稳定性。
其符号如下：
光纤传感器是一种利用光纤传输光信号来感知和检测物体位置、形状、压力等参数的传感器。
下图展示了光纤传感器的符号：。
光感传感器的原理及应用
光感传感器的原理及应用1. 光感传感器的概述光感传感器是一种能够检测环境光线强度的电子设备。
通过光感传感器可以实时感知环境的光强情况，并根据不同的应用需求，输出相应的电信号或数字信号。
光感传感器在各个领域都有广泛的应用，如环境监测、光线控制、安防设备等。
2. 光感传感器的原理光感传感器的原理基于光电效应。
当光线照射到光感传感器上时，光线会激发光敏元件中的电子，使其从低能级跃迁到高能级，形成光电流。
光感传感器利用电流的变化来检测环境光线的强度。
3. 光感传感器的类型根据光感传感器的工作原理和输出信号类型，可以将光感传感器分为以下几种类型：3.1 光敏电阻光敏电阻是一种利用光敏材料的电阻随光照强度的变化而变化的传感器。
当光照强度增加时，光敏电阻的电阻值减小，反之则增大。
光敏电阻具有简单、成本低廉的特点，常用于光控灯、光强监测等应用。
3.2 光电二极管光电二极管（Photodiode）是一种专门用于检测光线强度的二极管。
光电二极管可以将光信号转换成电信号，其输出电流与光照强度成正比。
光电二极管常用于光电测量、光通信等应用。
3.3 光敏三极管光敏三极管（Phototransistor）是一种光感元件，其结构类似于普通的三极管。
光敏三极管在光线的照射下，可以产生电流增益效应，使其输出信号的幅度变大。
光敏三极管广泛应用于自动光控开关、光通信、遥控器等领域。
3.4 光敏电容光敏电容是一种利用光敏材料电容值随光照强度变化的传感器。
光敏电容的电容值随着光照强度的增加或减少而改变。
光敏电容常用于光敏电感应器、光控开关等应用。
4. 光感传感器的应用光感传感器在各个领域都有广泛的应用，以下列举几个典型的应用场景：4.1 环境光感应光感传感器可以用于实时感知环境的光线强度，并根据光线的变化调节背光亮度，以提供更好的可视性。
这在手机、平板电脑等电子设备中十分常见。
4.2 光控灯光感传感器可以用于光控灯的控制，根据环境光线的强弱自动调节灯光亮度。
光电传感器工作原理
光电传感器工作原理光电效应是指在光的照射下，物质中的光电子被激发并获得能量从而产生电子跃迁现象。
当光子能量大于物质中的束缚电子能量时，光子与物质发生相互作用，光子的能量被传递给束缚电子，使其脱离束缚态，以自由电子的形式存在。
这个过程可以通过光电子能量E与光子能量hν的关系表述为E=hν-Φ，其中Φ是逸出功。
1.光电管是最早应用的光电传感器之一、它是由一个光电阴极和一个打击子电极构成的真空管。
光电阴极受到光的照射后，产生光电效应，电子从阴极释放并被加速器电极加速，形成电流。
这个电流大小与光照强度成正比。
2.光电二极管是一种具有PN结构的半导体器件。
当光照到PN结处时，光子的能量足够高以克服PN结的势垒，电子-空穴对会被产生并导致电流流动。
光电二极管的电流大小与光照强度成正比。
3.光敏电阻是一种利用光照引起半导体电阻变化的器件。
当光照到光敏电阻时，光子的能量会改变半导体中的载流子浓度，从而改变电阻值。
光敏电阻的电阻值与光照强度成反比。
4.光传感二极管是一种结合了光电二极管和放大器的器件。
它具有光电二极管的光电转换特性和放大器的电流放大功能。
光传感二极管的工作原理与光电二极管类似，但其输出电流经过放大后可以直接驱动负载。
除了利用光电效应的原理进行光电转换，光电传感器还可以采用其他工作原理。
比如，光热传感器通过光的吸收转化为热能，进而改变器件的电阻值；克尔传感器则是利用光的偏振改变器件的电阻值；光电耦合器件是将光信息转换为电信息的一类器件等等。
总的来说，光电传感器的工作原理主要基于光电效应，通过光照引起材料中电子的跃迁，进而将光信号转换为电信号。
不同的光电传感器根据器件的不同结构和材料，采用不同的工作原理。
光电传感器在工业、环境检测、医疗等领域都有广泛应用，成为现代科技发展中不可或缺的关键设备。
光电传感器PPT
05 光电传感器的未来展望
拓展光电传感器的应用领域
医疗领域
光电传感器在医疗领域的应用将 进一步拓展，如用于监测生命体 征、诊断疾病的光电传感器。
环保领域
随着环保意识的提高，光电传感 器在环境监测、污染治理等方面 的应用将得到加强。
智能家居领域
光电传感器在智能家居领域的应 用将更加广泛，如智能照明、智 能安防等。
详细描述
目前，科研人员正致力于研究新型光电传感器材料，如石墨烯、过渡金属硫化物等，这些材料具有优异的光电性 能和化学稳定性，有望在光电传感器领域发挥重要作用。
实现光电传感器的智能化和网络化
总结词
随着物联网和人工智能技术的快速发展，实现光电传感器的智能化和网络化已成为必然 趋势。
详细描述
通过集成微处理器、通信模块和人工智能算法，光电传感器可以实现自适应调整、远程 控制和实时数据分析等功能，从而更好地适应复杂多变的应用环境。同时，通过将光电 传感器接入物联网，可以实现大规模的远程监控和数据共享，为工业自动化、智慧城市
激光雷达
利用光电传感器中的激光雷达技术， 可以测量物体的距离和速度，广泛应 用于自动驾驶和机器人领域。
光电传感器在环保领域的应用
水质监测
光电传感器可以检测水中的溶解氧、浊度、 PH值等参数，对水质进行实时监测。
紫外线检测
光电传感器中的紫外线传感器能够检测紫 外线的强度，常用于防晒霜效果评估和环
境监测等领域。
提高光电传感器的可靠性和稳定性
材料改进
通过改进光电传感器的材料，提高其耐久性和稳定性， 降低故障率。
工艺优化
优化光电传感器的制造工艺，提高其生产效率和产品 质量。
可靠性测试
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉色接红色FGS模式；粉色接蓝 色为BGS模式
三、自动线用的光电传感器—Omron E3ZLS61
安装
安装时要让光电开关的检测面 和检测物体成平等线（不能倾 斜于检测物体）。 但是，在检测有光泽物体时 （有光泽的表面） ，如右图一 样，将光电开关倾斜5～10°后 安装。这时，要确认对背景物 体无影响。
橙(动作) D 绿(稳定)
橙(动作)
有VERY FAR区域仅是在FGS的模式下，受光量阈值是固定的，所以，不能 改变设定，相当于受光量阈值的距离，因检测物体表面的颜色，光泽的程 度而不同。
自动线光电传感器简介 自动线光电传感器简介
光电传感器介绍
一、光电传感器概述 二、光电传感器分类及工作原理 三、自动线用的光电传感器—Omron E3ZLS61
一、光电传感器概述
•「光电传感器」是利用光的各种性质，检测物体的有 无和表面状态的变化等的传感器。 •光电传感器主要由发光的投光部和接受光线的受光部 构成。如果投射的光线因检测物体不同而被遮掩或反射， 到达受光部的量将会发生变化。受光部将检测出这种变 化，并转换为电气信号，进行输出。大多使用可视光 （主要为红色，也用绿色、蓝色来判断颜色）和红外光。 •光电传感器主要分为 对射型、回归反射型、扩散反 射型、限定反射型、距离设定型等。
三、自动线用的光电传感器—Omron E3ZLS61
Omron E3ZLS61
距离设定旋钮
稳定指示灯 （绿）
动作指示灯（橙） 动作切换开关
有四条电缆线： 棕/粉/黑/蓝
最小距离 (不可设定)
设定距离 (可设定)
NEAR
FAR
最小受光量距离 (不可设定)
VERY FAR
使用说明书
三、自动线用的光电传感器—Omron E3ZLS61
回归反射板
投 光 受 光 部
ห้องสมุดไป่ตู้
/
二、光电传感器分类及工作原理—扩散反射型
检测方式：
在投受光器一体型中，通常光线不
会返回受光部。如果投光部发出的
光线碰到检测物体，检测物体反射
检
的光线将进入受光部，受光量将增 加。掌握这种增加后，便可进行检
测 物 体
测。
感应器
投光
区域
投 光
（正反射光＋扩散 反射光）都受光
为什么检测光泽物体时要倾斜5～10°？
三、自动线用的光电传感器—Omron E3ZLS61
Omron E3ZLS61 显示灯
BGS模式
最小距离 (不可设定)
NEAR
设定距离 (可设定)
最小受光量距离 (不可设定)
FAR
VERY FAR
L 绿(稳定) 橙(动作)
D 绿(稳定) 橙(动作)
FGS模式 L 绿(稳定)
/
受 光 部
二、光电传感器分类及工作原理—限定反射型
检测方式： 与扩散反射型相同，接受从检测物体 发出的反射光进行检测。设置为在投 光器和受光器上仅入射正反射光，仅 对离开传感器一定距离(投光光束与受 光区域重叠的范围)的检测物体进行检 测。下图中，可在(A)位置检测物体， 但在(B)位置无法检测。
投光
受光
光強
这段范围属于 可检测
检测距离
二、光电传感器分类及工作原理—距离设定型
检测方式 受光元件使用2个光电二极管(接近外壳的一侧)称为N(Near)侧，而另一端称为F(Far)侧 。 检测物体反射的投光光束射到受光元件上，检测物体距离不同射到受光元件上的位置也 不同，通过检测此不同来确定检测物体的距离。 1.检测物体存在于已设定距离的位置上的情况下，反射光将在N侧和F侧的中间点成像， 两侧的二极管将受到同等的光量； 2.相对于设定距离，检测物体存在于靠近传感器的位置的情况下，反射光将在N侧成像， N侧受光量大； 3.相对于设定距离，检测物体存在于较远的位置的情况下，反射光将在F侧成像，F侧受 光量大。 传感器可通过计算N侧与F侧的受光量差来判断检测物体的位置。
二、光电传感器分类及工作原理—对射型
检测方式： 对向设置投光器与受光器。如果 检测物体进入投光器和受光器之 间遮蔽了光线，进入受光器的光 量将减少。掌握这种减少后便可 进行检测。
投
受
光
光
部
部
二、光电传感器分类及工作原理—回归反射型
检测方式： 投受光器一体，投光部发出的光线射到 相对设置的反射板上，反射回到受光部。 如果检测物体遮蔽光线，进入受光部的 光量将减少。掌握这种减少后，便可进 行检测。
BGS是不会对比设定距离更远的背景进行检测的功能。 FGS是不会对比设定距离更近的物体，以及回到受光器的光量少于规定的物体进行检测的功能，反言之，是只对传 输带进行检测的功能。回到受光器光量少的物体是指 ① 检测物体的反射率极低，比黑画纸更黑的物体。 ② 反射光几乎都回到投光侧，如镜子等物体。 ③ 反射光量大，但向随机方向发散，有凹凸的光泽面等物体。③的情况下，根据检测物体的移动，有时反射光会 暂时回到受光侧.
三、自动线用的光电传感器—Omron E3ZLS61
最小距离 (不可设定)
设定距离 (可设定)
最小受光量距离 (不可设定)
NEAR
BGS模式的动作范围
FAR
VERY FAR
FGS模式的动作范围
问：自动线上的光电开光用那种模式？
盖板 芯片
三、自动线用的光电传感器—Omron E3ZLS61
安装
有四条电 缆线：棕 /粉/黑/ 蓝
